LCD Ekran ve Display Modülü Çeşitleri

LCD ekran ve display modülleri; elektronik devrelerde ölçüm değerlerini, metinleri, sayıları, sembolleri, grafikleri ve sistem durumlarını kullanıcıya göstermek için kullanılan görüntüleme bileşenleridir. Arduino, ESP32, Raspberry Pi, STM32, PIC ve diğer mikrodenetleyici tabanlı sistemlerde ekran kullanılması, cihazın daha anlaşılır ve işlevsel bir kullanıcı arayüzüne sahip olmasını sağlar.

Meon Robotik Otomasyon LCD ve display kategorisinde; karakter tabanlı LCD ekranlardan yüksek kontrastlı OLED modüllere, renkli TFT ekranlardan sayısal 7 segment göstergelere kadar farklı proje ihtiyaçlarına yönelik çözümler bulunmaktadır. Kategori içerisinde 16x2 LCD ekran, I2C bağlantılı LCD modülü, SSD1306 sürücülü OLED ekranlar, ST7789 tabanlı TFT display, TM1637 saat ekranı ve 74HC595 kontrollü iki haneli display seçenekleri yer almaktadır.

Doğru ekran seçimi yapılırken yalnızca ekran boyutu değil; çözünürlük, çalışma voltajı, haberleşme protokolü, renk yapısı, sürücü entegresi ve görüntülenecek veri türü de değerlendirilmelidir. Basit metin gösterimi için karakter LCD ekranlar yeterli olabilirken grafik, ikon ve menü oluşturulacak projelerde OLED veya TFT ekranlar daha uygun bir çözüm sunar.

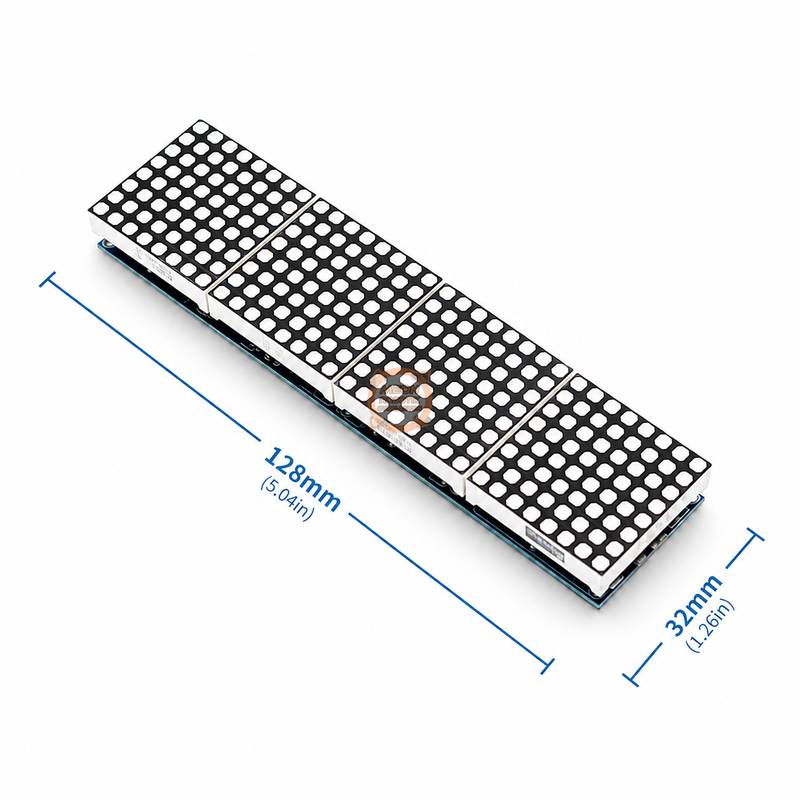

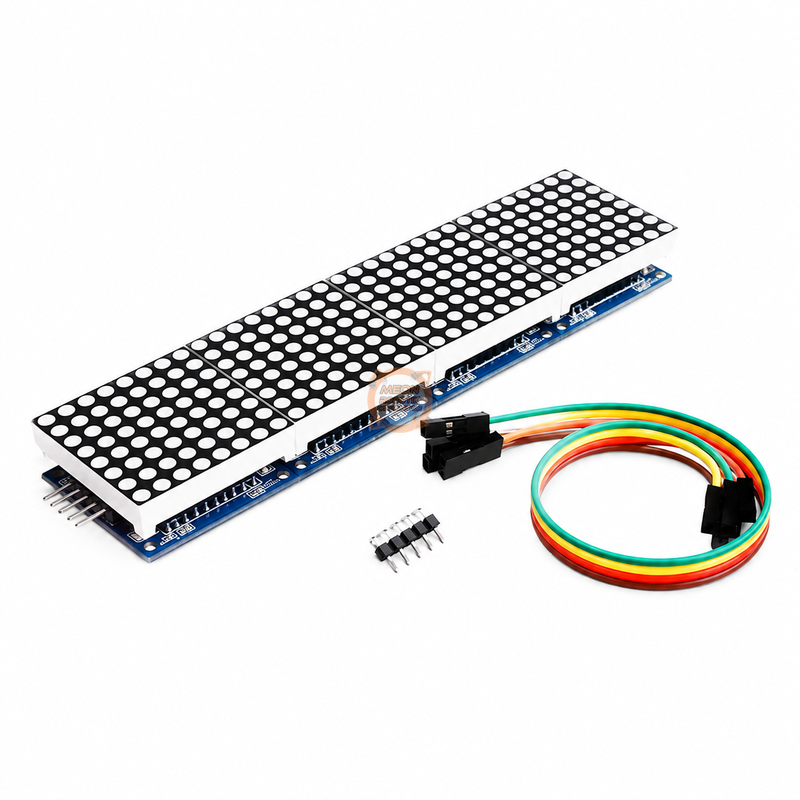

LCD ve Display Modülü Çeşitleri

2x16 Karakter LCD Ekranlar

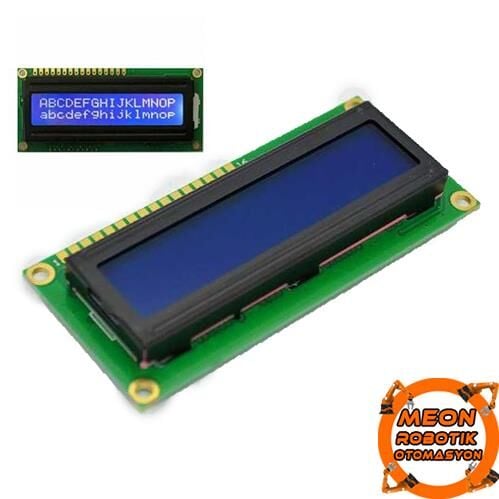

2x16 LCD ekran, iki satır üzerinde her satırda 16 karakter gösterebilen klasik karakter ekranıdır. Sensör ölçümleri, menü seçenekleri, cihaz çalışma durumu, hata kodları, sayaç değerleri ve kısa bilgilendirme metinleri için kullanılabilir. Mavi arka aydınlatmalı ekran yapısı, yazıların farklı ortam koşullarında daha kolay okunmasına yardımcı olur.

Standart 16x2 LCD ekranlar paralel veri bağlantısıyla kontrol edilebilir. RS, Enable ve veri pinleri üzerinden mikrodenetleyici ile haberleşir. Bu yapı daha fazla bağlantı pini gerektirse de elektronik eğitim uygulamalarında LCD çalışma prensibini öğrenmek ve özel bağlantı tasarımları yapmak için tercih edilebilir.

I2C Modüllü 16x2 LCD Ekran

I2C LCD ekran, standart karakter LCD'nin arka bölümüne eklenen I2C dönüştürücü kartı sayesinde yalnızca VCC, GND, SDA ve SCL olmak üzere dört bağlantı üzerinden kullanılabilir. Böylece mikrodenetleyici üzerindeki dijital pinlerin büyük bölümü sensör, röle, motor sürücü ve diğer modüller için boşta kalır.

Arduino LCD ekran projelerinde I2C bağlantısı, devre kurulumunu kolaylaştırması ve kablo karmaşasını azaltması nedeniyle sıklıkla tercih edilir. Ekran kontrastı, I2C kartı üzerindeki ayar potansiyometresi kullanılarak düzenlenebilir. I2C adresi ve kullanılan yazılım kütüphanesi doğru seçildiğinde sensör değerleri ve sistem mesajları kolayca görüntülenebilir.

0.91 İnç 128x32 OLED Ekran Modülleri

0.91 inç OLED ekran modülü, küçük boyutlu elektronik cihazlarda metin, sayı, sembol ve basit grafik göstermek için kullanılan kompakt bir display çözümüdür. 128x32 piksel çözünürlüğe sahip modeller, dar ve yatay ekran yapısıyla taşınabilir cihazlar, sensör göstergeleri, saat uygulamaları ve IoT projeleri için uygundur.

Kategori içerisinde beyaz ve sarı görüntü rengine sahip 0.91 inç OLED ekran seçenekleri bulunmaktadır. SSD1306 sürücü entegresine sahip bu modeller, I2C haberleşmesi kullanarak az sayıda bağlantı piniyle kontrol edilebilir. OLED teknolojisinde pikseller kendi ışığını ürettiği için ayrı bir arka aydınlatmaya ihtiyaç duyulmaz. Bu yapı yüksek kontrast, net görüntü ve düşük güç tüketimi sağlar.

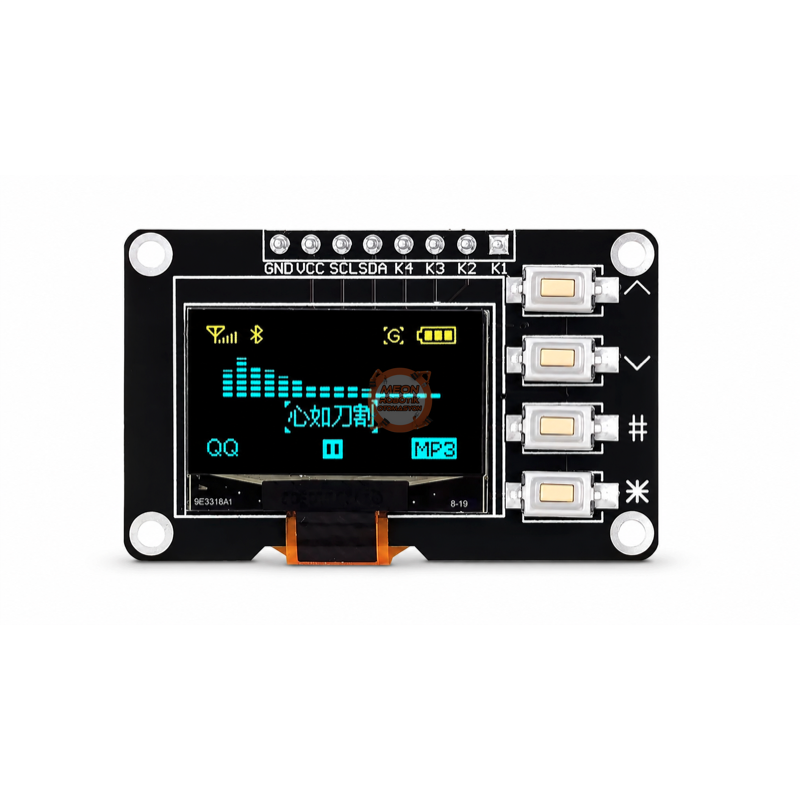

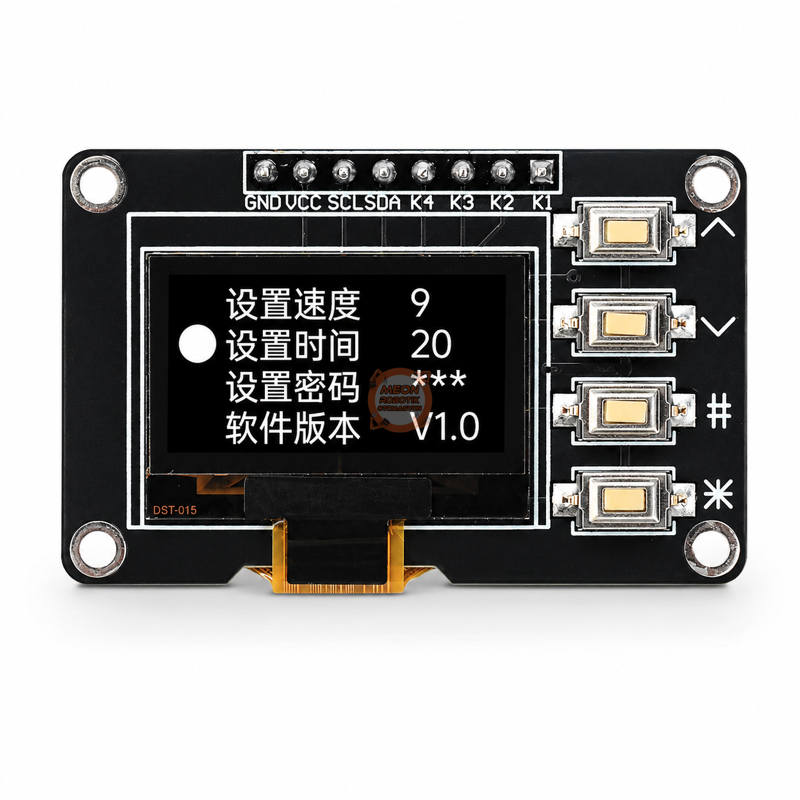

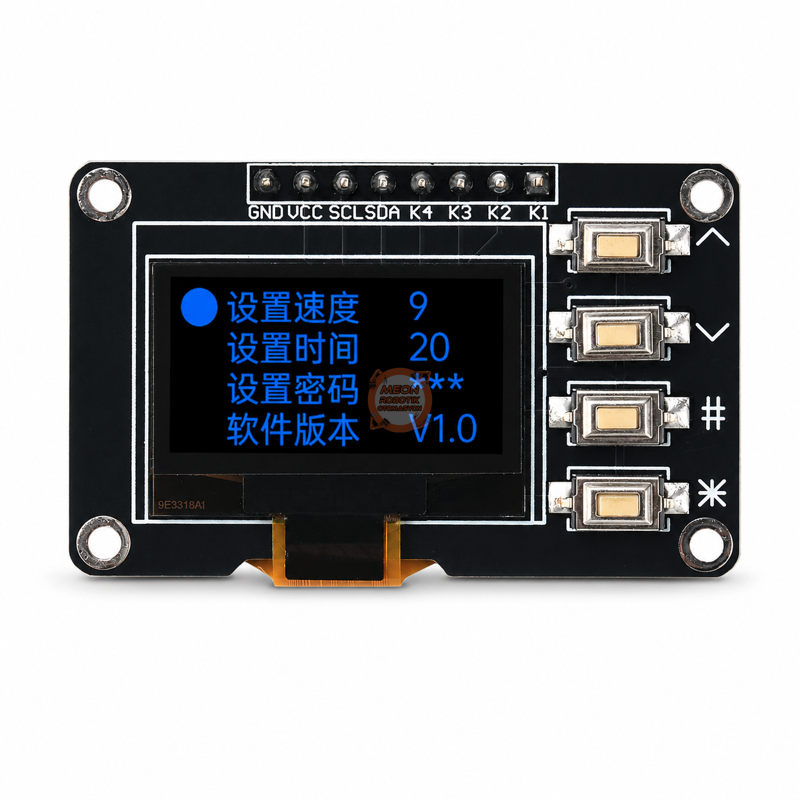

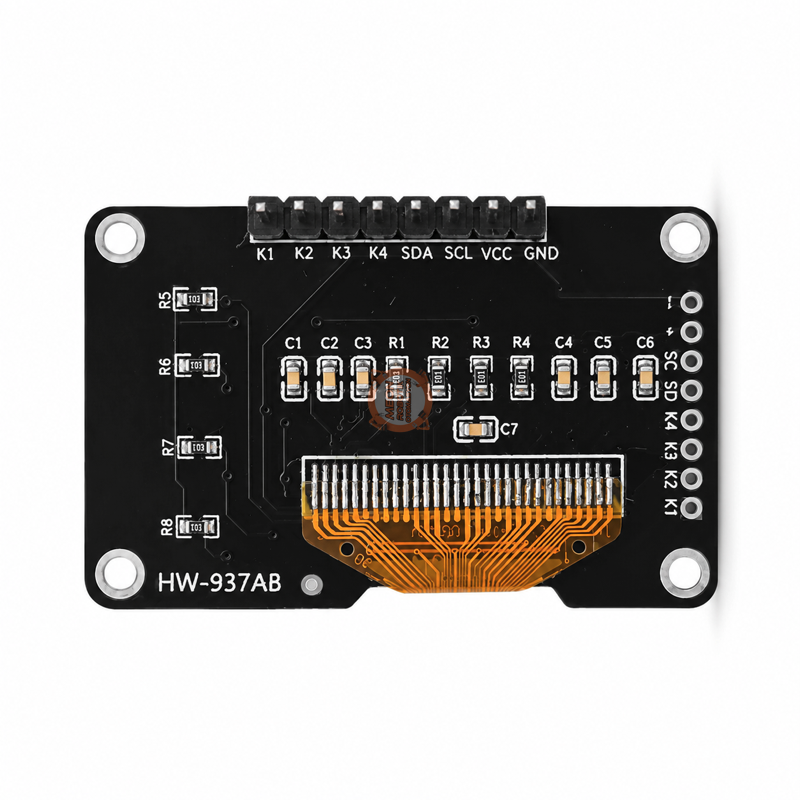

0.96 İnç 128x64 Mavi OLED Ekran

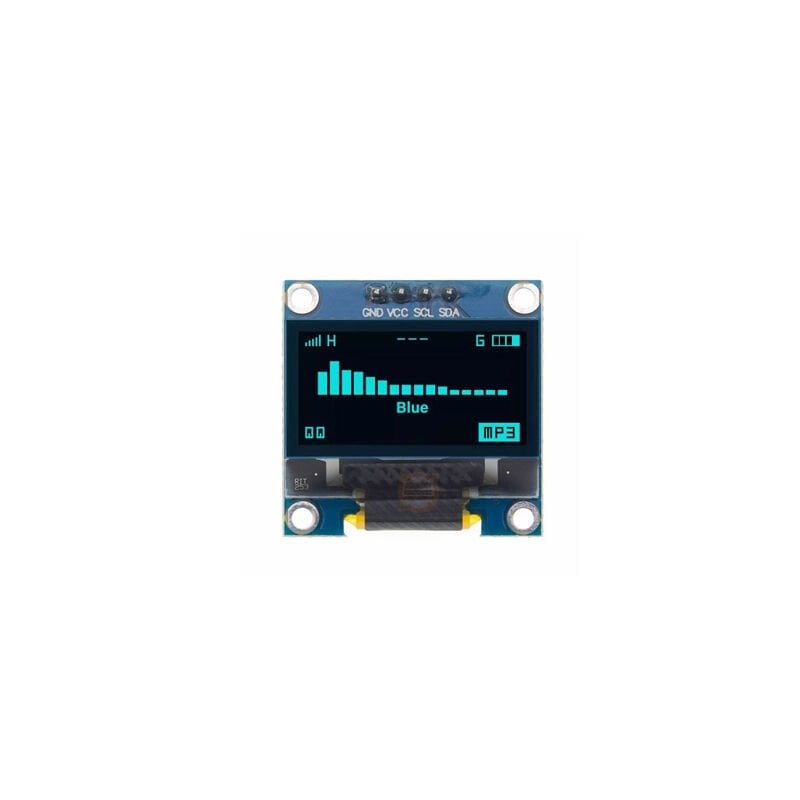

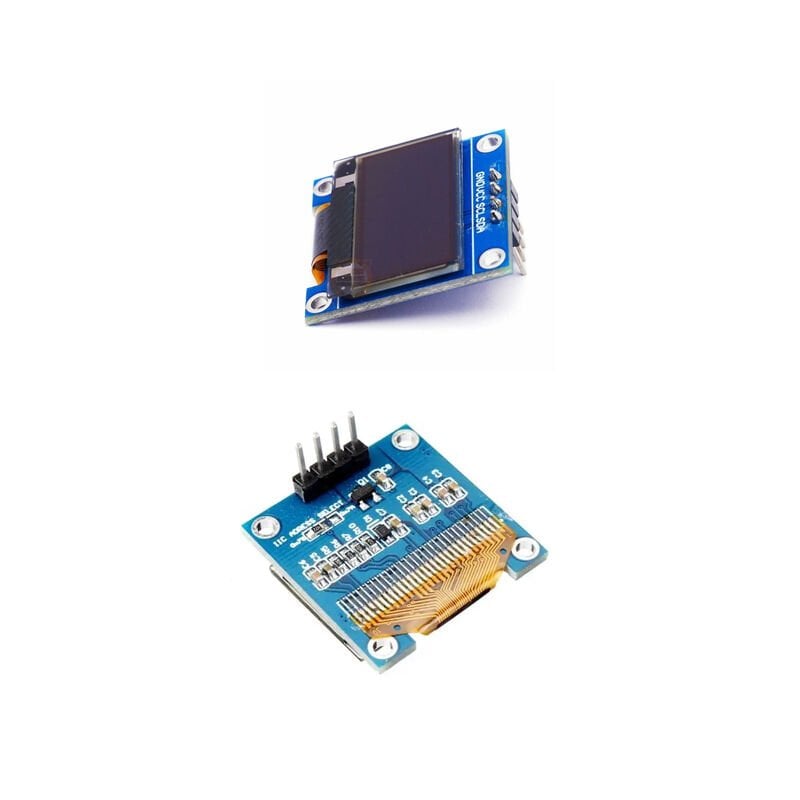

0.96 inç OLED ekran, 128x64 piksel çözünürlüğü sayesinde 128x32 modellere göre daha geniş bir görüntüleme alanı sunar. Yazıların yanı sıra ikonlar, logolar, grafikler, menüler ve küçük kullanıcı arayüzleri oluşturulabilir. Mavi ekran rengi, siyah arka plan üzerinde belirgin ve modern bir görünüm meydana getirir.

SSD1306 sürücülü ve I2C bağlantılı ekranlar; Arduino, ESP8266, ESP32, STM32 ve Raspberry Pi gibi farklı platformlarla kullanılabilir. Yalnızca SDA ve SCL haberleşme hatlarını kullanması, çok sayıda sensör ve modülün bulunduğu projelerde bağlantı kolaylığı sağlar. SSD1306 OLED ekran, özellikle kablosuz sensör cihazları, mini kontrol panelleri ve taşınabilir ölçüm sistemlerinde tercih edilir.

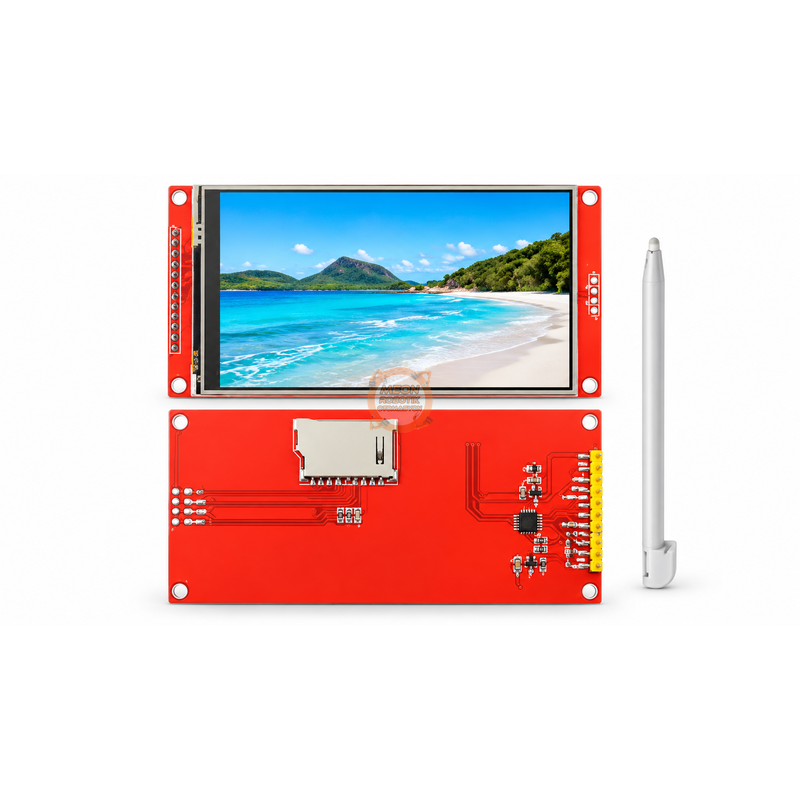

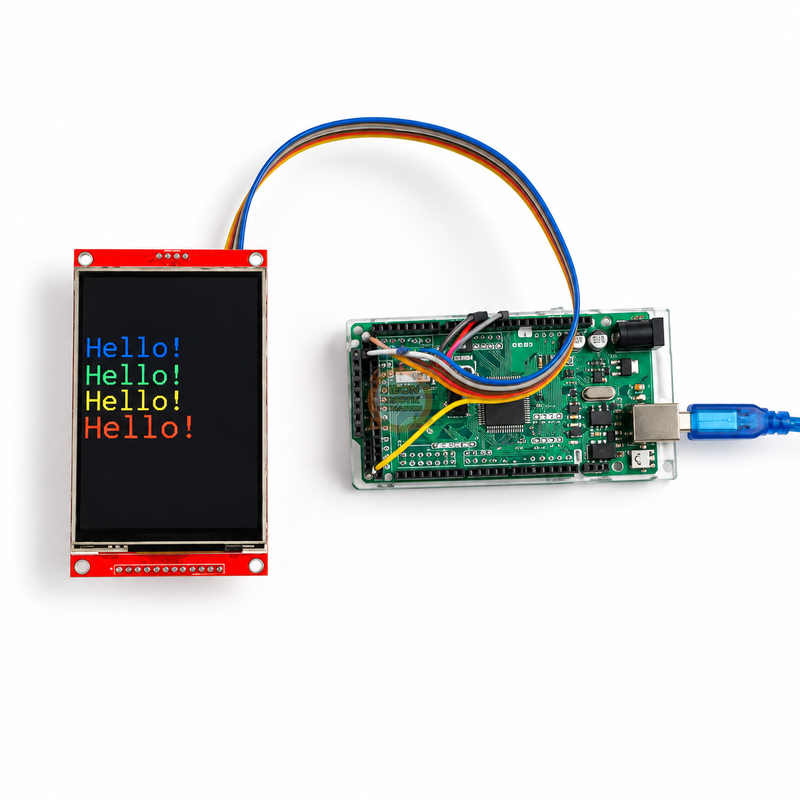

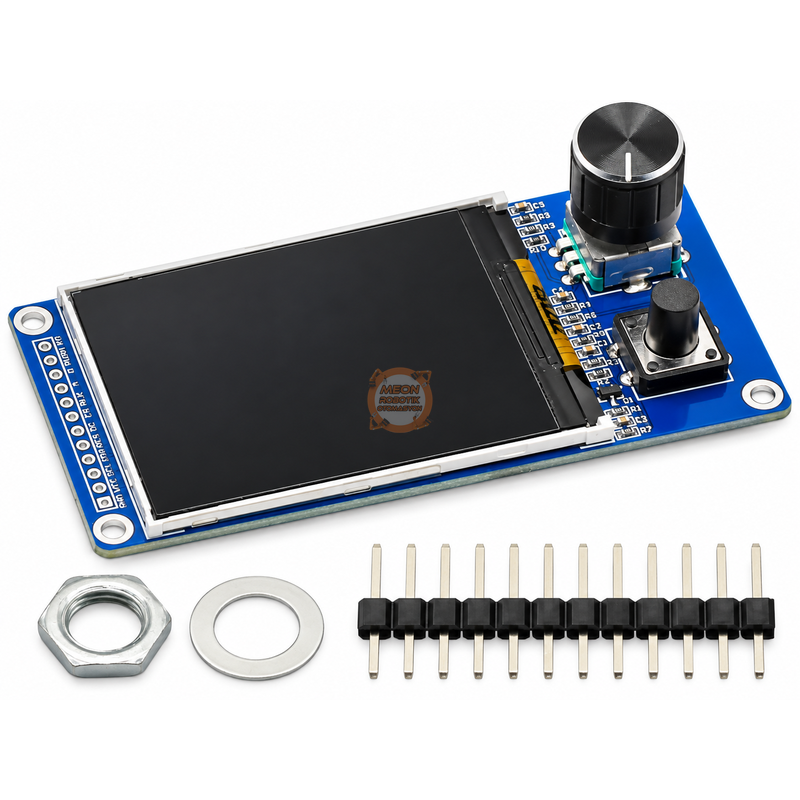

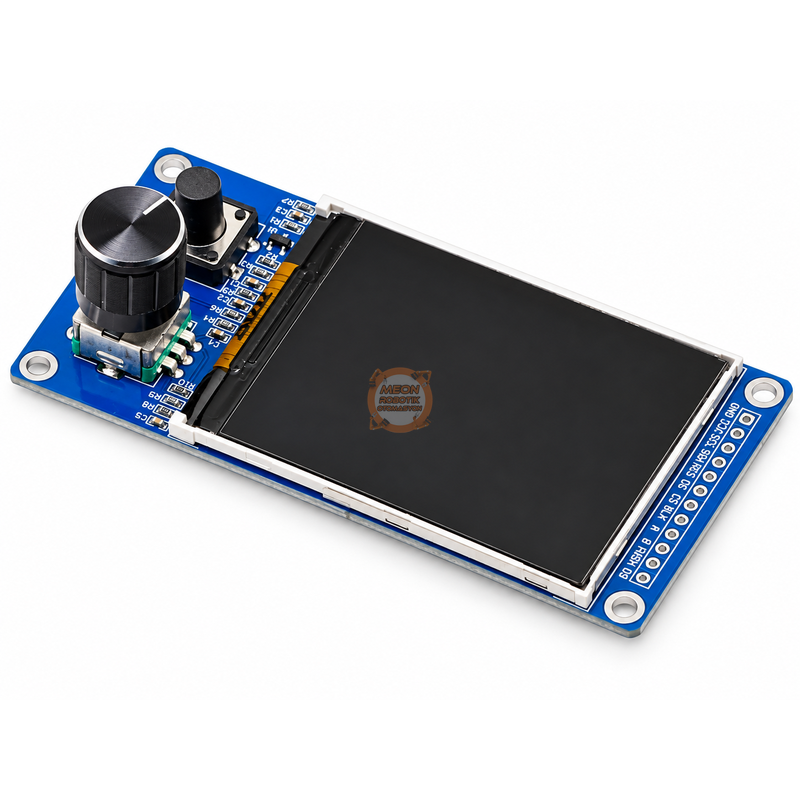

1.69 İnç ST7789 TFT LCD Display

TFT LCD ekran, renkli grafik, ikon, menü, ölçüm değeri ve görsel kullanıcı arayüzü oluşturmak için kullanılan gelişmiş bir display türüdür. Kategori içerisinde bulunan 1.69 inç TFT LCD modülü, 240x280 piksel çözünürlük ve ST7789 V3 ekran sürücüsüyle kompakt boyutta renkli görüntüleme imkânı sunar.

ST7789 display, SPI haberleşme protokolü üzerinden mikrodenetleyiciyle yüksek hızlı veri iletişimi kurabilir. Renkli menüler, sensör grafikleri, cihaz ayar ekranları, animasyonlar ve durum göstergeleri hazırlanabilir. Arduino ve ESP32 projelerinin yanı sıra STM32 ve Raspberry Pi tabanlı gömülü sistemlerde de değerlendirilebilir.

TM1637 Dört Haneli 7 Segment Display

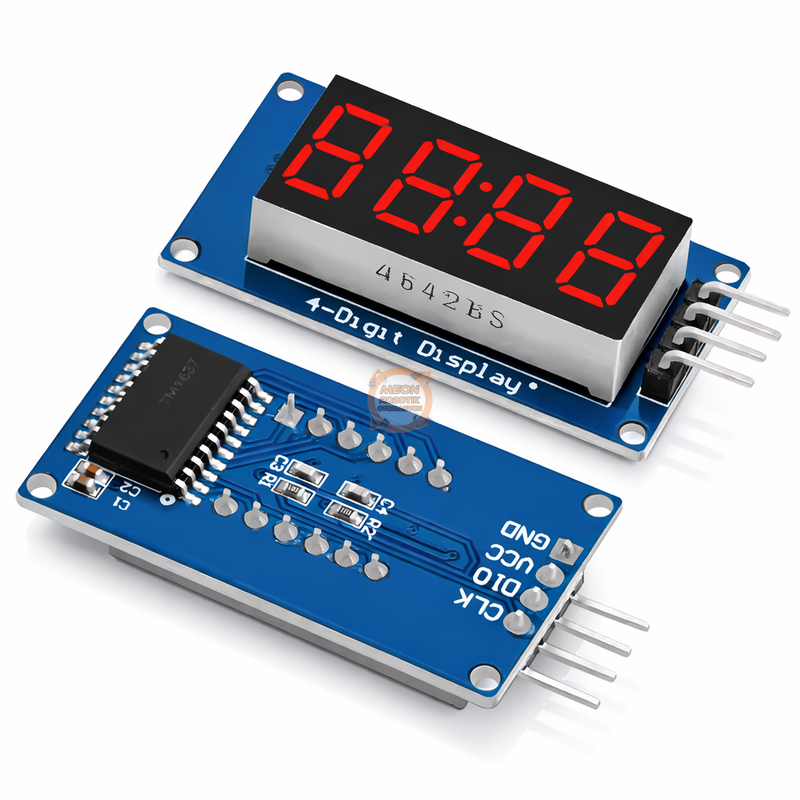

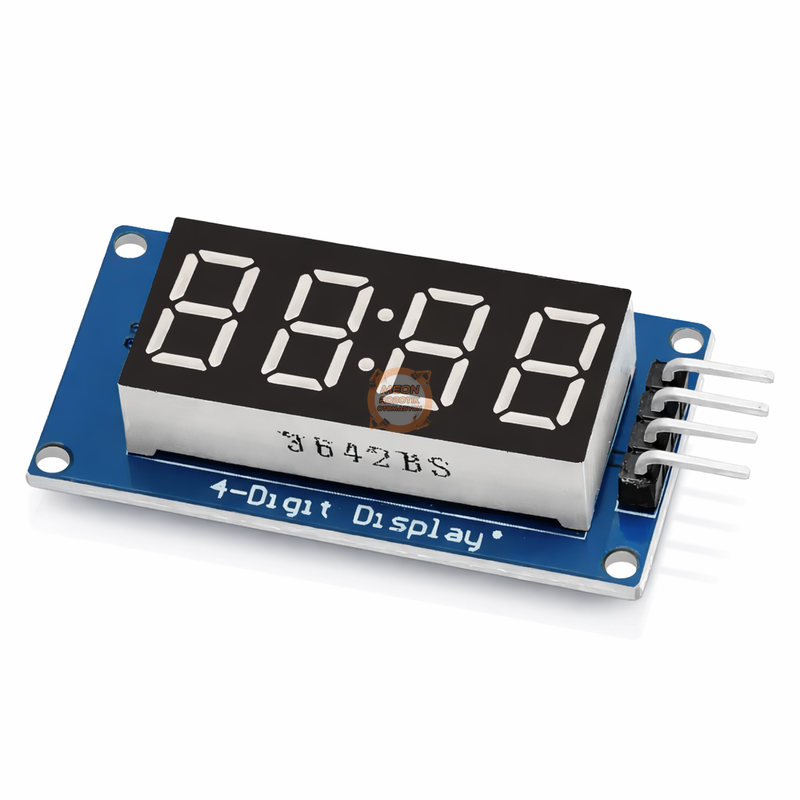

TM1637 display modülü, dört haneli sayısal veri göstermek için tasarlanmış LED ekran kartıdır. Üzerinde bulunan TM1637 sürücü entegresi sayesinde yalnızca CLK ve DIO olmak üzere iki kontrol hattına ihtiyaç duyar. Saat, kronometre, geri sayım, skor tabelası, sıcaklık göstergesi ve üretim sayacı gibi uygulamalarda kullanılabilir.

Orta bölümde bulunan iki nokta işareti, dijital saat uygulamalarında saat ve dakika değerlerinin ayrılmasını sağlar. 5V besleme ile çalışan 4 digit 7 segment display, hazır Arduino kütüphaneleri kullanılarak kolayca programlanabilir. Parlaklık seviyesi yazılım üzerinden ayarlanabilir ve farklı sayısal değerler hızlı şekilde ekrana aktarılabilir.

74HC595 Kontrollü İki Haneli Display Modülü

7 segment display modülü, iki basamaklı sayısal değerleri göstermek için kullanılabilen kırmızı LED ekran kartıdır. Üzerindeki 74HC595 shift register entegresi, seri olarak alınan veriyi paralel çıkışlara dönüştürerek display segmentlerini daha az mikrodenetleyici piniyle kontrol etmeyi sağlar.

İki haneli ekran yapısı; 00-99 arası sayaçlar, skor göstergeleri, seviye değerleri, hız bilgileri ve kısa durum kodları için uygundur. SDI, CLK ve LOAD kontrol hatları üzerinden çalıştırılabilir. Arduino üzerindeki shiftOut fonksiyonu veya uyumlu 74HC595 kütüphaneleri kullanılarak ekran verileri kontrol edilebilir.

LCD Ekran Seçim Rehberi

Gösterilecek Veri Türü

Yalnızca metin ve sayısal değer gösterilecekse 16x2 karakter LCD yeterli olabilir. Sayaç, saat veya skor bilgisi gösterilecek projelerde LED 7 segment modüller tercih edilebilir. Logo, grafik, ikon ve menü gereken uygulamalarda OLED veya renkli TFT ekran kullanılmalıdır.

Çözünürlük ve Ekran Boyutu

Çözünürlük yükseldikçe ekranda gösterilebilecek ayrıntı miktarı artar. 128x32 OLED ekranlar temel metin ve küçük semboller için uygunken 128x64 modeller daha kapsamlı grafikler sunar. 240x280 çözünürlüklü TFT ekranlar ise renkli ve ayrıntılı arayüzler oluşturmak için daha elverişlidir.

Haberleşme Protokolü

I2C ekran modülü, yalnızca iki haberleşme hattı kullanarak pin tasarrufu sağlar. SPI ekranlar daha fazla bağlantı gerektirebilir ancak yüksek veri aktarım hızı sayesinde renkli grafiklerin yenilenmesinde avantaj sunar. Paralel bağlantılı LCD ekranlarda ise daha fazla dijital pin kullanılır.

Çalışma Voltajı ve Lojik Seviyesi

Ekranın besleme gerilimi ile kullanılacak mikrodenetleyicinin lojik seviyesi kontrol edilmelidir. Bazı ekranlar 5V besleme ile çalışırken bazı modeller 3.3V sistemler için tasarlanabilir. Özellikle ESP32 ve benzeri 3.3V kartlarda bağlantı yapmadan önce ürünün teknik özellikleri incelenmelidir.

Sürücü Entegresi ve Yazılım Uyumluluğu

Ekranın SSD1306, ST7789, TM1637 veya 74HC595 gibi sürücü yapısı, kullanılacak yazılım kütüphanesini belirler. Programlama aşamasında ekran sürücüsüne, çözünürlüğe ve bağlantı protokolüne uygun kütüphane seçilmelidir.

LCD ve Display Modüllerinin Kullanım Alanları

• Arduino, ESP32, STM32 ve Raspberry Pi projeleri
• Sıcaklık, nem, basınç ve seviye göstergeleri
• Dijital saat, kronometre ve geri sayım devreleri
• Robotik sistemlerin kontrol ve durum ekranları
• IoT cihazları ve kablosuz sensör sistemleri
• Elektronik sayaç ve üretim takip uygulamaları
• Taşınabilir ölçüm ve test cihazları
• Akıllı ev kontrol panelleri
• Batarya seviyesi ve enerji takip göstergeleri
• Eğitim, prototipleme ve hobi elektroniği projeleri
• Mini menü ve kullanıcı arayüzü uygulamaları
• Skor tabelaları ve sayısal gösterge sistemleri

LCD ve Display Kullanmanın Avantajları

• Cihaz verilerinin anlık olarak takip edilmesini sağlar.
• Kullanıcı ile elektronik sistem arasında görsel iletişim oluşturur.
• I2C modeller az sayıda mikrodenetleyici pini kullanır.
• OLED ekranlar yüksek kontrast ve düşük güç tüketimi sunar.
• TFT ekranlar renkli grafik ve gelişmiş menü tasarımına imkân verir.
• 7 segment display modelleri sayısal değerleri belirgin biçimde gösterir.
• Kompakt yapıları sayesinde küçük cihazlara entegre edilebilir.
• Popüler geliştirme kartları ve yazılım kütüphaneleriyle kullanılabilir.

Sıkça Sorulan Sorular

LCD ekran ile OLED ekran arasındaki fark nedir?

Karakter LCD ekranlar genellikle ayrı bir arka aydınlatma kullanır ve metin gösterimine odaklanır. OLED ekranlarda her piksel kendi ışığını üretir. Bu nedenle OLED modeller daha yüksek kontrast, daha derin siyahlar ve grafik oluşturma imkânı sunar.

I2C LCD ekran kaç pin ile bağlanır?

I2C modüllü LCD ekranlar VCC, GND, SDA ve SCL olmak üzere dört bağlantı üzerinden kullanılabilir. Veri iletişimi yalnızca SDA ve SCL hatlarıyla sağlanır.

SSD1306 OLED ekran Arduino ile kullanılabilir mi?

Evet. SSD1306 sürücülü OLED ekranlar Arduino ile kullanılabilir. Ekran çözünürlüğüne ve I2C adresine uygun bir SSD1306 veya U8g2 kütüphanesi seçilmelidir.

TFT LCD ekranda renkli grafik gösterilebilir mi?

Evet. ST7789 gibi sürücülere sahip TFT ekranlarda renkli yazılar, ikonlar, grafikler, menüler ve basit animasyonlar oluşturulabilir.

TM1637 modül hangi projelerde kullanılır?

TM1637 modül; dijital saat, kronometre, sayaç, termometre, skor tabelası ve dört basamağa kadar sayısal değer gösterilmesi gereken uygulamalarda kullanılabilir.

ESP32 ile 5V LCD ekran kullanılır mı?

ESP32'nin giriş ve çıkış pinleri 3.3V lojik seviyesinde çalışır. Bu nedenle 5V ekran bağlantısında ürünün lojik seviyesi, I2C dönüştürücü yapısı ve gerekiyorsa seviye dönüştürücü kullanımı kontrol edilmelidir.

Projem için hangi ekranı seçmeliyim?

Basit yazılar için 16x2 LCD, kompakt grafikler için OLED, renkli kullanıcı arayüzleri için TFT ve yalnızca sayı gösterimi için 7 segment display tercih edilebilir. Seçim sırasında çözünürlük, boyut, voltaj ve haberleşme protokolü birlikte değerlendirilmelidir.
