Kızılötesi Lazer Sensörleri ve Fotoelektr:contentReference[oaicite:0]{index=0}n varlığını, konumunu, hareketini veya belirli bir noktaya olan uzaklığını fiziksel temas gerektirmeden algılamak için kullanılan optik sensörlerdir. Kızılötesi ışık yayan bir verici ile hedef yüzeyden gelen ışığı algılayan bir alıcıdan oluşan bu ürünler; robotik sistemlerden endüstriyel otomasyon hatlarına, otomatik kapılardan temassız hijyen uygulamalarına kadar geniş bir kullanım alanına sahiptir.

Kategori içerisinde analog mesafe bilgisi üreten kızılötesi mesafe sensörü modelleri, nesne algılandığında anahtarlama sinyali veren fotoelektrik sensör çeşitleri, karşılıklı verici ve alıcıyla çalışan bariyer sistemleri, çizgi algılamaya uygun yansıtıcı sensörler ile NPN ve PNP çıkışlı endüstriyel modeller bulunmaktadır. Bu çeşitlilik sayesinde Arduino tabanlı küçük elektronik projelerden PLC kontrollü üretim makinelerine kadar farklı sistemlere uygun sensör seçilebilir.

Kategori adı kızılötesi lazer sensörleri olarak kullanılsa da ürünlerin çalışma teknolojisi modele göre değişebilir. Bazı modeller kızılötesi LED ve fototransistör kullanırken bazıları difüz yansımalı fotoelektrik algılama, analog üçgenleme veya karşılıklı ışın kesilmesi prensibiyle çalışır. Bu nedenle ürün seçiminde yalnızca algılama mesafesine değil; çıkış tipine, çalışma voltajına, hedef yüzeyin yapısına ve kullanılacak kontrol sistemine de dikkat edilmelidir.

Kızılötesi Sensör Çeşitleri

Analog Kızılötesi Mesafe Sensörleri

Analog çıkışlı sensörler, algılanan nesnenin uzaklığına bağlı olarak değişken gerilim üretir. Bu gerilim Arduino, ESP, Raspberry Pi veya farklı mikrodenetleyicilerin analog girişlerinden okunarak yaklaşık mesafe bilgisine dönüştürülebilir. Bu grupta bulunan Sharp mesafe sensörü modelleri, robotik ve temassız uzaklık ölçümü uygulamalarında yaygın olarak kullanılır.

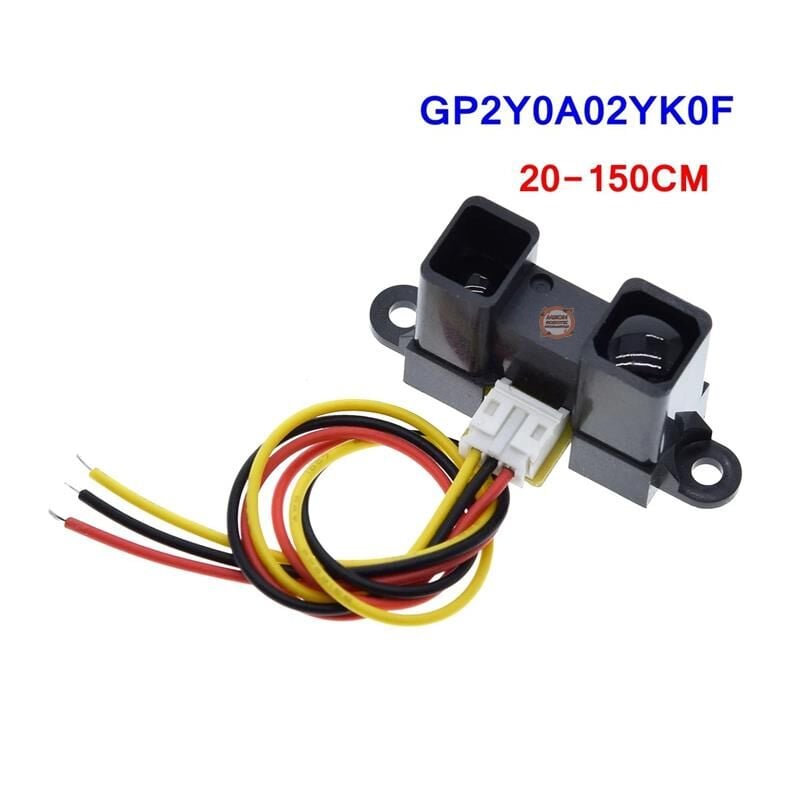

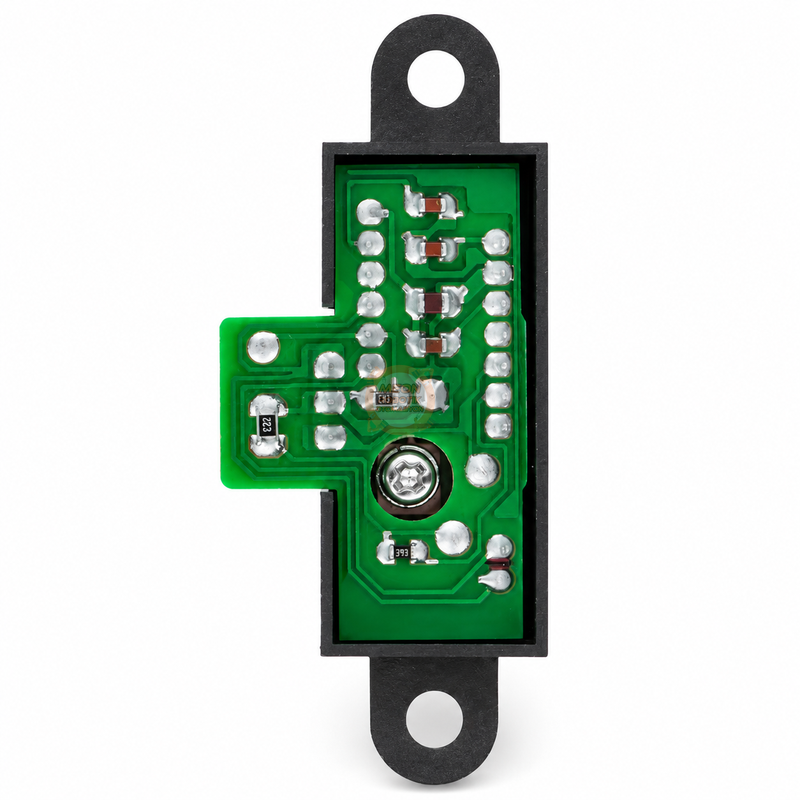

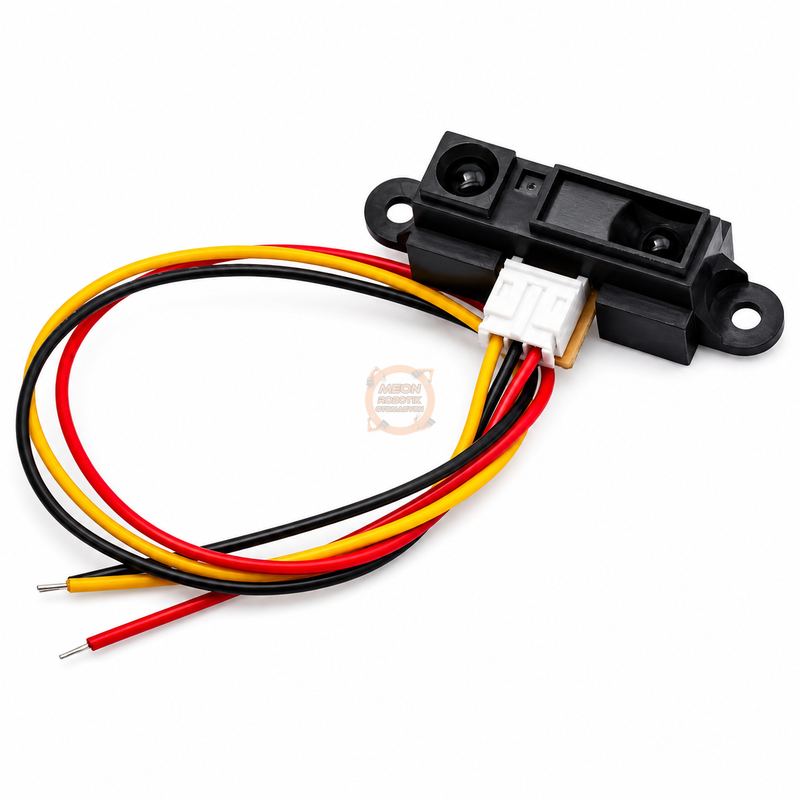

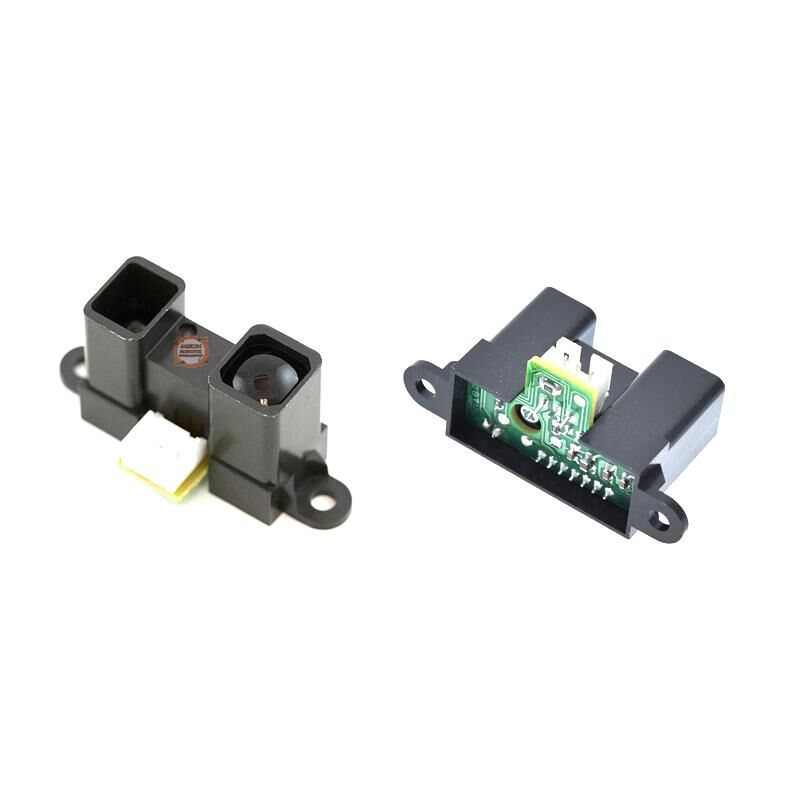

Sharp 2Y0A21 modeli yaklaşık 10-80 cm ölçüm aralığına sahipken Sharp GP2Y0A02YK0F modeli 20-150 cm aralığında daha uzun mesafeli ölçüm yapılmasına imkân tanır. Analog sensörlerde çıkış gerilimi ile mesafe arasındaki ilişki doğrusal olmayabileceği için yazılım tarafında tablo, formül veya kalibrasyon uygulanması daha doğru sonuç alınmasını sağlar.

Ayarlanabilir Kızılötesi Cisim Algılama Sensörleri

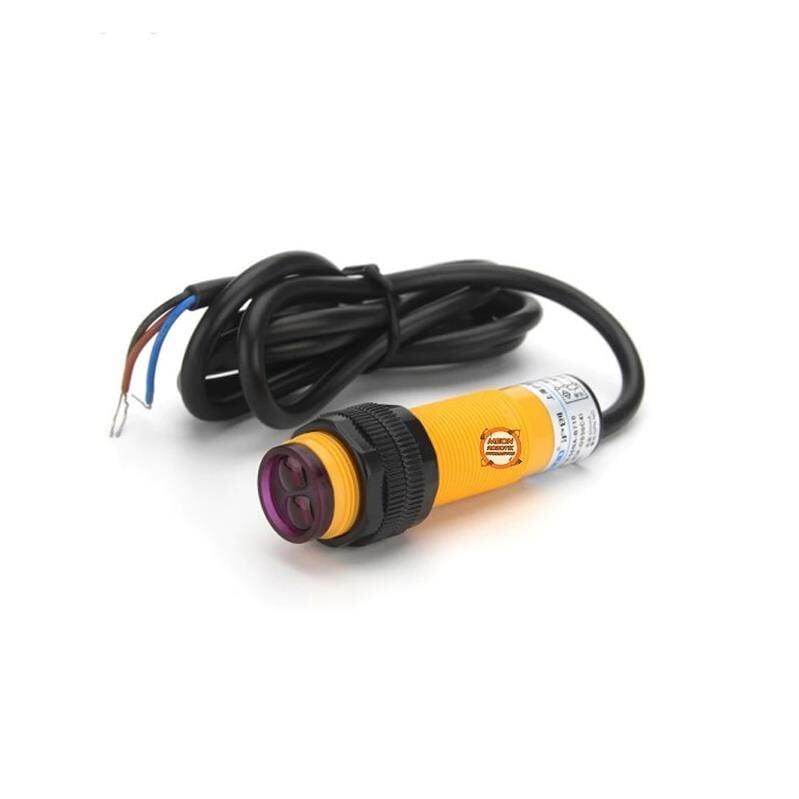

MZ80 ve benzeri ayarlanabilir sensörler, arka bölümünde bulunan potansiyometre üzerinden algılama mesafesinin uygulamaya göre düzenlenebilmesini sağlar. MZ80 modeli yaklaşık 3-80 cm aralığında çalışabilen, NPN normalde açık çıkış yapısına sahip bir engel algılama sensörü çözümüdür.

Bu sensörler kesin bir mesafe değeri ölçmekten çok, ayarlanan algılama bölgesine bir nesne girip girmediğini belirlemek için kullanılır. Robotlarda engel tespiti, üretim bantlarında ürün kontrolü, sayaç sistemleri ve parça var-yok uygulamaları için pratik bir çözümdür.

TDL-5001 Temassız IR Sensörler

TDL-5001 gibi geniş çalışma voltajına sahip IR sensör modelleri, temassız tetikleme gerektiren sistemlerde kullanılabilir. 5-24V DC besleme aralığı sayesinde farklı kontrol devreleriyle çalışabilen bu sensörler; otomatik musluk, sabunluk, kağıt havlu dispenseri, temassız buton ve hijyen sistemlerinde tercih edilir.

Nesne algılandığında sinyal çıkışı üreten bu sensörlerin çıkışı doğrudan yüksek akımlı bir yükü çalıştırmak için kullanılmamalıdır. Pompa, valf, motor veya lamba gibi yüklerin kontrolünde uygun bir röle kartı, MOSFET sürücü ya da kontrol devresi kullanılmalıdır.

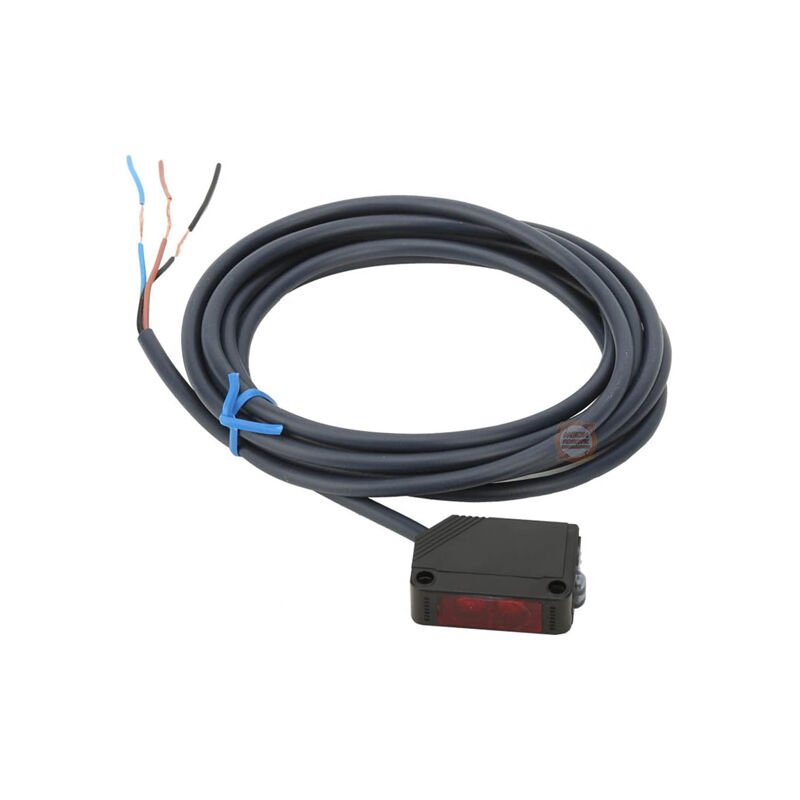

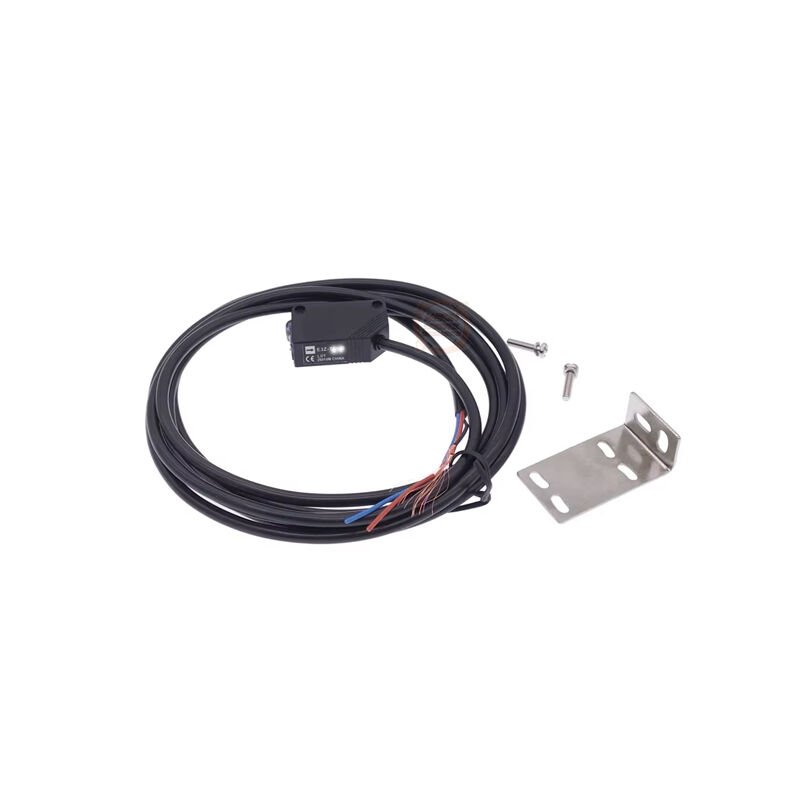

E3Z-D62 NPN ve PNP Fotoelektrik Sensörler

E3Z-D62 sensör modelleri, endüstriyel otomasyon sistemlerinde cisim algılama için kullanılan kompakt fotoelektrik sensörlerdir. Difüz yansımalı çalışma prensibinde sensör, kendi yaydığı kızılötesi ışığın hedef nesneden geri yansımasını algılar. Reflektör veya karşılıklı ikinci bir sensör gerektirmeden kullanılabilir.

Kategori içerisinde NPN ve PNP çıkışlı E3Z-D62 seçenekleri bulunmaktadır. Yaklaşık 10-100 cm arasında ayarlanabilir algılama mesafesi ve 12-24V DC çalışma gerilimi sayesinde konveyör, paketleme, ayırma, sayma ve makine otomasyonu uygulamalarına entegre edilebilir. Kontrol sisteminiz NPN giriş yapısına sahipse NPN sensör, PNP giriş yapısına sahipse PNP sensör seçilmelidir.

G18-3A10NA M18 Fotoelektrik Sensör

G18-3A10NA, M18 silindirik gövdesi sayesinde standart sensör bağlantı deliklerine kolayca monte edilebilen difüz tip bir cisim algılama sensörü modelidir. NPN normalde açık çıkışı, yaklaşık 10 cm algılama mesafesi, 10-36V DC besleme aralığı ve IP66/IP67 seviyesindeki gövde korumasıyla endüstriyel ortamlara uygundur.

Konveyör üzerinde ürün algılama, paket sayma, parça konumu kontrolü ve makine içerisindeki hareketli bileşenlerin takibi gibi uygulamalarda kullanılabilir. Silindirik gövde yapısı, somunlarla hassas montaj ve algılama açısı ayarı yapılmasını kolaylaştırır.

TCRT5000 Yansıtıcı Optik Sensör

TCRT5000 sensör, kızılötesi LED ile fototransistörün aynı gövde içerisinde bulunduğu kısa mesafeli bir yansıtıcı sensör elemanıdır. Yüzeyden geri yansıyan ışık miktarını algılayarak özellikle siyah ve beyaz zeminler arasındaki yansıma farkının tespit edilmesini sağlar.

Yaklaşık 0,2-15 mm gibi kısa mesafelerde kullanılan TCRT5000; çizgi izleyen robot, mini sumo robotu, optik sayaç, encoder uygulaması ve yüzey algılama projeleri için uygundur. Ürünün hazır modül değil, elektronik sensör elemanı olduğu dikkate alınmalı ve devreye uygun dirençlerle bağlanmalıdır.

Karşılıklı Bariyer ve Işın Sensörleri

Bariyer sensörü, bir verici ve bir alıcıdan oluşan karşılıklı ışın sistemidir. Verici ile alıcı arasındaki görünmeyen kızılötesi ışın bir insan, araç veya nesne tarafından kesildiğinde alıcı üzerindeki röle çıkışı durum değiştirir. Bu çalışma yöntemi, geniş geçiş noktalarının güvenli şekilde kontrol edilmesini sağlar.

12-24V AC/DC beslemeyle çalışabilen fotoselli bariyer modelleri; otomatik kapı, garaj kapısı, kepenk, bahçe kapısı ve alarm sistemlerinde kullanılabilir. IP55 gövde, NO/NC röle çıkışı ve dış ortam ışığına karşı dayanıklı optik yapı, montajın doğru yapılması şartıyla güvenilir algılama sunar.

Kızılötesi Sensör Seçim Rehberi

Doğru temassız algılama sensörü seçimi yapılırken öncelikle sistemin yalnızca nesne varlığını mı algılayacağı, yoksa yaklaşık mesafe bilgisine mi ihtiyaç duyacağı belirlenmelidir. Mesafe bilgisi gerekiyorsa analog çıkışlı Sharp sensörler; yalnızca var-yok sinyali gerekiyorsa MZ80, E3Z-D62, G18 veya bariyer tipi sensörler değerlendirilmelidir.

• Algılama mesafesi: Sensörün minimum ve maksimum çalışma mesafesi uygulamadaki gerçek ölçülere uygun olmalıdır.
• Çıkış tipi: Analog, NPN, PNP, fototransistör veya röle çıkış seçenekleri kontrol kartıyla uyumlu seçilmelidir.
• Çalışma voltajı: 5V Arduino sistemleriyle 12-24V PLC sistemlerinde aynı sensör doğrudan kullanılamayabilir.
• Hedef yüzey: Siyah, parlak, şeffaf, mat veya eğimli yüzeyler kızılötesi ışığı farklı oranlarda yansıtabilir.
• Ortam şartları: Toz, nem, güneş ışığı, sis, titreşim ve sıcaklık sensör performansını etkileyebilir.
• Tepki süresi: Hızlı konveyör ve sayma uygulamalarında düşük tepki süreli sensörler tercih edilmelidir.
• Montaj yapısı: M18 silindirik, kompakt dikdörtgen veya karşılıklı bariyer gövdelerinden uygun olan seçilmelidir.
• Kontrol sistemi: PLC girişlerinin NPN veya PNP yapısı ile mikrodenetleyici giriş voltajları kontrol edilmelidir.

Kullanım Alanları

• Konveyör bantlarında ürün var-yok kontrolü ve ürün sayma
• Robotik sistemlerde engel algılama ve yön belirleme
• Çizgi izleyen, labirent ve mini sumo robot projeleri
• Otomatik kapı, kepenk ve garaj güvenlik sistemleri
• Paketleme, etiketleme ve otomatik ayırma makineleri
• CNC makinelerinde parça ve mekanizma konum kontrolü
• Temassız musluk, sabunluk ve hijyen sistemleri
• Arduino, ESP32, STM32 ve Raspberry Pi projeleri
• PLC kontrollü endüstriyel otomasyon panoları
• Optik sayaç, devir algılama ve yüzey kontrol sistemleri

Kızılötesi Sensörlerin Avantajları

• Fiziksel temas olmadan hızlı algılama yapılmasını sağlar.
• Mekanik anahtarlara göre aşınma ve bakım ihtiyacı daha düşüktür.
• Küçük elektronik projelerden endüstriyel makinelere kadar kullanılabilir.
• Analog mesafe ölçümü, dijital anahtarlama ve röle çıkışı seçenekleri sunar.
• Ayarlanabilir modeller farklı algılama mesafelerine kolayca uyarlanabilir.
• Kompakt gövde yapıları sayesinde dar alanlara monte edilebilir.
• Robotik ve otomasyon sistemlerinde hızlı tepki süresi sağlar.
• Arduino ve PLC gibi farklı kontrol platformlarıyla kullanılabilir.

Sıkça Sorulan Sorular

Kızılötesi sensör ile fotoelektrik sensör aynı mıdır?

Her iki sensör grubu da optik algılama teknolojisini kullanabilir ancak tüm fotoelektrik sensörler aynı çalışma prensibine sahip değildir. Difüz, reflektörlü ve karşılıklı ışınlı modeller bulunur. Kızılötesi sensör ifadesi ise kullanılan ışığın görünmeyen kızılötesi dalga boyunda olduğunu belirtir.

Analog mesafe sensörü ile dijital cisim sensörü arasındaki fark nedir?

Analog sensör, nesnenin mesafesine göre değişen bir gerilim üretir. Dijital veya anahtarlama çıkışlı sensör ise nesne algılandığında açık-kapalı sinyali verir. Kesin olmasa da yaklaşık uzaklık bilgisi gerekiyorsa analog sensör tercih edilmelidir.

Arduino için hangi kızılötesi sensör kullanılabilir?

5V ile çalışan Sharp 2Y0A21, GP2Y0A02YK0F, MZ80 ve TCRT5000 modelleri uygun bağlantı devresiyle Arduino sensörü olarak kullanılabilir. 12-24V çıkışlı endüstriyel sensörlerin Arduino girişine bağlanmasında seviye dönüştürücü veya izolasyon devresi kullanılmalıdır.

NPN ve PNP sensör arasındaki fark nedir?

NPN sensör çıkışı aktif olduğunda yükü veya PLC girişini 0V hattına çeker. PNP sensör ise aktif olduğunda pozitif besleme gerilimi verir. Sensör seçimi yapılırken PLC veya kontrol kartının giriş bağlantı yapısı kontrol edilmelidir.

Siyah veya şeffaf cisimler algılanabilir mi?

Algılama performansı sensör modeline ve yüzeyin ışığı yansıtma özelliğine bağlıdır. Siyah yüzeyler kızılötesi ışığı daha fazla emebilir, şeffaf yüzeyler ise ışığı geçirebilir. Bu tür hedeflerde montaj mesafesi ve hassasiyet ayarı uygulama üzerinde test edilmelidir.

Kızılötesi sensör güneş ışığından etkilenir mi?

Yoğun güneş ışığı veya güçlü aydınlatma, özellikle açık devre yapısındaki basit sensörleri etkileyebilir. Endüstriyel modellerde ortam ışığına karşı filtreleme ve modülasyon özellikleri bulunabilir. Dış ortam uygulamalarında sensörün koruma sınıfı ve ışık dayanımı incelenmelidir.

Sensör çıkışına motor veya valf doğrudan bağlanabilir mi?

Çoğu sensör çıkışı yalnızca kontrol sinyali üretmek için tasarlanmıştır. Motor, solenoid valf, pompa veya yüksek güçlü lamba gibi yükler uygun röle, kontaktör, MOSFET ya da sürücü devresi üzerinden çalıştırılmalıdır.

Meon Robotik Otomasyon Kızılötesi Sensör Çözümleri

Meon Robotik Otomasyon; robotik, elektronik ve endüstriyel otomasyon projeleri için farklı algılama mesafelerine, çalışma voltajlarına ve çıkış yapılarına sahip kızılötesi sensör seçeneklerini bir araya getirir. Sharp analog uzaklık sensörleri, E3Z-D62 NPN ve PNP fotoelektrik modeller, M18 gövdeli G18 sensörler, MZ80 ayarlanabilir modeller, TCRT5000 optik sensörler ve fotoselli bariyer çözümleri arasından projenize uygun ürünü seçebilirsiniz.

Doğru sensör seçimi; sistemin kararlı çalışması, yanlış algılamaların azaltılması ve kontrol devresinin korunması açısından önemlidir. Ürün sayfalarında belirtilen çalışma voltajı, çıkış tipi, algılama mesafesi ve bağlantı bilgilerini inceleyerek robotik ve otomasyon uygulamalarınız için uygun çözümü Meon Robotik Otomasyon güvencesiyle temin edebilirsiniz.
