Kablo Çeşitleri: Güç, Sinyal ve Veri İletiminde Güvenilir Bağlantı

Elektrik enerjisinin, kontrol sinyallerinin ve dijital verilerin sistem bileşenleri arasında güvenli şekilde aktarılmasını sağlayan kablolar; otomasyon panolarından CNC tezgâhlarına, PLC sistemlerinden elektronik test uygulamalarına kadar çok geniş bir kullanım alanına sahiptir. Kullanılacak kablonun iletken kesiti, damar sayısı, ekranlama yapısı, dış kılıf malzemesi ve bağlantı uçları sistem performansını doğrudan etkiler.

Meon Robotik Otomasyon kablo kategorisinde; genel amaçlı kablo çeşitleri, CNC sistemlerine yönelik CNC kablosu modelleri, bilgisayar ile kontrol cihazları arasında bağlantı kuran PLC programlama kablosu seçenekleri, esnek spiral kablolar, TTR enerji kabloları, haberleşme kabloları ve elektronik test kabloları bir arada sunulmaktadır. Bu çeşitlilik sayesinde bakım, montaj, makine üretimi, pano uygulaması ve elektronik proje ihtiyaçları için uygun bağlantı çözümü daha kolay belirlenebilir.

Kablo Çeşitleri ve Kullanım Özellikleri

TTR Kablo ve Çok Damarlı Enerji Kabloları

TTR kablo, ince çok telli bakır iletkenlerden oluşan esnek yapısı sayesinde elektrikli cihazlarda, kumanda panolarında, makinelerde ve düşük gerilimli enerji bağlantılarında yaygın olarak tercih edilir. PVC izolasyonlu ve PVC dış kılıflı H05VV-F tipi kablolar, sabit veya sınırlı hareketli uygulamalarda pratik bir bağlantı çözümü oluşturur.

Kategori içerisinde yer alan 4×0,75 mm² ve 4×1,5 mm² kablo seçenekleri, dört ayrı iletken gerektiren güç ve kontrol uygulamalarında kullanılabilir. H05VV-F kablo seçiminde cihazın çekeceği akım, kablo uzunluğu, ortam sıcaklığı ve bağlantı yapılacak terminal yapısı birlikte değerlendirilmelidir. İletken kesiti yalnızca fiziksel uyuma göre değil, elektriksel yük dikkate alınarak seçilmelidir.

Blendajlı CNC Hareket Kablosu

CNC makinelerinde step motorlar, servo motorlar, enkoderler, sürücüler ve kontrol kartları aynı pano içerisinde çalışırken elektromanyetik gürültü oluşabilir. Bu tür ortamlarda kullanılan blendajlı kablo, dış kaynaklı elektriksel parazitlerin sinyal hatları üzerindeki etkisini azaltmaya yardımcı olur.

Kategorideki 4×0,75 mm² hareket kablosu, CNC hareket ve kontrol sistemlerinin ihtiyaçlarına yönelik olarak sunulmaktadır. Blendaj yapısı özellikle sürücü, motor ve kontrol hatlarının birbirine yakın geçtiği uygulamalarda önemlidir. Blendajın etkili olabilmesi için kablo ekranının proje gereksinimlerine uygun biçimde topraklanması ve güç kablolarıyla hassas sinyal kablolarının mümkün olduğunca ayrı güzergâhlardan geçirilmesi önerilir.

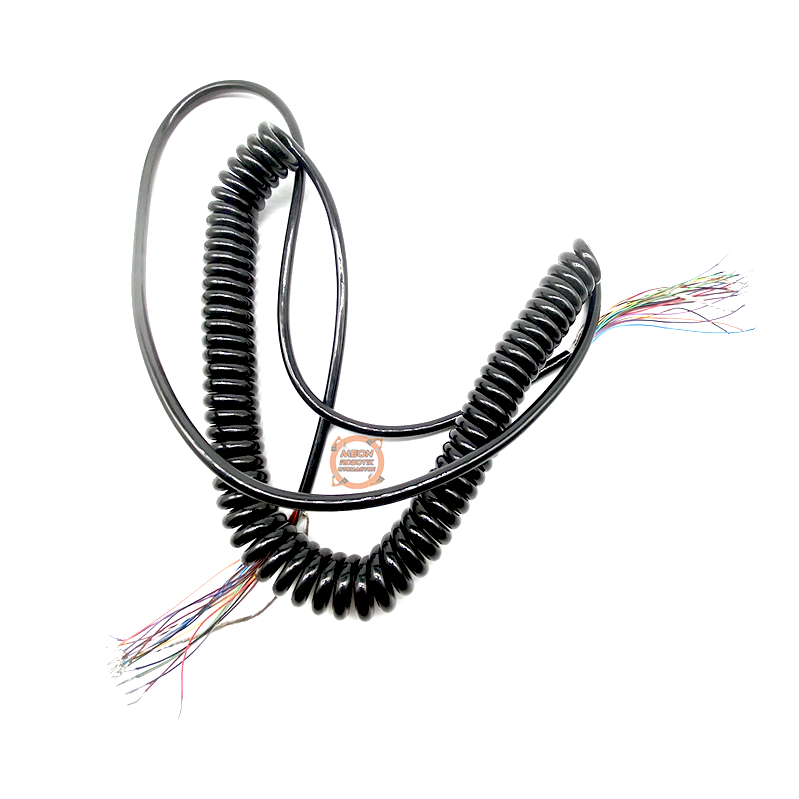

Spiral CNC El Çarkı Kabloları

CNC el çarkı ve MPG sistemlerinde kullanılan spiral kablo modelleri, operatörün el çarkını çalışma alanında rahatça hareket ettirebilmesini sağlar. Spiral yapı, kullanılmadığı zaman kablonun daha düzenli kalmasına ve çalışma alanında gereksiz kablo yığılmasının azaltılmasına yardımcı olur.

Meon Robotik Otomasyon ürün seçenekleri arasında 21 ve 25 damarlı spiral CNC el çarkı kabloları bulunmaktadır. Bu kablolar; poliüretan esaslı esnek dış kılıf, aşınma direnci, yağlı ortamlara dayanıklılık ve alev geciktirici yapı gibi endüstriyel kullanım açısından önemli özelliklere sahiptir. Ekranlı kablo yapısı, el çarkı sinyallerinin gürültülü makine ortamlarında daha kararlı aktarılmasına katkı sağlayabilir. Seçim yapılırken mevcut el çarkındaki damar sayısı, pin dizilimi ve bağlantı şeması mutlaka kontrol edilmelidir.

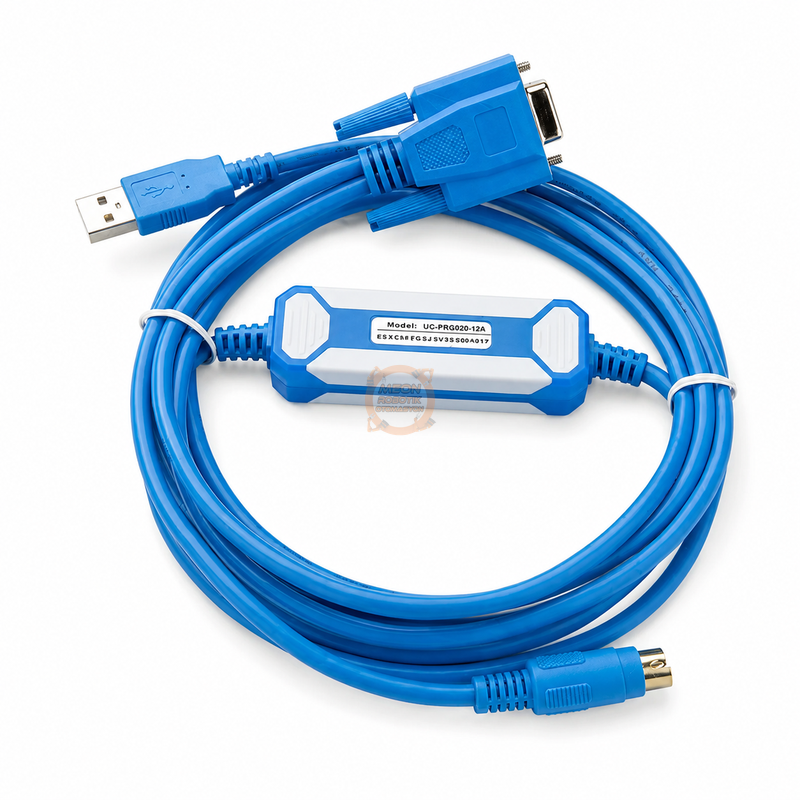

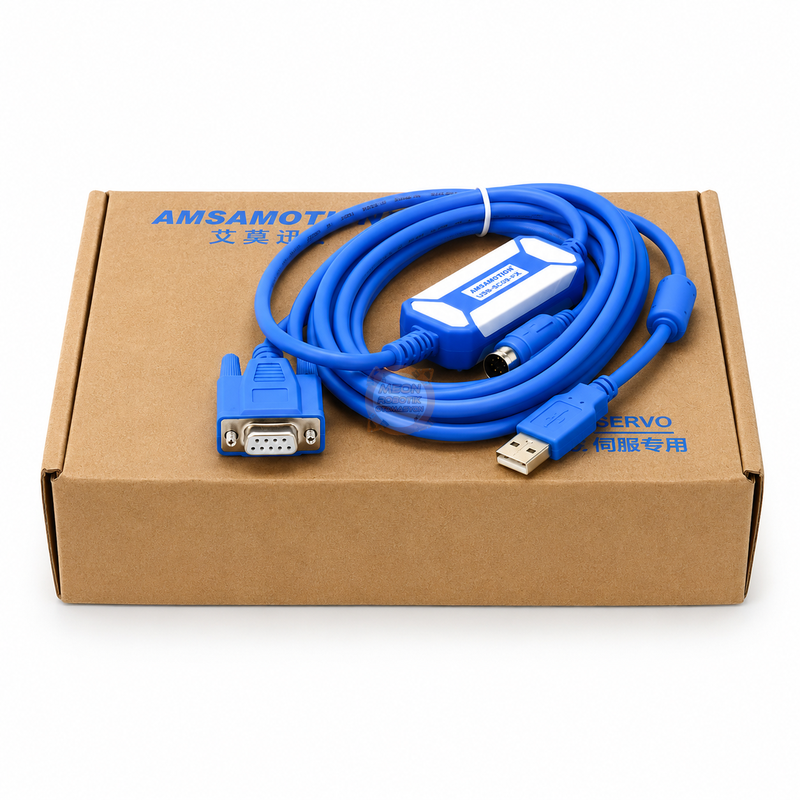

PLC Programlama Kabloları

PLC programlama kablosu, bilgisayar ile PLC arasında haberleşme kurularak program yükleme, program okuma, parametre düzenleme ve çevrim içi izleme işlemlerinin gerçekleştirilmesini sağlar. Kategoride Mitsubishi FX, Fatek ve Delta DVP serilerine yönelik programlama kablosu seçenekleri bulunmaktadır.

USB-SC09-FX Mitsubishi programlama kablosu, USB ile yuvarlak 8 pin PLC bağlantısı arasında haberleşme sağlar ve uyumlu Mitsubishi FX serilerinde kullanılabilir. USBACAB230 Delta kablosu ise uyumlu Delta DVP serisi PLC’lerin bilgisayara bağlanmasına yönelik bir USB programlama kablosu çözümüdür. Fatek PLC sistemleri için sunulan USB-FBS-232P0-9F modeli de uygun port yapısına sahip Fatek kontrol cihazlarının programlanmasında kullanılır.

PLC kablosu seçiminde yalnızca marka adı yeterli değildir. PLC’nin tam model kodu, cihaz üzerindeki programlama portu, konektör tipi, işletim sistemi desteği ve gerekli USB sürücüsü kontrol edilmelidir. Bazı programlama kablolarında bilgisayarda sanal COM port oluşturan CH341 serisi sürücüler kullanılabilir.

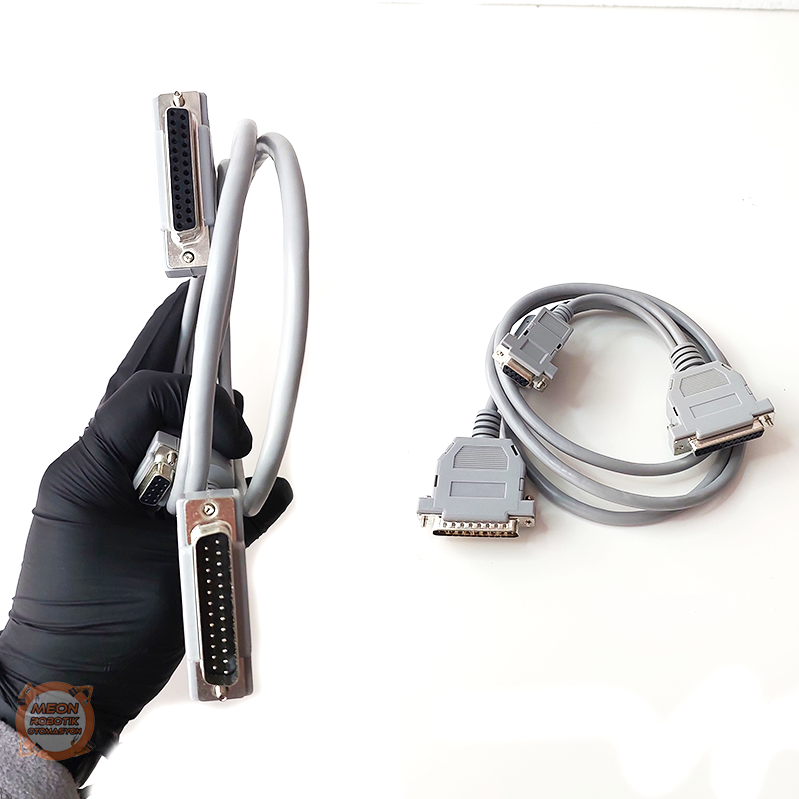

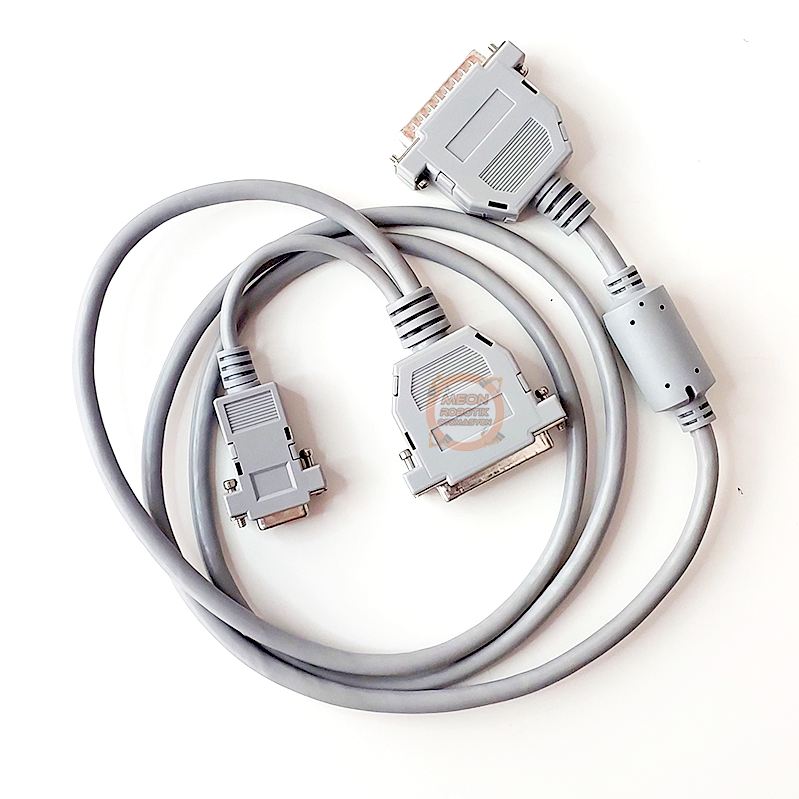

CNC Paralel Port ve LPT Kabloları

LPT kablosu, paralel port üzerinden çalışan CNC kontrol kartlarının bilgisayara bağlanmasında kullanılan bağlantı elemanıdır. Özellikle Mach3 tabanlı eski nesil veya paralel port destekli kontrol sistemlerinde bilgisayardan gelen eksen, yön ve kontrol sinyallerinin CNC kontrol kartına iletilmesini sağlar.

CNC paralel port kablosu seçilirken konektörlerin erkek veya dişi yapısı, pin sayısı, kablonun birebir bağlantılı olup olmadığı ve kontrol kartının bağlantı gereksinimleri incelenmelidir. Uyumlu olmayan veya standart dışı pin dizilimine sahip bir CNC LPT kablosu, kontrol sinyallerinin yanlış aktarılmasına neden olabilir.

Sürücü Ekran Haberleşme Kabloları

Hız kontrol cihazlarının kontrol paneli veya harici ekranı ile sürücü gövdesi arasında kullanılan haberleşme kablosu, ekranın pano kapağına ya da operatörün daha kolay ulaşabileceği farklı bir noktaya taşınmasını sağlar. Deg Drive hız kontrol cihazları için sunulan ekran uzatma kablosu, uyumlu sürücü ve ekran arasında bağlantı kurulmasına yönelik özel bir üründür.

Bu tür kablolarda soketlerin fiziksel olarak benzemesi tek başına uyumluluk anlamına gelmez. Pin dizilimi ve haberleşme yapısı üreticiye göre değişebileceğinden kablonun kullanılacağı sürücü modeli sipariş öncesinde doğrulanmalıdır.

USB Güç, Cihaz ve Elektronik Test Kabloları

Anahtarlı USB uzatma kabloları, USB üzerinden beslenen LED, fan, Arduino, Raspberry Pi ve benzeri cihazların kabloyu sürekli çıkarıp takmadan açılıp kapatılmasına yardımcı olur. Bu ürünler içerisinde yalnızca enerji iletimi için tasarlanan modeller bulunabileceğinden veri aktarımı gerektiren uygulamalarda ürün özelliği kontrol edilmelidir.

Çift uçlu krokodil kablo takımları ise elektronik devre testlerinde, geçici bağlantılarda, eğitim uygulamalarında ve laboratuvar çalışmalarında kullanılır. L erkek ve düz dişi uçlu 3×0,75 mm² güç kablosu modelleri de uygun cihazların elektrik bağlantısında kompakt ve düzenli bir çözüm sunar.

Kablo Seçerken Nelere Dikkat Edilmelidir?

Doğru endüstriyel kablo seçimi, sistemin yalnızca çalışmasını değil, uzun süre güvenli ve kararlı biçimde çalışmasını da etkiler. Kablo seçimi sırasında aşağıdaki teknik kriterler birlikte değerlendirilmelidir:

• İletken kesiti: Taşınacak akıma, kablo uzunluğuna ve kabul edilebilir gerilim düşümüne uygun olmalıdır.
• Damar sayısı: Güç, yön, sinyal, topraklama ve kontrol hatlarının toplam bağlantı ihtiyacına göre belirlenmelidir.
• Blendaj ve ekranlama: İnverter, servo sürücü, spindle motor ve kontaktör bulunan ortamlarda parazit riskine göre değerlendirilmelidir.
• Kablo esnekliği: Sürekli hareket eden eksenlerde sıradan sabit tesisat kablosu yerine harekete uygun kablo kullanılmalıdır.
• Kılıf malzemesi: Yağ, talaş, sürtünme, sıcaklık, nem ve kimyasal etkilere uygun dış kılıf tercih edilmelidir.
• Konektör ve pin yapısı: PLC, CNC kartı, el çarkı veya sürücü bağlantılarında cihaz modeliyle birebir uyum aranmalıdır.
• Kablo uzunluğu: Gereğinden uzun kablo gerilim düşümünü, parazit riskini ve pano içi düzensizliği artırabilir.
• Güç veya veri özelliği: Özellikle USB kablolarında ürünün yalnızca güç mü, yoksa güç ve veri aktarımı mı yaptığı kontrol edilmelidir.

Kabloların Kullanım Alanları

• CNC router, freze, torna ve plazma makineleri
• PLC programlama, bakım ve servis işlemleri
• Endüstriyel otomasyon ve kumanda panoları
• Step motor, servo motor ve sürücü bağlantıları
• CNC el çarkı ve MPG kontrol sistemleri
• Hız kontrol cihazı ekran uzatma uygulamaları
• Elektronik devre testleri ve laboratuvar çalışmaları
• Arduino, Raspberry Pi ve USB ile çalışan projeler
• Makine enerji ve yardımcı kontrol bağlantıları
• Bakım, onarım ve yedek kablo değişim işlemleri

Doğru Kablo Kullanmanın Avantajları

• Elektrik ve kontrol sinyallerinin daha kararlı iletilmesine yardımcı olur.
• Elektromanyetik parazit kaynaklı kontrol sorunlarını azaltabilir.
• Kablo ısınması ve gerilim düşümü riskinin kontrol altında tutulmasını sağlar.
• Hareketli makine sistemlerinde mekanik dayanıklılığı artırır.
• Bakım ve kablo değişim işlemlerinin daha düzenli yapılmasını kolaylaştırır.
• PLC ve CNC cihazlarıyla bilgisayar arasında güvenilir haberleşme kurulmasını destekler.
• Uygun konektör kullanımı sayesinde yanlış bağlantı riskini azaltır.
• Makine duruş sürelerinin ve tekrarlayan kablo arızalarının azaltılmasına katkı sağlar.

Sıkça Sorulan Sorular

TTR kablo ile blendajlı kablo arasındaki fark nedir?

TTR kablolar genellikle güç ve genel kontrol bağlantılarında kullanılan çok telli, esnek PVC kablolardır. Blendajlı kablolarda ise iletkenlerin çevresinde elektromanyetik parazitlere karşı koruma sağlayan metalik bir ekran bulunur.

CNC makinelerinde neden blendajlı kablo kullanılır?

Spindle motor, inverter, servo sürücü ve kontaktörler elektriksel gürültü oluşturabilir. Blendajlı kablo, bu parazitlerin kontrol ve sinyal hatlarına ulaşmasını azaltmaya yardımcı olur.

21 damarlı ve 25 damarlı el çarkı kabloları birbirinin yerine kullanılabilir mi?

Her zaman kullanılamaz. El çarkının damar sayısı, pin dizilimi ve bağlantı şeması kontrol edilmelidir. Konektör benzer görünse bile elektriksel bağlantılar farklı olabilir.

PLC programlama kablosu seçerken neye bakılmalıdır?

PLC markasının yanında tam model kodu, programlama portu, konektör tipi, desteklenen işletim sistemi ve gerekli sürücü incelenmelidir. Aynı markanın farklı PLC serileri farklı kablo kullanabilir.

USB anahtarlı kablo veri aktarır mı?

Kategoride bulunan anahtarlı USB güç kablosu yalnızca cihazın enerji bağlantısını açıp kapatmak için tasarlanmıştır. Veri aktarımı gerektiren uygulamalarda veri destekli ayrı bir USB kablosu kullanılmalıdır.

Kablo kesiti nasıl belirlenir?

Kablo kesiti; cihazın çekeceği akım, çalışma gerilimi, kablo uzunluğu, ortam sıcaklığı, döşeme şekli ve izin verilen gerilim düşümü dikkate alınarak belirlenmelidir.

LPT kablosu her CNC kontrol kartıyla uyumlu mudur?

Hayır. Kontrol kartının paralel port desteklemesi, konektör cinsinin uygun olması ve pin bağlantılarının kabloyla eşleşmesi gerekir. USB tabanlı CNC kontrol kartlarında LPT kablosu kullanılmaz.

Meon Robotik Otomasyon Kablo Çözümleri

Meon Robotik Otomasyon; CNC makineleri, PLC sistemleri, hız kontrol cihazları, otomasyon panoları ve elektronik projeler için farklı teknik özelliklere sahip kablo çözümleri sunar. TTR kablolardan blendajlı CNC hareket kablolarına, spiral el çarkı kablolarından Mitsubishi, Fatek ve Delta uyumlu PLC programlama kablolarına kadar farklı uygulamalara yönelik ürünleri aynı kategori altında inceleyebilirsiniz.

Projenize uygun kabloyu seçerken cihaz modeli, iletken kesiti, damar sayısı, konektör yapısı ve kullanım ortamını dikkate alarak daha güvenli bir bağlantı oluşturabilirsiniz. Meon Robotik Otomasyon’un ürün seçenekleriyle bakım, yenileme ve yeni makine projeleriniz için ihtiyaç duyduğunuz kablo çözümlerine kolayca ulaşabilirsiniz.
