Trifaze EMI Filtre Nedir ve Ne İşe Yarar?

Trifaze EMI filtre, üç fazlı elektrik şebekelerinde çalışan makine ve otomasyon ekipmanlarının oluşturduğu elektromanyetik parazitleri azaltmak amacıyla kullanılan endüstriyel bir filtreleme elemanıdır. EMI, “Electromagnetic Interference” yani elektromanyetik girişim anlamına gelir. İnverter, servo sürücü, motor sürücüsü, anahtarlamalı güç kaynağı ve benzeri yüksek frekanslı anahtarlama yapan cihazlar çalışma sırasında şebeke hattına elektriksel gürültü yayabilir. Bu gürültü; PLC, sensör, enkoder, haberleşme sistemi ve hassas ölçüm cihazlarının kararsız çalışmasına neden olabilir.

Uygun değerlere sahip bir üç faz EMI filtresi, elektrik şebekesi ile parazit üreten cihaz arasına bağlanarak iletim yoluyla yayılan yüksek frekanslı gürültünün sınırlandırılmasına yardımcı olur. Böylece üretim hattındaki cihazların daha kararlı çalışması, haberleşme hatlarında oluşabilecek veri hatalarının azaltılması ve elektrik panosundaki elektromanyetik uyumluluk seviyesinin iyileştirilmesi amaçlanır.

Meon Robotik Otomasyon trifaze EMI filtre kategorisinde; Aerodev DNF09 ve DNF51 serilerine ait, 440V çalışma gerilimine ve farklı nominal akım seçeneklerine sahip ürünler bulunmaktadır. Kategoride 10A, 20A ve 30A alternatifleri ile pano bağlantısına uygun terminalli ve kablolu modeller yer almaktadır.

Trifaze EMI Filtre Çeşitleri

10A Trifaze EMI Filtreler

10A trifaze EMI filtre modelleri; nominal hat akımının uygun olduğu küçük ve orta güçlü otomasyon uygulamalarında kullanılabilir. Kompakt makineler, düşük güçlü inverter sistemleri, laboratuvar ekipmanları, paketleme makineleri ve benzeri uygulamalarda şebeke kaynaklı veya cihaz tarafından oluşturulan parazitlerin azaltılmasına yardımcı olur.

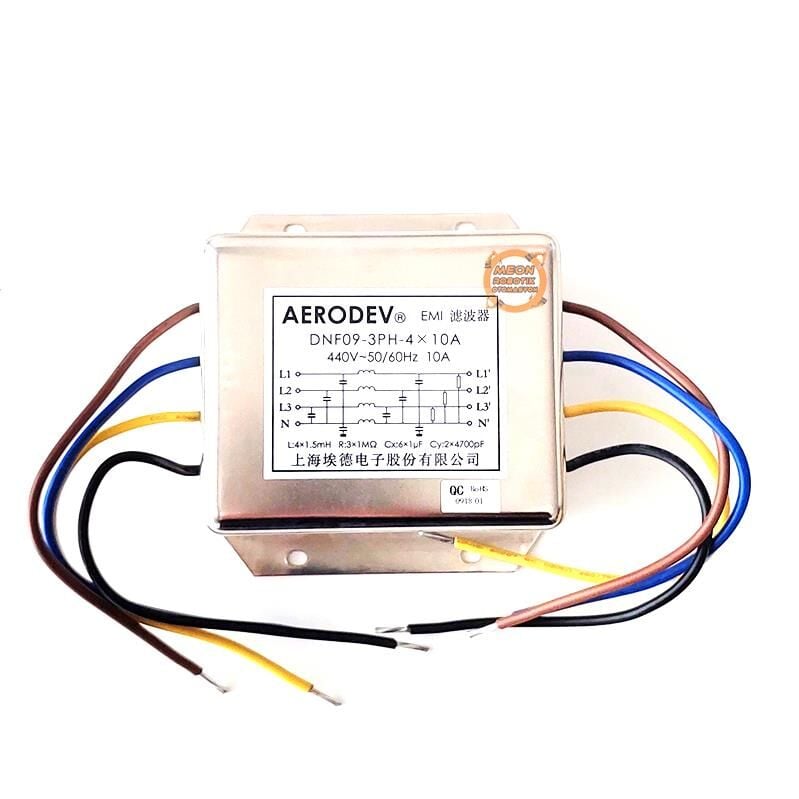

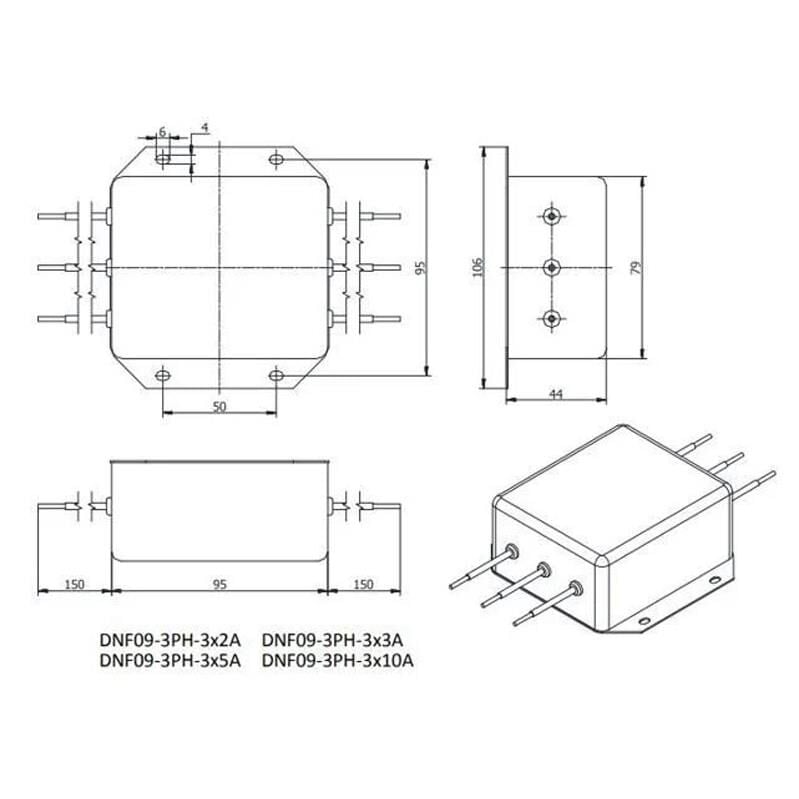

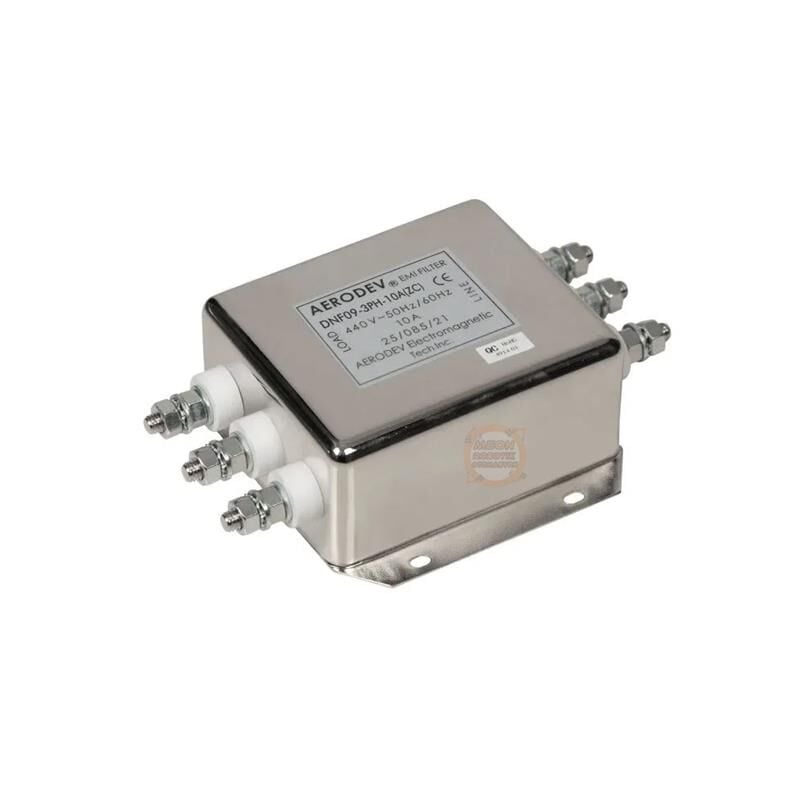

Kategoride yer alan Aerodev DNF09-3PH 440V 10A modelleri, üç fazlı sistemlere yönelik olarak geliştirilmiştir. Standart bağlantılı modelin yanında kablolu bağlantı seçeneği de bulunmaktadır. Kablolu model, uygulamanın mekanik yapısına ve montaj tercihine göre daha pratik bir bağlantı çözümü sağlayabilir.

20A Trifaze Şebeke EMI Filtresi

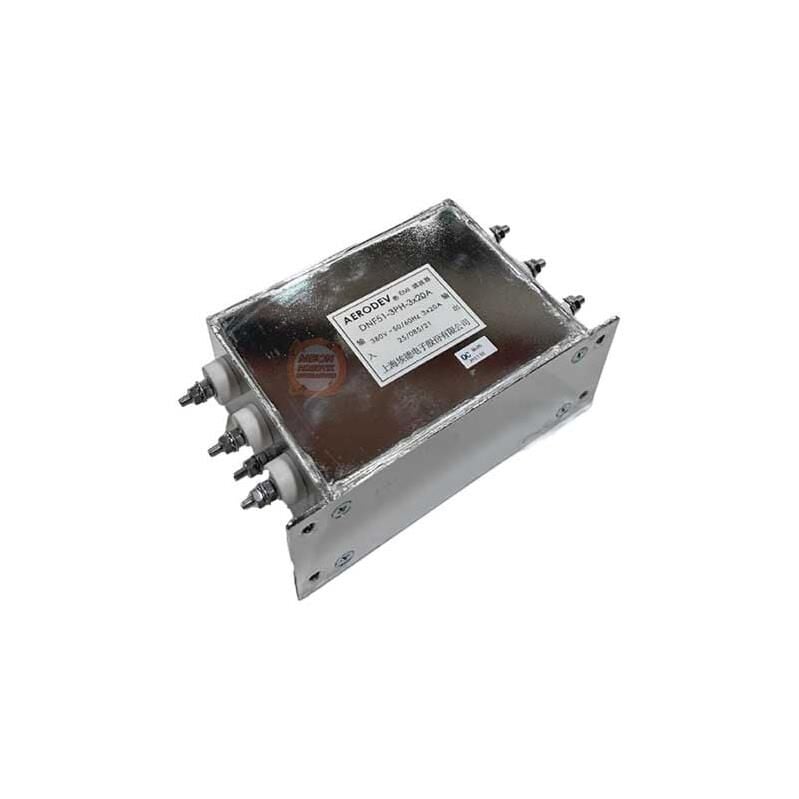

20A trifaze şebeke filtresi, daha yüksek hat akımına ihtiyaç duyan motor sürücüleri, endüstriyel makineler ve otomasyon panoları için değerlendirilebilir. Aerodev DNF51-3PH 440V 20A modeli, üç fazlı şebekelerde elektromanyetik parazitlerin kontrol altına alınmasına destek olmak amacıyla kullanılır.

Filtre seçimi yapılırken yalnızca motorun etiket gücü değil, sürücünün şebekeden çektiği giriş akımı dikkate alınmalıdır. Normal çalışma akımına çok yakın değerde filtre seçilmesi; ani yüklenmelerde, hızlanma sırasında veya zorlu çalışma şartlarında filtrenin gereğinden fazla zorlanmasına neden olabilir.

30A Trifaze EMI Filtreler

30A EMI filtre modelleri, yüksek akımla çalışan inverterler, motor sürücüleri ve daha güçlü endüstriyel sistemler için tercih edilebilir. Aerodev DNF51-3PH 440V 30A trifaze şebeke EMI filtresi; CNC makineleri, üretim hatları, pompa sistemleri, fan uygulamaları ve yüksek güçlü otomasyon panolarında değerlendirilebilecek seçeneklerden biridir.

30A değerinin sistem için yeterli olup olmadığı belirlenirken sürekli giriş akımı, ortam sıcaklığı, yük karakteristiği ve üretici tarafından belirtilen elektriksel sınırlar birlikte incelenmelidir. Gereğinden düşük akım değerine sahip bir filtre kullanılmamalıdır.

Terminalli ve Kablolu EMI Filtre Modelleri

Endüstriyel EMI filtre modelleri bağlantı yapısına göre terminalli veya hazır kablolu olarak sunulabilir. Terminalli filtreler elektrik panosunda düzenli kablolama yapılmasını kolaylaştırırken, kablolu modeller cihaz içi bağlantılarda ve sınırlı montaj alanlarında avantaj sağlayabilir.

Bağlantı tipi seçilirken pano yerleşimi, kullanılacak kablo kesiti, bakım kolaylığı, izolasyon şartları ve bağlantı güvenliği dikkate alınmalıdır. Filtrenin metal gövdesi, uygun bir yüzeye sağlam şekilde monte edilmeli ve koruyucu topraklama bağlantısı ihmal edilmemelidir.

Trifaze EMI Filtre Seçim Rehberi

Doğru trifaze parazit filtresi seçimi, sistemdeki parazit sorunlarının azaltılması ve filtrenin güvenli çalışması açısından önemlidir. Filtre satın almadan önce aşağıdaki teknik kriterler incelenmelidir.

Çalışma Gerilimi

Filtrenin gerilim değeri, kullanılacağı üç fazlı şebeke ile uyumlu olmalıdır. Meon Robotik Otomasyon kategorisindeki Aerodev modelleri 440V değerine sahip ürünlerden oluşmaktadır. Bununla birlikte gerçek sistem gerilimi, faz yapısı ve bağlantı şeması mutlaka kontrol edilmelidir.

Nominal Akım Değeri

10A EMI filtre, 20A EMI filtre veya 30A EMI filtre seçimi yapılırken sürücünün ya da makinenin şebeke giriş akımı esas alınmalıdır. Filtrenin nominal akımı, cihazın maksimum çalışma koşullarındaki giriş akımından düşük olmamalıdır. Güvenli bir seçim için sürekli yük, kısa süreli akım artışları ve ortam koşulları değerlendirilmelidir.

Filtrenin Kullanılacağı Cihaz

Bir inverter EMI filtresi seçilirken inverterin gücü, anahtarlama frekansı, motor kablosunun uzunluğu ve panodaki diğer elektronik cihazlar göz önünde bulundurulmalıdır. Servo sürücüler, frekans invertörleri ve anahtarlamalı güç kaynakları farklı seviyelerde parazit oluşturabilir. Bu nedenle tek başına akım değeri, her uygulamada yeterli seçim kriteri değildir.

Montaj ve Topraklama

EMC filtre performansı yalnızca ürünün teknik yapısına değil, montaj şekline de bağlıdır. Filtre, parazit üreten cihazın şebeke girişine mümkün olduğunca yakın yerleştirilmelidir. Filtre ile sürücü arasındaki kablolar kısa tutulmalı, filtrelenmiş ve filtrelenmemiş kabloların birbirine paralel şekilde uzun mesafe ilerlemesinden kaçınılmalıdır.

Metal gövdenin pano şasesine geniş yüzeyli ve düşük empedanslı biçimde bağlanması önerilir. Boyalı veya yalıtkan yüzeyler elektriksel teması zayıflatabileceği için montaj yüzeyi uygun şekilde hazırlanmalıdır. Koruyucu topraklama bağlantısı, elektrik güvenliği ve filtreleme performansı açısından kritik öneme sahiptir.

Trifaze EMI Filtre Kullanım Alanları

• Üç fazlı inverter ve frekans konvertörü uygulamaları
• Servo motor ve servo sürücü sistemleri
• CNC router, torna ve işleme merkezleri
• Endüstriyel otomasyon ve PLC kontrol panoları
• Konveyör, paketleme ve dolum makineleri
• Pompa, fan, kompresör ve havalandırma sistemleri
• Robotik üretim hatları ve hareket kontrol uygulamaları
• Tekstil, plastik, metal ve ahşap işleme makineleri
• Endüstriyel güç elektroniği ve anahtarlamalı sistemler
• Hassas sensör ve ölçüm cihazlarının bulunduğu elektrik panoları

Trifaze Şebeke Filtresinin Avantajları

• Şebeke hattı üzerinden yayılan yüksek frekanslı parazitlerin azaltılmasına yardımcı olur.
• PLC, sensör, enkoder ve haberleşme cihazlarının daha kararlı çalışmasını destekler.
• İnverter ve servo sürücü kaynaklı elektriksel gürültünün sınırlandırılmasına katkı sağlar.
• Kontrol panolarındaki elektromanyetik uyumluluğun geliştirilmesine yardımcı olur.
• Ölçüm sinyallerinde ve veri iletişiminde oluşabilecek hataların azaltılmasını destekler.
• 10A, 20A ve 30A seçenekleri sayesinde farklı güçteki sistemlere uyarlanabilir.
• Terminalli ve kablolu bağlantı seçenekleriyle farklı montaj ihtiyaçlarına cevap verebilir.
• Endüstriyel makinelerde daha düzenli ve profesyonel bir pano altyapısı oluşturulmasına katkı sağlar.

Sıkça Sorulan Sorular

Trifaze EMI filtre motor çıkışına mı bağlanır?

Şebeke tipi EMI filtreler genel olarak elektrik şebekesi ile inverter veya sürücünün giriş tarafı arasına bağlanır. Motor çıkışında kullanılacak filtreler farklı teknik özelliklere sahip olabilir. Ürünün bağlantısı mutlaka üretici şemasına göre yapılmalıdır.

10A yerine 20A EMI filtre kullanılabilir mi?

Gerilim, faz yapısı ve diğer teknik özellikler uyumlu olduğu sürece daha yüksek nominal akıma sahip bir filtre kullanılabilir. Ancak sadece akım değerine bakılarak karar verilmemeli; kaçak akım, montaj alanı ve filtreleme karakteristiği de değerlendirilmelidir.

EMI filtre inverter arızasını önler mi?

EMI filtre bir aşırı gerilim koruyucu veya motor koruma cihazı değildir. Temel görevi yüksek frekanslı elektromanyetik parazitleri azaltmaktır. Sigorta, termik koruma, kaçak akım koruması ve aşırı gerilim koruması gerektiğinde ayrıca planlanmalıdır.

EMI filtre neden topraklanmalıdır?

Filtrenin iç yapısındaki parazit bastırma elemanlarının doğru çalışabilmesi ve elektrik güvenliğinin sağlanması için uygun koruyucu topraklama gerekir. Eksik veya hatalı topraklama, filtreleme performansını düşürebilir ve güvenlik riski oluşturabilir.

EMI filtre ile ferrit nüve aynı işi mi yapar?

Her iki ürün de parazit azaltma amacıyla kullanılabilse de çalışma yapıları ve kullanım noktaları farklıdır. Şebeke EMI filtresi hat üzerine bağlanan kapsamlı bir filtreleme çözümüdür. Ferrit nüveler ise belirli kablolardaki yüksek frekanslı ortak mod gürültünün azaltılmasına yardımcı olan destekleyici elemanlardır.

Filtrenin akım değeri nasıl hesaplanır?

Filtre akımı belirlenirken motorun sadece çıkış akımına değil, kullanılan sürücünün şebeke giriş akımına bakılmalıdır. Sürekli çalışma akımı, yüklenme şartları ve üretici tavsiyeleri dikkate alınarak uygun güvenlik payı bırakılmalıdır.

Tek bir EMI filtre birden fazla sürücü için kullanılabilir mi?

Teorik olarak toplam akım ve filtre özellikleri uygun olduğunda ortak filtreleme yapılabilir. Ancak sürücüler arasında parazit etkileşimi oluşabileceği için profesyonel uygulamalarda her sürücünün ayrı filtrelenmesi daha kontrollü bir çözüm sağlayabilir. Sistem tasarımı yetkili elektrik veya otomasyon uzmanı tarafından değerlendirilmelidir.
