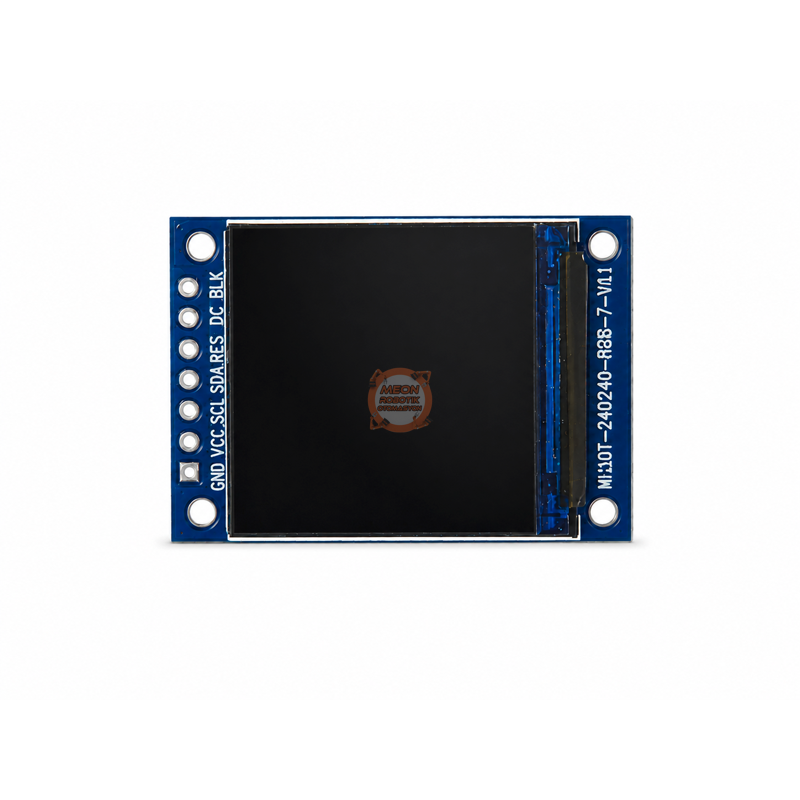

1.3 İnç IPS TFT LCD Ekran Modülü 240x240
TFT LCD, 1.3 inç IPS panel ve 240x240 piksel çözünürlüğe sahip kompakt renkli ekran modülüdür. SPI haberleşme arayüzü sayesinde mikrodenetleyici tabanlı projelerde yazı, grafik, simge ve kullanıcı arayüzlerinin görüntülenmesi için kullanılabilir. Ekranda ST7789 sürücü kontrolcüsü bulunmaktadır.
302,20 ₺
Stok Kodu
sk2090
Fiyat
5,25 USD + KDV
Havale
293,14 TL
(%3,00 havale indirimi)
1.3 İnç IPS TFT LCD Ekran Modülü 240x240
TFT LCD, 1.3 inç ekran boyutu ve 240x240 piksel çözünürlüğü ile küçük boyutlu elektronik projelerde renkli görüntüleme ihtiyacını karşılayan IPS ekran modülüdür. ST7789 sürücüsü üzerinden kontrol edilen ekran; metin, grafik, sensör verileri, menüler ve durum bilgilerinin görüntülenmesinde kullanılabilir. SPI arayüzü sayesinde Arduino, ESP32 ve benzeri mikrodenetleyici tabanlı uygulamalara entegre edilebilir.
IPS panel yapısı, ekranın farklı açılardan daha rahat görüntülenmesine yardımcı olur. Modül üzerinde GND, VCC, SCL, SDA, RES, DC ve BLK olmak üzere toplam 7 bağlantı noktası bulunur. Kart üzerinde ayrı bir CS pini dışarı alınmamıştır. SDA hattı SPI veri aktarımı, SCL hattı saat sinyali, DC hattı veri/komut seçimi ve RES hattı ekranın sıfırlanması için kullanılır.
Bu TFT LCD modülünün VCC çalışma gerilimi 3.3 V olarak belirtilmektedir. 5 V lojik seviyeli kontrol kartlarıyla kullanılırken sinyal hatlarında uygun seviye dönüştürme yapılması önerilir.
Öne Çıkan Özellikler
- 1.3 inç IPS TFT ekran
- 240x240 piksel çözünürlük
- ST7789 ekran sürücüsü
- Renkli görüntü desteği
- SPI haberleşme arayüzü
- 7 pin bağlantı
- 23.4 x 23.4 mm aktif görüntü alanı
- Arka ışık kontrol bağlantısı
- CS pini dışarı alınmamış kart yapısı
Kullanım Alanları
- Arduino ve mikrodenetleyici projeleri
- ESP32 tabanlı uygulamalar
- Robotik projeler
- Sensör verilerinin görüntülenmesi
- Menü ve kullanıcı arayüzleri
- Elektronik prototip ve DIY uygulamaları
Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Ekran Tipi | IPS TFT LCD |
| Ekran Boyutu | 1.3 inç |
| Çözünürlük | 240 x 240 piksel |
| Sürücü IC | ST7789 |
| Arayüz | SPI |
| Pin Sayısı | 7 pin |
| Çalışma Gerilimi | 3.3 V |

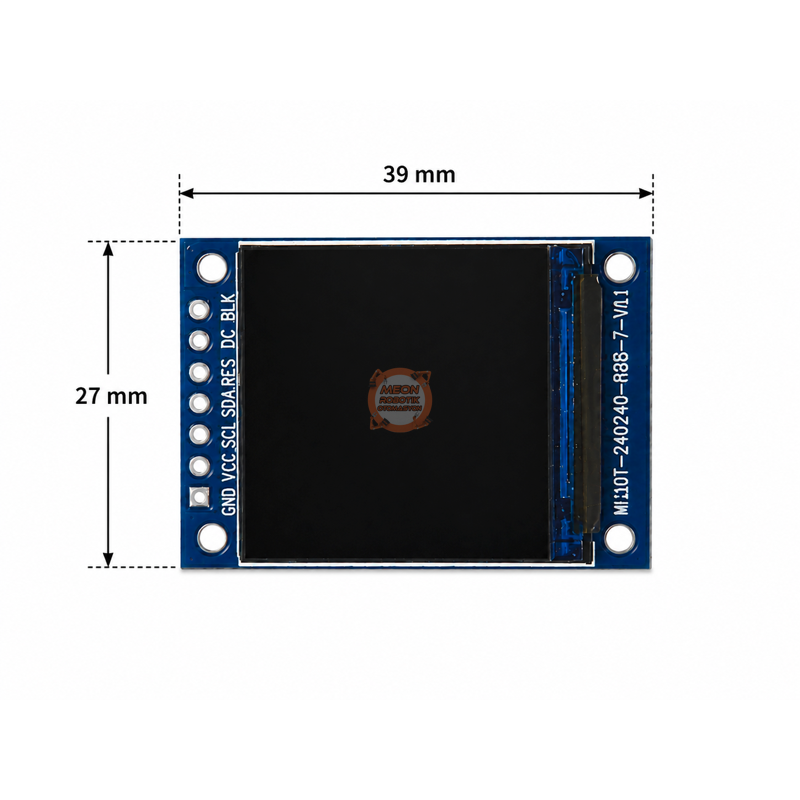

| Aktif Ekran Alanı | 23.4 x 23.4 mm |
| Çalışma Sıcaklığı | -20 °C ~ 70 °C |
| Kart Üzeri Model Kodu | M130T-240240-RGB-7-V1.1 |
Elektriksel ve Bağlantı Bilgileri
| Pin |
İşlev |
Açıklama |
|---|---|---|
| GND | Toprak | Ortak toprak bağlantısı |
| VCC | Besleme | 3.3 V besleme |
| SCL | SPI Clock | SPI saat hattı |
| SDA | SPI Data | SPI veri hattı |
| RES | Reset | Ekran reset bağlantısı |
| DC | Data / Command | Veri ve komut seçimi |
| BLK | Backlight | Arka ışık kontrolü |

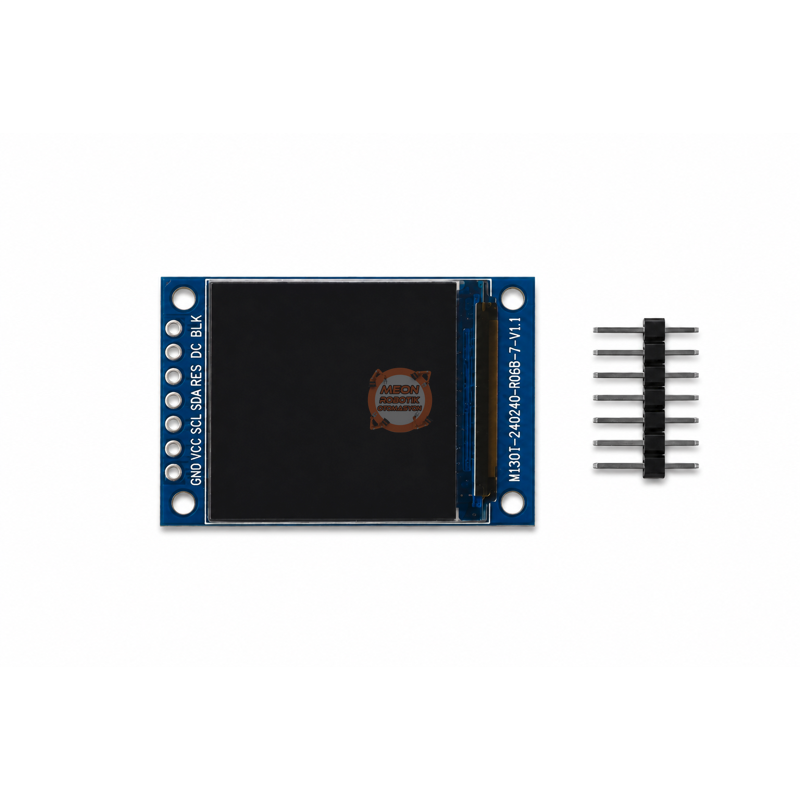

Paket İçeriği
- 1 Adet 1.3 İnç IPS TFT LCD 240x240 Ekran Modülü
- 1 Adet 7 Pin Erkek Header
