Çelik Gövde Hareketli Kablo Kanalı

Çelik gövde hareketli kablo kanalı; CNC makineleri, endüstriyel otomasyon sistemleri, takım tezgâhları, robotik uygulamalar ve ağır çalışma koşullarına sahip hareketli makinelerde kablo ve hortumların güvenli biçimde taşınmasını sağlayan dayanıklı bir kablo taşıma sistemidir. Makinenin hareketli eksenleriyle birlikte kontrollü şekilde ilerleyen kanal yapısı; elektrik kablolarının, servo motor kablolarının, enkoder hatlarının, pnömatik hortumların ve hidrolik bağlantıların düzenli tutulmasına yardımcı olur.

Metal ve çelik gövdeli hareketli kablo kanalları, yüksek mekanik dayanım gerektiren uygulamalarda plastik kablo kanallarına güçlü bir alternatif sunar. Özellikle sıcak metal talaşı, kesme sıvısı, yağ, metal parçacıkları, sürtünme ve mekanik darbe riskinin bulunduğu çalışma ortamlarında kabloların korunmasına katkı sağlar.

Çelik Hareketli Kablo Kanalı Nedir?

Çelik hareketli kablo kanalı, sabit ve hareketli makine parçaları arasındaki enerji, veri, sinyal, hava ve sıvı hatlarını belirli bir hareket doğrultusunda yönlendiren mekanik taşıma sistemidir. Birbirine bağlı metal baklalardan meydana gelen kanal, makine ekseninin ileri ve geri hareketi sırasında kontrollü şekilde açılıp kapanır.

Bu yapı sayesinde kanal içerisinde bulunan kabloların rastgele bükülmesi, dolaşması, makinenin hareketli parçalarına takılması veya bağlantı noktalarından çekilmesi önlenmeye çalışılır. Uygun ölçü ve bükülme yarıçapına sahip bir çelik kablo kanalı, sistem içerisindeki kablo ve hortumların daha düzenli, güvenli ve uzun ömürlü kullanılmasına yardımcı olabilir.

Çelik Gövdeli Kablo Kanalının Avantajları

• Yüksek mekanik dayanım: Ağır kablo demetleri ve hortum grupları için sağlam bir taşıma yapısı sunar.
• Darbe direnci: Metal parçaları, talaş ve makine içerisindeki dış etkilere karşı koruma sağlar.
• Düzenli kablo yönetimi: Güç, sinyal, veri ve hortum hatlarının belirli bir güzergâhta taşınmasına yardımcı olur.
• Kontrollü hareket: Kabloların düzensiz şekilde bükülmesini, dolaşmasını ve makine parçalarına takılmasını azaltır.
• Ağır çalışma koşullarına uygunluk: Endüstriyel üretim alanlarında ve yoğun hareket döngülerinde kullanılabilir.
• Bakım kolaylığı: Kabloların düzenli yerleşimi, arıza tespiti ve kablo değişimi sırasında kolaylık sağlar.
• Çoklu hat taşıma: Elektrik kabloları, pnömatik hortumlar ve uygun hidrolik hatlar aynı sistem içerisinde yönlendirilebilir.
• Uzun süreli kullanım: Doğru ürün seçimi ve doğru montajla uzun süreli çalışma performansı sunabilir.

Çelik Gövde Hareketli Kablo Kanalı Nerelerde Kullanılır?

Çelik gövdeli hareketli kablo taşıma kanalları, tekrarlı hareketin ve yüksek mekanik zorlanmanın bulunduğu birçok makine ve otomasyon sisteminde kullanılabilir.

• CNC router makineleri
• CNC işleme merkezleri
• CNC torna ve freze tezgâhları
• Lazer kesim makineleri
• Plazma kesim sistemleri
• Fiber lazer makineleri
• Endüstriyel robotlar ve robotik kollar
• Kaynak otomasyon sistemleri
• Portal ve gantry hareket sistemleri
• Otomatik yükleme ve boşaltma makineleri
• Konveyör ve transfer sistemleri
• Pres ve sac işleme makineleri
• Mermer ve taş işleme makineleri
• Ahşap ve kompozit işleme makineleri
• Vinç ve kaldırma sistemleri
• Servo motorlu lineer hareket uygulamaları
• Pnömatik ve hidrolik otomasyon sistemleri
• Özel üretim makineleri

Hareketli Kablo Kanalında Hangi Hatlar Taşınabilir?

Çelik kablo taşıma kanalları yalnızca elektrik kabloları için kullanılmaz. Kanalın iç genişliğine, iç yüksekliğine, taşıma kapasitesine ve ayırıcı yapısına bağlı olarak farklı kablo ve hortum grupları birlikte taşınabilir.

• Servo motor güç kabloları
• Servo motor enkoder kabloları
• Step motor bağlantı kabloları
• Spindle motor güç kabloları
• Frenleme ve motor kontrol kabloları
• Sensör ve limit switch kabloları
• Proximity sensör bağlantıları
• PLC giriş ve çıkış kabloları
• Ethernet ve endüstriyel haberleşme kabloları
• Kontrol ve sinyal kabloları
• Pnömatik hava hortumları
• Hidrolik hortumlar
• Soğutma sıvısı hatları
• Merkezi yağlama hortumları

Önemli: Motor güç kabloları, enkoder kabloları ve hassas sinyal kabloları mümkün olduğunca ayrı bölmeler içerisinde taşınmalıdır. Bu yerleşim, elektromanyetik parazit riskinin ve kablolar arasındaki mekanik sürtünmenin azaltılmasına yardımcı olur.

Çelik Hareketli Kablo Kanalı Nasıl Seçilir?

Doğru hareketli kablo kanalı seçimi yapılırken yalnızca kanalın dış ölçülerine veya fiyatına bakılmamalıdır. Taşınacak kabloların yapısı, toplam ağırlık, makinenin hareket mesafesi, hareket hızı ve ortam koşulları birlikte değerlendirilmelidir.

1. Kanal İç Yüksekliği

Kanalın iç yüksekliği, içerisinden geçirilecek en kalın kablo veya hortumun dış çapına uygun olmalıdır. Kablo, kanal içerisinde sıkışmamalı ve hareket sırasında kanal gövdesine sürekli baskı uygulamamalıdır.

2. Kanal İç Genişliği

İç genişlik belirlenirken taşınacak bütün kabloların ve hortumların toplam kapladığı alan hesaplanmalıdır. Kablolar üst üste yığılmamalı ve mümkün olduğunca yan yana, düzenli biçimde yerleştirilmelidir. Gelecekte yapılabilecek kablo ilaveleri için belirli miktarda boşluk bırakılması faydalıdır.

3. Bükülme Yarıçapı

Kablo kanalının bükülme yarıçapı, kanal içerisinde taşınan en hassas kablonun izin verilen minimum bükülme yarıçapından küçük olmamalıdır. Gereğinden dar bükülme yarıçapı; kablo damarlarına, ekranlama katmanına, dış kılıfa veya hortum yapısına zarar verebilir.

4. Kablo ve Hortum Ağırlığı

Kanal içerisine yerleştirilecek kablo ve hortumların metre başına toplam ağırlığı hesaplanmalıdır. Ağır kablo demetlerinde kanalın taşıma kapasitesi, bağlantı ayakları ve destek sistemi özellikle kontrol edilmelidir.

5. Hareket Mesafesi

Makinenin eksen stroku, gerekli kanal uzunluğunun belirlenmesinde temel kriterlerden biridir. Kanal uzunluğu hesaplanırken sabit bağlantı noktası, hareketli bağlantı noktası, bükülme bölgesi ve montaj payı birlikte değerlendirilmelidir.

6. Çalışma Hızı ve Hareket Sıklığı

Yüksek hızlı ve sürekli tekrarlanan hareketlerde kanalın dinamik çalışma özellikleri önem kazanır. Ani hızlanma ve yavaşlamaların bulunduğu makinelerde bağlantı noktalarının sağlamlığı ve kanalın hareket kararlılığı kontrol edilmelidir.

7. Çalışma Ortamı

Metal talaşı, yağ, kesme sıvısı, toz, nem, yüksek sıcaklık veya mekanik darbe bulunan ortamlarda kanalın gövde malzemesi çalışma şartlarına uygun olmalıdır. Çelik gövdeli kablo kanalları, mekanik korumanın öncelikli olduğu zorlu endüstriyel ortamlarda tercih edilebilir.

Kanal Doluluk Oranı Neden Önemlidir?

Hareketli kablo kanalının iç bölümü tamamen doldurulmamalıdır. Kabloların bükülme sırasında rahatça hareket edebilmesi, birbirine sürtünmemesi ve kanal içerisinde sıkışmaması için çalışma boşluğu bırakılmalıdır.

Aşırı dolu bir kablo kanalı; kabloların ısınmasına, dış kılıfların aşınmasına, hortumların ezilmesine ve sistemin hareket ömrünün azalmasına neden olabilir. Farklı çap, ağırlık ve işlevdeki hatlar mümkün olduğunca ayırıcı bölmeler kullanılarak düzenlenmelidir.

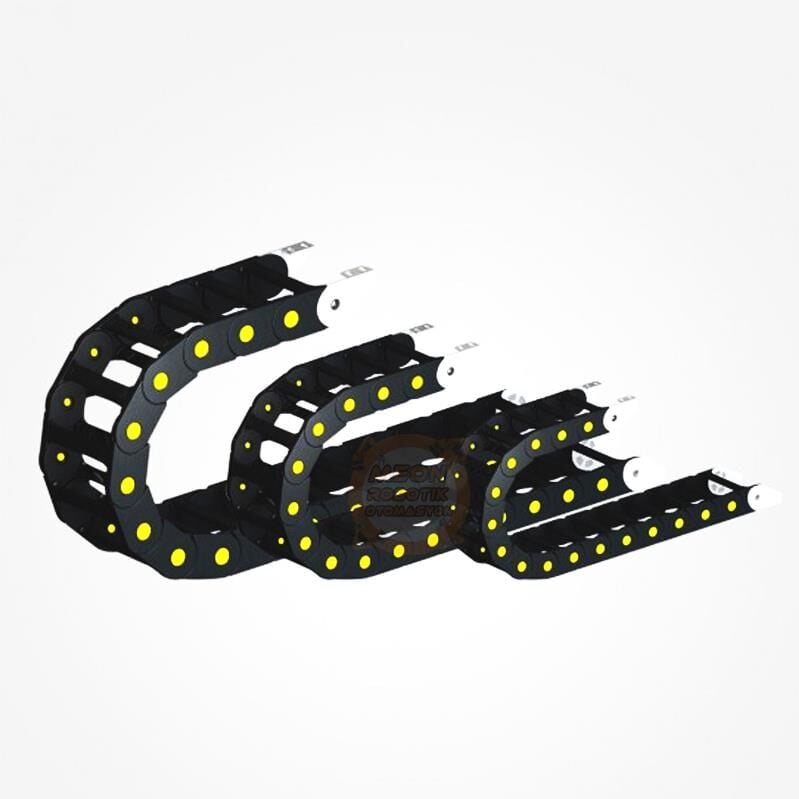

Çelik ve Plastik Hareketli Kablo Kanalı Arasındaki Farklar

Plastik hareketli kablo kanalları; hafif yapıları, sessiz çalışma özellikleri ve kolay montaj avantajları sayesinde birçok standart otomasyon uygulamasında kullanılır. Çelik gövdeli hareketli kablo kanalları ise ağır yüklerin, yüksek mekanik zorlanmanın, sıcak talaşın ve darbe riskinin bulunduğu makinelerde ön plana çıkar.

Her uygulamada çelik kanal kullanılması gerekli değildir. Ürün seçimi yapılırken makinenin hızı, taşıdığı kablo yükü, hareket sıklığı, ortam sıcaklığı, talaş miktarı ve bakım şartları değerlendirilmelidir. Yüksek mekanik dayanım ve güçlü dış koruma gerektiğinde çelik gövdeli modeller uygun bir çözüm olabilir.

Çelik Hareketli Kablo Kanalı Montajı

Kablo kanalından verimli sonuç alınabilmesi için montajın doğru yapılması gerekir. Hatalı bağlantı, yanlış bükülme yarıçapı veya aşırı kablo doluluğu kanalın ve içerisindeki kabloların kullanım ömrünü azaltabilir.

1. Kanalın sabit ve hareketli bağlantı uçları doğru yönde monte edilmelidir.
2. Kablolar kanal içerisine gergin biçimde yerleştirilmemelidir.
3. Kablolar aşırı gevşek bırakılarak üst üste binmesine izin verilmemelidir.
4. Güç, sinyal ve veri kabloları mümkün olduğunca ayrılmalıdır.
5. Farklı çap ve ağırlıktaki hatlar ayırıcılarla düzenlenmelidir.
6. Kanal güzergâhında keskin köşe, çıkıntı veya hareketi engelleyecek parça bulunmamalıdır.
7. Kabloların iki uçtaki bağlantı bölgelerinde çekme yükü azaltılmalıdır.
8. Uzun hareket mesafelerinde uygun destek kanalı veya kılavuz sistemi kullanılmalıdır.
9. Montaj tamamlandıktan sonra sistem önce düşük hızda çalıştırılmalıdır.
10. Tam strok boyunca sürtünme, takılma ve anormal ses kontrolü yapılmalıdır.

Çelik Kablo Kanalı Bakımı Nasıl Yapılır?

Çelik hareketli kablo kanalları düzenli aralıklarla kontrol edilmelidir. Kanal baklalarında deformasyon, bağlantı elemanlarında gevşeme, kablolarda sürtünme izi veya hortumlarda ezilme görülmesi durumunda sistem durdurularak gerekli müdahale yapılmalıdır.

• Kanal baklaları ve bağlantı noktaları kontrol edilmelidir.
• Kanal içerisine giren talaş ve yabancı maddeler temizlenmelidir.
• Kabloların kanal içerisinde üst üste binip binmediği incelenmelidir.
• Kablo dış kılıflarında aşınma ve çatlak kontrolü yapılmalıdır.
• Sabit ve hareketli bağlantı ayaklarının vidaları kontrol edilmelidir.
• Kanalın hareket güzergâhındaki hizası gözden geçirilmelidir.

CNC Makinelerinde Çelik Kablo Kanalı Kullanımı

CNC makinelerinde spindle motor, servo motor, step motor, enkoder, limit switch, sensör, yağlama ve soğutma sistemlerine ait çok sayıda kablo ve hortum bulunur. Bu bağlantıların makine eksenleriyle birlikte sürekli hareket etmesi, düzenli bir kablo taşıma sistemi kullanılmasını gerekli hâle getirir.

Çelik gövde hareketli kablo kanalı; özellikle metal işleyen CNC makinelerinde meydana gelen sıcak talaş, kesici sıvı ve mekanik darbe etkilerine karşı güçlü bir koruma çözümü sunar. Kanal ölçüsü doğru seçildiğinde hareketli eksenlerdeki kabloların düzenli biçimde taşınmasına ve makinenin daha güvenli çalışmasına yardımcı olur.

Neden Çelik Gövde Hareketli Kablo Kanalı Kullanılmalıdır?

Hareketli makinelerde serbest bırakılan kablolar zamanla birbirine dolanabilir, yüzeylere sürtünebilir veya hareketli mekanizmalara takılabilir. Bu durum kablo kopması, sinyal kaybı, motor arızası, plansız makine duruşu ve üretim kaybı gibi sorunlara yol açabilir.

Çelik kablo taşıma kanalı kullanılması; kabloların belirlenen güzergâhta kalmasına, hareket sırasında korunmasına ve bakım işlemlerinin daha düzenli yapılmasına katkı sağlar. Özellikle ağır sanayi makinelerinde doğru seçilmiş bir kablo taşıma sistemi, makinenin güvenilirliği açısından önemli bir bileşendir.

Çelik Gövde Hareketli Kablo Kanalı Fiyatları

Çelik gövde hareketli kablo kanalı fiyatları; kanalın iç ve dış ölçülerine, bükülme yarıçapına, toplam uzunluğuna, gövde yapısına, bağlantı aparatlarına ve taşıma kapasitesine göre değişebilir. Ürün karşılaştırması yapılırken yalnızca fiyat değil, makinenin çalışma şartlarına uygunluk da dikkate alınmalıdır.

Yanlış ölçüde veya yetersiz taşıma kapasitesine sahip bir ürün, kısa sürede kablolarda aşınmaya ve makine hareketinde sorunlara neden olabilir. Bu nedenle satın alma öncesinde taşınacak kabloların çapı, toplam ağırlığı, hareket mesafesi ve istenen bükülme yarıçapı belirlenmelidir.

Sıkça Sorulan Sorular

Çelik hareketli kablo kanalı hangi makinelerde kullanılır?

CNC tezgâhları, lazer ve plazma kesim makineleri, robotik sistemler, konveyörler, presler, kaynak makineleri ve özel otomasyon projelerinde kullanılabilir.

Çelik kablo kanalından pnömatik hortum geçirilebilir mi?

Kanalın iç ölçüsü, bükülme yarıçapı ve taşıma kapasitesi uygun olduğu sürece pnömatik hortumlar taşınabilir. Hortumun izin verilen minimum bükülme yarıçapına dikkat edilmelidir.

Güç ve enkoder kablosu aynı kanal içerisinde taşınabilir mi?

Taşınabilir ancak elektromanyetik parazit riskini azaltmak için güç ve enkoder kablolarının ayrı bölmelerde veya ayırıcılarla birbirinden ayrılarak taşınması önerilir.

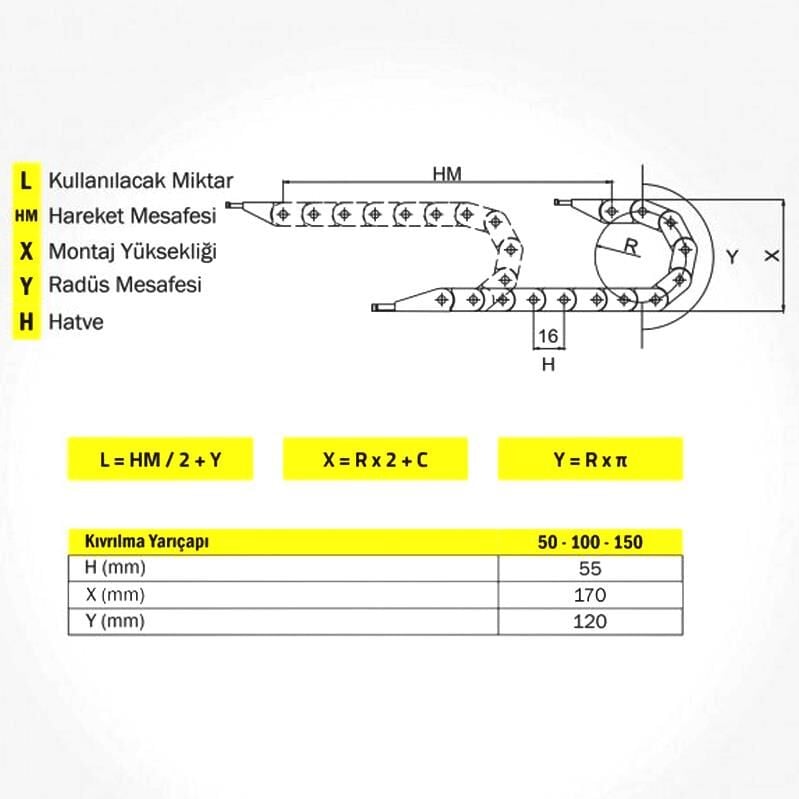

Kanal uzunluğu nasıl hesaplanır?

Kanal uzunluğu belirlenirken makinenin hareket stroku, sabit bağlantı noktası, hareketli bağlantı noktası, bükülme yarıçapı ve montaj payı birlikte değerlendirilmelidir.

Çelik kablo kanalı tamamen doldurulabilir mi?

Hayır. Kabloların hareket edebilmesi ve bükülme sırasında sıkışmaması için kanal içerisinde yeterli çalışma boşluğu bırakılmalıdır.

Plastik yerine neden çelik kablo kanalı tercih edilir?

Çelik modeller; ağır yük, sıcak talaş, mekanik darbe ve zorlu çalışma koşullarının bulunduğu uygulamalarda daha yüksek mekanik koruma sağlamak amacıyla tercih edilir.

Çelik hareketli kablo kanalı dış ortamda kullanılabilir mi?

Kullanım uygunluğu ürünün malzeme yapısına, yüzey kaplamasına ve ortam koşullarına bağlıdır. Nem, su, kimyasal ve korozyon bulunan ortamlarda ürün özellikleri mutlaka kontrol edilmelidir.

Meon Robotik Otomasyon Çelik Hareketli Kablo Kanalı Çözümleri

Meon Robotik Otomasyon çelik gövde hareketli kablo kanalı kategorisinde; CNC makineleri, robotik sistemler, özel üretim makineleri ve endüstriyel otomasyon projelerinde kullanılabilecek dayanıklı kablo taşıma çözümlerini inceleyebilirsiniz.

Projeniz için ürün seçimi yaparken kanal iç ölçüsü, bükülme yarıçapı, hareket mesafesi, kablo ağırlığı ve çalışma ortamı gibi teknik kriterleri dikkate alabilirsiniz. Uygun çelik hareketli kablo kanalı modelini seçerek kablo ve hortumlarınızın daha düzenli ve güvenli biçimde taşınmasını sağlayabilirsiniz.
