TZCMeon 12V DC 1000N lineer aktüatör motor modelleri; elektrik enerjisini kontrollü doğrusal harekete dönüştürmek için kullanılan kompakt, dayanıklı ve pratik hareket sistemleridir. İleri ve geri yönde hareket edebilen bu elektrikli lineer motorlar; kapak, platform, koltuk, masa, pencere, güneş paneli, tarım makinesi ve özel otomasyon mekanizmalarının açılması, kapanması, kaldırılması, indirilmesi veya konumlandırılması için kullanılabilir.

DC gerilimle çalışan lineer aktüatörler, pnömatik ya da hidrolik sistemlere ihtiyaç duyulmadan doğrusal hareket oluşturulmasına imkân verir. Kompresör, hava hattı, hidrolik pompa veya yağ sistemi gerektirmeyen yapıları sayesinde küçük ve orta ölçekli otomasyon projelerinde kolay uygulanabilen bir hareket çözümü sunar.

Kategorimizde farklı strok uzunluklarına, çalışma gerilimlerine ve taşıma kuvvetlerine sahip lineer aktüatör motor seçenekleri bulunmaktadır. Projeniz için ürün seçimi yaparken yalnızca motorun kuvvet değerine değil; strok mesafesine, kapalı ve açık uzunluğuna, hareket hızına, çalışma gerilimine, montaj şekline ve kullanım sıklığına da dikkat edilmelidir.

Lineer aktüatör motor, döner motor hareketini bir vida, somun ve dişli mekanizması yardımıyla ileri-geri doğrusal harekete çeviren elektromekanik bir tahrik sistemidir. Motor çalıştığında aktüatör mili dışarı doğru uzar veya gövde içerisine geri çekilir. Böylece bağlı olduğu mekanizma kontrollü biçimde hareket ettirilebilir.

Elektrikli lineer aktüatörlerin hareket yönü genellikle DC besleme kablolarının kutupları değiştirilerek kontrol edilir. Bir yönde enerji verildiğinde mil ileri gider, bağlantı kutupları ters çevrildiğinde ise geri hareket eder. Röle kartı, lineer motor kontrol kartı, uzaktan kumanda sistemi, anahtar, PLC veya mikrodenetleyici tabanlı kontrol devreleriyle otomatik hareket sistemleri kurulabilir.

• Doğrusal ileri-geri hareket: Döner motor hareketini kontrollü lineer harekete dönüştürür.
• DC çalışma gerilimi: Akü, adaptör veya uygun DC güç kaynağıyla çalıştırılabilir.
• Farklı strok seçenekleri: Kısa ve uzun hareket mesafesi gerektiren projelere uygun alternatifler sunar.
• İtme ve çekme özelliği: Uygun mekanik bağlantıyla yükleri ileri itmek veya geri çekmek için kullanılabilir.
• Kompakt gövde yapısı: Sınırlı montaj alanına sahip mekanizmalara entegre edilebilir.
• Kolay yön kontrolü: Besleme kutupları değiştirilerek ileri ve geri hareket sağlanabilir.
• Dahili limit anahtarı: Uygun modellerde strok sonlarında motorun otomatik olarak durmasını sağlar.
• Düşük bakım ihtiyacı: Pnömatik ve hidrolik sistemlere göre daha sade bir hareket mekanizması sunar.
• Geniş kullanım alanı: Ev otomasyonu, tarım, endüstri, mobilya, araç ve hobi projelerinde kullanılabilir.

12V DC, lineer aktüatörün doğru akımla çalışan nominal besleme gerilimini ifade eder. Bu tip aktüatörler uygun akım kapasitesine sahip 12V DC adaptör, SMPS güç kaynağı, araç aküsü veya batarya sistemiyle çalıştırılabilir. Güç kaynağının yalnızca 12V çıkış vermesi yeterli değildir; motorun ilk kalkış ve yük altındaki akım ihtiyacını da karşılayabilmesi gerekir.

1000N kuvvet, teorik olarak yaklaşık 102 kilogram-kuvvete karşılık gelir. Ancak bu değer, aktüatörün her bağlantı açısında 102 kilogramlık bir yükü doğrudan kaldırabileceği anlamına gelmez. Gerçek kaldırma kapasitesi; mekanizmanın açısı, bağlantı noktaları, kaldıraç oranı, sürtünme, yük merkezi, hareket yönü ve güvenlik katsayısına göre değişir.

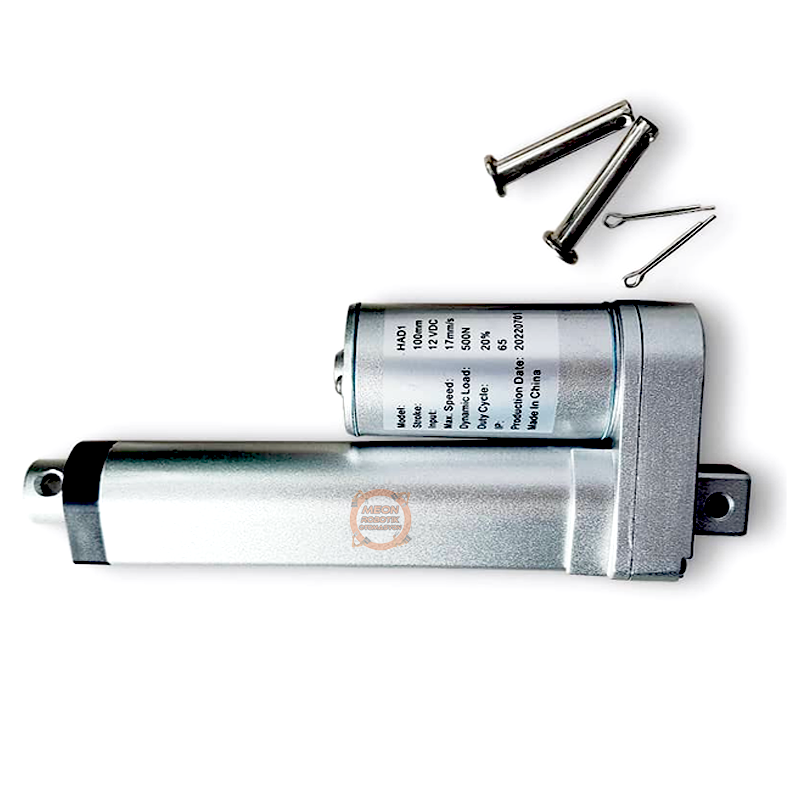

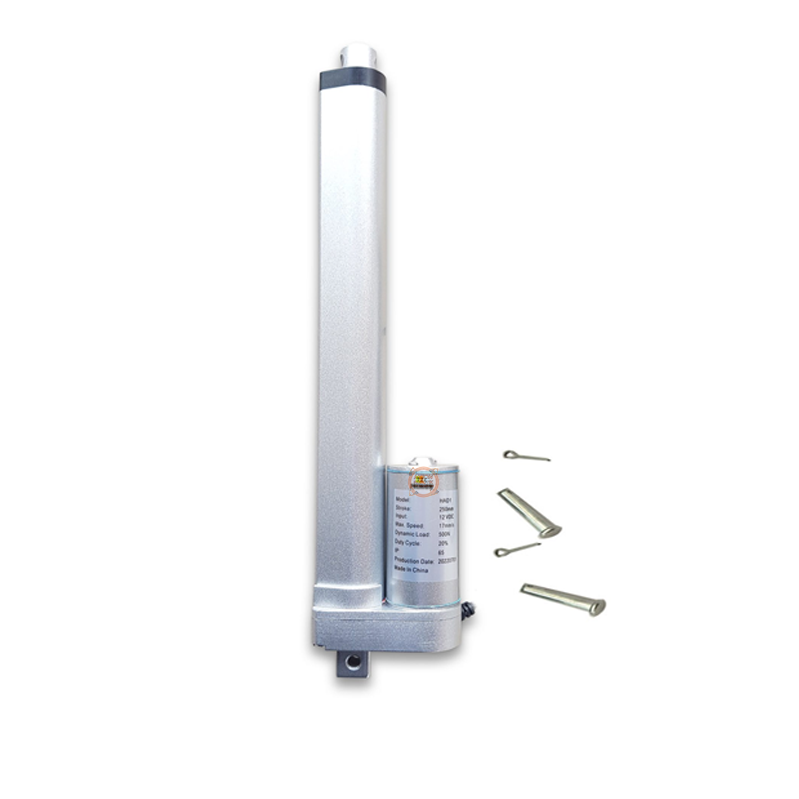

Strok mesafesi, aktüatör milinin tamamen kapalı konumdan tamamen açık konuma kadar yaptığı net doğrusal hareketi ifade eder. Örneğin 100 mm stroklu bir aktüatörün hareketli mili yaklaşık 100 mm uzarken, 250 mm stroklu model yaklaşık 250 mm hareket sağlar.

Strok uzunluğu seçilirken mekanizmanın ihtiyaç duyduğu gerçek hareket mesafesi ölçülmelidir. Gereğinden kısa strok mekanizmanın yeterince açılamamasına, gereğinden uzun strok ise bağlantı parçalarının zorlanmasına veya mekanik hasara neden olabilir. Aktüatörün kapalı ve açık toplam uzunlukları da montaj alanıyla birlikte değerlendirilmelidir.

Elektrikli lineer aktüatör motorlar, manuel olarak hareket ettirilen pek çok mekanizmanın elektrikli veya otomatik hâle getirilmesinde kullanılabilir. Başlıca kullanım alanları şunlardır:

• Elektrikli masa yükseltme ve indirme sistemleri
• Hasta yatağı ve medikal yatak uygulamaları
• Elektrikli koltuk ve televizyon koltuğu mekanizmaları
• Masaj koltuğu ve dinlenme koltuğu sistemleri
• Dişçi koltuğu ve muayene masası uygulamaları
• Otomatik pencere açma ve kapatma sistemleri
• Sera havalandırma pencereleri
• Çatı kapağı ve havalandırma kapağı sistemleri
• Güneş paneli açı ve yön ayarlama sistemleri
• Güneş takip mekanizmaları
• Uydu ve çanak anten yönlendirme sistemleri
• Tarım makineleri ve tarımsal otomasyon uygulamaları
• Yemleme, kapak ve vana hareket mekanizmaları
• Elektrikli bagaj ve araç kapağı uygulamaları
• Karavan pencere, tavan ve yatak mekanizmaları
• Tekne kapağı ve deniz aracı projeleri
• Makine koruma kapağı açma-kapama sistemleri
• Konveyör yönlendirme ve ürün ayırma mekanizmaları
• Robotik ve mekatronik projeler
• Endüstriyel kaldırma ve konumlandırma sistemleri
• Özel makine ve prototip uygulamaları

Doğru lineer aktüatör seçimi, sistemin güvenli ve verimli çalışması açısından önemlidir. Ürün seçimi sırasında aşağıdaki teknik kriterler birlikte değerlendirilmelidir.

1. İtme ve Çekme Kuvveti

Aktüatörün Newton cinsinden belirtilen kuvvet değeri, mekanizmanın ihtiyaç duyduğu yükten daha yüksek olmalıdır. Yükün açılı kaldırılması, bağlantı kolunun kısa olması veya yük merkezinin aktüatörden uzakta bulunması gerekli kuvveti artırabilir.

2. Strok Uzunluğu

Strok uzunluğu, sistemin ihtiyaç duyduğu net hareket mesafesine göre seçilmelidir. Aktüatörün mekanik sonuna çarpmadan istenen hareketi tamamlayabilmesi önemlidir.

3. Kapalı ve Açık Uzunluk

Aktüatör tamamen kapalıyken iki montaj noktası arasındaki mesafe ve tamamen açıldığındaki toplam uzunluk kontrol edilmelidir. Strok değeri aynı olan modellerin kapalı toplam uzunlukları farklı olabilir.

4. Hareket Hızı

Yüksek kuvvetli lineer aktüatörler genellikle daha düşük hızda hareket eder. Uygulamada hızlı hareket mi yoksa yüksek taşıma kuvveti mi gerektiği belirlenmelidir. Ürün sayfasında belirtilen hız değeri yüksüz veya belirli yük koşullarında verilmiş olabilir.

5. Çalışma Gerilimi

Motorun 12V veya 24V çalışma gerilimi, kullanılacak güç kaynağı ve kontrol sistemiyle uyumlu olmalıdır. Ürün 12–24V destekliyor olsa bile kullanılan gerilimin hareket hızına ve akım tüketimine etkisi ürün özelliklerinden kontrol edilmelidir.

6. Çalışma Sıklığı

Lineer aktüatörlerin çoğu sürekli çalışmaya uygun değildir. Motorun belirli bir süre çalışıp ardından soğuması gerekebilir. Çok sık açılıp kapanan sistemlerde çalışma çevrimi ve termal yük dikkate alınmalıdır.

7. Çalışma Ortamı

Toz, nem, yağmur, su sıçraması, sıcaklık ve kimyasal etkiler bulunan uygulamalarda ürünün koruma sınıfı kontrol edilmelidir. Koruma sınıfı belirtilmeyen aktüatörler doğrudan yağmur veya su altında kullanılmamalıdır.

Dikey olarak kaldırılan serbest bir yükte yaklaşık hesap yapmak için kilogram değeri 9,81 ile çarpılarak Newton karşılığı bulunabilir. Örneğin 50 kg ağırlığındaki bir yükün yerçekimi kuvveti yaklaşık 490N'dur.

Ancak kapak, panel veya masa gibi dönerek açılan mekanizmalarda hesap yalnızca yükün ağırlığına göre yapılamaz. Aktüatörün menteşeye olan uzaklığı, yük merkezinin konumu, bağlantı açısı ve hareket boyunca değişen mekanik oran hesaba katılmalıdır. Özellikle kapalı konumda aktüatör ile kapak arasındaki açı dar ise gerekli başlangıç kuvveti önemli ölçüde artabilir.

İki kablolu standart DC lineer aktüatörlerde hareket yönü, motor uçlarına uygulanan polaritenin değiştirilmesiyle kontrol edilir. Bu işlem çift kutuplu yön anahtarı, DPDT anahtar, röleli kontrol kartı veya H-köprü motor sürücü kullanılarak yapılabilir.

• Manuel ileri-geri yön anahtarı
• Kablolu kumanda paneli
• Kablosuz RF uzaktan kumanda sistemi
• Röleli lineer motor kontrol kartı
• Zaman ayarlı kontrol devresi
• Limit sensörlü otomasyon sistemi
• PLC kontrollü endüstriyel sistem
• Arduino, ESP32 veya mikrodenetleyici tabanlı proje
• Akıllı ev ve uzaktan erişim sistemi

Kontrol kartı veya röle seçilirken aktüatörün nominal akımı kadar ilk kalkış ve sıkışma akımı da dikkate alınmalıdır. Kontak kapasitesi yetersiz olan anahtar veya röleler zamanla ısınabilir, yapışabilir ya da arızalanabilir.

12V DC lineer aktüatör için kullanılacak güç kaynağı, motorun yük altındaki akımını karşılayabilecek kapasitede olmalıdır. Motorun boşta çektiği akım ile maksimum yükte veya sıkışma anında çektiği akım aynı değildir. Bu nedenle güç kaynağı seçilirken yeterli akım payı bırakılmalıdır.

Güç kaynağının yetersiz olması; aktüatörün yavaş hareket etmesine, yük altında durmasına, güç kaynağının korumaya geçmesine veya gerilim düşmesine neden olabilir. Kablo kesiti ve kablo uzunluğu da gerilim kaybını azaltacak şekilde seçilmelidir.

• Güç kaynağı gerilimi aktüatörle uyumlu olmalıdır.
• Çıkış akımı motorun yük altındaki ihtiyacını karşılamalıdır.
• Uzun kablolarda uygun kablo kesiti kullanılmalıdır.
• Devreye uygun değerde sigorta eklenmelidir.
• Ters polarite ve kısa devreye karşı önlem alınmalıdır.
• Kontrol rölesi motor akımına uygun seçilmelidir.

Dahili limit switch bulunan lineer aktüatörlerde hareketli mil, tamamen açık veya tamamen kapalı konuma ulaştığında motorun enerjisi otomatik olarak kesilir. Böylece aktüatörün strok sonuna ulaştıktan sonra çalışmaya devam ederek mekanik olarak zorlanması önlenir.

Dahili limit anahtarı aktüatörün kendi mekanik strok sonlarını korur. Projede daha kısa bir hareket mesafesinde durulması gerekiyorsa harici limit switch, sensör, zamanlayıcı, enkoder veya konum kontrol sistemi kullanılmalıdır.

1. Aktüatörün ön ve arka bağlantıları, hareket sırasında kasılmayacak şekilde aynı eksende hizalanmalıdır.
2. Aktüatör miline yandan kuvvet uygulanmamalı, yük mümkün olduğunca eksenel taşınmalıdır.
3. Hareketli bağlantılarda uygun pim, burç ve mafsallı montaj parçaları kullanılmalıdır.
4. Aktüatör, mekanizmanın fiziksel sınırına çarpmadan kendi strokunu tamamlayabilmelidir.
5. Kablo hareket sırasında gerilmemeli, ezilmemeli veya keskin kenarlara temas etmemelidir.
6. Güç kaynağı ve kontrol devresi uygun sigorta ile korunmalıdır.
7. Montaj tamamlandıktan sonra sistem önce yüksüz ve düşük riskli koşullarda test edilmelidir.
8. Bağlantı vidaları ve pimler belirli aralıklarla gevşemeye karşı kontrol edilmelidir.
9. Aktüatör strok sonlarında mekanizmaya aşırı baskı uygulanmamalıdır.
10. İnsan taşıyan sistemlerde tek güvenlik elemanı olarak aktüatöre güvenilmemelidir.

12V lineer aktüatörler; araç, karavan, akü, güneş enerjisi ve taşınabilir sistemlerde yaygın olarak kullanılır. 24V modeller ise endüstriyel otomasyon panolarında ve daha uzun kablo mesafelerinde tercih edilebilir.

Aynı ürün ailesinde 12V ve 24V kullanımı desteklense bile motorun hareket hızı, akım tüketimi ve çalışma karakteri uygulanan gerilime göre değişebilir. Ürünün izin verilen gerilim aralığı kontrol edilmeden nominal gerilimin üzerinde enerji verilmemelidir.

• Kompresör veya hidrolik pompa gerektirmez.
• Kurulumu ve elektrik bağlantısı görece kolaydır.
• Temiz ve düzenli bir hareket sistemi oluşturur.
• Yağ ve hava kaçağı riski bulunmaz.
• Kablolu veya kablosuz olarak kontrol edilebilir.
• Otomasyon sistemlerine kolayca entegre edilebilir.
• Hassas açma-kapama ve konumlandırma uygulamalarında kullanılabilir.
• Kapalı konumda kompakt bir yapı sağlar.
• Düşük bakım ihtiyacı sunar.
• Aküyle çalışan mobil sistemlerde kullanılabilir.

Lineer aktüatörün uzun süre verimli çalışabilmesi için ürün, belirtilen kuvvet ve çalışma çevrimi sınırları içerisinde kullanılmalıdır. Aktüatör mili darbelerden, yoğun tozdan, kaynak çapaklarından ve aşındırıcı maddelerden korunmalıdır.

Montaj bağlantıları belirli aralıklarla kontrol edilmeli, gevşeyen pim ve civatalar sıkılmalıdır. Aktüatör normalden daha yavaş çalışmaya, ses yapmaya veya yük altında durmaya başlarsa güç kaynağı, kablo bağlantıları, mekanik hizalama ve yük miktarı kontrol edilmelidir.

Meon Robotik Otomasyon üzerinden farklı strok, voltaj ve kuvvet seçeneklerine sahip lineer aktüatör motor modellerini inceleyebilirsiniz. Elektrikli masa, kapak, pencere, güneş paneli, tarım makinesi, araç, karavan, medikal sistem ve özel otomasyon projeleriniz için uygun lineer hareket çözümlerini karşılaştırabilirsiniz.

Ürün seçimi sırasında gerekli strok mesafesini, aktüatörün kapalı montaj uzunluğunu, yükün ağırlığını, bağlantı açısını, çalışma gerilimini ve ihtiyaç duyulan hareket hızını belirlemeniz önerilir. Teknik özellikleri karşılaştırarak projenize uygun TZCMeon lineer aktüatör modelini seçebilirsiniz.

TZCMeon 12V DC 1000N lineer aktüatör motor fiyatları; ürünün strok uzunluğuna, kuvvetine, çalışma gerilimine, hareket hızına, gövde yapısına ve teknik özelliklerine göre değişebilir. Kategorimizde yer alan ürünleri inceleyerek otomasyon, mobilya, araç, tarım ve özel makine projelerinize uygun lineer aktüatör seçeneğini belirleyebilirsiniz.
