CNC Fanları ile Güvenilir ve Kesintisiz Soğutma

CNC fanları, CNC tezgâhlarında bulunan sürücü, spindle motor, servo motor ve elektronik kontrol bileşenlerinin çalışma sırasında oluşturduğu ısının güvenli şekilde uzaklaştırılmasını sağlayan özel soğutma ekipmanlarıdır. CNC makineleri uzun süre boyunca yüksek devir, yoğun yük ve tekrarlanan hareket döngüleri altında çalıştığı için sistem içerisindeki sıcaklığın kontrol altında tutulması büyük önem taşır.

Yetersiz hava akışı veya arızalı bir CNC soğutma fanı; sürücülerin aşırı ısınmasına, motor performansının düşmesine, termal alarm oluşmasına ve makinenin beklenmedik şekilde durmasına neden olabilir. Bu nedenle fan seçimi yalnızca fiziksel ölçüye göre değil; besleme voltajı, akım değeri, soket tipi, kablo sayısı, hava akış yönü ve ürün kodu dikkate alınarak yapılmalıdır.

Meon Robotik Otomasyon CNC fanları kategorisinde, özellikle Fanuc tabanlı CNC sistemlerinde kullanılan sürücü ve motor soğutma fanı seçenekleri sunulmaktadır. Ürünler; bakım, onarım ve yedek parça değişimi gerçekleştiren teknik servisler, CNC operatörleri, makine üreticileri ve endüstriyel bakım ekipleri için uygun çözümler sağlar.

CNC Fanı Çeşitleri ve Kullanım Amaçları

Fanuc Sürücü Fanları

Fanuc sürücü fanı, CNC tezgâhlarında eksen motorlarını kontrol eden sürücü ünitelerinin içerisinde veya soğutma kanallarında kullanılır. Sürücü devreleri, motorlara yüksek akım sağlayarak eksen hareketlerini yönettiği için çalışma sırasında önemli miktarda ısı oluşturabilir. Fanın temel görevi, sürücü içerisindeki güç elektroniği bileşenlerinin aşırı ısınmasını önlemek ve sistem sıcaklığını güvenli çalışma aralığında tutmaktır.

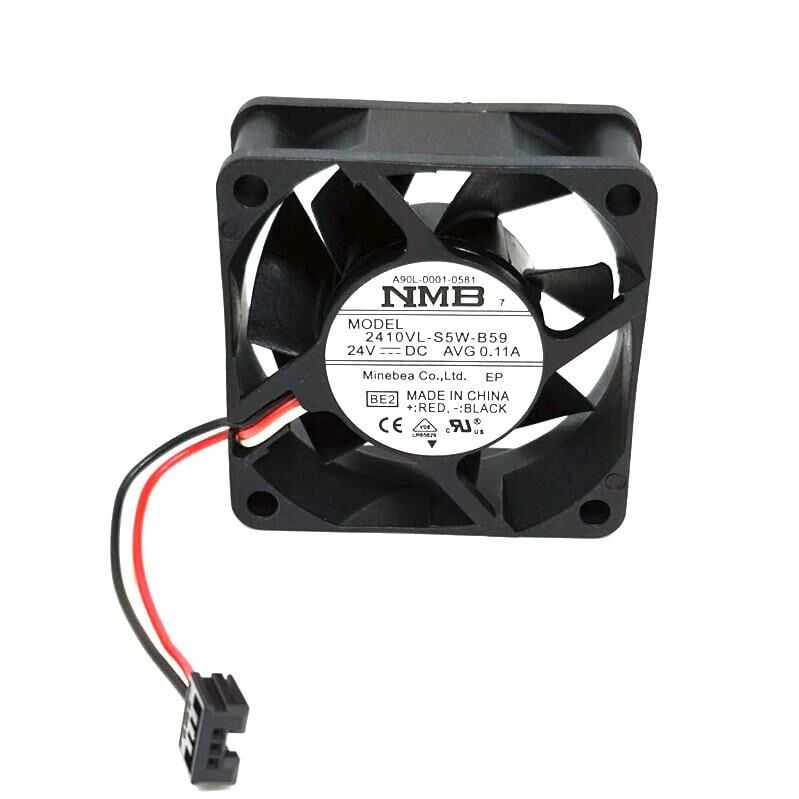

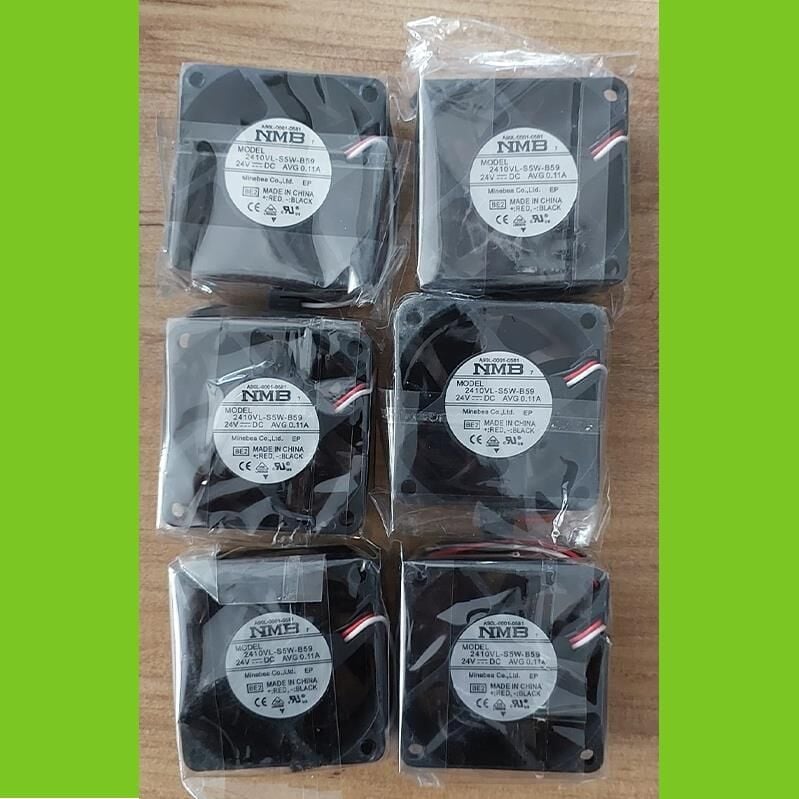

Kategoride bulunan NBM tip 60x60x25 fan; 60 mm genişlik, 60 mm yükseklik ve 25 mm kalınlık ölçülerine sahiptir. Ürün 24 VDC besleme ile çalışır, 0,11 amper akım değerine ve üç kablolu soketli bağlantı yapısına sahiptir. A90L-0001-0581 ürün koduyla belirtilen bu model, uyumlu Fanuc sürücü sistemlerinde yedek fan olarak değerlendirilebilir.

Bir 24V DC fan seçilirken yalnızca fan ölçüsünün aynı olması yeterli değildir. Kablo dizilimi, soket yapısı, montaj delikleri, hava akış yönü ve ürün kodu da mevcut fanla karşılaştırılmalıdır. Üçüncü kablo bazı sistemlerde fanın dönüş durumunu veya hız bilgisini kontrol ünitesine iletmek için kullanılabilir. Bu nedenle iki kablolu standart bir fanın, üç kablolu sürücü fanı yerine doğrudan kullanılması uygun olmayabilir.

Fanuc Spindle Motor Fanları

CNC spindle motor fanı, yüksek devirlerde çalışan spindle veya uyumlu Fanuc motor sistemlerinin soğutulmasında kullanılır. Spindle motorlar işleme sırasında sürekli yük altında çalışabilir. Kesme yükü, ortam sıcaklığı, motor devri ve çalışma süresi arttıkça motor gövdesinde oluşan sıcaklık da yükselir. Uygun bir spindle soğutma fanı, motor çevresindeki sıcak havayı uzaklaştırarak daha dengeli bir çalışma ortamı oluşturur.

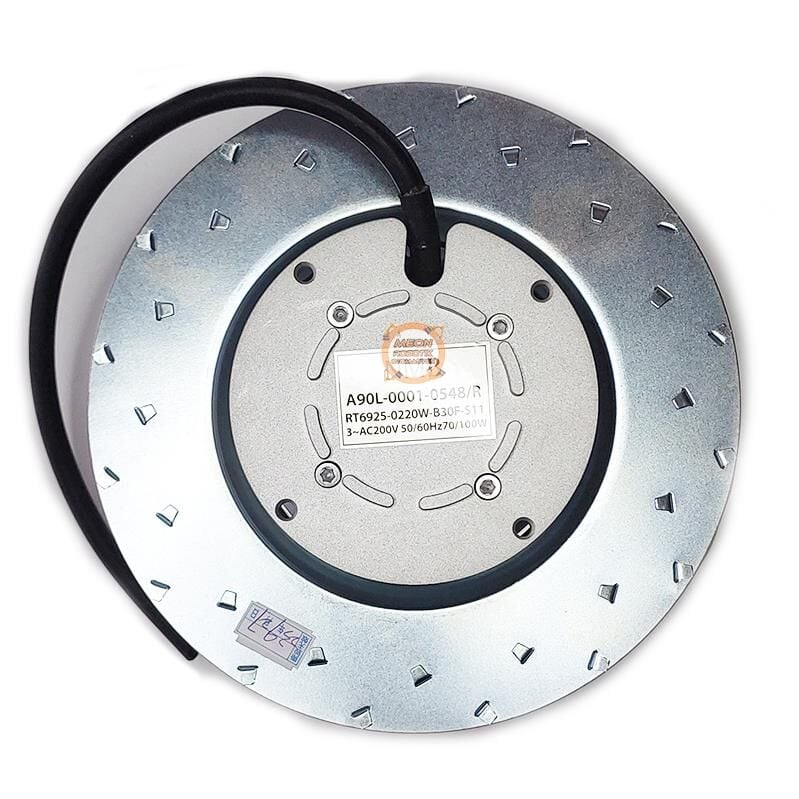

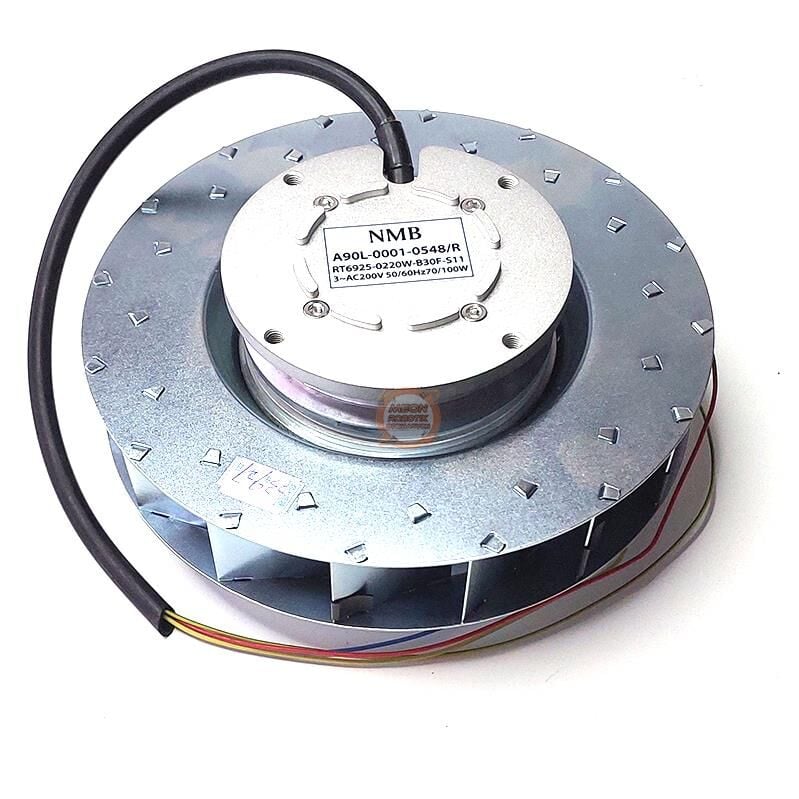

Kategoride yer alan A90L-0001-0548/R kodlu Fanuc CNC spindle motor fanı, uyumlu Fanuc motor uygulamalarında kullanılmak üzere sunulmaktadır. Bu tip ürünlerde parça kodunun sonundaki harf ve karakterler dahil olmak üzere tüm kodun kontrol edilmesi önemlidir. Benzer görünüme sahip fanlar farklı motor serileri, bağlantı yapıları veya çalışma özellikleri için üretilmiş olabilir.

Fanuc fan değişimi yapılırken mevcut fanın etiketi, parça kodu ve bağlantı yapısı mutlaka incelenmelidir. Yanlış fan kullanımı yetersiz soğutma, hata sinyali, ters hava akışı veya bağlantı uyumsuzluğu gibi sorunlara yol açabilir.

CNC Fanı Seçerken Nelere Dikkat Edilmelidir?

Doğru CNC tezgah fanı seçimi, makinenin güvenli çalışması ve plansız duruşların azaltılması açısından önemlidir. Değişim yapılacak fanın teknik özellikleri mevcut ürünle karşılaştırılmalı ve mümkün olduğunda aynı parça koduna sahip model tercih edilmelidir.

• Ürün kodu: Fan üzerindeki A90L gibi üretici parça kodları eksiksiz şekilde karşılaştırılmalıdır.
• Besleme voltajı: 24 VDC, 12 VDC veya farklı voltaj değerleri birbirinin yerine kullanılmamalıdır.
• Fiziksel ölçüler: Fanın genişlik, yükseklik ve kalınlık değerleri montaj alanıyla uyumlu olmalıdır.
• Akım değeri: Fanın çektiği akım, kontrol devresinin desteklediği değerle uyumlu olmalıdır.
• Kablo sayısı: İki, üç veya dört kablolu fanların sinyal ve kontrol yapıları farklı olabilir.
• Soket tipi: Soketin şekli, pin sayısı ve kablo sıralaması mevcut bağlantıyla karşılaştırılmalıdır.
• Hava akış yönü: Fan, sıcak havayı sistem dışına taşıyacak doğru yönde monte edilmelidir.
• Montaj delikleri: Vida aralıkları ve fan gövdesinin yerleşimi kontrol edilmelidir.
• Kullanım noktası: Sürücü, spindle motor veya servo motor için tasarlanan fanlar kullanım yerine göre değerlendirilmelidir.

Özellikle A90L-0001-0581 gibi belirli bir üretici koduna sahip ürünlerde, fiziksel olarak benzer görünen standart elektronik fanlar yerine sistemle uyumlu yedek parçanın kullanılması daha güvenli bir seçimdir. CNC sistemlerinde fan yalnızca hava üreten bir parça değil, makinenin termal koruma düzeninin önemli bir bileşenidir.

CNC Fanlarının Kullanım Alanları

• Fanuc CNC kontrol ve sürücü sistemleri
• Spindle motor soğutma uygulamaları
• Servo motor ve eksen motoru soğutma sistemleri
• CNC torna tezgâhları
• CNC dik işleme merkezleri
• CNC freze makineleri
• Metal işleme ve kalıp üretim makineleri
• Endüstriyel otomasyon panoları
• Sürücü ve güç elektroniği üniteleri
• CNC bakım, revizyon ve teknik servis işlemleri

CNC Soğutma Fanı Kullanmanın Avantajları

• Sürücü ve motor bileşenlerinde oluşan sıcaklığın uzaklaştırılmasına yardımcı olur.
• Aşırı ısınmaya bağlı alarm ve makine duruşu riskini azaltır.
• Elektronik kartların ve güç bileşenlerinin daha kararlı çalışmasını destekler.
• Spindle ve servo motor performansının korunmasına katkıda bulunur.
• Uzun süreli üretim süreçlerinde çalışma sürekliliğini destekler.
• Plansız bakım ve üretim kaybı riskinin azaltılmasına yardımcı olur.
• Uyumlu model kullanıldığında montaj ve bağlantı işlemlerini kolaylaştırır.
• CNC sistemlerinin düzenli ve kontrollü şekilde soğutulmasını sağlar.

CNC Fanı Bakımı ve Değişim Zamanı

Endüstriyel ortamlarda çalışan fanlar zamanla metal tozu, yağ buharı, talaş ve ortam kirleticilerine maruz kalabilir. Fan kanatlarında ve hava kanallarında biriken kir, hava debisinin azalmasına ve fan motorunun daha fazla zorlanmasına neden olabilir. Bu nedenle CNC makinelerinin periyodik bakımında fanların dönüşü, sesi, titreşimi ve hava akışı kontrol edilmelidir.

Fandan normalden fazla ses gelmesi, fanın geç çalışması, düzensiz dönmesi, titreşim oluşturması veya tamamen durması fan değişimi gerektiğini gösterebilir. Fan arızalandığında makinenin termal alarma geçmesini beklemek yerine, bakım planına uygun şekilde kontrol ve değişim yapılması üretim sürekliliği açısından daha sağlıklıdır.

Sıkça Sorulan Sorular

CNC fanı ne işe yarar?

CNC fanı; sürücü, spindle motor, servo motor veya kontrol ünitesinde oluşan sıcak havanın uzaklaştırılmasına yardımcı olur. Böylece elektronik ve elektromekanik bileşenlerin uygun sıcaklık aralığında çalışmasını destekler.

60x60x25 mm olan her fan kullanılabilir mi?

Hayır. Ölçünün aynı olması tek başına yeterli değildir. Voltaj, akım, soket, kablo sayısı, hava akış yönü ve ürün kodu da uyumlu olmalıdır.

Üç kablolu CNC fanındaki üçüncü kablo ne işe yarar?

Üçüncü kablo, fan modeline bağlı olarak dönüş veya hız bilgisini kontrol sistemine iletebilir. Kabloların görevleri doğrulanmadan bağlantı yapılmamalıdır.

Fanuc spindle fanı ile sürücü fanı aynı mıdır?

Hayır. Kullanım noktaları, fiziksel yapıları, bağlantıları ve ürün kodları farklı olabilir. Sürücü fanı elektronik sürücü ünitesini, spindle veya servo motor fanı ise uyumlu motor sistemini soğutmak için kullanılır.

Fan arızası CNC tezgâhında alarm oluşturur mu?

Evet. Yetersiz soğutma sıcaklığın yükselmesine ve bazı sistemlerde termal alarm oluşmasına neden olabilir. Kontrol sistemi fanın dönüş sinyalini izliyorsa doğrudan fan alarmı da görülebilir.

Doğru Fanuc fan modeli nasıl belirlenir?

Mevcut fanın etiketi üzerindeki ürün kodu, voltaj, akım, ölçü ve soket yapısı kontrol edilmelidir. Makine veya motor modeline göre karar vermeden önce sökülen fanın tam kodunun karşılaştırılması önerilir.

CNC fanı hangi aralıklarla değiştirilmelidir?

Sabit bir değişim süresi bulunmaz. Çalışma süresi, ortam sıcaklığı, toz ve yağ yoğunluğu fan ömrünü etkiler. Ses, titreşim ve hava debisi düzenli kontrol edilerek ihtiyaç halinde değişim yapılmalıdır.

Meon Robotik Otomasyon CNC Fanı Çözümleri

Meon Robotik Otomasyon, CNC makinelerinin bakım ve onarım süreçlerinde ihtiyaç duyulan CNC yedek parça seçeneklerini kullanıcılarla buluşturur. Fanuc sürücü ve motor sistemlerine yönelik fan modelleri; teknik ölçü, besleme değeri, soket yapısı ve parça koduna göre incelenebilir.

Mevcut fanınızın tam kodunu ve teknik bilgilerini kontrol ederek kategorimizdeki ürünleri karşılaştırabilir, CNC makinenizin soğutma sistemine uygun çözümü güvenle seçebilirsiniz. Doğru endüstriyel fan kullanımı; makine performansının korunmasına, bakım süreçlerinin planlanmasına ve üretim sürekliliğinin desteklenmesine yardımcı olur.
