Zaman ayarlı röle kartları, elektrikli veya elektronik cihazların önceden belirlenen süre, saat, tarih ya da tekrar döngüsüne göre otomatik olarak açılıp kapanmasını sağlayan kontrol modülleridir. Standart bir röle yalnızca kendisine uygulanan tetikleme sinyaline göre kontak değiştirirken, zaman rölesi bu anahtarlama işlemini gecikmeli, süreli, periyodik veya takvime bağlı biçimde gerçekleştirebilir.

Bu ürünler; fan, pompa, motor, aydınlatma, solenoid valf, alarm sistemi, sulama düzeneği ve otomasyon panosu gibi birçok uygulamada insan müdahalesini azaltır. Bir cihazın enerji verildikten birkaç saniye sonra çalıştırılması, belirli süre çalıştıktan sonra kapatılması veya haftanın seçilen günlerinde otomatik olarak devreye alınması gibi işlemler için programlanabilir zaman rölesi kullanılabilir.

Meon Robotik Otomasyon tarafından sunulan kategori seçenekleri arasında gerçek saat ve tarih bilgisine göre çalışan modeller, geniş DC besleme aralığına sahip gecikmeli röle modülleri ve 220V AC ile çalışan haftalık programlanabilir modeller bulunmaktadır. Doğru ürün seçildiğinde zamanlama gerektiren kontrol işlemleri daha düzenli, tekrarlanabilir ve güvenilir şekilde gerçekleştirilebilir.

Zaman Ayarlı Röle Kartı Çeşitleri

Gerçek Zaman Ayarlı Saatli Röle Modülleri

Saat ayarlı röle modelleri, dahili saat ve tarih bilgisine göre röle çıkışını kontrol etmek için geliştirilmiştir. Bu modüllerde yalnızca kaç saniye bekleneceği değil, rölenin hangi saat veya tarihte açılıp kapanacağı da programlanabilir. Gerçek zaman ayarlı modeller, gün içerisinde birden fazla çalışma aralığı oluşturulması gereken sistemlerde kullanışlıdır.

Kategoride bulunan gerçek zaman ayarlı röle modülü, beş farklı zaman periyodu ve farklı çalışma modları üzerinden programlama yapılmasına imkân verir. Röle çıkışı belirlenen zaman aralığında sürekli aktif tutulabilir veya kısa süreli darbe çıkışı oluşturacak şekilde kullanılabilir. Bu özellik kapı kilidi, sayaç tetikleme, alarm, zil ve kısa süreli kontaktör kontrolü gibi uygulamalarda avantaj sağlar.

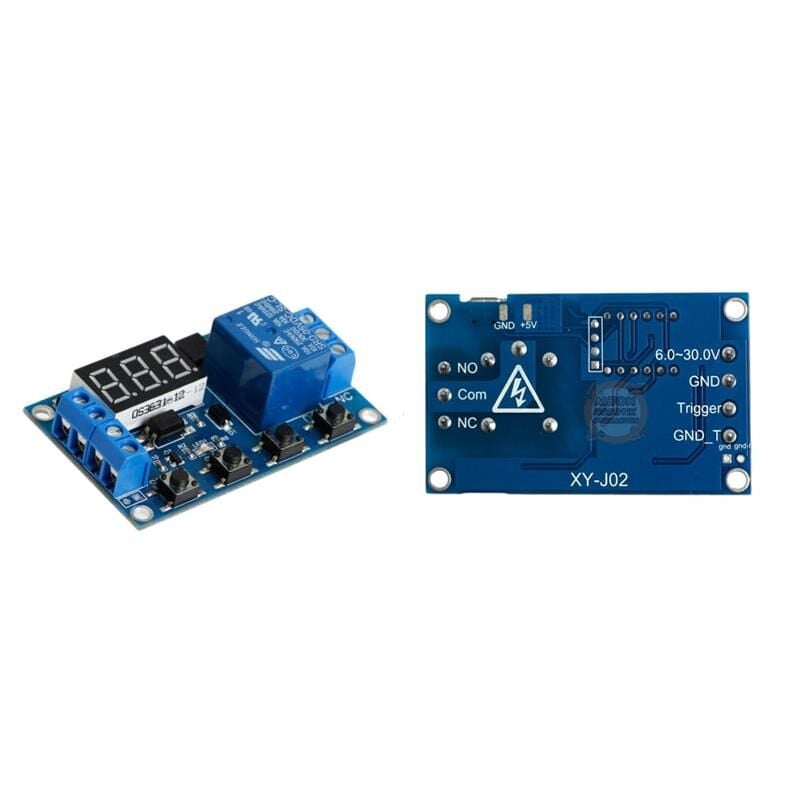

DC 6-30V Gecikmeli ve Döngüsel Zaman Röleleri

DC zaman rölesi, düşük gerilimli kontrol sistemlerinde gecikmeli açma, gecikmeli kapama ve periyodik çalışma işlemleri için tercih edilir. Kategorideki 6-30V zaman rölesi, geniş besleme aralığı sayesinde 12V ve 24V DC otomasyon sistemleri başta olmak üzere farklı güç kaynaklarıyla kullanılabilir.

Programlanabilir çalışma modları sayesinde tetikleme sinyalinden sonra röleyi belirlenen süre boyunca aktif tutmak, gecikme sonunda çıkış vermek veya açık-kapalı sürelerini tekrarlayan döngüler oluşturmak mümkündür. Yaklaşık 0,1 saniyeden 999 dakikaya kadar ayarlanabilen zaman aralığı, kısa tetikleme uygulamalarından uzun süreli kontrol işlemlerine kadar geniş kullanım olanağı sunar. Tekrarlama sayısı belirlenebilir veya uygun modda sürekli çevrim çalışması oluşturulabilir.

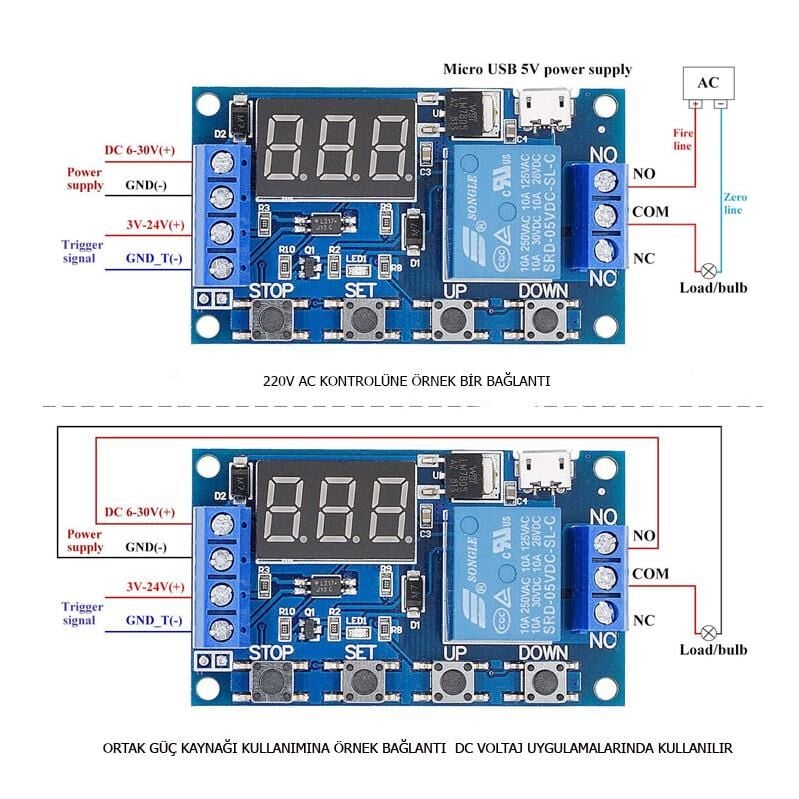

Bu tip gecikmeli röle kartları; sensör çıkışı, buton, mikrodenetleyici veya farklı bir kontrol sinyaliyle tetiklenebilen kompakt otomasyon çözümleridir. Cihazı enerji verildiği anda değil belirli bir gecikmeden sonra çalıştırmak, çalışma süresini sınırlamak veya düzenli aralıklarla açıp kapatmak için kullanılabilir.

220V Haftalık Programlanabilir Zaman Röleleri

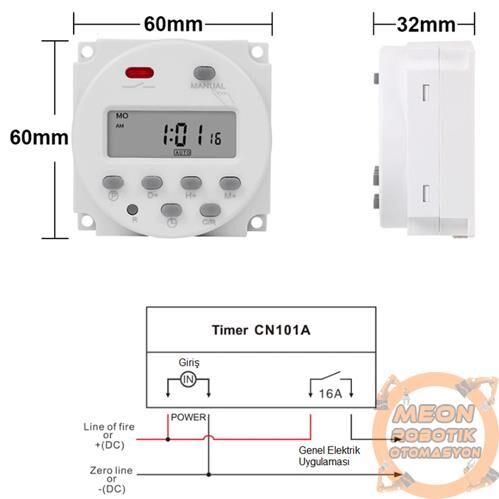

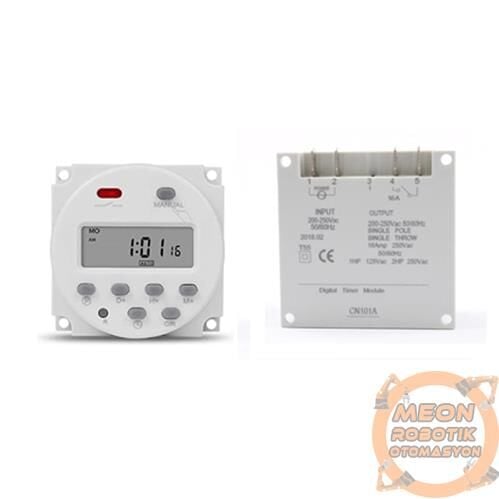

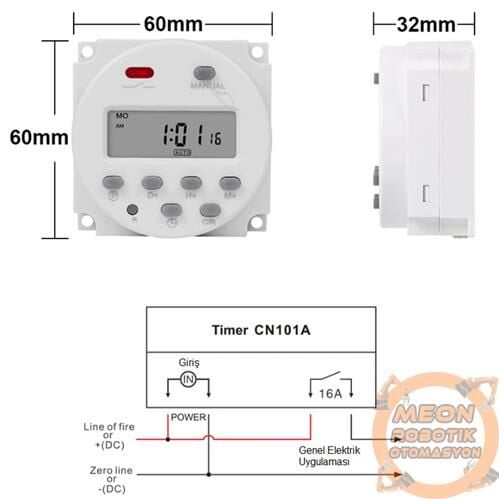

220V zaman rölesi modelleri, doğrudan şebeke gerilimiyle çalışan zamanlama uygulamalarında kullanılır. Kategoride yer alan CN101A model haftalık zaman rölesi, LCD ekran üzerinden gün ve saat programlaması yapılmasına olanak tanır. Haftanın farklı günleri için açma ve kapama zamanları tanımlanabildiğinden mağaza aydınlatması, bahçe sulama sistemi, reklam panosu, havalandırma ve benzeri düzenli uygulamalarda kullanılabilir.

CN101A modeli 16 adet açma-kapama programını destekler ve minimum bir dakikalık zaman aralığıyla ayarlanabilir. Program süresi bir dakikadan bir haftaya kadar yapılandırılabilir. Dahili yedekleme sistemi sayesinde elektrik kesintilerinde program bilgilerinin korunmasına yardımcı olur. LCD ekranı ve panel montajına uygun kompakt yapısı, cihazın kumanda panolarında veya kontrol kutularında kullanılmasını kolaylaştırır.

Periyodik Açma-Kapama Röle Modülleri

Periyodik röle modülü, rölenin belirlenen açık ve kapalı sürelerini otomatik olarak tekrarlar. Örneğin bir fanın beş dakika çalışıp on dakika beklemesi veya bir pompanın gün boyunca belirli aralıklarla devreye girmesi sağlanabilir. Sürekli döngü gerektiren uygulamalarda ayrı bir PLC kullanmadan basit ve ekonomik bir kontrol sistemi kurulmasına yardımcı olur.

Zaman Rölesi Seçerken Nelere Dikkat Edilmelidir?

Besleme Gerilimi

Ürünün çalışma gerilimi sistemde kullanılan güç kaynağıyla uyumlu olmalıdır. 6-30V DC ile çalışan bir kart, uygun bir DC güç kaynağıyla beslenmelidir. 220V AC modeller ise şebeke gerilimine bağlanmak üzere tasarlanmıştır. Besleme gerilimi ile röle kontaklarının anahtarlayabileceği yük gerilimi birbirinden farklı teknik değerlerdir ve karıştırılmamalıdır.

Zamanlama Türü ve Süre Aralığı

Yalnızca birkaç saniyelik gecikme gerekiyorsa standart bir röle zamanlayıcı modülü yeterli olabilir. Cihazın günün belirli saatlerinde veya haftanın belirli günlerinde çalışması gerekiyorsa gerçek zamanlı ya da haftalık programlanabilir model seçilmelidir. Tekrarlı çalışma uygulamalarında açık süre, kapalı süre ve döngü sayısı ayrı ayrı ayarlanabilen ürünler tercih edilmelidir.

Kontak Akımı ve Yük Tipi

Röle üzerinde belirtilen kontak akımı, bağlanacak yükün çalışma ve ilk kalkış akımına uygun olmalıdır. Motor, pompa, kompresör, solenoid ve transformatör gibi endüktif yükler ilk çalışma anında nominal değerlerinin üzerinde akım çekebilir. Yükün akımı kartın röle kapasitesini aşıyorsa doğrudan bağlantı yerine uygun bir kontaktör veya güç rölesi kullanılmalıdır.

Tetikleme ve Çalışma Modu

Uygulamanın enerji verildiğinde otomatik başlaması mı, yoksa harici bir sinyal ile tetiklenmesi mi gerektiği belirlenmelidir. Sensör, buton veya mikrodenetleyici üzerinden kontrol edilecek sistemlerde tetik girişinin gerilim seviyesi kontrol edilmelidir. Gecikmeli açma kapama rölesi seçilirken yeniden tetikleme, zaman sıfırlama, darbe çıkışı ve sonsuz döngü gibi fonksiyonlar da değerlendirilmelidir.

Montaj ve Çalışma Ortamı

Elektronik kart şeklindeki modeller pano veya uygun bir muhafaza içerisinde korunmalıdır. Ortamda nem, metal talaşı, toz, titreşim ya da sıvı teması bulunuyorsa koruyucu kutu kullanılmalıdır. Şebeke gerilimiyle çalışan bağlantılar yalnızca gerekli elektrik güvenliği bilgisine sahip kişiler tarafından yapılmalıdır.

Zaman Ayarlı Röle Kartlarının Kullanım Alanları

• Bahçe, sera ve tarımsal sulama sistemleri
• Fan ve havalandırma sistemlerinin gecikmeli çalıştırılması
• Pompa, motor ve solenoid valf kontrolü
• Reklam tabelası ve vitrin aydınlatması
• Akü şarj ve deşarj süresi kontrolü
• Alarm, siren, zil ve kapı kilidi uygulamaları
• Otomasyon panoları ve makine kontrol sistemleri
• Arduino, ESP ve mikrodenetleyici projeleri
• Gecikmeli cihaz çalıştırma ve otomatik kapatma sistemleri
• Periyodik yağlama, dozajlama ve sıvı aktarma uygulamaları
• Isıtma, soğutma ve havalandırma zamanlaması
• Test cihazları ve üretim hattı yardımcı sistemleri

Zaman Kontrollü Röle Kullanmanın Avantajları

• Cihazların gereksiz yere sürekli çalışmasını önlemeye yardımcı olur.
• Tekrarlanan açma-kapama işlemlerini otomatikleştirir.
• İnsan müdahalesini ve kullanıcı kaynaklı zamanlama hatalarını azaltır.
• Enerji tüketiminin kontrol altında tutulmasına katkı sağlar.
• Basit uygulamalarda PLC veya kapsamlı kontrol sistemi ihtiyacını azaltabilir.
• Gecikme, darbe, periyodik çalışma ve haftalık programlama seçenekleri sunar.
• Kompakt yapısı sayesinde pano ve proje kutularına kolayca yerleştirilebilir.
• Farklı besleme gerilimleri için uygun model seçeneği bulunur.

Sıkça Sorulan Sorular

Zaman ayarlı röle kartı ne işe yarar?

Zaman kontrollü röle, bağlı cihazın belirlenen gecikme, çalışma süresi, saat, tarih veya tekrar döngüsüne göre otomatik olarak açılıp kapanmasını sağlar.

6-30V zaman rölesi 12V ve 24V ile çalışır mı?

Çalışma aralığı 6-30V DC olarak belirtilen modeller, uygun bağlantı ve doğru kutuplama şartıyla 12V veya 24V DC güç kaynaklarıyla kullanılabilir.

DC beslemeli röle kartıyla 220V cihaz kontrol edilebilir mi?

Kartın beslemesi DC olsa da röle kontakları teknik kapasitesi uygunsa farklı bir devredeki AC yükü anahtarlayabilir. Ancak kontak gerilimi, kontak akımı, yalıtım ve elektrik güvenliği değerleri mutlaka kontrol edilmelidir.

Gerçek zamanlı röle ile gecikmeli röle arasındaki fark nedir?

Gecikmeli röle, tetiklemeden sonra geçen süreyi esas alır. Gerçek zamanlı röle ise mevcut saat ve tarih bilgisine göre çalışır. Her gün belirli bir saatte çalışma gerekiyorsa gerçek zamanlı model daha uygundur.

Motor veya pompa doğrudan röle kartına bağlanabilir mi?

Bu karar yükün çalışma ve kalkış akımına göre verilmelidir. Yük akımı röle kontak kapasitesine yaklaşıyor veya bu değeri aşıyorsa kontaktör, harici güç rölesi veya uygun motor sürücüsü kullanılmalıdır.

Elektrik kesildiğinde zaman ayarları silinir mi?

Bu özellik modele göre değişir. Dahili pil veya yedekleme özelliği bulunan haftalık ve gerçek zamanlı modeller program bilgilerini koruyabilir. Satın almadan önce ürünün hafıza ve enerji kesintisi özellikleri incelenmelidir.

Röle sürekli açılıp kapanacak şekilde ayarlanabilir mi?

Açık ve kapalı sürelerinin ayrı ayrı programlanabildiği döngüsel modellerde belirli tekrar sayısı veya sürekli çalışma seçeneği kullanılabilir. Bu özellik fan, pompa, yağlama ve dozajlama sistemleri için uygundur.

Meon Robotik Otomasyon Zaman Rölesi Çözümleri

Meon Robotik Otomasyon, farklı çalışma gerilimleri ve zamanlama ihtiyaçları için seçilmiş dijital zaman rölesi ve programlanabilir röle kartı seçenekleri sunar. Gerçek saat ve tarih kontrollü modellerden geniş DC besleme aralıklı gecikmeli rölelere, haftalık programlama özellikli 220V cihazlara kadar farklı projelere uygun çözümleri kategori üzerinden inceleyebilirsiniz.

Projeniz için ürün seçerken besleme gerilimi, zaman aralığı, röle kontak kapasitesi, tetikleme yöntemi ve çalışma modu birlikte değerlendirilmelidir. Meon Robotik Otomasyon ürün seçenekleriyle sulama, aydınlatma, havalandırma, pompa kontrolü ve endüstriyel otomasyon uygulamalarınız için uygun otomasyon rölesi çözümüne ulaşabilirsiniz.
