Sıvı seviye sensörü; tank, depo, kazan, hazne, kuyu, havuz ve benzeri alanlarda bulunan sıvının belirli bir seviyeye ulaşıp ulaşmadığını algılamak veya sıvı miktarını sürekli olarak ölçmek için kullanılan kontrol elemanıdır. Bu sensörler pompa çalıştırma, pompa durdurma, taşmayı önleme, susuz çalışmayı engelleme, alarm oluşturma ve otomasyon sistemine seviye bilgisi aktarma gibi görevlerde kullanılır.

Uygulamanın gereksinimine göre şamandıralı, temassız, daldırma tip, yatay montajlı, dikey montajlı, tek seviyeli, çift seviyeli veya göstergeli modeller tercih edilebilir. Basit bir aç-kapa kontrolü için sıvı seviye şalteri yeterli olabilirken, tank içerisindeki seviyenin PLC, kontrol cihazı veya gösterge üzerinden izlenmesi gereken uygulamalarda analog çıkışlı modeller kullanılmalıdır.

Meon Robotik Otomasyon sıvı seviye sensörleri kategorisinde plastik ve paslanmaz çelik gövdeli şamandıralar, farklı uzunluklardaki tank sensörleri, çift şamandıralı modeller, temassız sensörler, 4-20mA çıkışlı daldırma sensörleri ve göstergeli seviye ölçüm setleri bulunmaktadır. Böylece hobi projelerinden endüstriyel otomasyon sistemlerine kadar farklı ihtiyaçlara uygun çözümler oluşturulabilir.

Sıvı Seviye Sensörü Çeşitleri

Şamandıralı Sıvı Seviye Sensörleri

Şamandıralı seviye sensörü, sıvı yüzeyinin yükselmesi veya alçalmasıyla hareket eden şamandıra mekanizması üzerinden anahtarlama yapar. Şamandıranın içerisinde bulunan mıknatıs, sensör gövdesindeki reed kontağı tetikleyerek devrenin açılmasını veya kapanmasını sağlar. Bu yapı enerji tüketiminin düşük, kullanımının kolay ve mekanik sistemin uzun ömürlü olmasına yardımcı olur.

Şamandıralı modeller genellikle su depoları, makine soğutma tankları, yağlama sistemleri, küçük sıvı hazneleri, arıtma cihazları ve pompa otomasyonlarında kullanılır. Kontak yapısı ürün modeline göre normalde açık veya normalde kapalı olarak çalışabilir. Bazı modellerde şamandıranın yönü değiştirilerek NO ve NC çalışma mantığı ayarlanabilir.

Plastik Gövdeli Seviye Sensörleri

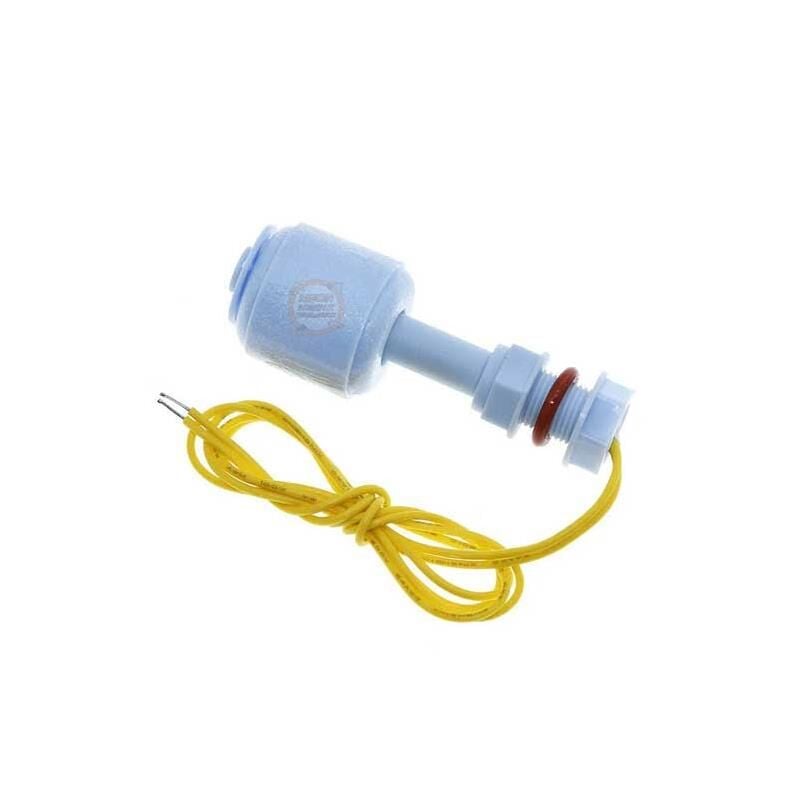

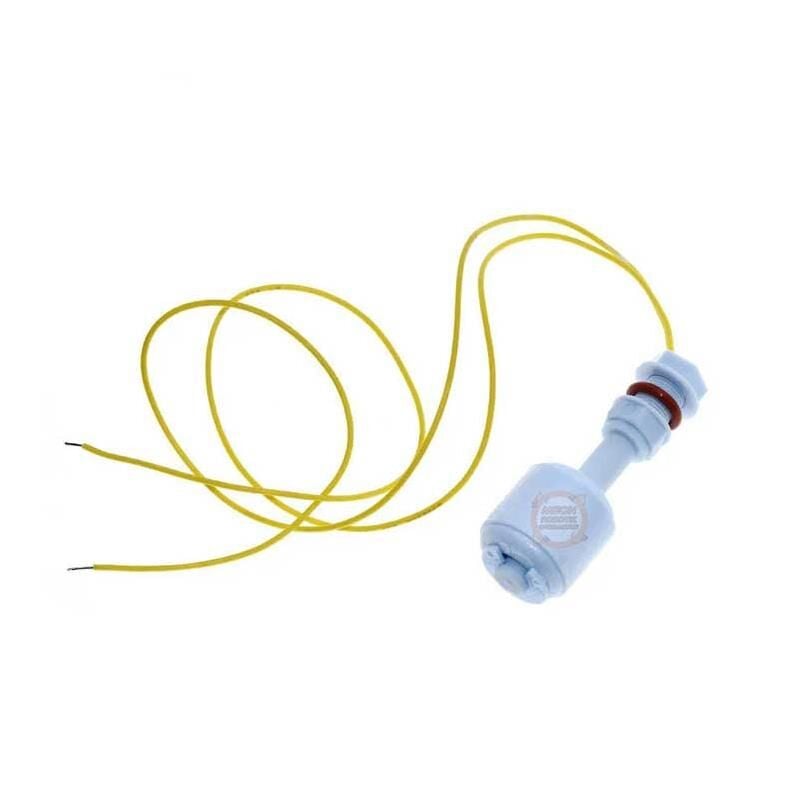

Plastik gövdeli su seviye sensörü modelleri hafif, ekonomik ve kompakt bir çözüm sunar. PP veya benzeri sıvıya dayanıklı plastiklerden üretilen modeller; temiz su, düşük sıcaklıklı sıvılar, elektronik projeler, küçük depolar ve ev tipi cihazlarda kullanılabilir. Mini şamandıralı sensörler, montaj alanının sınırlı olduğu küçük haznelerde avantaj sağlar.

Plastik modeller seçilirken sıvının sıcaklığı, kimyasal yapısı ve sensör gövdesiyle uyumluluğu kontrol edilmelidir. Plastik gövdeye zarar verebilecek solvent, yakıt veya agresif kimyasallar için paslanmaz çelik ya da sıvıya özel malzemeden üretilmiş sensörler değerlendirilmelidir.

Paslanmaz Çelik Şamandıra Sensörleri

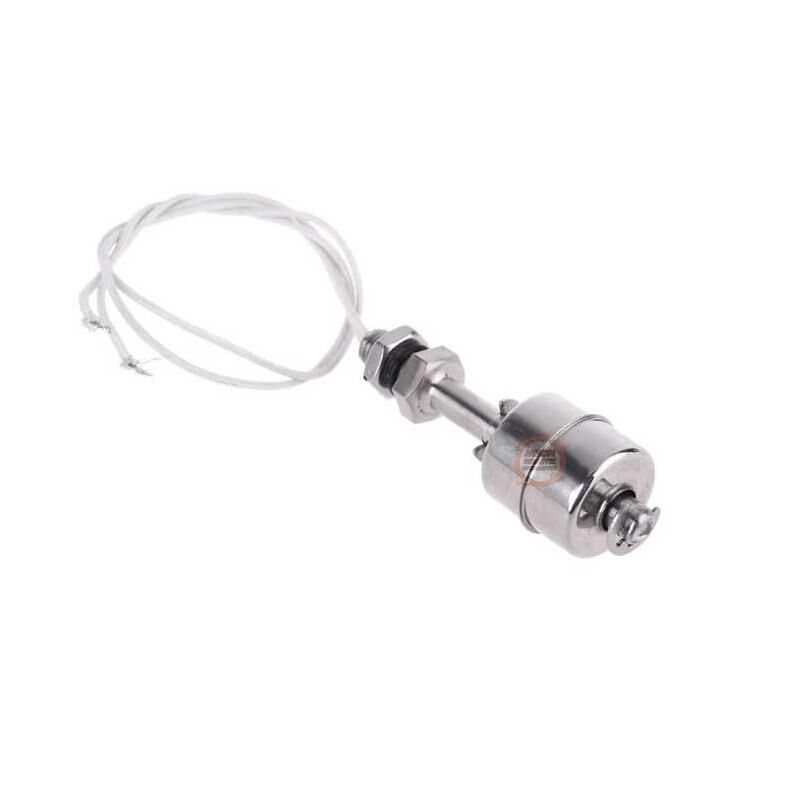

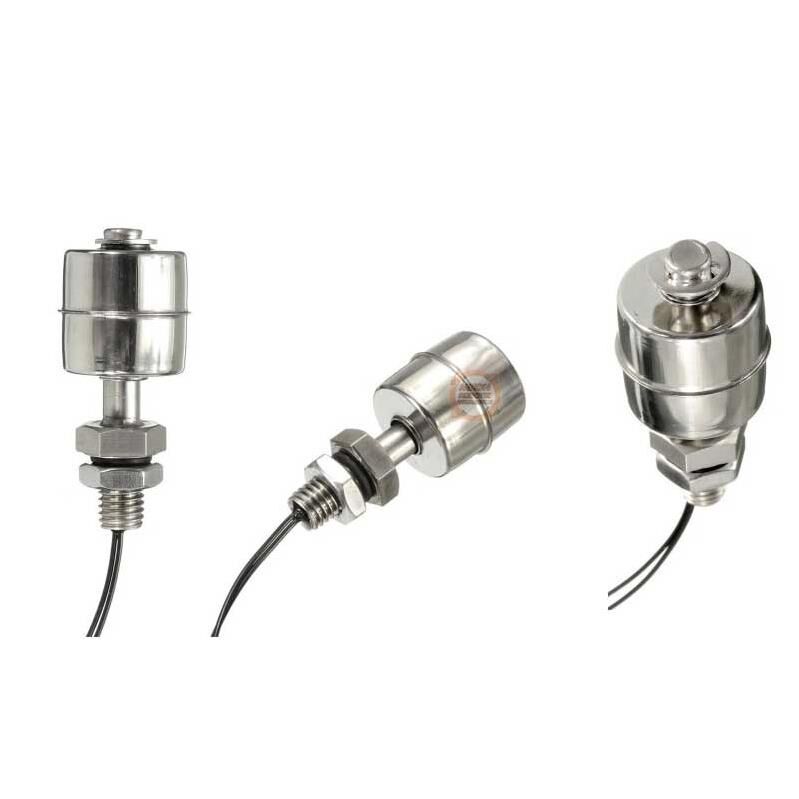

Paslanmaz seviye sensörü modelleri; yüksek sıcaklık, nem, korozyon ve zorlu endüstriyel ortamlar için tercih edilir. SUS304 veya 316L gibi paslanmaz çelik malzemelerden üretilen sensörler su, yağ ve malzeme uyumluluğu sağlanan çeşitli endüstriyel sıvıların kontrolünde kullanılabilir.

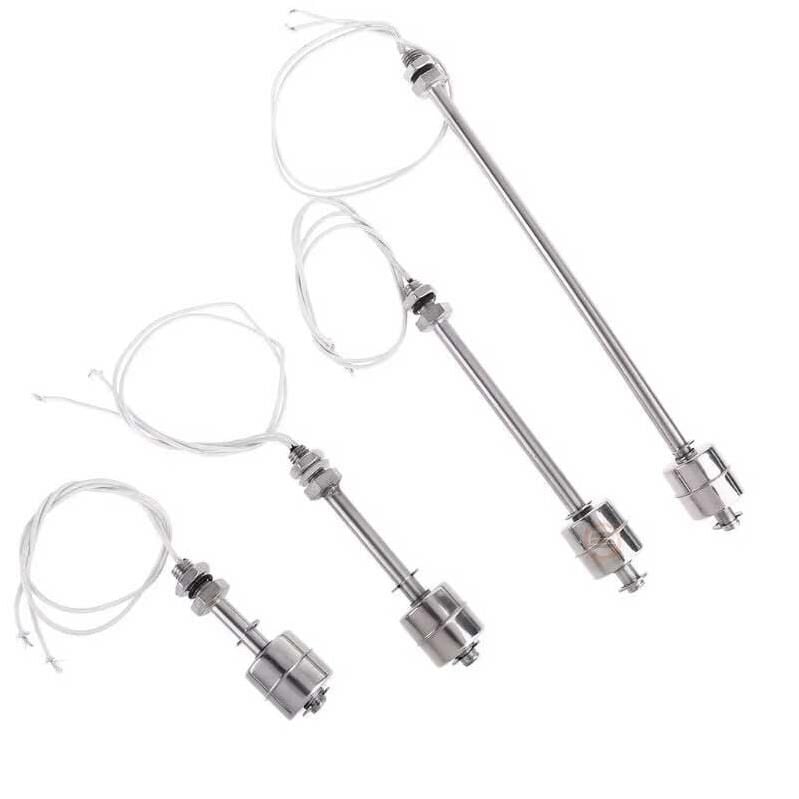

Kategoride 45 mm ve 65 mm gibi kompakt modellerin yanında 100 mm, 150 mm, 250 mm, 300 mm ve 400 mm gibi farklı gövde uzunluklarına sahip sensör seçenekleri bulunur. Sensör uzunluğu seçilirken tankın derinliği, algılama noktası, montaj konumu ve sıvının minimum-maksimum seviyesi dikkate alınmalıdır.

Yatay ve Dikey Montajlı Sensörler

Yatay seviye sensörü, tank veya haznenin yan yüzeyine monte edilir. Üstten montaj yapılamayan, tank yüksekliğinin sınırlı olduğu veya belirli bir yan seviyenin kontrol edilmek istendiği sistemlerde kullanışlıdır. Plastik ve paslanmaz çelik gövdeli yatay modeller arasından sıvının özelliklerine uygun seçim yapılabilir.

Dikey seviye sensörü ise tankın üst, alt veya kapak bölümüne dik olarak monte edilir. Şamandıra sensör gövdesi boyunca hareket eder ve belirlenen noktada kontak değiştirir. Dikey modeller su tankları, makine hazneleri, yağ depoları ve dolum sistemlerinde yaygın olarak kullanılır.

Çift Şamandıralı Seviye Sensörleri

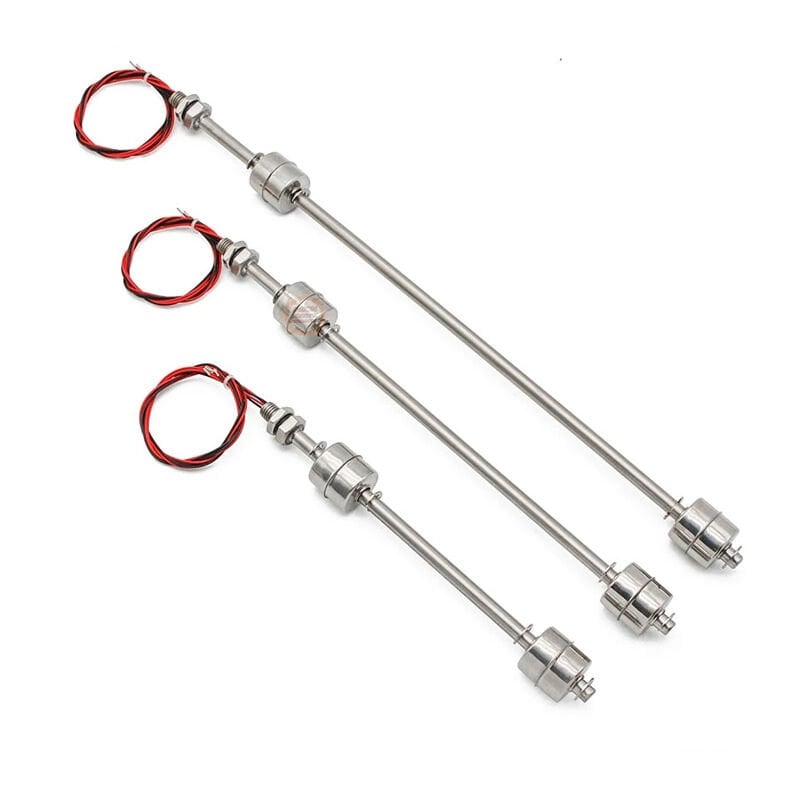

Çift şamandıralı seviye sensörü, aynı sensör gövdesi üzerinde iki farklı seviyeyi algılayabilir. Alt ve üst seviye için bağımsız kontak çıkışları sunan modeller, tankın minimum ve maksimum seviyelerini tek sensörle kontrol etmeye yardımcı olur.

Alt seviyede pompanın çalıştırılması, üst seviyede durdurulması veya ayrı bir alarm oluşturulması mümkündür. Bu modeller özellikle otomatik dolum-boşaltma sistemleri, endüstriyel tanklar, drenaj uygulamaları ve su arıtma sistemleri için uygundur.

Temassız Sıvı Seviye Sensörleri

Temassız sıvı seviye sensörü, sensörün sıvıyla doğrudan temas etmesine gerek kalmadan tankın dış yüzeyinden algılama yapar. XKC serisi sensörler genellikle plastik, cam veya metal olmayan tankların dışına monte edilir. Tankı delme gereksinimini azaltması; hijyenik, kapalı ve sızdırmaz sistemlerde önemli bir avantajdır.

Temassız modeller su, deterjan ve sensörün teknik özellikleriyle uyumlu farklı sıvıların algılanmasında kullanılabilir. Ancak tank malzemesi, duvar kalınlığı, sıvının dielektrik özelliği ve sensör çıkış tipi mutlaka kontrol edilmelidir. Metal tanklarda veya çok kalın duvarlı kaplarda ürün uyumluluğu doğrulanmadan seçim yapılmamalıdır.

4-20mA Çıkışlı Daldırma Seviye Sensörleri

4-20mA seviye sensörü, sıvı seviyesini yalnızca var-yok şeklinde algılamak yerine ölçüm değerini analog sinyal olarak otomasyon sistemine iletir. Sensör sıvı içerisine daldırılarak tank veya depo derinliğine bağlı seviye değişimini ölçer. 4-20mA sinyal, uzun kablo mesafelerinde ve endüstriyel ortamlarda kararlı veri aktarımı sağlaması nedeniyle PLC sistemlerinde yaygın olarak kullanılır.

Bu sensörler su depoları, kuyular, havuzlar, tarımsal sulama sistemleri, çevresel ölçüm uygulamaları ve endüstriyel tanklarda kullanılabilir. Depo seviye sensörü seçiminde ölçüm aralığı, kablo uzunluğu, besleme gerilimi, çıkış sinyali, doğruluk ve sensör malzemesi birlikte değerlendirilmelidir.

Göstergeli Tank Seviye Ölçüm Setleri

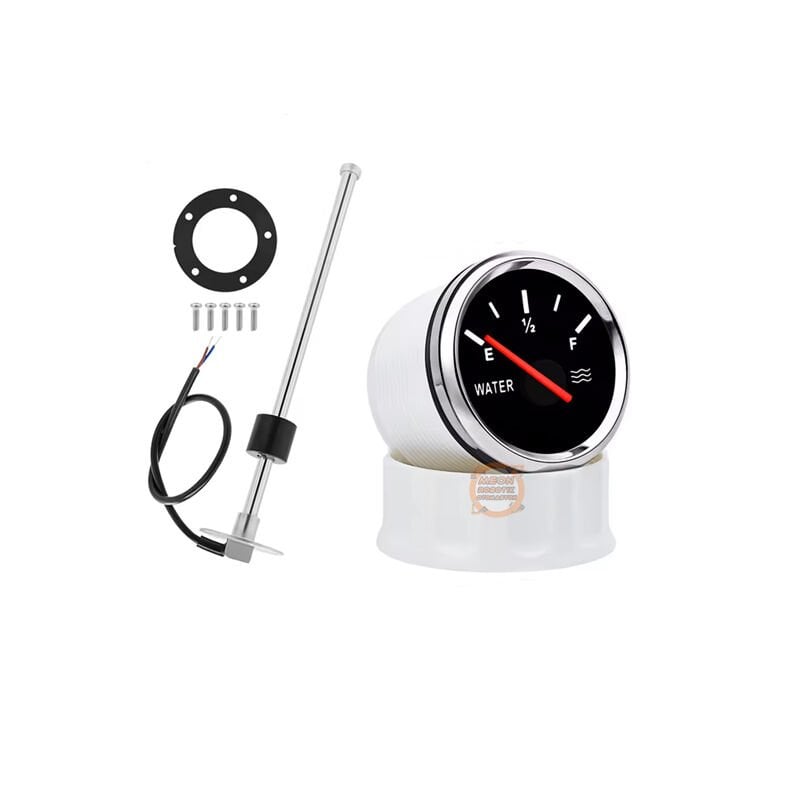

Seviye ölçer sensörü ve gösterge setleri, tank içerisindeki sıvı miktarını boş ile dolu arasında görsel olarak takip etmeyi sağlar. Kategoride 250 mm ve 400 mm sensör uzunluğuna sahip, 0-190 ohm sinyal yapısıyla çalışan göstergeli seçenekler bulunmaktadır.

0-190 ohm seviye sensörü sistemleri tekne, karavan, araç, yakıt tankı, soğutma sıvısı tankı ve farklı depolama uygulamalarında kullanılabilir. Sensör boyu tank yüksekliğiyle, direnç aralığı ise kullanılacak göstergeyle uyumlu olmalıdır.

Sıvı Seviye Sensörü Seçerken Nelere Dikkat Edilmelidir?

Doğru tank seviye sensörü seçimi için yalnızca sensör boyutuna bakmak yeterli değildir. Sıvının fiziksel ve kimyasal özellikleri, sistemin çalışma koşulları ve kontrol devresinin yapısı birlikte değerlendirilmelidir.

• Sıvı türü: Su, yağ, yakıt, soğutma sıvısı veya kimyasal ürünün sensör gövdesi ve conta malzemesiyle uyumluluğu kontrol edilmelidir.
• Gövde malzemesi: Ekonomik uygulamalarda plastik, sıcaklık ve korozyon dayanımı gereken sistemlerde paslanmaz çelik modeller tercih edilebilir.
• Montaj yönü: Tankın yapısına göre yatay, dikey, üstten, alttan veya dış yüzeyden temassız montaj seçilmelidir.
• Çıkış tipi: Aç-kapa kontak, PNP çıkış, 4-20mA analog sinyal veya 0-190 ohm direnç çıkışı kontrol sistemiyle uyumlu olmalıdır.
• NO veya NC çalışma: Pompa, alarm ve emniyet senaryosuna uygun normalde açık ya da normalde kapalı kontak belirlenmelidir.
• Elektriksel kapasite: Anahtarlama gerilimi, akımı ve kontak gücü aşılmamalıdır. Yüksek güçlü pompalar sensöre doğrudan bağlanmamalıdır.
• Sıcaklık aralığı: Sensörün izin verilen çalışma sıcaklığı, sıvının ve ortamın gerçek sıcaklığını karşılamalıdır.
• Koruma sınıfı: Nemli, tozlu veya su altında çalışan sistemlerde IP67 veya IP68 korumalı ürünler değerlendirilmelidir.
• Kablo uzunluğu: Kuyu, derin tank ve uzak pano bağlantılarında yeterli kablo uzunluğu seçilmelidir.
• Algılama noktası: Tek seviyeli kontrol için bir şamandıra, minimum ve maksimum kontrolü için çift şamandıralı yapı tercih edilebilir.

Sıvı Seviye Sensörlerinin Kullanım Alanları

• Su tankları ve içme suyu depoları
• Makine soğutma sıvısı hazneleri
• Otomatik dolum ve boşaltma sistemleri
• Pompa susuz çalışma koruması
• Taşma ve yüksek seviye alarm sistemleri
• Kuyu, havuz ve tarımsal sulama uygulamaları
• Arıtma ve filtrasyon sistemleri
• Yağlama ve hidrolik sıvı tankları
• Tekne, karavan ve araç sıvı depoları
• PLC, Arduino ve mikrodenetleyici projeleri
• Endüstriyel proses ve otomasyon panoları

Sıvı Seviye Kontrolünün Avantajları

• Tank taşması ve sıvı kaybı riskini azaltır.
• Pompaların susuz çalışarak zarar görmesini önlemeye yardımcı olur.
• Manuel seviye kontrolü ihtiyacını azaltır.
• Dolum ve boşaltma süreçlerinin otomatikleştirilmesini sağlar.
• Alarm, gösterge, röle ve PLC sistemleriyle entegre edilebilir.
• Üretim süreçlerinde süreklilik ve operasyon güvenliği sağlar.
• Temassız modeller tankın delinmesine gerek bırakmadan algılama yapabilir.
• Analog çıkışlı modeller sürekli ve uzaktan seviye takibine imkân verir.

Sıkça Sorulan Sorular

Sıvı seviye sensörü pompaya doğrudan bağlanabilir mi?

Şamandıra sensörlerinin kontak kapasitesi genellikle düşüktür. Pompa motoru gibi yüksek akım çeken yükler sensöre doğrudan bağlanmamalıdır. Güvenli bir pompa seviye kontrolü için sensör çıkışı uygun bir röle, kontaktör veya kontrol kartını tetiklemelidir.

Plastik ve paslanmaz sensör arasındaki fark nedir?

Plastik modeller ekonomik, hafif ve temiz su gibi uygun sıvılarda kullanışlıdır. Paslanmaz çelik modeller ise sıcaklık, mekanik dayanım ve korozyon direnci gereken endüstriyel sistemlerde daha avantajlıdır. Kesin seçim sıvının kimyasal yapısına göre yapılmalıdır.

NO ve NC kontak ne anlama gelir?

NO, normal durumda açık; NC ise normal durumda kapalı kontak anlamına gelir. Sensörün hangi durumda sinyal vereceği pompa ve alarm senaryosuna göre belirlenir. Bazı şamandıralı modellerde şamandıranın yönü değiştirilerek kontak mantığı tersine çevrilebilir.

Temassız seviye sensörü her tankta kullanılabilir mi?

Hayır. Temassız sensörler çoğunlukla plastik veya cam gibi metal olmayan tanklarda kullanılır. Tank duvarının kalınlığı, malzemesi ve ölçülecek sıvının özelliği algılama performansını etkileyebilir.

Sürekli seviye ölçümü için hangi sensör kullanılmalıdır?

Sıvı seviyesinin yalnızca alt veya üst noktaya ulaşıp ulaşmadığı değil, sürekli olarak ne kadar olduğu ölçülecekse 4-20mA çıkışlı daldırma sensörü veya uyumlu göstergesi bulunan direnç çıkışlı seviye sensörü kullanılmalıdır.

Çift şamandıralı sensör ne işe yarar?

Çift şamandıralı sensör tank içerisindeki iki farklı noktayı algılar. Alt seviyede pompayı çalıştırmak, üst seviyede pompayı durdurmak veya alarm vermek gibi iki aşamalı kontrol işlemlerinde kullanılabilir.
