MAX7219 Modül, 4 adet 8x8 kırmızı dot matrix LED ekranı MAX7219 sürücü entegresi üzerinden kontrol etmek için kullanılan gösterge modülüdür. Harf, rakam, sembol ve basit grafiklerin görüntülenmesini sağlar. Arduino ve farklı mikrodenetleyici tabanlı projelerde ekran birimi olarak kullanılabilir.

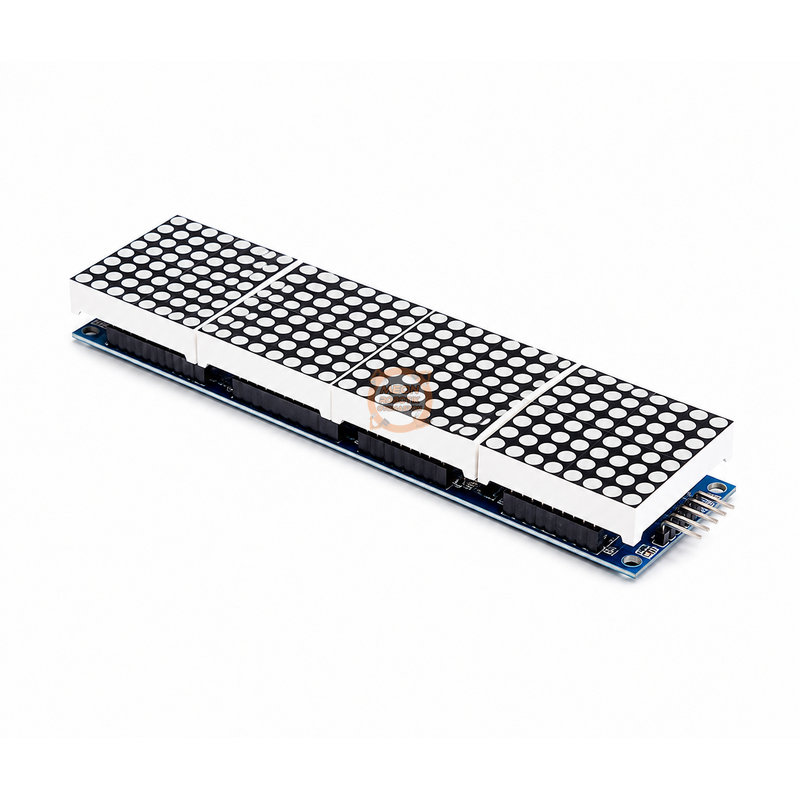

MAX7219 Modül, 4 adet 8x8 ortak katot kırmızı dot matrix LED ekran ve MAX7219 sürücü entegresinden oluşan kompakt bir gösterge kartıdır. Mikrodenetleyiciden aldığı verileri LED matrislere aktararak harf, rakam, sembol ve çeşitli görsel desenlerin oluşturulmasını sağlar. Arduino ve diğer MCU tabanlı elektronik projelerde saat, sayaç, bilgi ekranı ve gösterge uygulamalarında kullanılabilir.

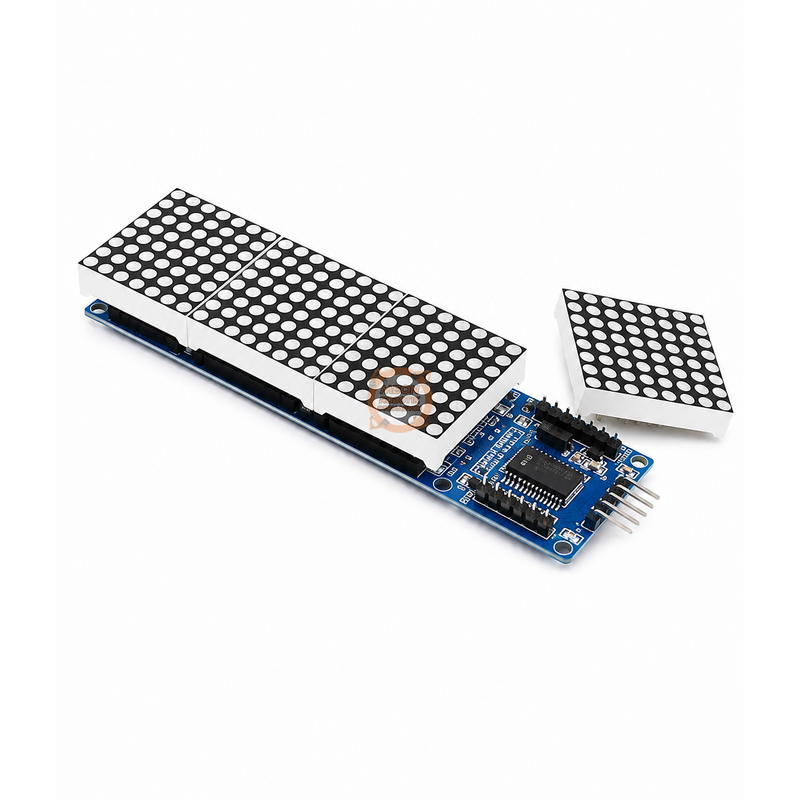

MAX7219 sürücü entegresi sayesinde LED matrislerin kontrolü az sayıda bağlantı hattı kullanılarak gerçekleştirilebilir. Modül üzerinde 4 adet 8x8 kırmızı dot matrix ekran bulunur ve LED matrisler kart üzerinden çıkarılabilir yapıdadır.

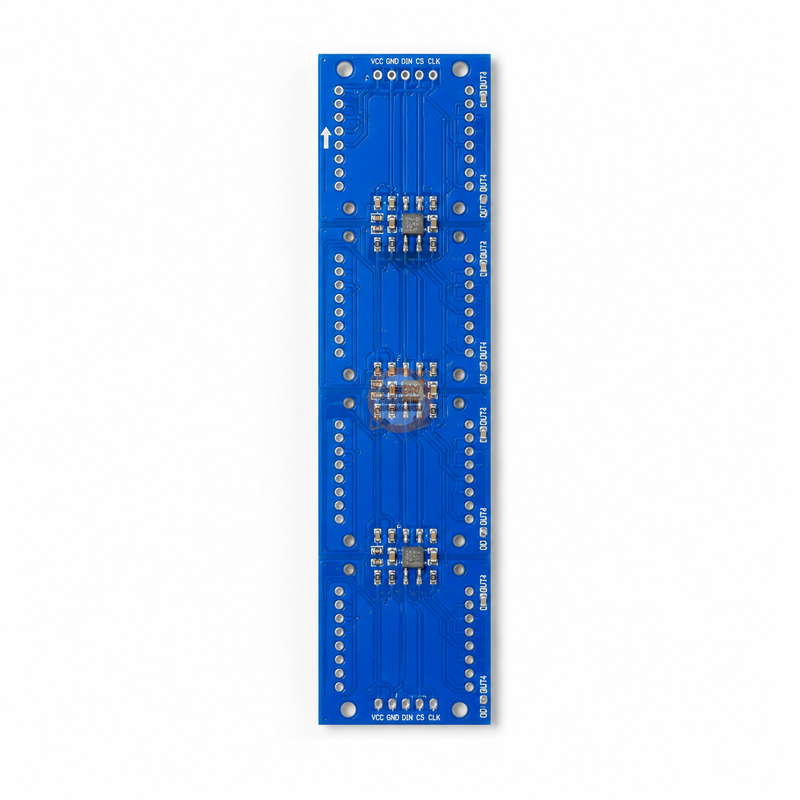

Kart üzerinde giriş ve çıkış bağlantıları bulunduğundan birden fazla MAX7219 Modül birbirine bağlanarak daha uzun ekran sistemleri oluşturulabilir. Sol taraftaki bağlantılar kontrol kartından gelen giriş için, sağ taraftaki bağlantılar ise bir sonraki modüle veri aktarmak için kullanılabilir.

Öne Çıkan Özellikler

• MAX7219 LED sürücü entegresi
• 4 adet 8x8 ortak katot dot matrix ekran
• Kırmızı LED ekran
• Çıkarılabilir LED matrix modülleri
• DC 3.3V / 5V çalışma gerilimi
• Veri, seçim ve clock hatları üzerinden kontrol
• Birden fazla modülü birbirine bağlayabilme
• 2 adet 5 pin 2.54 mm erkek header bağlantısı
• Kart köşelerinde 4 adet montaj deliği

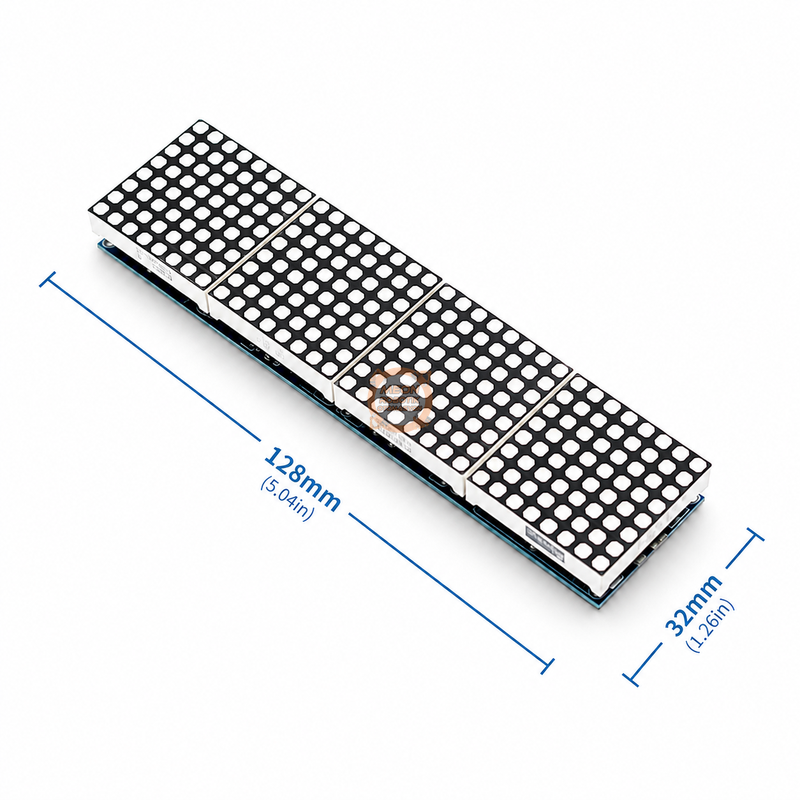

• 32 x 130 mm kart ölçüsü
• Arduino ve mikrodenetleyici projelerine uygun yapı

Kullanım Alanları

• Arduino ekran projeleri
• Mikrodenetleyici tabanlı göstergeler

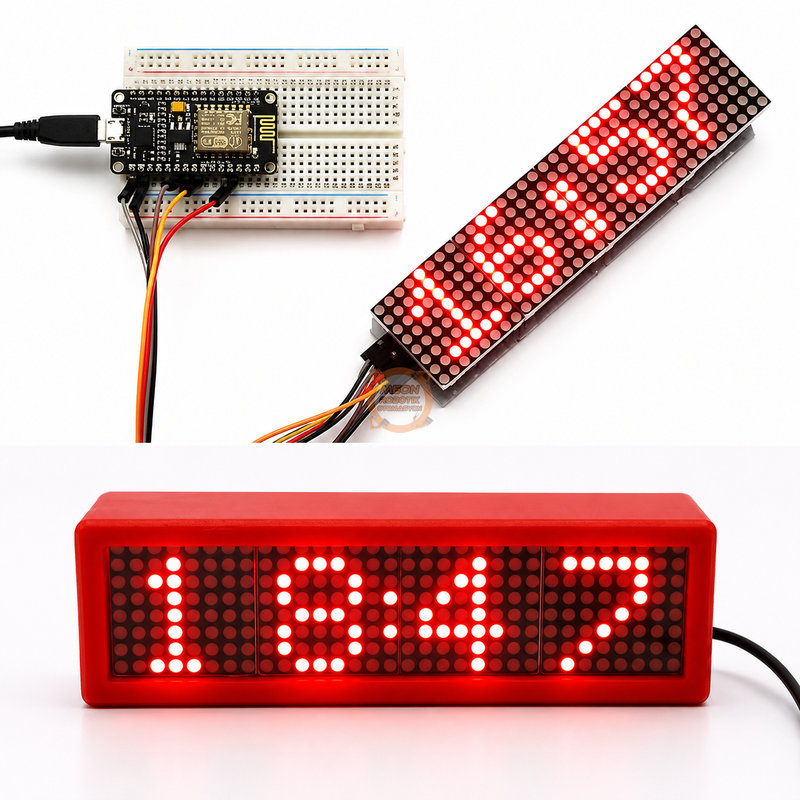

• Dijital saat uygulamaları
• Sayaç ve sıra göstergeleri
• Harf ve rakam gösterimi
• Basit animasyon ve şekil gösterimi
• Robotik ve elektronik hobi projeleri
• Bilgi ve durum ekranları

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

• VCC: Besleme girişi
• GND: Toprak bağlantısı
• DIN: Veri girişi
• CS: Seçim / chip select bağlantısı
• CLK: Clock bağlantısı

Birden fazla modül kullanılacağı zaman kontrol kartı ilk modülün giriş tarafına bağlanır. İlk modülün çıkış bağlantısı ise sıradaki MAX7219 Modül girişine bağlanarak ekran sistemi genişletilebilir.

Boyutlar ve Uyumluluk

Kart ölçüsü 32 x 130 mm'dir. Modül; Arduino ve uygun dijital kontrol sinyallerini sağlayabilen mikrodenetleyici tabanlı geliştirme kartlarıyla projelendirilebilir.

Paket İçeriği

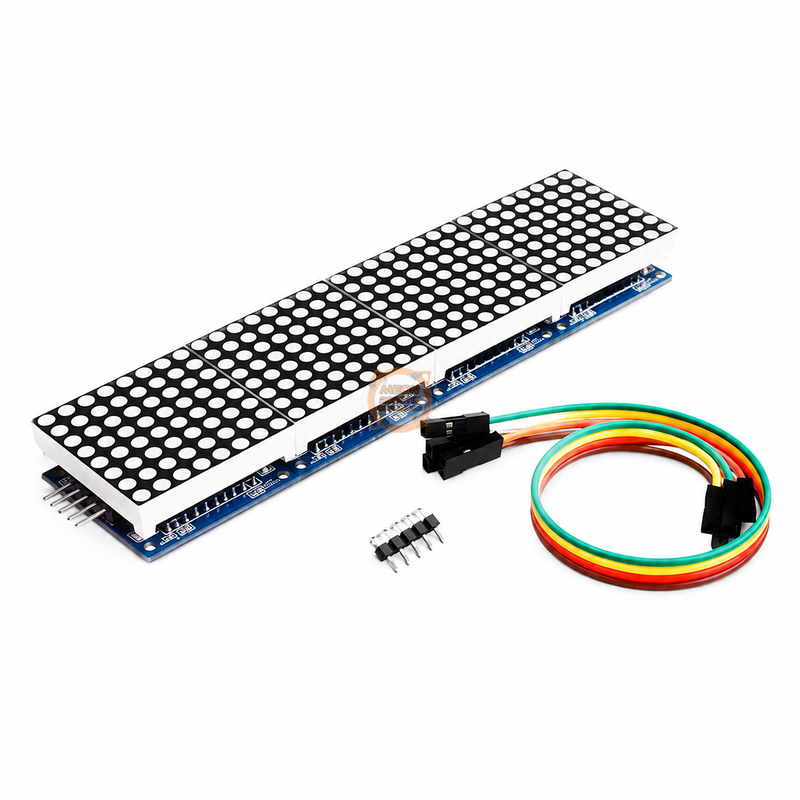

• 1 Adet MAX7219 4lü Dot Matrix Modül
• 1 Adet 5 Pin Dişi-Dişi Dupont Kablo
• 1 Adet 4 Pin Erkek Header Soket
