DC Motor Çeşitleri ve Doğru Akım Motor Çözümleri

DC motor, doğru akımla çalışan ve elektrik enerjisini mekanik dönme hareketine dönüştüren motor türüdür. Basit şekilde kontrol edilebilmesi, farklı gerilim seçenekleri, kompakt yapısı ve geniş devir aralığı sayesinde robotik projelerden endüstriyel otomasyon sistemlerine kadar çok sayıda uygulamada kullanılır. Motorun besleme uçlarındaki kutuplar değiştirilerek dönüş yönü tersine çevrilebilir; uygun bir DC motor hız kontrol devresi kullanılarak dönüş hızı ayarlanabilir.

Meon Robotik Otomasyon DC Motorlar kategorisinde; düşük gerilimle çalışan çekirdeksiz mini motorlardan yüksek devirli RS serisi motorlara, enkoderli modellerden hobi testere ve mini CNC uygulamalarında kullanılabilecek ürünlere kadar farklı ihtiyaçlara yönelik seçenekler bulunmaktadır. Kategoride 3.7V, 6V, 12V ve 24V gibi farklı çalışma gerilimlerine; düşük, orta ve yüksek RPM değerlerine sahip motor alternatifleri yer almaktadır.

Bir motorun yalnızca voltaj veya devir bilgisine bakılarak seçilmesi yeterli değildir. Uygun ürün belirlenirken motorun gücü, akım ihtiyacı, mil çapı, gövde ölçüsü, yük altındaki davranışı, dönüş hızı, tork kapasitesi ve çalışma süresi birlikte değerlendirilmelidir. Doğru seçilen bir doğru akım motoru, sistemin daha verimli, kararlı ve uzun ömürlü çalışmasına yardımcı olur.

DC Motor Çeşitleri ve Alt Grupları

RS775 DC Motorlar

RS775 DC motor modelleri, yüksek devir ihtiyacı bulunan mekanik ve elektronik uygulamalarda tercih edilen güçlü motor çeşitlerindendir. Kategori içerisinde 12V 3000 RPM ve 24V 15000 RPM gibi farklı çalışma değerlerine sahip RS775 motor seçenekleri bulunmaktadır. Yüksek hızlı modeller; uygun bağlantı elemanları, güç kaynağı ve mekanik düzeneklerle birlikte mini spindle, fan, zımpara, taşlama, delme ve çeşitli döner mekanizma projelerinde değerlendirilebilir.

RS775 motor seçilirken motorun boşta devir değerinin yük altındaki gerçek çalışma devri olmadığı unutulmamalıdır. Mekanik yük arttıkça devir düşebilir ve çekilen akım yükselebilir. Bu nedenle motor sürücüsü ve güç kaynağı, motorun yalnızca nominal değerlerine değil kalkış ve zorlanma akımına da uygun olmalıdır.

RS755 ve RS555 DC Motorlar

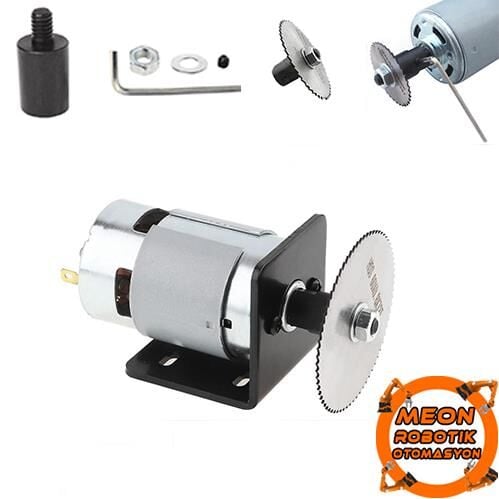

RS755 motor ve RS555 DC motor çeşitleri; hobi makineleri, döner mekanizmalar, küçük testere sistemleri, fanlar ve yüksek hızlı proje uygulamalarında kullanılabilir. Kategoride yer alan RS755 hobi testere seti, motorla birlikte kullanılabilecek mekanik parçaların bir arada değerlendirilmesine yönelik pratik bir çözüm sunarken 12V 16500 RPM RS555 motor, yüksek devir gerektiren kompakt uygulamalara hitap eder.

Bu tip fırçalı motorlar yüksek devirlere ulaşabildiği için motorun sağlam biçimde sabitlenmesi, dönen parçaların balanslı olması ve kullanıcıyı koruyacak muhafaza sistemlerinin kullanılması önemlidir. Testere, kesici, taşlayıcı veya spindle benzeri düzeneklerde motorun tek başına yeterli olmadığı; rulmanlama, kaplin, adaptör ve koruyucu ekipmanların da sisteme uygun seçilmesi gerektiği dikkate alınmalıdır.

Coreless Mini DC Motorlar

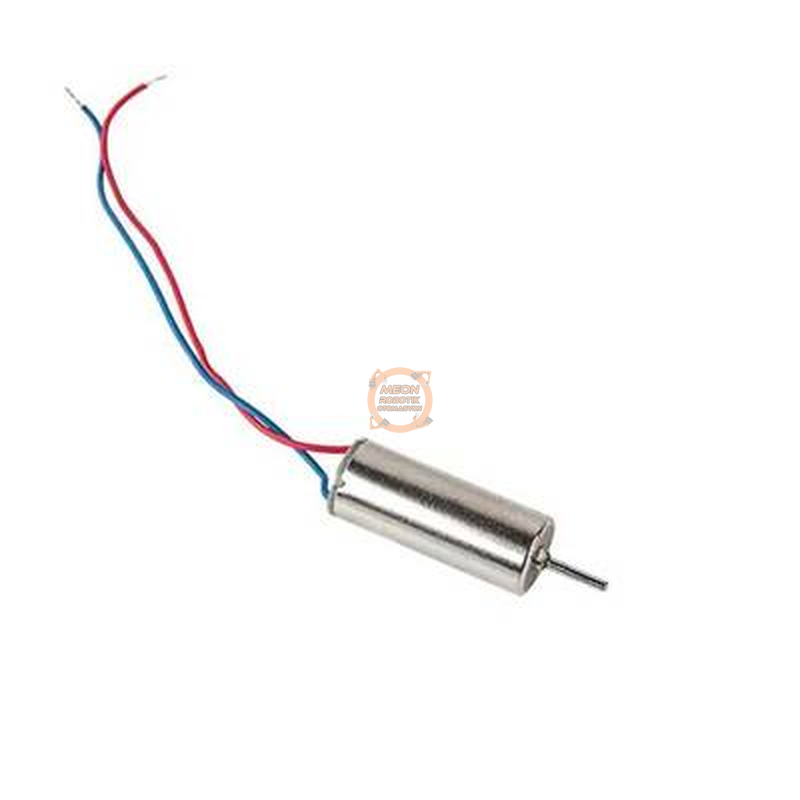

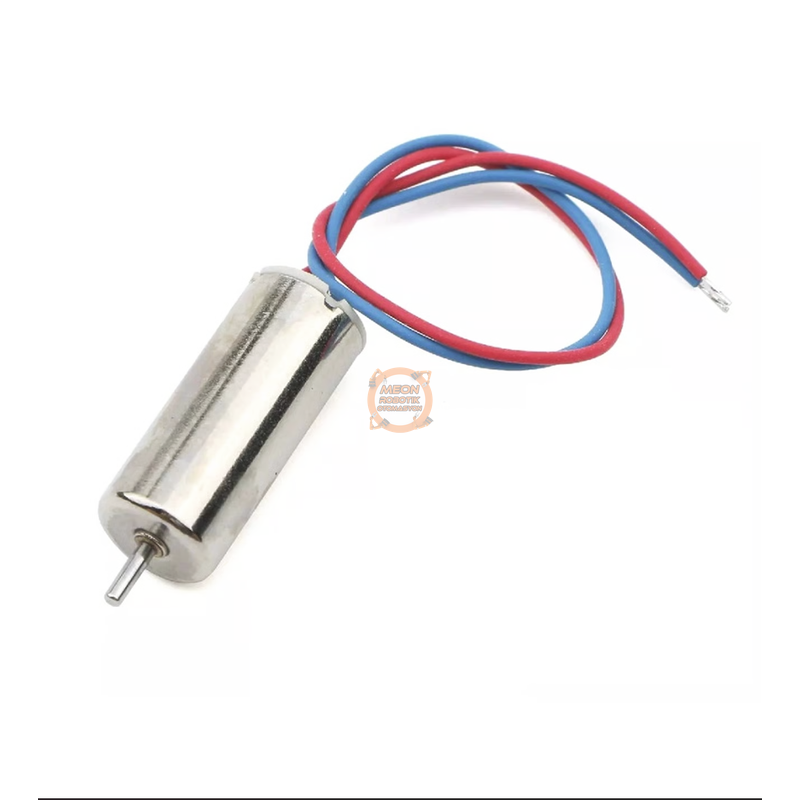

Coreless DC motor, geleneksel demir çekirdekli motorlara göre daha düşük rotor ataleti sunabilen kompakt bir motor yapısına sahiptir. Kategoride bulunan M720 3.7V çekirdeksiz mini DC motor; küçük boyut, düşük çalışma gerilimi ve hafiflik gerektiren elektronik projelerde kullanılabilir. Mini araçlar, oyuncaklar, titreşim mekanizmaları, mikro fan sistemleri, eğitim kitleri ve taşınabilir prototipler bu motorların değerlendirilebileceği uygulamalara örnektir.

Mini motorlarda fiziksel ölçüler, mil çapı, çalışma gerilimi ve akım tüketimi özellikle önemlidir. Çok küçük gövdeli motorlar uzun süre yüksek yük altında çalıştırılmaya uygun olmayabilir. Motorun havalandırılması ve mekanik olarak zorlanmaması kullanım ömrünü doğrudan etkiler.

Enkoderli DC Motorlar

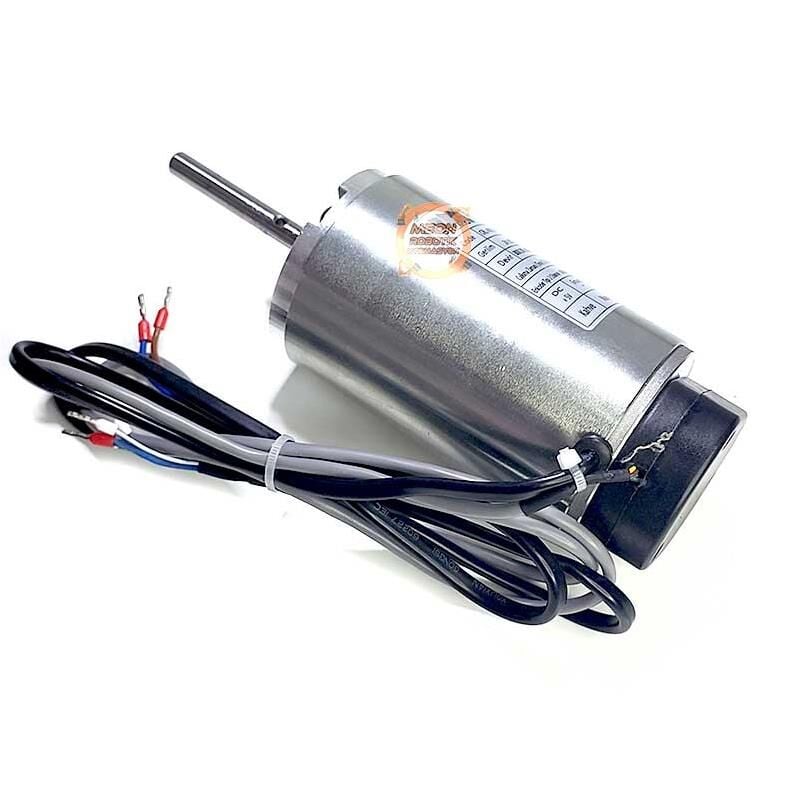

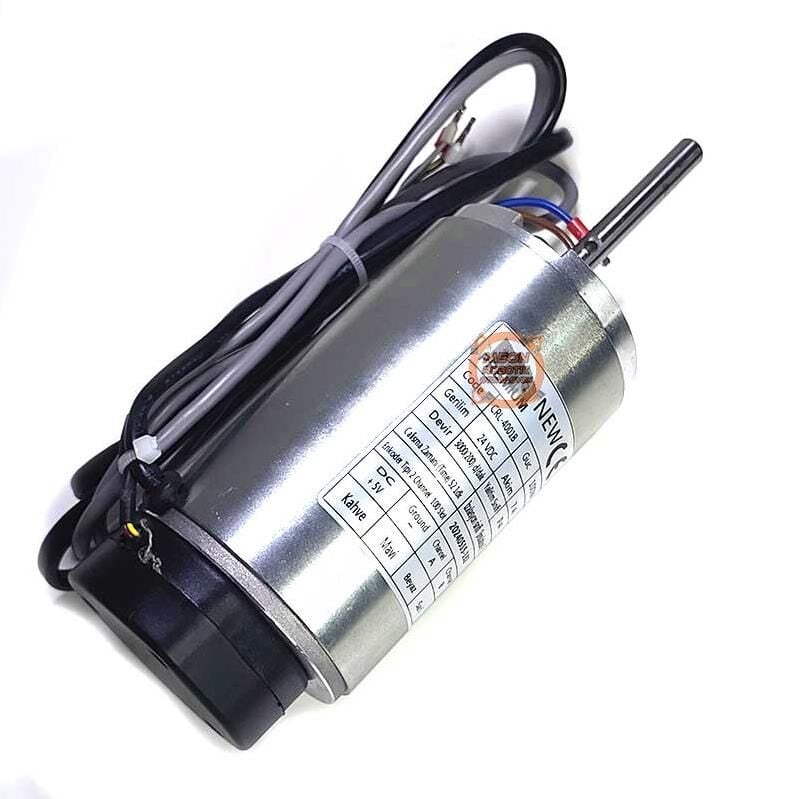

Enkoderli DC motor, motor milinin dönüşünü ölçmeye yardımcı olan geri besleme elemanına sahip motor çeşididir. Kategoride bulunan 24V 3000 RPM 100W enkoderli DC motor gibi ürünler; hız takibi, dönüş sayısı ölçümü, konum tahmini ve kapalı çevrim kontrol gerektiren uygulamalarda kullanılabilir.

Enkoder sinyalleri PLC, mikrodenetleyici, Arduino uyumlu kart veya uygun bir motor kontrol sistemi tarafından okunabilir. Böylece yalnızca motora enerji vermek yerine motorun gerçek hareketi izlenebilir. Konveyörler, ölçülü besleme sistemleri, robotik mekanizmalar ve hassas hareket uygulamaları için enkoderli motor kullanımı önemli avantaj sağlar.

6V, 12V ve 24V DC Motorlar

12V DC motor çeşitleri; akü, adaptör ve anahtarlamalı güç kaynağı seçeneklerinin yaygın olması nedeniyle robotik ve hobi projelerinde sıkça tercih edilir. 24V DC motor modelleri ise endüstriyel kontrol panoları, otomasyon sistemleri ve daha yüksek güç gerektiren projelerde avantaj sağlayabilir. 3.7V ve 6V motorlar genellikle taşınabilir, pilli ve daha kompakt uygulamalara yöneliktir.

Aynı fiziksel yapıya sahip iki motorun farklı gerilim versiyonları birbirinin yerine doğrudan kullanılmamalıdır. Motora nominal değerinin üzerinde voltaj uygulanması aşırı devir, ısınma ve motor hasarına neden olabilir. Düşük voltaj uygulanması ise torkun ve kalkış performansının yetersiz kalmasına yol açabilir.

Redüktörlü DC Motorlar

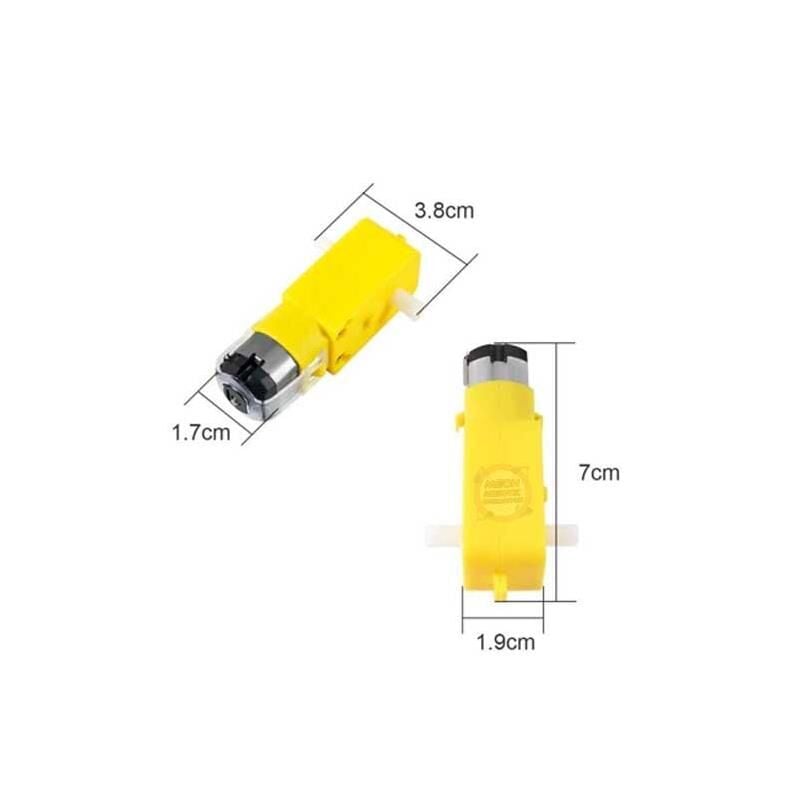

Düşük devir ve yüksek çıkış torku gereken uygulamalarda redüktörlü DC motor kullanılması daha uygundur. Redüktör mekanizması, motorun yüksek dönüş hızını belirli bir oranda düşürerek çıkış milinde daha güçlü ve kontrollü hareket elde edilmesini sağlar. Kategoride bulunan 6V 250 RPM sarı redüktörlü motor; robot tekerleği, eğitim seti ve küçük hareket mekanizmaları için kullanılabilecek ekonomik bir seçenektir.

Yüksek hızlı standart motor ile redüktörlü motor aynı ihtiyaca yönelik değildir. Tekerlek döndürme, kapak açma, yük taşıma veya düşük hızda ilerleme gereken bir uygulamada yalnızca yüksek RPM değerine sahip bir motor seçmek yeterli tork sağlamayabilir.

DC Motor Seçim Rehberi

Çalışma Gerilimi ve Güç Kaynağı

Motorun 3.7V, 6V, 12V veya 24V çalışma gerilimi, kullanılacak güç kaynağıyla uyumlu olmalıdır. Güç kaynağının akım kapasitesi motorun normal çalışma akımından yüksek seçilmeli ve kalkış sırasında oluşabilecek ani akım talepleri hesaba katılmalıdır. Yetersiz güç kaynağı motorun geç kalkmasına, sürücünün kapanmasına veya besleme voltajının düşmesine neden olabilir.

Devir, Tork ve Yük Yapısı

Yüksek devirli DC motor modelleri kesme, fan, spindle ve hızlı döner mekanizmalarda kullanılabilirken düşük devirli modeller kontrollü hareket uygulamalarına daha uygundur. Ancak RPM tek başına motor gücünü göstermez. Motorun yükü hareket ettirebilmesi için gerekli tork değerinin de dikkate alınması gerekir. Ağır bir yükü yavaş hareket ettirmek için yüksek devirli standart motor yerine uygun oranlı redüktörlü motor seçilebilir.

Motor Gücü ve Akım İhtiyacı

75W veya 100W gibi güç bilgileri, motorun uygulamaya uygunluğunu değerlendirmede önemli bir kriterdir. Motor sürücüsü, anahtar, röle, sigorta ve kablo kesiti motorun çekebileceği maksimum akıma uygun olmalıdır. Özellikle RS775 ve benzeri güçlü motorlar doğrudan mikrodenetleyici çıkışına bağlanmamalıdır. Arduino veya PLC üzerinden kontrol edilecek motorlarda uygun PWM motor sürücü, MOSFET modülü ya da H-köprü devresi kullanılmalıdır.

Mil Ölçüsü ve Mekanik Montaj

Motorun mil çapı, mil uzunluğu, gövde çapı ve montaj delikleri kullanılacak kaplin, mandren, kasnak veya dişliyle uyumlu olmalıdır. Motor miline uygun olmayan bir bağlantı parçasının zorlanarak takılması mile, yataklara veya rulmanlara zarar verebilir. Yüksek hızlı sistemlerde motor ekseni ile bağlı mekanizmanın ekseni mümkün olduğunca aynı hizada olmalıdır.

Hız ve Yön Kontrolü

Motor hızının ayarlanması gerekiyorsa çalışma voltajı ve akımına uygun DC motor sürücü kullanılmalıdır. PWM yöntemi, motorun hızını kontrol etmek için yaygın olarak tercih edilir. İleri ve geri yön kontrolü gereken robot, araç veya lineer mekanizmalarda çift yönlü H-köprü sürücüsü seçilmelidir. Yalnızca tek yönde hız ayarı sağlayan sürücüler otomatik olarak yön değiştirme özelliği sunmaz.

DC Motorların Kullanım Alanları

• Robotik araçlar, tekerlekli robotlar ve mobil platformlar
• Mini CNC, spindle, matkap ve döner takım projeleri
• Hobi testere, zımpara, polisaj ve taşlama düzenekleri
• Konveyör, besleme ve ürün taşıma mekanizmaları
• Fan, hava üfleme ve küçük soğutma sistemleri
• Arduino, Raspberry Pi, PLC ve mikrodenetleyici projeleri
• Otomatik kapak, perde, valf ve kilit mekanizmaları
• Oyuncak, maket, eğitim seti ve STEM uygulamaları
• Enkoder geri beslemeli hız ve hareket kontrol sistemleri
• Akülü, bataryalı ve taşınabilir elektronik cihazlar

DC Motor Teknolojisinin Avantajları

• Gerilim ve PWM sinyaliyle hız kontrolünün kolay olması
• Besleme kutupları değiştirilerek dönüş yönünün tersine çevrilebilmesi
• Kompakt boyutlarda yüksek dönüş hızları sunabilmesi
• 3.7V, 6V, 12V ve 24V gibi farklı gerilim seçeneklerinin bulunması
• Robotik, otomasyon ve hobi elektroniğiyle uyumlu olması
• Enkoder, redüktör ve sürücü devreleriyle geliştirilebilmesi
• Akü ve DC güç kaynaklarıyla çalıştırılabilmesi
• Farklı mil ve gövde yapılarına sahip geniş ürün seçeneği sunması

Sıkça Sorulan Sorular

DC motorun dönüş yönü nasıl değiştirilir?

Fırçalı DC motorlarda besleme uçlarının kutupları değiştirilerek dönüş yönü tersine çevrilebilir. Otomatik yön kontrolü için motor akımına uygun H-köprü motor sürücüsü kullanılmalıdır.

DC motor hızı nasıl ayarlanır?

Motor hızı, uygun akım ve gerilim değerlerine sahip PWM hız kontrol devresiyle ayarlanabilir. Sürücü seçilirken motorun kalkış ve zorlanma akımı dikkate alınmalıdır.

12V DC motor 24V ile çalıştırılır mı?

Önerilmez. Nominal gerilimin üzerinde besleme yapılması aşırı devir, yüksek akım, ısınma, fırça aşınması ve kalıcı motor hasarı oluşturabilir. Motor etiketinde belirtilen çalışma gerilimi kullanılmalıdır.

Yüksek RPM daha güçlü motor anlamına gelir mi?

Hayır. RPM motorun dönüş hızını belirtir; tork veya güç değerini tek başına göstermez. Uygun seçim için motor gücü, torku, akımı ve yük altındaki çalışma değerleri birlikte incelenmelidir.

RS775 motor mini CNC spindle olarak kullanılabilir mi?

Uygun devirdeki RS775 modelleri hobi tipi mini spindle uygulamalarında değerlendirilebilir. Ancak motorun sağlam sabitlenmesi, uygun mandren veya ER bağlantısının kullanılması, sistemin balanslı kurulması ve motorun yeterli şekilde soğutulması gerekir.

Enkoderli DC motor ne avantaj sağlar?

Enkoder, motor milinin hareketi hakkında geri bildirim üretir. Bu sinyal kullanılarak dönüş hızı izlenebilir, tur sayısı hesaplanabilir ve uygun kontrol sistemiyle daha kararlı hareket elde edilebilir.

DC motor doğrudan Arduino'ya bağlanabilir mi?

Hayır. Arduino çıkışlarının sağlayabildiği akım motor çalıştırmak için yeterli değildir. Motor, uygun sürücü veya MOSFET devresi üzerinden kontrol edilmeli; Arduino ile motor beslemesi arasında doğru ortak şase bağlantısı kurulmalıdır.

Meon Robotik Otomasyon DC Motor Çözümleri

Meon Robotik Otomasyon; robotik, elektronik, otomasyon, hobi makinesi ve Ar-Ge projeleri için farklı gerilim, güç, devir ve gövde seçeneklerine sahip DC motor çeşitleri sunar. RS775, RS755, RS555, coreless mini motor, enkoderli motor ve redüktörlü motor seçenekleri sayesinde projenin hız, tork ve kontrol gereksinimine uygun ürün daha kolay belirlenebilir.

Motor seçimi yapılırken ürün sayfasındaki çalışma gerilimi, RPM, güç, mil ölçüsü ve bağlantı bilgileri dikkatle incelenmelidir. Motorla birlikte kullanılacak güç kaynağı, PWM sürücü, mekanik bağlantı aparatı ve koruma ekipmanlarının da sisteme uyumlu olması gerekir. Meon Robotik Otomasyon ürün seçenekleriyle prototipten profesyonel otomasyon uygulamalarına kadar farklı seviyelerde hareket çözümleri oluşturabilirsiniz.
