CNC el çarkı, CNC makinelerinde eksenlerin operatör tarafından kontrollü, hassas ve kademeli şekilde hareket ettirilmesini sağlayan önemli bir kumanda ekipmanıdır. İngilizcede Manual Pulse Generator kelimelerinin kısaltması olan MPG adıyla da bilinen CNC el çarkları; makine sıfırlama, iş parçasına yaklaşma, takım konumlandırma, referans alma ve hassas pozisyon ayarlama işlemlerinde kullanılır.

Meon Robotik Otomasyon CNC El Çarkı kategorisinde; farklı kontrol sistemleriyle kullanılabilen kablolu CNC el çarkı, kablosuz CNC el çarkı, 4 eksen ve 6 eksen MPG el çarkı, CNC el çarkı enkoderi, spiral el çarkı kablosu ve çeşitli yedek parça seçenekleri yer almaktadır. Uygulamanızın kontrol sistemi, eksen sayısı, besleme gerilimi, pals değeri ve bağlantı yapısına uygun ürünü tercih ederek makinenizin manuel kontrol kabiliyetini geliştirebilirsiniz.

CNC el çarkı, operatörün seçilen makine eksenini fiziksel bir döner enkoder yardımıyla ileri veya geri yönde hareket ettirmesine imkân veren manuel kontrol ünitesidir. El çarkı çevrildiğinde oluşan elektriksel pals sinyalleri CNC kontrol ünitesine iletilir. Kontrol sistemi bu sinyalleri işleyerek servo motoru veya step motoru belirlenen yön ve hareket miktarında çalıştırır.

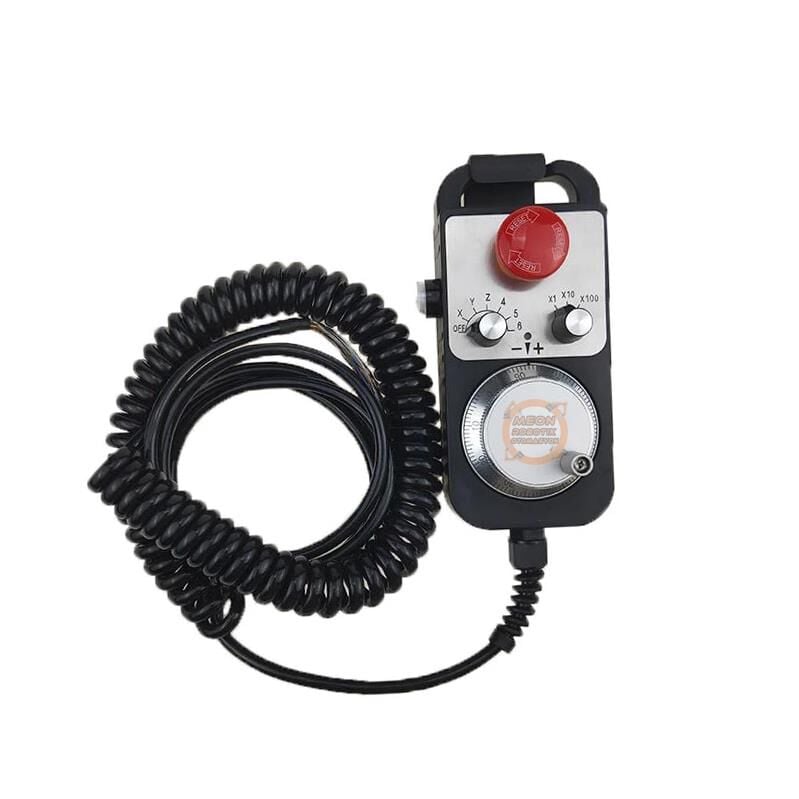

CNC paneli üzerindeki standart yön tuşlarına göre daha kontrollü bir kullanım sunan MPG el çarkları, özellikle düşük ilerleme miktarlarında ve hassas yaklaşma işlemlerinde önemli avantaj sağlar. Operatör, uygun kademe seçimi yaparak ekseni küçük adımlarla hareket ettirebilir ve takım ile iş parçası arasındaki mesafeyi daha hassas şekilde ayarlayabilir.

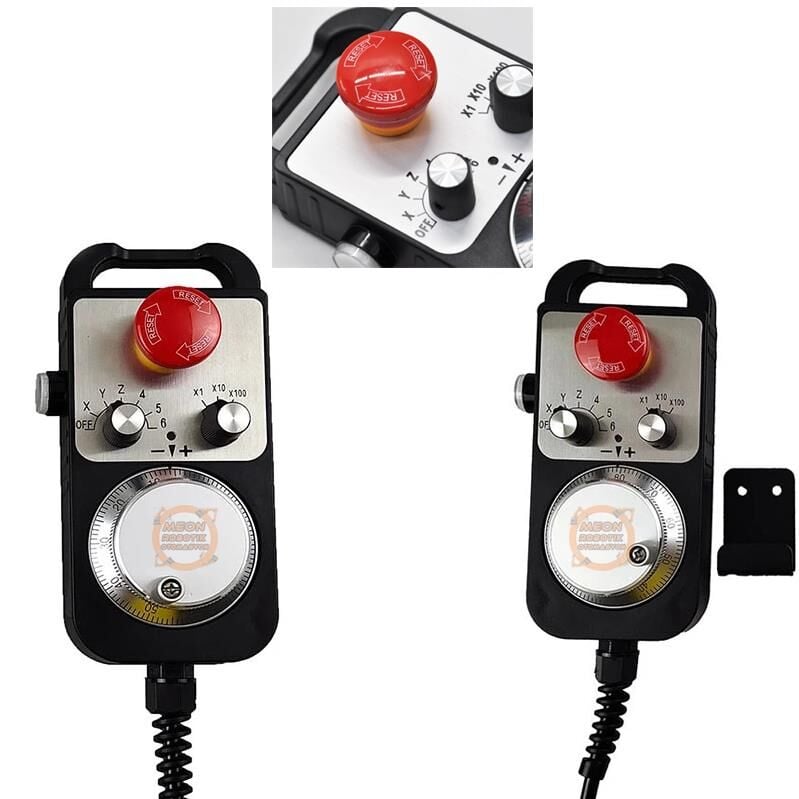

El çarklarında genellikle eksen seçimi için X, Y, Z, A, B ve C seçenekleri; hareket oranının belirlenmesi için ise x1, x10 ve x100 benzeri kademe seçimleri bulunabilir. Bu özellikler modelden modele değişebileceği için ürün teknik özellikleri mutlaka kontrol edilmelidir.

CNC el çarkının temel görevi, CNC makinesinin eksenlerini manuel olarak hassas biçimde hareket ettirmektir. Otomatik program çalıştırılmadan önce gerçekleştirilen hazırlık işlemlerinde operatöre doğrudan kontrol imkânı sunar.

• X, Y, Z ve yardımcı eksenlerin manuel hareket ettirilmesi
• Kesici takımın iş parçasına kontrollü şekilde yaklaştırılması
• İş parçası sıfır noktasının belirlenmesi
• Takım boyu ve takım konumu ayarlarının yapılması
• Prob ve takım sıfırlama işlemlerinin desteklenmesi
• Makine referans ve başlangıç konumlarının kontrol edilmesi
• Bakım ve kurulum sırasında eksen hareketlerinin test edilmesi
• Hassas jog ve kademeli ilerleme işlemlerinin gerçekleştirilmesi

Özellikle kalıp işleme, metal frezeleme, ahşap CNC router, torna, işleme merkezi, gravür makinesi ve özel üretim otomasyon sistemlerinde el çarkı kullanımı operatörün makine üzerindeki kontrolünü artırır.

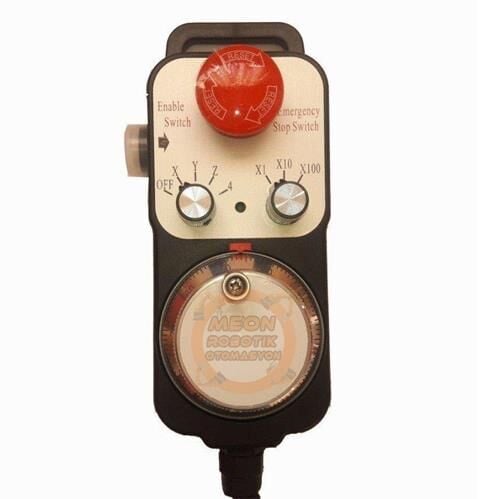

Kablolu CNC el çarkı modelleri, el kumandası ile kontrol panosu arasında fiziksel kablo bağlantısı kullanır. Kararlı sinyal iletimi, sürekli çalışma ve pil gerektirmeyen yapı gibi avantajları nedeniyle çok sayıda endüstriyel CNC sisteminde tercih edilir.

Kablolu modeller; kontrol ünitesine doğrudan, özel soket üzerinden veya pano içerisindeki terminal bağlantıları aracılığıyla bağlanabilir. Bağlantı yapılmadan önce kablo renkleri, pin dizilimi, sinyal çıkışları, besleme gerilimi ve kontrol kartı girişleri karşılaştırılmalıdır.

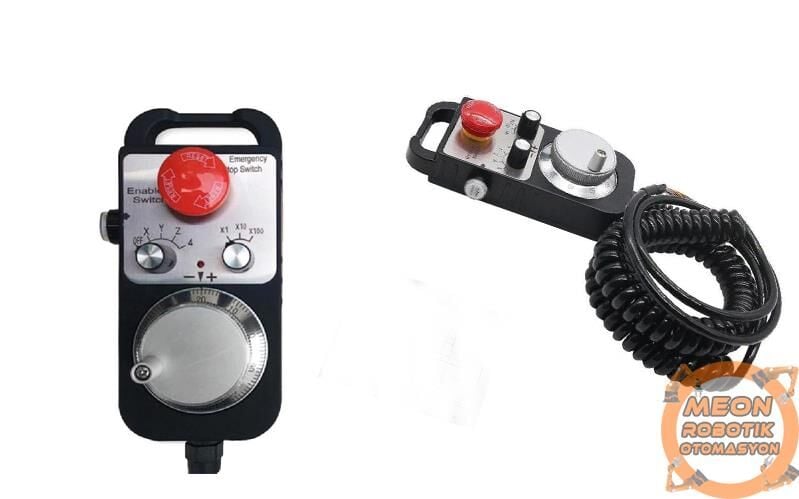

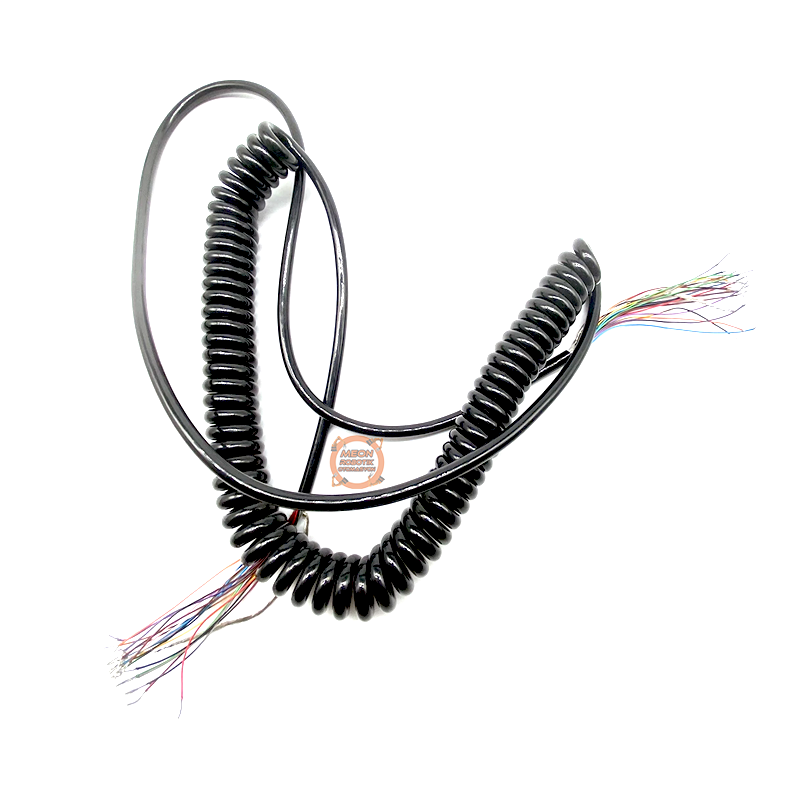

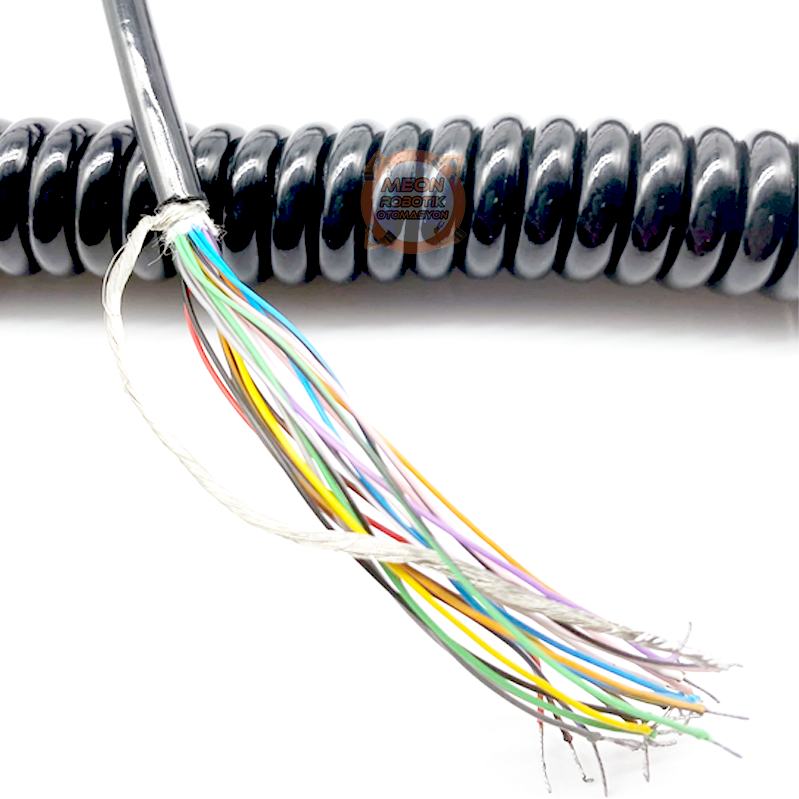

Hareketli kullanım sırasında kablonun rahat uzayıp toplanabilmesi için spiral kablolu modeller tercih edilebilir. CNC el çarkı kablosu değiştirilirken yalnızca iletken sayısına göre değil; soket yapısı, kablo kesiti, ekranlama özelliği ve pin bağlantı sırası dikkate alınarak seçim yapılmalıdır.

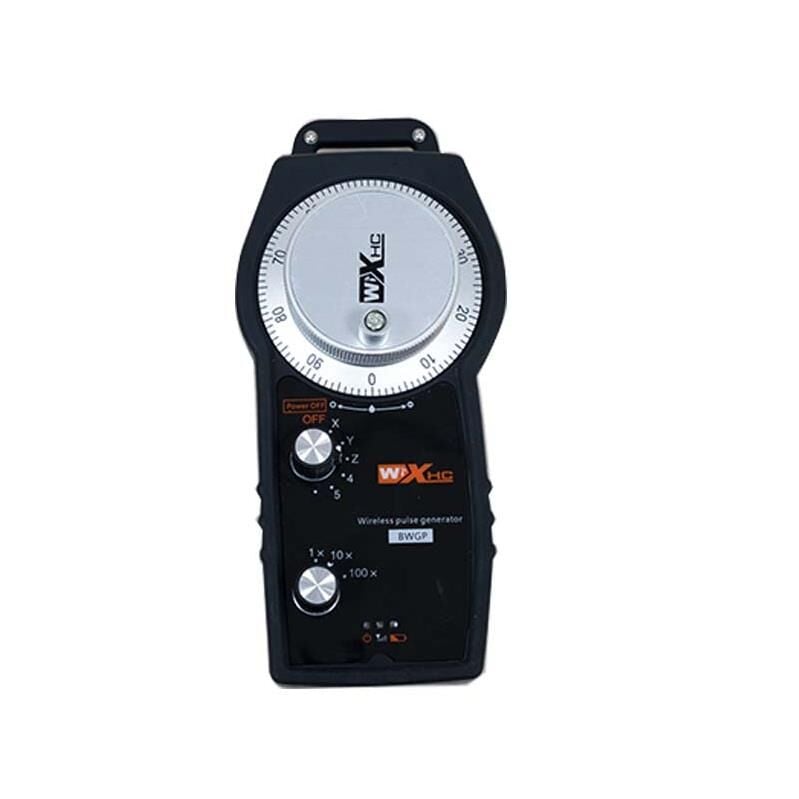

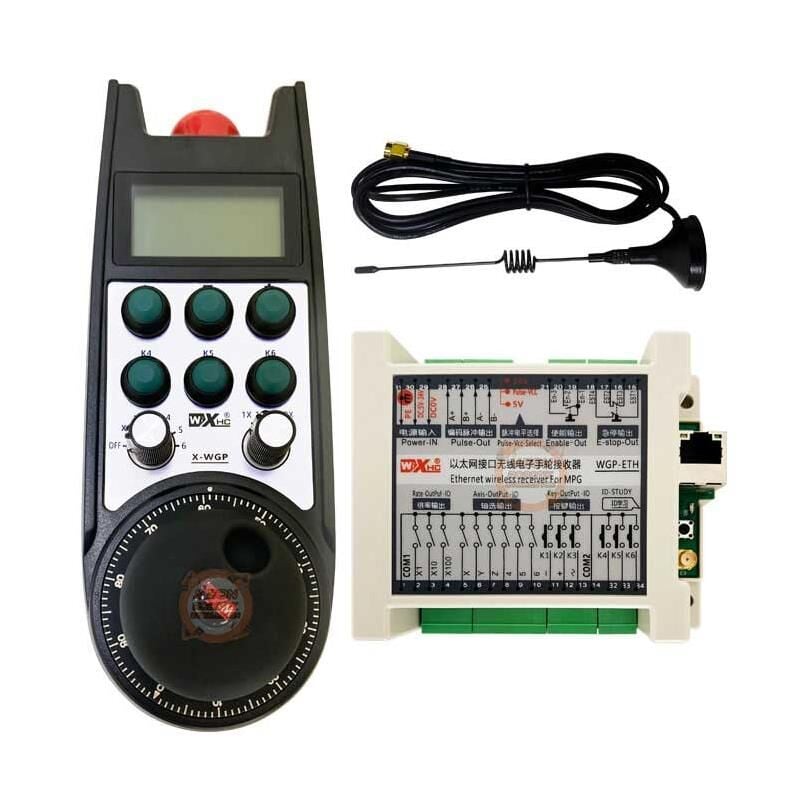

Kablosuz CNC el çarkı, operatörün kontrol panosuna bağlı kalmadan makinenin farklı noktalarında çalışmasına yardımcı olur. Özellikle büyük çalışma tablasına sahip CNC router, dik işleme merkezi ve uzun eksenli makinelerde operatöre daha rahat hareket imkânı sunar.

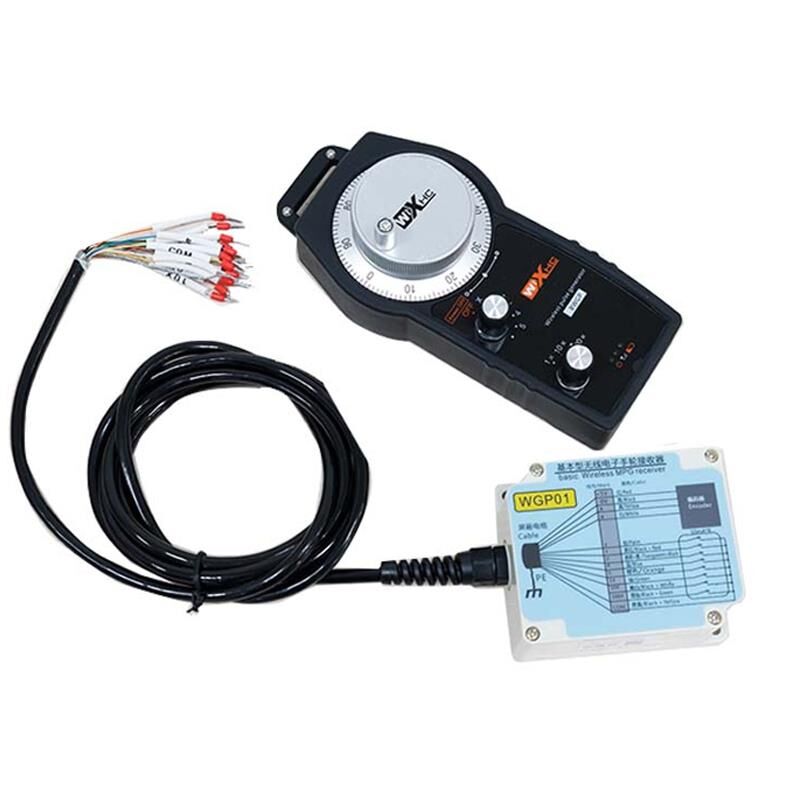

Kablosuz MPG sistemleri genellikle bir el kumandası ve kontrol panosuna bağlanan alıcı üniteden oluşur. El çarkında oluşturulan komutlar kablosuz olarak alıcıya iletilir ve alıcı üzerinden CNC kontrol sistemine aktarılır.

Kablosuz model seçerken kullanım mesafesi, alıcı ünitenin bağlantı şekli, desteklenen kontrol sistemi, eksen sayısı, acil durdurma yapısı, güç kaynağı ve çalışma frekansı gibi özellikler incelenmelidir. Endüstriyel ortamlarda elektromanyetik parazit oluşturabilecek inverterler, servo sürücüler ve yüksek güçlü motor kabloları bulunduğundan alıcı ünitenin montaj konumu da önemlidir.

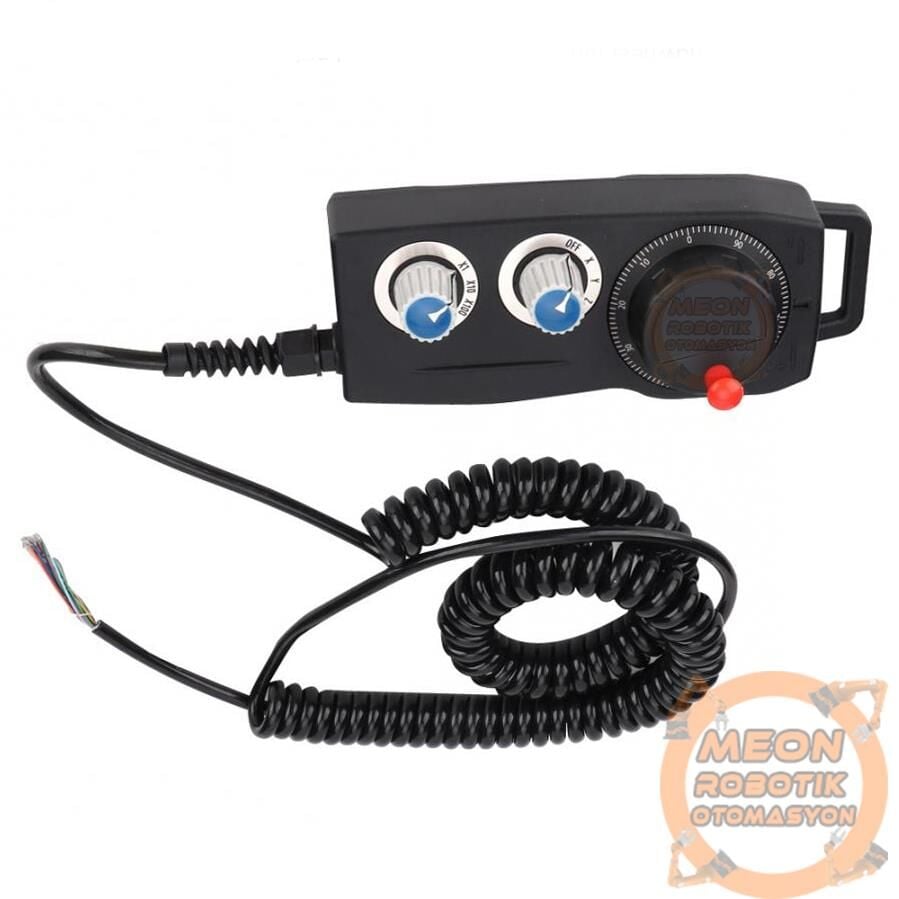

4 Eksen CNC El Çarkı

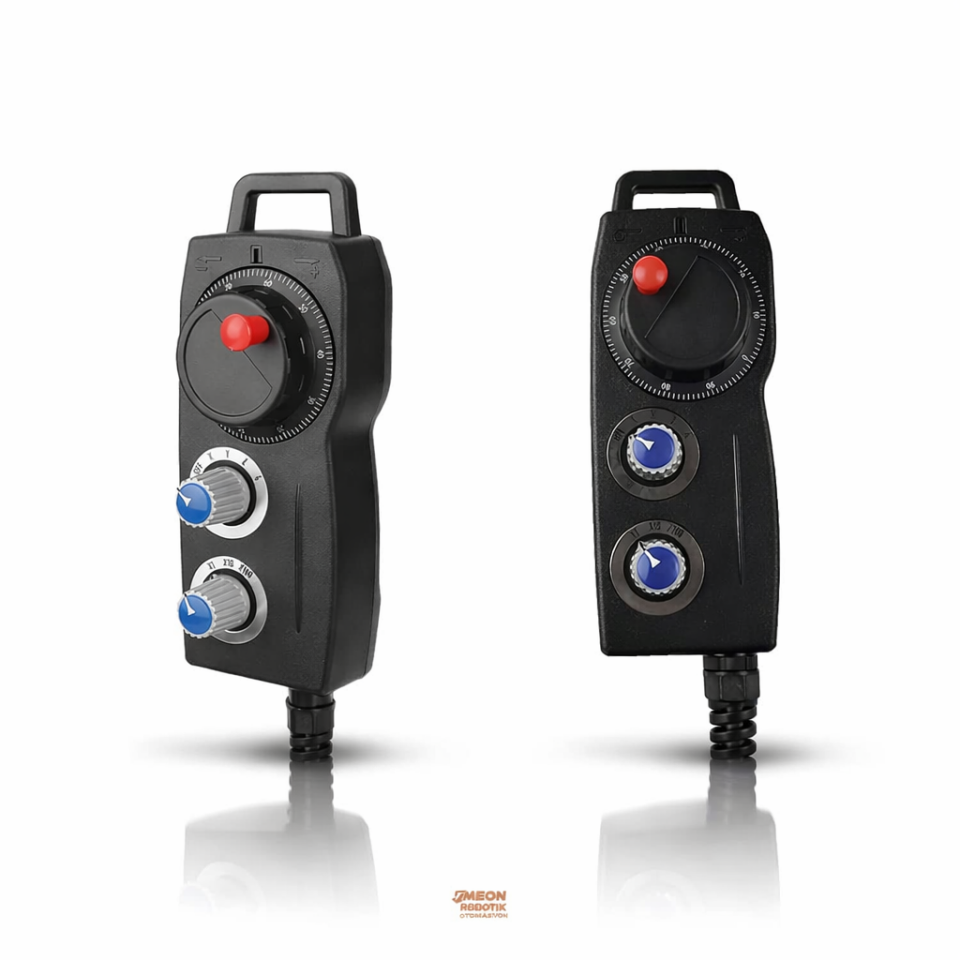

Dört eksenli el çarkları genellikle X, Y, Z ve A eksenlerinin kontrol edilmesi gereken CNC router, freze, gravür ve özel otomasyon makinelerinde kullanılır. Standart üç doğrusal eksene ek olarak döner tabla veya yardımcı eksen bulunan uygulamalara uygundur.

6 Eksen CNC El Çarkı

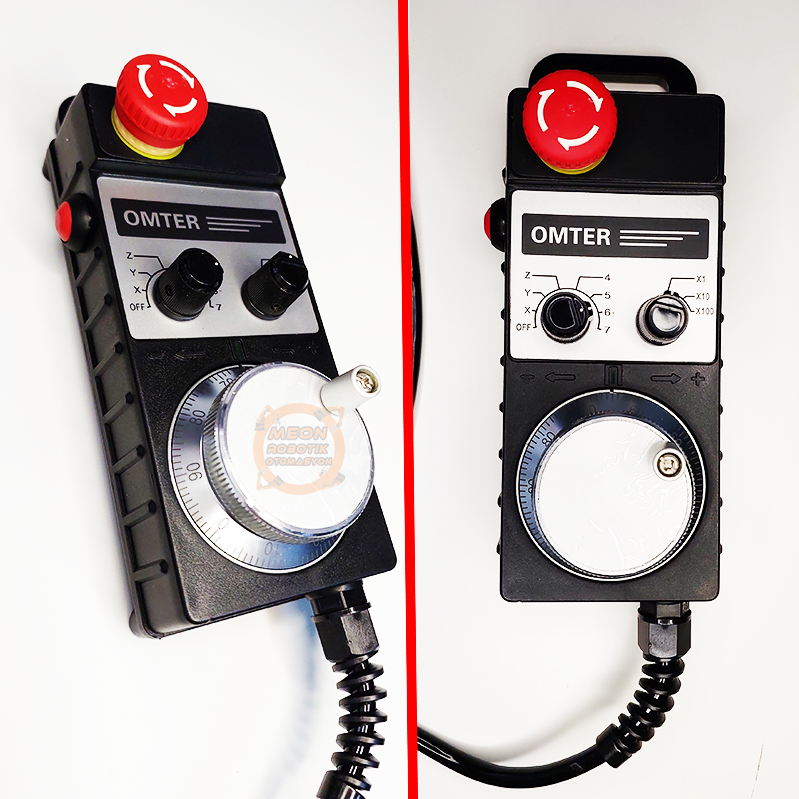

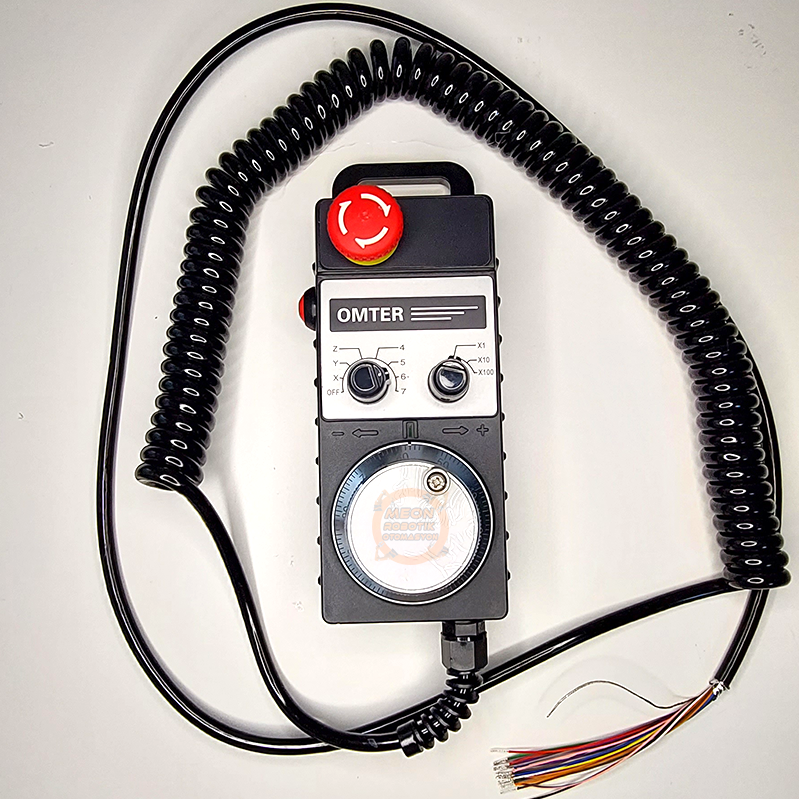

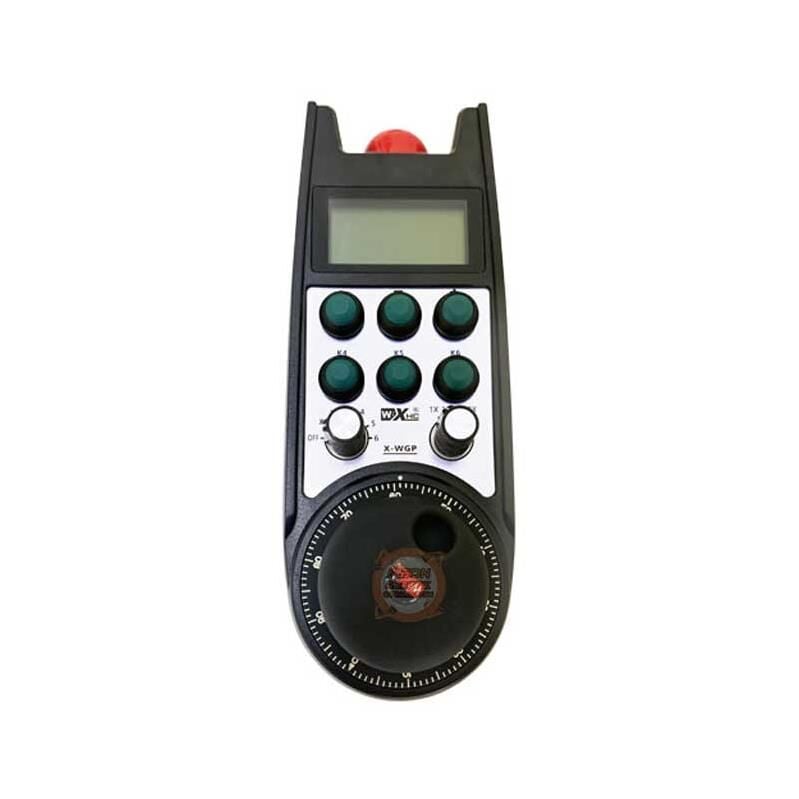

Altı eksenli CNC el çarkları, X, Y, Z, A, B ve C gibi daha fazla eksenin seçilmesine olanak tanıyabilir. Çok eksenli işleme merkezleri, gelişmiş CNC makineleri ve özel üretim sistemlerinde tercih edilebilir.

El çarkı üzerinde altı eksen seçeneği bulunması, kontrol sisteminin bu eksenlerin tamamını desteklediği anlamına gelmez. Satın alma öncesinde makinenin kontrol ünitesi, aktif eksen sayısı ve el çarkı bağlantı yapısı birlikte değerlendirilmelidir.

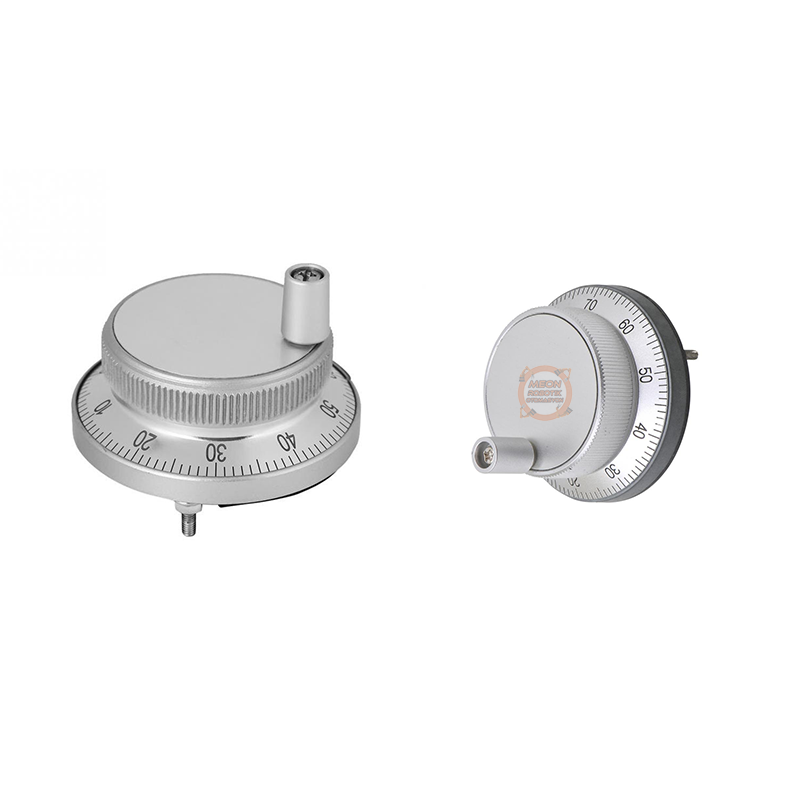

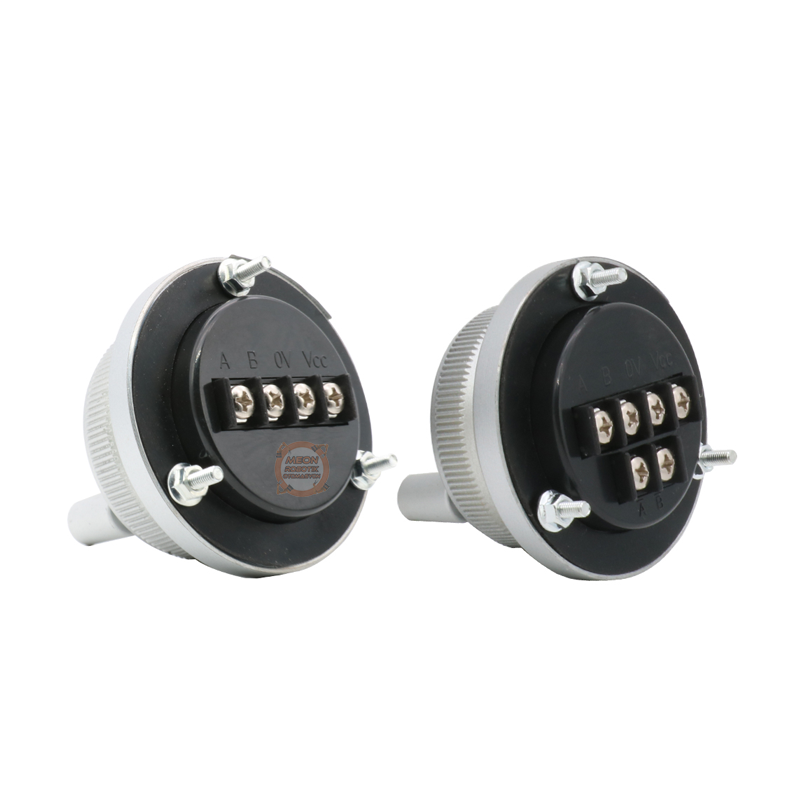

CNC el çarkının temel bileşenlerinden biri manuel pals enkoderidir. Operatör çarkı çevirdiğinde enkoder, dönüş yönüne ve hareket miktarına bağlı olarak kontrol sistemine elektriksel sinyaller gönderir. Bu sinyaller makine ekseninin hangi yönde ve ne kadar hareket edeceğinin belirlenmesinde kullanılır.

El çarkı enkoderlerinde karşılaşılan PPR ifadesi, bir turda oluşturulan pals miktarını belirtir. CNC uygulamalarında 25 PPR veya 100 PPR gibi farklı değerlere sahip enkoderler kullanılabilir. Değişim yapılırken mevcut enkoderin yalnızca fiziksel ölçüsü değil; besleme gerilimi, PPR değeri, çıkış sinyali ve pin yapısı da kontrol edilmelidir.

Kategoride farklı pin sayılarına, besleme gerilimlerine ve pals değerlerine sahip CNC el çarkı enkoderleri bulunabilir. Uyumlu olmayan bir enkoder kullanılması yanlış hareket miktarına, yön sorunlarına veya kontrol sisteminin sinyali algılamamasına neden olabilir.

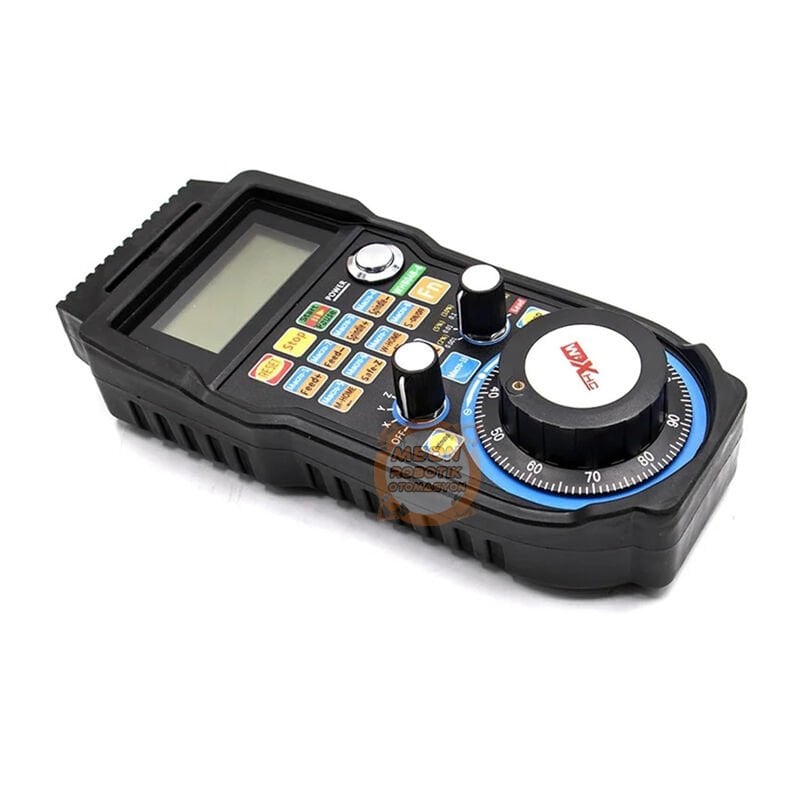

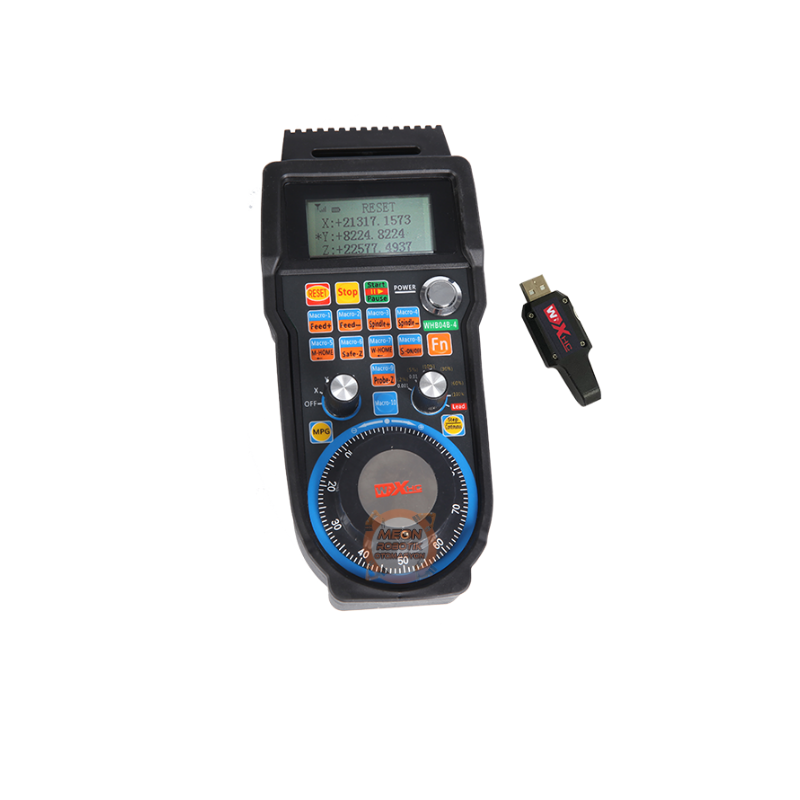

Mach3 CNC el çarkı modelleri, bilgisayar tabanlı Mach3 CNC kontrol sistemlerinde manuel eksen kontrolü sağlamak amacıyla kullanılır. Mach3 uyumlu kablosuz el çarkları; CNC router, freze, plazma, gravür ve hobi CNC uygulamalarında operatör kullanımını kolaylaştırabilir.

Mach3 el çarkı kurulumu sırasında uygun sürücünün yüklenmesi, eklenti dosyalarının doğru klasöre aktarılması, eksen seçimlerinin yapılandırılması ve buton fonksiyonlarının tanımlanması gerekebilir. Kontrol kartı ile el çarkı arasındaki yazılım ve donanım uyumluluğu satın alma öncesinde kontrol edilmelidir.

Mach3 adıyla satılan her el çarkı bütün Mach3 kontrol kartlarıyla doğrudan çalışmayabilir. İşletim sistemi, Mach3 sürümü, kullanılan kontrol kartı ve ürünün haberleşme yöntemi uyumluluk açısından birlikte değerlendirilmelidir.

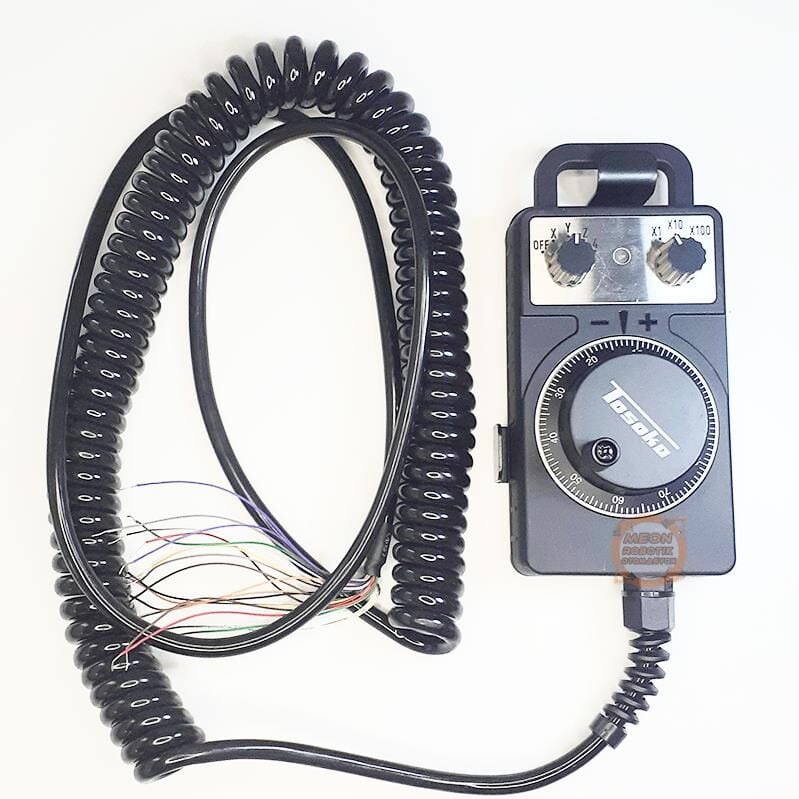

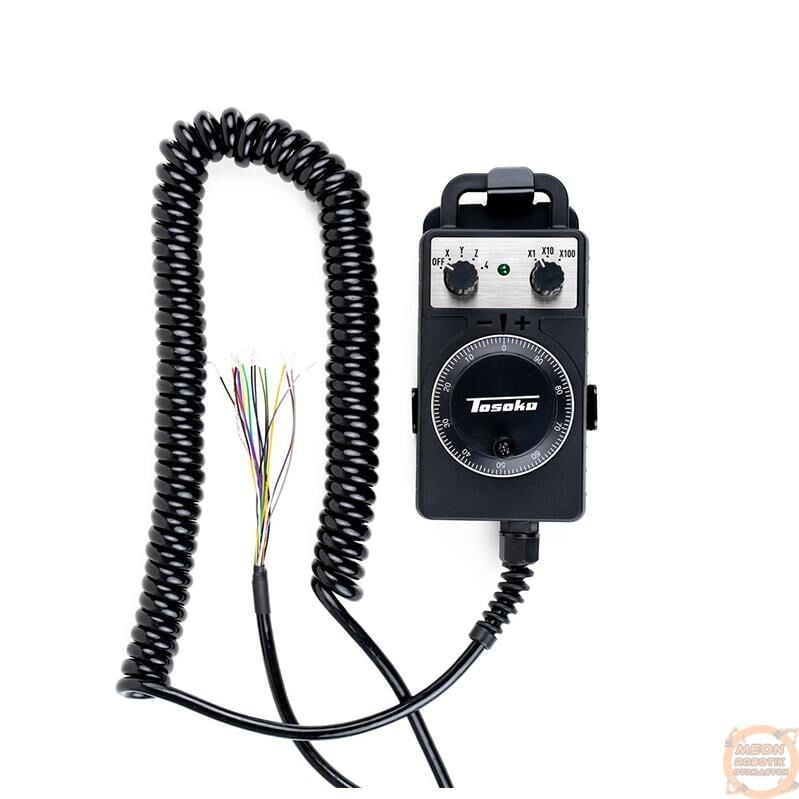

Endüstriyel CNC tezgâhlarında kullanılan el çarkları, makinenin kontrol ünitesine göre farklı elektriksel ve mekanik bağlantılara sahip olabilir. Fanuc, Siemens ve Mitsubishi kontrol sistemlerinde kullanılmak üzere tasarlanan el çarkları; besleme gerilimi, pals değeri, eksen seçme devresi, bağlantı soketi ve pin dizilimi bakımından birbirinden ayrılabilir.

Bir ürünün belirli bir kontrol sistemiyle uyumlu olarak belirtilmesi, aynı markanın bütün kontrol ünitelerinde bağlantı değişikliği yapılmadan kullanılacağı anlamına gelmeyebilir. CNC kontrol ünitesinin tam modeli, mevcut el çarkının etiketi, soket yapısı ve bağlantı şeması kontrol edilmelidir.

Mevcut bir el çarkını yenisiyle değiştirirken eski ürünün ön ve arka yüz fotoğraflarının, model kodunun, soket bağlantısının ve makine kontrol ünitesi bilgilerinin karşılaştırılması doğru ürün seçimini kolaylaştırır.

PLC uyumlu el çarkları, standart CNC kontrol sistemlerinin yanı sıra özel tasarlanmış otomasyon makinelerinde manuel eksen veya hareket kontrolü sağlamak amacıyla kullanılabilir. Bu modellerde el çarkının alıcı ünitesi üzerinden PLC dijital girişlerine, yüksek hızlı sayıcı girişlerine veya özel MPG girişlerine sinyal aktarılması gerekebilir.

PLC ile kullanılacak CNC el çarkında çıkış gerilimi, sinyal tipi, ortak uç yapısı, transistor çıkış biçimi ve pals frekansı gibi teknik detaylar önemlidir. Özellikle 24V PLC sistemlerinde el çarkının ve alıcı ünitenin giriş-çıkış seviyeleri kontrol edilmelidir.

PLC programının el çarkından gelen eksen seçimi, yön, kademe ve pals sinyallerini işleyecek şekilde hazırlanması gerekebilir. Bu nedenle PLC uygulamalarında montaj ve yazılım işlemlerinin otomasyon bilgisine sahip kişiler tarafından gerçekleştirilmesi önerilir.

CNC el çarkı satın alırken ürünün yalnızca dış görünüşüne veya eksen sayısına göre seçim yapılmamalıdır. Kontrol sistemiyle elektriksel ve yazılımsal uyumluluk, güvenli ve doğru çalışma açısından öncelikli olmalıdır.

• Kontrol sistemi: Mach3, PLC, Fanuc, Siemens, Mitsubishi veya diğer kontrol üniteleriyle uyumluluk kontrol edilmelidir.
• Eksen sayısı: Makinenin 3, 4, 5 veya 6 eksenli yapısına uygun model seçilmelidir.
• Besleme gerilimi: 5V, 12V veya 24V çalışma gerilimi ürün özelliklerinden doğrulanmalıdır.
• PPR değeri: Kontrol sisteminin ve mevcut enkoderin desteklediği pals değeri belirlenmelidir.
• Pin ve soket yapısı: Pin sayısı aynı olsa bile bağlantı sıralamasının farklı olabileceği unutulmamalıdır.
• Kablolu veya kablosuz kullanım: Makinenin boyutuna ve operatörün çalışma alanına göre karar verilmelidir.
• Kablo uzunluğu: Kablolu modellerde operatörün makine çevresinde rahat hareket edebilmesi için yeterli uzunluk seçilmelidir.
• Buton fonksiyonları: Acil durdurma, cycle start, feed hold ve eksen seçimi gibi fonksiyonlar incelenmelidir.
• Montaj ölçüsü: Sabit panel tipi enkoderlerde gövde çapı, mil ölçüsü ve panel montaj yapısı kontrol edilmelidir.
• Yazılım desteği: Bilgisayar tabanlı modellerde gerekli sürücü ve eklenti desteği araştırılmalıdır.

CNC el çarkı bağlantısı ürünün modeline ve kullanılacağı kontrol sistemine göre değişir. Temel bağlantılar arasında besleme uçları, A ve B faz pals çıkışları, eksen seçme sinyalleri, kademe seçme sinyalleri, buton girişleri ve ortak bağlantılar bulunabilir.

Bağlantı işlemine başlamadan önce ürünün bağlantı şeması ile makinenin elektrik projesi karşılaştırılmalıdır. Yalnızca kablo renklerine güvenilmemeli, her iletkenin görevi ölçüm yapılarak veya üretici dokümanından doğrulanmalıdır.

Yanlış gerilim uygulanması el çarkı enkoderine, alıcı ünitesine veya CNC kontrol kartına zarar verebilir. Endüstriyel CNC tezgâhlarında yapılacak bağlantı ve pano müdahaleleri, elektrik ve otomasyon konusunda yetkin kişiler tarafından gerçekleştirilmelidir.

• Eksenlerin daha hassas ve kontrollü hareket ettirilmesine yardımcı olur.
• Takım ile iş parçası arasındaki yaklaşma işlemlerini kolaylaştırır.
• İş parçası ve takım sıfırlama süreçlerinde operatöre doğrudan kontrol sağlar.
• Farklı hareket kademeleri sayesinde ince ve hızlı ayar yapılmasına imkân verir.
• Kablosuz modeller büyük makinelerde hareket özgürlüğü sağlar.
• Kablolu modeller kesintisiz ve kararlı sinyal iletimi sunabilir.
• Makine kurulumu, test ve bakım çalışmalarını kolaylaştırır.
• Kontrol paneline sürekli gidip gelme ihtiyacını azaltabilir.
• Operatörün çalışma alanını ve makineyi daha rahat gözlemlemesine yardımcı olur.

CNC el çarkının çalışmaması her zaman enkoderin arızalı olduğu anlamına gelmez. Kablo kopukluğu, soket temassızlığı, hatalı besleme, parametre ayarları, yazılım sürücüsü veya CNC kontrol kartı girişleri de soruna neden olabilir.

• El çarkına doğru besleme geriliminin ulaşıp ulaşmadığı ölçülmelidir.
• Spiral kablo içerisinde kopuk veya kısa devre yapan iletken bulunup bulunmadığı kontrol edilmelidir.
• Soket pinlerinde eğilme, oksitlenme veya gevşeklik olup olmadığı incelenmelidir.
• Enkoderin A ve B faz çıkışları ölçüm cihazıyla kontrol edilmelidir.
• Eksen ve kademe seçme anahtarlarının kontakları test edilmelidir.
• Kablosuz modellerde alıcı ünitenin enerjisi ve bağlantısı kontrol edilmelidir.
• Mach3 modellerinde sürücü, eklenti ve port ayarları incelenmelidir.
• PLC sistemlerinde ilgili girişlerin ve program koşullarının aktif olduğu doğrulanmalıdır.

CNC el çarkları çok sayıda endüstriyel ve özel üretim sisteminde kullanılabilir:

• CNC router makineleri
• CNC freze tezgâhları
• CNC torna tezgâhları
• Dik ve yatay işleme merkezleri
• Ahşap işleme makineleri
• Metal işleme makineleri
• Mermer ve taş işleme CNC makineleri
• Plazma ve lazer kesim sistemleri
• PCB gravür ve masaüstü CNC makineleri
• Döner eksenli özel CNC sistemleri
• PLC kontrollü otomasyon makineleri
• Retrofit ve CNC modernizasyon projeleri

CNC el çarkı ile MPG aynı ürün müdür?

Evet. MPG, Manual Pulse Generator ifadesinin kısaltmasıdır. CNC el çarkı, manuel pals jeneratörü veya MPG el çarkı ifadeleri çoğunlukla aynı ürün grubunu tanımlar.

Her CNC el çarkı her makineye bağlanabilir mi?

Hayır. Kontrol ünitesi, besleme gerilimi, sinyal tipi, PPR değeri, eksen sayısı, pin dizilimi ve yazılım uyumluluğu kontrol edilmelidir.

5V el çarkı yerine 12V el çarkı kullanılabilir mi?

Doğrudan kullanılması uygun değildir. Farklı gerilimdeki ürünler kontrol sistemine veya el çarkına zarar verebilir. Mevcut sistemin çalışma gerilimi doğrulanmalıdır.

25 PPR ve 100 PPR el çarkı arasındaki fark nedir?

PPR değeri enkoderin bir tam turda oluşturduğu pals miktarını ifade eder. Kontrol sisteminin beklediği değerle uyumlu olmayan bir enkoder yanlış hareket miktarına neden olabilir.

Kablosuz el çarkı mı, kablolu el çarkı mı tercih edilmelidir?

Büyük makinelerde ve geniş çalışma alanlarında kablosuz modeller hareket kolaylığı sağlar. Sürekli çalışma, basit bağlantı ve kararlı iletişim önceliği bulunan uygulamalarda kablolu modeller tercih edilebilir.

Mach3 kablosuz el çarkı kurulumu zor mudur?

Kurulum ürün modeline göre değişir. Sürücü ve eklenti kurulumu, Mach3 ayarları ve kontrol kartı uyumluluğu gerekebilir. Ürün dokümanındaki kurulum adımları takip edilmelidir.

CNC el çarkı enkoderi ayrı olarak değiştirilebilir mi?

Uygun fiziksel ölçü, besleme gerilimi, PPR değeri ve pin bağlantısına sahip enkoder bulunması durumunda değiştirilebilir. Montaj öncesinde bütün teknik değerler karşılaştırılmalıdır.

El çarkı ters yönde hareket ettiriyorsa ne yapılmalıdır?

A ve B faz sinyallerinin bağlantısı, kontrol ünitesinin yön parametreleri ve kablo pin sırası kontrol edilmelidir. Rastgele kablo değişikliği yapılmadan önce bağlantı şeması incelenmelidir.

Meon Robotik Otomasyon CNC El Çarkı kategorisinde; farklı CNC sistemleri, endüstriyel kontrol üniteleri ve özel otomasyon projeleri için kullanılabilecek el çarkı çözümlerini inceleyebilirsiniz. Kablolu ve kablosuz MPG modellerinin yanı sıra CNC el çarkı enkoderleri, spiral bağlantı kabloları ve farklı eksen seçeneklerine sahip kumanda üniteleri arasından uygulamanıza uygun ürünü seçebilirsiniz.

Ürün seçimi yaparken makinenizin marka ve modelini, kontrol ünitesini, mevcut el çarkının ürün kodunu, besleme gerilimini, PPR değerini ve soket yapısını kontrol etmeniz önerilir. Doğru teknik özelliklere sahip CNC el çarkı kullanarak makinenizin manuel eksen kontrolünü daha hassas, rahat ve verimli hale getirebilirsiniz.

CNC el çarkı fiyatları; ürünün kablolu veya kablosuz olmasına, desteklediği eksen sayısına, kontrol sistemi uyumluluğuna, enkoder özelliklerine, alıcı ünitesine ve bağlantı yapısına göre değişebilir. Güncel ürün seçeneklerini, teknik özellikleri ve fiyat bilgilerini kategori sayfamız üzerinden karşılaştırabilirsiniz.
