CNC Küre Karbür Frezeler ile Hassas 3D İşleme

CNC küre karbür frezeler; üç boyutlu yüzeylerin, kavisli geometrilerin, kalıp detaylarının ve serbest form modellerin hassas biçimde işlenmesi için kullanılan kesici takımlardır. Kesici ucun yarım küre biçimindeki geometrisi sayesinde düz parmak frezelerin ulaşmakta zorlandığı eğimli, içbükey ve dışbükey yüzeylerde kontrollü talaş kaldırma işlemi gerçekleştirilebilir.

Özellikle kalıpçılık, model üretimi, prototipleme, gravür, rölyef, dekoratif işleme ve hassas mekanik parça üretiminde kullanılan CNC küre karbür freze çeşitleri, doğru takım yolu ve kesme parametreleriyle yüksek yüzey kalitesi elde edilmesine yardımcı olur. Tam karbür yapıları sayesinde yüksek devirlerde çalışmaya, kesici ağız formunu korumaya ve hassas işleme operasyonlarına uygundur.

Meon Robotik Otomasyon CNC küre freze kategorisinde; farklı çap, kesici boyu, toplam boy, ağız sayısı ve uç geometrisine sahip ürün seçenekleri sunulmaktadır. Kategori içerisinde 3D yüzey işleme uygulamalarına yönelik standart modellerin yanı sıra konik küre freze, mikro çaplı freze ve çok ağızlı küre parmak freze seçenekleri de bulunmaktadır.

CNC Küre Karbür Freze Çeşitleri

3D Küre Karbür Frezeler

3D küre karbür freze modelleri, üç boyutlu tasarımların kaba ve hassas işleme operasyonlarında kullanılan temel kesici takımlardandır. Küresel uç geometrisi, takımın yüzey üzerindeki temasının kademeli gerçekleşmesini sağlayarak eğimli bölgelerde daha dengeli bir kesim oluşturur.

Kategori içerisinde 3 mm, 4 mm, 5 mm, 6 mm ve 8 mm gibi farklı çap seçeneklerine sahip modeller bulunmaktadır. Kesici çapının yanı sıra kesici uzunluğu ve toplam takım boyu da uygulamaya göre değerlendirilmelidir. Küçük çaplı modeller ince detaylarda avantaj sağlarken daha büyük çaplı takımlar geniş yüzeylerde daha yüksek talaş kaldırma kapasitesi sunabilir.

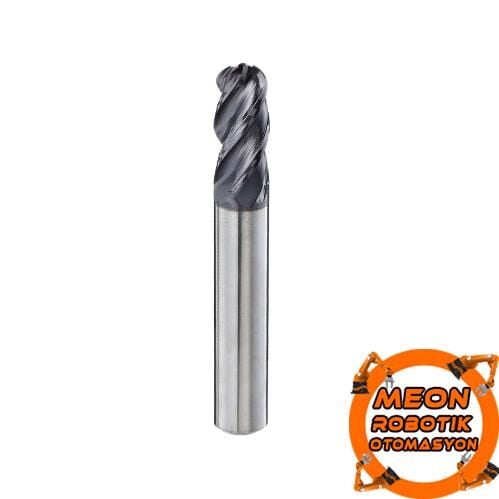

Karbür Küre Parmak Frezeler

Karbür küre parmak freze, kesici ucunda yarım küre formu bulunan ve CNC tezgâhlarında hassas yüzey oluşturmak amacıyla kullanılan bir freze çeşididir. Kalıp boşlukları, yuvarlatılmış kanallar, organik yüzeyler ve üç boyutlu modeller bu takımların yaygın kullanım alanları arasındadır.

Ağız sayısı, takımın talaş tahliye kapasitesini ve yüzey kalitesini doğrudan etkileyen kriterlerden biridir. Örneğin 4 ağızlı küre freze modelleri uygun malzemelerde daha fazla kesici ağız teması sağlayarak hassas bitirme operasyonlarında etkili olabilir. Ancak ağız sayısının artması talaş boşluğunu azaltabileceği için işlenecek malzemenin özellikleri mutlaka göz önünde bulundurulmalıdır.

Konik Küre Frezeler

Konik küre karbür freze modellerinde takım gövdesi uca doğru daralan bir yapıya sahiptir. Bu geometri, özellikle derin ve dar bölgelerde çalışırken takım rijitliğinin korunmasına yardımcı olur. Uzun ve ince detayların işlendiği kalıp, heykel, kabartma ve hassas modelleme uygulamalarında tercih edilebilir.

Konik yapı sayesinde kesici uç küçük çaplı tutulurken takımın üst gövdesi daha dayanıklı kalabilir. Böylece standart uzun boyunlu küçük çaplı takımlara kıyasla titreşim ve esneme riski azaltılabilir. Bununla birlikte kullanılacak takım yolunun konik gövde yapısına uygun hazırlanması gerekir.

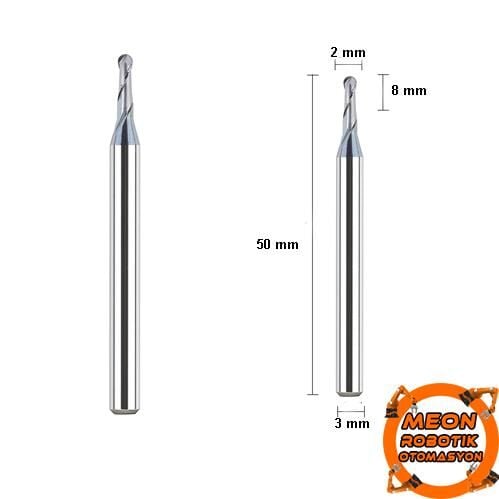

Mikro Karbür Küre Frezeler

Mikro karbür küre freze çeşitleri küçük yazıların, minyatür modellerin, ince kanalların ve detaylı rölyeflerin işlenmesinde kullanılır. Küçük uç çapı sayesinde standart frezelerin ulaşamadığı dar alanlarda hassas takım yolu uygulanabilir.

Mikro çaplı takımlar kırılmaya karşı daha hassas olduğundan düşük paso derinliği, uygun ilerleme hızı, hassas pens sistemi ve minimum salgı değeri büyük önem taşır. İş mili, pens veya takım tutucuda meydana gelen küçük bir eksen kaçıklığı dahi mikro frezenin kullanım ömrünü ciddi ölçüde azaltabilir.

Kaplamalı Küre Frezeler

Kaplamalı karbür küre freze modelleri, kesici yüzey üzerine uygulanan özel kaplama sayesinde sürtünmenin ve kesici kenar aşınmasının azaltılmasına yardımcı olabilir. Kaplamanın avantajı; işlenen malzemeye, kesme hızına, soğutma yöntemine ve kaplama türüne bağlı olarak değişir.

Özellikle uzun süreli üretim, yüksek devirli işleme ve hassas bitirme operasyonlarında uygun kaplamalı kesicilerin tercih edilmesi takım ömrü ve yüzey kalitesi bakımından avantaj sağlayabilir.

CNC Küre Freze Seçerken Nelere Dikkat Edilmelidir?

Kesici Çapı

Kesici çapı, işlenecek detayın minimum genişliğine ve yüzey geometrisine göre seçilmelidir. Küçük çaplı küre uçlu freze modelleri daha ince detaylara ulaşabilir ancak daha düşük paso ve ilerleme değerleri gerektirir. Büyük çaplı frezeler ise geniş yüzeylerde işlem süresini azaltabilir ve daha rijit çalışma sağlayabilir.

Kesici Boyu ve Toplam Uzunluk

Derin bölgelerin işlenmesinde uzun kesici boyuna veya uzun toplam boya ihtiyaç duyulabilir. Ancak takım boyu uzadıkça titreşim ve esneme ihtimali artar. Bu nedenle yalnızca gerekli olan uzunluk tercih edilmeli, takım pens dışında gereğinden fazla çıkarılmamalıdır.

Ağız Sayısı ve Talaş Tahliyesi

Takımın ağız sayısı, malzemeye ve işleme yöntemine göre belirlenmelidir. Daha az ağızlı frezeler genellikle daha geniş talaş kanallarına sahipken çok ağızlı frezeler bir turda daha fazla kesici temas oluşturabilir. Ahşap, plastik, alüminyum veya çelik gibi farklı malzemeler için aynı ağız yapısı ve aynı ilerleme değeri kullanılmamalıdır.

Sap Çapı ve Pens Uyumluluğu

Takım sap çapının CNC spindle motorunda kullanılan pens ile tam uyumlu olması gerekir. ER11, ER16 veya ER20 gibi pens sistemlerinde takım çapına uygun ve sağlam durumdaki pensler kullanılmalıdır. Uyumsuz, aşınmış veya kirli pensler takım salgısına, titreşime, yüzey bozukluğuna ve kesici kırılmasına neden olabilir.

İşlenecek Malzeme

CNC karbür freze seçimi yapılırken ürünün işlenecek malzemeye uygunluğu kontrol edilmelidir. Alüminyum, pirinç, çelik, ahşap, MDF, plastik ve kompozit malzemelerin talaş yapıları birbirinden farklıdır. Kesici geometrisi, kaplama, ağız sayısı, devir ve ilerleme değerleri malzemeye göre ayarlanmalıdır.

Kaba ve Hassas İşleme Ayrımı

Kaba işlemede temel amaç fazla malzemeyi güvenli biçimde uzaklaştırmak, hassas işlemede ise hedef yüzey kalitesini elde etmektir. Küre frezeler çoğunlukla 3D yüzeylerin finiş işlemlerinde kullanılsa da uygun takım yolu ve kesme parametreleriyle ara işleme operasyonlarında da değerlendirilebilir.

Hassas işleme sırasında küçük yanal adımlar kullanılması yüzey üzerindeki takım izlerini azaltır. Ancak adım miktarı küçüldükçe toplam işleme süresi artar. Bu nedenle yüzey kalitesi ve üretim süresi arasında uygulamaya uygun bir denge kurulmalıdır.

CNC Küre Karbür Frezelerin Kullanım Alanları

• Üç boyutlu CNC model işleme uygulamaları
• Kalıp boşluklarının kaba ve hassas işlenmesi
• Metal enjeksiyon ve plastik enjeksiyon kalıpları
• Ahşap rölyef, kabartma ve dekoratif panel üretimi
• Heykel, figür ve organik yüzey modelleme
• Alüminyum ve metal prototip üretimi
• Otomotiv ve makine parçası kalıp işlemleri
• İçbükey ve dışbükey yüzeylerin frezelenmesi
• Yuvarlatılmış kanal ve köşe geçişlerinin işlenmesi
• Hassas gravür ve küçük detay çalışmaları
• Reklam, tabela ve dekorasyon uygulamaları
• Endüstriyel tasarım ve ürün geliştirme çalışmaları

Küre Karbür Frezelerin Avantajları

• Kavisli ve üç boyutlu yüzeylerde kontrollü talaş kaldırma sağlar.
• Hassas finiş operasyonlarında düşük yüzey pürüzlülüğü elde edilmesine yardımcı olur.
• Tam karbür yapı sayesinde yüksek rijitlik ve kesici ağız dayanımı sunar.
• Küçük detaylara ve dar geometrilere ulaşabilen çap seçenekleri bulunur.
• CAM yazılımlarındaki paralel, spiral, radyal ve kontur takım yollarıyla kullanılabilir.
• Kalıpçılık, ahşap işleme, reklam ve hassas mekanik üretim gibi birçok sektöre uygundur.
• Doğru kesme değerlerinde uzun süre formunu koruyabilir.
• Konik ve mikro uç seçenekleri sayesinde farklı uygulama ihtiyaçlarına cevap verir.

Sıkça Sorulan Sorular

Küre karbür freze ne işe yarar?

Küre karbür freze; eğimli, kavisli, içbükey, dışbükey ve üç boyutlu yüzeylerde talaş kaldırmak için kullanılır. En yaygın kullanım alanları kalıp işleme, rölyef, modelleme, prototip ve hassas yüzey bitirme operasyonlarıdır.

Küre freze ile düz parmak freze arasındaki fark nedir?

Düz parmak frezenin uç kısmı düz, küre frezenin uç kısmı ise yarım küre biçimindedir. Düz frezeler cep boşaltma, kanal ve düz yüzey işlemede; küre frezeler ise 3D ve kavisli yüzeylerin işlenmesinde avantaj sağlar.

3D işleme için hangi çap tercih edilmelidir?

Çap seçimi modeldeki en küçük detaya, köşe yarıçapına ve istenen yüzey kalitesine göre yapılır. İnce detaylar için küçük çaplı, geniş ve daha az detaylı yüzeyler için büyük çaplı frezeler tercih edilebilir. Gerekli durumlarda kaba işlem büyük çaplı, finiş işlemi küçük çaplı takımla tamamlanabilir.

Küre karbür freze ahşapta kullanılabilir mi?

Kesici geometrisi ve üretici kullanım alanı uygun olduğu sürece ahşap, MDF ve benzeri malzemelerde kullanılabilir. Ancak talaş tahliyesi, devir, ilerleme ve paso değerleri malzemeye uygun ayarlanmalıdır. Ahşap işleme sırasında toz emme sistemi kullanılması tavsiye edilir.

Mikro küre frezeler neden kırılır?

Mikro frezelerde yüksek salgı, fazla paso derinliği, düşük veya aşırı ilerleme, yanlış devir, gevşek pens, takımın fazla dışarı çıkarılması ve ani yön değişiklikleri kırılmaya yol açabilir. Hassas pens kullanılması ve CAM takım yolunun yumuşak geçişlerle hazırlanması önemlidir.

Küre freze ile pürüzsüz yüzey nasıl elde edilir?

Pürüzsüz yüzey için uygun devir ve ilerleme değerlerinin yanı sıra küçük yanal adım kullanılmalıdır. Tezgâh rijitliği, spindle salgısı, takım keskinliği ve takım yolu yönü de yüzey kalitesini etkiler. Finiş operasyonu öncesinde yüzeyde dengeli bir işleme payı bırakılması önerilir.

Konik küre freze ne zaman tercih edilmelidir?

Konik küre freze; derin, dar ve ince detayların bulunduğu üç boyutlu modellerde tercih edilir. Konik gövde yapısı küçük kesici uca destek sağlayarak uzun takım gerektiren uygulamalarda rijitliği artırmaya yardımcı olur.

Meon Robotik Otomasyon CNC Küre Freze Çözümleri

Meon Robotik Otomasyon, farklı CNC işleme ihtiyaçlarına yönelik karbür küre freze modellerini çeşitli çap ve ölçü seçenekleriyle kullanıcılarına sunar. Kategori içerisindeki standart 3D küre frezeler, konik gövdeli modeller, çok ağızlı parmak frezeler ve mikro çaplı kesiciler; kalıpçılık, prototipleme, reklam, ahşap işleme ve hassas mekanik üretim uygulamalarında değerlendirilebilir.

Takım seçimi sırasında yalnızca kesici çapına değil; kesici uzunluğuna, toplam boya, sap çapına, ağız sayısına, kaplama özelliğine ve işlenecek malzemeye de dikkat edilmelidir. Doğru seçilen kesici takım, CNC tezgâhının performansından daha verimli yararlanılmasına, işleme süresinin optimize edilmesine ve istenen yüzey kalitesinin elde edilmesine katkı sağlar.

Meon Robotik Otomasyon üzerinden CNC tezgâhınıza ve uygulamanıza uygun 3D CNC freze ucu, küre parmak freze ve konik küre freze seçeneklerini inceleyebilir; ürün ölçülerini karşılaştırarak projeniz için uygun modeli belirleyebilirsiniz.
