Işık ve Renk Sensörleri ile Akıllı Algılama Çözümleri

Işık sensörü, bulunduğu ortamdaki aydınlık seviyesini algılayarak elektriksel bir çıkış oluşturan elektronik veya elektromekanik bir kontrol elemanıdır. Ortam karardığında lambaların otomatik olarak açılması, gün ışığı oluştuğunda aydınlatmanın kapatılması, insan hareketine bağlı otomasyonların çalıştırılması ve mikrodenetleyici projelerinde ışık yoğunluğunun ölçülmesi gibi uygulamalarda kullanılır.

Meon Robotik Otomasyon Işık-Renk Sensörleri kategorisinde; LDR ışık sensörü modülleri, röle çıkışlı ışık kontrol kartları, PIR hareket sensörü modelleri, 12V ve 220V fotoseller ile otomatik aydınlatma modülleri bulunmaktadır. Bu ürünler ev otomasyonu, sokak aydınlatması, merdiven lambaları, koridorlar, otoparklar, dolap aydınlatmaları, elektronik geliştirme kartları ve endüstriyel kontrol uygulamalarında değerlendirilebilir.

Işık algılama ürünleri yalnızca enerji tasarrufu sağlamak amacıyla kullanılmaz. Aynı zamanda insan müdahalesini azaltır, sistemlerin çevresel koşullara otomatik olarak tepki vermesini sağlar ve aydınlatma kontrolünün daha güvenli şekilde gerçekleştirilmesine yardımcı olur. Projenin besleme gerilimi, kontrol edilecek yük ve algılama yöntemi dikkate alınarak doğru sensör seçilmelidir.

Işık Sensörü Çeşitleri ve Alt Grupları

LDR Işık Sensörü Modülleri

LDR sensör modülü, ortam ışığı değiştikçe elektriksel direnci değişen foto direnç yapısına sahiptir. Işık seviyesi yükseldiğinde veya azaldığında modülün analog ve dijital çıkışlarında değişim meydana gelir. Dört pinli modellerde genellikle VCC, GND, analog çıkış ve dijital çıkış bağlantıları bulunur.

Bu modüller Arduino, ESP32, Raspberry Pi Pico, STM32, PIC ve benzeri mikrodenetleyici kartlarıyla kullanılabilir. Analog çıkış sayesinde ışık şiddetindeki değişimler kademeli olarak okunabilir. Dijital çıkış ise kart üzerindeki potansiyometre ile belirlenen eşik seviyesine ulaşıldığında lojik sinyal üretir. Bu nedenle Arduino ışık sensörü projelerinde hem ölçüm hem de açma-kapama uygulamaları için tercih edilebilir.

LDR Kontrollü Röle Kartları

Işık sensörlü röle kartı, ortam aydınlığına göre bir elektrikli cihazı doğrudan kontrol etmek için geliştirilmiştir. Modül üzerindeki LDR elemanı ışık seviyesini algılar, kontrol devresi ise belirlenen seviyede röleyi açar veya kapatır. Böylece ayrıca bir Arduino ya da PLC kullanılmadan bağımsız otomasyon kurulabilir.

12V ile çalışan tekli röle kartlarında hassasiyet ayarı genellikle kart üzerindeki potansiyometre yardımıyla yapılır. Rölenin NO, NC ve COM kontakları kullanılarak cihazın karanlıkta veya aydınlıkta çalışması sağlanabilir. Bu ürünler gece gündüz sensörü, vitrin aydınlatması, bahçe lambası, reklam panosu ve güneş enerjili sistem kontrolü gibi uygulamalar için pratik bir çözümdür.

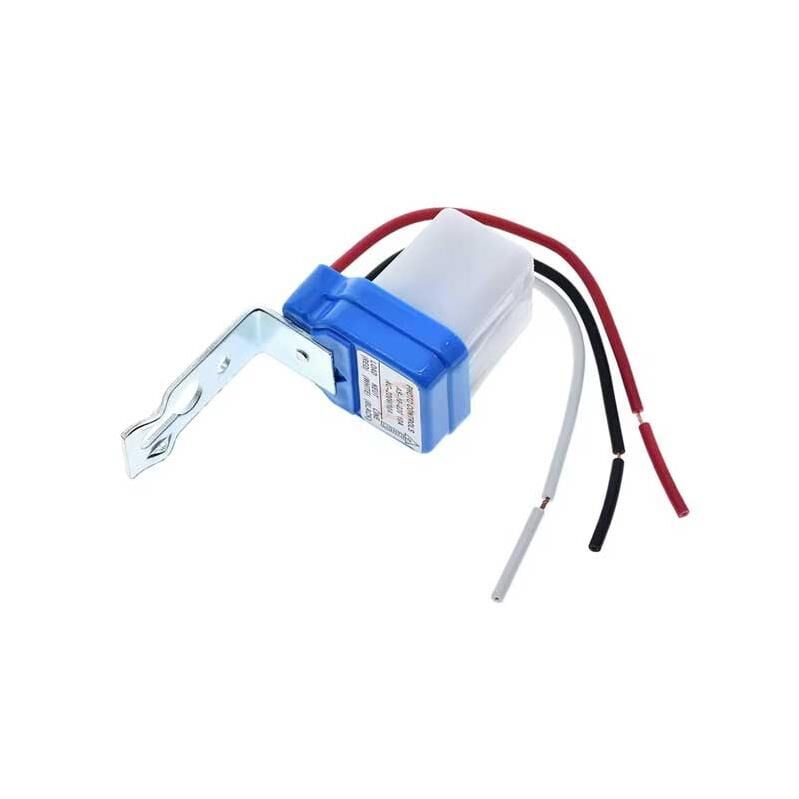

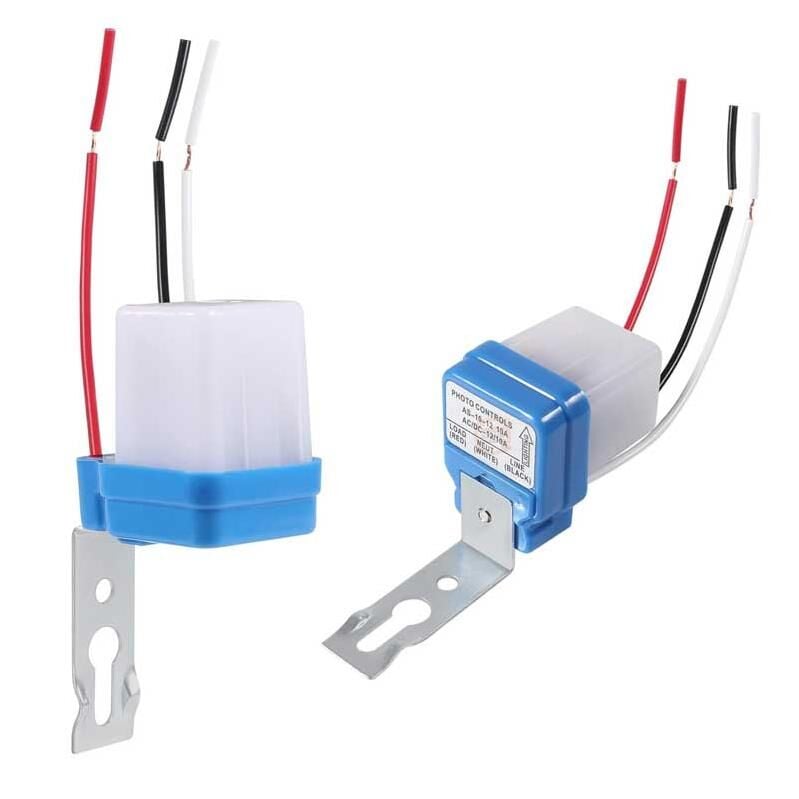

12V ve 220V Fotosel Sensörleri

Fotosel ışık sensörü, gün ışığı seviyesini algılayarak lambaları karanlıkta otomatik olarak açan ve ortam aydınlandığında kapatan bir kontrol cihazıdır. Özellikle sokak lambası fotoseli, bina dış cephe aydınlatması, bahçe lambaları, tabela sistemleri ve güvenlik aydınlatmalarında kullanılır.

12V DC veya AC sistemlere uygun fotoseller düşük voltajlı aydınlatma ve akülü enerji sistemlerinde kullanılabilir. 220V fotosel sensörü modelleri ise şebeke gerilimiyle çalışan uygun güçteki aydınlatma sistemlerini kontrol etmek için tercih edilir. Seçim sırasında giriş voltajı, kontak akımı, ortam koşulları ve bağlanacak lambanın kalkış akımı mutlaka dikkate alınmalıdır.

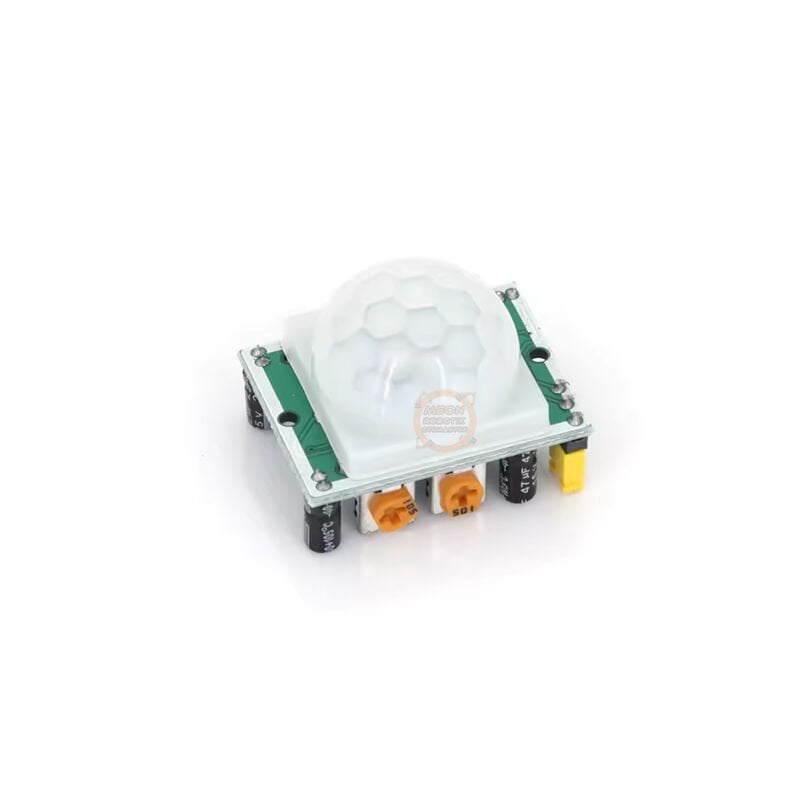

PIR Hareket Sensörleri

PIR hareket algılama sensörü, insan ve diğer sıcak cisimlerin yaydığı kızılötesi enerjideki değişimleri algılar. Ortamda hareket meydana geldiğinde çıkış sinyali oluşturarak lambaların, rölelerin, alarm sistemlerinin veya kontrol kartlarının çalıştırılmasını sağlar.

HC-SR501 gibi ayarlanabilir modeller mikrodenetleyici projelerinde yaygın olarak kullanılır. Bu sensörlerde algılama hassasiyeti ve çıkışın aktif kalma süresi ayarlanabilir. Doğrudan aydınlatma kontrolü için geliştirilen 12-24V veya 220V otomatik lamba sensörü modelleri ise merdiven, koridor, dolap, otopark ve geçiş alanlarında hareket algılandığında lambayı otomatik olarak açabilir.

DC 12-24V Otomatik Aydınlatma Sensörleri

DC gerilimle çalışan hareket sensörleri; LED şeritler, araç içi aydınlatmalar, karavan sistemleri, solar uygulamalar ve düşük voltajlı dolap aydınlatmaları için uygundur. 12V hareket sensörü seçilirken sistemin çalışma voltajı ile sensörün desteklediği voltaj aralığının uyumlu olması gerekir.

Bu modüllerde ayrıca çıkışın taşıyabileceği maksimum akım kontrol edilmelidir. Yük akımı sensör kapasitesini aşıyorsa sensör çıkışı doğrudan yükü beslemek yerine uygun bir röle, kontaktör veya güç sürücü devresini tetiklemek için kullanılmalıdır.

Işık ve Hareket Sensörü Seçim Rehberi

Doğru sensör seçimi yapılırken yalnızca ürünün ışığı veya hareketi algılaması yeterli değildir. Elektriksel özellikler, montaj ortamı ve kontrol edilecek yük birlikte değerlendirilmelidir.

Çalışma Gerilimi

İlk olarak sistemin 5V, 12V, 24V veya 220V ile çalışıp çalışmadığı belirlenmelidir. Mikrodenetleyici projelerinde düşük voltajlı ışık algılama sensörü modülleri kullanılırken doğrudan şebeke aydınlatması kontrolünde 220V uyumlu ürünler tercih edilmelidir. Ürünün belirtilen çalışma gerilimi dışında kullanılması sensörün zarar görmesine yol açabilir.

Çıkış Türü ve Yük Kapasitesi

Sensör çıkışı analog, dijital, transistörlü veya röleli olabilir. Analog çıkış ışık seviyesini ölçmek için, dijital çıkış belirlenen eşik değerinde sinyal almak için kullanılır. Röle çıkışlı ürünler ise uygun kapasitedeki AC ve DC yüklerin anahtarlanmasını sağlar. Motor, yüksek güçlü projektör veya yüksek kalkış akımına sahip yüklerde yardımcı kontaktör kullanılması gerekebilir.

Algılama Mesafesi ve Açısı

PIR sensör seçiminde algılama mesafesi ve görüş açısı önemlidir. Geniş açılı bir sensör koridor, merdiven ve otopark gibi alanlarda avantaj sağlayabilir. Küçük bir dolap veya sınırlı geçiş alanında ise gereğinden fazla geniş algılama alanı istenmeyen tetiklemelere neden olabilir.

Hassasiyet ve Zaman Ayarı

Ayarlanabilir sensörler farklı ortam koşullarına daha kolay uyarlanabilir. LDR modüllerindeki eşik ayarı, sistemin hangi ışık seviyesinde çalışacağını belirler. PIR sensörlerdeki süre ayarı ise hareket algılandıktan sonra çıkışın ne kadar süre aktif kalacağını kontrol eder.

Montaj ve Ortam Koşulları

Dış ortamda kullanılacak ürünlerin nem, yağmur, toz ve sıcaklık değişimlerine karşı uygun muhafaza içinde bulunması gerekir. İç ortam için tasarlanan açık devre kartları korumasız şekilde dış mekâna monte edilmemelidir. Sensörün doğrudan güçlü ışık kaynaklarına, ısıtıcı cihazlara veya sürekli hareket eden nesnelere bakması da yanlış tetiklemelere neden olabilir.

Işık Sensörlerinin Kullanım Alanları

• Sokak, bahçe ve bina dış cephe aydınlatmalarının otomatik kontrolü
• Merdiven, koridor, otopark ve apartman giriş aydınlatmaları
• Dolap, raf, tezgâh ve vitrin içi LED sistemleri
• Arduino, ESP32, STM32 ve robotik geliştirme projeleri
• Güneş enerjili ve akülü aydınlatma uygulamaları
• Reklam tabelaları ve mağaza vitrinlerinin gece otomasyonu
• Güvenlik alarmı ve hareket algılama sistemleri
• Seralarda gün ışığına bağlı fan, lamba ve sulama kontrolü
• Karavan, tekne ve araç içi düşük voltajlı aydınlatmalar
• Enerji tasarruflu akıllı ev ve bina otomasyon sistemleri

Işık ve Hareket Sensörlerinin Avantajları

• Aydınlatmaların yalnızca ihtiyaç duyulduğunda çalışmasını sağlar.
• Gereksiz elektrik tüketiminin azaltılmasına yardımcı olur.
• Manuel açma ve kapama işlemlerini ortadan kaldırır.
• Karanlık geçiş alanlarında güvenliğin artırılmasını destekler.
• Arduino veya PLC tabanlı otomasyon projelerine kolayca entegre edilebilir.
• Ayarlanabilir hassasiyet sayesinde farklı ortam koşullarına uyarlanabilir.
• Röle çıkışlı modeller bağımsız kontrol sistemi olarak kullanılabilir.
• Ev, iş yeri, atölye ve endüstriyel tesislerde geniş kullanım alanı sunar.

Sıkça Sorulan Sorular

LDR ışık sensörü nasıl çalışır?

LDR elemanının elektriksel direnci ortam ışığına bağlı olarak değişir. Kontrol devresi bu değişimi ölçerek analog değer veya dijital tetikleme sinyali oluşturur.

Fotosel sensör karanlıkta mı çalışır?

Fotosel sensörler genellikle ortam karardığında çıkışı aktif ederek lambayı açar, gün ışığı yükseldiğinde ise çıkışı kapatır. Çalışma biçimi ürünün bağlantı yapısına göre kontrol edilmelidir.

PIR sensör ışığı mı, hareketi mi algılar?

PIR sensör ortam ışığını değil, sıcak cisimlerin yaydığı kızılötesi enerjide meydana gelen değişimi algılar. Bu nedenle insan hareketinin belirlenmesinde kullanılır.

LDR röle kartı Arduino olmadan çalışır mı?

Evet. Kendi sensörü ve kontrol devresi bulunan röle kartları uygun besleme gerilimi uygulandığında bağımsız çalışabilir. Hassasiyet kart üzerindeki potansiyometreden ayarlanabilir.

12V sensör ile 220V lamba kontrol edilebilir mi?

Sensör üzerinde 220V yüke uygun ve yeterli akım kapasitesine sahip izole bir röle çıkışı bulunuyorsa kontrol sağlanabilir. Yalnızca düşük voltajlı transistör çıkışı bulunan sensörlere 220V doğrudan bağlanmamalıdır.

PIR sensör neden kendiliğinden tetiklenir?

Isı kaynakları, doğrudan güneş ışığı, klima hava akımı, titreşim, hareketli perde veya yanlış besleme bağlantısı istenmeyen tetiklemelere neden olabilir. Sensörün montaj yönü ve hassasiyet ayarı kontrol edilmelidir.

Dış mekânda hangi ışık sensörü kullanılmalıdır?

Dış mekân uygulamalarında yağmur, nem, toz ve sıcaklık değişimlerine uygun muhafazalı fotosel modelleri seçilmelidir. Açık devre kartları ayrıca su geçirmez bir kutu içerisine yerleştirilmelidir.

Meon Robotik Otomasyon Işık Sensörü Çözümleri

Meon Robotik Otomasyon; hobi elektroniğinden bina otomasyonuna kadar farklı uygulamalar için otomatik aydınlatma sensörü, LDR modülü, röle kartı, PIR hareket sensörü ve fotosel seçenekleri sunar. Farklı çalışma gerilimlerine ve kontrol yöntemlerine sahip ürünleri inceleyerek projenizin elektriksel yapısına uygun sensörü belirleyebilirsiniz.

Arduino tabanlı bir ölçüm uygulaması, gece otomatik çalışan bir lamba, hareketle açılan dolap aydınlatması veya sokak lambası kontrol sistemi hazırlarken sensörün voltajı, çıkış kapasitesi ve algılama özellikleri birlikte değerlendirilmelidir. Meon Robotik Otomasyon ürün seçenekleriyle otomasyon projelerinizi daha kontrollü, verimli ve kullanıcı dostu hale getirebilirsiniz.
