2.8 İnç TFT LCD Dokunmatik Ekran Arduino Shield - UNO/Mega2560
TFT LCD dokunmatik ekran Arduino Shield, 2.8 inç ekranı ve 320 × 240 piksel çözünürlüğüyle Arduino projelerinde grafik, metin ve kontrol arayüzleri oluşturmak için kullanılan ekran modülüdür. Arduino UNO ve Mega2560 kartlarına doğrudan takılabilir; 8-bit paralel veri yolu, dokunmatik ekran ve microSD kart desteği sunar.
636,66 ₺
Stok Kodu
sk2148
Fiyat
11,00 USD + KDV
Havale
617,56 TL
(%3,00 havale indirimi)
2.8 İnç TFT LCD Dokunmatik Ekran Arduino Shield - UNO/Mega2560
TFT LCD dokunmatik ekran Arduino Shield, Arduino tabanlı projelerde grafik, metin, menü ve ölçüm bilgilerinin görüntülenmesini sağlayan 2.8 inç renkli ekran modülüdür. 320 × 240 piksel çözünürlüğe ve 65K renk gösterimine sahip ekran, ILI9341 LCD sürücü entegresini kullanır. Shield formundaki kart Arduino UNO ve Mega2560 geliştirme kartlarına doğrudan takılarak kullanılabilir.
MAR2808 model TFT LCD, ekran verilerini 8-bit paralel arayüz üzerinden aktarır. Paralel veri yolu yapısı, ekranın Arduino ile doğrudan bağlantısını sağlarken grafik ve kullanıcı arayüzü uygulamalarının geliştirilmesine olanak verir.
Kart üzerinde 5 V / 3.3 V seviye dönüştürme devresi bulunur. Dokunmatik ekran sayesinde kullanıcıdan ekran üzerinden giriş alınabilir. Arka tarafta bulunan microSD kart yuvası ise SD kart tabanlı veri ve görsel uygulamalarının geliştirilmesine imkân sağlar.
Sensör değerlerinin görüntülenmesi, robot kontrol arayüzleri, ölçüm ekranları, menü sistemleri ve dokunmatik kontrollü Arduino projelerinde kullanılabilir.
Öne Çıkan Özellikler
- 2.8 inç TFT LCD ekran
- 320 × 240 piksel çözünürlük
- RGB 65K renk desteği
- 16-bit RGB565 renk formatı
- ILI9341 LCD sürücü IC
- MAR2808 model
- 8-bit paralel veri arayüzü
- Dokunmatik ekran fonksiyonu
- Arduino UNO ve Mega2560 ile doğrudan shield bağlantısı
- 3.3 V / 5 V çalışma desteği
- 5 V / 3.3 V seviye dönüştürme devresi
- microSD kart yuvası
- Arduino kütüphane ve örnek uygulama desteği
Kullanım Alanları
- Arduino kullanıcı arayüzleri
- Sensör verilerinin görüntülenmesi
- Robotik kontrol panelleri
- Ölçüm ve gösterge ekranları
- Menü ve kontrol sistemleri
- Dokunmatik kontrollü projeler
- Eğitim ve prototipleme uygulamaları
Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Model / SKU | MAR2808 |
| Ekran Tipi | TFT LCD |
| Ekran Boyutu | 2.8 inç |
| Çözünürlük | 320 × 240 piksel |
| Renk Gösterimi | RGB 65K |
| Renk Formatı | 16-bit RGB565 |
| LCD Sürücü IC | ILI9341 |
| Veri Arayüzü | 8-bit paralel |
| Dokunmatik Ekran | Var |
| Çalışma Gerilimi | 3.3 V / 5 V |
| Aktif Görüntü Alanı | 43.2 × 57.6 mm |

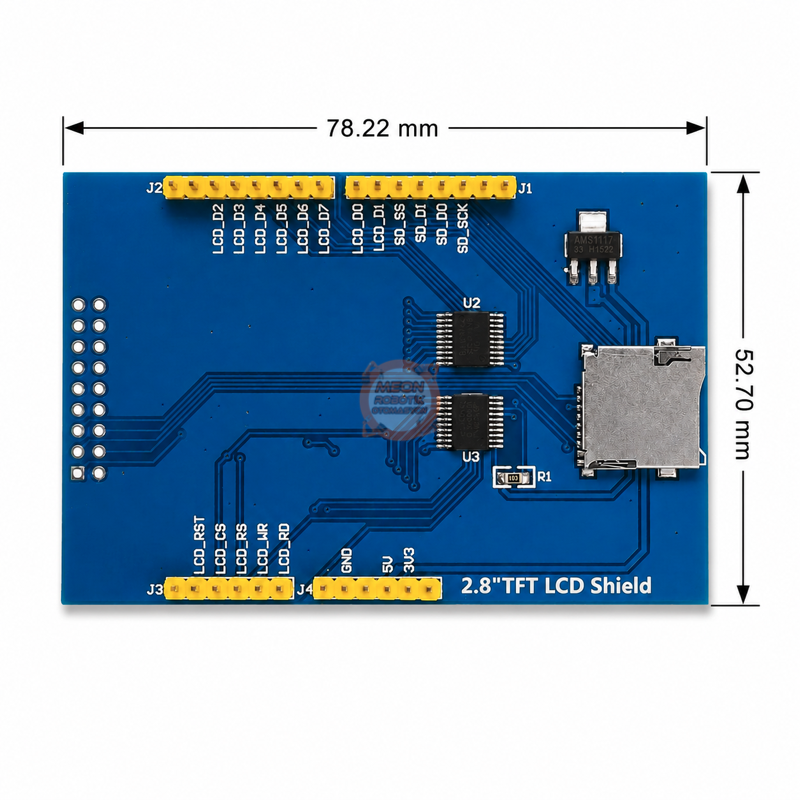

| PCB Boyutu | 52.70 × 78.22 mm |
| SD Kart Desteği | Var, microSD kart yuvası |
| Arduino Uyumluluğu | UNO, Mega2560 |
Elektriksel ve Bağlantı Bilgileri

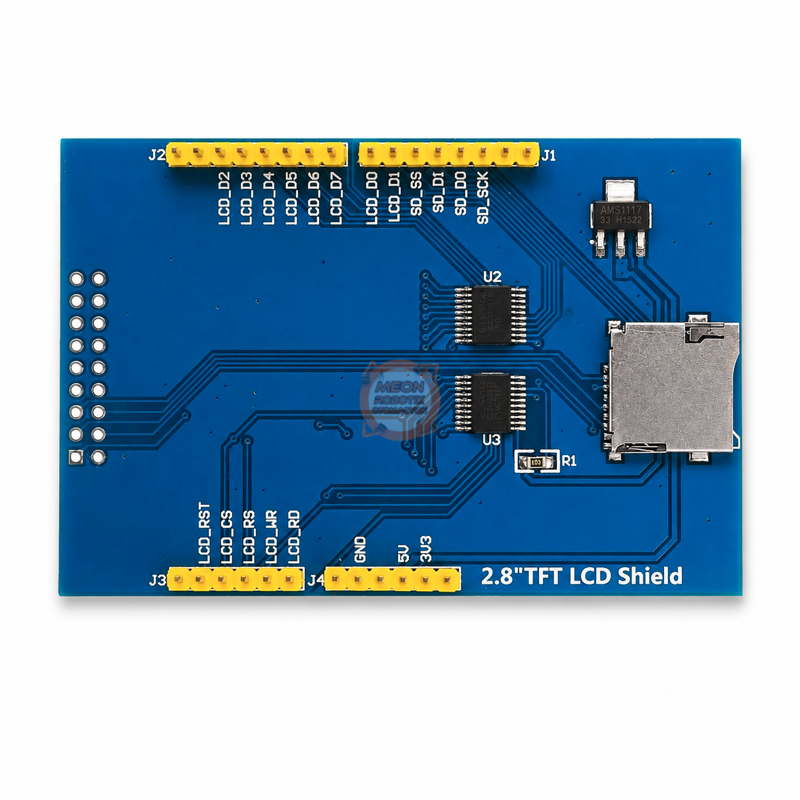

LCD ekran, D0-D7 olmak üzere 8-bit paralel veri yolu kullanır. Arduino UNO ve Mega2560 üzerinde LCD ve SD kart bağlantıları aşağıdaki pinlere karşılık gelir.
| Pin / Terminal |
İşlev |
Arduino UNO / Mega2560 |
|---|---|---|
| LCD_D0 | LCD veri hattı | D8 |
| LCD_D1 | LCD veri hattı | D9 |
| LCD_D2 | LCD veri hattı | D2 |
| LCD_D3 | LCD veri hattı | D3 |
| LCD_D4 | LCD veri hattı | D4 |
| LCD_D5 | LCD veri hattı | D5 |
| LCD_D6 | LCD veri hattı | D6 |
| LCD_D7 | LCD veri hattı | D7 |
| LCD_RST | LCD reset | A4 |
| LCD_CS | LCD chip select | A3 |
| LCD_RS | Veri / komut seçimi | A2 |
| LCD_WR | LCD yazma kontrolü | A1 |
| LCD_RD | LCD okuma kontrolü | A0 |
| SD_SS | microSD chip select | D10 |
| SD_DI | microSD veri girişi | D11 |
| SD_DO | microSD veri çıkışı | D12 |
| SD_SCK | microSD saat sinyali | D13 |
Kullanım Notları
Dokunmatik ekranın doğru koordinatlarla kullanılabilmesi için ilk kullanımda dokunmatik kalibrasyonu yapılması gerekebilir. Üretici dokümanlarında Arduino için ekran, dokunmatik ve SD kart kullanımına yönelik örnek uygulamalar bulunmaktadır.
Paket İçeriği

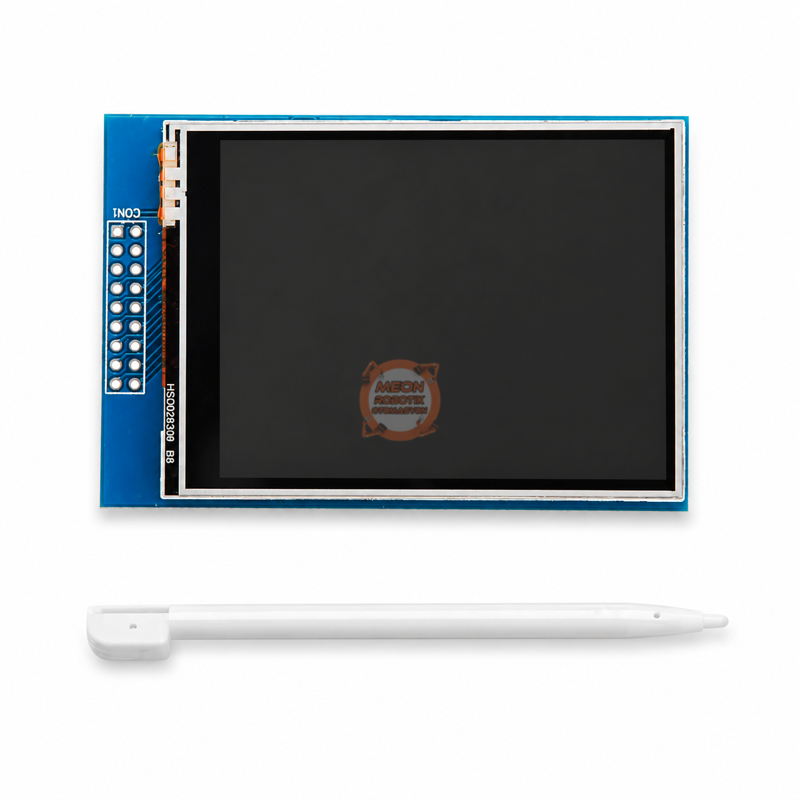

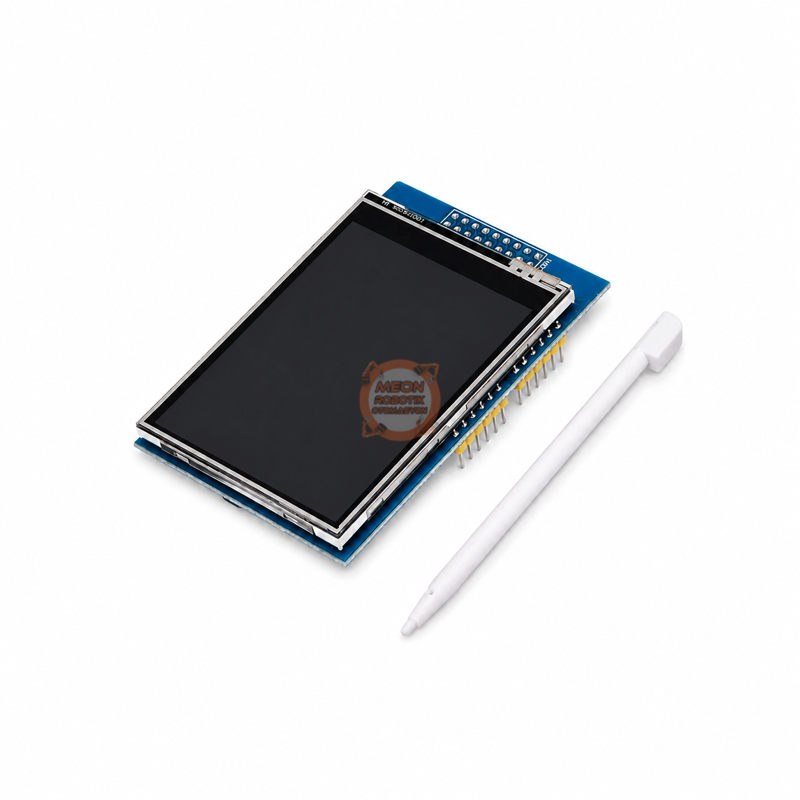

- 1 Adet 2.8 İnç TFT LCD Dokunmatik Ekran Arduino Shield
- 1 Adet Dokunmatik Ekran Kalemi
