CNC Mod Anahtarı Çeşitleri ve Kumanda Paneli Mod Seçim Anahtarları

Mod anahtarı, CNC makinelerinde ve endüstriyel kumanda panellerinde farklı çalışma seçeneklerinin kullanıcı tarafından kontrollü biçimde seçilmesini sağlayan önemli kumanda elemanlarından biridir. Makinenin manuel çalışma, otomatik çalışma, el çarkı kontrolü, referanslama, eksen hareketi veya program çalıştırma gibi farklı fonksiyonları arasında geçiş yapılmasında kullanılabilir.

Meon Robotik Otomasyon CNC mod anahtarı kategorisinde, CNC kontrol panellerinin bakım, yenileme ve üretim çalışmalarında kullanılabilecek farklı model ve seçeneklerde mod anahtarları bulunmaktadır. Future CNC mod anahtarı çeşitleri ile genel amaçlı CNC kumanda mod anahtarı seçenekleri arasından makinenizin mevcut panel yapısına ve bağlantı gereksinimlerine uygun ürünü inceleyebilirsiniz.

Mod Anahtarı Nedir?

Mod anahtarı, bir makine veya kontrol sisteminde önceden belirlenmiş çalışma modlarından birinin seçilmesini sağlayan çok konumlu kumanda anahtarıdır. Standart açma-kapama anahtarlarından farklı olarak birden fazla seçim pozisyonuna sahip olabilir. Anahtarın çevrilmesiyle kontrol devresindeki ilgili kontaklar devreye girer ve CNC kontrol ünitesine seçilen çalışma modu iletilir.

CNC tezgâhlarında operatörün doğru çalışma modunu hızlı ve anlaşılır biçimde seçebilmesi hem üretim sürecinin kontrolünü kolaylaştırır hem de yanlış komut kullanımının önlenmesine yardımcı olur. Bu nedenle mod anahtarı, küçük boyutuna rağmen CNC kumanda panelinin temel bileşenlerinden biridir.

CNC Mod Anahtarı Ne İşe Yarar?

CNC mod anahtarlarının görevi, kontrol sisteminde tanımlanmış farklı kullanım fonksiyonları arasında seçim yapılmasını sağlamaktır. Makinenin ve kontrol ünitesinin tasarımına bağlı olarak mod anahtarı aşağıdaki işlevlerin seçiminde kullanılabilir:

• Manuel eksen hareketi modunun seçilmesi,
• Otomatik program çalışma moduna geçilmesi,
• MDI veya manuel veri giriş modunun seçilmesi,
• El çarkı ve MPG kontrolünün etkinleştirilmesi,
• Referans noktasına dönüş işleminin seçilmesi,
• JOG veya sürekli ilerleme modunun kullanılması,
• Adımlı eksen hareketi seçeneklerinin belirlenmesi,
• Program düzenleme ve kontrol modları arasında geçiş yapılması.

Her CNC kontrol sistemi aynı çalışma modlarını kullanmayabilir. Mod anahtarının fonksiyonu, kontak dizilimi ve bağlantı şekli kullanılan kontrol paneline göre değişebilir. Bu nedenle seçim yapılırken yalnızca ürünün dış görünüşüne değil, model koduna ve elektriksel bağlantı yapısına da dikkat edilmelidir.

CNC Kumanda Panelinde Mod Anahtarının Önemi

CNC kumanda paneli, operatör ile makine kontrol sistemi arasındaki temel iletişim noktasıdır. Operatör; eksen hareketleri, program başlatma, durdurma, resetleme, spindle kontrolü ve çalışma modu seçimi gibi işlemleri bu panel üzerinden gerçekleştirir. Mod anahtarı ise makinenin hangi kullanım mantığıyla çalışacağını belirleyen ana kumanda elemanlarından biri olarak görev yapar.

Doğru çalışan bir CNC panel mod anahtarı, operatörün seçtiği konumun kontrol ünitesi tarafından net biçimde algılanmasını sağlar. Kontaklarda aşınma, mekanik boşluk, zor dönme veya bağlantı problemi oluşması durumunda seçilen mod algılanmayabilir ya da kararsız çalışabilir. Bu gibi durumlarda mevcut anahtarın bağlantıları kontrol edilmeli ve gerekli görülürse uyumlu bir mod anahtarı ile değiştirilmelidir.

Future CNC Mod Anahtarı Çeşitleri

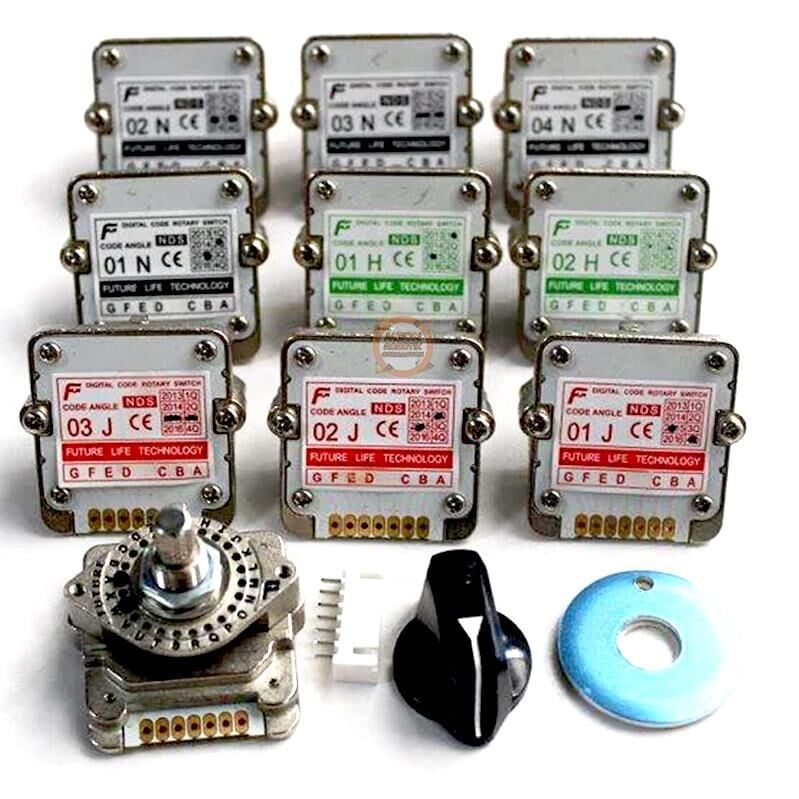

Kategorimizde farklı CNC kumanda paneli uygulamalarına yönelik Future CNC mod anahtarı seçenekleri bulunmaktadır. Ürünler arasında 01, 02, 03 ve 04 serilerine ait farklı harf kodlarıyla belirtilen modeller yer alabilir. Bu kodlar ürünün kontak yapısı, bağlantı düzeni, anahtarlama fonksiyonu veya uyumlu olduğu panel uygulaması bakımından farklılık gösterebilir.

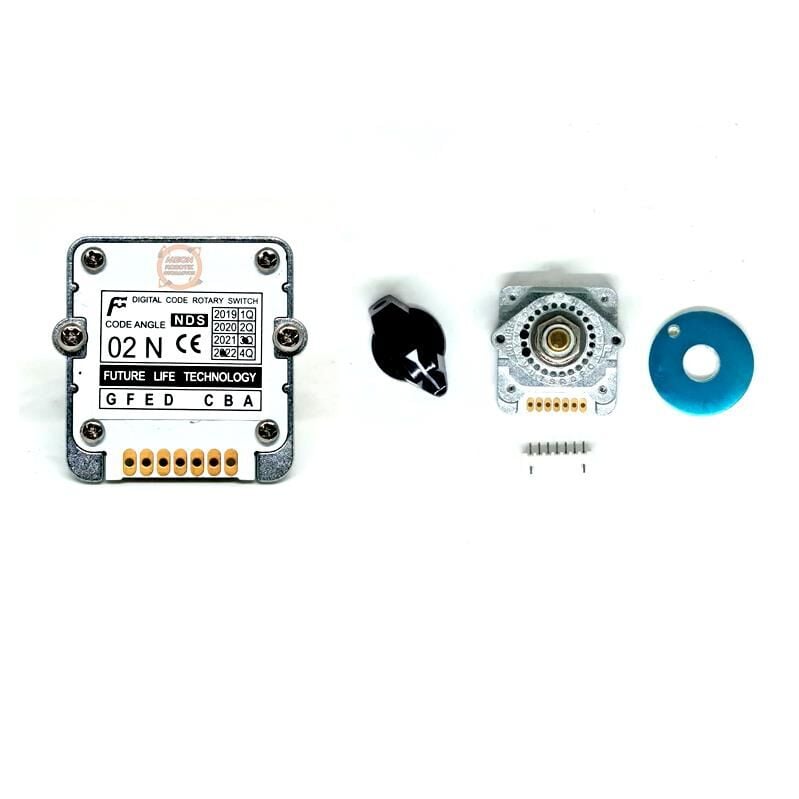

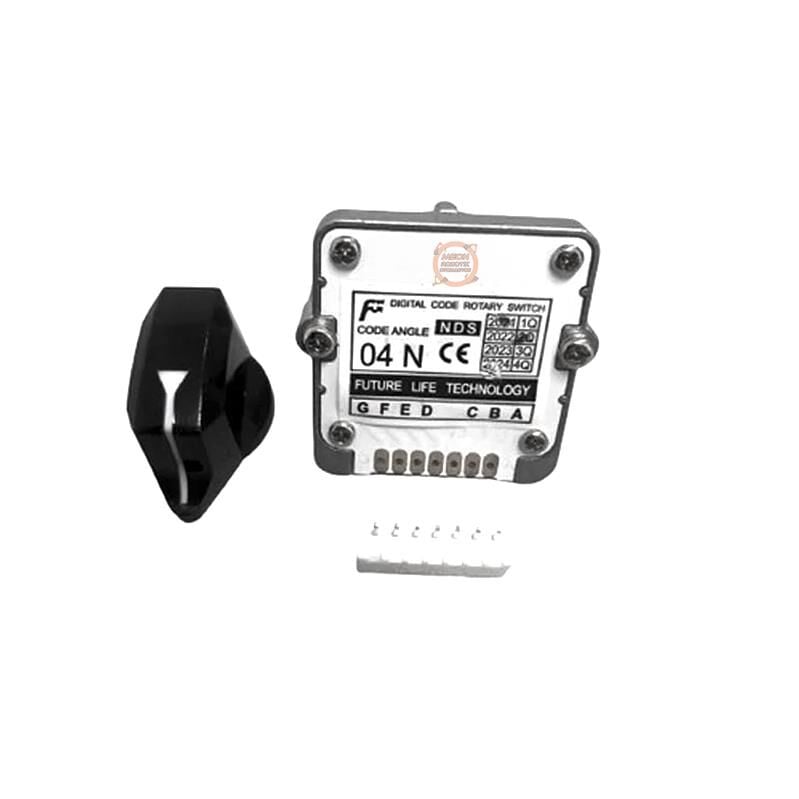

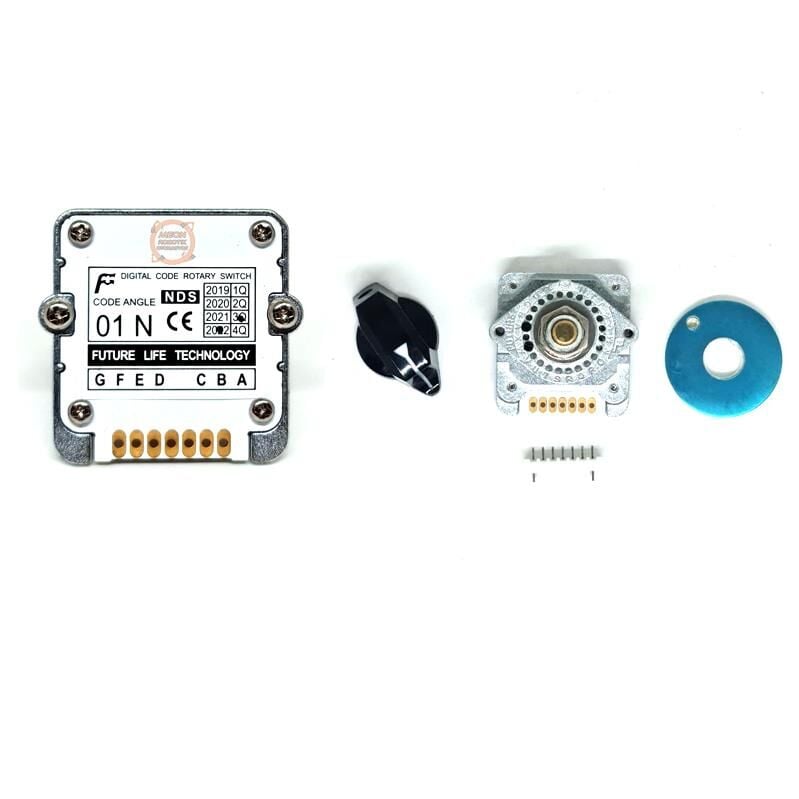

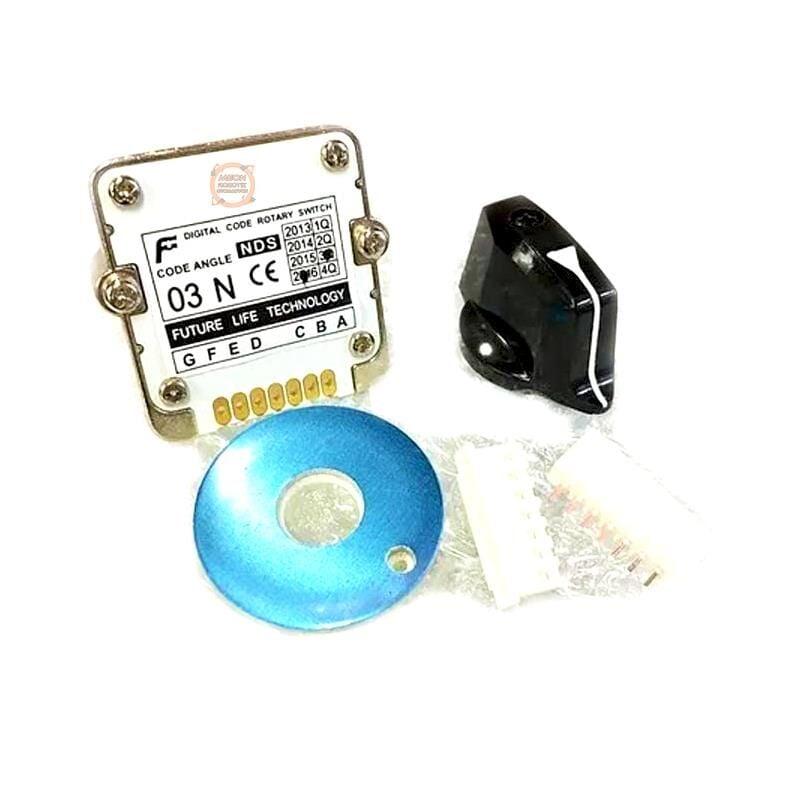

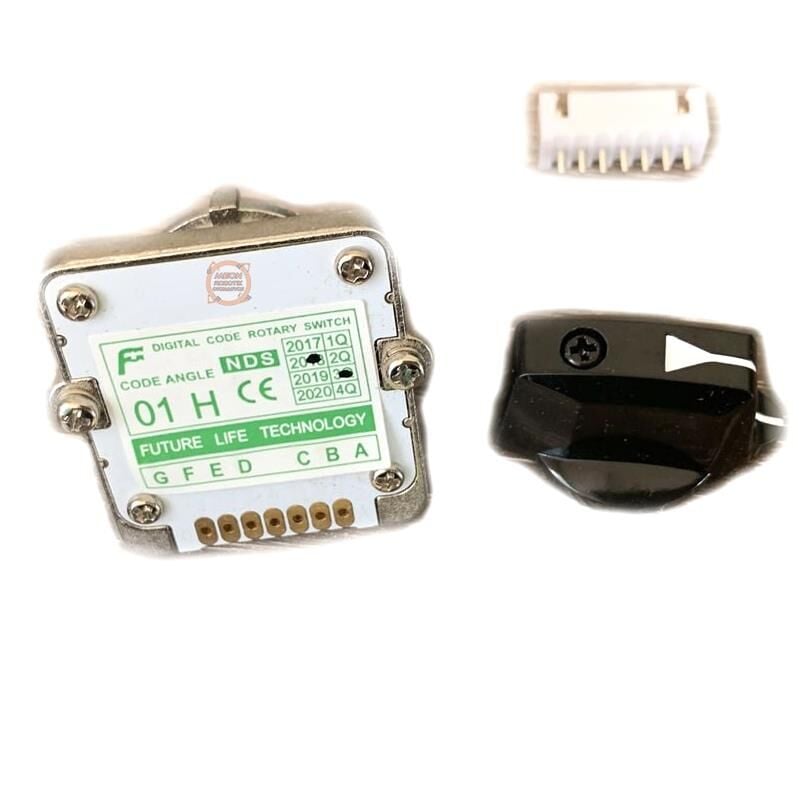

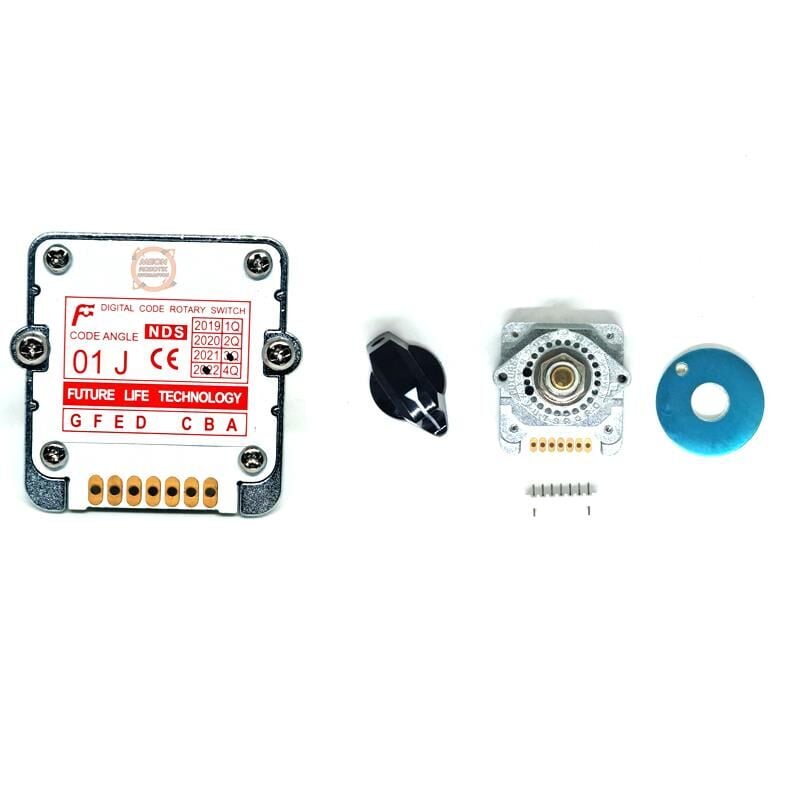

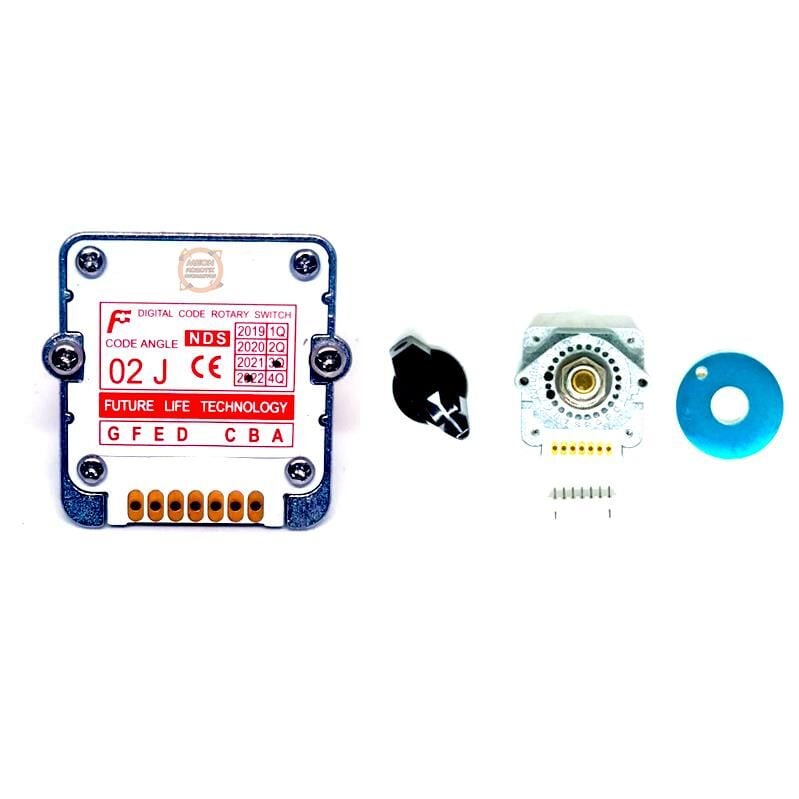

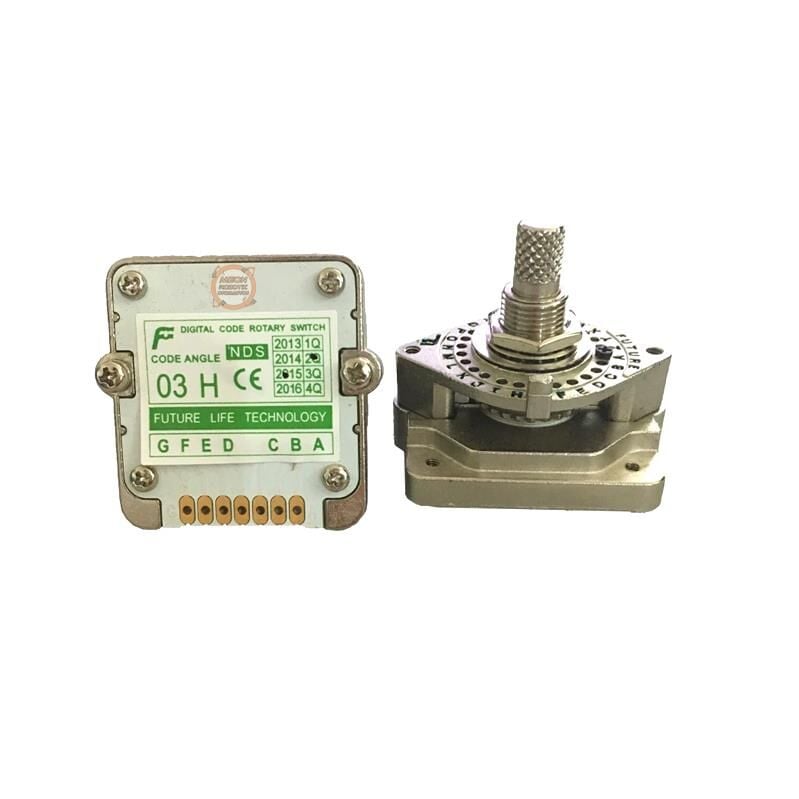

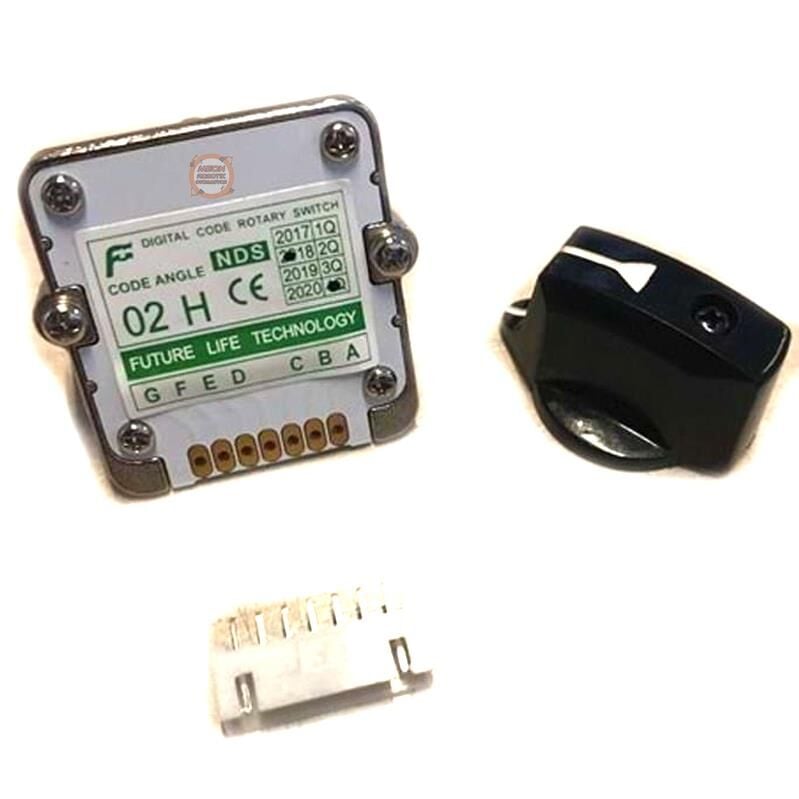

Future 01H, 01J, 01N, 02H, 02J, 02N, 03H, 03J, 03N ve 04N gibi model seçenekleri incelenirken sökülen eski anahtarın model kodunun kontrol edilmesi önemlidir. Benzer dış görünüme sahip iki anahtarın iç kontak bağlantıları farklı olabilir. Bu nedenle yedek parça seçiminde model kodunun birebir karşılaştırılması daha güvenli bir seçim yapılmasına yardımcı olur.

Mod Anahtarı Nerelerde Kullanılır?

Mod anahtarları yalnızca yeni üretilen CNC makinelerinde değil, mevcut makinelerin bakım ve modernizasyon çalışmalarında da kullanılabilir. Başlıca kullanım alanları şunlardır:

• CNC torna tezgâhları,
• CNC dik işleme merkezleri,
• CNC freze makineleri,
• Ahşap ve metal işleme CNC router makineleri,
• CNC plazma kesim makineleri,
• CNC lazer kesim ve işleme sistemleri,
• Endüstriyel otomasyon panoları,
• Makine revizyon ve kontrol paneli yenileme projeleri,
• Özel amaçlı üretim makineleri,
• Operatör paneli ve manuel kumanda üniteleri.

Mod Anahtarı Seçerken Nelere Dikkat Edilmelidir?

CNC mod anahtarı seçimi yapılırken ürünün yalnızca fiziksel olarak panele takılabilmesi yeterli değildir. Elektriksel ve mekanik uyumluluk birlikte değerlendirilmelidir. Doğru ürün seçimi için aşağıdaki özellikler kontrol edilmelidir:

1. Model Kodu

Arızalı veya değiştirilmesi planlanan anahtarın üzerinde bulunan model kodu kontrol edilmelidir. Özellikle Future CNC mod anahtarlarında harf ve rakamlardan oluşan model kodunun eksiksiz biçimde karşılaştırılması gerekir.

2. Anahtar Konum Sayısı

Kullanılacak sistemin kaç farklı çalışma modu bulunduğu belirlenmelidir. Anahtarın seçim pozisyonu sayısı, panel üzerindeki mevcut kullanım düzeniyle uyumlu olmalıdır.

3. Kontak Dizilimi

Anahtarın her pozisyonda hangi terminalleri birbirine bağladığı kontrol edilmelidir. Kontak diziliminin mevcut CNC kontrol kartı veya PLC giriş bağlantılarıyla uyumlu olması gerekir.

4. Terminal ve Soket Yapısı

Bağlantının soketli, lehimli, vidalı terminal veya farklı bir bağlantı düzenine sahip olup olmadığı incelenmelidir. Mevcut kablo tesisatına uygun bağlantı yapısının seçilmesi montaj işlemini kolaylaştırır.

5. Panel Montaj Ölçüsü

Anahtarın ön panel ölçüsü, gövde derinliği, mil yapısı ve panel bağlantı noktaları kontrol edilmelidir. Montaj ölçüleri farklı olan ürünler mevcut panel yuvasına doğrudan uymayabilir.

6. Anahtar Üzerindeki Semboller

Bazı mod anahtarlarında çalışma modlarını gösteren harfler, semboller veya yön işaretleri bulunabilir. Panel üzerindeki diğer kumanda elemanlarıyla uyumlu ve operatör tarafından kolay anlaşılabilir bir gösterge yapısı tercih edilmelidir.

Arızalı Mod Anahtarı Nasıl Anlaşılır?

CNC mod anahtarlarında uzun süreli kullanım, yoğun operatör müdahalesi, titreşim, toz, yağ ve elektriksel kontak aşınması nedeniyle çeşitli problemler meydana gelebilir. Yaygın arıza belirtileri aşağıdaki gibidir:

• Anahtar çevrildiğinde CNC ekranında mod değişmemesi,
• Seçilen modun zaman zaman devreye girip çıkması,
• Anahtarın bazı konumlarda çalışıp bazı konumlarda çalışmaması,
• Anahtar mekanizmasının zor dönmesi veya takılması,
• Konumlar arasında belirgin kademe hissinin kaybolması,
• Panel üzerinde yanlış modun seçili görünmesi,
• Kablo veya terminal bağlantılarında gevşeklik oluşması,
• Kontak ölçümünde kararsızlık ya da süreksizlik tespit edilmesi.

Bu belirtiler her zaman doğrudan mod anahtarı arızası anlamına gelmeyebilir. Sorunun kontrol kartı girişi, kablo tesisatı, konnektör veya PLC programlamasından kaynaklanma ihtimali de bulunmaktadır. Parça değişiminden önce bağlantıların ve kontrol girişlerinin teknik personel tarafından kontrol edilmesi önerilir.

Mod Anahtarı Montajında Dikkat Edilmesi Gerekenler

Mod anahtarının değiştirilmesi sırasında makinenin enerjisi tamamen kesilmeli ve güvenli çalışma koşulları sağlanmalıdır. Eski anahtar sökülmeden önce terminal bağlantılarının fotoğrafı çekilmeli veya kablolar numaralandırılmalıdır. Böylece yeni anahtarın bağlantıları yapılırken kablo karışıklığının önüne geçilebilir.

Montaj sonrasında anahtarın her pozisyonu ayrı ayrı test edilmeli, CNC ekranında doğru çalışma modunun seçildiği doğrulanmalıdır. Elektriksel bağlantı ve kontrol paneli uygulamalarının bu konuda yetkin teknik personel tarafından yapılması tavsiye edilir.

CNC Kontrol Paneli Yenileme ve Revizyon Uygulamaları

Uzun süredir çalışan CNC makinelerinde panel üzerindeki yazılar silinebilir, anahtarlar gevşeyebilir veya mekanik parçalar aşınabilir. Kontrol paneli yenileme çalışmalarında mod anahtarı, acil stop butonu, başlatma-durdurma butonları, el çarkı, potansiyometre ve diğer kumanda elemanları birlikte kontrol edilebilir.

Uyumlu bir mod anahtarı kullanılması, eski CNC makinelerinin kumanda sistemlerinin daha düzenli ve güvenilir biçimde kullanılmasına katkı sağlar. Bununla birlikte revizyon sırasında mevcut elektrik şeması, kontrol ünitesi girişleri ve anahtar kontak fonksiyonları dikkate alınmalıdır.

Mod Anahtarı ile Kademe Anahtarı Arasındaki Fark

Mod anahtarı ve kademe anahtarı fiziksel olarak birbirine benzeyebilir. Ancak kullanım amaçları farklı olabilir. Kademe anahtarı genellikle belirli elektriksel seviyelerin, hızların veya güç kademelerinin seçilmesi için kullanılır. CNC mod anahtarı ise kontrol sistemindeki çalışma fonksiyonlarının seçilmesine yönelik olarak kullanılır.

Bu nedenle dış görünüşü benzer olan herhangi bir çok konumlu anahtar, CNC mod anahtarının yerine doğrudan kullanılmamalıdır. Kontak yapısı ve çalışma mantığı mutlaka karşılaştırılmalıdır.

CNC Mod Anahtarı Fiyatları

CNC mod anahtarı fiyatları; ürünün markasına, modeline, kontak yapısına, seçim pozisyonu sayısına, terminal düzenine ve CNC kontrol paneli uyumluluğuna göre değişebilir. Genel amaçlı kumanda anahtarları ile belirli kontrol paneli modelleri için üretilen özel anahtarların fiyatları aynı olmayabilir.

Güncel mod anahtarı fiyatlarını, stok durumunu ve mevcut model seçeneklerini kategori sayfamız üzerinden inceleyebilirsiniz. Sipariş vermeden önce ürün başlığında ve açıklama bölümünde bulunan model kodunu mevcut anahtarınızla karşılaştırmanız önerilir.

Neden Meon Robotik Otomasyon?

Meon Robotik Otomasyon; CNC makineleri, endüstriyel otomasyon sistemleri, elektronik kontrol uygulamaları ve makine bakım çalışmalarında kullanılan ürünleri bir araya getirir. CNC kumanda mod anahtarı kategorimizde farklı model seçeneklerini inceleyebilir, ihtiyacınıza uygun ürünü güvenli alışveriş imkânıyla sipariş verebilirsiniz.

• Farklı CNC mod anahtarı seçenekleri,
• Future CNC mod anahtarı modelleri,
• Güvenli online alışveriş,
• Stoktan hızlı gönderim imkânı,
• Kredi kartı ve havale ile ödeme seçenekleri,
• CNC ve otomasyon ürünlerinde geniş ürün çeşitliliği.

Sıkça Sorulan Sorular

CNC mod anahtarı ne için kullanılır?

CNC mod anahtarı, makinenin manuel, otomatik, referans, el çarkı veya program çalıştırma gibi farklı çalışma seçenekleri arasında geçiş yapılmasını sağlamak amacıyla kullanılır. Kullanılabilen modlar CNC kontrol sistemine göre değişebilir.

Her mod anahtarı her CNC makinesine uyar mı?

Hayır. Anahtarların model kodu, kontak dizilimi, terminal bağlantısı, konum sayısı ve panel montaj ölçüsü farklı olabilir. Mevcut anahtarın özellikleriyle karşılaştırma yapılmalıdır.

Future 01J ile Future 01N aynı ürün müdür?

Model kodundaki harf farklılığı ürünün kontak yapısı veya anahtarlama fonksiyonunda farklılık bulunduğunu gösterebilir. Teknik doğrulama yapılmadan birbirlerinin yerine kullanılmamalıdır.

Eski mod anahtarının model kodu okunmuyorsa ne yapılmalıdır?

Anahtarın bağlantı şeması, terminal sayısı, her konumdaki kontak geçişleri, panel ölçüsü ve makine modeli kontrol edilmelidir. Gerekirse multimetre ile kontak ölçümü yetkin teknik personel tarafından yapılmalıdır.

Mod anahtarını kendim değiştirebilir miyim?

CNC kontrol paneli bağlantıları elektrik ve elektronik bilgisi gerektirir. Yanlış bağlantı kontrol kartının veya diğer devre elemanlarının zarar görmesine neden olabilir. Montaj işleminin yetkin teknik personel tarafından yapılması önerilir.

Mod anahtarında arıza olduğu nasıl test edilir?

Makine enerjisi kesildikten sonra anahtarın farklı pozisyonlarındaki kontak geçişleri ölçü aletiyle kontrol edilebilir. Ancak kablo, konnektör veya CNC kontrol kartı girişlerinde meydana gelen problemlerin de benzer belirtiler oluşturabileceği unutulmamalıdır.
