Aksiyel Fan Modelleri ve Endüstriyel Soğutma Çözümleri

Aksiyel fan, havayı fan miline paralel yönde hareket ettiren ve geniş hacimlerde etkili hava sirkülasyonu oluşturmak amacıyla kullanılan soğutma ekipmanıdır. Kanatların dönmesiyle birlikte hava, fanın bir yüzeyinden çekilerek diğer yüzeyine doğru aktarılır. Bu çalışma prensibi sayesinde elektrik panolarında, makine kabinlerinde, elektronik cihazlarda ve otomasyon sistemlerinde biriken sıcak havanın uzaklaştırılmasına yardımcı olur.

Endüstriyel sistemlerde sıcaklığın kontrol altında tutulmaması; güç kaynakları, sürücüler, kontrol kartları, PLC sistemleri, röleler ve diğer elektronik bileşenlerde performans kaybına veya kullanım ömrünün azalmasına neden olabilir. Doğru seçilen bir pano soğutma fanı, kabin içerisindeki sıcak havayı dışarı atarak veya serin havayı içeri alarak daha dengeli bir çalışma ortamı oluşturur.

Meon Robotik Otomasyon aksiyel fan kategorisinde; farklı elektrik altyapılarına uygun 24V aksiyel fan ve 220V aksiyel fan seçenekleri bulunmaktadır. 172x150 mm gövde ölçüsüne sahip modeller, özellikle endüstriyel pano ve makine uygulamalarında güçlü hava akışına ihtiyaç duyulan alanlar için tercih edilebilir.

Aksiyel Fan Çeşitleri

24V DC Aksiyel Fanlar

24V DC aksiyel fan modelleri, 24 volt doğru akım altyapısına sahip otomasyon sistemlerinde ve kontrol panolarında kullanılmak üzere geliştirilmiştir. PLC panoları, CNC kontrol kabinleri, endüstriyel güç kaynakları ve DC beslemeli elektronik sistemlerde doğrudan uygun bir 24V güç kaynağı üzerinden çalıştırılabilir.

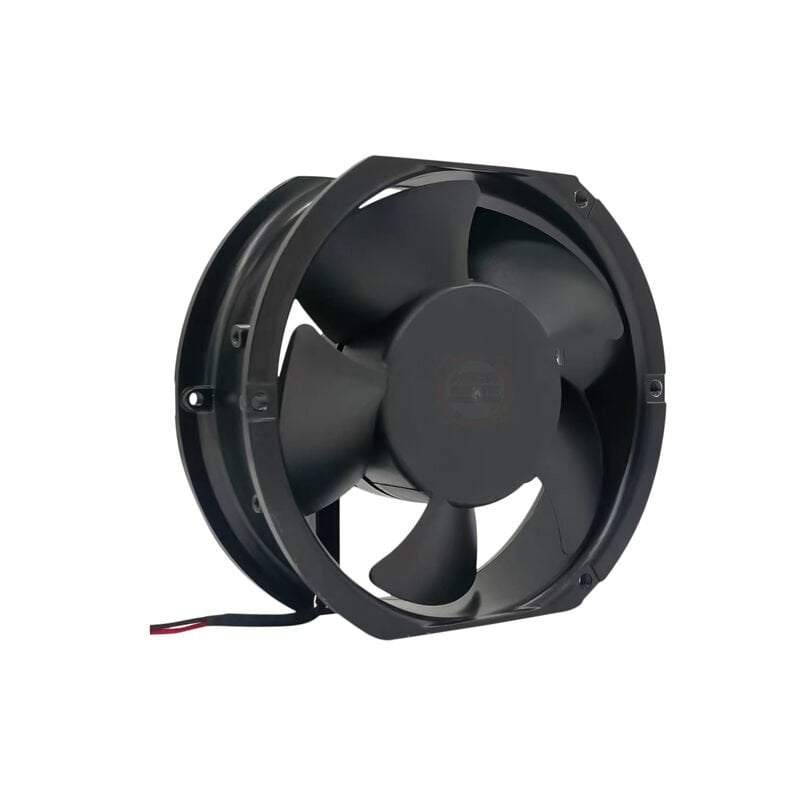

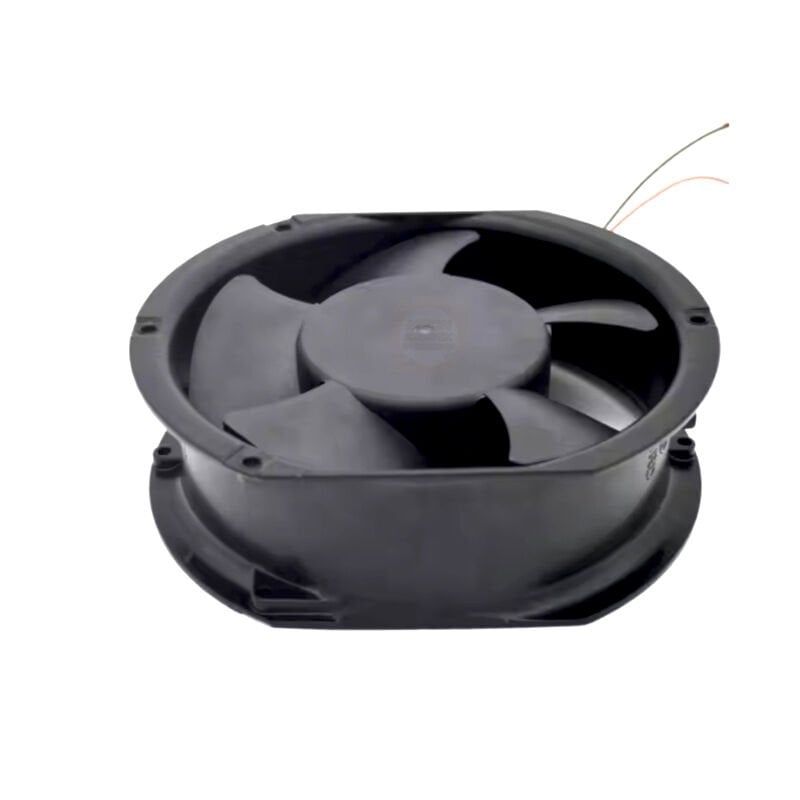

Kategoride yer alan 172x150x51 mm ölçülerindeki rulmanlı model; 24V DC çalışma gerilimi, 15W güç tüketimi, 0,60A akım değeri ve 2300 RPM dönüş hızıyla etkili hava sirkülasyonu sağlar. Ürün bilgisinde belirtilen 120 m³ hava debisi, kabin içerisindeki sıcak havanın hızlı biçimde değiştirilmesine yardımcı olur. Bilyalı yatak yapısı ise sürekli veya uzun süreli çalışma gerektiren uygulamalarda dayanıklılık avantajı sunar.

220V AC Aksiyel Fanlar

220V aksiyel fan modelleri, standart şebeke gerilimiyle çalışan endüstriyel havalandırma uygulamalarında kullanılır. Ayrı bir DC güç kaynağı gerektirmemesi nedeniyle elektrik panoları, makine kabinleri, üretim ekipmanları ve kontrol kutularında pratik bir bağlantı çözümü sunabilir.

Kategoride bulunan Marxlow 172x150x50 mm AC aksiyel fan, 220V çalışma gerilimine ve 0,23A akım değerine sahiptir. Fan seçimi yapılırken yalnızca gövde ölçüsünün değil, bağlantının gerçekleştirileceği sistemin gerilim değerinin de ürünle tam olarak uyumlu olması gerekir.

Rulmanlı ve Bilyalı Aksiyel Fanlar

Rulmanlı fan veya bilyalı yataklı fan olarak adlandırılan modeller, motor milinin daha dengeli dönmesini sağlayan yataklama sistemine sahiptir. Bu yapı, özellikle fanın uzun saatler boyunca çalışacağı endüstriyel uygulamalarda tercih edilir. Bilyalı yataklama; aşınmaya karşı dayanıklılık, kararlı dönüş ve uzun servis ömrü açısından önemli avantajlar sağlayabilir.

Fanların pano içerisine yatay, dikey veya farklı açılarda monte edilmesi gereken uygulamalarda yataklama tipi ayrıca önem kazanır. Sürekli çalışan bir endüstriyel aksiyel fan seçilirken ürünün rulman yapısı, çalışma sıcaklığı ve kullanım koşulları birlikte değerlendirilmelidir.

172x150 mm Endüstriyel Fanlar

172x150 fan modelleri, standart küçük elektronik fanlara göre daha geniş kanat ve gövde yapısına sahiptir. Bu ölçü grubu; geniş elektrik panoları, inverter kabinleri, güç elektroniği sistemleri ve makine muhafazalarında etkili hava değişimi sağlamak amacıyla kullanılabilir.

Fan değişimi yapılırken ön yüz ölçüsünün yanında ürün kalınlığı, montaj deliklerinin konumu ve kabin içerisinde fan için bırakılan derinlik de kontrol edilmelidir. Kategoride bulunan modellerin kalınlıkları yaklaşık 50 ve 51 mm olduğundan mevcut montaj alanının bu ölçülerle uyumlu olması gerekir.

Aksiyel Fan Seçerken Nelere Dikkat Edilmelidir?

Doğru kabin soğutma fanı seçimi, yalnızca fanın fiziksel olarak montaj alanına sığmasına göre yapılmamalıdır. Sistemin elektriksel özellikleri, oluşan ısı miktarı, gerekli hava debisi ve çalışma ortamı birlikte değerlendirilmelidir.

Çalışma Gerilimi

Fan gerilimi, sistemde bulunan besleme kaynağı ile aynı olmalıdır. 24V DC çalışan bir model doğrudan 220V AC şebeke gerilimine bağlanmamalıdır. Benzer şekilde 220V AC fanlar, 24V DC güç kaynağı üzerinden çalıştırılamaz. Yanlış gerilim bağlantısı fanın arızalanmasına ve elektriksel güvenlik risklerine neden olabilir.

Fan Ölçüsü ve Montaj Alanı

Fan seçiminden önce gövde genişliği, yüksekliği, kalınlığı ve montaj delikleri ölçülmelidir. Mevcut fan değiştirilecekse eski fanın etiketi ve dış ölçüleri kontrol edilmelidir. Fanın kabin içerisine yerleştirilmesi için bağlantı terminalleri ve kablolar dahil yeterli boşluk bırakılmalıdır.

Hava Debisi ve Hava Akış Yönü

Hava debisi, fanın belirli sürede taşıyabildiği hava miktarını ifade eder. Yüksek ısı üreten inverterler, sürücüler ve güç kaynaklarının bulunduğu panolarda daha yüksek debili bir elektronik soğutma fanı gerekebilir. Hava giriş ve çıkış noktaları doğru konumlandırılmalı, sıcak havanın kabin içerisinde tekrar dolaşması engellenmelidir.

Aksiyel fanların gövdesinde genellikle dönüş ve hava akış yönünü gösteren işaretler bulunur. Montajdan önce fanın havayı kabin içine mi üfleyeceği yoksa sıcak havayı dışarı mı çekeceği belirlenmelidir.

Akım ve Güç Tüketimi

DC fanlarda kullanılan güç kaynağının fanın ihtiyaç duyduğu akımı karşılayabilmesi gerekir. Birden fazla fan aynı güç kaynağına bağlanacaksa fanların toplam akım tüketimi hesaplanmalı ve güvenlik payı bırakılmalıdır. AC modellerde ise bağlantı kabloları, sigorta ve kontrol elemanları fanın elektriksel değerlerine uygun seçilmelidir.

Filtre ve Koruma Izgarası Kullanımı

Tozlu üretim alanlarında fanın önüne uygun filtre yerleştirilmesi, pano içerisine taşınan toz miktarını azaltabilir. Kullanıcıların veya hareketli parçaların fan kanatlarına temas etme ihtimali bulunan alanlarda koruma ızgarası kullanılmalıdır. Filtre kullanılması hava akışını belirli ölçüde azaltabileceği için fan kapasitesi buna göre değerlendirilmelidir.

Aksiyel Fanların Kullanım Alanları

• Elektrik ve otomasyon panolarının havalandırılması
• PLC, röle ve kontrol kartlarının bulunduğu kabinler
• CNC makinelerinin elektronik kontrol bölümleri
• Servo sürücü ve inverter panoları
• Sunucu, ağ ve haberleşme kabinleri
• Endüstriyel güç kaynakları ve doğrultucu sistemleri
• Makine içi sıcak hava tahliye uygulamaları
• Elektronik cihaz ve test ekipmanları
• Kaynak makineleri ve güç elektroniği sistemleri
• Üretim hattı kontrol kutuları
• Endüstriyel kurutma ve hava sirkülasyonu uygulamaları
• Isı üreten modül ve komponentlerin soğutulması

Aksiyel Fan Kullanmanın Avantajları

• Geniş yüzeylerde etkili hava sirkülasyonu oluşturur.
• Kabin içerisinde biriken sıcak havanın uzaklaştırılmasına yardımcı olur.
• Elektronik bileşenlerin daha dengeli sıcaklıkta çalışmasını destekler.
• Kompakt gövde yapısı sayesinde pano ve cihazlara kolayca monte edilebilir.
• 24V DC ve 220V AC gibi farklı besleme seçenekleri sunar.
• Rulmanlı modeller uzun süreli kullanım için uygun yapıdadır.
• Bakım, arıza ve plansız duruş risklerinin azaltılmasına katkı sağlayabilir.
• Hava giriş ve çıkış düzenine göre emiş veya üfleme amacıyla kullanılabilir.
• Endüstriyel makinelerden elektronik cihazlara kadar geniş kullanım alanına sahiptir.

Aksiyel Fanlar Hakkında Sıkça Sorulan Sorular

Aksiyel fan nedir?

Aksiyel fan, havayı motor miliyle aynı eksen doğrultusunda hareket ettiren fan çeşididir. Genellikle pano, kabin, makine ve elektronik cihazların havalandırılması amacıyla kullanılır.

24V DC aksiyel fan 220V ile çalışır mı?

Hayır. 24V DC fan yalnızca uygun 24V doğru akım güç kaynağıyla çalıştırılmalıdır. Fanın doğrudan 220V şebeke gerilimine bağlanması ürüne zarar verebilir ve ciddi güvenlik riski oluşturabilir.

220V aksiyel fan için adaptör gerekir mi?

220V AC fanlar standart şebeke gerilimiyle çalıştığı için DC adaptör gerektirmez. Ancak bağlantının uygun kablo, sigorta, anahtarlama elemanı ve elektriksel koruma kullanılarak yetkili kişiler tarafından yapılması gerekir.

Fan havayı içeri mi üflemeli, dışarı mı çekmelidir?

Bu durum kabin tasarımına bağlıdır. Genel uygulamada serin hava kabinin alt bölümünden içeri alınır, ısınan hava ise üst bölümden dışarı atılır. Giriş ve çıkış fanlarının birbirini destekleyecek yönde monte edilmesi gerekir.

Aksiyel fan sürekli çalışabilir mi?

Endüstriyel ve rulmanlı modeller sürekli çalışmaya daha uygun olabilir. Bununla birlikte fanın çalışma süresi, ortam sıcaklığı, toz miktarı, besleme gerilimi ve üretici teknik değerleri dikkate alınmalıdır.

Rulmanlı fan neden tercih edilir?

Rulmanlı veya bilyalı fanlar, milin dengeli dönmesine yardımcı olan dayanıklı yataklama sistemine sahiptir. Uzun çalışma süresi, farklı montaj açıları ve endüstriyel kullanım koşullarında avantaj sağlayabilir.

Fan ölçüsü nasıl belirlenir?

Fan gövdesinin genişliği, yüksekliği ve kalınlığı ölçülmelidir. Ayrıca montaj deliklerinin aralığı ile bağlantı alanı kontrol edilmelidir. Eski fan değiştirilecekse fan etiketi üzerindeki voltaj ve akım değerleri de yeni ürünle karşılaştırılmalıdır.

Meon Robotik Otomasyon Aksiyel Fan Çözümleri

Meon Robotik Otomasyon; otomasyon panoları, makine kabinleri ve elektronik sistemler için kullanılabilecek DC aksiyel fan ve AC aksiyel fan seçeneklerini bir araya getirir. Kategoride bulunan 24V DC rulmanlı model ile 220V AC Marxlow fan, farklı elektrik altyapılarına ve soğutma ihtiyaçlarına yönelik alternatifler sunar.

Uygulamanız için fan seçerken çalışma gerilimi, montaj ölçüsü, hava debisi, güç tüketimi ve yataklama tipi gibi teknik özellikleri karşılaştırabilirsiniz. Doğru seçilen bir makine soğutma fanı, sistem içerisindeki sıcaklığın kontrol altında tutulmasına ve elektronik ekipmanların daha kararlı çalışmasına yardımcı olur.

Meon Robotik Otomasyon güvencesiyle sunulan havalandırma fanı modellerini inceleyerek pano, kabin veya makinenizin teknik gereksinimlerine uygun ürünü belirleyebilirsiniz.
