Entegre Devre Çeşitleri ve Elektronik Projelerde Kullanımı

Entegre devre, çok sayıda elektronik bileşenin küçük bir yarı iletken yapı üzerinde bir araya getirilmesiyle oluşturulan kompakt devre elemanıdır. İngilizcede “Integrated Circuit” olarak adlandırılan ve kısaca IC şeklinde ifade edilen entegreler; elektronik devrelerde zamanlama, gerilim düzenleme, sinyal işleme, anahtarlama, yükseltme ve kontrol gibi farklı görevleri yerine getirir.

Elektronik kartların daha küçük, verimli ve kararlı biçimde tasarlanmasını sağlayan elektronik entegre çeşitleri; hobi elektroniğinden robotik uygulamalara, güç kaynağı tasarımlarından endüstriyel kumanda devrelerine kadar oldukça geniş bir kullanım alanına sahiptir. Birden fazla transistör, direnç, diyot ve benzeri elemanın tek bir gövdede toplanması sayesinde devre karmaşıklığı azalır, PCB üzerinde yer tasarrufu sağlanır ve tekrarlanabilir çalışma performansı elde edilir.

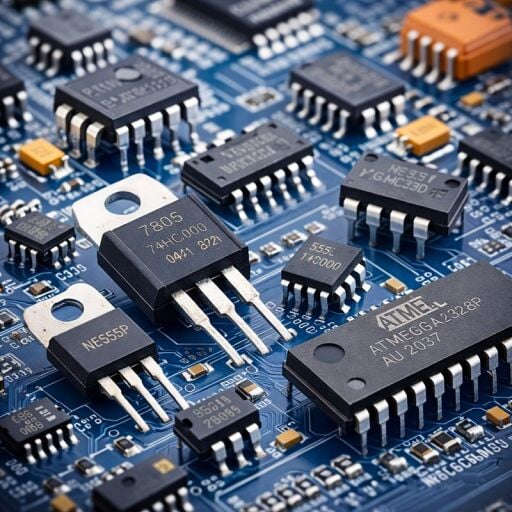

Meon Robotik Otomasyon entegreler kategorisinde elektronik devre tasarımlarında sık kullanılan NE555 zamanlayıcı entegresi ve L7805CV voltaj regülatörü gibi temel elektronik komponentler bulunmaktadır. DIP-8 ve TO-220 gibi yaygın kılıf yapılarına sahip bu ürünler; breadboard denemeleri, baskı devre uygulamaları, eğitim setleri, Arduino projeleri ve özel kontrol kartlarında kullanılabilir.

Entegre Çeşitleri ve Temel Görevleri

Zamanlayıcı Entegreler

Zamanlayıcı entegresi, belirli sürelerde çıkış üretmek, periyodik sinyal oluşturmak veya gecikmeli anahtarlama yapmak amacıyla kullanılır. Bu grubun en bilinen örneklerinden biri olan NE555 timer entegresi, kararsız, tek kararlı ve çift kararlı çalışma biçimlerinde kullanılabilen çok yönlü bir elektronik devre elemanıdır.

NE555 ile LED flaşör, darbe üretici, zaman gecikme devresi, kare dalga osilatörü, frekans üreteci, alarm devresi ve PWM kontrol uygulamaları hazırlanabilir. DIP-8 kılıf yapısı sayesinde breadboard üzerine kolayca yerleştirilebilir ve prototip çalışmalarında rahatlıkla kullanılabilir. Frekans ve zamanlama değerleri, devreye bağlanan direnç ve kondansatörlerin değerleri değiştirilerek ayarlanır.

Voltaj Regülatör Entegreleri

Voltaj regülatör entegresi, giriş gerilimindeki değişimlere rağmen çıkışta daha kararlı bir gerilim elde edilmesini sağlar. Mikrodenetleyiciler, sensörler, lojik devreler ve haberleşme modülleri belirli gerilim aralıklarında çalıştığı için uygun bir regülatör kullanılması devre güvenliği açısından önemlidir.

Kategoride bulunan L7805CV 5V regülatör, uygun giriş gerilimini sabit 5V seviyesine düşürmek için kullanılan doğrusal regülatörlerden biridir. TO-220 kılıf yapısına sahip olması, PCB üzerine monte edilmesini ve gerektiğinde uygun bir soğutucu ile kullanılmasını kolaylaştırır. Arduino uyumlu devreler, sensör beslemeleri, lojik kartlar ve düşük güçlü kontrol sistemleri için kararlı 5V besleme hazırlanmasında tercih edilebilir.

Operasyonel Yükselteç Entegreleri

Op-amp entegresi, analog sinyallerin yükseltilmesi, karşılaştırılması, filtrelenmesi ve işlenmesi için kullanılır. Sensörlerden elde edilen düşük seviyeli sinyallerin mikrodenetleyici girişine uygun hale getirilmesi, aktif filtre devreleri oluşturulması ve referans gerilim hazırlanması op-amp uygulamalarına örnek gösterilebilir.

Lojik Entegreler

Lojik entegre çeşitleri AND, OR, NOT, NAND, NOR ve XOR gibi temel dijital işlemleri gerçekleştirir. Sayıcılar, flip-flop devreleri, kod çözücüler, çoklayıcılar ve kaydırmalı yazmaçlar da dijital entegre ailesinde yer alır. Bu ürünler otomasyon sinyallerinin işlenmesi, durum kontrolü ve dijital devre tasarımı gibi uygulamalarda kullanılabilir.

Sürücü ve Güç Yönetimi Entegreleri

Sürücü entegresi, mikrodenetleyicinin doğrudan kontrol edemeyeceği motor, röle, LED dizisi veya farklı bir yükün çalıştırılmasına yardımcı olur. Güç yönetimi entegreleri ise gerilim dönüştürme, akım kontrolü, batarya yönetimi ve güç dağıtımı gibi görevlerde kullanılır. Entegre seçimi yapılırken yükün çalışma akımı, besleme gerilimi ve kontrol sinyali mutlaka dikkate alınmalıdır.

Entegre Seçerken Nelere Dikkat Edilmelidir?

Bir elektronik proje için entegre satın al araştırması yapılırken yalnızca ürün koduna göre karar verilmemelidir. Aynı işlevi yerine getiren entegrelerin besleme gerilimi, çıkış akımı, çalışma frekansı, sıcaklık aralığı ve kılıf yapısı birbirinden farklı olabilir. Yanlış seçilen bir entegre devrenin kararsız çalışmasına, aşırı ısınmasına veya bağlı elektronik elemanların zarar görmesine neden olabilir.

Entegre seçiminde öncelikle devrenin ihtiyaç duyduğu fonksiyon belirlenmelidir. Zamanlama uygulaması için NE555 gibi bir darbe üretici, kararlı 5V besleme için L7805CV gibi bir regülatör tercih edilebilir. Ardından üretici teknik dokümanında belirtilen giriş ve çıkış sınırları kontrol edilmelidir.

• Besleme gerilimi: Entegrenin desteklediği minimum ve maksimum çalışma gerilimi kontrol edilmelidir.
• Çıkış akımı: Bağlanacak yükün ihtiyaç duyduğu akım, entegrenin güvenli çıkış kapasitesini aşmamalıdır.
• Entegre kılıf tipi: DIP, SMD, TO-220 ve benzeri kılıfların PCB tasarımıyla uyumlu olması gerekir.
• Isı yönetimi: Doğrusal regülatörlerde giriş ve çıkış gerilimi farkına bağlı olarak ısı oluşabileceği unutulmamalıdır.
• Pin bağlantıları: Montajdan önce ürünün pin dizilimi teknik dokümandan doğrulanmalıdır.
• Çalışma frekansı: Zamanlayıcı ve sinyal işleme devrelerinde istenen frekans aralığı dikkate alınmalıdır.
• Pasif komponentler: Direnç, kondansatör ve koruma diyotları gibi yardımcı elemanlar doğru değerlerde seçilmelidir.

Entegrelerin Kullanım Alanları

• Robotik ve mekatronik uygulamalar
• Arduino, ESP32, ESP8266 ve mikrodenetleyici projeleri

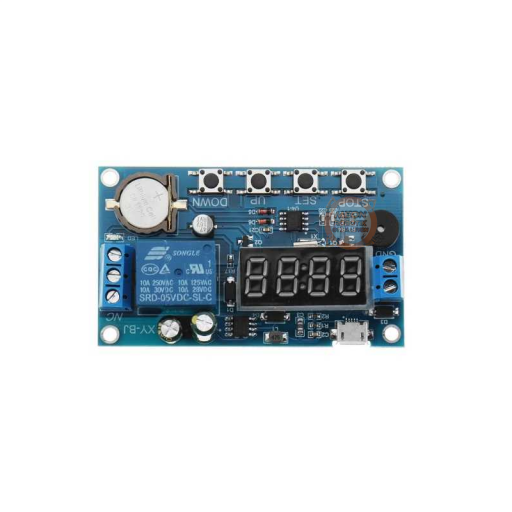

• Zaman ayarlı röle ve gecikme devreleri
• LED flaşör ve yanıp sönme devreleri
• PWM sinyal ve kare dalga üretimi
• 5V güç kaynağı ve regülatör devreleri
• Sensör besleme ve sinyal şartlandırma kartları
• Alarm, ikaz ve ses üretici sistemler
• Endüstriyel kumanda ve otomasyon kartları
• PCB prototipleme ve elektronik eğitim çalışmaları
• Motor, röle ve LED sürücü devreleri
• Ölçüm, test ve veri toplama sistemleri

Entegre Devre Kullanmanın Avantajları

• Birden fazla elektronik bileşenin tek gövdede toplanmasını sağlar.
• PCB üzerinde daha az alan kullanılmasına yardımcı olur.
• Devre tasarımını ve montaj sürecini kolaylaştırır.
• Aynı devrenin tekrar üretiminde tutarlı performans sunar.
• Düşük güç tüketimli elektronik sistemlerin hazırlanmasına imkân verir.
• Karmaşık elektronik işlemlerin daha az komponentle gerçekleştirilmesini sağlar.
• Hobi, eğitim, prototip ve seri üretim uygulamalarında kullanılabilir.
• DIP kılıflı modeller breadboard üzerinde kolayca test edilebilir.

Sıkça Sorulan Sorular

Entegre devre nedir?

Entegre devre; transistör, direnç, diyot ve benzeri elektronik yapıların küçük bir yarı iletken çip üzerinde bir araya getirilmesiyle oluşturulan devre elemanıdır. Zamanlama, yükseltme, anahtarlama, gerilim düzenleme ve sinyal işleme gibi görevlerde kullanılır.

NE555 entegresi ne işe yarar?

NE555 entegresi; zaman gecikmesi oluşturmak, periyodik darbe üretmek, kare dalga sinyali hazırlamak ve çeşitli anahtarlama uygulamalarını gerçekleştirmek için kullanılır. LED flaşör, alarm, osilatör ve PWM devreleri en yaygın uygulamalar arasındadır.

L7805CV regülatör ne işe yarar?

L7805CV voltaj regülatörü, uygun bir DC giriş gerilimini sabit 5V seviyesine düşürmek amacıyla kullanılır. Mikrodenetleyici, sensör ve lojik devrelerin beslenmesinde tercih edilebilir.

7805 regülatör neden ısınır?

Doğrusal regülatörler, giriş ve çıkış gerilimi arasındaki farkı ısıya dönüştürür. Giriş gerilimi yükseldikçe veya yük akımı arttıkça oluşan ısı da artabilir. Bu nedenle devrenin güç hesabı yapılmalı ve gerekli durumlarda uygun soğutucu kullanılmalıdır.

DIP-8 entegre breadboard üzerinde kullanılabilir mi?

Evet. DIP-8 kılıflı entegrelerin iki sıralı bacak yapısı breadboard uygulamalarına uygundur. Entegre, breadboard üzerindeki orta kanalın iki tarafına gelecek şekilde yerleştirilmeli ve pin yönü üzerindeki çentik veya işaret dikkate alınmalıdır.

Entegrenin yönü nasıl belirlenir?

Entegre gövdesi üzerindeki çentik, nokta veya baskı işareti birinci pinin konumunu belirlemek için kullanılır. Pin numaraları genellikle üstten bakıldığında saat yönünün tersine ilerler. Kesin pin bağlantısı ürünün teknik dokümanından kontrol edilmelidir.

Entegre doğrudan devreye bağlanabilir mi?

Her entegre doğrudan bağlanmamalıdır. Regülatörlerde giriş ve çıkış kondansatörleri, zamanlayıcılarda direnç-kondansatör ağı, endüktif yüklerde ise koruma elemanları gerekebilir. Uygulama devresi hazırlanırken üreticinin tavsiye ettiği bağlantı şeması esas alınmalıdır.

Meon Robotik Otomasyon Entegre Çözümleri

Meon Robotik Otomasyon, elektronik proje geliştiren kullanıcılar için işlevsel ve yaygın kullanılan IC entegre çeşitleri sunmaktadır. Kategoride yer alan NE555 DIP-8 zamanlayıcı ve L7805CV TO-220 voltaj regülatörü; prototip geliştirme, eğitim, bakım, onarım ve özel elektronik kart tasarımlarında değerlendirilebilir. Ürün sayfalarındaki teknik bilgileri inceleyerek projenizin gerilim, akım, kılıf ve bağlantı gereksinimlerine uygun modeli seçebilirsiniz.

Elektronik devrenizin zamanlama, sinyal üretme veya gerilim düzenleme ihtiyaçları için Meon Robotik Otomasyon entegre kategorisini inceleyebilir; projenize uygun komponentleri güvenli alışveriş ve hızlı gönderim avantajlarıyla temin edebilirsiniz.
