AC / DC Adaptör Modelleri ve Anahtarlamalı Güç Kaynakları

Elektrikli ve elektronik cihazların kararlı, güvenli ve verimli şekilde çalışabilmesi için doğru güç kaynağının kullanılması büyük önem taşır. AC / DC adaptör, şebekeden gelen alternatif akımı elektronik cihazların kullanabileceği doğru akıma dönüştüren güç çözümlerinden biridir. Meon Robotik Otomasyon AC / DC Adaptör kategorisinde; farklı voltaj, akım ve güç değerlerine sahip priz tipi adaptörleri, plastik kasa adaptörleri ve açık tip anahtarlamalı güç kaynağı kartlarını inceleyebilirsiniz.

Kategori içerisinde yer alan 5V, 9V, 12V ve 24V DC adaptör modelleri; LED aydınlatma sistemleri, elektronik kontrol kartları, modemler, kameralar, sensörler, röle kartları, Arduino projeleri, otomasyon uygulamaları ve çeşitli düşük voltajlı cihazların enerji ihtiyacını karşılamak amacıyla kullanılabilir.

AC / DC Adaptör Nedir?

AC / DC adaptör, şehir şebekesinden gelen 220V AC gerilimi cihazın ihtiyaç duyduğu düşük seviyeli DC gerilime dönüştüren elektriksel güç dönüştürücüdür. Elektronik cihazların önemli bir bölümü doğrudan 220V AC ile çalışmadığı için uygun voltaj ve akım değerlerine sahip bir adaptöre ihtiyaç duyar.

Adaptörün temel görevi yalnızca gerilimi düşürmek değildir. Kaliteli bir adaptör aynı zamanda çıkış geriliminin daha kararlı olmasını sağlar ve bağlı cihazın ihtiyaç duyduğu elektrik enerjisini düzenli biçimde sunar. Bu nedenle adaptör seçimi yapılırken yalnızca soket yapısına değil; giriş gerilimi, çıkış gerilimi, çıkış akımı, güç kapasitesi, polarite ve bağlantı ölçülerine de dikkat edilmelidir.

AC ve DC Arasındaki Fark Nedir?

AC, alternatif akım anlamına gelir. Elektrik şebekelerinde kullanılan akım türüdür ve yönü belirli aralıklarla değişir. DC ise doğru akım anlamına gelir ve akım tek yönde ilerler. Elektronik kartlar, sensörler, LED sistemleri, modemler ve pek çok kontrol cihazı DC gerilimle çalışır.

AC / DC adaptörler, 220V AC şebeke gerilimini cihazın ihtiyacına göre 5V, 9V, 12V veya 24V DC gibi daha düşük ve kullanılabilir bir gerilim seviyesine dönüştürür.

AC / DC Adaptör Çeşitleri

5V DC Adaptör

5V adaptör modelleri; mikrodenetleyici kartları, küçük elektronik devreler, LED uygulamaları, USB ile çalışan sistemler, sensör kartları ve düşük güç tüketen elektronik cihazlarda kullanılabilir. Adaptörün akım kapasitesi, bağlanacak cihazın ihtiyaç duyduğu değere eşit veya bu değerden yüksek olmalıdır.

9V DC Adaptör

9V DC adaptörler; bazı elektronik kartlarda, ölçüm cihazlarında, ses sistemlerinde, geliştirme projelerinde ve 9V girişle çalışan özel cihazlarda tercih edilir. Cihaz üzerinde belirtilen gerilim değerinin adaptör çıkışıyla aynı olması gerekir.

12V DC Adaptör

12V adaptör, elektronik ve otomasyon uygulamalarında en sık kullanılan adaptör türlerinden biridir. LED şeritler, güvenlik kameraları, modemler, röle kartları, mini pompalar, fanlar, elektronik kontrol kartları ve çeşitli hobi projelerinde 12V DC enerji kaynağına ihtiyaç duyulabilir.

12V adaptörler 1A, 2A, 3A, 5A veya 6A gibi farklı çıkış akımı seçeneklerine sahip olabilir. Uygun akım değeri, cihazın toplam güç tüketimine göre belirlenmelidir.

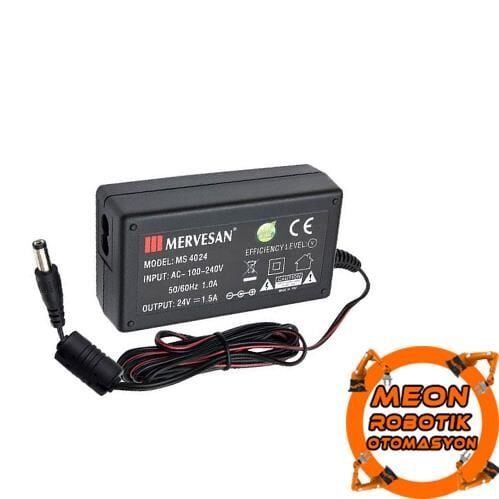

24V DC Adaptör

24V adaptör çeşitleri; otomasyon sistemleri, endüstriyel sensörler, pnömatik kontrol elemanları, atomizer sistemleri, nem nozülleri, LED uygulamaları ve 24V ile çalışan elektronik cihazlarda kullanılabilir.

Özellikle endüstriyel uygulamalarda 24V DC gerilim yaygın olarak tercih edilir. Ancak adaptörün sağlayabildiği çıkış akımının bağlı cihazların toplam akım ihtiyacını karşılaması gerekir.

Priz Tipi DC Adaptörler

Priz tipi adaptörler, doğrudan elektrik prizine takılarak kullanılabilen kompakt güç kaynaklarıdır. Harici bir kasa veya elektrik bağlantısı gerektirmeden kolay kurulum sunar. Cihaz bağlantısı çoğunlukla DC jak üzerinden gerçekleştirilir.

Priz tipi adaptör satın alırken DC jakın iç ve dış çap ölçüleri, merkez polaritesi, kablo uzunluğu ve adaptör çıkış değerleri kontrol edilmelidir.

Plastik Kasa Adaptörler

Plastik kasa adaptörler, güç dönüştürme devresinin yalıtımlı bir gövde içerisinde bulunduğu adaptör çeşitleridir. Elektronik devrelerin dış ortamla temasını azaltan kasa yapısı sayesinde masaüstü cihazlarda, LED sistemlerinde ve elektronik projelerde pratik kullanım sağlar.

Açık Tip AC-DC Güç Kaynağı Kartları

Açık tip AC-DC anahtarlamalı güç kaynağı kartları, özellikle cihaz içerisine veya elektrik panosuna entegre edilmek üzere tasarlanan güç dönüştürücü modüllerdir. Bu kartlar 220V AC giriş gerilimini 12V veya 24V DC gibi sabit çıkış gerilimlerine dönüştürebilir.

Açık devre yapısına sahip ürünlerin bağlantıları yalnızca elektrik ve elektronik konusunda bilgi sahibi kişiler tarafından yapılmalıdır. Ürün üzerinde şebeke gerilimi bulunabileceği için enerji verilmiş durumdayken karta temas edilmemeli, uygun yalıtım ve muhafaza kullanılmalıdır.

Adaptör Seçerken Nelere Dikkat Edilmelidir?

Doğru adaptörü seçebilmek için cihazın etiketinde veya kullanım kılavuzunda bulunan elektriksel değerler incelenmelidir. Yanlış voltaj, yetersiz akım veya ters polarite kullanılması cihazın çalışmamasına, adaptörün aşırı ısınmasına ya da elektronik devrenin zarar görmesine neden olabilir.

Çıkış Gerilimi Aynı Olmalıdır

Adaptörün çıkış voltajı, cihazın ihtiyaç duyduğu voltajla aynı olmalıdır. Örneğin 12V DC ile çalışan bir cihaza 24V DC adaptör bağlanmamalıdır. Daha yüksek gerilim uygulanması elektronik devrelerde kalıcı hasar oluşturabilir.

Akım Kapasitesi Yeterli Olmalıdır

Adaptörün amper değeri, cihazın çektiği akıma eşit veya daha yüksek olabilir. Örneğin 12V 2A ile çalışan bir cihaz için 12V 3A adaptör kullanılabilir. Cihaz yalnızca ihtiyaç duyduğu akımı çeker.

Bununla birlikte 12V 3A akım gerektiren bir cihazda 12V 1A adaptör kullanılması uygun değildir. Yetersiz akım kapasitesi; voltaj düşmesi, cihazın düzensiz çalışması, adaptörün ısınması ve korumaya geçmesi gibi sorunlara yol açabilir.

Güç Değeri Hesaplanmalıdır

Bir adaptörün yaklaşık güç kapasitesi, voltaj ile amper değerinin çarpılmasıyla hesaplanır:

Güç (W) = Voltaj (V) × Akım (A)

Örneğin 12V 5A adaptörün teorik güç kapasitesi 60 watt, 24V 4A adaptörün teorik güç kapasitesi ise 96 watt seviyesindedir. Uygulamalarda adaptörün sürekli olarak maksimum kapasitede çalıştırılmaması ve belirli bir güç payı bırakılması daha sağlıklı olabilir.

DC Soket Ölçüsü Kontrol Edilmelidir

Voltaj ve amper değerleri doğru olsa bile soket ölçüsü uyumlu değilse adaptör cihaza bağlanamaz. Piyasada 5.5 × 2.1 mm ve 5.5 × 2.5 mm gibi farklı DC jak ölçüleri kullanılmaktadır. Satın almadan önce cihazın giriş soketi ile adaptör ucunun ölçüleri karşılaştırılmalıdır.

Polariteye Dikkat Edilmelidir

DC adaptörlerde merkez uç pozitif veya merkez uç negatif olabilir. En yaygın bağlantı biçimi merkez pozitif olsa da her cihaz aynı polariteyi kullanmayabilir. Ters polarite, korumasız elektronik cihazlarda arızaya neden olabilir.

Kullanım Ortamı Değerlendirilmelidir

Adaptörün kapalı alan, açık alan, pano içi veya cihaz içi kullanım için uygun olup olmadığı kontrol edilmelidir. Standart priz tipi adaptörler suya, yoğun neme, metal tozuna ve yüksek sıcaklığa karşı korumalı olmayabilir.

Adaptör Akımı Yüksek Olursa Cihaza Zarar Verir mi?

Çıkış voltajı ve polarite doğru olduğu sürece adaptörün sağlayabileceği maksimum akımın cihaz ihtiyacından yüksek olması genellikle sorun oluşturmaz. Örneğin 12V 1A çeken bir cihaz, uygun soket ve polariteye sahip 12V 3A adaptörle çalıştırılabilir. Cihaz adaptörden ihtiyaç duyduğu kadar akım çeker.

Ancak adaptörün voltajının yüksek olması farklı bir durumdur. 12V cihazda 24V adaptör kullanılması cihazın zarar görmesine neden olabilir. Bu nedenle adaptör seçiminde öncelikle voltaj, ardından akım, polarite ve soket uyumu kontrol edilmelidir.

AC / DC Adaptörlerin Kullanım Alanları

AC / DC adaptörler çok sayıda elektronik ve endüstriyel uygulamada kullanılabilir:

• Arduino, ESP ve mikrodenetleyici projeleri
• Elektronik geliştirme ve test devreleri
• LED şerit ve dekoratif aydınlatma sistemleri
• Güvenlik kamerası ve kayıt sistemleri
• Modem, router ve ağ cihazları
• Röle ve elektronik kontrol kartları
• Sensör ve ölçüm sistemleri
• DC fan ve küçük motor uygulamaları
• Nem nozülü ve atomizer sistemleri
• Mini pompalar ve sıvı aktarım projeleri
• Otomasyon ve pano içi elektronik sistemler
• Hobi elektroniği ve prototip çalışmaları
• Ses sistemleri ve küçük elektronik cihazlar
• Robotik ve mekatronik uygulamalar

Adaptör ile SMPS Güç Kaynağı Arasındaki Fark Nedir?

Priz tipi adaptörler, doğrudan prize takılabilen ve çoğunlukla kablo ucunda DC jak bulunan kullanıma hazır güç kaynaklarıdır. SMPS güç kaynakları ise metal kasa, plastik kasa veya açık devre kartı şeklinde olabilir ve bazı modellerde kablo bağlantılarının kullanıcı tarafından yapılması gerekir.

Adaptörler düşük ve orta güçlü cihazlarda pratik kullanım sunarken, yüksek akım gerektiren LED, otomasyon ve makine uygulamalarında daha yüksek kapasiteli SMPS güç kaynakları tercih edilebilir.

Anahtarlamalı Güç Kaynağı Nedir?

Anahtarlamalı güç kaynakları, elektrik enerjisini yüksek frekanslı anahtarlama yöntemiyle dönüştüren elektronik güç devreleridir. Geleneksel trafolu sistemlere kıyasla daha kompakt boyutlarda yüksek güç sağlayabilir ve enerji verimliliği açısından avantaj sunabilir.

AC-DC anahtarlamalı güç kaynağı modülleri; elektronik cihaz üretimi, pano uygulamaları, özel makineler, kontrol sistemleri ve proje geliştirme çalışmalarında kullanılabilir.

Adaptör Kullanımında Güvenlik Uyarıları

• Adaptörü bağlamadan önce giriş ve çıkış değerlerini kontrol ediniz.
• Cihazın ihtiyaç duyduğu voltajdan daha yüksek voltaj uygulamayınız.
• DC soket ölçüsü ve polarite uyumunu doğrulayınız.
• Adaptörü nemli, ıslak veya aşırı sıcak ortamlarda kullanmayınız.
• Kablo ve gövdesinde hasar bulunan adaptörleri kullanmayınız.
• Adaptörün üzerini kapatmayınız ve hava almasını engellemeyiniz.
• Adaptörü kapasitesinin üzerinde yüklemeyiniz.
• Açık tip güç kaynağı kartlarını koruyucu muhafaza olmadan kullanmayınız.
• 220V AC bağlantılarını enerji kesikken gerçekleştiriniz.
• Şebeke gerilimi içeren bağlantıları uzman kişilere yaptırınız.

Doğru Adaptör Nasıl Belirlenir?

Mevcut adaptörünüzün yerine yeni bir adaptör alacaksanız eski adaptörün etiketindeki OUTPUT bölümünü inceleyebilirsiniz. Bu bölümde çıkış voltajı, çıkış akımı ve akım türü belirtilir. Örneğin “Output: 12V DC 2A” yazan bir adaptörün yerine 12V DC çıkışa ve en az 2A akım kapasitesine sahip bir adaptör seçilmelidir.

Eski adaptör bulunmuyorsa cihazın arka kısmındaki etiketi veya teknik kullanım kılavuzunu inceleyiniz. Voltaj ve polarite kesin olarak bilinmeden deneme amacıyla farklı adaptörlerin bağlanması önerilmez.

AC / DC Adaptör Fiyatları

AC / DC adaptör fiyatları; çıkış voltajına, akım kapasitesine, toplam güce, kasa yapısına, kablo uzunluğuna, DC soket tipine ve ürünün teknik özelliklerine göre değişebilir.

Düşük akımlı 5V veya 12V priz tipi adaptörlerle yüksek akım sağlayabilen 12V ve 24V güç kaynakları arasında fiyat farkı bulunması doğaldır. Adaptör seçiminde yalnızca fiyat değil, cihazla teknik uyumluluk ve ihtiyaç duyulan güç kapasitesi dikkate alınmalıdır.

Meon Robotik Otomasyon AC / DC Adaptör Çeşitleri

Meon Robotik Otomasyon AC / DC Adaptör kategorisinde elektronik projelerden endüstriyel otomasyon uygulamalarına kadar farklı ihtiyaçlara yönelik güç çözümlerini bulabilirsiniz. 5V, 9V, 12V ve 24V çıkış seçeneklerine sahip adaptörleri; amper, watt, kasa tipi ve bağlantı özelliklerine göre karşılaştırabilirsiniz.

Projenize veya cihazınıza uygun ürünü seçerken çıkış voltajı, maksimum akım, bağlantı soketi ve polarite bilgilerini kontrol ederek güvenli bir güç çözümü oluşturabilirsiniz.

AC / DC Adaptör Hakkında Sıkça Sorulan Sorular

12V 2A cihazda 12V 3A adaptör kullanılabilir mi?

Evet. Voltaj, polarite ve soket yapısı aynı olduğu sürece 12V 2A ihtiyacı bulunan bir cihazda 12V 3A adaptör kullanılabilir. Cihaz yalnızca ihtiyacı olan akımı çeker.

12V cihazda 24V adaptör kullanılabilir mi?

Hayır. Cihazın ihtiyaç duyduğundan daha yüksek voltaj uygulanması elektronik devrelerin zarar görmesine neden olabilir.

Amper değeri düşük adaptör kullanılırsa ne olur?

Adaptörün akım kapasitesi cihazın ihtiyacından düşükse cihaz çalışmayabilir, düzensiz çalışabilir veya adaptör aşırı ısınabilir. Uzun süreli kullanım adaptörün arızalanmasına neden olabilir.

Adaptörün ısınması normal midir?

Adaptörlerin çalışma sırasında belirli ölçüde ısınması normal olabilir. Ancak dokunulamayacak seviyede aşırı ısınma, koku, ses veya çıkışta kesinti bulunuyorsa adaptörün kullanımı durdurulmalıdır.

DC adaptörde artı ve eksi nasıl anlaşılır?

Adaptör etiketi üzerinde polarite sembolü bulunur. Bu sembol, DC jakın merkez ucunun pozitif mi yoksa negatif mi olduğunu gösterir. Ölçüm yapılması gerekiyorsa uygun bir multimetre kullanılabilir.

Adaptör watt değeri nasıl hesaplanır?

Adaptörün watt değeri, çıkış voltajı ile çıkış akımının çarpılmasıyla bulunur. Örneğin 12V 3A bir adaptör yaklaşık 36W güç kapasitesine sahiptir.

Priz tipi adaptör ile açık tip güç kaynağı aynı mıdır?

Her iki ürün de AC gerilimi DC gerilime dönüştürebilir ancak mekanik yapıları ve bağlantı yöntemleri farklıdır. Priz tipi adaptör kullanıma hazırdır. Açık tip güç kaynağı ise cihaz veya pano içerisine monte edilerek kullanılabilir.

LED şerit için hangi adaptör kullanılmalıdır?

LED şeridin çalışma voltajı ve metre başına güç tüketimi kontrol edilmelidir. Toplam tüketim hesaplandıktan sonra aynı voltaja ve toplam tüketimden daha yüksek güç kapasitesine sahip adaptör seçilmelidir.

Kamera adaptörü seçerken nelere dikkat edilmelidir?

Kameranın çalışma voltajı, akım ihtiyacı, DC soket ölçüsü ve polaritesi kontrol edilmelidir. Birden fazla kamera aynı güç kaynağına bağlanacaksa toplam akım tüketimi hesaplanmalıdır.

Adaptör sürekli prizde kalabilir mi?

Uygun koşullarda ve kapasitesi aşılmadan kullanılan kaliteli adaptörler uzun süre çalışabilir. Bununla birlikte kullanılmayan cihazların adaptörlerinin prizden çıkarılması enerji güvenliği açısından faydalıdır.
