Mach3 CNC Kontrol Kartları

Mach3 CNC kontrol kartları, bilgisayarda çalışan Mach3 CNC kontrol yazılımı ile CNC makinesinin hareket ve yardımcı kontrol bileşenleri arasında iletişim kurulmasını sağlayan elektronik kontrol birimleridir. Mach3 yazılımında işlenen hareket komutları, kontrol kartı üzerinden uygun pulse ve yön sinyallerine dönüştürülerek step motor veya servo motor sürücülerine aktarılır.

CNC router, masaüstü CNC, mini CNC, plazma kesim makinesi, ahşap işleme tezgâhı, metal işleme sistemi ve özel otomasyon projelerinde kullanılabilen bu kartlar; eksen hareketlerinin yanı sıra limit sensörü, acil durdurma butonu, takım sıfırlama probu, spindle motor ve röle çıkışları gibi farklı makine bileşenlerinin kontrol edilmesine yardımcı olur.

Meon Robotik Otomasyon Mach3 CNC Kontrol Kartları kategorisinde; 3 eksen, 4 eksen, 5 eksen ve 6 eksen kontrol kapasitesine sahip USB, Ethernet ve LPT bağlantılı CNC kontrol kartı seçeneklerini inceleyebilirsiniz. Makinenizin eksen sayısına, bağlantı altyapısına, gerekli pulse frekansına ve giriş-çıkış ihtiyacına göre uygun modeli seçebilirsiniz.

Mach3 CNC Kontrol Kartı Nedir?

Mach3 CNC kontrol kartı, bilgisayar ile CNC makinesinde bulunan motor sürücüleri ve çevre birimleri arasında bağlantı sağlayan bir hareket kontrol kartıdır. Bilgisayara USB, Ethernet veya LPT portu üzerinden bağlanan kart, Mach3 yazılımından aldığı komutları CNC sisteminin kullanabileceği elektriksel sinyallere dönüştürür.

Kontrol kartı çoğunlukla step motoru veya servo motoru doğrudan beslemez. Kart tarafından oluşturulan pulse ve direction sinyalleri, uygun motor sürücüsüne gönderilir. Motor sürücüsü ise güç kaynağından aldığı enerjiyi kullanarak bağlı motorun hareketini gerçekleştirir. Bu nedenle kontrol kartı, motor sürücüsü, motor ve güç kaynağının birbiriyle elektriksel olarak uyumlu seçilmesi gerekir.

Mach3 CNC Kontrol Kartı Nasıl Çalışır?

CNC işleme için hazırlanan G-code dosyası Mach3 yazılımına yüklendiğinde program, takım yolunu ve eksen hareketlerini hesaplar. Kontrol kartı bu hareket komutlarını alarak X, Y, Z ve varsa A, B veya C eksenleri için pulse ve yön sinyalleri üretir. Üretilen sinyaller motor sürücülerine iletilir ve CNC makinesinin belirlenen takım yolunda hareket etmesi sağlanır.

Sistem içerisinde limit switch, home sensörü, acil stop butonu ve takım sıfırlama probu gibi giriş elemanlarından gelen bilgiler de kontrol kartı üzerinden Mach3 yazılımına aktarılabilir. Uygun çıkışlara sahip modellerde spindle açma-kapama, spindle devir kontrolü, soğutma sıvısı pompası, vakum sistemi veya yardımcı röleler de yazılım üzerinden kontrol edilebilir.

Mach3 CNC Kontrol Kartı Çeşitleri

Mach3 uyumlu CNC kontrol kartları; bağlantı türü, eksen kapasitesi, pulse frekansı, giriş-çıkış sayısı ve desteklediği yardımcı fonksiyonlara göre farklı seçeneklere ayrılır. Doğru seçim yapılırken yalnızca eksen sayısına değil, CNC makinesinin tüm kontrol ihtiyaçlarına birlikte bakılmalıdır.

USB Mach3 CNC Kontrol Kartları

USB Mach3 CNC kontrol kartı modelleri, bilgisayar ile kontrol kartı arasında USB bağlantısı kullanır. Modern bilgisayarlarda kolay bulunabilen USB portları sayesinde özellikle masaüstü CNC, mini CNC, CNC router ve makine yenileme projelerinde sıkça tercih edilir.

USB bağlantılı kartlarda kullanılacak Mach3 eklentisinin, sürücünün ve işletim sistemi uyumluluğunun kontrol edilmesi önemlidir. Kartın bağlantıları tamamlandıktan sonra üretici tarafından sağlanan plugin dosyası ve Mach3 port-pin ayarları doğru şekilde yapılandırılmalıdır.

Ethernet Mach3 CNC Kontrol Kartları

Ethernet Mach3 CNC kontrol kartları, bilgisayar ile kontrol ünitesi arasındaki iletişimi ağ bağlantısı üzerinden gerçekleştirir. Ethernet bağlantısı, özellikle elektrik panosu ile kontrol bilgisayarı arasında daha uzun mesafe bulunan sistemlerde ve endüstriyel makine uygulamalarında tercih edilebilir.

Ethernetli kontrol kartlarında bilgisayarın ağ ayarları, kartın IP adresi ve Mach3 plugin yapılandırması doğru şekilde yapılmalıdır. Makine panosunda sinyal ve güç kablolarının uygun şekilde ayrılması, haberleşme kararlılığının korunmasına yardımcı olur.

LPT Mach3 CNC Kontrol Kartları

LPT bağlantılı Mach3 kontrol kartları, paralel port üzerinden çalışan klasik CNC kontrol sistemlerinde kullanılır. Ekonomik bir çözüm sunabilen bu kartlar, fiziksel LPT portuna sahip ve Mach3 ile uyumlu işletim sistemi kullanılan bilgisayarlarda değerlendirilebilir.

USB-LPT dönüştürücülerin büyük bölümü standart yazıcı iletişimi için tasarlandığından CNC hareket kontrolünde gereken gerçek zamanlı pulse sinyallerini sağlamayabilir. Bu nedenle LPT kart kullanılacaksa bilgisayarın donanımsal paralel port uyumluluğu kontrol edilmelidir.

Eksen Sayısına Göre Mach3 Kontrol Kartları

3 Eksen Mach3 CNC Kontrol Kartı

3 eksen kontrol kartları standart X, Y ve Z eksenlerine sahip CNC makineleri için kullanılır. Masaüstü CNC router, mini freze, PCB kazıma makinesi, ahşap oyma tezgâhı ve temel CNC dönüşüm projelerinde tercih edilebilir.

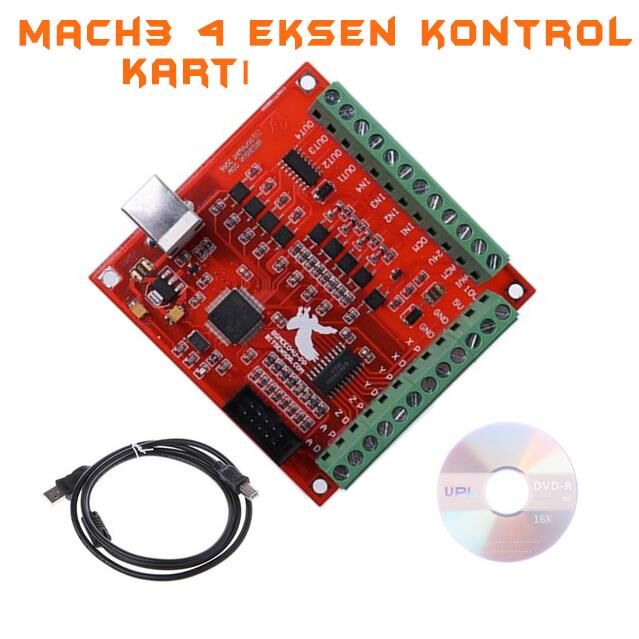

4 Eksen Mach3 CNC Kontrol Kartı

4 eksen Mach3 kontrol kartları, X, Y ve Z eksenlerine ek olarak A ekseni kontrolü sağlar. Dördüncü eksen çoğunlukla döner eksen uygulamalarında kullanılır. Bununla birlikte çift motorlu gantri sistemlerinde, kart ve yazılım özelliklerine bağlı olarak yardımcı eksen kontrolü amacıyla da değerlendirilebilir.

5 Eksen Mach3 CNC Kontrol Kartı

5 eksen kontrol kartları daha gelişmiş CNC makineleri, özel otomasyon sistemleri ve ilave hareket eksenine ihtiyaç duyulan uygulamalar için uygundur. X, Y, Z, A ve B eksenlerinin kontrol edilmesine imkân veren modeller, makinenin mekanik yapısına ve kullanılan Mach3 yapılandırmasına göre farklı projelerde kullanılabilir.

6 Eksen Mach3 CNC Kontrol Kartı

6 eksen Mach3 kontrol kartları; çok eksenli makineler, robotik hareket sistemleri, özel üretim tezgâhları ve kapsamlı otomasyon projeleri için geliştirilmiş kontrol çözümleridir. Yüksek eksen kapasitesinin yanında giriş-çıkış sayısı, pulse frekansı ve yardımcı kontrol özellikleri de ürün bazında incelenmelidir.

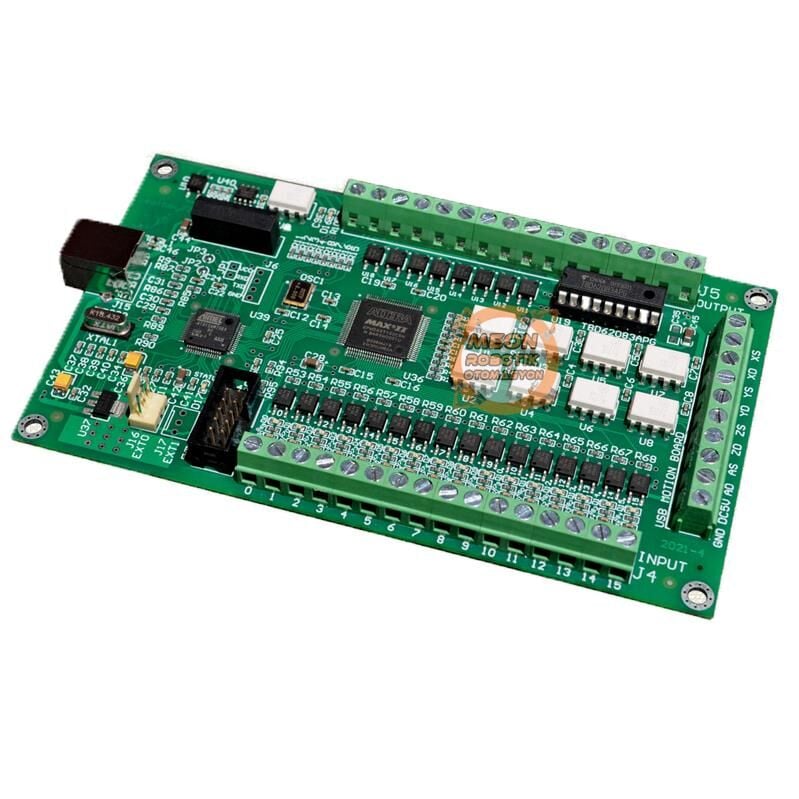

AKZ250-B Mach3 CNC Kontrol Kartları

AKZ250-B USB CNC kontrol kartları, Mach3 tabanlı CNC sistemlerinde kullanılan profesyonel hareket kontrol çözümleri arasında yer alır. Üç ve dört eksenli model seçenekleri sayesinde masaüstü CNC router, mini CNC ve özel tasarım CNC makinelerinde kullanılabilir.

AKZ250-B kontrol kartı seçilirken eksen kapasitesi, giriş noktaları, çıkış bağlantıları, spindle kontrol özelliği, motor sürücüleriyle kullanılacak sinyal bağlantısı ve Mach3 plugin uyumluluğu kontrol edilmelidir. Elektrik panosu kurulumu ürün bağlantı şemasına göre yapılmalıdır.

XHC Mach3 CNC Kontrol Kartları

XHC Mach3 kontrol kartları, USB ve Ethernet bağlantılı farklı model seçenekleriyle CNC hareket kontrol uygulamalarında kullanılabilir. Yüksek pulse frekansına sahip modeller, uygun motor sürücüleri ve doğru yapılandırılmış bir CNC sistemiyle hassas ve akıcı eksen hareketlerinin elde edilmesine yardımcı olur.

XHC kart seçerken bağlantı türünün yanı sıra desteklenen eksen sayısı, Mach3 sürümü, giriş-çıkış bağlantıları, el çarkı desteği ve spindle kontrol özellikleri ürünün teknik bilgilerinden doğrulanmalıdır.

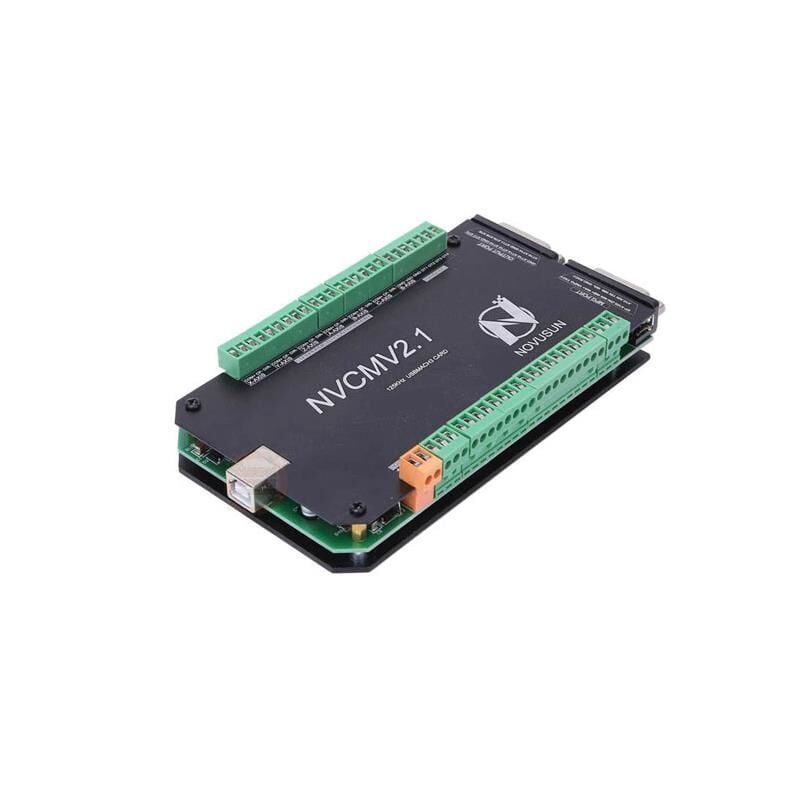

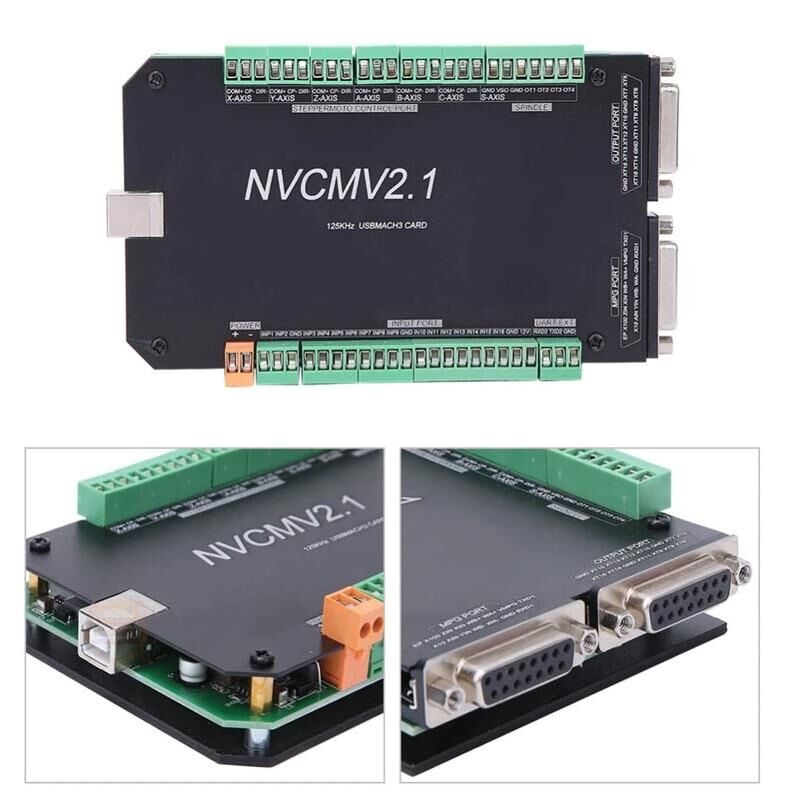

NVCM Mach3 CNC Kontrol Kartları

NVCM serisi Mach3 CNC kontrol kartları, farklı eksen kapasitelerine sahip hareket kontrol seçenekleri sunar. Dört, beş ve altı eksenli modeller; standart CNC router sistemlerinden özel amaçlı çok eksenli makinelere kadar farklı projelerde değerlendirilebilir.

NVCM kontrol kartlarında kullanılacak bağlantı şeması, besleme gerilimi, pulse çıkış yapısı, giriş bağlantıları ve Mach3 plugin ayarları ürün modeline göre değişebilir. Montaj öncesinde modele ait teknik doküman mutlaka incelenmelidir.

Mach3 CNC Kontrol Kartı Hangi Bileşenleri Kontrol Eder?

• X, Y, Z, A, B ve C eksenlerine ait motor sürücülerini,
• Step motor ve uygun pulse-direction girişli servo motor sürücülerini,
• Spindle motorun açma ve kapama komutlarını,
• Uygun modellerde spindle hız kontrol sinyalini,
• Limit switch ve home sensörlerini,
• Acil durdurma butonunu,
• Takım sıfırlama ve yüzey ölçüm problarını,
• Soğutma pompası ve yardımcı röle çıkışlarını,
• Uygun bağlantıya sahip modellerde MPG el çarkını kontrol edebilir.

Kullanılabilecek giriş ve çıkışların sayısı ile sinyal özellikleri kontrol kartının modeline göre değişir. Bağlanacak ekipmanın gerilim ve akım değerleri kartın teknik sınırlarına uygun olmalıdır.

Mach3 Kontrol Kartı Seçerken Nelere Dikkat Edilmelidir?

Eksen Kapasitesi

İlk olarak CNC makinesinde bağımsız kontrol edilmesi gereken eksen sayısı belirlenmelidir. Üç eksenli standart bir makine için 3 eksen kart yeterli olabilirken döner eksen, çift motor kontrolü veya yardımcı hareket mekanizması bulunan makinelerde daha fazla eksene ihtiyaç duyulabilir.

Bilgisayar Bağlantısı

Kontrol bilgisayarında bulunan bağlantı seçeneklerine göre USB, Ethernet veya LPT kart tercih edilmelidir. Yeni nesil bilgisayarlarda USB ve Ethernet bağlantılı kartlar daha kolay kullanılabilirken LPT kartlar uyumlu paralel porta sahip sistem gerektirir.

Pulse Frekansı

Kontrol kartının pulse frekansı, motor sürücülerine belirli bir sürede gönderebileceği sinyal miktarını etkiler. Gerekli frekans; motor adım açısı, sürücü mikrostep ayarı, mekanik aktarım oranı, vidalı mil adımı ve hedeflenen maksimum eksen hızına göre değerlendirilmelidir.

Giriş ve Çıkış Sayısı

Limit sensörleri, acil stop, takım probu, spindle rölesi, soğutma sistemi ve diğer yardımcı ekipmanlar için yeterli sayıda giriş ve çıkış bulunmalıdır. Gelecekte yapılabilecek makine geliştirmeleri de dikkate alınarak ilave bağlantı kapasitesi bulunan bir kart tercih edilebilir.

Spindle Kontrol Özellikleri

Spindle motorun yalnızca açılıp kapatılması isteniyorsa röle çıkışı yeterli olabilir. Mach3 üzerinden spindle devri ayarlanacaksa kontrol kartının uygun analog çıkış veya PWM çıkışı sunması ve kullanılan inverterin bu sinyali desteklemesi gerekir.

Yazılım ve Plugin Uyumluluğu

Her Mach3 kontrol kartı kendi sürücüsüne, plugin dosyasına ve yapılandırma yöntemine sahip olabilir. Satın alma öncesinde kullanılacak Windows sürümü, Mach3 versiyonu ve üretici yazılım desteği kontrol edilmelidir.

Step Motor ve Servo Motorlarla Kullanım

Mach3 CNC kontrol kartları, pulse ve yön sinyali kabul eden step motor sürücüleriyle kullanılabilir. Kontrol kartından çıkan PUL, DIR ve gerektiğinde ENA sinyalleri sürücünün ilgili girişlerine bağlanır. Step motorun güç kabloları ise kontrol kartına değil, doğrudan step motor sürücüsüne bağlanır.

Pulse-direction komut girişine sahip uygun servo sürücüler de Mach3 kontrol kartlarıyla kullanılabilir. Ancak servo sürücünün sinyal gerilimi, bağlantı yapısı, pulse giriş tipi ve maksimum komut frekansı kontrol kartıyla uyumlu olmalıdır.

Mach3 CNC Kontrol Kartı Kullanım Alanları

• CNC router makineleri,
• Masaüstü ve mini CNC tezgâhları,
• Ahşap oyma ve kesim makineleri,
• Metal ve alüminyum işleme tezgâhları,
• PCB kazıma ve delme makineleri,
• Plazma kesim sistemleri,
• Lazer hareket kontrol uygulamaları,
• Döner eksenli CNC sistemleri,
• Eski CNC makinelerinin modernizasyonu,
• Özel otomasyon ve hareket kontrol projeleri.

Mach3 CNC Kontrol Kartı Bağlantısı

Kontrol kartı bağlantısında öncelikle kartın uygun gerilimde beslenmesi gerekir. Ardından eksenlere ait pulse ve direction çıkışları motor sürücülerine bağlanır. Limit sensörleri, acil stop butonu ve takım probu ilgili dijital girişlere; spindle ve yardımcı röle bağlantıları ise kartın uygun çıkışlarına bağlanır.

Kontrol sinyalleriyle yüksek güçlü motor ve spindle kablolarının aynı kanal içerisinde uzun mesafe boyunca taşınmaması önerilir. Elektriksel parazitin azaltılması için uygun ekranlı kablo, topraklama, EMI filtre ve pano yerleşimi kullanılmalıdır. Bağlantılar enerji kesikken ve ürünün bağlantı şemasına uygun biçimde yapılmalıdır.

Mach3 Yazılım Ayarları

Fiziksel bağlantılar tamamlandıktan sonra kontrol kartının plugin veya sürücü dosyası kurulmalıdır. Mach3 içerisinde eksenlerin pulse ve direction pinleri, limit girişleri, acil stop, spindle çıkışı ve yardımcı röleler kartın dokümanına göre tanımlanmalıdır.

Motor ayarları bölümünde her eksen için birim başına adım değeri, hız ve ivmelenme parametreleri girilir. Bu değerler kullanılan motorun adım sayısı, sürücünün mikrostep ayarı, kaplin ve redüksiyon oranı ile vidalı mil veya kremayer sisteminin hareket miktarına göre hesaplanmalıdır.

Ayarlar tamamlandıktan sonra eksenler düşük hızda tek tek test edilmeli; hareket yönleri, limit sensörleri, acil stop ve spindle fonksiyonları doğrulanmalıdır. İlk test sırasında makinenin kesici takım takılmadan veya güvenli çalışma alanında denenmesi tavsiye edilir.

Meon Robotik Otomasyon Mach3 CNC Kontrol Kartları

Meon Robotik Otomasyon’da farklı CNC makinesi ve otomasyon projelerine uygun Mach3 CNC kontrol kartı çeşitlerini bir arada inceleyebilirsiniz. Kategorimizde USB, Ethernet ve LPT bağlantılı; 3 eksen, 4 eksen, 5 eksen ve 6 eksen hareket kontrolü sunan farklı modeller bulunmaktadır.

AKZ250-B, XHC ve NVCM serisi kontrol kartlarının yanı sıra CNC eksen pulse sinyal kartları ve yardımcı hareket kontrol ürünleri arasından projenizin gereksinimlerine uygun modeli seçebilirsiniz. Ürün seçiminde teknik özellikleri, bağlantı şemalarını ve makinenizde kullanılan motor sürücülerinin giriş yapısını karşılaştırmanız önerilir.

CNC kontrol kartı, step motor sürücüsü, servo sürücü, spindle motor, inverter, güç kaynağı, CNC el çarkı ve diğer CNC malzemesi ihtiyaçlarınız için Meon Robotik Otomasyon ürün seçeneklerini inceleyebilir, uygun ürünleri güvenli alışveriş imkânlarıyla sipariş verebilirsiniz.

Mach3 CNC Kontrol Kartları Hakkında Sıkça Sorulan Sorular

Mach3 CNC kontrol kartı motoru doğrudan çalıştırır mı?

Genellikle hayır. Mach3 kontrol kartı motor sürücüsüne pulse ve yön sinyali gönderir. Motorun ihtiyaç duyduğu güç, step motor veya servo motor sürücüsü tarafından sağlanır.

USB Mach3 kontrol kartı her bilgisayarda çalışır mı?

Kartın kullanılacağı bilgisayarın işletim sistemi, Mach3 sürümü, sürücü ve plugin dosyasıyla uyumlu olması gerekir. Satın almadan önce ürünün sistem gereksinimleri incelenmelidir.

Üç eksenli CNC makinesinde dört eksen kart kullanılabilir mi?

Evet. Dört eksenli kartın yalnızca X, Y ve Z çıkışları kullanılarak üç eksenli makine kontrol edilebilir. Boşta kalan eksen daha sonra döner eksen veya uygun bir yardımcı hareket için değerlendirilebilir.

Mach3 kontrol kartıyla servo motor kullanılabilir mi?

Pulse ve direction komutlarını kabul eden uyumlu servo sürücülerle kullanılabilir. Sinyal tipi, bağlantı gerilimi ve pulse frekansı uyumluluğu kontrol edilmelidir.

Mach3 kartına limit switch bağlanabilir mi?

Uygun dijital girişlere sahip Mach3 kontrol kartlarına limit ve home sensörleri bağlanabilir. Girişlerin NPN, PNP, kuru kontak veya belirli gerilim yapısına uygunluğu modelin bağlantı şemasından kontrol edilmelidir.

Spindle devri Mach3 üzerinden ayarlanabilir mi?

Kontrol kartında uygun analog veya PWM hız çıkışı bulunuyorsa ve spindle inverteri bu kontrol sinyalini destekliyorsa Mach3 üzerinden spindle devri ayarlanabilir.

Ethernet mi USB Mach3 kontrol kartı mı tercih edilmelidir?

Tercih; bilgisayar bağlantısı, pano ile bilgisayar arasındaki mesafe, elektriksel ortam, makinenin kullanım amacı ve kartın sunduğu özelliklere göre yapılmalıdır. Her iki bağlantı türünde de ürünün teknik kapasitesi ve yazılım uyumluluğu birlikte değerlendirilmelidir.

Mach3 CNC kontrol kartı seçerken eksen sayısı tek başına yeterli midir?

Hayır. Eksen sayısıyla birlikte pulse frekansı, giriş-çıkış kapasitesi, bağlantı türü, spindle kontrolü, el çarkı desteği, plugin uyumluluğu ve motor sürücülerinin sinyal yapısı da dikkate alınmalıdır.
