HMI Ekran ve Dokunmatik Operatör Paneli Çözümleri

HMI ekran, endüstriyel makineler ile operatör arasında görsel ve dokunmatik iletişim kurulmasını sağlayan kontrol arayüzüdür. İngilizce “Human Machine Interface” ifadesinin kısaltması olan HMI; makinenin çalışma durumunu izleme, proses değerlerini görüntüleme, parametre değiştirme, alarm takibi yapma ve üretim süreçlerini yönetme amacıyla kullanılır. PLC tarafından işlenen veriler, operatörün kolayca anlayabileceği grafikler, butonlar, göstergeler, reçeteler ve uyarılar halinde HMI panel üzerinde sunulur.

Meon Robotik Otomasyon HMI ekran kategorisinde farklı pano ve makine tasarımlarına uygun Delta DOP serisi ürünler bulunmaktadır. Kategoride yer alan 4.3 inç, 7 inç ve 10.1 inç ekran seçenekleri; kompakt kontrol panolarından kapsamlı üretim hatlarına kadar farklı uygulama ihtiyaçlarına hitap eder. Projenin görüntüleme alanı, kullanılacak sayfa sayısı, operatör erişimi ve haberleşme gereksinimleri değerlendirilerek uygun dokunmatik operatör paneli seçilebilir.

Endüstriyel otomasyon sistemlerinde kullanılan bir HMI yalnızca görüntüleme ekranı değildir. Doğru programlandığında üretim adedi, motor hızı, sıcaklık, basınç, sayaç bilgileri, çalışma süreleri, alarm geçmişi ve bakım uyarıları gibi birçok verinin tek noktadan takip edilmesini sağlar. Böylece makine kontrolü daha düzenli, anlaşılır ve kullanıcı dostu hale gelir.

HMI Ekran Çeşitleri

4.3 İnç HMI Ekranlar

4.3 inç HMI ekran modelleri, pano alanının sınırlı olduğu kompakt makinelerde ve temel kontrol işlemlerinde tercih edilir. Az sayıda parametrenin görüntülendiği, başlatma-durdurma komutlarının verildiği, sayaç ve alarm bilgilerinin takip edildiği uygulamalarda yeterli bir kullanıcı alanı sunabilir.

Kategoride bulunan Delta DOP-103BQ gibi kompakt HMI modelleri; küçük paketleme makineleri, pompa kontrol sistemleri, basit konveyörler, test cihazları ve özel üretim makinelerinde kullanılabilir. Kompakt gövde yapısı sayesinde kontrol panosunda daha az alan kaplar. Bununla birlikte ekran tasarımı hazırlanırken butonların operatör tarafından rahat kullanılabilecek büyüklükte oluşturulması önemlidir.

7 İnç HMI Dokunmatik Paneller

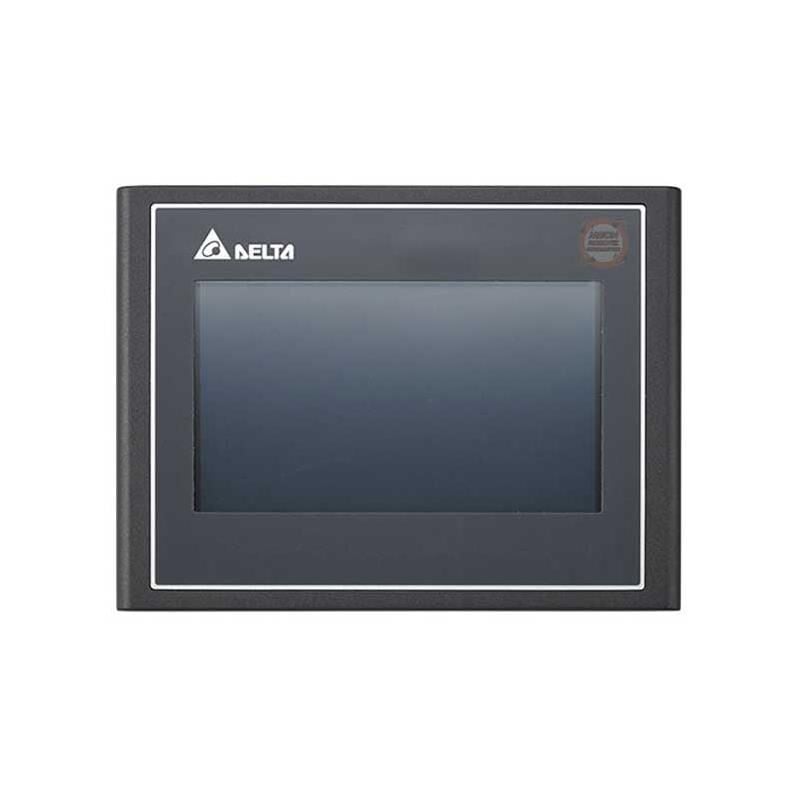

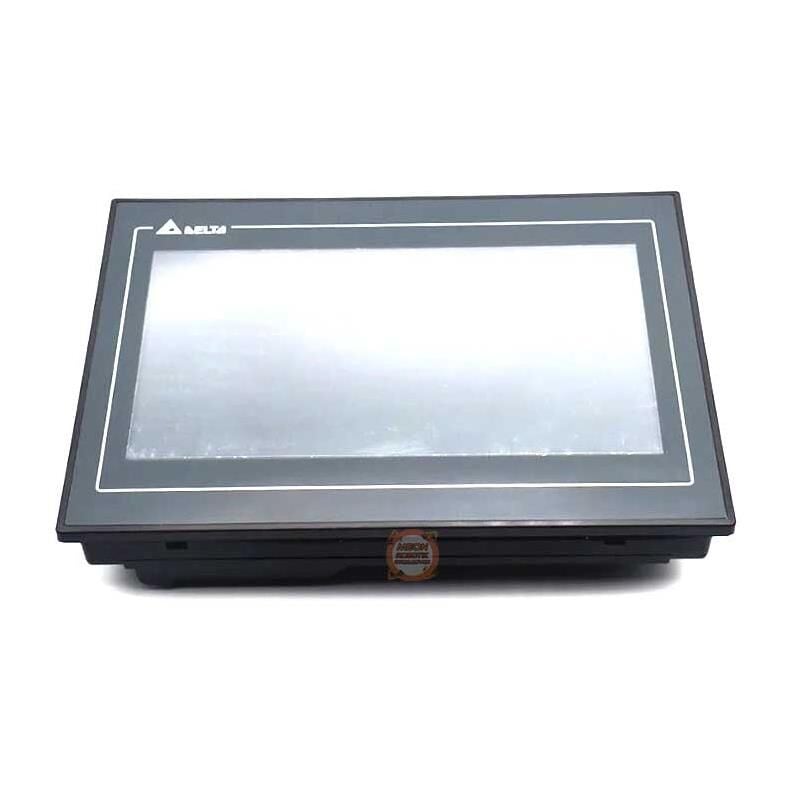

7 inç HMI panel, ekran alanı ile pano ölçüsü arasında dengeli bir çözüm sunması nedeniyle makine otomasyonunda yaygın olarak tercih edilir. Delta DOP-107BV gibi 7 inç operatör panelleri; birden fazla kontrol sayfası, grafik gösterimi, alarm ekranı, reçete yönetimi ve detaylı proses izleme gerektiren uygulamalarda kullanılabilir.

Orta ölçekli makinelerde 7 inç ekran, operatörün menüler arasında rahat hareket etmesine yardımcı olur. Motor durumları, sensör değerleri, üretim bilgileri ve arıza mesajları daha düzenli bir arayüz üzerinden gösterilebilir. Bu ekran boyutu; dolum makineleri, paketleme sistemleri, fırınlar, konveyör hatları, CNC yardımcı sistemleri ve otomatik montaj makineleri için uygun bir seçenek olabilir.

10.1 İnç HMI Operatör Panelleri

10.1 inç HMI ekran modelleri, daha fazla bilginin aynı ekranda gösterilmesi gereken kapsamlı otomasyon sistemlerinde kullanılır. Delta DOP-110CS gibi geniş ekranlı operatör panelleri; proses şemaları, çoklu motor kontrolleri, üretim grafikleri, detaylı alarm listeleri ve farklı makine bölümlerinin tek arayüzden yönetilmesi için geniş bir çalışma alanı sağlar.

Büyük ekran yapısı, karmaşık sistemlerin operatör tarafından daha kolay takip edilmesine yardımcı olur. Özellikle çok sayıda parametre içeren üretim hatlarında ekranlar arasında sürekli geçiş yapılması ihtiyacını azaltabilir. Büyük butonlar, net durum göstergeleri ve ayrıntılı makine mimikleri hazırlanmasına olanak tanıdığı için kullanıcı deneyimini geliştirebilir.

Delta DOP Serisi HMI Paneller

Delta HMI ekran ürünleri, endüstriyel kontrol sistemlerinde PLC, motor sürücüsü, servo sürücü, sıcaklık kontrol cihazı ve çeşitli saha ekipmanlarıyla birlikte kullanılabilir. Delta DOP serisi operatör panelleri, makine üreticilerinin ihtiyaç duyduğu görsel kontrol ekranlarının hazırlanmasına yönelik programlanabilir bir yapı sunar.

HMI ile PLC arasındaki haberleşme bağlantısı sayesinde PLC hafızasında bulunan bilgiler ekran üzerinde görüntülenebilir. Operatörün HMI üzerinden girdiği hız, sıcaklık, süre veya üretim adedi gibi değerler PLC sistemine aktarılabilir. Bu nedenle PLC HMI ekran uyumu, kullanılacak haberleşme protokolü ve bağlantı portları proje başlangıcında kontrol edilmelidir.

HMI Ekran Seçim Rehberi

Ekran Boyutu ve Kullanıcı Arayüzü

HMI seçiminde yalnızca panodaki montaj alanına göre karar verilmemelidir. Gösterilecek parametre sayısı, oluşturulacak ekran sayfaları, operatörün kullanım mesafesi ve dokunmatik butonların büyüklüğü birlikte değerlendirilmelidir. Temel kontrol işlemleri için kompakt ekranlar yeterli olabilirken ayrıntılı proses takibi için 7 inç veya 10.1 inç ekranlar daha kullanışlı olabilir.

PLC ve Haberleşme Uyumluluğu

Seçilecek endüstriyel HMI panel, sistemde kullanılan PLC veya kontrol cihazıyla uyumlu olmalıdır. RS232, RS485, Ethernet ve Modbus gibi bağlantı seçenekleri otomasyon sistemlerinde sıklıkla kullanılır. Ancak her cihazın desteklediği bağlantı ve protokoller farklı olabilir. HMI satın alınmadan önce PLC modeli, haberleşme portu ve protokol desteği karşılaştırılmalıdır.

Ekran Çözünürlüğü ve Görsel Tasarım

Ekran çözünürlüğü, hazırlanacak arayüzün ayrıntı düzeyini etkiler. Grafiklerin, ikonların, yazıların ve proses şemalarının net görüntülenebilmesi için ekran boyutuna uygun çözünürlük tercih edilmelidir. Operatör paneli tasarlanırken yüksek kontrastlı renkler, okunabilir yazı boyutları ve anlaşılır semboller kullanılmalıdır.

Pano Kesim ve Montaj Ölçüleri

HMI paneller genellikle elektrik panosunun ön yüzüne açılan uygun ölçüdeki kesime monte edilir. Ürünün dış kasa ölçüsü ile pano kesim ölçüsü birbirinden farklı olabilir. Bu nedenle mevcut panel yenilenirken yalnızca ekran boyutuna bakılmamalı; ürünün teknik çizimindeki montaj ve kesim ölçüleri kontrol edilmelidir.

Besleme Gerilimi ve Pano Altyapısı

HMI ekranın ihtiyaç duyduğu besleme gerilimi, kullanılacak güç kaynağıyla uyumlu olmalıdır. Pano içindeki güç kaynağının kapasitesi, kablo kesitleri, sigorta koruması ve topraklama bağlantıları doğru şekilde planlanmalıdır. Motor sürücüleri ve kontaktörler gibi elektriksel gürültü oluşturan cihazlarla sinyal kablolarının düzenli ayrılması da haberleşme kararlılığı açısından önemlidir.

HMI Ekran Kullanım Alanları

• Endüstriyel makine kontrol panoları
• PLC kontrollü üretim ve montaj hatları
• Paketleme, etiketleme ve dolum makineleri
• CNC makineleri ve yardımcı kontrol sistemleri
• Konveyör ve malzeme taşıma sistemleri
• Pompa, fan ve kompresör kontrol panoları
• Isıtma, soğutma ve fırın otomasyonu
• Su arıtma ve sıvı seviye kontrol sistemleri
• Servo motor ve hız kontrol cihazı uygulamaları
• Enerji izleme ve proses kontrol projeleri
• Robotik otomasyon ve özel makine uygulamaları
• Tarım, sera ve sulama otomasyon sistemleri

HMI Teknolojisinin Avantajları

• Makine bilgilerinin tek bir ekran üzerinden izlenmesini sağlar.
• Fiziksel buton, gösterge ve sayaç ihtiyacını azaltmaya yardımcı olur.
• Parametre değişikliklerinin kullanıcı dostu menülerle yapılmasını sağlar.
• Alarm ve arıza bilgilerinin anlaşılır biçimde görüntülenmesine yardımcı olur.
• Üretim adedi, süre, sıcaklık ve hız gibi verilerin takip edilmesini kolaylaştırır.
• Makine kullanımını daha düzenli ve standart hale getirir.
• Farklı kullanıcı seviyeleri için yetkilendirilmiş ekranlar hazırlanabilir.
• Bakım uyarılarının ve çalışma sürelerinin takip edilmesine imkân tanır.
• Makine revizyonlarında arayüzün yazılım üzerinden güncellenmesini kolaylaştırır.
• Profesyonel ve modern bir kontrol paneli görünümü oluşturur.

HMI Ekranlar Hakkında Sıkça Sorulan Sorular

HMI ekran tek başına makineyi kontrol edebilir mi?

HMI ekran çoğunlukla kullanıcı arayüzü olarak görev yapar ve makinenin kontrol işlemleri PLC veya başka bir kontrol cihazı tarafından gerçekleştirilir. HMI, PLC içerisindeki verileri görüntüler ve operatörden aldığı komutları kontrol sistemine iletir. Proje yapısına göre farklı çalışma yöntemleri bulunabileceğinden cihaz özellikleri incelenmelidir.

Her HMI ekran her PLC ile çalışır mı?

Hayır. HMI ve PLC arasında ortak bir haberleşme protokolü ile uygun fiziksel bağlantı bulunmalıdır. PLC markası, modeli, haberleşme portu ve HMI yazılımındaki cihaz sürücüsü kontrol edilmeden ürün seçimi yapılmamalıdır.

4.3 inç, 7 inç ve 10.1 inç HMI arasındaki fark nedir?

Temel fark ekran alanı ve buna bağlı kullanıcı arayüzü kapasitesidir. 4.3 inç ekranlar kompakt uygulamalar, 7 inç ekranlar orta ölçekli makineler, 10.1 inç ekranlar ise çok sayıda bilginin aynı anda gösterildiği kapsamlı sistemler için tercih edilebilir.

HMI ekran programlama işlemi nasıl yapılır?

HMI arayüzleri, üreticinin sağladığı programlama yazılımı kullanılarak bilgisayarda hazırlanır. Butonlar, göstergeler, sayısal giriş alanları, grafikler, alarm ekranları ve PLC adresleri proje içerisinde tanımlanır. Hazırlanan çalışma uygun bağlantı üzerinden HMI panele aktarılır.

HMI ekran seçiminde çözünürlük önemli midir?

Evet. Çözünürlük, metinlerin, ikonların ve grafiklerin görüntü kalitesini etkiler. Karmaşık proses şemaları ve ayrıntılı arayüzler hazırlanacaksa ekran boyutuyla birlikte çözünürlük değerinin de değerlendirilmesi gerekir.

Mevcut bir HMI panel yerine farklı model takılabilir mi?

Farklı bir model kullanılabilir ancak pano kesim ölçüsü, besleme gerilimi, haberleşme bağlantısı, PLC uyumluluğu ve mevcut yazılım projesinin aktarılabilirliği kontrol edilmelidir. Aynı ekran büyüklüğüne sahip ürünlerin montaj ölçüleri ve yazılım altyapıları farklı olabilir.

HMI ile motor hızı değiştirilebilir mi?

PLC, hız kontrol cihazı veya servo sürücü uygun şekilde programlanmışsa operatör HMI üzerinden hız referansı girebilir. Girilen değer kontrol cihazına iletilerek motor hızı ayarlanabilir. Haberleşme yapısı ve güvenlik sınırları uygulamaya uygun şekilde yapılandırılmalıdır.

Meon Robotik Otomasyon HMI Ekran Çözümleri

Meon Robotik Otomasyon, makine otomasyonu ve endüstriyel kontrol projeleri için farklı ekran ölçülerine sahip Delta DOP HMI ürünlerini bir araya getirir. Kategoride bulunan Delta DOP-103BQ 4.3 inç, Delta DOP-107BV 7 inç ve Delta DOP-110CS 10.1 inç HMI dokunmatik operatör panelleri arasından projenizin pano alanına ve kullanıcı arayüzü ihtiyacına uygun modeli seçebilirsiniz.

HMI fiyatları; ekran boyutu, donanım özellikleri, haberleşme seçenekleri ve ürün serisine göre değişebilir. Ürün seçimi sırasında yalnızca fiyat karşılaştırması yapmak yerine PLC uyumluluğu, pano ölçüsü, görüntülenecek veri miktarı ve gelecekte yapılabilecek sistem geliştirmeleri de dikkate alınmalıdır.

Makine kontrolünü daha anlaşılır hale getirmek, proses değerlerini tek noktadan izlemek ve profesyonel bir operatör arayüzü oluşturmak için Meon Robotik Otomasyon tarafından sunulan HMI ekran modellerini inceleyebilirsiniz. Doğru planlanan bir PLC ve HMI otomasyon sistemi, makinenin daha düzenli kullanılmasına, arızaların daha hızlı fark edilmesine ve üretim süreçlerinin daha etkili takip edilmesine yardımcı olur.
