Kablo Test Cihazı ve Voltaj Kalemi Modelleri

Elektrik tesisatlarında, pano bağlantılarında, prizlerde, data hatlarında ve haberleşme kablolarında yapılan kontrollerin hızlı ve güvenilir biçimde tamamlanabilmesi için doğru test cihazının kullanılması gerekir. Kablo test cihazı ve voltaj kalemi modelleri; bir hatta gerilim bulunup bulunmadığının kontrol edilmesi, faz ve nötr iletkenlerinin ayırt edilmesi, kablo bağlantı sıralamasının incelenmesi ve bağlantı hatalarının belirlenmesi gibi işlemlerde kullanılır.

Bu kategori içerisinde elektrik tesisatları için geliştirilen temassız voltaj kalemi, dijital ekranlı ölçüm kalemleri, sesli ve ışıklı uyarı veren gerilim dedektörü modelleri ile telefon ve Ethernet kablolarını kontrol etmeye yarayan network tester seçenekleri yer almaktadır. Her cihazın ölçtüğü sinyal, çalışma aralığı ve kullanım amacı farklı olduğundan seçim yapılırken yalnızca ürün görünümüne değil, teknik özelliklere de dikkat edilmelidir.

Meon Robotik Otomasyon tarafından sunulan ürün seçenekleri; elektrik teknisyenleri, otomasyon personelleri, pano üreticileri, ağ kurulum ekipleri, bakım servisleri, elektronik kullanıcıları ve hobi amaçlı uygulamalar için farklı çözümler sunar.

Kablo Test Cihazı ve Voltaj Tester Çeşitleri

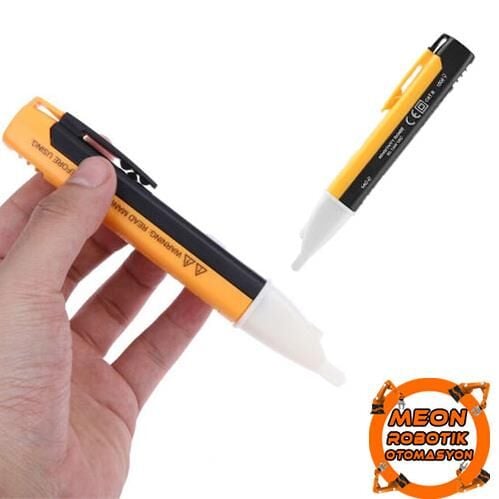

Temassız Voltaj Kalemleri

Temassız voltaj kalemi, metal ölçüm ucunu açık iletkene doğrudan temas ettirmeden çevredeki AC elektrik alanını algılayan pratik bir test cihazıdır. Prizlerin, elektrik kablolarının, sigorta çıkışlarının ve pano bağlantılarının ön kontrolünde kullanılabilir. Gerilim algılandığında cihaz modeline göre LED ışık, ekran rengi, sesli uyarı veya titreşim ile kullanıcı bilgilendirilir.

Standart modeller genellikle 90–1000V AC aralığındaki şehir şebekesi ve tesisat gerilimlerinin kontrolüne odaklanır. Daha hassas düşük gerilim moduna sahip modeller ise yaklaşık 24V seviyesinden başlayan AC sinyallerini algılayabilir. Bu nedenle motor bağlantıları, ses sistemleri, kaynak makineleri veya kalın izolasyonlu kablolar kontrol edilecekse düşük ve yüksek hassasiyet modları bulunan bir NCV voltaj tester tercih edilmelidir.

ANENG B19 Dijital Voltaj Kalemi

ANENG B19, klasik temassız test özelliğini dijital ekran ve temaslı AC ölçüm fonksiyonuyla birleştiren çok yönlü bir AC voltaj test cihazı modelidir. NCV modunda yaklaşık 30–1000V AC aralığındaki elektrik alanını temassız olarak algılayabilir. Metal ölçüm ucu ile temaslı kullanımda ise 11–450V AC aralığındaki gerilim değerini ekran üzerinde gösterebilir.

Cihazda elektrik alanının seviyesini gösteren kademeli uyarı, sesli ikaz, değişen ekran aydınlatması, otomatik kapanma ve enerjisi kesilmiş iletkenlerde devamlılık kontrolü gibi özellikler bulunur. Dijital değer görmek isteyen ancak tam kapsamlı bir multimetre taşımak istemeyen kullanıcılar için işlevsel bir dijital voltaj kalemi seçeneğidir.

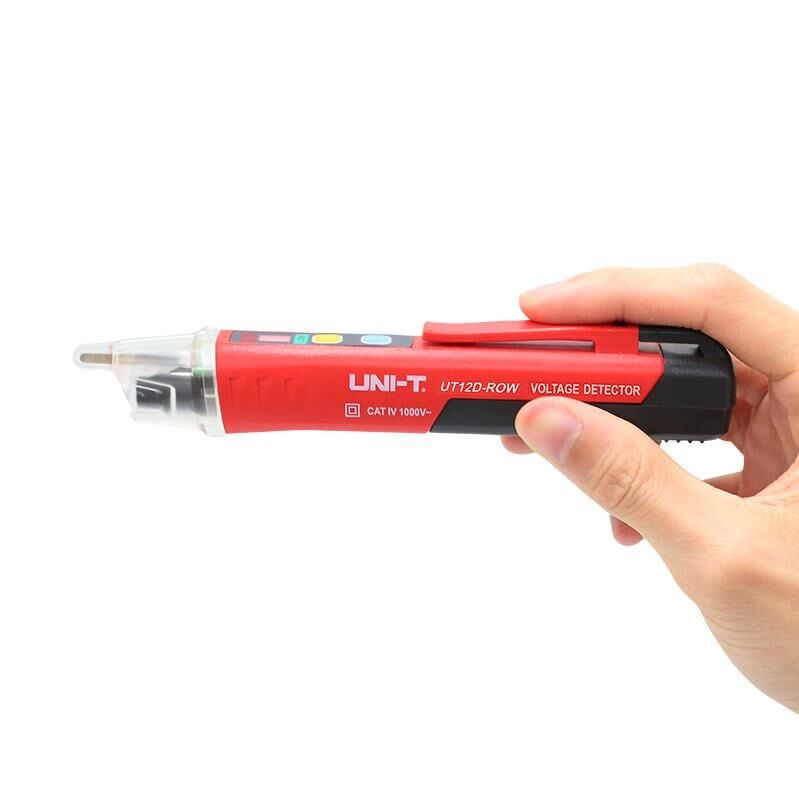

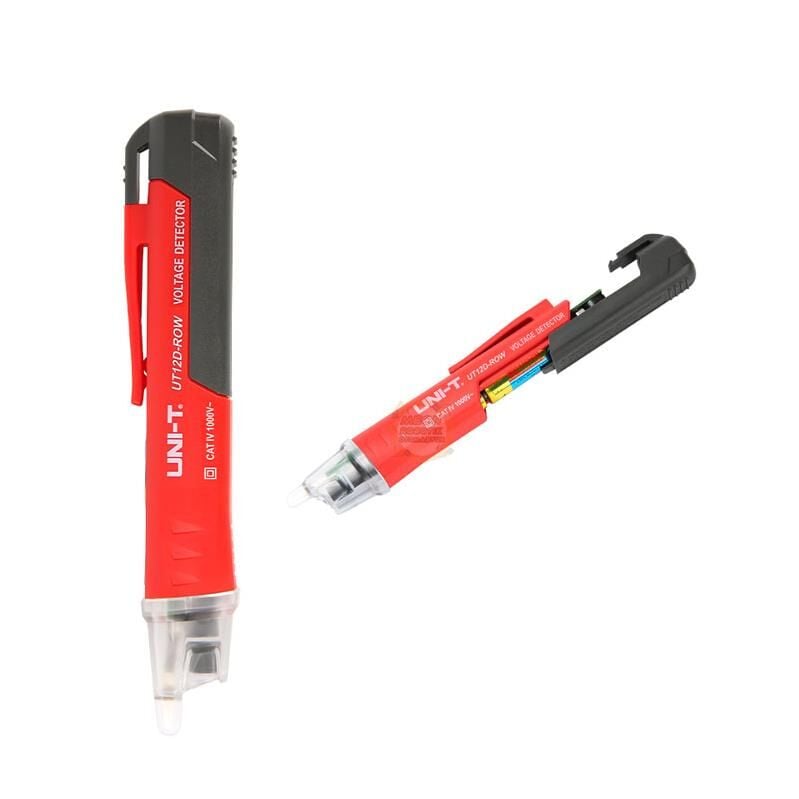

Unit UT12D Temassız Gerilim Dedektörü

Unit UT12D; düşük ve yüksek hassasiyet modları bulunan, sesli ve LED göstergeli bir faz nötr tespit cihazı olarak kullanılabilir. Düşük modda 24–1000V AC, yüksek modda ise 90–1000V AC aralığındaki sinyalleri algılayabilir. Otomatik kapanma, buzzer uyarısı ve taşınabilir kalem tipi gövdesi sayesinde saha çalışmalarında kolay kullanım sağlar.

Modelin düşük hassasiyet modu şehir şebekesi ve üç fazlı sistemlerde yanlış algılama riskini azaltmaya yardımcı olurken, yüksek hassasiyetli çalışma modu daha zayıf elektromanyetik AC sinyallerinin kontrol edilmesini kolaylaştırır.

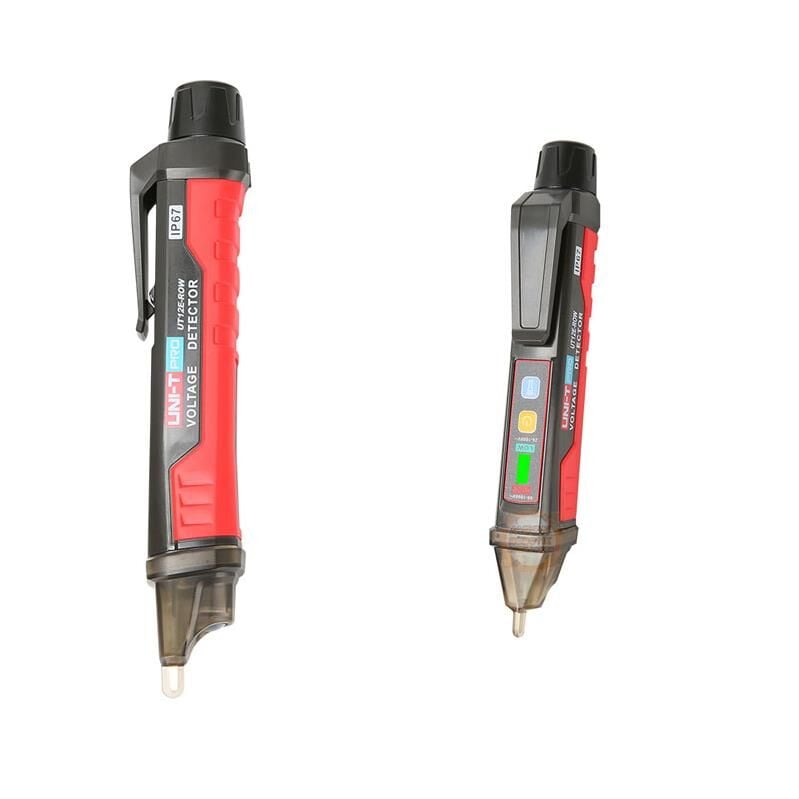

Unit UT12E Profesyonel Voltaj Dedektörü

Unit UT12E, zorlu saha koşulları için geliştirilmiş profesyonel sınıf bir elektrik test cihazı seçeneğidir. 24–1000V ve 90–1000V olmak üzere iki farklı AC algılama modu sunar. Sesli ve görsel uyarıya ek olarak titreşimli bildirim özelliği, gürültülü ortamlarda gerilim tespitinin daha kolay anlaşılmasını sağlar.

IP67 seviyesinde toz ve suya karşı dayanıklı gövdesi, yaklaşık 2 metre düşme dayanımı ve dahili aydınlatma özelliği sayesinde fabrika bakımı, saha servisi, elektrik panoları ve endüstriyel tesis uygulamaları için uygundur.

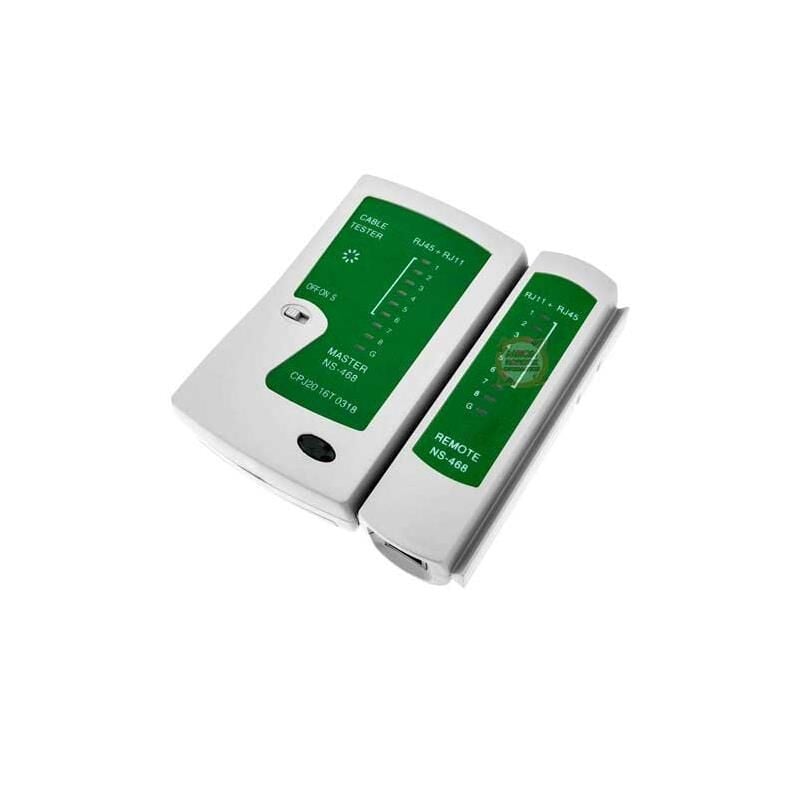

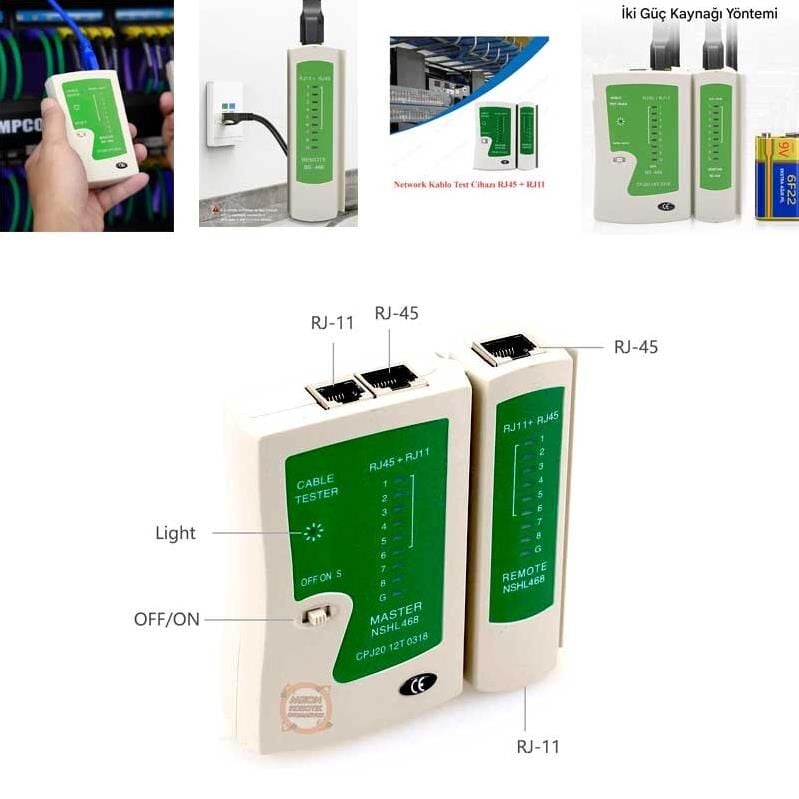

RJ11 ve RJ45 Kablo Test Cihazları

RJ45 kablo test cihazı, Ethernet kablosunun içerisindeki damarların doğru sırada bağlanıp bağlanmadığını kontrol eder. LED göstergeler üzerinden damarların sırasıyla ilerlemesi izlenerek kopuk bağlantı, yanlış sıralama, çapraz bağlantı veya kısa devre gibi yaygın kablolama problemleri belirlenebilir.

Kategori içerisindeki RJ11 kablo test cihazı ve RJ45 uyumlu modeller; telefon kabloları, ADSL hatları, Cat5, Cat5e ve Cat6 Ethernet kablolarıyla kullanılabilir. Bu ürünler ev ve ofis ağlarının kurulması, modem bağlantılarının hazırlanması, patch kablo üretimi ve saha tipi ağ arızalarının kontrol edilmesi için tercih edilir.

LAN kablo test cihazı, kablonun fiziksel olarak hangi güzergâhtan geçtiğini belirleyen ton jeneratörlü kablo takip cihazıyla karıştırılmamalıdır. Standart LED göstergeli network tester modelleri temel olarak kablo damarlarının bağlantı sıralamasını ve elektriksel sürekliliğini kontrol eder.

Doğru Test Cihazı Nasıl Seçilir?

Kontrol Edilecek Hat Türü

Elektrik tesisatında gerilim kontrolü yapılacaksa AC algılama özellikli voltaj tester tercih edilmelidir. Ethernet veya telefon kablolarının damar sıralaması kontrol edilecekse RJ11 ve RJ45 bağlantılarını destekleyen Cat5 Cat6 kablo tester kullanılmalıdır. Bu iki ürün grubu birbirinin yerine kullanılamaz.

Gerilim Algılama Aralığı

Standart ev ve iş yeri elektrik tesisatları için 90–1000V AC algılama aralığı çoğu temel kontrolde yeterlidir. Daha düşük AC sinyallerinin bulunduğu otomasyon, motor, elektronik veya endüstriyel sistemlerde 24V seviyesinden başlayan düşük gerilim algılama modu bulunan modeller değerlendirilmelidir.

Temaslı veya Temassız Ölçüm

Temassız modeller hızlı ön kontrol için avantajlıdır. Ancak yalnızca elektrik alanını algıladıkları için kesin gerilim değerini göstermeyebilirler. Sayısal değer görülmesi gerekiyorsa dijital ekranlı ve temaslı ölçüm fonksiyonu bulunan bir model ya da uygun ölçüm kategorisine sahip multimetre tercih edilmelidir.

Uyarı ve Dayanıklılık Özellikleri

Sesli uyarı, renkli LED, titreşim, dahili el feneri, otomatik kapanma, düşük pil göstergesi ve suya dayanıklılık gibi özellikler saha kullanımını kolaylaştırır. Gürültülü endüstriyel ortamlarda titreşimli uyarı, karanlık panolarda ise dahili aydınlatma önemli bir avantajdır.

Kullanım Alanları

• Ev, ofis ve atölyelerde priz ve elektrik hattı kontrolü
• Elektrik panolarında faz ve nötr hattının ön tespiti
• Sigorta, anahtar, buat ve kablo bağlantılarının incelenmesi
• Makine bakım ve endüstriyel otomasyon uygulamaları
• Cat5, Cat5e ve Cat6 Ethernet kablolarının test edilmesi
• RJ11 telefon ve ADSL bağlantılarının kontrolü
• Patch kablo üretimi ve ağ kurulumu
• Teknik servis, bakım ve arıza tespit çalışmaları
• Elektrik ve elektronik eğitim uygulamaları

Kablo Tester ve Voltaj Kalemlerinin Avantajları

• Kablo ve elektrik bağlantılarının hızlı biçimde kontrol edilmesini sağlar.
• Temassız modeller açık iletkene doğrudan temas ihtiyacını azaltır.
• Sesli, ışıklı ve titreşimli uyarılar çalışma kolaylığı sunar.
• Kompakt gövdeleri sayesinde takım çantasında kolayca taşınabilir.
• Yanlış damar sıralaması ve kopuk bağlantıların belirlenmesine yardımcı olur.
• Bakım ve arıza tespit süresinin kısaltılmasını destekler.
• Düşük ve yüksek hassasiyet seçenekleri farklı uygulamalara uyum sağlar.

Sıkça Sorulan Sorular

NCV ne anlama gelir?

NCV, “Non-Contact Voltage” yani temassız gerilim algılama anlamına gelir. Cihaz, iletkene doğrudan temas etmeden AC elektrik alanının varlığını algılar.

Voltaj kalemi ile multimetre arasındaki fark nedir?

Voltaj kalemi genellikle gerilim varlığını hızlı biçimde kontrol etmek için kullanılır. Multimetre ise modele bağlı olarak voltaj, akım, direnç, diyot ve süreklilik gibi daha kapsamlı ölçümler gerçekleştirebilir.

Temassız voltaj kalemi kesin gerilim değerini gösterir mi?

Çoğu temassız model yalnızca gerilim varlığını ve yaklaşık sinyal seviyesini bildirir. Kesin gerilim değeri için temaslı dijital ölçüm özelliği bulunan cihaz veya uygun bir multimetre kullanılmalıdır.

RJ45 network tester hangi arızaları bulur?

Standart modeller kablo damarlarındaki kopukluk, yanlış sıralama, kısa devre ve çapraz bağlantı gibi temel bağlantı problemlerinin tespit edilmesine yardımcı olur.

Network tester kablonun duvar içindeki yerini bulabilir mi?

Standart LED göstergeli modeller kablo güzergâhını bulmaz. Duvar içindeki veya kablo demeti içerisindeki hattın takip edilmesi için ton jeneratörlü verici ve alıcıdan oluşan özel bir kablo arıza tespit cihazı veya kablo takip cihazı gerekir.

Enerjili kabloda devamlılık testi yapılabilir mi?

Hayır. Devamlılık ve damar sıralama testleri yalnızca enerjisi tamamen kesilmiş kablolarda yapılmalıdır. Enerjili bir elektrik hattına network tester veya devamlılık modu bağlanmamalıdır.

Test cihazlarının pilleri pakete dahil midir?

Pil içeriği modele göre değişir. Bazı ürünlerde pil bulunurken bazı modellerde AAA veya 9V pil ayrıca temin edilmelidir. Sipariş öncesinde ürün açıklamasındaki paket içeriği kontrol edilmelidir.

Meon Robotik Otomasyon Test ve Ölçüm Çözümleri

Meon Robotik Otomasyon; elektrik tesisatı, endüstriyel bakım, elektronik, otomasyon ve ağ kurulumu çalışmalarında kullanılabilecek farklı özelliklere sahip test cihazlarını bir arada sunar. Temel gerilim kontrolünden dijital ekranlı ölçüme, profesyonel saha tipi gerilim dedektörlerinden RJ11 ve RJ45 kablo testine kadar ihtiyacınıza uygun ürünleri kategori içerisinden inceleyebilirsiniz.

Ürün seçerken çalışma gerilimi, algılama yöntemi, bağlantı tipi, güvenlik kategorisi ve kullanım ortamı birlikte değerlendirilmelidir. Doğru seçilen bir test cihazı yalnızca işlemleri hızlandırmakla kalmaz, bakım ve montaj süreçlerinin daha kontrollü yürütülmesine de yardımcı olur.
