DC SMPS Güç Kaynakları

DC SMPS güç kaynakları, şebekeden alınan alternatif akımı elektronik cihazların, otomasyon sistemlerinin ve endüstriyel ekipmanların ihtiyaç duyduğu kararlı doğru akıma dönüştüren anahtarlamalı güç kaynaklarıdır. Yüksek verimlilik, kompakt yapı, kararlı çıkış gerilimi ve geniş ürün seçeneği sayesinde klasik lineer güç kaynaklarına göre birçok uygulamada daha avantajlıdır.

Meon Robotik Otomasyon DC SMPS güç kaynakları kategorisinde; farklı güç, voltaj ve amper değerlerine sahip 5V, 12V, 24V, 36V ve 48V SMPS güç kaynağı seçeneklerini inceleyebilirsiniz. Otomasyon panolarından CNC makinelerine, LED sistemlerinden step motor sürücülerine kadar birçok uygulamaya uygun güç kaynağı modelleri bulunmaktadır.

SMPS Güç Kaynağı Nedir?

SMPS ifadesi, İngilizce “Switch Mode Power Supply” kelimelerinin baş harflerinden oluşur ve Türkçede anahtarlamalı güç kaynağı anlamına gelir. SMPS güç kaynakları, giriş gerilimini yüksek frekanslı anahtarlama yöntemiyle dönüştürerek ihtiyaç duyulan DC çıkış gerilimini üretir.

Bu çalışma prensibi sayesinde SMPS güç kaynakları, geleneksel transformatörlü güç kaynaklarına kıyasla daha küçük boyutlarda üretilebilir. Aynı zamanda daha yüksek verimlilik sağlayarak enerji kayıplarının ve ısınmanın azaltılmasına yardımcı olur.

Endüstriyel SMPS güç kaynakları genellikle 220V AC şebeke gerilimi ile çalışır ve çıkış tarafında sisteme uygun sabit bir DC gerilim sağlar. Ürüne göre giriş gerilimi aralığı, çıkış gücü, maksimum akım, soğutma sistemi, montaj tipi ve koruma özellikleri değişebilir.

DC SMPS Güç Kaynakları Nerelerde Kullanılır?

DC SMPS güç kaynakları, doğru akımla çalışan cihazların bulunduğu çok sayıda elektronik ve endüstriyel sistemde kullanılabilir. Başlıca kullanım alanları şunlardır:

• Endüstriyel otomasyon ve kumanda panoları
• PLC ve HMI ekran sistemleri
• CNC kontrol kartları ve makine elektronik sistemleri
• Step motor sürücüleri ve servo kontrol sistemleri
• DC motor uygulamaları
• Lineer aktüatör ve solenoid vana sistemleri
• LED aydınlatma ve LED tabela uygulamaları
• Güvenlik kameraları ve alarm sistemleri
• Elektronik kartlar ve mikrodenetleyici projeleri
• Sensörler, röle kartları ve kontrol modülleri
• 3D yazıcılar ve hobi CNC makineleri
• Endüstriyel test ve ölçüm düzenekleri
• Robotik ve mekatronik projeleri
• Makine aydınlatma sistemleri
• Fabrika otomasyonu ve üretim hatları

5V SMPS Güç Kaynakları

5V SMPS güç kaynakları; geliştirme kartları, elektronik modüller, sensör sistemleri, LED uygulamaları ve düşük gerilimle çalışan elektronik devrelerin beslenmesinde kullanılabilir. Uygulamaya göre 5V 5A, 5V 10A ve farklı güç değerlerine sahip modeller tercih edilebilir.

5V güç kaynağı seçilirken cihazların toplam akım ihtiyacı hesaplanmalı ve güç kaynağının nominal kapasitesi sistem gereksiniminin üzerinde tutulmalıdır. Özellikle aynı güç kaynağından birden fazla elektronik kart beslenecekse toplam akım tüketimi dikkate alınmalıdır.

12V SMPS Güç Kaynakları

12V SMPS güç kaynakları; LED şeritler, güvenlik kameraları, DC motorlar, röle kartları, kilit sistemleri, mini pompalar, fanlar ve çeşitli elektronik cihazlarda yaygın olarak kullanılır.

12V güç kaynaklarında 2A, 5A, 8.5A, 10A, 12.5A, 20A ve daha yüksek akım seçenekleri bulunabilir. Doğru model belirlenirken yalnızca voltaj değerine değil, sistemin maksimum akım ihtiyacına ve çalışma süresine de dikkat edilmelidir.

Özellikle DC motor, pompa ve solenoid gibi ilk çalışma anında yüksek akım çekebilen yüklerde yeterli güç rezervi bırakılması önerilir.

24V SMPS Güç Kaynakları

24V SMPS güç kaynakları, endüstriyel otomasyon sistemlerinde en sık kullanılan güç kaynakları arasındadır. PLC, HMI, sensör, enkoder, röle, kontaktör bobini, solenoid vana, fren sistemi ve kontrol kartları gibi birçok endüstriyel ekipman 24V DC ile çalışır.

Otomasyon panolarında kullanılacak 24V güç kaynağının seçiminde sistemde bulunan bütün cihazların akım değerleri toplanmalıdır. Daha sonra ileride yapılabilecek ilaveler, ilk kalkış akımları ve güvenli çalışma payı dikkate alınarak uygun güç kapasitesi seçilmelidir.

Kategori içerisinde 24V 2.2A, 24V 3.2A, 24V 4.5A, 24V 6.5A, 24V 8.8A, 24V 10A, 24V 14.6A ve 24V 20A gibi farklı kapasitelere sahip güç kaynağı seçenekleri bulunabilir.

36V ve 48V SMPS Güç Kaynakları

36V SMPS güç kaynakları ve 48V SMPS güç kaynakları, daha yüksek gerilimle çalışan motor sürücüleri, kontrol sistemleri, haberleşme ekipmanları, endüstriyel elektronik cihazlar ve özel makine uygulamalarında tercih edilir.

Step motor sürücülerinde daha yüksek besleme gerilimi, motorun yüksek devir performansının ve tork karakteristiğinin iyileştirilmesine yardımcı olabilir. Ancak kullanılacak güç kaynağının voltajı mutlaka sürücünün izin verilen giriş gerilimiyle uyumlu olmalıdır.

48V güç kaynağı seçerken yalnızca nominal gerilim değeri değil, güç kaynağının sağlayabileceği maksimum akım ve watt kapasitesi de kontrol edilmelidir.

Ray Tipi SMPS Güç Kaynakları

DIN ray tipi SMPS güç kaynakları, otomasyon ve elektrik panolarında düzenli montaj sağlamak amacıyla geliştirilmiştir. Standart DIN ray üzerine kolayca monte edilebilen bu modeller, pano içerisindeki kablolama ve bakım işlemlerinin daha düzenli yapılmasına yardımcı olur.

Ray montajlı güç kaynakları özellikle PLC panoları, fabrika otomasyonu, makine kontrol sistemleri, sensör besleme devreleri ve endüstriyel kumanda uygulamalarında kullanılır.

DIN ray güç kaynağı seçerken ürünün pano içerisindeki kapladığı alan, çalışma sıcaklığı, çıkış akımı, giriş gerilim aralığı ve havalandırma ihtiyacı dikkate alınmalıdır.

Metal Kasalı SMPS Güç Kaynakları

Metal kasalı SMPS güç kaynakları, yüzey montajına uygun kompakt yapıları sayesinde makinelerde, kabinlerde, elektronik sistemlerde ve özel projelerde yaygın olarak kullanılır. Delikli metal kasa yapısı, güç kaynağının doğal hava dolaşımıyla soğutulmasına yardımcı olur.

Yüksek güçlü bazı modellerde dahili fan bulunabilir. Fanlı modeller, belirli yük veya sıcaklık koşullarında aktif soğutma sağlayarak güç kaynağının çalışma sıcaklığını kontrol altında tutabilir.

Metal kasalı modeller mutlaka elektriksel güvenlik kurallarına uygun şekilde kapalı bir pano veya koruyucu muhafaza içerisine monte edilmelidir. Enerji altındaki giriş terminallerine doğrudan temas edilmemelidir.

SMPS Güç Kaynağı Nasıl Seçilir?

Uygun SMPS güç kaynağını belirlemek için sistemin çalışma gerilimi, toplam akım tüketimi, güç ihtiyacı, yük tipi ve çalışma ortamı birlikte değerlendirilmelidir.

1. Çıkış Gerilimini Belirleyin

Güç kaynağının çıkış voltajı, beslenecek cihazın çalışma voltajıyla aynı olmalıdır. Örneğin 24V DC ile çalışan bir PLC veya sensör sistemi için 24V DC güç kaynağı kullanılmalıdır.

Yanlış voltaj seçimi, cihazların çalışmamasına veya elektronik bileşenlerin zarar görmesine neden olabilir.

2. Toplam Akım İhtiyacını Hesaplayın

Güç kaynağına bağlanacak bütün cihazların akım tüketimleri toplanmalıdır. Örneğin sistemde 2A, 1.5A ve 3A akım çeken üç cihaz varsa toplam nominal akım ihtiyacı 6.5A olur.

Güç kaynağının sürekli olarak tam kapasitede çalıştırılmaması için hesaplanan değerin üzerinde akım sağlayabilen bir model seçilmesi tavsiye edilir.

3. Güç Değerini Kontrol Edin

Bir güç kaynağının watt değeri, çıkış gerilimi ile maksimum çıkış akımının çarpılmasıyla yaklaşık olarak hesaplanabilir:

Güç (W) = Voltaj (V) × Akım (A)

Örneğin 24V çıkışa ve 10A akım kapasitesine sahip bir güç kaynağı yaklaşık 240W çıkış gücü sağlayabilir.

4. Güvenlik Payı Bırakın

Güç kaynağının sürekli olarak yüzde yüz yük altında çalışması ısınmayı artırabilir ve ürün ömrünü azaltabilir. Bu nedenle toplam sistem tüketiminin üzerinde kapasiteye sahip bir model seçilmesi daha sağlıklı olur.

Motor, pompa, solenoid, elektromıknatıs ve kapasitif yüklerde ilk çalışma anında nominal değerin üzerinde akım çekilebileceği unutulmamalıdır.

5. Montaj Tipini Belirleyin

Otomasyon panolarında DIN ray tipi güç kaynakları daha düzenli bir montaj sunarken, makine veya proje içerisine yüzeyden bağlanacak uygulamalarda metal kasalı SMPS güç kaynakları tercih edilebilir.

6. Çalışma Ortamını Değerlendirin

Güç kaynağının kullanılacağı ortamın sıcaklığı, nemi, toz seviyesi ve havalandırma koşulları dikkate alınmalıdır. Kapalı ve yetersiz havalandırılan panolarda güç kaynağı çevresinde yeterli boşluk bırakılmalıdır.

SMPS Güç Kaynağı Bağlantısı Nasıl Yapılır?

Standart metal kasalı SMPS güç kaynaklarında giriş ve çıkış terminalleri genellikle ürün üzerinde işaretlenmiştir. Terminal isimleri modele göre değişebilmekle birlikte genel olarak aşağıdaki anlamlara gelir:

• L: AC faz bağlantısı
• N: AC nötr bağlantısı
• Toprak sembolü: Koruyucu topraklama bağlantısı
• V+ veya +V: Pozitif DC çıkış
• V- veya -V: Negatif DC çıkış
• V ADJ: Çıkış gerilimi ince ayar potansiyometresi

Bağlantı yapılmadan önce enerji tamamen kesilmelidir. Faz, nötr ve toprak bağlantıları doğru terminallere bağlanmalıdır. DC çıkışta kutupların ters bağlanması, bağlı cihazlarda hasara yol açabilir.

Montaj ve bağlantı işlemleri elektrik konusunda bilgili kişiler tarafından yapılmalıdır. Ürün üzerinde çalışırken giriş kondansatörlerinde enerji kalabileceği dikkate alınmalıdır.

SMPS Güç Kaynağında Akım Değeri Ne Anlama Gelir?

Güç kaynağı üzerinde belirtilen amper değeri, ürünün uygun koşullarda sağlayabileceği maksimum çıkış akımını ifade eder. Bağlanan cihaz ihtiyacı kadar akım çeker. Bu nedenle 24V 10A bir güç kaynağına 24V 2A tüketen bir cihaz bağlandığında güç kaynağı cihazı zorla 10A ile beslemez.

Ancak güç kaynağının voltaj değeri cihazla uyumlu olmalıdır. Gereğinden yüksek çıkış voltajı elektronik cihazlara zarar verebilir.

Ayarlanabilir Çıkış Gerilimi

Bazı SMPS güç kaynaklarında çıkış geriliminin küçük bir aralıkta ayarlanmasını sağlayan V ADJ potansiyometresi bulunur. Bu ayar, kablo üzerindeki gerilim düşümünü dengelemek veya sisteme uygun küçük voltaj düzeltmeleri yapmak için kullanılabilir.

V ADJ bölümü geniş aralıklı bir voltaj dönüştürücü değildir. Örneğin 24V bir güç kaynağını bu ayar üzerinden 12V güç kaynağına dönüştürmek mümkün değildir. Ayar yapılırken çıkış gerilimi mutlaka multimetre ile ölçülmelidir.

SMPS Güç Kaynaklarının Avantajları

• Yüksek enerji verimliliği
• Kompakt ve hafif tasarım
• Kararlı DC çıkış gerilimi
• Farklı voltaj ve güç seçenekleri
• Otomasyon panolarına uygun modeller
• Kolay bağlantı sağlayan vidalı terminaller
• Geniş uygulama alanı
• Düşük enerji kaybı
• Yüksek güç yoğunluğu
• Endüstriyel sistemlere uyumlu yapı

Mean Well SMPS Güç Kaynakları

Mean Well SMPS güç kaynakları, otomasyon, elektronik ve endüstriyel güç uygulamalarında yaygın olarak kullanılan güç kaynağı seçeneklerindendir. LRS, RS, EDR ve NDR gibi farklı ürün serileri; montaj şekli, güç kapasitesi ve kullanım alanına göre çeşitli alternatifler sunar.

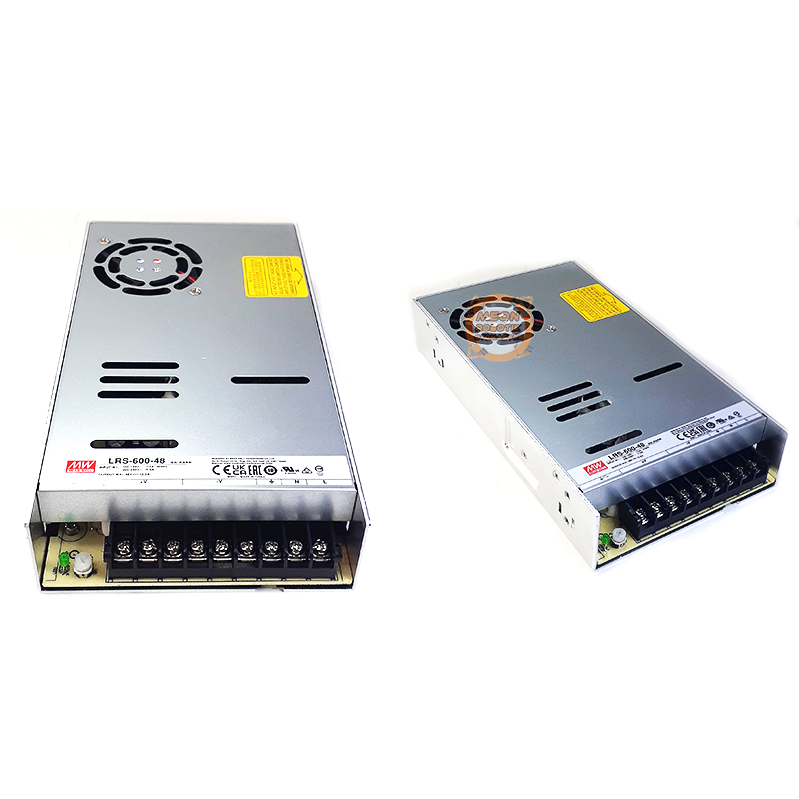

Mean Well LRS serisi metal kasalı güç kaynakları, kompakt yapıları ve farklı voltaj seçenekleriyle makine ve pano uygulamalarında kullanılabilir. EDR ve NDR serisi modeller ise DIN ray montajına uygun yapılarıyla otomasyon panolarında düzenli kurulum imkânı sunar.

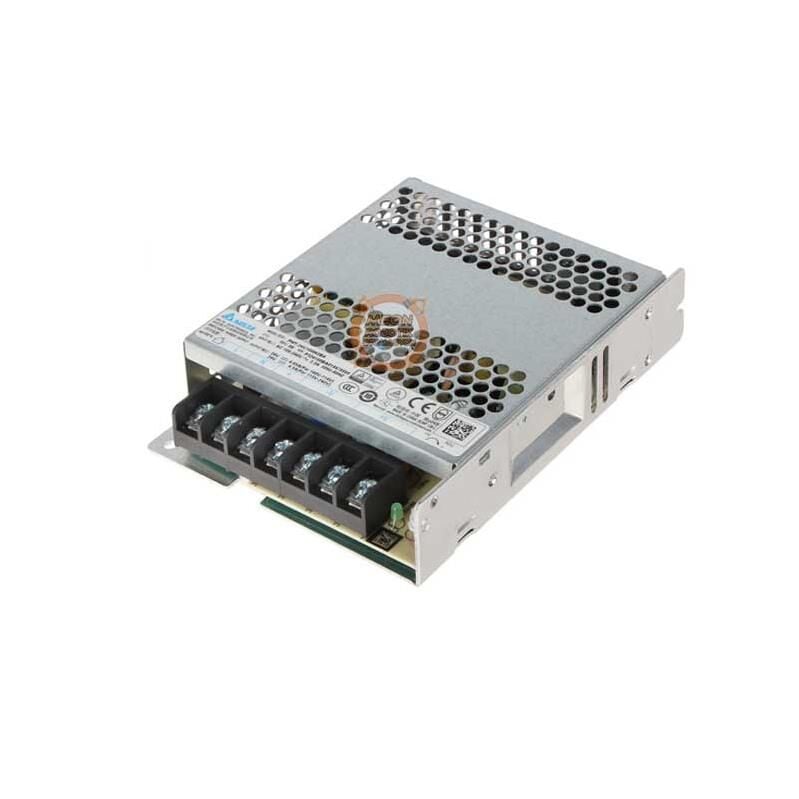

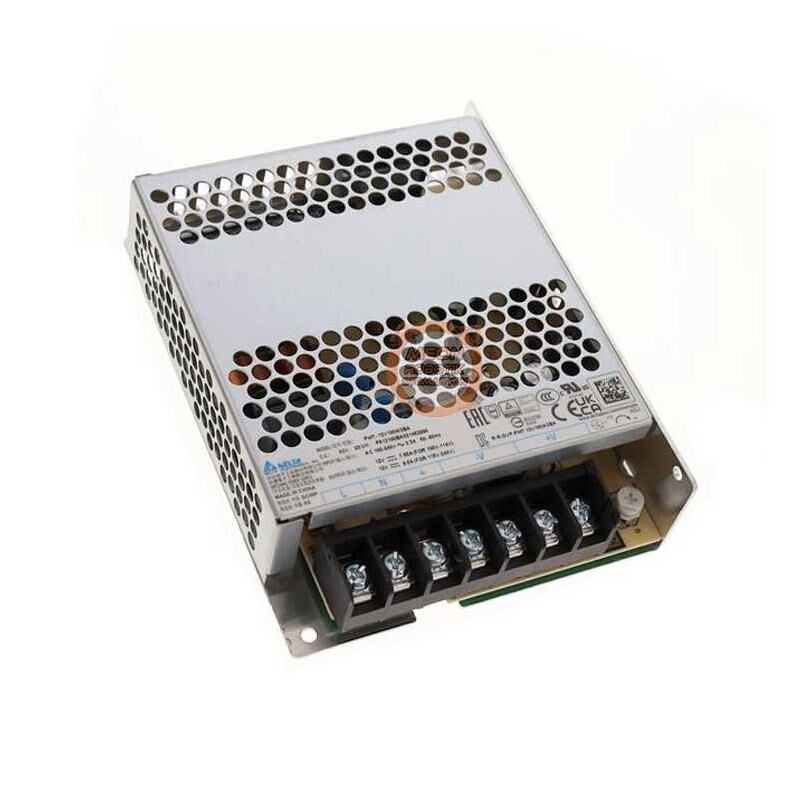

Delta SMPS Güç Kaynakları

Delta SMPS güç kaynakları, endüstriyel otomasyon, makine kontrolü, elektronik sistemler ve pano uygulamalarında kullanılabilen güç kaynağı çözümleridir.

Farklı 12V, 24V ve 48V çıkış seçeneklerine sahip Delta güç kaynakları; sistemin ihtiyaç duyduğu watt ve amper değerine göre seçilebilir. Kompakt metal kasa yapıları sayesinde makine içerisine veya pano yüzeyine monte edilebilir.

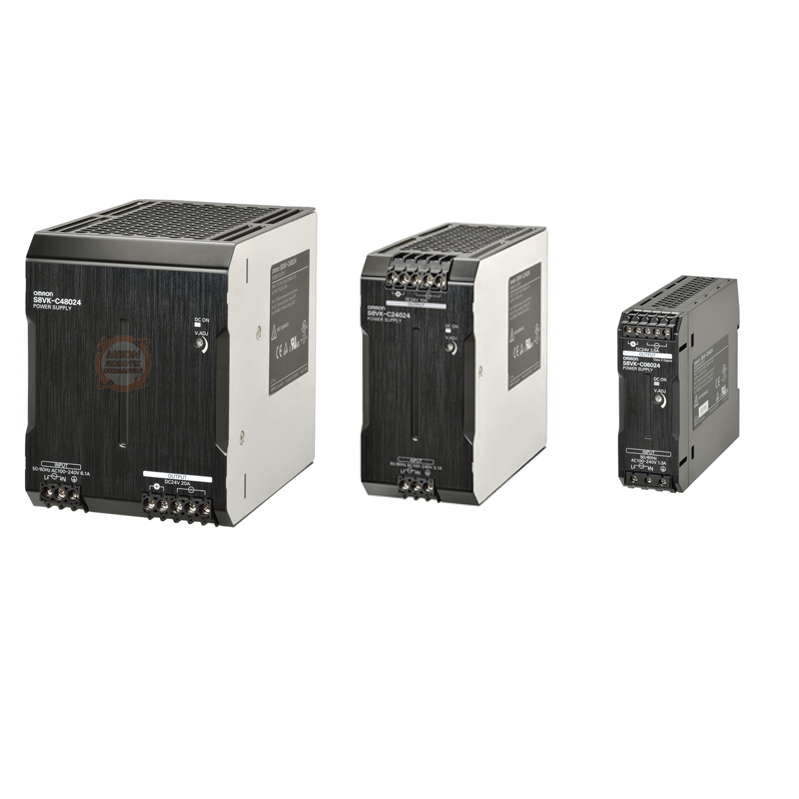

Omron Ray Tipi Güç Kaynakları

Omron ray tipi güç kaynakları, özellikle endüstriyel otomasyon panolarında kullanılmak üzere tasarlanmış DIN ray montajlı güç kaynağı seçenekleridir. PLC, sensör, röle, HMI ve kontrol devrelerinin beslenmesinde tercih edilebilir.

24V DC çıkışlı Omron güç kaynakları; farklı akım kapasiteleri sayesinde küçük kontrol panolarından daha yüksek güç gerektiren otomasyon sistemlerine kadar çeşitli uygulamalarda kullanılabilir.

SMPS Güç Kaynağı Kullanırken Dikkat Edilmesi Gerekenler

• Giriş ve çıkış terminallerinin doğru bağlandığından emin olunmalıdır.
• Güç kaynağının çıkış voltajı cihaza uygun olmalıdır.
• Topraklama bağlantısı mutlaka yapılmalıdır.
• Ürün aşırı yük altında çalıştırılmamalıdır.
• Havalandırma delikleri kapatılmamalıdır.
• Güç kaynağı su, nem, metal talaşı ve iletken tozlardan korunmalıdır.
• Montaj sırasında enerji tamamen kesilmelidir.
• DC çıkış kutupları ters bağlanmamalıdır.
• Güç kaynağı çevresinde hava dolaşımı için boşluk bırakılmalıdır.
• Motorlu yüklerde ilk kalkış akımı hesaba katılmalıdır.
• Fanlı modellerde fan giriş ve çıkışları engellenmemelidir.
• Ürün koruyucu bir pano veya muhafaza içerisine monte edilmelidir.

SMPS Güç Kaynağı Neden Isınır?

SMPS güç kaynaklarında çalışma sırasında belirli miktarda ısınma normaldir. Güç kaynağı içerisindeki anahtarlama elemanları, doğrultucu devreleri ve bobinlerde oluşan kayıplar ısıya dönüşebilir.

Aşırı ısınmanın başlıca nedenleri arasında güç kaynağının tam kapasitede çalıştırılması, yetersiz havalandırma, yüksek ortam sıcaklığı, fan arızası, yanlış montaj ve aşırı yük bulunur.

Ürünün daha kararlı ve uzun ömürlü çalışması için yeterli kapasite payı bırakılmalı ve montaj alanında uygun hava dolaşımı sağlanmalıdır.

CNC Makineleri İçin SMPS Güç Kaynağı Seçimi

CNC makinelerinde kontrol kartları, sensörler, röle sistemleri, fren devreleri, fanlar, step motor sürücüleri ve yardımcı ekipmanlar farklı gerilimlerde çalışabilir. Bu nedenle CNC güç kaynağı seçimi yapılırken her ekipmanın teknik özellikleri ayrı ayrı incelenmelidir.

Step motor sürücülerinin beslenmesinde sürücünün izin verdiği maksimum DC gerilim aşılmamalıdır. Motorların toplam akım değerleri doğrudan toplanarak seçim yapmak yerine sürücü yapısı, eş zamanlı yük durumu ve üreticinin önerileri dikkate alınmalıdır.

Kontrol kartlarının ve sensörlerin motor sürücülerinden kaynaklanan elektriksel gürültüden etkilenmemesi için bazı sistemlerde kontrol devresi ile motor sürücülerinin ayrı güç kaynaklarından beslenmesi tercih edilebilir.

Otomasyon Panoları İçin Güç Kaynağı Seçimi

Bir otomasyon panosunda güç kaynağı seçerken PLC, HMI, sensör, enkoder, röle, kontaktör bobini, solenoid vana ve diğer kontrol ekipmanlarının toplam akım tüketimi hesaplanmalıdır.

Pano içerisinde ileride yapılabilecek ilaveler için boş kapasite bırakılması, sistemin genişletilmesini kolaylaştırır. Kritik üretim sistemlerinde güç kaynağı arızasına karşı yedekleme modülleri veya paralel güç kaynağı çözümleri değerlendirilebilir.

Sıkça Sorulan Sorular

SMPS güç kaynağı ile adaptör arasındaki fark nedir?

Adaptörler genellikle fişli veya masaüstü kapalı kasa yapısına sahiptir. Metal kasalı SMPS güç kaynakları ise vidalı terminaller üzerinden bağlantı yapılan ve çoğunlukla pano ya da makine içerisine monte edilen ürünlerdir.

Daha yüksek amperli güç kaynağı kullanabilir miyim?

Çıkış voltajı cihazla aynı olmak şartıyla, cihazın ihtiyaç duyduğundan daha yüksek akım kapasitesine sahip bir güç kaynağı kullanılabilir. Cihaz yalnızca ihtiyaç duyduğu kadar akım çeker.

Düşük amperli güç kaynağı kullanılırsa ne olur?

Güç kaynağının kapasitesi yetersiz kalırsa çıkış gerilimi düşebilir, cihaz düzensiz çalışabilir, güç kaynağı aşırı ısınabilir veya korumaya geçebilir.

12V cihaz 24V güç kaynağıyla çalışır mı?

Cihaz özellikle 24V girişe uygun olarak belirtilmemişse kullanılmamalıdır. 12V bir cihaza 24V uygulanması cihazın zarar görmesine neden olabilir.

SMPS güç kaynağı sürekli çalışabilir mi?

Endüstriyel modeller sürekli çalışmaya uygun olabilir. Ancak yeterli havalandırma sağlanmalı, izin verilen sıcaklık ve yük sınırları aşılmamalıdır.

Güç kaynağı fanı neden çalışmıyor?

Bazı fanlı güç kaynaklarında fan sürekli çalışmayabilir. Fanın çalışması yüke veya sıcaklığa bağlı olabilir. Kesin çalışma şekli ürünün teknik dokümanından kontrol edilmelidir.

SMPS güç kaynağı dış ortamda kullanılabilir mi?

Standart delikli metal kasalı güç kaynakları doğrudan dış ortam kullanımı için uygun değildir. Dış ortam uygulamalarında ürün, uygun IP koruma sınıfına sahip havalandırmalı bir pano içerisine yerleştirilmelidir.

Birden fazla cihaz aynı güç kaynağına bağlanabilir mi?

Cihazların çalışma voltajları aynıysa ve toplam akım tüketimi güç kaynağının kapasitesini aşmıyorsa birden fazla cihaz aynı güç kaynağından beslenebilir.

DC SMPS Güç Kaynağı Fiyatları

DC SMPS güç kaynağı fiyatları; ürünün markasına, çıkış voltajına, amper kapasitesine, toplam watt değerine, montaj tipine ve ürün serisine göre değişiklik gösterir.

Düşük güçlü elektronik projeler için kullanılan kompakt modeller ile yüksek akımlı endüstriyel güç kaynakları arasında fiyat farklılıkları bulunabilir. Doğru ürün seçimi yapılırken yalnızca fiyat değil, sistem uyumluluğu, güç kapasitesi, montaj yapısı ve çalışma koşulları birlikte değerlendirilmelidir.

DC SMPS Güç Kaynağı Satın Al

Elektronik projeleriniz, CNC makineleriniz, otomasyon panolarınız ve endüstriyel sistemleriniz için ihtiyacınız olan DC SMPS güç kaynağı modellerini bu kategori üzerinden inceleyebilirsiniz.

5V, 12V, 24V, 36V ve 48V çıkış gerilimlerine; farklı amper ve watt değerlerine sahip Mean Well, Delta ve Omron güç kaynağı seçenekleri arasından uygulamanıza uygun ürünü belirleyebilirsiniz.

Güç kaynağı seçmeden önce cihazınızın çalışma voltajını, maksimum akım tüketimini, yük tipini ve montaj koşullarını kontrol ediniz. Doğru seçilen bir SMPS güç kaynağı, sisteminizin kararlı, güvenli ve verimli çalışmasına katkı sağlar.
