CNC Takım Sıfırlama Probları

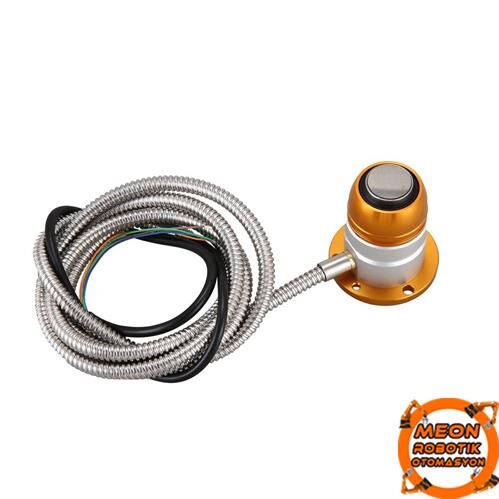

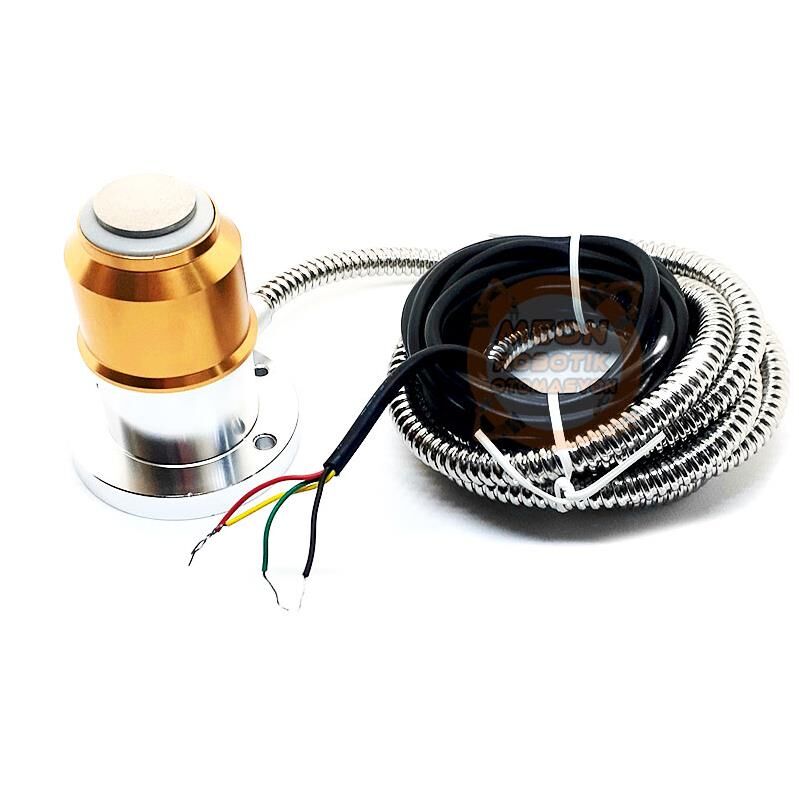

CNC takım sıfırlama probu; kesici takımın uç noktasını algılayarak takım uzunluğunun CNC kontrol sistemine tanıtılmasını sağlayan hassas bir temas sensörüdür. Takım, probun ölçüm yüzeyine kontrollü biçimde yaklaştırılır. Temas meydana geldiğinde prob kontrol kartına veya CNC kontrol ünitesine sinyal gönderir.

Kontrol sistemi bu sinyali kullanarak takım ucunun bulunduğu koordinatı belirler ve gerekli takım boyu ofsetini hesaplar. Böylece farklı uzunluklara sahip freze uçları, matkaplar, gravür uçları ve diğer kesici takımlar değiştirildiğinde Z ekseninin yeniden manuel olarak ayarlanmasına duyulan ihtiyaç azaltılır.

Bu ürünler sektörde takım ölçme probu, takım boyu sensörü, tool setter, CNC takım sensörü, Z ekseni sıfırlama probu ve otomatik takım sıfırlama sensörü gibi farklı isimlerle de anılmaktadır.

Takım sıfırlama probunun temel görevi, kesici takımın gerçek uç konumunu hassas şekilde belirlemektir. Bu ölçüm sayesinde CNC programında tanımlanan kesme derinliklerinin iş parçasına doğru biçimde uygulanması amaçlanır.

• Kesici takım uzunluğunun ölçülmesine yardımcı olur.
• Z ekseni referans noktasının belirlenmesini kolaylaştırır.
• Takım değişimlerinden sonra yeniden sıfırlama yapılmasını sağlar.
• Takım boyu farklarından kaynaklanan işleme hatalarını azaltır.
• Seri üretimde ölçü tekrarını ve proses devamlılığını destekler.
• Manuel kâğıtla sıfırlama yöntemine göre daha kontrollü bir ölçüm sunar.
• Takımın tabla veya iş parçasına çarpma riskinin azaltılmasına katkı sağlar.
• Operatörün takım ayarı için harcadığı zamanı azaltabilir.

CNC tezgâhlarında kullanılan kesici takımlar aynı takım tutucuya bağlansa bile birbirinden farklı uzunluklara sahip olabilir. Bir gravür ucunun, parmak frezenin, matkabın veya küre uçlu frezenin takım tutucudan dışarıda kalan bölümü aynı değildir. Bu uzunluk farkı CNC kontrol sistemine doğru şekilde tanıtılmazsa takım, programlanan derinlikten daha fazla veya daha az ilerleyebilir.

Hatalı takım boyu tanımlaması; yüzey bozukluğu, yanlış kanal derinliği, eksik kesim, takım kırılması, iş parçasının zarar görmesi ve makine tablasına temas gibi sorunlara yol açabilir. Takım sıfırlama probu kullanılması, her takım değişiminden sonra takım ucunun referans konumunun yeniden ölçülmesine imkân verir.

Hava nozullu CNC takım sıfırlama probu, ölçüm yüzeyinin çevresindeki talaş, toz ve küçük parçacıkların uzaklaştırılmasına yardımcı olan hava üfleme bağlantısına sahip prob tipidir. Özellikle yoğun talaş oluşan metal, alüminyum, ahşap ve plastik işleme uygulamalarında prob yüzeyinin temiz tutulması ölçüm güvenilirliği açısından önemlidir.

İşleme sırasında probun üst yüzeyinde biriken talaş, takımın sensör yüzeyine doğrudan temas etmesini engelleyebilir ve ölçüm sonucunda sapmaya neden olabilir. Hava nozulu, uygun bir pnömatik sistemle kullanıldığında ölçüm öncesinde prob yüzeyinin temizlenmesini kolaylaştırır.

Hava nozullu modeller özellikle otomatik takım değiştirme sistemleri, sık takım değişimi yapılan üretim hatları ve operatör müdahalesinin azaltılmak istendiği CNC makinelerinde tercih edilebilir.

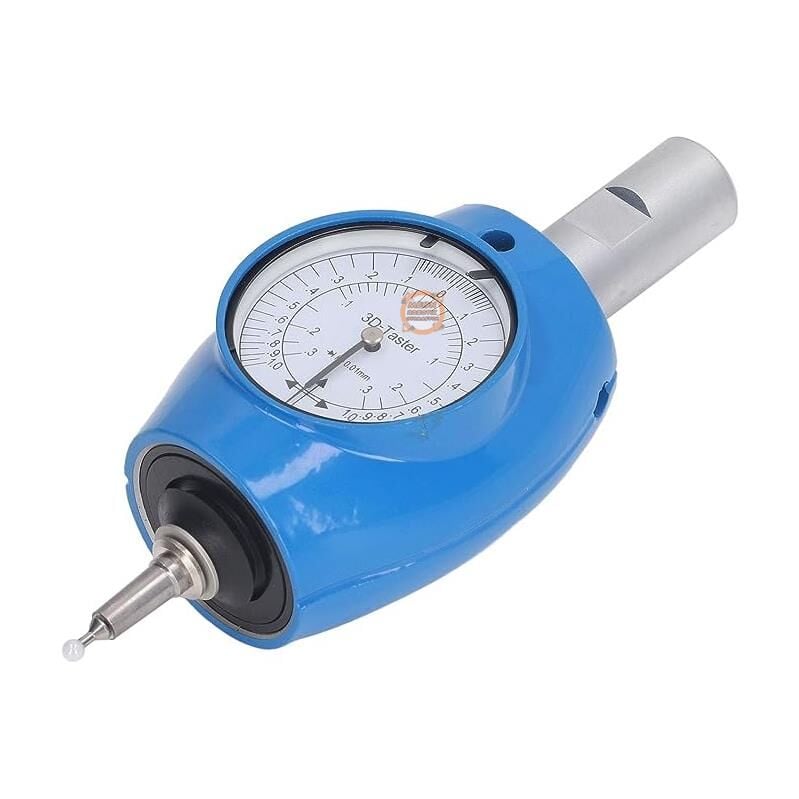

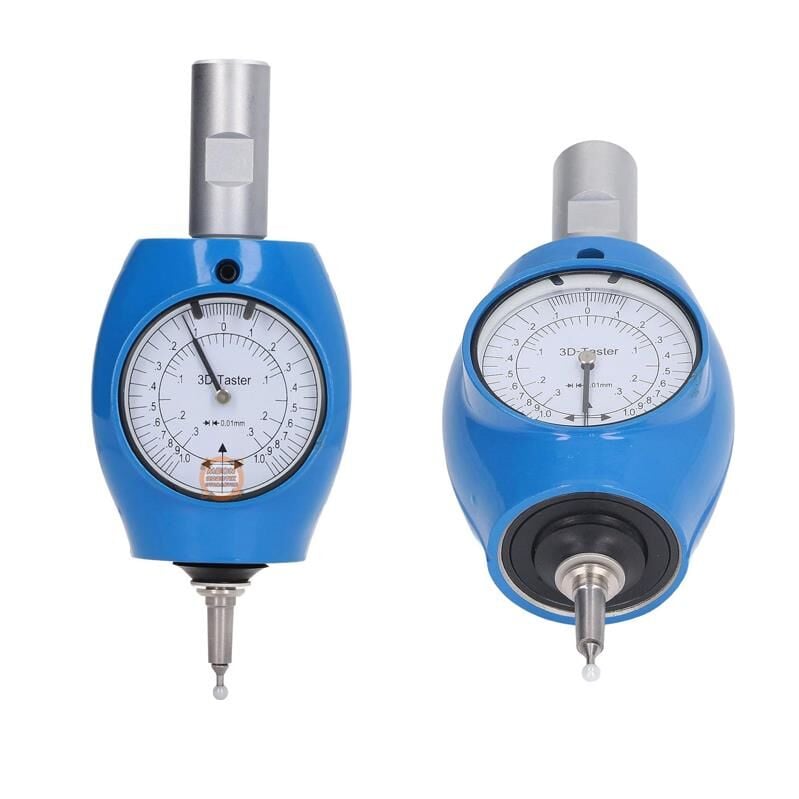

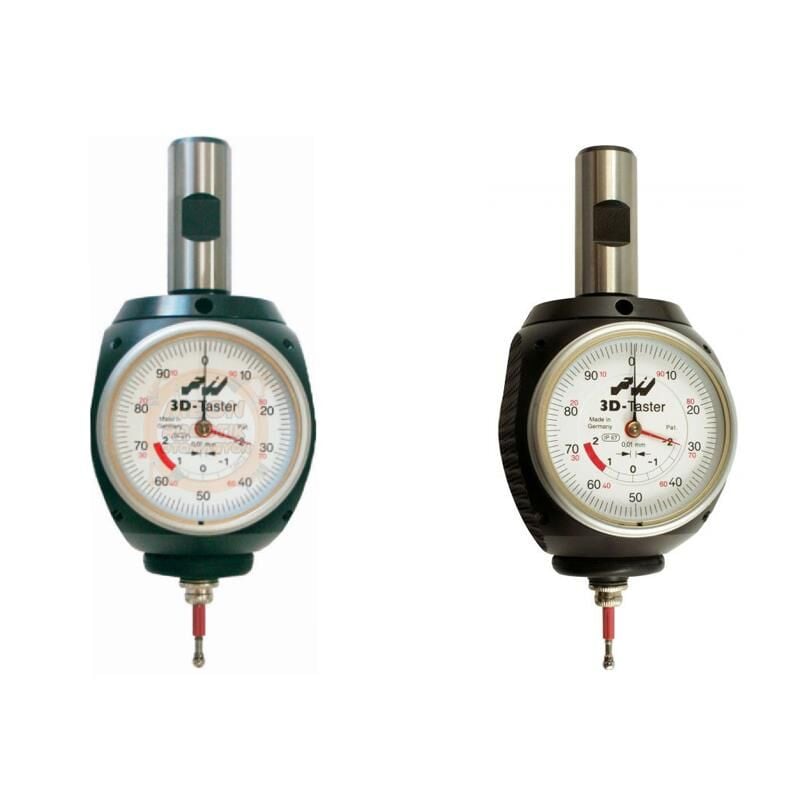

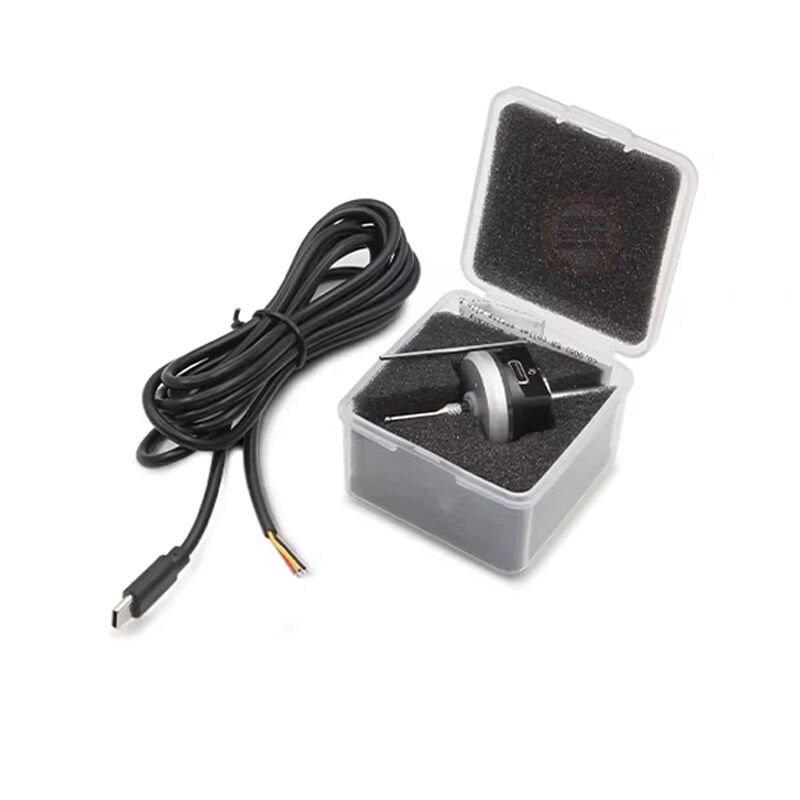

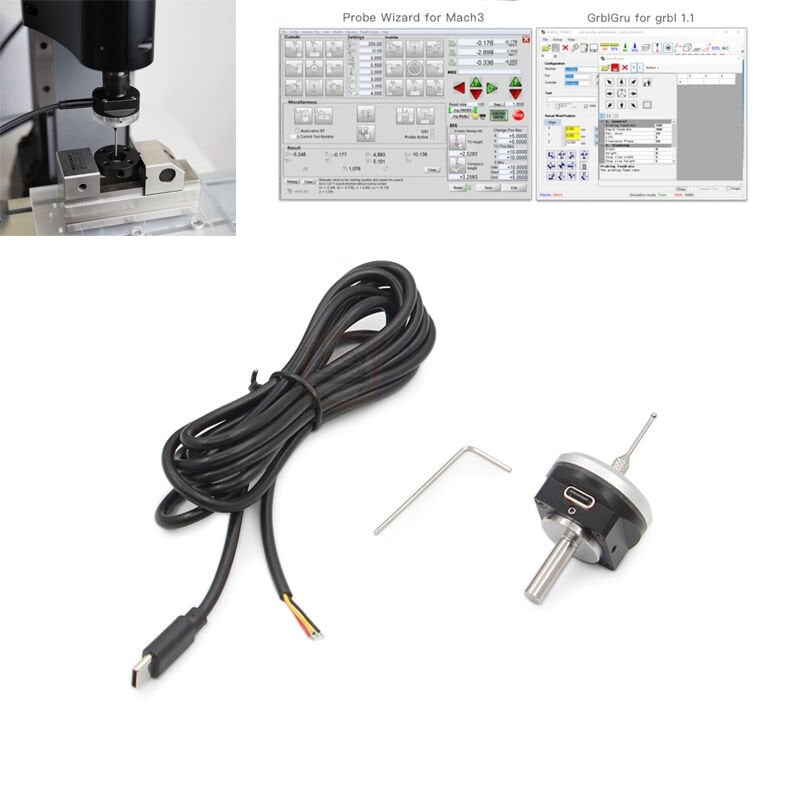

Mekanik XYZ eksen sıfırlama cihazları, yalnızca takım uzunluğu ölçümü için değil; iş parçasının kenarını, merkezini, yüzeyini ve referans noktasını bulmak için de kullanılabilen hassas ölçüm ekipmanlarıdır. Bu cihazlar yaygın olarak 3D Tester, 3D prob, XYZ kenar bulucu veya mekanik kenar sıfırlama cihazı olarak adlandırılır.

Ölçüm ucu iş parçasının yüzeyine veya kenarına temas ettirildiğinde mekanik hareket göstergede okunabilir. Böylece X, Y ve Z eksenlerinde iş parçası referansının belirlenmesi, parçanın merkezinin bulunması ve bağlama sonrası konum kontrolü gerçekleştirilebilir.

3D Tester Kullanım Alanları

• İş parçasının X ve Y kenarlarını bulma
• İş parçasının üst yüzeyini Z ekseninde referanslama
• Dairesel parçaların merkezini belirleme
• Delik ve kanal merkezlerini kontrol etme
• Mengene veya iş parçası paralelliğini ayarlama
• Bağlanan parçanın konumunu kontrol etme
• CNC tezgâhında sıfır noktası belirleme

Elektriksel takım sıfırlama problarında ölçüm işlemi genel olarak takımın sensörün üst yüzeyine düşük ilerleme hızıyla yaklaştırılmasıyla gerçekleştirilir. Takım yüzeye temas ettiğinde prob içerisindeki anahtarlama mekanizması konum değiştirir ve kontrol sistemine bir giriş sinyali iletilir.

1. Prob, makine tablasında tanımlı ve sabit bir konuma yerleştirilir.
2. Prob yüksekliği kontrol yazılımına doğru şekilde tanıtılır.
3. Kesici takım, probun ölçüm yüzeyine kontrollü hızla yaklaştırılır.
4. Temas anında prob kontrol kartına sinyal gönderir.
5. Kontrol sistemi ilgili eksen koordinatını kaydeder.
6. Prob yüksekliği dikkate alınarak takım ucu veya takım boyu ofseti hesaplanır.
7. Takım güvenli mesafeye geri çekilerek işleme sürecine devam edilir.

Ölçüm makrosu, bağlantı şekli ve kullanılacak giriş terminali CNC kontrol kartına, kontrol yazılımına ve makinenin elektriksel yapısına göre değişebilir.

CNC takım sıfırlama probları, uygun giriş terminali ve yazılım ayarları bulunduğunda Mach3 tabanlı sistemler, endüstriyel CNC kontrol üniteleri ve farklı hareket kontrol kartlarıyla kullanılabilir. Probun çıkışı genellikle kontrol kartındaki dijital giriş terminallerinden birine bağlanır.

Mach3 sistemlerinde prob sinyalinin ilgili girişe tanıtılması, aktif seviye ayarının kontrol edilmesi ve takım sıfırlama makrosunun makinenin mekanik özelliklerine göre düzenlenmesi gerekir. Prob temas etmeden önce yazılım ekranında giriş sinyalinin doğru çalıştığı mutlaka kontrol edilmelidir.

Kontrol kartının giriş gerilimi, probun kontak tipi, ortak uç bağlantısı, aktif yüksek veya aktif düşük çalışma mantığı ve gerekiyorsa izolasyon özellikleri incelenmeden bağlantı yapılmamalıdır.

Takım sıfırlama probu seçimi yalnızca ürünün dış ölçüsüne göre yapılmamalıdır. Makinenin kontrol sistemi, işleme ortamı, beklenen ölçüm hassasiyeti ve kullanım sıklığı birlikte değerlendirilmelidir.

Kontrol Sistemi Uyumluluğu

Probun çıkış yapısının CNC kontrol kartındaki dijital girişlerle uyumlu olması gerekir. Kontak tipi ve bağlantı mantığı ürün özelliklerinden kontrol edilmelidir.

Prob Yüksekliği

Probun fiziksel yüksekliği, Z ekseninin kullanılabilir hareket mesafesine uygun olmalıdır. Çok yüksek bir prob, kısa takım kullanılan makinelerde hareket alanını sınırlayabilir.

Ölçüm Hassasiyeti ve Tekrarlanabilirlik

Hassas parça üretiminde probun her ölçümde benzer sonucu vermesi önemlidir. Tekrarlanabilirlik değeri, seri üretim ve takım boyu telafisi açısından dikkate alınmalıdır.

Koruma ve Gövde Yapısı

Talaşlı ve sıvılı çalışma ortamlarında kullanılacak ürünün gövde dayanımı, ölçüm yüzeyi ve çevresel koşullara uygunluğu değerlendirilmelidir.

Hava Nozulu İhtiyacı

Talaşın yoğun olduğu uygulamalarda hava nozullu modeller prob yüzeyinin otomatik veya kontrollü biçimde temizlenmesine yardımcı olabilir.

Kablo Uzunluğu ve Montaj Şekli

Probun sabit ya da taşınabilir kullanılacağı, kablonun hareketli kablo kanalından geçirilip geçirilmeyeceği ve montaj alanının ölçüleri önceden belirlenmelidir.

Takım sıfırlama probu ve 3D Tester benzer ölçüm süreçlerinde kullanılsa da temel görevleri farklıdır.

CNC takım sıfırlama ve kenar ölçme ekipmanları, farklı üretim sistemlerinde ölçüm süresini azaltmak ve referanslama işlemlerini standart hâle getirmek amacıyla kullanılabilir.

• CNC router makineleri
• CNC freze tezgâhları
• Dik işleme merkezleri
• Ahşap ve mobilya işleme CNC makineleri
• Alüminyum ve hafif metal işleme tezgâhları
• Plastik, pleksi ve kompozit işleme makineleri
• Kalıp ve model üretim sistemleri
• PCB gravür ve hassas masaüstü CNC makineleri
• Otomatik takım değiştirmeli CNC sistemleri
• Özel makine ve robotik otomasyon projeleri

• Prob, titreşimden etkilenmeyecek sağlam ve düz bir yüzeye sabitlenmelidir.
• Ölçüm yüzeyi makine tablasına uygun şekilde konumlandırılmalıdır.
• Kablo, kesici takımın ve hareketli eksenlerin çalışma alanından uzak tutulmalıdır.
• Hareketli kablolar uygun kablo kanalı içerisinde taşınmalıdır.
• Prob girişinin aktif seviyesi kontrol yazılımında doğru tanımlanmalıdır.
• Normalde açık ve normalde kapalı kontak yapısı bağlantıdan önce kontrol edilmelidir.
• İlk denemeler düşük ilerleme hızıyla ve acil durdurma hazır durumda yapılmalıdır.
• Prob yüksekliği hassas biçimde ölçülerek yazılım parametrelerine girilmelidir.
• Otomatik ölçüm makrosunda güvenli geri çekilme mesafesi bulunmalıdır.

Takım sıfırlama probunun ölçüm yüzeyi temiz tutulmalıdır. Talaş, toz, yağ veya soğutma sıvısı kalıntıları ölçüm yüzeyinde biriktiğinde takımın gerçek temas noktası değişebilir. Bu durum takım boyu ölçümünde sapmaya neden olabilir.

• Her ölçüm öncesinde prob yüzeyini kontrol edin.
• Ölçüm yüzeyini sert ve aşındırıcı malzemelerle temizlemeyin.
• Kablo ve bağlantı noktalarında gevşeme olup olmadığını inceleyin.
• Probun makine tablasındaki konumunu düzenli olarak kontrol edin.
• Belirli aralıklarla referans takım kullanarak ölçüm tekrarı testi yapın.
• Prob üzerine kesici takımın yüksek hızla yaklaşmasını önleyin.
• Hava nozullu sistemlerde temiz ve uygun basınçta hava kullanın.

• Takım ayar süresinin azaltılmasına yardımcı olur.
• Operatöre bağlı ölçüm farklılıklarını azaltabilir.
• Takım değişiminden sonra hızlı referanslama sağlar.
• Kesme derinliğinin daha kontrollü uygulanmasını destekler.
• Seri üretimde tekrarlanabilirliğe katkı sağlar.
• Takım kırılması ve çarpışma riskini azaltmaya yardımcı olur.
• Otomatik takım değiştirme sistemlerine entegre edilebilir.
• Farklı uzunluktaki kesici takımların kullanımını kolaylaştırır.
• CNC üretim süreçlerinin standartlaştırılmasına katkıda bulunur.

CNC takım sıfırlama probu her CNC makinesine bağlanabilir mi?

Probun kontrol kartına bağlanabilmesi için uygun bir dijital giriş bulunmalıdır. Kontak tipi, giriş gerilimi ve yazılım uyumluluğu ürün seçimi öncesinde kontrol edilmelidir.

Takım sıfırlama probu sadece Z eksenini mi ölçer?

Standart takım sıfırlama probları çoğunlukla takım ucunu ve Z ekseni referansını ölçmek için kullanılır. X, Y ve Z yönlerinde iş parçası ölçümü için 3D Tester veya uygun iş parçası probları tercih edilir.

Hava nozullu probun avantajı nedir?

Hava nozulu, ölçüm yüzeyinde biriken talaş ve parçacıkların uzaklaştırılmasına yardımcı olur. Bu özellik yoğun talaş oluşan uygulamalarda daha kontrollü ölçüm yapılmasını destekler.

Prob yüksekliği neden yazılıma girilir?

Kontrol sistemi temas anındaki eksen konumunu ölçer. Takım ucunun gerçek referans noktası hesaplanırken probun fiziksel yüksekliği dikkate alınır.

Takım sıfırlama probu otomatik takım değiştiriciyle kullanılabilir mi?

Uygun kontrol sistemi, giriş bağlantısı ve ölçüm makrosu bulunduğunda takım değişiminden sonra otomatik takım boyu ölçümü yapılabilir.

3D Tester ne için kullanılır?

3D Tester; iş parçasının kenarını, üst yüzeyini, merkezini ve tezgâh üzerindeki konumunu X, Y ve Z eksenlerinde belirlemek için kullanılır.

Takım probunun yüzeyi neden temiz olmalıdır?

Prob yüzeyindeki talaş veya kir, takımın gerçek yüzeye temas etmesini engelleyerek ölçüm hatasına neden olabilir. Bu nedenle her ölçüm öncesinde yüzey kontrol edilmelidir.
