35’lik Hareketli Kablo Kanalı

35’lik hareketli kablo kanalı; CNC makineleri, otomasyon sistemleri, robotik uygulamalar, konveyörler ve hareketli makine eksenlerinde kullanılan elektrik kabloları ile hortumların güvenli şekilde taşınmasını sağlayan mekanik kablo taşıma sistemidir. Yaklaşık 35 mm iç yüksekliğe sahip kanal yapısı; servo motor kabloları, step motor bağlantıları, spindle motor kabloları, sensör hatları, enkoder kabloları ve pnömatik hortumlar için uygun bir çalışma alanı sunar.

Makinenin sabit bölümü ile hareketli ekseni arasında bulunan bağlantılar, hareketli kablo kanalı içerisinde düzenli bir güzergâhta ilerler. Böylece kabloların birbirine dolaşması, makine parçalarına takılması, zemine sürtünmesi, ezilmesi veya bağlantı noktalarından çekilmesi gibi riskler azaltılabilir.

35’lik hareketli kablo kanalı kategorisinde farklı kablo yoğunluklarına uygun çok sayıda iç genişlik seçeneği bulunur. Projenin ihtiyacına göre 35x25, 35x40, 35x50, 35x60, 35x70, 35x80, 35x100, 35x120, 35x125, 35x140 ve 35x175 gibi ölçüler tercih edilebilir.

35’lik Kablo Kanalı Ne Anlama Gelir?

Hareketli kablo kanallarında kullanılan “35’lik” ifadesi, genel olarak kanalın kullanılabilir iç yüksekliğinin yaklaşık 35 mm olduğunu belirtir. Ürün ölçüsündeki ikinci değer ise kanalın iç genişliğini ifade eder.

Örneğin 35x80 hareketli kablo kanalında yaklaşık 35 mm iç yükseklik ve 80 mm iç genişlik bulunur. Aynı seride iç yükseklik sabit kalırken iç genişlik arttıkça taşınabilecek kablo ve hortum miktarı da artar.

Doğru ölçünün belirlenmesi sırasında yalnızca kabloların kanala sığıp sığmadığı değil; kablo çapları, minimum bükülme yarıçapları, toplam kablo ağırlığı, kanal doluluk oranı ve makinenin hareket mesafesi de dikkate alınmalıdır.

35’lik Hareketli Kablo Kanalı Ölçüleri

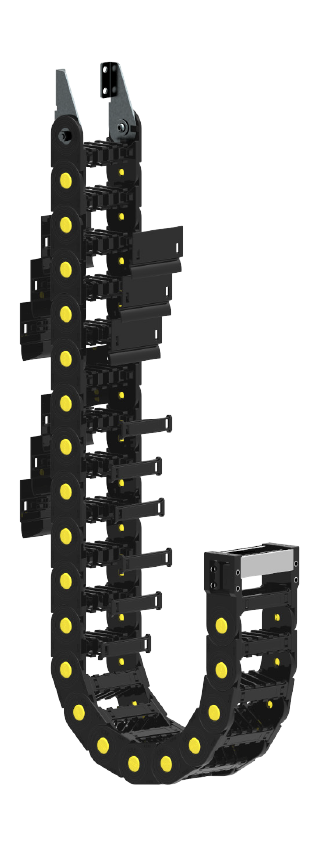

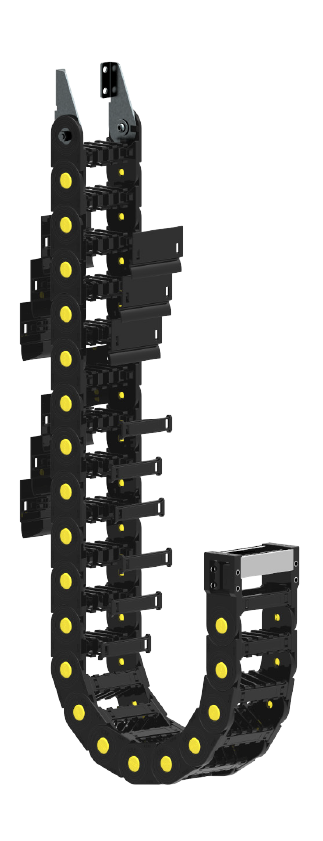

CKS CK35 Açık Dizayn Hareketli Kablo Kanalı

CKS CK35 açık dizayn hareketli kablo kanalları, farklı iç genişliklere sahip ürün seçenekleriyle CNC ve endüstriyel otomasyon uygulamalarında kullanılabilir. Açık dizayn yapısı, kanal içerisindeki kablolara erişimi kolaylaştırarak montaj ve bakım işlemlerinin daha pratik gerçekleştirilmesine yardımcı olur.

Makineye yeni kablo eklenmesi, mevcut kablonun değiştirilmesi veya pnömatik hortumların yeniden düzenlenmesi gerektiğinde açılabilir kanal yapısı önemli bir avantaj sağlar. Bununla birlikte kapak ve bakla yapısının ürüne göre değişebileceği unutulmamalı, teknik detaylar ürün sayfasından kontrol edilmelidir.

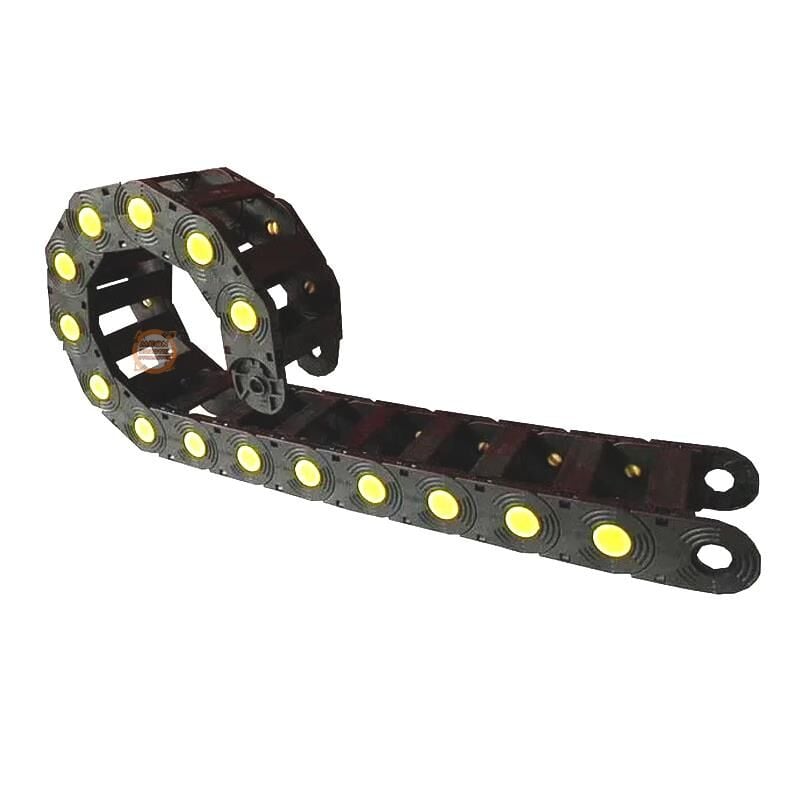

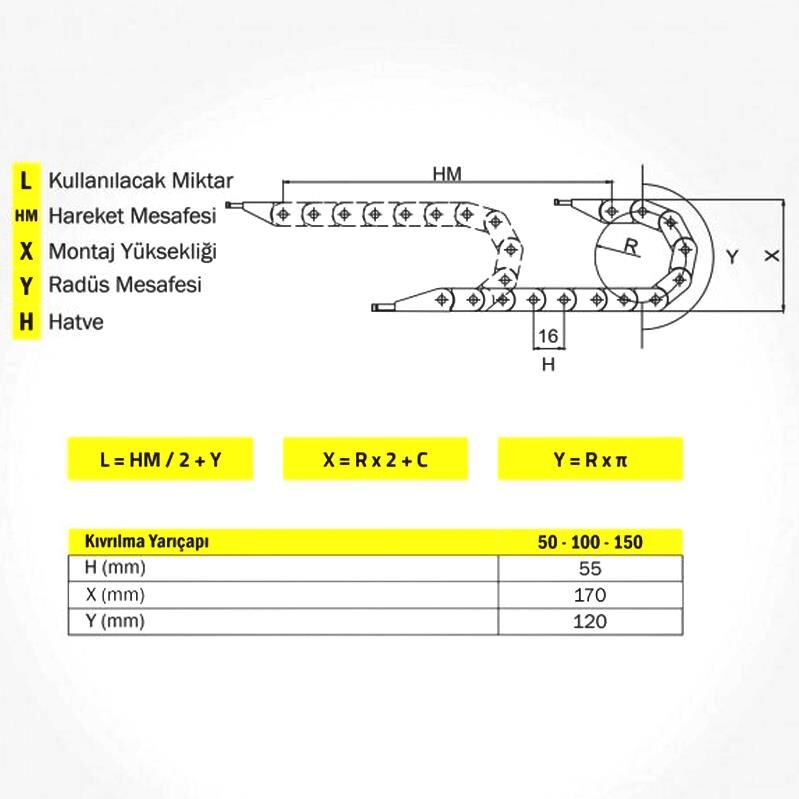

Ekonomik Seri 35’lik Kablo Kanalı

Ekonomik seri 35’lik hareketli kablo kanalları, standart CNC makineleri ve otomasyon projeleri için uygun maliyetli bir kablo taşıma çözümü sunar. Makinenin hareket hızı, hareket sıklığı, kablo ağırlığı ve çalışma ortamı ürün kapasitesine uygun olduğu sürece farklı uygulamalarda kullanılabilir.

Ekonomik seri seçiminde yalnızca ürün fiyatına bakılmamalıdır. Kanalın iç ölçüsü, bükülme yarıçapı, bağlantı ayağı uyumu, mekanik dayanımı ve taşınacak kabloların toplam ağırlığı birlikte değerlendirilmelidir.

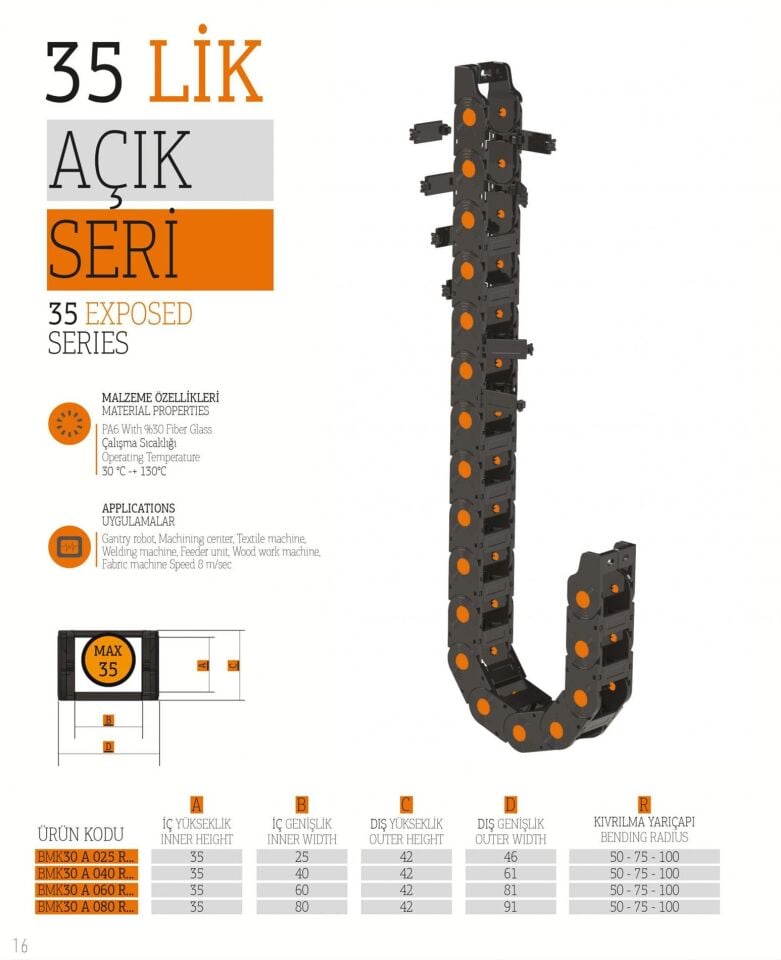

BMK 35’lik Hareketli Kablo Kanalı

BMK 35’lik hareketli kablo kanalı modelleri, farklı iç genişlik seçenekleri ve bağlantı ayaklı yapılarıyla makine montajlarında kullanılabilir. Kanalın bağlantı ayaklarıyla birlikte sunulması, uygun uygulamalarda montaj sürecini kolaylaştırabilir.

BMK 35x25, 35x40, 35x60 ve 35x80 gibi ölçüler arasından seçim yapılırken taşınacak kabloların çapı, sayısı ve hareket esnasındaki çalışma payı dikkate alınmalıdır.

35’lik Hareketli Kablo Kanalının Avantajları

• Düzenli kablo yönetimi: Kabloların makine ekseni boyunca kontrollü bir güzergâhta hareket etmesini sağlar.
• Farklı genişlik seçenekleri: Az veya çok sayıda kablo bulunan projeler için uygun ölçü seçilebilir.
• Kontrollü bükülme: Kabloların rastgele veya keskin açılarla bükülmesini azaltır.
• Kablo koruması: Sürtünme, dolaşma, ezilme ve makine parçalarına takılma risklerini azaltmaya yardımcı olur.
• Çoklu hat taşıma: Elektrik kablosu, sinyal hattı ve pnömatik hortumlar aynı sistem içerisinde yönlendirilebilir.
• Kolay bakım: Açık veya açılabilir yapılı modellerde kablolara daha kolay erişilebilir.
• Profesyonel montaj: Makine üzerindeki kablo karmaşasını azaltarak daha düzenli bir görünüm sağlar.
• Geniş kullanım alanı: CNC makinelerinden robotik sistemlere kadar birçok uygulamada kullanılabilir.

35’lik Hareketli Kablo Kanalı Nerelerde Kullanılır?

• CNC router makineleri
• CNC freze ve işleme merkezleri
• CNC torna tezgâhları
• Lazer kesim makineleri
• Plazma kesim makineleri
• Fiber lazer sistemleri
• Ahşap işleme makineleri
• Mermer ve taş işleme makineleri
• Endüstriyel robotlar
• Robotik kaynak uygulamaları
• Portal ve gantry hareket sistemleri
• Konveyör ve transfer hatları
• Paketleme makineleri
• Dolum ve etiketleme sistemleri
• Otomatik yükleme ve boşaltma makineleri
• Servo motorlu lineer eksenler
• Pnömatik otomasyon sistemleri
• Özel üretim makineleri

35’lik Kablo Kanalında Hangi Hatlar Taşınabilir?

• Servo motor güç kabloları
• Servo motor enkoder kabloları
• Step motor bağlantı kabloları
• Spindle motor güç kabloları
• Motor fren kabloları
• PLC giriş ve çıkış kabloları
• Limit switch bağlantıları
• Endüktif ve kapasitif sensör kabloları
• Takım sıfırlama probu kabloları
• Ethernet ve endüstriyel haberleşme kabloları
• Kamera ve görüntüleme sistemi kabloları
• Pnömatik hava hortumları
• Merkezi yağlama hortumları
• Soğutma sıvısı hortumları
• Uygun çap ve yapıya sahip hidrolik hortumlar

Güç kabloları ile enkoder, sensör ve haberleşme kablolarının mümkün olduğunca ayrı bölümlerde taşınması önerilir. Kanal içerisinde ayırıcı kullanılması, kablolar arasındaki mekanik sürtünmenin ve elektromanyetik parazit riskinin azaltılmasına yardımcı olabilir.

35’lik Hareketli Kablo Kanalı Nasıl Seçilir?

1. En Kalın Kabloyu Ölçün

Kanalın iç yüksekliği, içerisinden geçirilecek en kalın kablo veya hortumun dış çapından büyük olmalıdır. Kablo kanal içerisine sıkışmamalı ve kanalın iç yüzeyine sürekli baskı uygulamamalıdır.

2. Toplam Kablo Genişliğini Hesaplayın

Kanal içerisindeki tüm kablo ve hortumların kapladığı toplam genişlik hesaplanmalıdır. Kablolar mümkün olduğunca yan yana yerleştirilmeli ve aşırı biçimde üst üste yığılmamalıdır.

3. Bükülme Yarıçapını Kontrol Edin

Kablo kanalının bükülme yarıçapı, içerisindeki en hassas kablonun izin verilen minimum bükülme yarıçapından küçük olmamalıdır. Özellikle servo enkoder, Ethernet ve sürekli hareket kablolarında üretici değerleri dikkate alınmalıdır.

4. Kanalı Tamamen Doldurmayın

Kabloların hareket sırasında rahatça bükülebilmesi ve birbirine sürtünmemesi için kanal içerisinde çalışma boşluğu bırakılmalıdır. Aşırı doluluk, kablolarda aşınmaya ve kanal hareketinde zorlanmaya neden olabilir.

5. Toplam Kablo Ağırlığını Hesaplayın

Kablo ve hortumların metre başına toplam ağırlığı hesaplanmalıdır. Özellikle 35x120, 35x140 ve 35x175 gibi geniş modellerde yüksek miktarda kablo kullanılabileceği için taşıma kapasitesi ve destek ihtiyacı kontrol edilmelidir.

6. Hareket Mesafesini Belirleyin

Makinenin eksen stroku, gerekli kanal uzunluğunun ve destek sisteminin belirlenmesinde önemlidir. Uzun hareket mesafelerinde kanalın kendi üzerinde kayması veya bir kılavuz kanal içerisinde çalışması gerekebilir.

7. Çalışma Ortamını Değerlendirin

Talaş, yağ, toz, nem, su, yüksek sıcaklık veya kimyasal bulunan ortamlarda kanal malzemesinin çalışma şartlarına uygunluğu kontrol edilmelidir.

35x60 ve 35x80 Hareketli Kablo Kanalı

35x60 ve 35x80 ölçüleri, CNC ve otomasyon sistemlerinde sık tercih edilen orta genişlikteki kanal seçenekleridir. Servo motor, spindle motor, sensör ve pnömatik hortum bağlantılarının aynı hareketli eksende bulunduğu projelerde yeterli çalışma alanı sağlayabilir.

35x60 daha kompakt bir yapı sunarken, 35x80 modeli daha fazla kablo ve hortumun yerleştirilmesine imkân verir. Seçim yapılırken mevcut kabloların yanında ileride sisteme eklenebilecek bağlantılar da dikkate alınmalıdır.

35x100, 35x120 ve 35x125 Kablo Kanalları

35x100, 35x120 ve 35x125 hareketli kablo kanalları, yoğun kablo demetlerinin taşındığı orta ve büyük ölçekli makinelerde kullanılabilir. Güç, sinyal ve hortum hatlarının kanal içerisinde ayırıcılarla farklı bölümlere ayrılması daha düzenli bir yerleşim sağlar.

Birden fazla servo motor, spindle bağlantısı, sensör grubu ve pnömatik hattın aynı hareketli sistem üzerinde bulunduğu uygulamalarda bu ölçüler değerlendirilebilir.

35x140 ve 35x175 Geniş Kablo Kanalları

35x140 ve 35x175 hareketli kablo kanalları, geniş iç hacim gerektiren otomasyon ve makine uygulamaları için uygundur. Çok sayıda güç kablosu, haberleşme hattı, sensör bağlantısı ve hortumun aynı sistem içerisinde taşınmasına yardımcı olur.

Geniş kanal seçiminde toplam kablo ağırlığı, kanalın hareket mesafesi, bağlantı noktaları ve kılavuz ihtiyacı mutlaka değerlendirilmelidir.

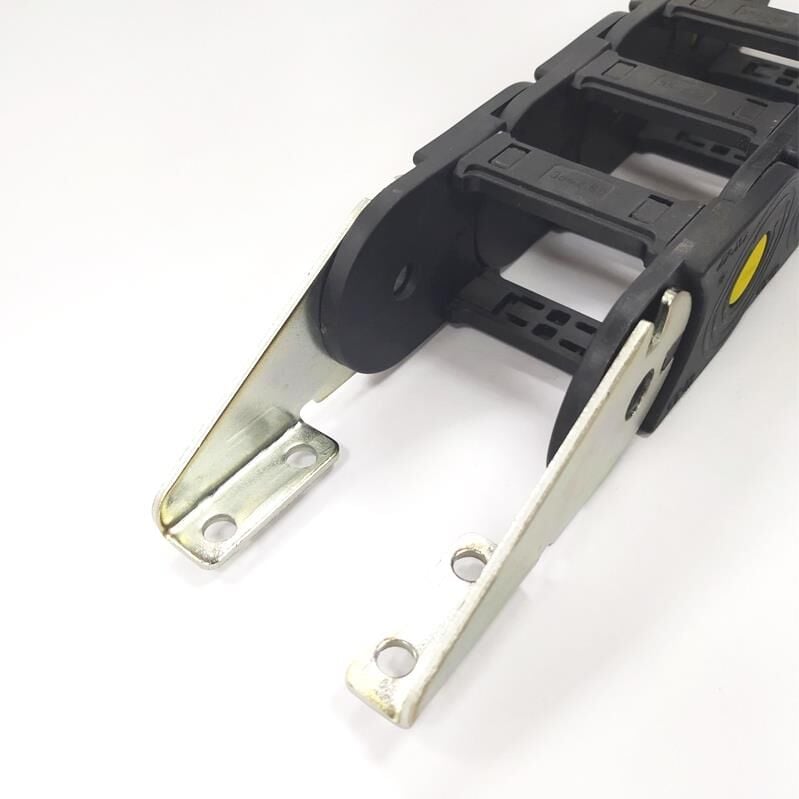

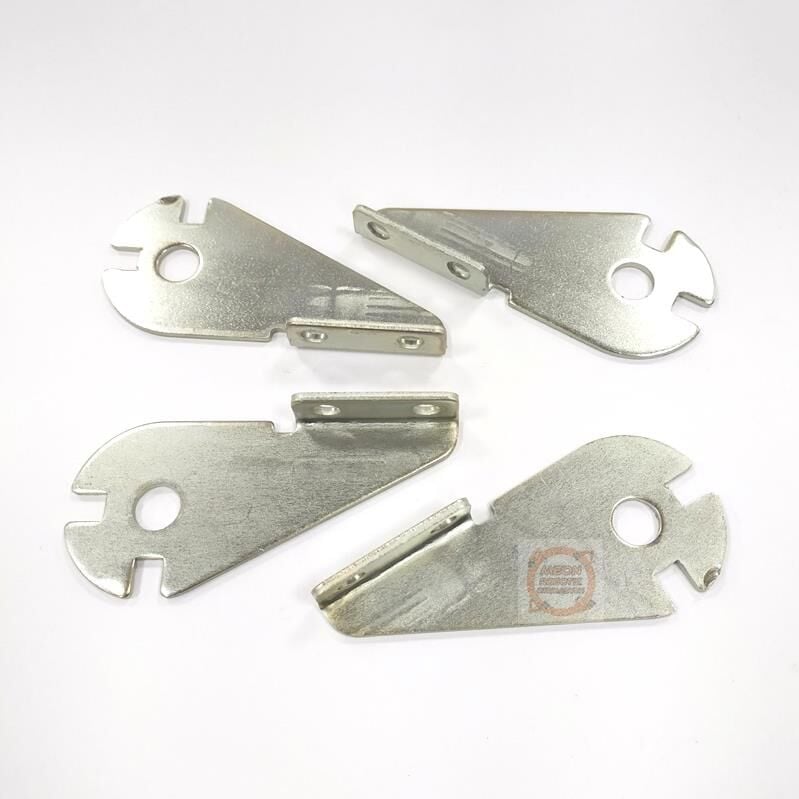

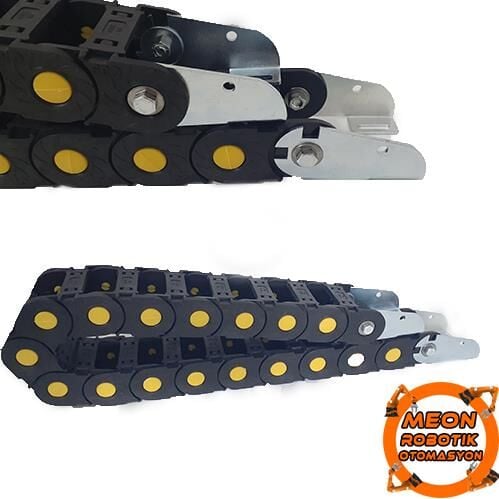

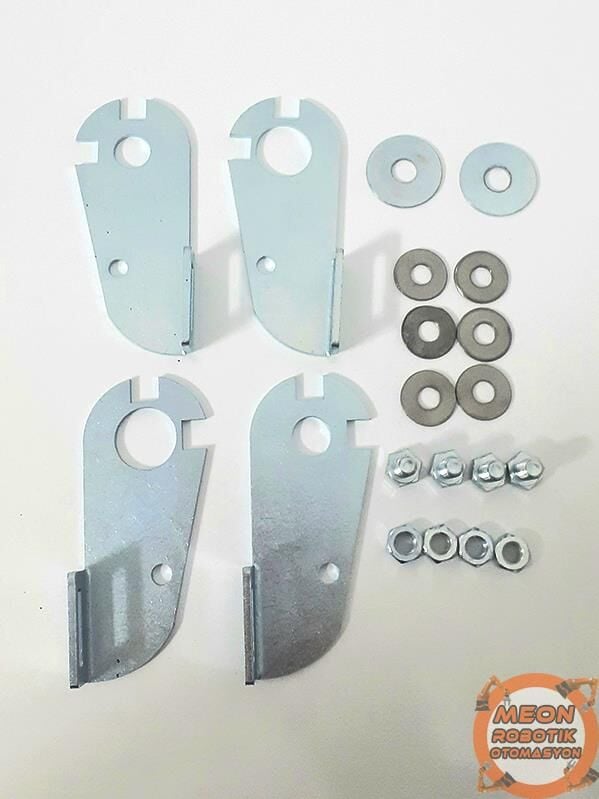

Hareketli Kablo Kanalı Bağlantı Ayakları

Kablo kanalının sabit ve hareketli uçlarının makineye bağlanması için kanal serisine uygun bağlantı ayakları kullanılmalıdır. Bağlantı ayakları kanalın doğru yönde hareket etmesine ve montaj sırasında hizasını korumasına yardımcı olur.

CKS CK35 serisinde metal bağlantı ayakları tercih edilebilirken ekonomik seri modeller için kendi serisine uygun ekonomik bağlantı ayakları kullanılmalıdır. Farklı marka ve serilerin bağlantı ölçüleri aynı olmayabileceğinden uyumluluk satın alma öncesinde kontrol edilmelidir.

35’lik Kablo Kanalı Montajı

1. Kanalın sabit ve hareketli bağlantı noktaları belirlenmelidir.
2. Bükülme ve hareket yönü kontrol edilmelidir.
3. Bağlantı ayakları düz ve sağlam bir yüzeye monte edilmelidir.
4. Kablolar kanal içerisine aşırı gergin yerleştirilmemelidir.
5. Kablolar çok gevşek bırakılarak üst üste binmesine izin verilmemelidir.
6. Güç ve sinyal kabloları mümkün olduğunca ayrılmalıdır.
7. Farklı çap ve ağırlıktaki hatlar için ayırıcı kullanılmalıdır.
8. Kabloların kanal çıkış noktalarındaki çekme yükü azaltılmalıdır.
9. Kanalın hareket güzergâhında engel bulunmadığı kontrol edilmelidir.
10. İlk test düşük hızda ve tam hareket mesafesinde yapılmalıdır.

CNC Makinelerinde 35’lik Kablo Kanalı Kullanımı

CNC makinelerinde spindle motor, servo motor, step motor, limit switch, enkoder, sensör, takım sıfırlama probu, yağlama sistemi ve pnömatik ekipmanlara ait çok sayıda bağlantı bulunabilir.

Bu bağlantıların X, Y veya Z ekseniyle birlikte hareket etmesi gerektiğinde 35’lik hareketli kablo kanalı kullanılabilir. Farklı iç genişlik seçenekleri sayesinde masaüstü CNC makinelerinden daha büyük endüstriyel sistemlere kadar çeşitli projelere uygun ürün seçilebilir.

Kablo Kanalında Bükülme Yarıçapının Önemi

Bükülme yarıçapı, kanalın kıvrıldığı bölümün ölçüsünü ifade eder. Gereğinden küçük bükülme yarıçapı kabloların fazla zorlanmasına, dış kılıfın çatlamasına ve iletken damarların zamanla kırılmasına neden olabilir.

Gereğinden büyük bükülme yarıçapı ise makine üzerinde daha fazla montaj alanı gerektirir. Bu nedenle kanal seçilirken en kalın veya en hassas kablonun teknik özellikleri esas alınmalıdır.

35’lik Hareketli Kablo Kanalı Bakımı

• Kanal baklalarında çatlak veya deformasyon olup olmadığı kontrol edilmelidir.
• Bağlantı ayaklarının vidaları belirli aralıklarla sıkılmalıdır.
• Kablo dış kılıflarında sürtünme ve aşınma izi aranmalıdır.
• Kabloların kanal içerisinde üst üste binip binmediği incelenmelidir.
• Kanal içerisindeki talaş, toz ve yabancı maddeler temizlenmelidir.
• Kanalın hareket doğrultusu ve hizası kontrol edilmelidir.
• Anormal ses veya titreşim oluşması hâlinde sistem incelenmelidir.

35’lik Hareketli Kablo Kanalı Fiyatları

35’lik hareketli kablo kanalı fiyatları; iç genişlik, marka, seri, bükülme yarıçapı, kanal uzunluğu ve bağlantı ayağı gibi özelliklere göre değişebilir. CKS CK35 açık dizayn, ekonomik seri ve BMK bağlantı ayaklı modeller arasında yapı ve fiyat farklılıkları bulunabilir.

Ürün seçerken yalnızca fiyat karşılaştırması yapılmamalıdır. Gereğinden küçük bir kanal kabloların sıkışmasına ve erken aşınmasına, gereğinden büyük bir kanal ise gereksiz maliyete ve alan kaybına yol açabilir.

Sıkça Sorulan Sorular

35’lik hareketli kablo kanalı ne demektir?

35’lik ifadesi, kanalın yaklaşık 35 mm kullanılabilir iç yüksekliğe sahip olduğunu belirtir. Ürün ölçüsündeki ikinci değer kanalın iç genişliğidir.

35x60 ile 35x100 arasındaki fark nedir?

Her iki modelin iç yüksekliği yaklaşık 35 mm’dir. 35x100 modeli daha geniş olduğu için daha fazla kablo ve hortum taşıma alanı sunar.

Spindle motor kablosu 35’lik kanalda kullanılabilir mi?

Kablonun çapı, minimum bükülme yarıçapı ve kanalın kullanılabilir iç ölçüsü uygun olduğu sürece kullanılabilir.

Pnömatik hortum ile elektrik kablosu aynı kanalda taşınabilir mi?

Uygun iç genişlik ve ayırıcı kullanılması şartıyla birlikte taşınabilir. Hortumların kablolara baskı yapmaması gerekir.

Kablo kanalı tamamen doldurulabilir mi?

Hayır. Kabloların hareket sırasında rahatça bükülebilmesi ve sıkışmaması için kanal içerisinde yeterli boşluk bırakılmalıdır.

CKS ve ekonomik seri bağlantı ayakları aynı mıdır?

Bağlantı ölçüleri ve yapıları farklı olabilir. Kullanılan kanalın marka, seri ve ölçüsüne uygun bağlantı ayağı seçilmelidir.

Açık dizayn kanalın avantajı nedir?

Açık veya açılabilir kanal yapısı, kablo ekleme, çıkarma ve bakım işlemlerini kolaylaştırabilir.

Kanal uzunluğu nasıl belirlenir?

Makinenin hareket stroku, sabit ve hareketli bağlantı konumları, bükülme yarıçapı ve montaj payı birlikte değerlendirilerek belirlenmelidir.

Meon Robotik Otomasyon 35’lik Kablo Kanalı Çözümleri

Meon Robotik Otomasyon 35’lik hareketli kablo kanalı kategorisinde; CNC makineleri, endüstriyel otomasyon uygulamaları, robotik sistemler ve özel makine projeleri için farklı genişliklere sahip kablo taşıma çözümlerini inceleyebilirsiniz.

Projenize uygun ürünü belirlerken kanalın iç yüksekliğini, iç genişliğini, bükülme yarıçapını, kablo ağırlığını, hareket mesafesini ve bağlantı ayağı uyumluluğunu dikkate alabilirsiniz. Doğru kablo taşıma sistemini kullanarak elektrik kablolarını ve hortumları daha düzenli, güvenli ve kontrollü biçimde yönlendirebilirsiniz.
