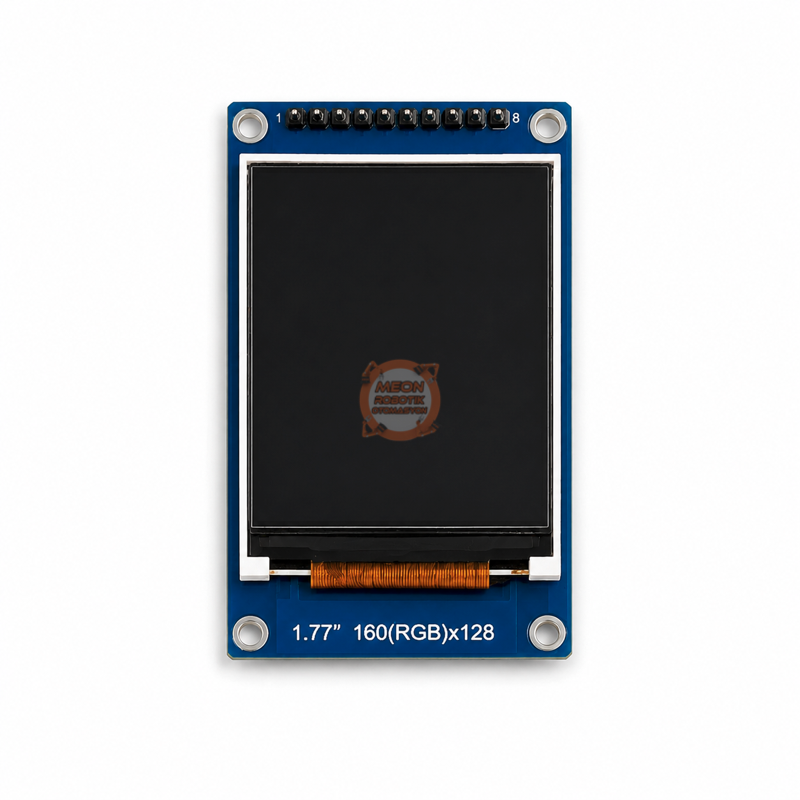

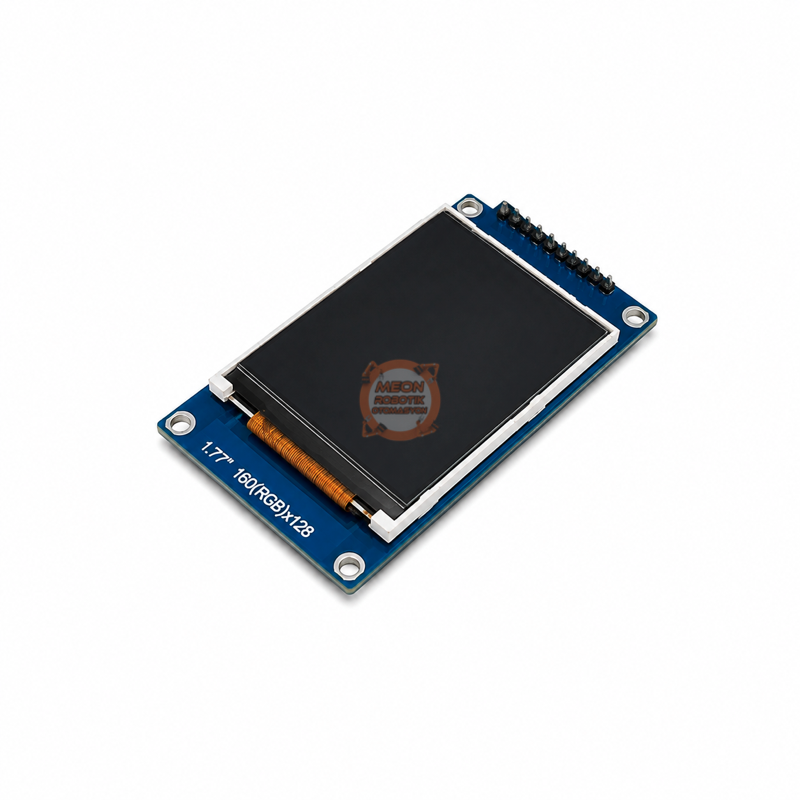

1.77 İnç TFT LCD Ekran 128x160 - SPI ST7735 Modülü

TFT LCD ekran modülü, 1.77 inç ekran boyutuna ve 128 × 160 piksel çözünürlüğe sahip kompakt renkli bir görüntüleme modülüdür. ST7735 ekran kontrolcüsü üzerinden SPI haberleşme kullanarak mikrodenetleyiciden gönderilen metin, grafik, ikon ve ölçüm verilerinin görüntülenmesini sağlar. Küçük boyutu sayesinde robotik uygulamalarda, taşınabilir elektronik cihazlarda, ölçüm sistemlerinde, IoT projelerinde ve kompakt kullanıcı arayüzlerinde kullanılabilir.

Modülün bağlantıları tek sıralı 8 pinli header üzerinden alınır. Kart üzerindeki pinler GND, VCC, SCK, SDA, RES, RS, CS ve LEDA olarak işaretlenmiştir. SPI haberleşmesinde SCK saat sinyali, SDA ise MOSI veri hattı olarak kullanılır. RS pini veri/komut seçimini, CS pini ekran seçimini, RES pini ise donanımsal reset işlemini gerçekleştirir.

Modül 3.3–5 V DC VCC beslemesi ile kullanılabilir. Bununla birlikte ST7735 ailesinin dijital I/O yapısı 3.3 V seviyesindedir; bu nedenle 5 V lojik sinyal kullanan mikrodenetleyicilerde SPI ve kontrol hatları için uygun seviye dönüştürme uygulanması tavsiye edilir. Sitronix, ST7735S kontrolcüsünde seri 3 ve 4 hatlı haberleşme desteği bulunduğunu belirtmektedir.

Arduino tarafında ST7735 tabanlı ekranlar için Adafruit ST7735 ve Adafruit GFX kütüphaneleri kullanılabilir. Bu kütüphaneler metin, piksel, çizgi, dikdörtgen, daire ve benzeri grafik işlemlerini destekler.

Öne Çıkan Özellikler

• 1.77 inç renkli TFT LCD ekran
• 128 × 160 piksel çözünürlük
• ST7735 ekran kontrolcüsü
• SPI seri haberleşme
• 3.3–5 V DC VCC besleme
• 8 pinli bağlantı yapısı
• LED arka aydınlatma

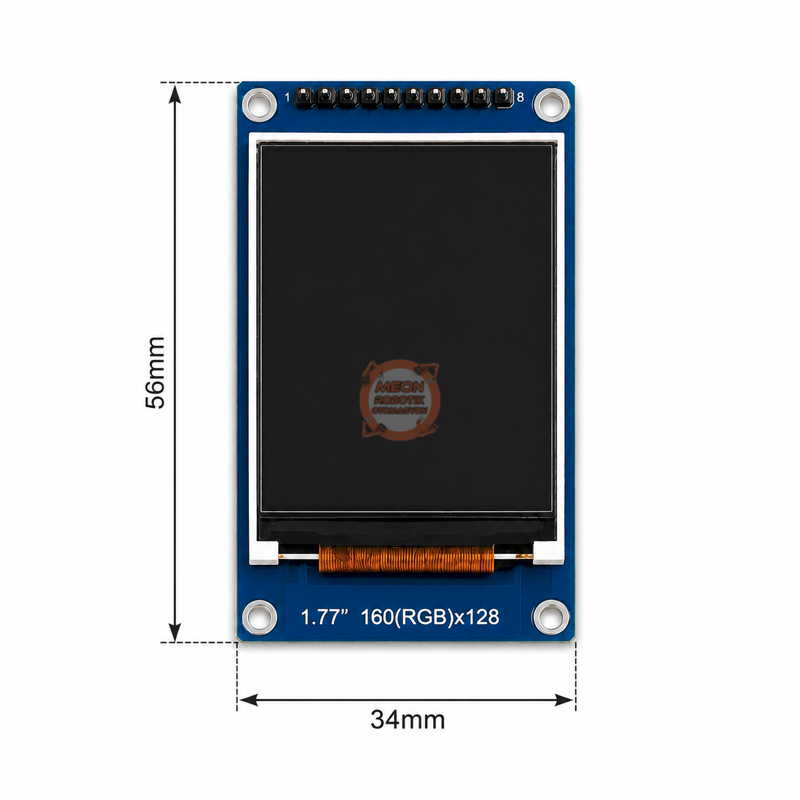

• Kompakt PCB tasarımı
• 4 adet montaj deliği
• Arduino grafik kütüphaneleriyle kullanım desteği

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• ESP32 ve ESP8266 tabanlı IoT uygulamaları
• STM32 geliştirme projeleri
• Sensör verilerinin görüntülenmesi
• Taşınabilir ölçüm cihazları
• Robotik sistemlerin gösterge ekranları
• Batarya ve sistem durum göstergeleri
• Mini kontrol panelleri ve kullanıcı arayüzleri
• DIY elektronik projeleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Uyumluluk ve Kullanım Notları

Modül SPI haberleşme desteğine sahip Arduino, ESP32, ESP8266, STM32 ve benzeri mikrodenetleyici platformlarına entegre edilebilir. Arduino ortamında Adafruit ST7735 ve Adafruit GFX kütüphaneleri kullanılabilir. Adafruit'ın ST7735 örneklerinde 128 × 160 piksel ekranlar SPI üzerinden kontrol edilmektedir.

Not: VCC girişinin 3.3–5 V DC olması, kontrol pinlerinin doğrudan 5 V lojik seviyesine uygun olduğu anlamına gelmez. 5 V lojik çıkış kullanan sistemlerde SCK, SDA, RES, RS ve CS hatlarında uygun lojik seviye dönüştürme kullanılması önerilir. Aynı 8 pinli ST7735S kart yapısını kullanan modüllerde VCC besleme aralığı 3.3–5 V, sinyal seviyesi ise 3.3 V olarak belirtilmektedir.

Paket İçeriği

• 1 adet 1.77 İnç TFT LCD Ekran 128x160 - SPI ST7735 Modülü
