Endüstriyel Röleler ve Otomasyon Sistemlerinde Röle Kullanımı

Endüstriyel röleler, düşük güçlü bir kontrol sinyali aracılığıyla farklı gerilim ve akım seviyelerindeki elektrik devrelerinin açılıp kapatılmasını sağlayan elektromekanik kumanda elemanlarıdır. PLC çıkışlarının korunması, motorların ve kontaktörlerin kontrol edilmesi, alarm devrelerinin yönetilmesi, sinyallerin çoğaltılması ve elektrik panolarında devre izolasyonu sağlanması gibi pek çok uygulamada kullanılır.

Standart bir elektromekanik röle; bobin, hareketli kontak mekanizması, ortak kontak, normalde açık kontak ve normalde kapalı kontak bölümlerinden meydana gelir. Röle bobinine uygun kontrol gerilimi uygulandığında kontakların konumu değişir ve bağlı devre kontrol edilir. Bu yapı sayesinde PLC, sensör, zaman rölesi veya kontrol kartı gibi düşük akımlı cihazlar üzerinden daha yüksek akım taşıyan yüklerin güvenli biçimde anahtarlanması mümkün olur.

Meon Robotik Otomasyon endüstriyel röle kategorisinde; 24 V DC ve 220 V AC bobin gerilimlerine sahip Omron MY serisi röleler, 8 pinli ve 14 pinli modeller, DPDT ve 4PDT kontak yapıları, DIN raya monte edilebilen röle soketleri ve soketli güç rölesi seçenekleri bulunmaktadır. Uygun model belirlenirken yalnızca bobin gerilimine değil; kontak sayısına, kontak akımına, pin yapısına, yük tipine ve kullanılacak röle soketine de dikkat edilmelidir.

Endüstriyel Röle Çeşitleri

24V DC Bobinli Endüstriyel Röleler

24V DC röle modelleri, özellikle PLC kontrollü otomasyon panolarında yaygın olarak tercih edilir. Birçok endüstriyel sensör, PLC çıkışı ve kontrol sistemi 24 V DC ile çalıştığı için röle bobini doğrudan uygun kontrol devresinden sürülebilir. Omron MY2IN ve MY4IN gibi modeller, makine otomasyonu, sinyal çoğaltma, vana kontrolü, alarm sistemleri ve yardımcı kumanda devrelerinde kullanılabilir.

24 V DC bobinli röle seçerken PLC çıkışının röle bobinini sürebilecek akım kapasitesine sahip olup olmadığı kontrol edilmelidir. Ayrıca DC bobinlerde kutuplama özelliği bulunan LED veya koruma diyotlu modellerde artı ve eksi bağlantı yönüne dikkat edilmelidir.

220V AC Bobinli Endüstriyel Röleler

220V AC röle modelleri, kontrol geriliminin doğrudan şebeke seviyesinden sağlandığı elektrik panolarında kullanılır. Omron MY4IN 220 V AC gibi dört kontaklı modeller; bir kontrol sinyalinin birden fazla devreye aktarılması, durum lambalarının çalıştırılması, kontaktör kontrolü ve yardımcı kilitleme devrelerinin oluşturulması için tercih edilebilir.

AC bobinli rölelerin, 24 V DC kontrol çıkışına doğrudan bağlanmaması gerekir. Bobin geriliminin yanlış seçilmesi rölenin çalışmamasına, bobinin aşırı ısınmasına veya kalıcı olarak zarar görmesine neden olabilir.

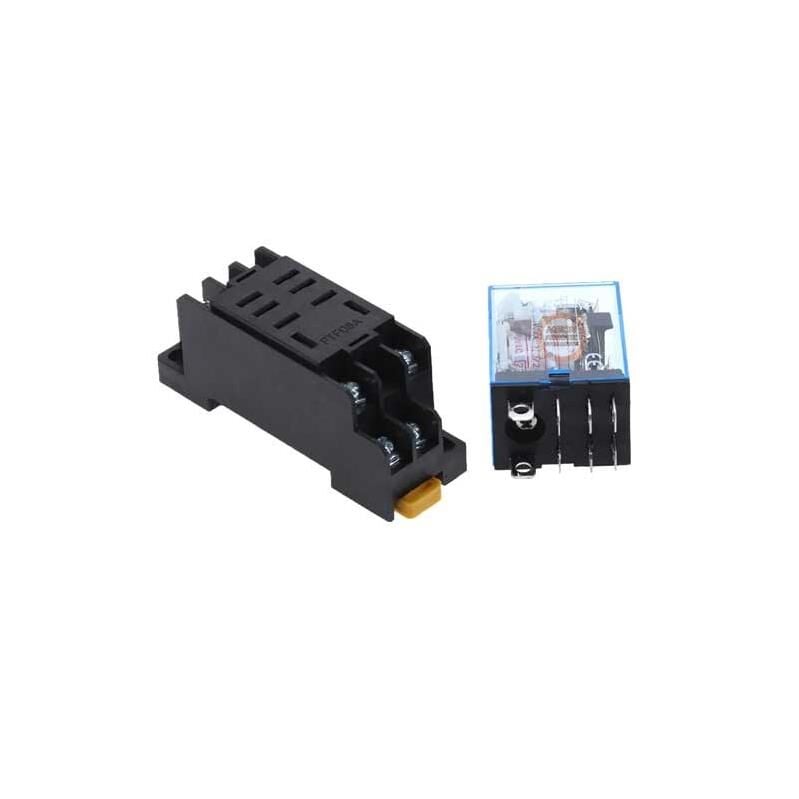

8 Pinli ve İki Kontaklı Röleler

8 pin röle modelleri çoğunlukla iki adet değiştirici kontağa sahip DPDT veya 2CO yapıdadır. Bu rölelerde iki bağımsız devre aynı anda kontrol edilebilir. Omron MY2IN 24 V DC ve LY2N-J gibi modeller bu gruba örnek olarak gösterilebilir.

MY2IN serisi modeller 10 A seviyesine ulaşabilen kontak kapasitesiyle genel kumanda devrelerinde kullanılabilir. LY2N-J modeli ise 24 V DC bobin, 2CO kontak yapısı, 8 pin bağlantı ve 10 A kontak kapasitesiyle sunulan bir 10A güç rölesi seçeneğidir. Soketli modeller bakım sırasında rölenin kablolar sökülmeden değiştirilebilmesini kolaylaştırır.

14 Pinli ve Dört Kontaklı Röleler

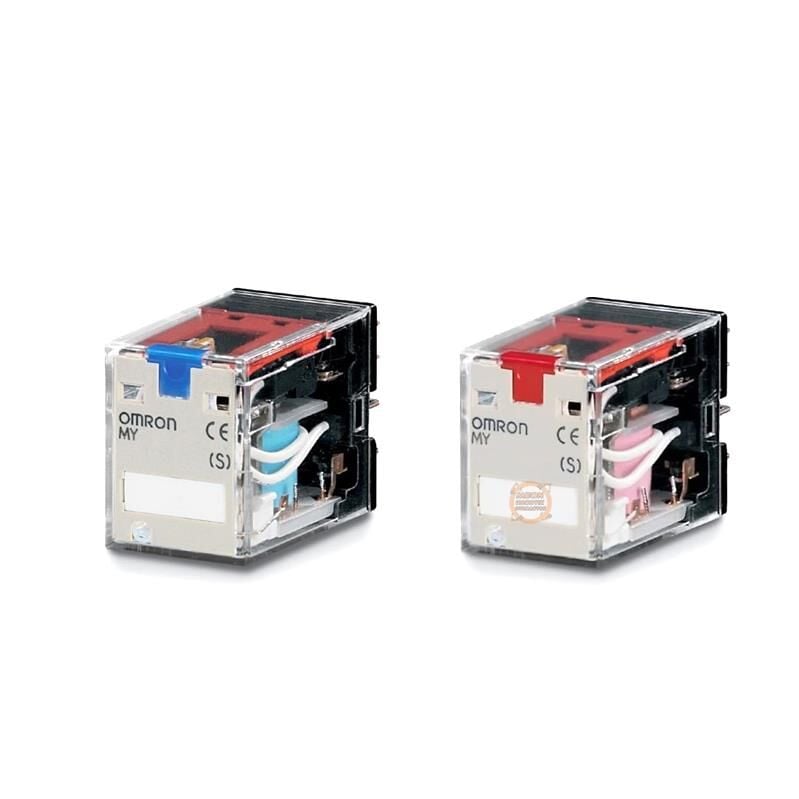

14 pin röle modelleri genellikle dört adet değiştirici kontağa sahip 4PDT veya 4CO yapıdadır. Omron MY4IN modellerinde bulunan dört kontak sayesinde tek bir bobin sinyaliyle birden fazla yardımcı devre eş zamanlı olarak kontrol edilebilir.

Bu yapı; makine hazır sinyali, alarm çıkışı, durum lambası, PLC geri bildirimi ve kontaktör kilitleme devresi gibi farklı görevlerin aynı röle üzerinden yönetilmesini sağlar. Kategorideki MY4IN modelleri 5 A kontak kapasitesi, mekanik indikatör, LED gösterge ve test butonu gibi bakım işlemlerini kolaylaştıran özellikler sunar.

DPDT ve 4PDT Kontak Yapıları

DPDT röle, iki ayrı değiştirici kontağı aynı anda çalıştırır. Her kontak grubunda ortak, normalde açık ve normalde kapalı bağlantılar bulunur. DPDT röleler yön değiştirme, iki devrenin eş zamanlı kontrolü ve kilitleme uygulamalarında kullanılabilir.

4PDT röle ise dört bağımsız değiştirici kontak içerir. Daha fazla yardımcı kontağa ihtiyaç duyulan otomasyon panolarında, bir kontrol sinyalinin birden fazla noktaya dağıtılmasında ve çoklu durum kontrolünde avantaj sağlar.

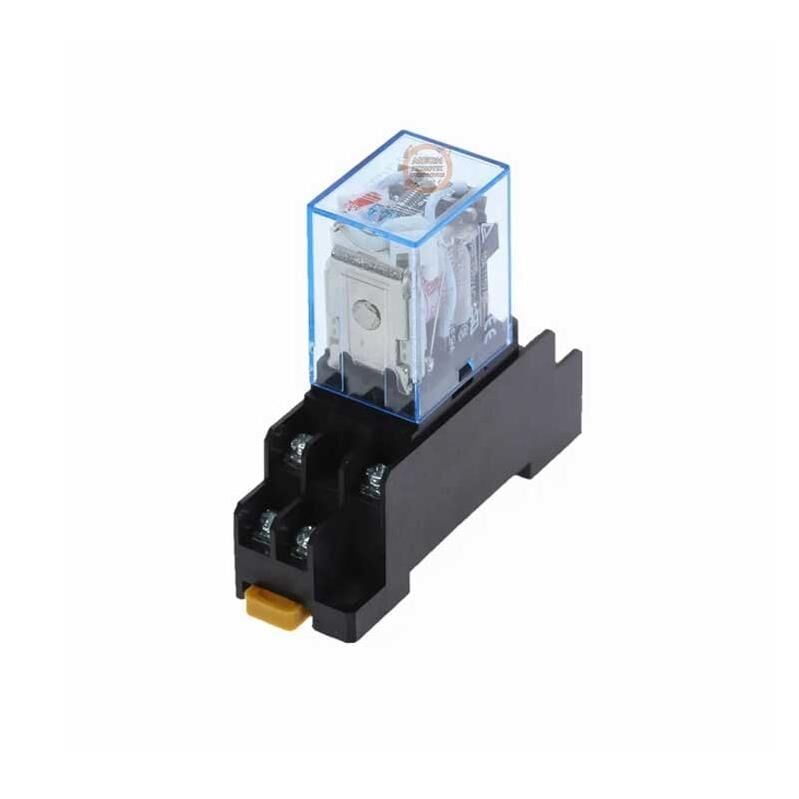

Röle Soketleri ve DIN Ray Montajı

Röle soketi, rölenin elektrik panosuna düzenli, güvenli ve değiştirilebilir biçimde bağlanmasını sağlar. Vidalı bağlantı terminalleri saha kablolarının düzenli şekilde bağlanmasına yardımcı olurken DIN ray uyumlu yapı pano montajını kolaylaştırır.

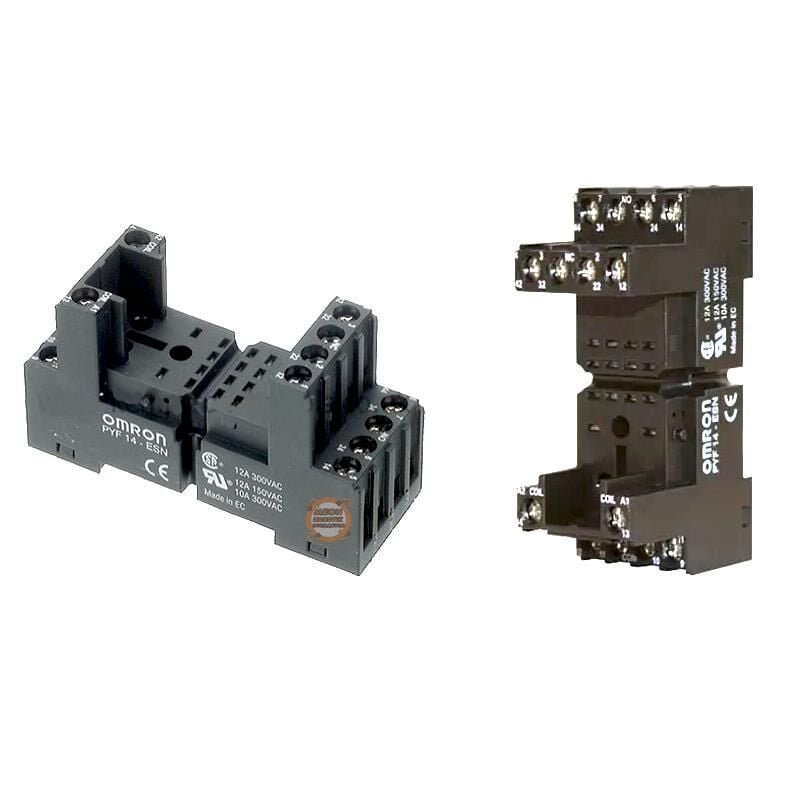

Omron PYF14-ESN-B gibi 14 bacaklı soketler, uyumlu dört kontaklı rölelerin raya montajında kullanılabilir. Sekiz pinli rölelerde ise rölenin pin dizilimine uygun sekiz pinli soket tercih edilmelidir. Soket seçimi yalnızca fiziksel görünüşe göre yapılmamalı; pin sayısı, terminal dizilimi ve üretici uyumluluğu mutlaka kontrol edilmelidir.

Endüstriyel Röle Seçim Rehberi

Bobin Gerilimi

Rölenin bobin gerilimi, kontrol devresinin çıkış gerilimiyle aynı olmalıdır. PLC kontrollü sistemlerde çoğunlukla 24 V DC, şebeke kontrollü kumanda devrelerinde ise 220 V AC bobinli modeller tercih edilir. AC ve DC bobin seçenekleri birbirinin yerine kullanılamaz.

Kontak Akımı ve Yük Tipi

Rölenin üzerinde belirtilen 5 A veya 10 A gibi değerler, belirli test koşullarındaki kontak taşıma kapasitesini ifade eder. Motor, solenoid, kontaktör bobini ve transformatör gibi endüktif yüklerde ilk kalkış akımı ve anahtarlama arkı daha yüksek olabilir. Bu nedenle seçilen kontrol rölesi için güvenlik payı bırakılmalı ve yükün AC veya DC olması dikkate alınmalıdır.

Kontak Sayısı

İki devre kontrol edilecekse 2CO veya DPDT, üç ya da dört farklı yardımcı sinyal gerekiyorsa 4CO veya 4PDT yapılı modeller değerlendirilebilir. Gereğinden fazla kontak seçmek pano alanını ve maliyeti artırabilir; yetersiz kontak sayısı ise ek röle kullanılmasını gerektirir.

Pin Sayısı ve Soket Uyumluluğu

Rölenin 8 veya 14 pinli olması, kullanılacak soketi doğrudan belirler. Röle ile soketin mekanik olarak birbirine takılması tek başına yeterli değildir. Terminal numaraları, kontak şeması ve bobin bağlantıları teknik doküman üzerinden doğrulanmalıdır.

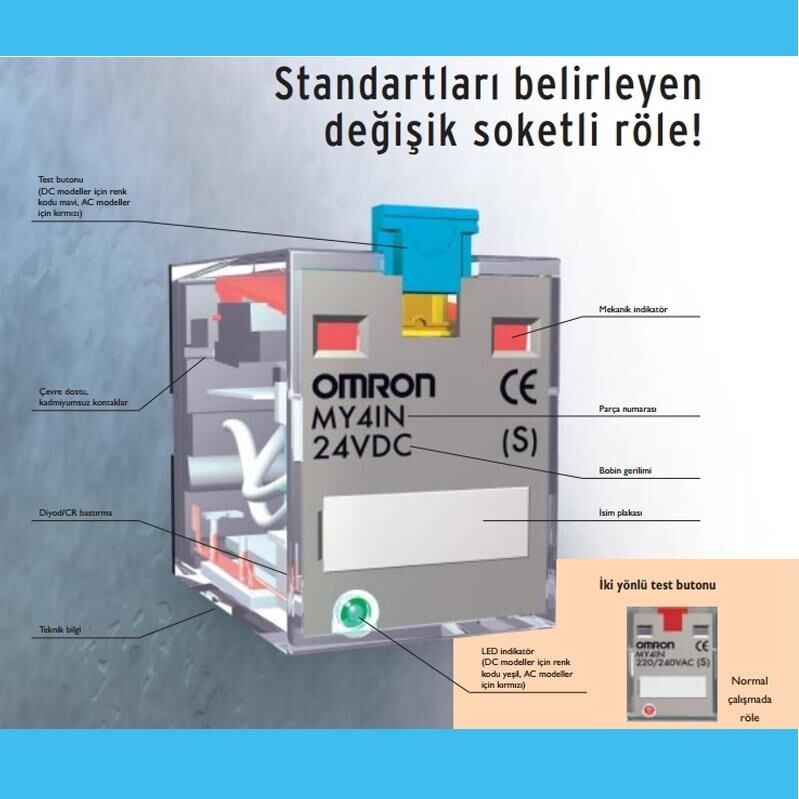

LED, Test Butonu ve Mekanik Gösterge

LED göstergeli modeller bobine enerji gelip gelmediğinin hızlıca görülmesini sağlar. Mekanik indikatör kontak mekanizmasının konumunu gösterirken test butonu devreye geçici olarak müdahale edilmesine yardımcı olabilir. Bu özellikler özellikle bakım ve arıza tespit işlemlerinde önemli kolaylık sağlar.

Endüstriyel Rölelerin Kullanım Alanları

• PLC çıkışlarının elektriksel olarak izole edilmesi ve korunması
• Kontaktör, solenoid vana ve küçük güçlü motor kontrolü
• CNC makineleri ve üretim hatlarının kumanda panoları
• Isıtma, soğutma ve havalandırma sistemleri
• Alarm, ikaz lambası ve sesli uyarı devreleri
• Pompa, fan ve kompresör yardımcı kontrol devreleri
• Asansör, yürüyen sistem ve kapı otomasyonları
• Paketleme, dolum ve etiketleme makineleri
• Jeneratör, enerji dağıtım ve transfer panoları
• Sensör sinyallerinin çoğaltılması ve farklı devrelere aktarılması

Endüstriyel Röle Kullanmanın Avantajları

• Düşük güçlü kontrol sinyaliyle farklı yüklerin anahtarlanmasını sağlar.
• Kontrol devresi ile yük devresi arasında elektriksel izolasyon oluşturur.
• Birden fazla NO ve NC kontak sayesinde esnek devre tasarımı sunar.
• Soketli yapıda arızalı röle hızlı ve kolay şekilde değiştirilebilir.
• LED ve mekanik göstergeler arıza tespit süresini kısaltır.
• DIN ray montajı pano içinde düzenli yerleşim sağlar.
• PLC çıkışlarının doğrudan yüksek akım veya endüktif yüke bağlanmasını önler.
• Kilitleme, sinyal çoğaltma ve yardımcı kontak uygulamalarını kolaylaştırır.

Sıkça Sorulan Sorular

24V DC röle ile 220V AC röle arasındaki fark nedir?

Temel fark bobinin çalışma gerilimidir. 24 V DC röle doğru akımla, 220 V AC röle alternatif akımla çalışır. Kontakların anahtarlayabileceği yük değeri ise ayrıca ürün teknik bilgilerinden kontrol edilmelidir.

5A röle yerine 10A röle kullanılabilir mi?

Bobin gerilimi, kontak yapısı, soket bağlantısı ve yük tipi uyumluysa daha yüksek kontak kapasiteli bir model değerlendirilebilir. Ancak yalnızca amper değerine bakılarak değişim yapılmamalıdır.

8 pin ve 14 pin röle arasındaki fark nedir?

8 pinli modeller çoğunlukla iki değiştirici kontağa, 14 pinli modeller ise dört değiştirici kontağa sahiptir. Kontak sayısı arttıkça aynı bobin sinyaliyle kontrol edilebilecek bağımsız devre sayısı da artar.

Endüstriyel röle doğrudan motor çalıştırabilir mi?

Küçük yüklerde teknik değerler uygun olduğunda kullanılabilir. Yüksek güçlü motorlarda ise röle genellikle kontaktör bobinini kontrol etmek için kullanılır. Motorun doğrudan röle kontağına bağlanması kontakların kısa sürede zarar görmesine neden olabilir.

Röle soketi kullanmak zorunlu mudur?

Fişli tip endüstriyel rölelerde uygun soket kullanılması bağlantı güvenliği ve bakım kolaylığı açısından tavsiye edilir. Soket sayesinde pano kabloları sökülmeden yalnızca röle değiştirilebilir.

DPDT röle ne anlama gelir?

DPDT, iki kutuplu ve iki konumlu kontak yapısını ifade eder. Röle içinde iki ayrı değiştirici kontak bulunur ve bu kontaklar bobine enerji verildiğinde eş zamanlı olarak konum değiştirir.

PLC çıkışına röle neden bağlanır?

Röle, PLC çıkışını yüksek akımdan ve endüktif yüklerin oluşturabileceği elektriksel darbelerden korumaya yardımcı olur. Aynı zamanda kontrol ve yük devreleri arasında izolasyon sağlar.

Meon Robotik Otomasyon Endüstriyel Röle Çözümleri

Meon Robotik Otomasyon; elektrik panoları, CNC makineleri, üretim sistemleri ve özel otomasyon projeleri için farklı bobin gerilimlerine, kontak sayılarına ve akım kapasitelerine sahip Omron röle, genel amaçlı röle, güç rölesi ve röle soketi seçenekleri sunar.

Projenize uygun DIN ray röle veya soketli röle seçerken bobin gerilimi, kontak akımı, pin sayısı ve soket uyumluluğunu ürün teknik bilgileri üzerinden karşılaştırabilirsiniz. Doğru seçilen bir endüstriyel röle, kontrol sisteminin daha güvenilir, düzenli ve kolay servis edilebilir hale gelmesine katkı sağlar.
