Pens ve Somun Takımları ile Hassas CNC Takım Bağlama

Pens ve somun takımları; freze, matkap, gravür ucu ve diğer döner kesici takımların spindle motor, takım tutucu veya motor miline güvenli biçimde bağlanmasını sağlayan hassas bağlantı ekipmanlarıdır. Kesici takımın merkezlenmesi, sıkı şekilde tutulması ve yüksek devirlerde kararlı çalışması doğrudan kullanılan pensin, somunun ve takım tutucunun kalitesine bağlıdır.

Özellikle CNC router, masaüstü CNC, metal işleme merkezi, ahşap işleme makinesi, gravür sistemi ve otomatik takım değiştirmeli makinelerde doğru CNC pens seçimi büyük önem taşır. Uygun olmayan pens çapı, yanlış somun kullanımı veya yetersiz sıkma; takımın kaymasına, salgının artmasına, yüzey kalitesinin bozulmasına ve kesici takımın erken aşınmasına neden olabilir.

Meon Robotik Otomasyon pens ve somun kategorisinde farklı spindle ve takım tutucu sistemleriyle uyumlu ER11 pens, ER16 pens, ER20 pens, ER25 pens ve ER32 pens seçeneklerinin yanı sıra pens setleri, pens somunları, UM anahtarları ve motor şaft tutucu çözümleri sunar. Böylece hem tek bir kesici çapı için pens arayan kullanıcılar hem de farklı takımlarla çalışan işletmeler ihtiyaçlarına uygun ürünü seçebilir.

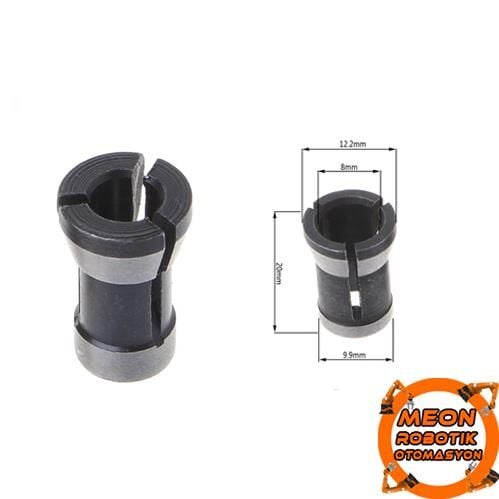

Pens ve Somun Çeşitleri

ER11 Pens ve Motor Şaft Tutucular

ER11 pens sistemleri kompakt yapıları nedeniyle küçük spindle motorlarda, mini CNC makinelerinde, PCB kazıma sistemlerinde ve hobi tipi gravür uygulamalarında yaygın olarak kullanılır. Küçük çaplı kesici takımların hassas biçimde bağlanmasına imkân tanır. İnce frezeler, gravür uçları, PCB kazıma uçları ve küçük matkap uçlarıyla çalışılan uygulamalarda uygun bir çözümdür.

Kategoride yer alan ER11 motor şaft tutucu ve pens modelleri; 5 mm, 8 mm ve 10 mm gibi farklı motor mili çaplarına uygun seçenekler sunar. Bu ürünler, uyumlu bir DC motor veya spindle mili üzerine bağlanarak motorun pensli takım tutma sistemine dönüştürülmesine yardımcı olur. Motor mili çapı ile şaft tutucunun iç çapı kesinlikle aynı olmalıdır.

ER16 Pens Çeşitleri ve Pens Setleri

ER16 pens, ER11 sistemlere göre daha geniş takım çaplarını destekleyen ve kompakt yapısını koruyan bir pens grubudur. Masaüstü CNC router makineleri, küçük metal işleme sistemleri ve orta güçlü spindle uygulamalarında tercih edilebilir.

Tekli pens seçeneklerinin yanında farklı çapları bir araya getiren ER16 pens seti, sık sık kesici takım değiştiren kullanıcılar için avantaj sağlar. 3 mm ile 10 mm arasındaki farklı takım saplarının kullanılabildiği setler; atölyelerde, prototip üretiminde ve bakım birimlerinde ayrı ayrı pens satın alma ihtiyacını azaltır.

ER20 Pens Çeşitleri ve Pens Somunları

ER20 pens, CNC router ve spindle motor uygulamalarında en sık kullanılan pens tiplerinden biridir. 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm ve 12 mm gibi farklı kesici takım sap çapları için seçenekler bulunabilir. Ahşap, plastik, pleksi, alüminyum ve kompozit malzemelerin işlenmesinde kullanılan pek çok freze ucuyla uyumludur.

Farklı çapları birlikte kullanmak isteyen işletmeler için ER20 pens seti ekonomik ve düzenli bir çözüm oluşturur. ER20 3-13 mm pens setleri, geniş takım çeşitliliği bulunan CNC atölyelerinde operatörün doğru pens çapına hızlı şekilde ulaşmasını sağlar.

ER20 pens somunu, pensin takım tutucu veya spindle koniğine çekilmesini sağlayarak kesici takımın sıkılmasına yardımcı olur. Somun seçilirken yalnızca ER serisine değil, spindle üzerindeki somun tipi ve diş yapısına da dikkat edilmelidir.

ER25 Pens Çeşitleri ve Pens Setleri

ER25 pens, daha büyük takım çaplarının kullanıldığı CNC freze, router ve endüstriyel işleme uygulamalarına uygundur. 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 14 mm ve 16 mm gibi farklı çap seçenekleri sayesinde geniş bir kesici takım grubuyla çalışma imkânı sunar.

ER25 pens seti, farklı çaplarda parmak freze, matkap veya işleme takımı kullanan üretim alanlarında takım değiştirme sürecini kolaylaştırır. Uyumlu ER25 pens somunu ve ER25 UM anahtar ile birlikte kullanıldığında güvenli ve kontrollü bir sıkma sistemi elde edilir.

ER32 Pens Çeşitleri ve Pens Setleri

ER32 pens, yüksek güçlü spindle motorlarda ve daha büyük çaplı kesici takımların kullanıldığı uygulamalarda tercih edilen geniş kapasiteli pens sistemlerinden biridir. 3 mm ile 16 mm arasındaki çeşitli takım sap çaplarına uygun modeller bulunabilir.

ER32 pens seti, CNC işleme merkezleri, ağır hizmet tipi router makineleri ve profesyonel atölyeler için geniş takım uyumluluğu sağlar. ER32 sistemlerde pens, somun ve takım tutucu arasındaki uyum; kesici takım salgısının azaltılması ve yüksek devir kararlılığının korunması açısından önemlidir.

Pens Somunları ve UM Anahtarlar

Pens somunu, pensi takım tutucu gövdesine doğru çekerek kesici takımın çevresel olarak sıkılmasını sağlar. ER16, ER20, ER25 ve ER32 gibi her pens serisinin kendine uygun somun ölçüsü bulunur. Farklı seri pens ve somunların birbirleriyle kullanılması mümkün değildir.

UM anahtar modelleri, pens somunlarının kontrollü şekilde sıkılması ve sökülmesi için kullanılır. ER25, ER32 ve ER40 gibi farklı somun ölçülerine uygun anahtar seçenekleri mevcuttur. Silikon saplı pens anahtarları, sıkma sırasında daha rahat kavrama ve kontrollü kuvvet uygulama avantajı sunabilir.

HSK63F ER32 ve ER40 Takım Tutucular

HSK63F takım tutucular, otomatik takım değiştirme sistemine sahip CNC makinelerinde kullanılan hassas bağlantı ekipmanlarıdır. HSK63F ER32 takım tutucu ve ER40 takım tutucu modelleri, uyumlu pens ve kesici takımların iş miline bağlanmasını sağlar.

HSK takım tutucu seçilirken makinenin spindle bağlantı standardı, pens serisi, maksimum takım çapı, balans gereksinimi ve çalışma devri birlikte değerlendirilmelidir. HSK63F bağlantıya sahip olmayan bir spindle sisteminde bu takım tutucular kullanılamaz.

Pens ve Somun Takımı Seçim Rehberi

Spindle ve Takım Tutucu Serisini Kontrol Edin

Ürün seçiminde ilk kontrol edilmesi gereken kriter, makinede kullanılan pens sistemidir. Spindle motor ER20 sistemle çalışıyorsa ER16, ER25 veya ER32 pens kullanılamaz. Pens, somun ve takım tutucu aynı ER serisine ait olmalıdır.

Kesici Takım Sap Çapını Ölçün

Pens ölçüsü, kesici takımın kesici ağız çapına göre değil sap çapına göre belirlenir. Örneğin kesici kısmı 4 mm olan bir frezenin sapı 6 mm olabilir. Bu durumda 4 mm değil, 6 mm pens seçilmelidir. Takım sapı tercihen kumpas veya mikrometreyle ölçülmelidir.

Salgı ve Hassasiyet Değerini Dikkate Alın

Kesici takımın merkezden kaçık dönmesi salgı olarak ifade edilir. Yüksek salgı; titreşim, ses, takım kırılması ve düşük yüzey kalitesi oluşturabilir. Hassas gravür, PCB işleme ve küçük çaplı frezeleme işlemlerinde kaliteli ve doğru ölçülü pens kullanımı daha da önem kazanır.

Tekli Pens mi, Pens Seti mi?

Yalnızca tek takım çapıyla çalışan makineler için tekli pens yeterli olabilir. Birden fazla kesici çapı kullanılan atölyelerde ise pens takımı veya pens seti tercih etmek daha avantajlıdır. Set halinde ürün kullanımı takım değişimlerini kolaylaştırır ve yanlış ölçüde pens kullanılma riskini azaltır.

Somun ve Anahtar Uyumluluğunu Doğrulayın

Somun yalnızca pens serisine göre değil, takım tutucu üzerindeki diş ve gövde yapısına göre de seçilmelidir. Aynı şekilde UM anahtar, kullanılan somunun dış ölçüsüne uygun olmalıdır. Somunu pense zarar verebilecek pense, boru anahtarı veya benzeri el aletleriyle sıkmak önerilmez.

Pens ve Somun Takımlarının Kullanım Alanları

• CNC router ve ahşap işleme makineleri
• Masaüstü CNC ve hobi CNC sistemleri
• Metal işleme ve kalıp üretim makineleri
• PCB kazıma ve elektronik prototipleme makineleri
• Pleksi, plastik ve kompozit kesim uygulamaları
• Reklam ve tabela üretim makineleri
• Gravür, yazı ve desen işleme sistemleri
• Otomatik takım değiştirmeli CNC makineleri
• Mini spindle ve DC motor tabanlı işleme sistemleri
• Matkap, parmak freze ve karbür uç bağlama uygulamaları

Pens Sistemlerinin Avantajları

• Kesici takımın çevresel olarak dengeli sıkılmasını sağlar.
• Doğru kullanıldığında takım salgısının azaltılmasına yardımcı olur.
• Farklı kesici takım çaplarının aynı spindle sisteminde kullanılmasını mümkün kılar.
• Takım değiştirme işlemlerini hızlı ve pratik hale getirir.
• Yüksek devirli spindle motor uygulamalarına uyum sağlar.
• Kesici takımın kayma ve yerinden çıkma riskini azaltır.
• Daha düzgün yüzey kalitesi ve kararlı kesim performansı elde edilmesine yardımcı olur.
• Pens setleri sayesinde geniş takım çapı seçeneği sunar.

Sıkça Sorulan Sorular

ER11, ER16, ER20, ER25 ve ER32 arasındaki fark nedir?

Bu ifadeler pens sisteminin seri ve gövde büyüklüğünü belirtir. Seri büyüdükçe genellikle desteklenen maksimum takım sap çapı da artar. Ancak seçim yalnızca takım çapına göre değil, spindle veya takım tutucunun desteklediği ER serisine göre yapılmalıdır.

ER20 spindle motora ER25 pens takılabilir mi?

Hayır. ER20 ve ER25 penslerin ölçüleri, açıları ve somun yapıları farklıdır. ER20 spindle veya takım tutucuda yalnızca uyumlu ER20 pens ve ER20 somun kullanılmalıdır.

6 mm freze ucu için hangi pens kullanılmalıdır?

Freze ucunun sap çapı 6 mm ise 6 mm pens kullanılmalıdır. Kesici bölümün çapı farklı olsa bile seçim her zaman takımın pens içine giren sap kısmına göre yapılır.

Pens somunu ne kadar sıkılmalıdır?

Somun, kesici takımın kaymasını önleyecek kadar sıkılmalı ancak aşırı kuvvet uygulanmamalıdır. Mümkün olduğunda üreticinin önerdiği tork değerine ve uygun pens anahtarına göre sıkma yapılmalıdır. Aşırı sıkma pensin, somunun veya takım tutucunun zarar görmesine neden olabilir.

Pens içerisine kesici takım ne kadar yerleştirilmelidir?

Takım sapı, güvenli tutuş sağlayacak yeterli derinlikte yerleştirilmelidir. Kesici ağızlar pensin içine sokulmamalı ve takım yalnızca çok kısa bir bölümden sıkılmamalıdır. Gereğinden fazla dışarıda bırakılan takım titreşim ve salgıyı artırabilir.

Pens neden kesici takımı sıkmıyor?

Yanlış pens çapı, aşınmış pens, uyumsuz somun, kirli konik yüzey veya yanlış montaj bu soruna neden olabilir. Pensin önce somuna oturtulması, ardından somunla birlikte takım tutucuya takılması gerekir. Takım bağlama yüzeyleri temiz ve talaşsız olmalıdır.

Pens temizliği nasıl yapılmalıdır?

Pens, somun ve takım tutucu yüzeylerinde talaş, yağ kalıntısı veya reçine birikmemelidir. Parçalar uygun temizleyiciyle temizlenip kurutulmalı, yüzeylerde çatlak, ezilme veya aşınma olup olmadığı düzenli olarak kontrol edilmelidir.

Meon Robotik Otomasyon Pens ve Somun Çözümleri

Meon Robotik Otomasyon; hobi tipi CNC uygulamalarından profesyonel üretim makinelerine kadar farklı sistemlere uygun pens ve somun takımları sunar. ER11, ER16, ER20, ER25 ve ER32 pens seçenekleri; tekli ölçüler, kapsamlı pens setleri, uyumlu pens somunları ve UM anahtar modelleriyle birlikte değerlendirilebilir.

Doğru pens sistemi seçimi; kesici takım ömrünü, işleme hassasiyetini ve makinenin genel performansını doğrudan etkiler. Ürün seçiminden önce spindle modeli, ER serisi, kesici takım sap çapı ve somun yapısı kontrol edilmelidir. Meon Robotik Otomasyon ürün seçeneklerini inceleyerek CNC makineniz ve işleme uygulamanız için uygun takım bağlama ekipmanlarına ulaşabilirsiniz.
