V Kanal CNC Uç Bıçakları ve Karbür Freze Çeşitleri

V kanal CNC uç bıçakları; ahşap, MDF, suntalam, kompakt laminat, plastik, pleksi ve uygun kompozit malzemeler üzerinde açılı kanal oluşturmak, yazı işlemek, dekoratif desen hazırlamak ve kenarlara pah vermek amacıyla kullanılan özel geometrili kesici takımlardır. Kesici kısmın V biçiminde tasarlanması, CNC tezgâhının ilerleme derinliğine bağlı olarak farklı genişliklerde ve belirginlikte kanallar oluşturmasına imkân verir.

Bu takımlar özellikle reklamcılık, tabela üretimi, mobilya imalatı, dekoratif panel işleme, kalıp uygulamaları ve CNC gravür çalışmalarında tercih edilir. Doğru açıya ve uygun kesici geometriye sahip bir CNC V kanal freze, hem ince yazı detaylarında hem de geniş dekoratif oluklarda kontrollü bir yüzey elde edilmesine yardımcı olur. Meon Robotik Otomasyon kategorisinde 30 derece gravür uçları, 60 ve 90 derece V oluk frezeleri, pah takımları ve farklı işleme ihtiyaçlarına yönelik karbür kesici seçenekleri bulunmaktadır. Kategorideki ürün çeşitliliği; hassas gravürden geniş kanal açmaya, kenar kırmadan dekoratif işlemeye kadar farklı uygulamalara çözüm sunar. :contentReference[oaicite:0]{index=0}

V Kanal CNC Uç Bıçağı Çeşitleri

30 Derece PCB, Gravür ve Yazı CNC Uçları

30 derece CNC gravür ucu, dar çizgilerin, küçük harflerin, ince desenlerin ve hassas yüzey detaylarının işlenmesinde kullanılan sivri uçlu bir kesicidir. Küçük uç çapına sahip modeller, CNC tezgâhında düşük paso değerleriyle çalıştırıldığında ince ve net çizgiler oluşturabilir. PCB yüzey kazıma, ahşap üzerine yazı yazma, pantoğraf çalışmaları, seri numarası işleme ve dekoratif desen uygulamalarında kullanılabilir.

Kategoride 3 mm saplı 30 derece CNC ucu ile 4 mm saplı, 30 derece ve 0,1 mm uç özellikli V tip kesici alternatifleri yer almaktadır. Sap çapı seçiminde kullanılan pens ölçüsü mutlaka kontrol edilmelidir. 3 mm saplı bir takım için uygun pens kullanılmalı; 4 mm saplı takım ise doğrudan uyumlu 4 mm pensle bağlanmalıdır. :contentReference[oaicite:1]{index=1}

60 Derece V Oluk Karbür Frezeler

60 derece V kanal freze, ince ve orta genişlikte kanalların açılması için dengeli bir açı sunar. 30 derece uçlara kıyasla daha geniş bir kesim izi meydana getirirken 90 derece takımlara göre daha dar ve derin bir kanal oluşturabilir. Ahşap yazı işleme, MDF dekorasyon uygulamaları, mobilya kapaklarına desen açma ve yönlendirme levhalarının hazırlanması gibi işlemlerde tercih edilir.

Kategoride bulunan 60 derece V oluk karbür freze; 6 mm sap çapı, 6 mm kesim ölçüsü ve 57 mm toplam boy değerlerine sahiptir. Ürün, ahşap üzerinde yazı yazma ve V kanal açma işlemleri için sunulmaktadır. Takımın 6 mm sap yapısı nedeniyle CNC spindle motorunda kullanılan pensin 6 mm takımlarla uyumlu olması gerekir. :contentReference[oaicite:2]{index=2}

90 Derece V Oluk Karbür Frezeler

90 derece V oluk freze, geniş açılı kanal açma ve dekoratif yüzey işleme uygulamalarında kullanılır. Aynı kesim derinliğinde 60 derece bir uca göre daha geniş kanal meydana getirir. Bu nedenle büyük puntolu yazılarda, panel çizgilerinde, köşe görünümünün belirginleştirilmesinde ve katlama kanalı benzeri işlemlerde avantaj sağlar.

Kategorideki 90 derece karbür kanal freze; ahşap yazı işleme, V kanal açma ve pah yapma uygulamalarına yönelik olarak sunulmaktadır. Ürünün sap çapı 6 mm, kesim ölçüsü 6 mm ve toplam boyu 57 mm’dir. Geniş açılı geometrisi sayesinde dekoratif kanallarda daha açık ve görünür bir profil elde edilebilir. :contentReference[oaicite:3]{index=3}

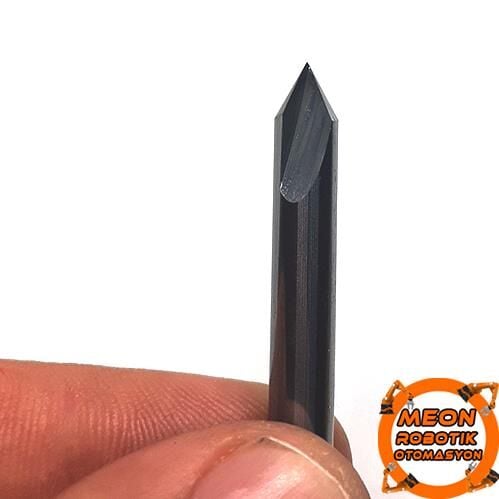

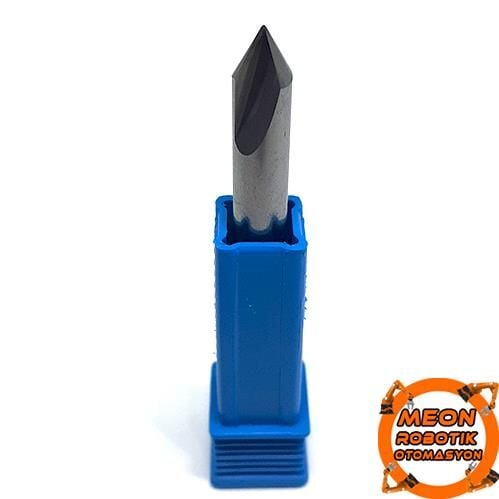

60 ve 90 Derece Karbür Pah Takımları

Karbür pah frezesi, iş parçasının keskin kenarlarını açılı biçimde işlemek, çapakları temizlemek ve dekoratif bir kenar profili oluşturmak için kullanılır. Pah işlemi, parçanın görünümünü iyileştirmenin yanı sıra keskin kenarların azaltılmasına ve montaj öncesinde daha düzgün bir yüzey elde edilmesine yardımcı olur.

60 derece pah takımları daha dik bir geçiş profili oluştururken 90 derece pah takımı daha geniş açılı bir kenar kırma işlemi gerçekleştirir. Uygun model; istenen pah genişliğine, parça kalınlığına ve teknik çizimde belirtilen açıya göre seçilmelidir. CNC programında takım açısının doğru tanımlanması, hedeflenen pah ölçüsünün elde edilmesi açısından önemlidir.

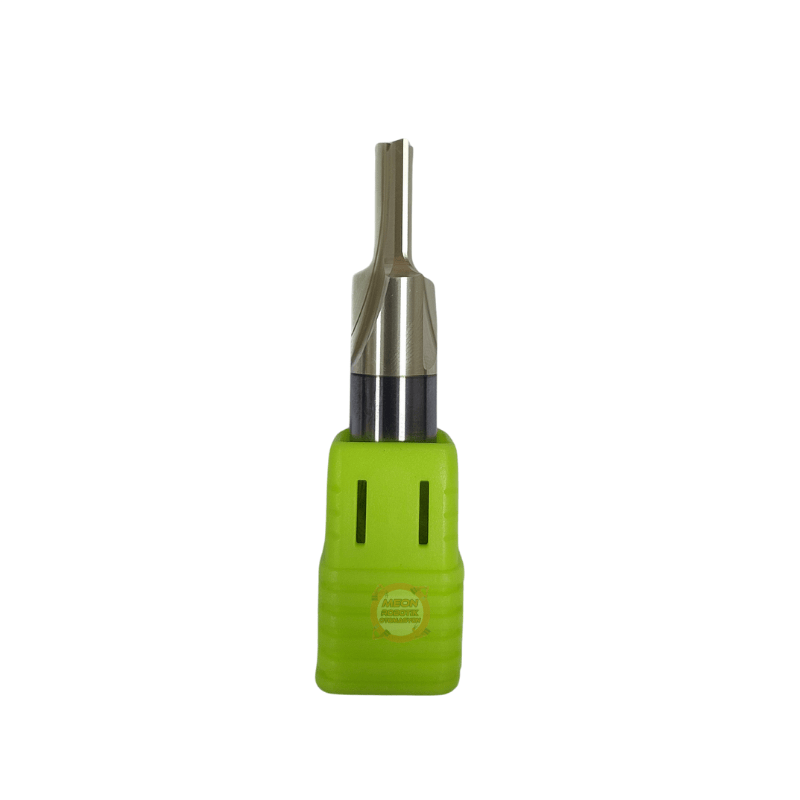

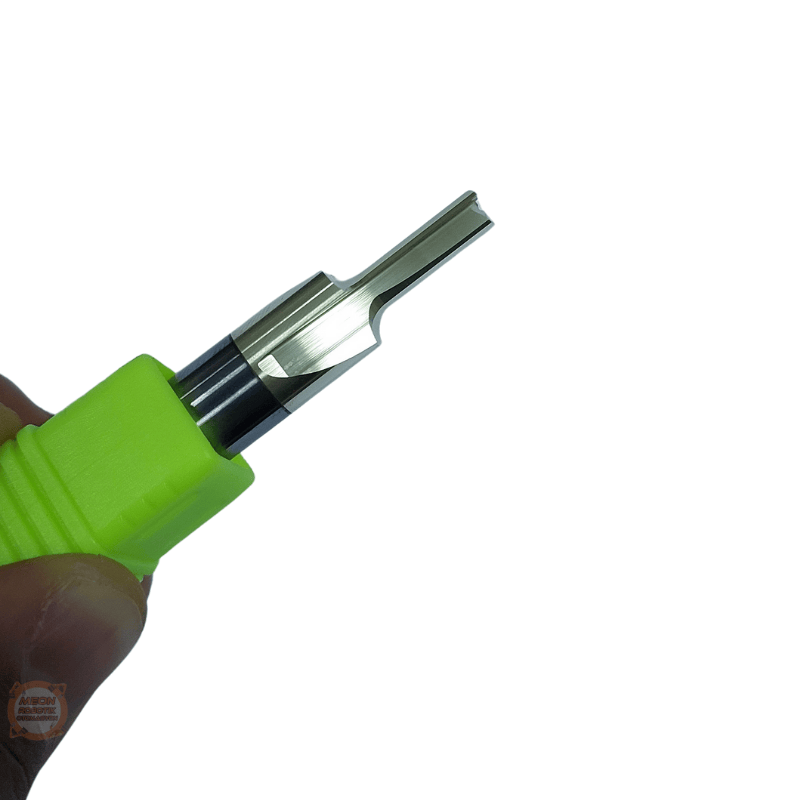

Köşe Radüs ve Ebatlama Karbür Frezeleri

Kategoride V kanal ve pah takımlarının yanında ZRN kaplamalı köşe radüs ebatlama frezesi gibi özel kesiciler de bulunmaktadır. Bu ürünler klasik V kanal işleminden farklı olarak kenar yuvarlama, köşe radüsü oluşturma ve ebatlama operasyonlarında kullanılır. ZRN kaplama, uygun malzeme ve kesim şartlarında sürtünmenin azaltılmasına ve kesici yüzey performansının korunmasına katkıda bulunabilir.

V Kanal CNC Ucu Seçerken Nelere Dikkat Edilmelidir?

Doğru V kanal açma bıçağı seçimi yalnızca takımın açısına göre yapılmamalıdır. İşlenecek malzeme, yazı genişliği, kanal derinliği, spindle devri, takım sap çapı ve CNC makinesinin mekanik hassasiyeti birlikte değerlendirilmelidir.

Kesici Açısı

30 derece uçlar ince gravürler ve küçük karakterler için uygundur. 60 derece uçlar hem yazı hem de orta genişlikte kanal uygulamalarında dengeli bir sonuç sunar. 90 derece uçlar ise daha geniş kanalların, büyük harflerin ve belirgin dekoratif çizgilerin işlenmesinde tercih edilir. Kesim derinliği arttıkça V kanalın üst genişliği de artacağından takım yolu hazırlanırken açı ve derinlik birlikte hesaplanmalıdır.

Sap Çapı ve Pens Uyumluluğu

Takım sapı, spindle üzerinde kullanılan ER11, ER16, ER20 veya farklı bir pens sistemiyle tam uyumlu olmalıdır. 3 mm, 4 mm ve 6 mm saplı kesiciler birbirinden farklı pens gerektirebilir. Yanlış ölçüde veya yıpranmış pens kullanılması takım salgısına, titreşime, kesim izlerinin bozulmasına ve hassas uçların kırılmasına neden olabilir.

İşlenecek Malzeme

Ahşap CNC gravür ucu seçilirken masif ahşap, MDF, kontrplak ve suntalamın farklı talaş yapısına sahip olduğu unutulmamalıdır. Pleksi ve plastik malzemelerde ise aşırı ısı oluşmasını önleyecek devir ve ilerleme değerleri kullanılmalıdır. Kesicinin her malzeme için uygun olduğu varsayılmamalı, ürün açıklaması ve takım geometrisi kontrol edilmelidir.

Kesim Derinliği ve Paso Değeri

İnce uçlu gravür takımlarına tek seferde yüksek kesim derinliği verilmesi takım kırılma riskini artırabilir. Özellikle 0,1 mm gibi hassas uç geometrisine sahip ürünlerde düşük paso ve kontrollü ilerleme tercih edilmelidir. Derin V kanalların birkaç kademeli paso ile açılması yüzey kalitesini ve takım güvenliğini artırabilir.

Spindle Devri ve İlerleme Hızı

Uygun devir ve ilerleme değeri; kesici çapına, ağız yapısına, malzemeye, kesim derinliğine ve makine rijitliğine bağlıdır. Çok düşük ilerleme takımın aynı bölgede sürtünerek ısınmasına, aşırı yüksek ilerleme ise kesici kenara fazla yük binmesine yol açabilir. İlk uygulamada düşük derinlikte deneme kesimi yapılması ve talaş yapısının gözlemlenmesi tavsiye edilir.

V Kanal CNC Uçlarının Kullanım Alanları

• Ahşap ve MDF üzerine yazı, logo ve dekoratif desen işleme
• Tabela, yönlendirme levhası ve numaralandırma uygulamaları
• Mobilya kapaklarında çizgi ve kanal oluşturma
• Masif ahşap panellerde dekoratif oyma işlemleri
• PCB yüzeyinde hassas kazıma ve izolasyon kanalı açma
• Pleksi ve uygun plastiklerde gravür uygulamaları
• İş parçası kenarlarına pah verme ve çapak alma
• Kutu, panel ve dekorasyon parçalarında katlama kanalı hazırlama
• Pantoğraf ve CNC router makinelerinde yazı işleme
• Kalıp, prototip ve kişiselleştirilmiş ürün üretimi

Karbür V Kanal Frezelerinin Avantajları

• Farklı açılar sayesinde ince veya geniş kanal oluşturabilme
• Yazı, desen, gravür ve pah işlemlerini hassas biçimde uygulayabilme
• Karbür yapı sayesinde uygun kullanım şartlarında yüksek aşınma dayanımı
• CNC kontrollü üretimde tekrarlanabilir kanal geometrisi elde etme
• Küçük yazılardan geniş dekoratif panellere kadar farklı uygulamalara uyum
• Ahşap, MDF ve uygun mühendislik malzemelerinde temiz yüzey oluşturabilme
• Takım yolu ve kesim derinliği değiştirilerek farklı kanal genişlikleri hazırlayabilme
• Reklam, mobilya ve kişiselleştirilmiş üretim sektörlerinde çok yönlü kullanım

Sıkça Sorulan Sorular

V kanal CNC ucu ne işe yarar?

V kanal CNC ucu, malzeme yüzeyinde açılı kanal açmak, yazı ve desen işlemek, dekoratif çizgiler oluşturmak veya parça kenarlarına pah vermek için kullanılır. Kanalın genişliği takım açısına ve kesim derinliğine bağlı olarak değişir.

60 derece ile 90 derece V kanal freze arasındaki fark nedir?

60 derece takım daha dar ve nispeten derin bir kanal profili oluşturur. 90 derece takım ise aynı kesim derinliğinde daha geniş bir kanal açar. İnce yazı ve detaylar için daha dar açılar, büyük harf ve geniş dekoratif oluklar için daha geniş açılar tercih edilebilir.

İnce yazı yazmak için hangi CNC ucu kullanılmalıdır?

Küçük karakterler ve ince çizgiler için genellikle 30 derece V gravür ucu tercih edilir. Ancak uç çapı, yazı yüksekliği, font yapısı ve malzemenin yüzey kalitesi de sonucu etkiler.

V kanal uçları MDF üzerinde kullanılabilir mi?

Uygun takım geometrisi ve kesim parametreleri seçildiğinde MDF üzerinde yazı, kanal ve dekoratif desen işlemleri gerçekleştirilebilir. Talaşın düzenli tahliye edilmesi ve kesici üzerinde birikme oluşmaması için emiş sistemi kullanılması faydalıdır.

3 mm saplı uç 3,175 mm pense takılabilir mi?

Tavsiye edilmez. Pens ölçüsü takım sapıyla aynı olmalıdır. 3 mm saplı kesici için 3 mm pens, 3,175 mm saplı kesici için 3,175 mm veya 1/8 inç uyumlu pens kullanılmalıdır. Uygun olmayan pens takımın merkezden kaçık dönmesine ve kırılmasına yol açabilir.

Karbür V kanal frezesi neden kırılır?

Aşırı paso, yüksek ilerleme, takım salgısı, yanlış pens, gevşek bağlama, titreşim, yanlış dönüş yönü veya kesicinin uygun olmadığı malzemede kullanılması kırılmaya neden olabilir. Özellikle sivri gravür uçları darbeye karşı hassastır.

Pah frezesi ile V kanal frezesi aynı mıdır?

Kesici geometrileri benzer olabilir ancak kullanım amaçları farklıdır. V kanal frezesi çoğunlukla yüzey üzerinde kanal ve yazı oluşturmak için, pah frezesi ise iş parçasının kenarını açılı biçimde işlemek için kullanılır. Bazı takımlar her iki işlemde de kullanılabilse de ölçüler ürün özelliklerine göre değerlendirilmelidir.

Meon Robotik Otomasyon V Kanal CNC Kesici Çözümleri

Meon Robotik Otomasyon; hassas gravür uygulamalarından geniş V oluk açma işlemlerine kadar farklı üretim ihtiyaçlarına yönelik CNC kesici takım seçenekleri sunar. Kategoride 30 derece PCB ve yazı uçları, 60 derece V oluk frezeleri, 90 derece kanal takımları, karbür pah frezeleri ve özel köşe radüs kesicileri incelenebilir.

Ürün seçimi yapılırken kesici açısı, sap çapı, toplam boy, işlenecek malzeme ve CNC makinesinde kullanılan pens sistemi birlikte değerlendirilmelidir. Meon Robotik Otomasyon üzerinden projenize uygun V kanal CNC bıçağı alternatiflerini karşılaştırabilir; ahşap işleme, tabela, gravür, mobilya ve CNC router uygulamalarınız için uygun kesici takımlara güvenli şekilde ulaşabilirsiniz.
