Monofaze EMI Filtre Nedir ve Ne İşe Yarar?

Monofaze EMI filtre, tek fazlı elektrik şebekesinde çalışan cihazların oluşturduğu elektromanyetik ve radyo frekansı kaynaklı parazitlerin azaltılmasına yardımcı olan elektriksel filtreleme elemanıdır. Şebeke üzerinden yayılan istenmeyen yüksek frekanslı sinyaller; sürücüler, anahtarlamalı güç kaynakları, motor kontrol sistemleri, röleler, kontaktörler ve mikroişlemci tabanlı kontrol kartları arasında haberleşme veya çalışma sorunlarına neden olabilir. Uygun özelliklere sahip bir EMI şebeke filtresi, bu parazitlerin elektrik hattı üzerinden diğer cihazlara taşınmasını sınırlandırarak sistemin daha kararlı çalışmasına katkı sağlar.

EMI, İngilizce “Electromagnetic Interference” ifadesinin kısaltmasıdır ve elektromanyetik girişim anlamına gelir. Endüstriyel tesislerde aynı enerji hattına bağlı farklı makineler bulunduğunda, cihazların oluşturduğu elektriksel gürültü hassas elektronik devreleri etkileyebilir. Bu nedenle 220V parazit önleyici filtre kullanımı; otomasyon panoları, CNC makineleri, laboratuvar cihazları, ses sistemleri, medikal ekipmanlar ve kontrol devreleri gibi birçok uygulamada önem taşır.

Meon Robotik Otomasyon monofaze EMI filtre kategorisinde; farklı yük akımlarına, bağlantı yapılarına ve montaj ihtiyaçlarına uygun ürün alternatifleri yer almaktadır. Kategori içerisinde 3A, 6A, 10A, 20A ve 40A gibi farklı nominal akım değerlerine sahip tek faz EMI filtre modelleri bulunur. Soketli, sigortalı, kablolu veya klemens bağlantılı ürünler arasından uygulamanın elektriksel ve mekanik gereksinimlerine göre seçim yapılabilir.

Monofaze EMI Filtre Çeşitleri

Power Soketli Monofaze EMI Filtreler

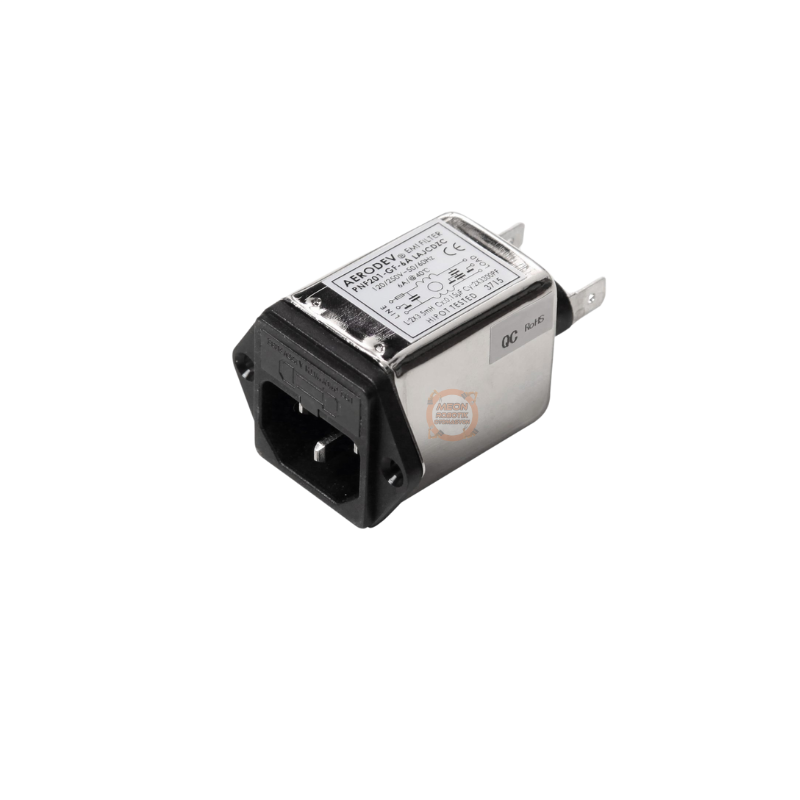

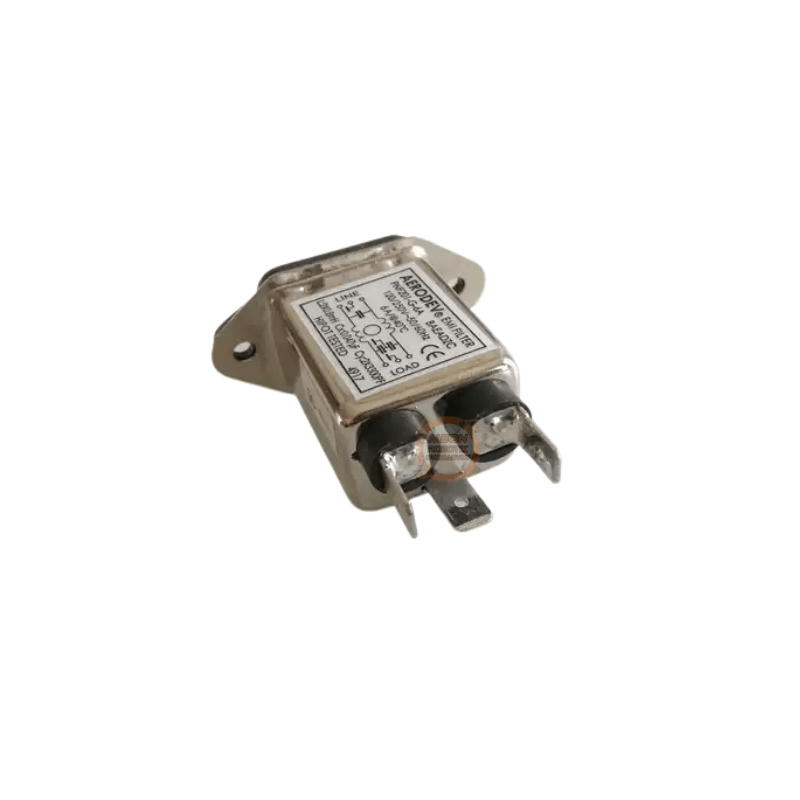

Power soketli EMI filtre modelleri, filtreleme devresi ile cihaz enerji girişinin tek bir gövde içerisinde birleştirildiği kompakt çözümlerdir. Standart güç kablosunun doğrudan cihaza bağlanabilmesini sağlayan bu ürünler; güç kaynakları, test cihazları, masaüstü makineler, kontrol kutuları ve elektronik cihaz kasalarında kullanılabilir.

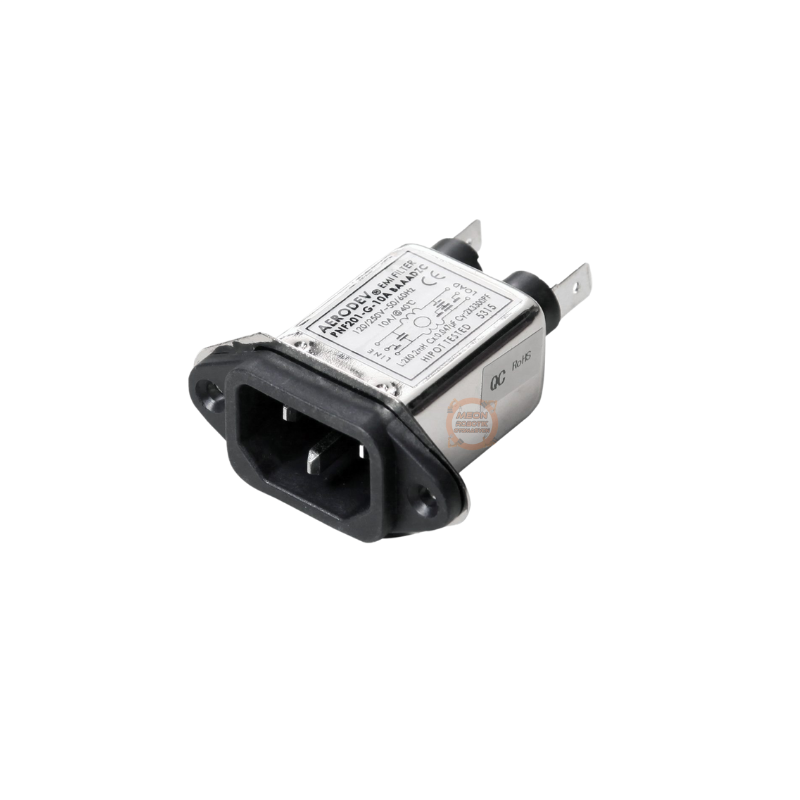

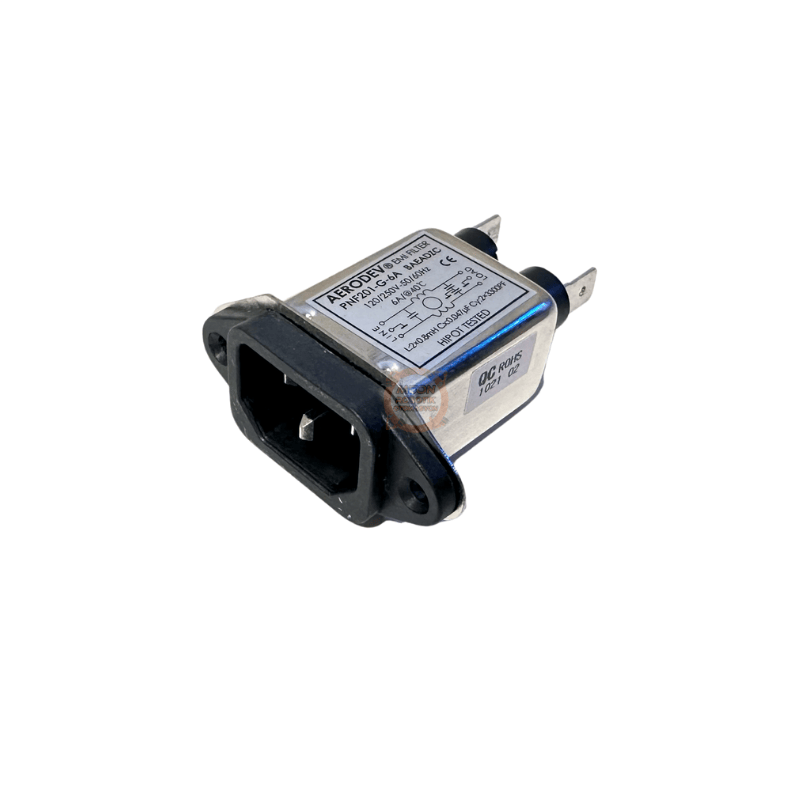

Kategori içerisinde yer alan PNF201-G serisi soketli modeller, 6A ve 10A gibi farklı akım seçenekleri sunar. Cihaz gövdesine panel tipi montaj yapılabilen bu filtreler, ayrı bir enerji soketi kullanma ihtiyacını azaltarak daha düzenli ve kompakt bir bağlantı yapısı oluşturulmasına yardımcı olur.

Soketli ve Sigortalı EMI Filtreler

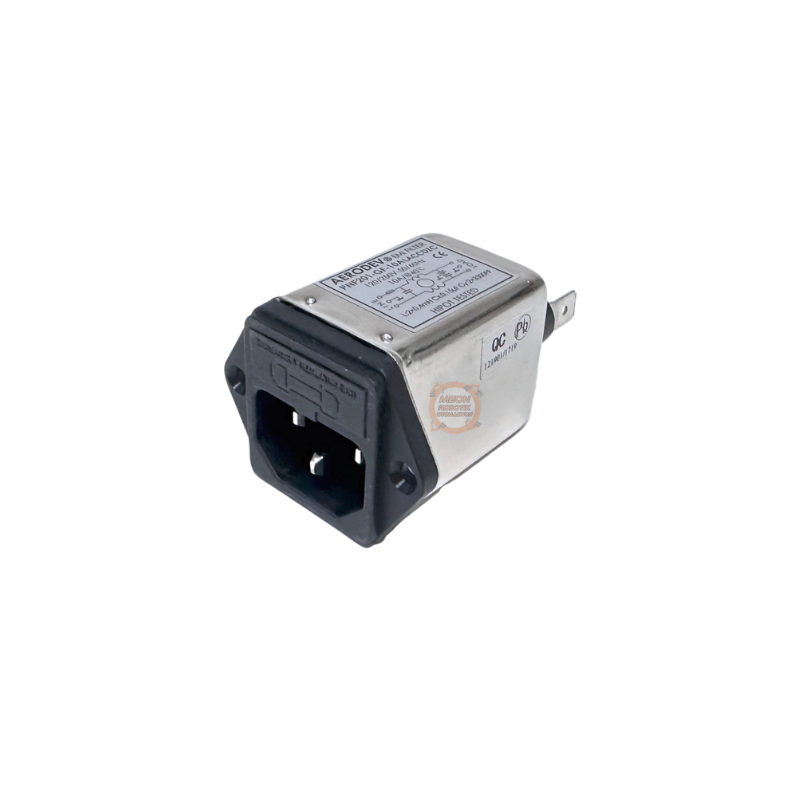

Sigortalı monofaze EMI filtre modellerinde şebeke parazit filtreleme işlevine ek olarak sigorta yuvası da bulunur. PNF201-GF serisi 6A ve 10A modeller, cihazın enerji girişini, EMI filtrelemesini ve sigorta bağlantısını aynı gövdede toplamak isteyen uygulamalar için uygundur.

Sigortalı yapı, doğru değer ve karakteristikte sigorta kullanılması koşuluyla aşırı akım durumlarında cihaz girişinin korunmasına katkı sağlayabilir. Bununla birlikte EMI filtresinin temel görevi aşırı akım koruması değil, elektromanyetik parazitlerin bastırılmasıdır. Bu nedenle filtre ve sigorta değerleri uygulamanın gereksinimlerine göre ayrı ayrı değerlendirilmelidir.

Kablolu Monofaze EMI Filtreler

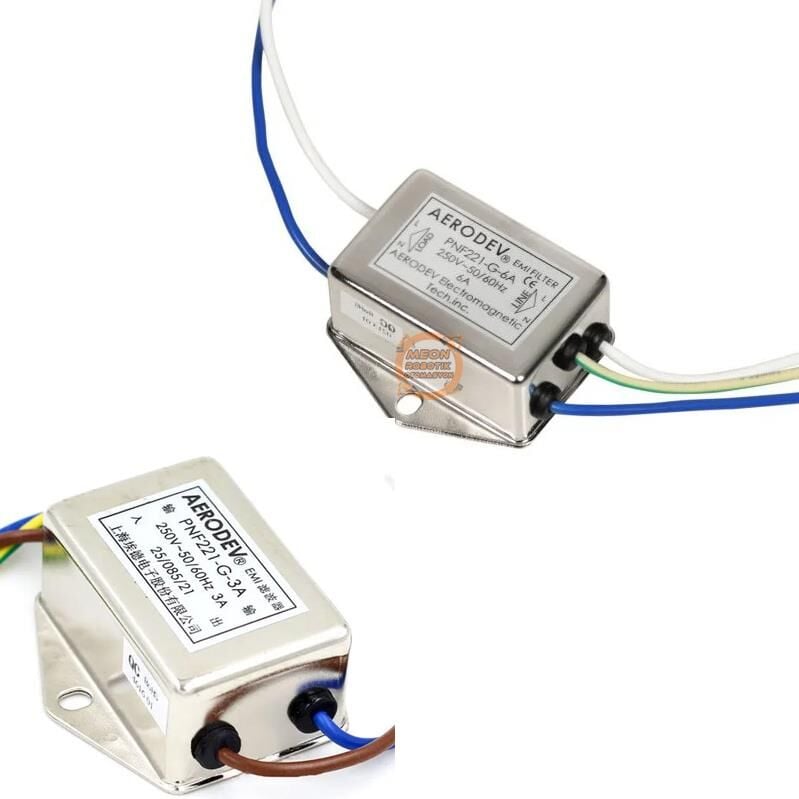

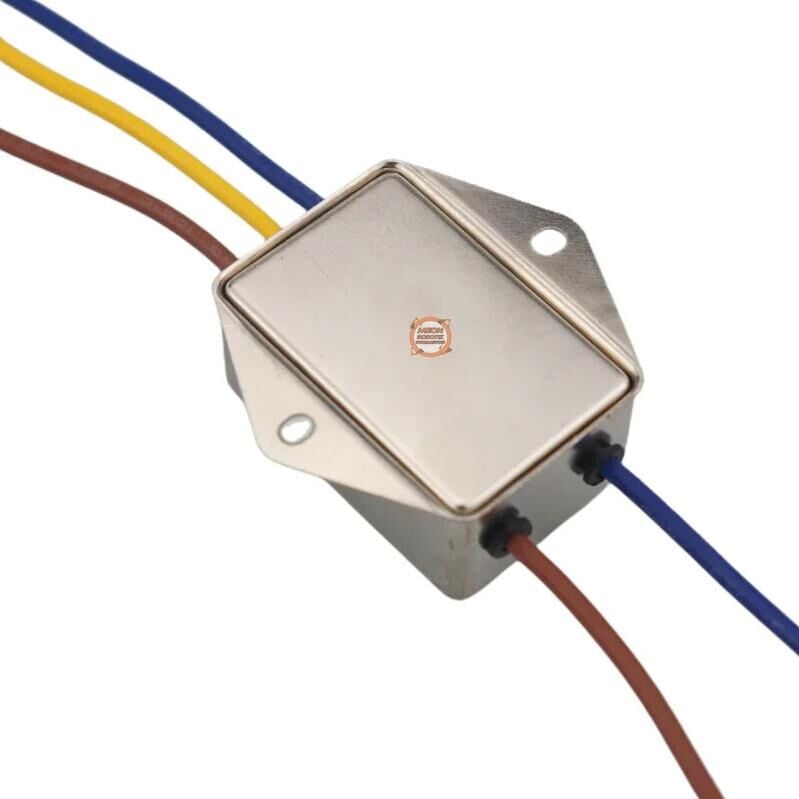

Kablolu EMI filtre çeşitleri, giriş ve çıkış bağlantılarının hazır kablolar üzerinden gerçekleştirildiği modellerdir. Aerodev PNF221-G serisi 6A ve 10A seçenekleri; pano içerisinde hızlı bağlantı yapılması, bağlantı noktalarının farklı konumlara taşınması veya klemens kullanımının uygun olmadığı uygulamalarda tercih edilebilir.

Kablolu filtrelerde giriş ve çıkış yönlerinin doğru belirlenmesi, topraklama hattının uygun şekilde bağlanması ve kabloların yüksek parazit üreten hatlardan mümkün olduğunca ayrı geçirilmesi önemlidir. Yanlış kablolama, filtreleme performansını azaltabileceği gibi elektriksel güvenlik açısından da risk oluşturabilir.

Klemens Bağlantılı EMI Şebeke Filtreleri

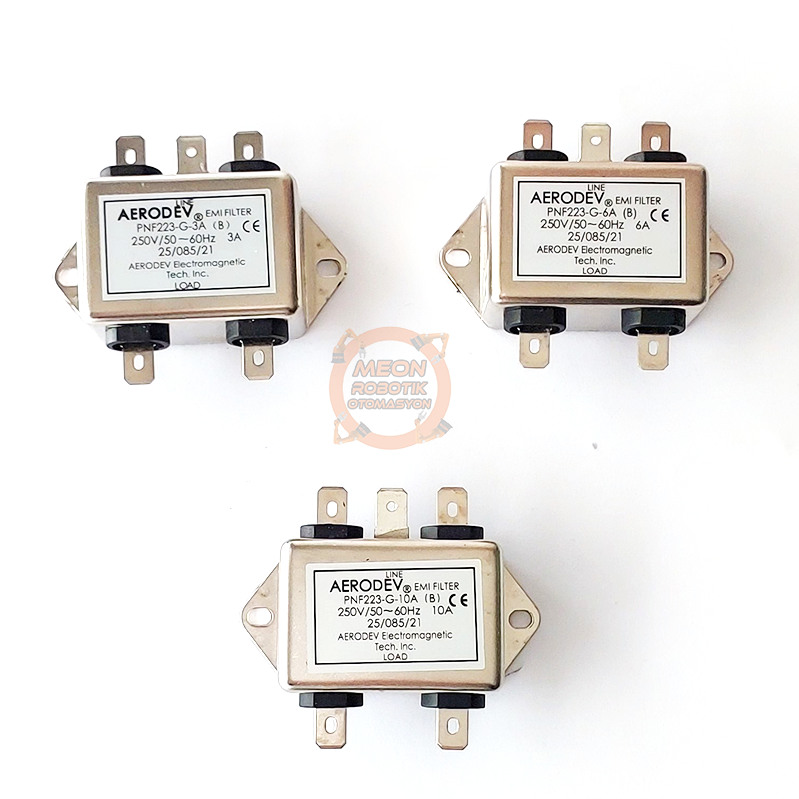

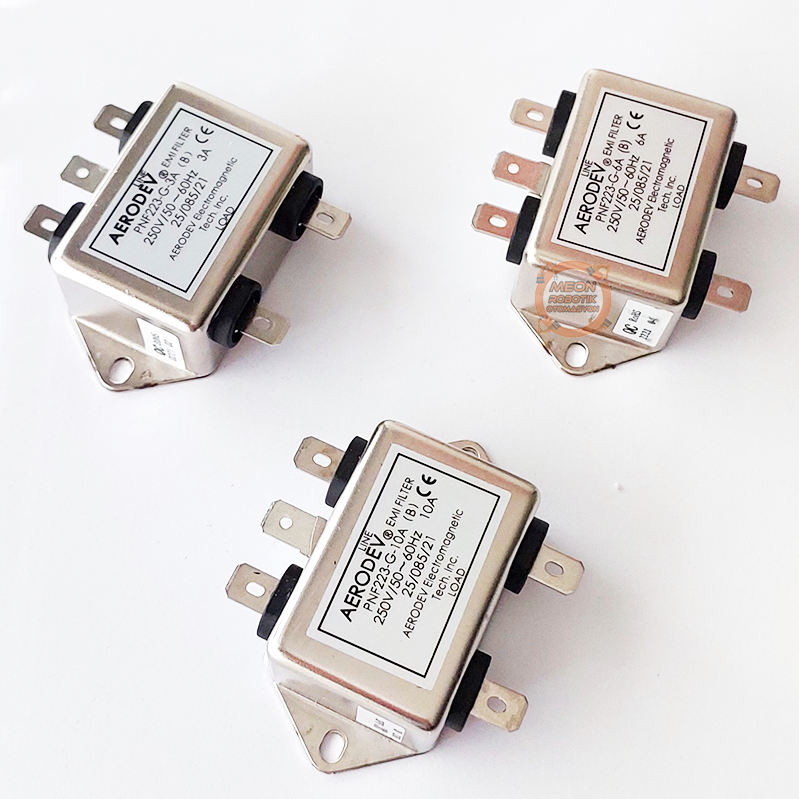

Klemens veya terminal bağlantılı monofaze şebeke filtresi modelleri, özellikle endüstriyel panolar ve makine içi uygulamalarda kullanılır. Aerodev PNF223-G serisinde 3A, 6A ve 10A akım seçenekleri bulunması, düşük güçlü kontrol devrelerinden daha yüksek akım gerektiren cihazlara kadar farklı uygulamalar için uygun filtre seçimini kolaylaştırır.

Terminal bağlantılı ürünler pano içerisinde sabitlenebilir ve giriş-çıkış kabloları uygulamaya uygun kesitte seçilebilir. Bu yapı, bakım ve bağlantı düzeni açısından avantaj sağlar. Filtrenin metal gövdesinin pano şasesine düşük empedanslı ve sağlam biçimde temas ettirilmesi, yüksek frekanslı parazitlerin bastırılması açısından önemlidir.

Yüksek Akımlı Monofaze EMI Filtreler

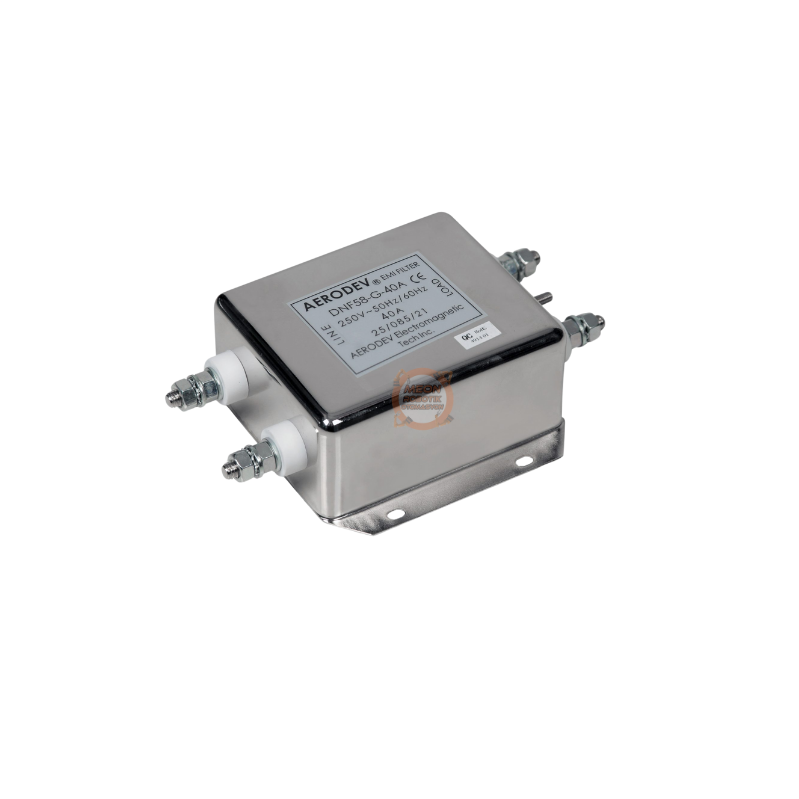

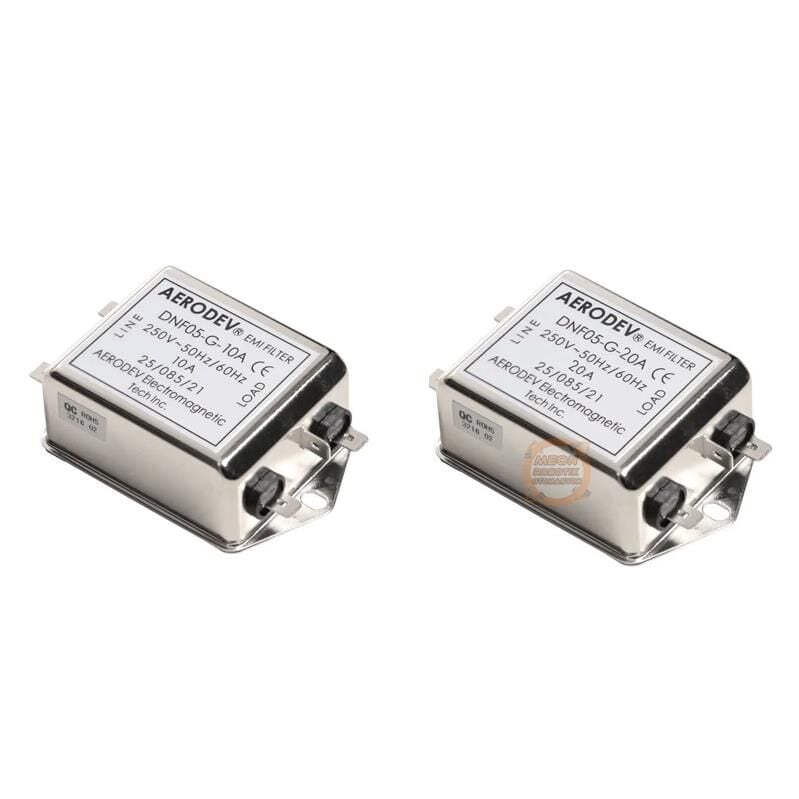

Daha yüksek güç tüketen makineler ve ekipmanlar için 20A veya 40A değerlerinde yüksek akımlı EMI filtre modelleri kullanılabilir. Aerodev DNF05-G 20A ve DNF58-G 40A gibi ürünler; motorlu sistemler, güçlü anahtarlamalı güç kaynakları, endüstriyel cihazlar ve yüksek akım çeken tek fazlı yüklerde değerlendirilebilir.

Yüksek akımlı filtre seçiminde yalnızca cihazın normal çalışma akımı değil; ilk kalkış akımı, anlık yük değişimleri, ortam sıcaklığı, pano havalandırması ve sürekli çalışma koşulları da dikkate alınmalıdır. Özellikle motor, trafo ve yüksek kapasiteli güç kaynağı içeren cihazlarda ilk enerji verme sırasında nominal akımın üzerinde kısa süreli akımlar oluşabilir.

10A 220V AC Parazit Önleyici Filtreler

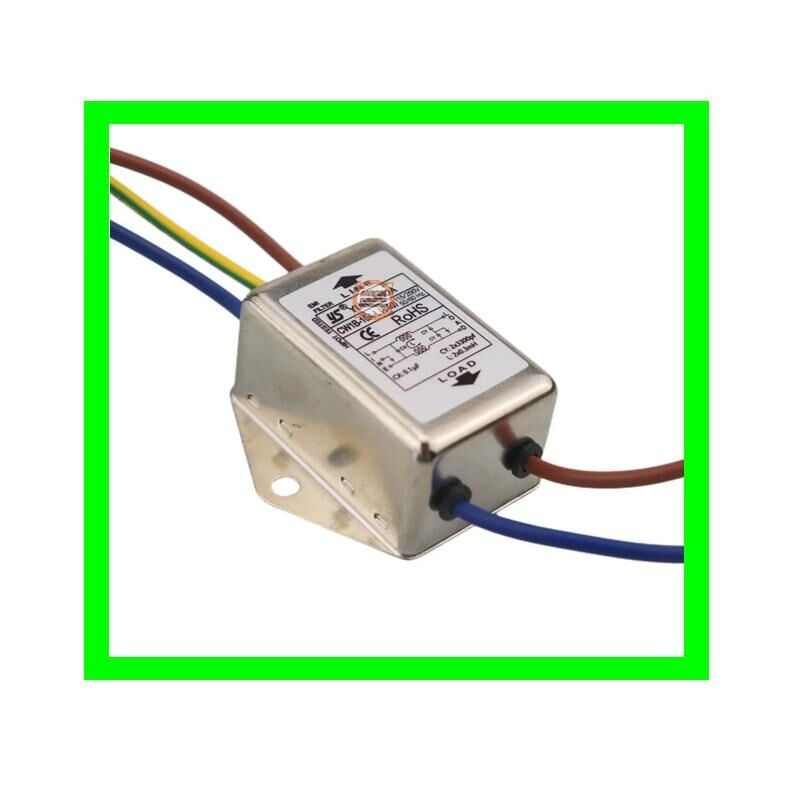

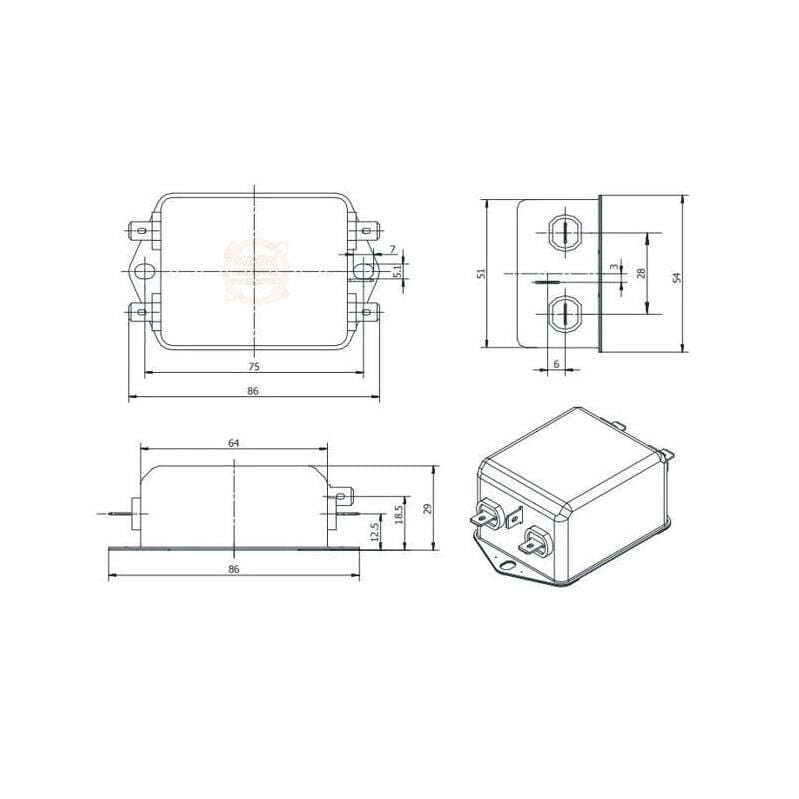

10A 220V EMI filtre modelleri, orta seviyede akım çeken birçok tek fazlı cihaz için yaygın olarak tercih edilen çözümler arasındadır. CW1B-10A gibi tek faz parazit önleyici filtreler; makine kontrol kutuları, laboratuvar cihazları, otomasyon sistemleri ve elektronik güç girişlerinde kullanılabilir.

Ancak 10A değerinin tüm 220V cihazlar için otomatik olarak uygun olduğu düşünülmemelidir. Cihazın sürekli ve maksimum akımı kontrol edilmeli, güvenlik payı bırakılmalı ve bağlantı kabloları filtre akımına uygun kesitte seçilmelidir.

Monofaze EMI Filtre Seçim Rehberi

Nominal Akım Değeri

Filtre seçimindeki temel kriterlerden biri nominal akımdır. Kullanılacak AC şebeke filtresi, cihazın sürekli çalışma akımını güvenli şekilde taşıyabilmelidir. Örneğin düşük güçlü bir kontrol kartı için 3A filtre yeterli olabilirken, daha güçlü bir makine veya motor sistemi için 10A, 20A ya da 40A değerinde filtre gerekebilir.

Filtrenin akım kapasitesi yük akımından düşük seçilmemelidir. Akım sınırına çok yakın çalışan filtrelerde sıcaklık artışı ve performans kaybı meydana gelebilir. Bu nedenle uygulamanın maksimum akımı ve kalkış anındaki akım değerleri birlikte değerlendirilmelidir.

Çalışma Gerilimi ve Frekans

Monofaze filtreler genellikle 220V veya 250V AC seviyesindeki tek fazlı şebekelerde kullanılır. Satın alma öncesinde ürünün maksimum çalışma gerilimi, şebeke frekansı ve bağlantı yapısı kontrol edilmelidir. Türkiye’de kullanılan 230V AC şebeke sistemleri için seçilen filtrenin teknik değerleri uygulama gerilimine uygun olmalıdır.

Bağlantı ve Montaj Tipi

Cihaz kasasına dışarıdan enerji kablosu bağlanacaksa soketli veya sigortalı soketli modeller tercih edilebilir. Elektrik panolarında sabit bağlantı yapılacaksa klemensli ya da kablolu filtreler daha uygun olabilir. Montaj alanı sınırlı uygulamalarda filtrenin fiziksel ölçüleri ve bağlantı noktalarının yönü mutlaka incelenmelidir.

Topraklama Yapısı

Elektrik parazit filtresi performansında koruyucu topraklama büyük önem taşır. EMI filtrelerin önemli bir bölümü parazit akımlarının kontrollü biçimde toprağa aktarılması prensibinden yararlanır. Bu nedenle topraklama bağlantısı bulunmayan, gevşek veya yüksek dirençli sistemlerde beklenen filtreleme performansı elde edilemeyebilir.

Metal gövdeli filtreler mümkün olduğunca boyasız ve iletken bir yüzeye sağlam biçimde monte edilmelidir. Filtre ile cihaz şasesi arasındaki bağlantının kısa tutulması, yüksek frekanslı parazitlerin bastırılmasına katkı sağlar.

Parazit Kaynağı ve Filtre Konumu

Filtre, genel olarak cihazın şebeke girişine mümkün olduğunca yakın monte edilmelidir. Filtrelenmemiş giriş kabloları ile filtrelenmiş çıkış kablolarının yan yana veya aynı kablo kanalı içerisinde uzun mesafe boyunca taşınması, parazitin yeniden çıkış hattına aktarılmasına neden olabilir.

Çok yoğun elektromanyetik gürültü bulunan sistemlerde yalnızca şebeke filtresi yeterli olmayabilir. Ekranlı kablo, ferrit nüve, uygun pano yerleşimi, kablo ayrımı, doğru topraklama ve motor çıkış filtreleri gibi tamamlayıcı EMC önlemleri gerekebilir.

Monofaze EMI Filtre Kullanım Alanları

• CNC tezgâhları ve masaüstü CNC makineleri
• Endüstriyel otomasyon ve elektrik panoları
• PLC, HMI ve mikroişlemci tabanlı kontrol sistemleri
• AC ve DC motor sürücü uygulamaları
• Anahtarlamalı güç kaynakları ve güç üniteleri
• Laboratuvar ölçüm ve test cihazları
• Ses sistemleri, amplifikatörler ve stüdyo ekipmanları
• Medikal ve hassas elektronik cihazlar
• POS sistemleri, bilgisayarlar ve haberleşme ekipmanları
• Endüstriyel mutfak ve paketleme makineleri
• Lazer makineleri ve markalama sistemleri
• Robotik sistemler ve özel makine projeleri

Monofaze EMI Filtre Kullanmanın Avantajları

• Şebeke hattı üzerinden taşınan yüksek frekanslı parazitlerin azaltılmasına yardımcı olur.
• Hassas elektronik kartların daha kararlı çalışmasına katkı sağlar.
• PLC, sensör, enkoder ve haberleşme sistemlerindeki istenmeyen etkileri azaltabilir.
• Cihazın oluşturduğu elektromanyetik gürültünün diğer ekipmanlara yayılmasını sınırlandırır.
• Elektronik sistemlerde meydana gelen rastgele resetleme ve iletişim hatalarının azaltılmasına yardımcı olabilir.
• Soketli modeller sayesinde cihaz enerji girişinde düzenli ve kompakt montaj sağlar.
• Sigortalı modellerde filtre, soket ve sigorta yuvası tek gövdede birleştirilebilir.
• Farklı akım seçenekleri sayesinde düşük ve yüksek güçlü uygulamalara uyarlanabilir.
• Endüstriyel sistemlerin elektromanyetik uyumluluk çalışmalarını destekler.

Sıkça Sorulan Sorular

EMI filtre voltaj dalgalanmasını önler mi?

Hayır. EMI filtrenin temel görevi yüksek frekanslı elektromanyetik parazitleri azaltmaktır. Düşük veya yüksek gerilim, uzun süreli voltaj dalgalanması ve şebeke kesintilerine karşı voltaj regülatörü, gerilim koruma rölesi veya kesintisiz güç kaynağı gibi farklı ekipmanlar kullanılmalıdır.

Kaç amperlik EMI filtre seçmeliyim?

Filtrenin nominal akımı, cihazın maksimum çalışma akımından düşük olmamalıdır. Motorlu veya yüksek kapasiteli cihazlarda kalkış akımı da değerlendirilmelidir. Örneğin 8A akım çeken bir sistem için 6A filtre kullanılmamalı; uygun güvenlik payına sahip daha yüksek akımlı bir model seçilmelidir.

EMI filtrenin giriş ve çıkış yönü önemli midir?

Evet. Ürün üzerinde “Line”, “Input”, “Load” veya “Output” gibi işaretler bulunabilir. Şebeke hattı giriş terminaline, cihaz ise yük çıkışına bağlanmalıdır. Ters bağlantı bazı ürünlerde temel iletimi engellemese bile filtreleme performansını olumsuz etkileyebilir.

Topraklama olmadan EMI filtre çalışır mı?

Filtre elektrik enerjisini iletebilir; ancak topraklama bağlantısı yapılmadığında özellikle ortak mod parazitlerin bastırılma performansı ciddi ölçüde düşebilir. Ayrıca metal gövdeli cihazlarda koruyucu topraklama elektrik güvenliği açısından gereklidir.

EMI filtre motor gürültüsünü tamamen yok eder mi?

Şebeke hattı üzerinden yayılan parazitleri azaltabilir; ancak motor kablosu üzerinden yayılan elektromanyetik alanı, mekanik sesi veya sürücü çıkışındaki tüm gürültüyü tek başına ortadan kaldırmaz. Uygulamaya göre ekranlı motor kablosu, ferrit nüve, hat reaktörü, çıkış filtresi ve doğru pano yerleşimi gerekebilir.

Soketli ve klemensli EMI filtre arasındaki fark nedir?

Soketli filtreler cihaz kasasına monte edilerek standart güç kablosuyla kolay bağlantı sağlar. Klemensli modeller ise pano içi sabit kablolama için daha uygundur. Elektriksel seçim kadar montaj alanı, bakım kolaylığı ve bağlantı biçimi de dikkate alınmalıdır.

EMI filtre kaçak akım rölesini attırır mı?

Bazı EMI filtrelerin yapısında faz ve nötr hatlarından toprağa bağlı filtre kondansatörleri bulunabilir. Bu kondansatörler düşük seviyede kaçak akım oluşturabilir. Birden fazla filtreli cihazın aynı kaçak akım rölesine bağlanması durumunda toplam kaçak akım artabilir. Tasarım yapılırken filtre teknik dokümanı ve tesis koruma sistemi birlikte değerlendirilmelidir.

Meon Robotik Otomasyon Monofaze EMI Filtre Çözümleri

Meon Robotik Otomasyon, farklı güç ve bağlantı ihtiyaçlarına yönelik monofaze EMI filtre fiyatları ve ürün seçeneklerini tek kategori altında sunar. Kategori içerisinde Meon Robotik Otomasyon ve Aerodev markalı; soketli, sigortalı, kablolu ve terminal bağlantılı EMI filtre çeşitlerini karşılaştırabilirsiniz.

3A ve 6A düşük akımlı uygulamalardan 10A genel kullanım çözümlerine, 20A ve 40A yüksek akımlı endüstriyel sistemlere kadar farklı seçenekler sayesinde projenize uygun ürünü belirleyebilirsiniz. Ürün seçiminde cihazın gerilimi, maksimum akımı, bağlantı yapısı, montaj alanı ve topraklama koşulları birlikte değerlendirilmelidir.

Otomasyon panoları, CNC sistemleri, kontrol cihazları ve özel makine projeleri için ihtiyaç duyduğunuz EMI filtre çeşitleri arasından uygun modeli Meon Robotik Otomasyon güvencesiyle inceleyebilir, teknik özellikleri karşılaştırarak sipariş oluşturabilirsiniz.
