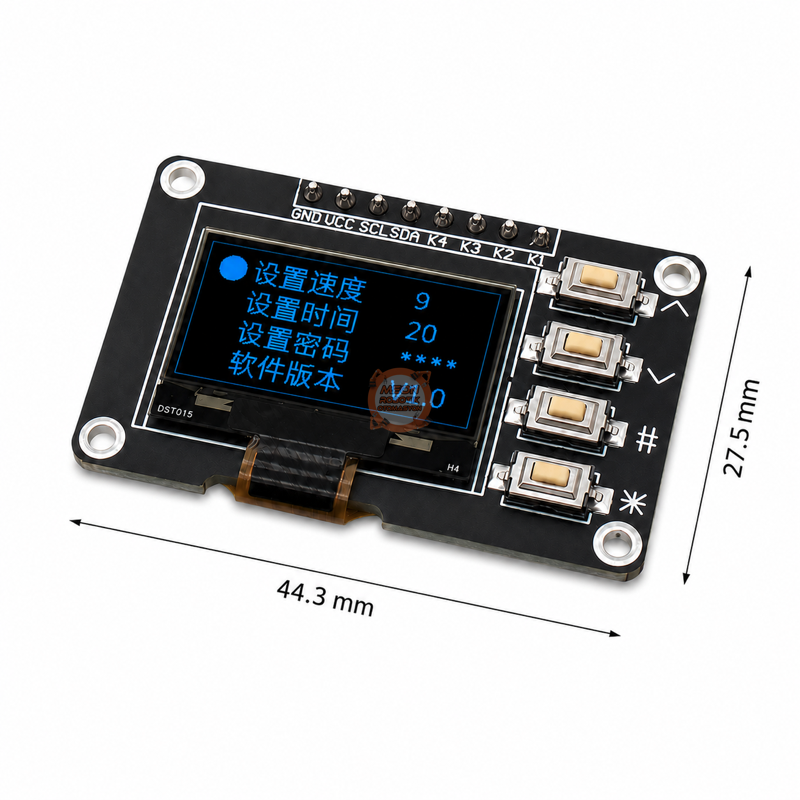

OLED Ekran 0.96 İnç 128x64 SSD1315 I2C 4 Butonlu MAVİ – Arduino Uyumlu

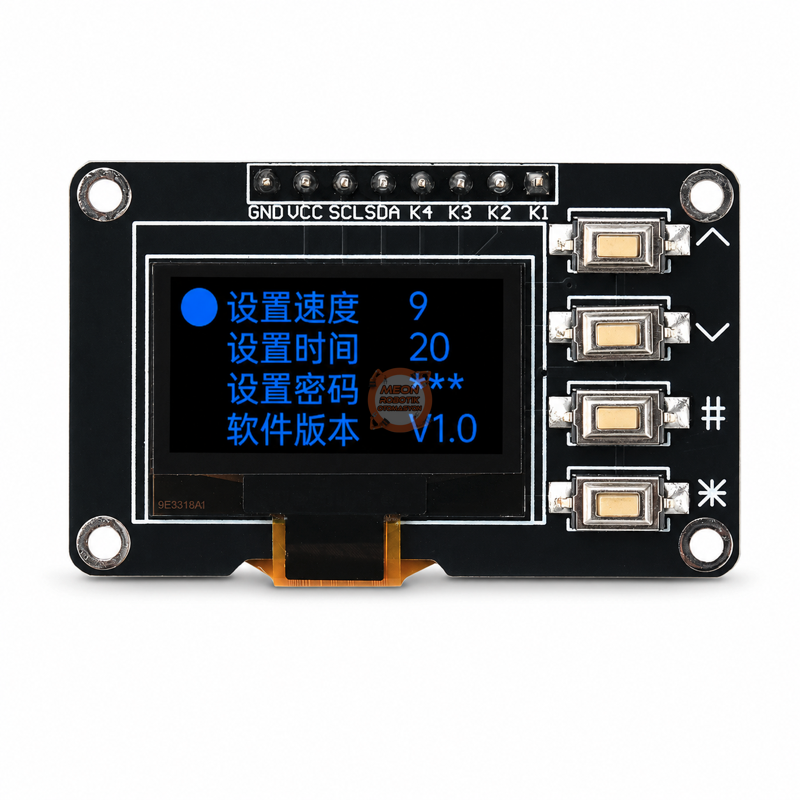

OLED ekran, 0.96 inç boyutu ve 128x64 piksel çözünürlüğüyle metin, simge, grafik ve sensör verilerini görüntülemek için kullanılan kompakt bir ekran modülüdür. SSD1315 sürücü entegresi ve I2C haberleşmesi sayesinde mikrodenetleyiciyle yalnızca SDA ve SCL veri hatları üzerinden iletişim kurar. Kart üzerindeki dört bağımsız buton; menüler arasında geçiş, değer artırma veya azaltma, seçim yapma ve komut çalıştırma gibi işlemlerde kullanılabilir.

Öne Çıkan Avantajları

Bu OLED ekran, ekran ile fiziksel kullanıcı kontrollerini tek kart üzerinde bir araya getirerek kablo karmaşasını ve montaj alanı ihtiyacını azaltır. Mavi görüntü rengi ve kendinden aydınlatmalı OLED yapısı, arka ışığa ihtiyaç duymadan yüksek kontrastlı ve okunaklı görüntüler oluşturur. Arduino, ESP32, ESP8266, STM32 ve benzeri geliştirme kartlarıyla kullanıcı arayüzü, durum ekranı, sayaç, sensör paneli veya kontrol menüsü hazırlanabilir.

Bağlantı Bilgileri

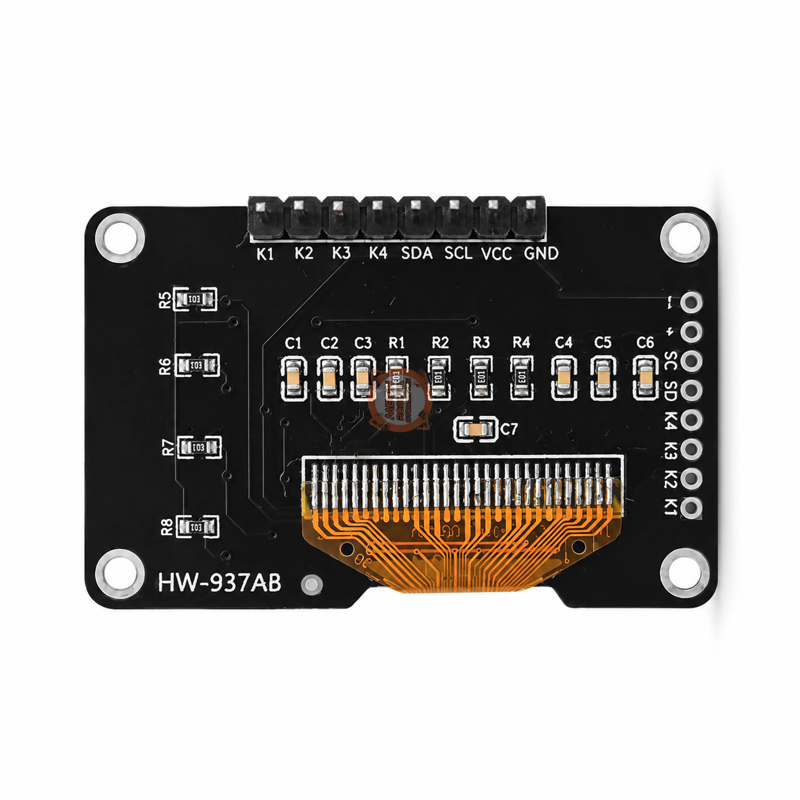

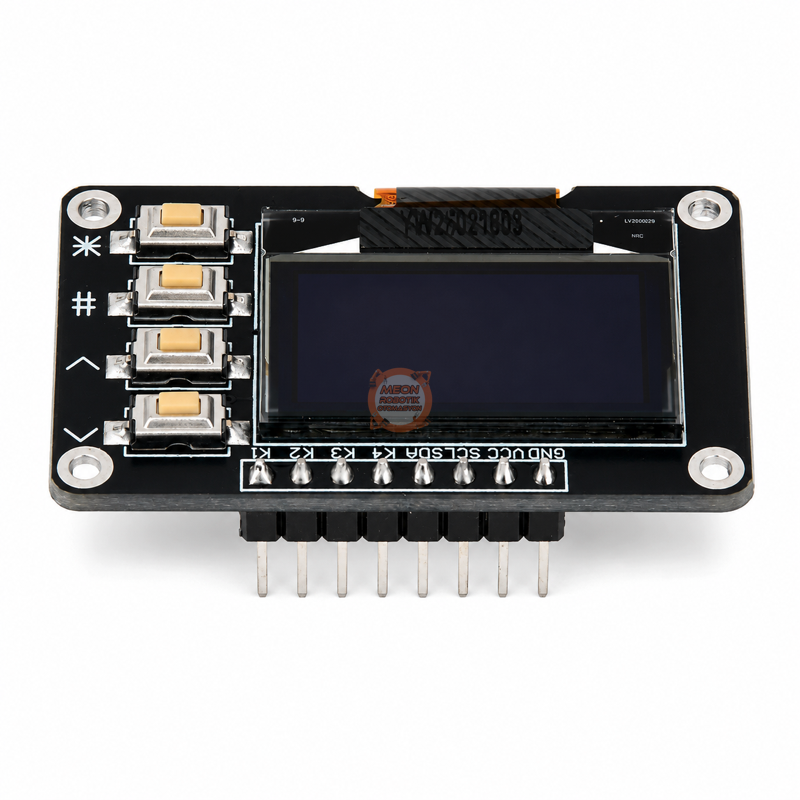

OLED ekran bağlantısında GND ve VCC güç girişleri, SCL ve SDA ise I2C haberleşme hatlarıdır. K1, K2, K3 ve K4 uçları dört butonun bağımsız çıkışlarıdır ve mikrodenetleyicinin dijital giriş pinlerine bağlanır. Kart üzerinde toplam sekiz bağlantı ucu bulunur; bu nedenle ürün 4 pinli bir ekran veya 16 tuşlu 4x4 keypad değildir. SSD1315 tabanlı OLED ekran, birçok projede SSD1306 uyumlu ekran kütüphaneleriyle kullanılabilir ancak kurulum sırasında doğru çözünürlük ve I2C adresi kontrol edilmelidir.

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Robotik sistemler
• Otomasyon kontrol panoları
• Sensör ve ölçüm cihazları
• Menü kontrollü elektronik devreler
• Taşınabilir cihazlar
• IoT uygulamaları
• DIY elektronik projeleri

Kompakt yapısı sayesinde bu OLED ekran, hem görüntüleme hem de kullanıcı kontrolü gerektiren projeler için pratik ve yer tasarrufu sağlayan bir çözümdür.

Teknik Özellikler

Paket İçeriği

• 1 Adet 0.96 İnç 128x64 SSD1315 I2C 4 Butonlu Mavi OLED Ekran Modülü
