PCB Gravür CNC Pantoğraf Uçları ve Mikro Karbür Matkap Çeşitleri

PCB gravür CNC pantoğraf uçları, elektronik devre kartlarının işlenmesi, bakır yolların birbirinden ayrılması, yazı ve desen uygulamalarının yapılması, hassas kanal açılması ve küçük çaplı deliklerin delinmesi için kullanılan özel kesici takımlardır. Standart freze uçlarından farklı olarak son derece ince uç geometrilerine sahip olan bu ürünler, masaüstü CNC makinelerinde ve yüksek devirli spindle sistemlerinde kontrollü ve hassas çalışma gerçekleştirmek üzere geliştirilmiştir.

PCB üretiminde kullanılan bakır kaplı plaketlerin yüzeyindeki istenmeyen bakır tabakanın kaldırılması sırasında kesici ucun açısı, uç çapı, kesme derinliği ve malzeme yapısı doğrudan sonuç kalitesini etkiler. Doğru seçilen bir PCB CNC gravür ucu, devre yollarının daha net oluşmasını, kısa devre riskinin azaltılmasını ve ince detayların korunmasını sağlar. Meon Robotik Otomasyon ürün grubunda gravür uçları, titanyum kaplı modeller, karbür freze uçları ve farklı çap seçeneklerine sahip mikro matkap uçları bulunmaktadır.

PCB Gravür ve CNC Uç Çeşitleri

V Tipi PCB Gravür Uçları

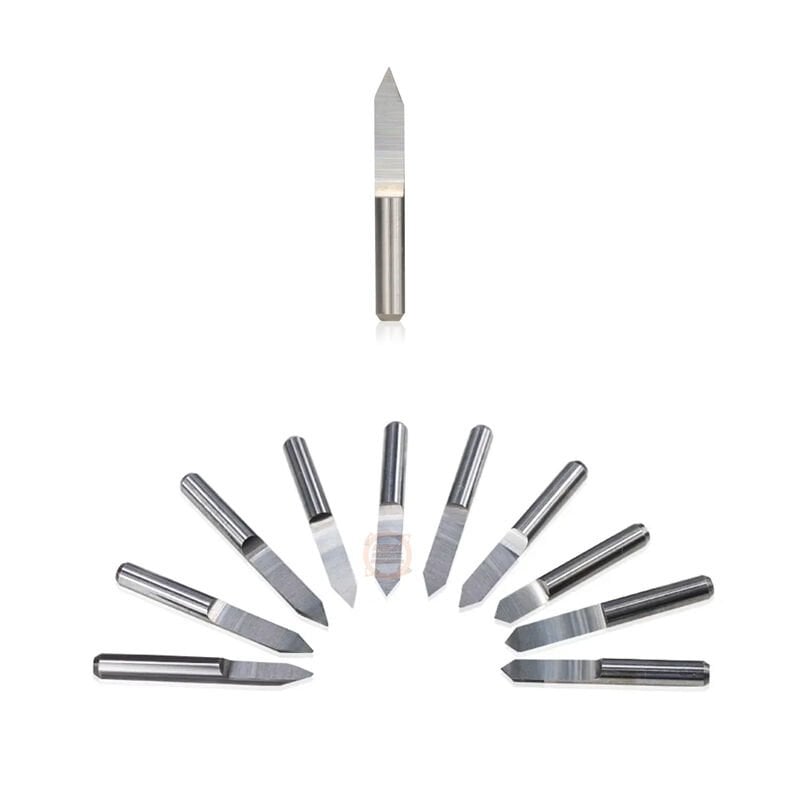

V tipi gravür ucu, uç kısmı belirli bir açıyla sivrilen ve kesme genişliği işleme derinliğine bağlı olarak değişen bir kesici takım çeşididir. PCB uygulamalarında genellikle bakır yolların çevresini kazıyarak elektriksel izolasyon oluşturmak için kullanılır. İnce uç çapına sahip modeller, birbirine yakın devre yollarının işlenmesinde avantaj sağlar.

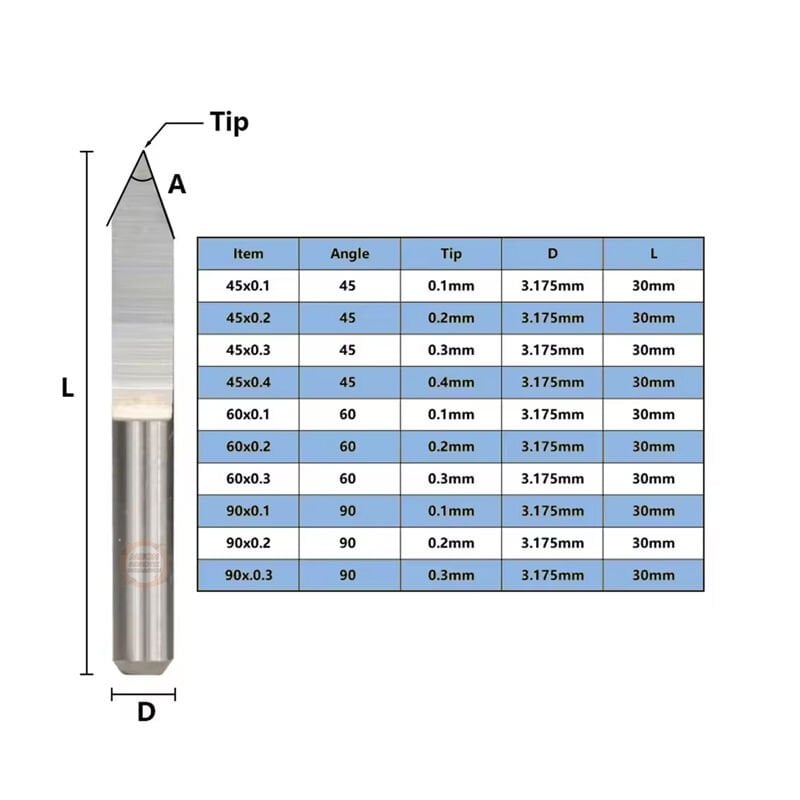

10°, 30° ve 60° gibi farklı açı seçenekleri bulunan gravür uçlarında açı küçüldükçe uç daha sivri hâle gelir. Sivri uçlar ince detaylarda başarılı sonuç verirken mekanik darbelere karşı daha hassastır. Daha geniş açılı uçlar ise dayanıklılık, kanal genişliği ve kullanım kolaylığı açısından tercih edilebilir. Kategori içerisinde 0,1 mm uç ölçüsüne ve farklı açı değerlerine sahip PCB pantoğraf ucu seçenekleri bulunmaktadır.

Titanyum Kaplı PCB Gravür Uçları

Titanyum kaplı CNC gravür ucu modelleri, kesici yüzey üzerindeki kaplama sayesinde sürtünmenin ve yüzey aşınmasının azaltılmasına yardımcı olur. Kaplamalı uçlar; PCB plaket, plastik, akrilik ve uygun işleme parametreleri kullanıldığında farklı yumuşak malzemelerde tercih edilebilir.

Kaplama, kesici ucun yanlış devir, aşırı ilerleme veya fazla kesme derinliğinden kaynaklanan kırılma riskini tamamen ortadan kaldırmaz. Bu nedenle titanyum kaplı modellerde de makine rijitliği, spindle salgısı ve kesme parametreleri dikkatli şekilde ayarlanmalıdır.

PCB Karbür CNC Freze Uçları

PCB karbür freze ucu, devre kartı çevresinin kesilmesi, kanal açılması, kartın dış hatlarının işlenmesi ve uygun malzemelerde hassas frezeleme yapılması amacıyla kullanılabilir. Karbür malzeme yüksek sertliği ve keskinliğini koruma kabiliyeti sayesinde hassas CNC uygulamalarında yaygın olarak tercih edilir.

Karbür uçlar sert ve aşınmaya dayanıklı olmalarına rağmen darbe ve yanal kuvvetlere karşı kırılgan olabilir. Kesim sırasında ucun yana zorlanmaması, pens bağlantısının doğru yapılması ve mümkün olduğunca düşük salgılı bir spindle kullanılması gerekir. Özellikle ince çaplı karbür CNC ucu modellerinde titreşim, takım ömrünü belirleyen en önemli faktörlerden biridir.

PCB Mikro Karbür Matkap Uçları

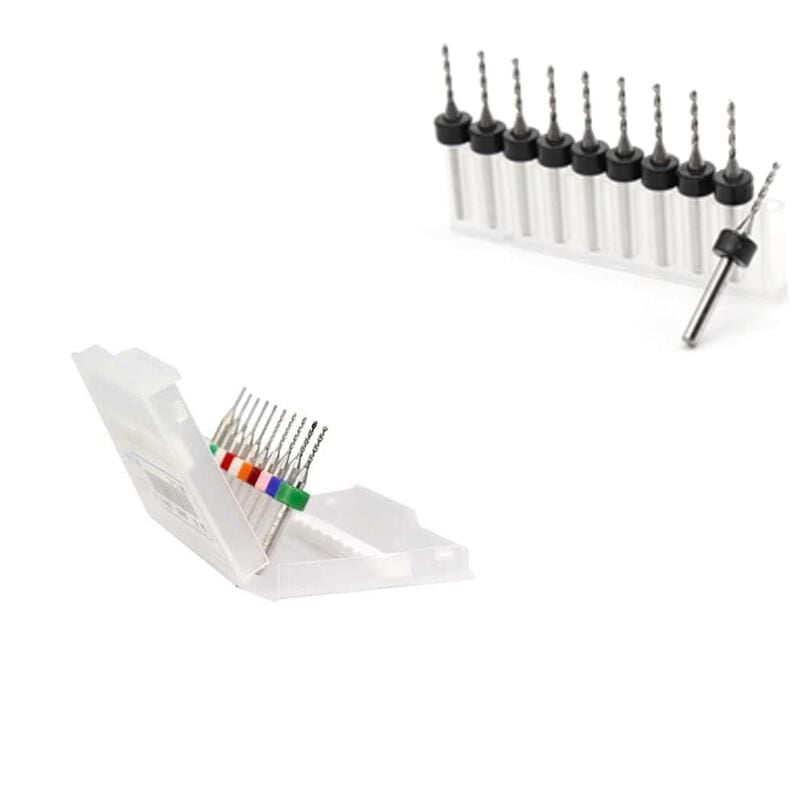

PCB mikro matkap ucu, elektronik devre kartlarında komponent bacaklarının, bağlantı terminallerinin, pin soketlerinin ve montaj deliklerinin oluşturulması için kullanılan küçük çaplı bir delme takımıdır. Meon Robotik Otomasyon ürün seçenekleri arasında 0,4 mm, 0,5 mm, 0,6 mm, 0,7 mm, 0,8 mm, 0,9 mm ve 1 mm gibi farklı ölçülerde mikro karbür matkap setleri yer almaktadır.

Farklı çapların bir arada sunulduğu setler, prototip PCB üretimi yapan kullanıcıların çeşitli komponent deliklerine uygun uç seçebilmesini kolaylaştırır. 0,1–1 mm, 0,3–1,2 mm ve 0,6–1,5 mm gibi farklı aralıklara sahip mikro karbür matkap seti seçenekleri; elektronik atölyeleri, Ar-Ge çalışmaları ve eğitim projeleri için kullanışlı çözümler sunar.

Pantoğraf Yazı ve Desen Uçları

Pantoğraf yazı ucu olarak kullanılan sivri gravür takımları yalnızca PCB üretiminde değil; pleksi, plastik, ahşap, alüminyum kaplı levha ve benzeri yüzeylerde yazı, numara, sembol ve ince desen işleme çalışmalarında da kullanılabilir. İşlenecek malzemeye göre devir, ilerleme ve kesme derinliğinin yeniden ayarlanması gerekir.

PCB Gravür Ucu Seçerken Nelere Dikkat Edilmelidir?

Doğru CNC gravür ucu seçimi yapılırken yalnızca uç çapına bakılması yeterli değildir. Kesici takımın açısı, şaft çapı, uç malzemesi, işlenecek yüzey, devre yolu aralığı ve CNC makinesinin mekanik hassasiyeti birlikte değerlendirilmelidir.

Uç Açısı ve Kesme Genişliği

Gravür ucunun açısı, belirli bir kesme derinliğinde oluşacak kanalın genişliğini etkiler. Küçük açılı uçlar daha ince ve hassas çizgiler oluşturabilir. Ancak kesme derinliği arttıkça kanal genişliği de artar. Bu nedenle PCB yüzeyinin düzgün olması ve Z ekseni yüksekliğinin kart boyunca mümkün olduğunca sabit tutulması önemlidir.

Matkap Çapı

Delik çapı, kullanılacak komponent bacağının ölçüsüne göre seçilmelidir. Çok dar delikler komponentin yerleştirilmesini zorlaştırırken gereğinden büyük delikler lehimleme alanını ve mekanik tutunmayı olumsuz etkileyebilir. PCB delme ucu seçmeden önce komponent veri sayfasındaki bacak kalınlığının kontrol edilmesi tavsiye edilir.

Şaft Uyumluluğu ve Pens Seçimi

Kesici takımın şaft çapı, spindle motorunda kullanılan pens sistemiyle uyumlu olmalıdır. Pensin ucu merkezden kaçık sıkması, yüksek devirde titreşime ve kesici takımın kırılmasına neden olabilir. Pens yüzeyinin temiz olması, takımın yeterli uzunlukta kavranması ve somunun dengeli sıkılması gerekir.

Spindle Devri ve İlerleme Hızı

Masaüstü CNC gravür ucu kullanılırken uygun devir ve ilerleme değerleri malzemeye, uç çapına ve makine yapısına göre belirlenmelidir. Çok düşük ilerleme kesici ucun aynı bölgede aşırı sürtünmesine, çok yüksek ilerleme ise ucun zorlanmasına veya kırılmasına yol açabilir. İlk uygulamalarda düşük kesme derinliğiyle deneme yapılması daha güvenlidir.

PCB Gravür ve Mikro Matkap Uçlarının Kullanım Alanları

• Bakır kaplı plaketlerde devre yollarının oluşturulması
• PCB üzerindeki yollar arasında elektriksel izolasyon kanalı açılması
• Elektronik komponent bacak deliklerinin delinmesi
• Devre kartlarının dış hatlarının kesilmesi
• Prototip ve tek adet PCB üretimi
• Pantoğraf makinelerinde yazı ve numara işleme
• Pleksi, plastik ve benzeri yüzeylerde ince gravür uygulamaları
• Logo, desen, sembol ve seri numarası işleme
• Elektronik laboratuvarı ve eğitim projeleri
• Hobi CNC ve masaüstü CNC uygulamaları

PCB CNC Kesici Uçlarının Avantajları

• İnce ve hassas devre yollarının işlenmesine yardımcı olur.
• Kimyasal aşındırma yöntemine ihtiyaç duymadan prototip PCB üretimi yapılmasını sağlar.
• Farklı uç açıları sayesinde çeşitli kanal genişlikleri oluşturulabilir.
• Mikro matkap uçlarıyla küçük komponent delikleri hassas biçimde delinebilir.
• Karbür yapı, kesici kenarın uzun süre keskin kalmasına yardımcı olur.
• PCB dışında yazı, desen ve yüzey gravürü uygulamalarında da kullanılabilir.
• Farklı çaplarda sunulan setler, tek paketle çeşitli delme ihtiyaçlarını karşılar.
• Masaüstü CNC makineleri ve uygun spindle sistemleriyle kullanılabilir.

Sıkça Sorulan Sorular

PCB gravüründe hangi uç kullanılmalıdır?

İnce devre yollarının çevresini kazımak için genellikle sivri V tipi gravür uçları kullanılır. Uç açısı ve uç çapı, devre yolları arasındaki mesafeye ve istenen kanal genişliğine göre seçilmelidir.

30 derece ve 60 derece gravür ucu arasındaki fark nedir?

30 derece uç daha sivri bir geometriye sahiptir ve ince detaylarda avantaj sağlayabilir. 60 derece uç ise daha geniş ve dayanıklı bir uç geometrisi sunar. Gerçek kanal genişliği kesme derinliğine bağlı olarak değişir.

PCB delmek için normal matkap ucu kullanılabilir mi?

Standart matkap uçları bazı uygulamalarda kullanılabilse de küçük çaplı PCB delikleri için mikro karbür matkap ucu tercih edilmesi daha kontrollü ve hassas sonuç sağlar. Ucun yüksek devirde salgısız çalıştırılması önemlidir.

PCB gravür ucu neden kırılır?

Aşırı kesme derinliği, yüksek ilerleme hızı, spindle salgısı, gevşek pens bağlantısı, titreşim ve kesici ucun iş parçasına yandan çarpması kırılmaya neden olabilir. İnce karbür uçlar sert olmalarına rağmen darbelere karşı hassastır.

Gravür derinliği ne kadar olmalıdır?

Gerekli derinlik bakır tabakanın kalınlığına, plaketin yüzey düzgünlüğüne ve uç açısına göre değişir. Amaç yalnızca bakır tabakayı birbirinden ayıracak kadar yüzey kaldırmaktır. Gereğinden derin işleme, kanalın genişlemesine ve uç ömrünün kısalmasına neden olabilir.

PCB gravür uçları ahşap veya plekside kullanılabilir mi?

Uygun uç geometrisi ve doğru kesme parametreleri seçildiğinde bazı gravür uçları ahşap, plastik ve pleksi yüzeylerde yazı veya desen işlemek için kullanılabilir. Ancak her uç her malzemeye uygun değildir ve deneme işlemi yapılması tavsiye edilir.

Mikro matkap ucu el matkabında kullanılabilir mi?

Mikro karbür uçların hassas yapısı nedeniyle mümkün olduğunca sabit, düşük salgılı ve kontrollü bir CNC spindle sistemi veya hassas matkap düzeneği kullanılmalıdır. El matkabında oluşabilecek yana kaçma hareketi ucun kolayca kırılmasına neden olabilir.
