Yağ Dağıtıcı Distribütörler ve Merkezi Yağlama Çözümleri

Yağ dağıtıcı distribütörler, yağlama pompasından gelen basınçlı yağın makine üzerindeki birden fazla yağlama noktasına kontrollü, düzenli ve dengeli biçimde yönlendirilmesini sağlayan merkezi yağlama sistemi elemanlarıdır. Özellikle CNC makineleri, lineer kızak sistemleri, vidalı miller, rulman yatakları, hareketli kızaklar ve sürekli çalışan endüstriyel ekipmanlarda yağın yalnızca tek bir noktaya değil, sistemde bulunan tüm kritik bölgelere ulaştırılması gerekir.

Pompadan çıkan yağın doğrudan tek bir hatta verilmesi, çok noktalı makinelerde yeterli bir yağlama çözümü oluşturmaz. Bu nedenle pompa ile yağlama noktaları arasına bir merkezi yağlama distribütörü yerleştirilir. Distribütör, ana yağ hattını iki veya daha fazla çıkışa ayırarak her bir mekanik bölge için ayrı bir yağlama hattı oluşturulmasına yardımcı olur.

Meon Robotik Otomasyon ürün seçenekleri arasında dozajlı, ayarlanabilir ve iğne vanalı distribütör modelleri bulunmaktadır. 2, 3, 4, 5, 6 ve 8 yollu seçenekler sayesinde küçük masaüstü CNC sistemlerinden çok sayıda yağlama noktası bulunan endüstriyel makinelere kadar farklı uygulamalara uygun sistem kurulabilir.

Yağ Dağıtıcı Distribütör Çeşitleri

Dozajlı Yağ Dağıtıcı Distribütörler

Dozajlı yağ dağıtıcı modelleri, yağlama pompasından gelen yağı belirli miktarlarda hazırlayarak ilgili yağlama noktalarına aktarmak amacıyla kullanılır. Sistem basınç oluşturduğunda distribütör içerisindeki piston mekanizması devreye girer. Pompa durduğunda ve hat basıncı azaldığında piston yeniden konumlanarak bir sonraki yağlama çevrimi için gerekli yağ miktarının hazırlanmasına yardımcı olur.

Dozajlı yapı, her yağlama çevriminde daha kontrollü bir yağ aktarımı gerçekleştirilmesini sağlar. Bu özellik özellikle lineer kızak, bilyalı vida, rulman yatağı ve hassas hareket mekanizmalarında gereğinden fazla veya yetersiz yağlama riskinin azaltılmasına yardımcı olur. CNC torna, CNC freze, işleme merkezi ve otomatik üretim makinelerinde düzenli yağlama isteyen uygulamalar için tercih edilebilir.

Ayarlanabilir İğne Vanalı Yağ Dağıtıcılar

Ayarlanabilir iğne vanalı yağ dağıtıcı, distribütör üzerindeki çıkışlardan geçen yağ miktarının ayrı ayrı sınırlandırılabilmesine imkân tanır. İğne vana yapısı sayesinde belirli bir hattaki akış artırılabilir, azaltılabilir veya uygulamanın ihtiyacına göre hassas biçimde ayarlanabilir.

Makinenin bütün yağlama noktaları aynı miktarda yağa ihtiyaç duymayabilir. Örneğin uzun bir lineer kızak ile küçük bir rulman yatağının yağ ihtiyacı birbirinden farklıdır. Ayarlanabilir distribütör kullanılarak daha fazla yağ isteyen bölgeye yüksek, daha az yağ isteyen noktaya düşük akış verilebilir. Böylece CNC yağlama sistemi makinenin gerçek ihtiyacına göre dengelenebilir.

Ayarlanabilir Yağlama Dağıtıcı Gövdeleri

Yağlama dağıtıcı gövdesi, çoklu yağlama hattı oluşturmak ve sistemin çıkış sayısını makinenin yapısına göre düzenlemek için kullanılan temel dağıtım elemanıdır. Uygun bağlantı elemanları, dozaj parçaları veya ayar vanalarıyla birlikte kullanılarak özelleştirilebilir bir merkezi yağlama hattı kurulmasına yardımcı olur.

Dağıtıcı gövdesi seçiminde çıkış sayısı, bağlantı ölçüleri, pompa basıncı, kullanılacak yağın viskozitesi ve yağlama noktalarının toplam ihtiyacı birlikte değerlendirilmelidir. Gövdenin yalnızca çıkış sayısına göre seçilmesi, sistemde dengesiz akış veya basınç kaybı oluşmasına neden olabilir.

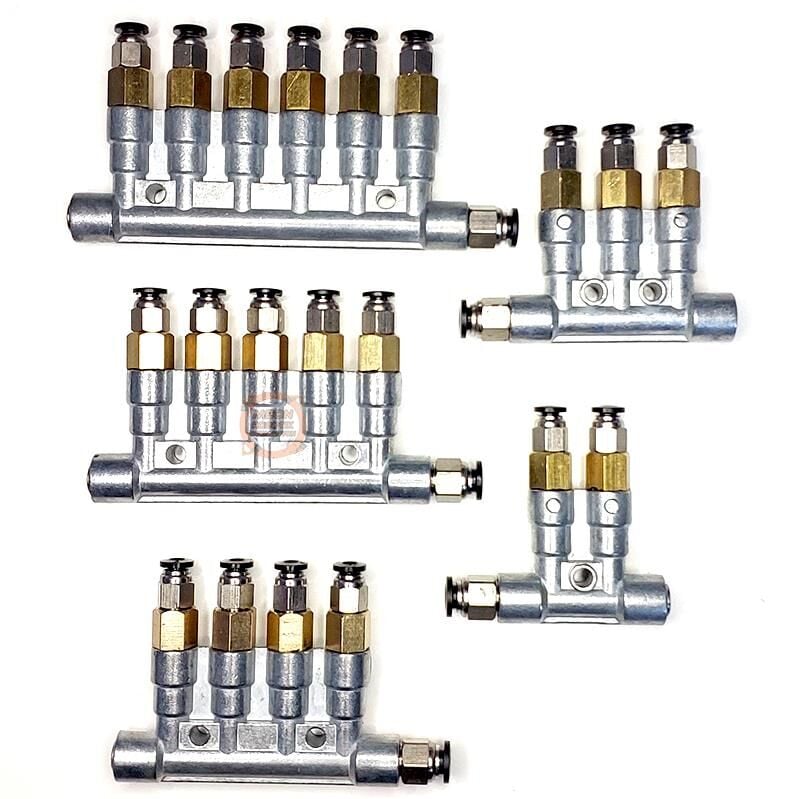

2, 3 ve 4 Yollu Yağ Distribütörleri

2 yollu yağ distribütörü, az sayıda yağlama noktası bulunan kompakt makinelerde kullanılabilir. Tek eksenli mekanizmalar, küçük CNC router sistemleri veya birbiriyle yakın konumlandırılmış iki kızak hattı için pratik bir çözüm sunar.

3 yollu yağ dağıtıcı modelleri, üç ayrı mekanik noktaya yağ gönderilmesini gerektiren uygulamalar için uygundur. X, Y ve Z eksenlerinin belirli noktalarının ayrı ayrı yağlanması gereken küçük CNC makinelerinde değerlendirilebilir.

4 yollu yağ distribütörü, orta ölçekli CNC sistemleri, çift kızaklı eksenler ve birden fazla rulman yatağı bulunan makinelerde yaygın olarak tercih edilir. Dört bağımsız çıkış sayesinde yağlama hatlarının makine geometrisine uygun biçimde ayrılması mümkün olur.

5, 6 ve 8 Yollu Yağ Distribütörleri

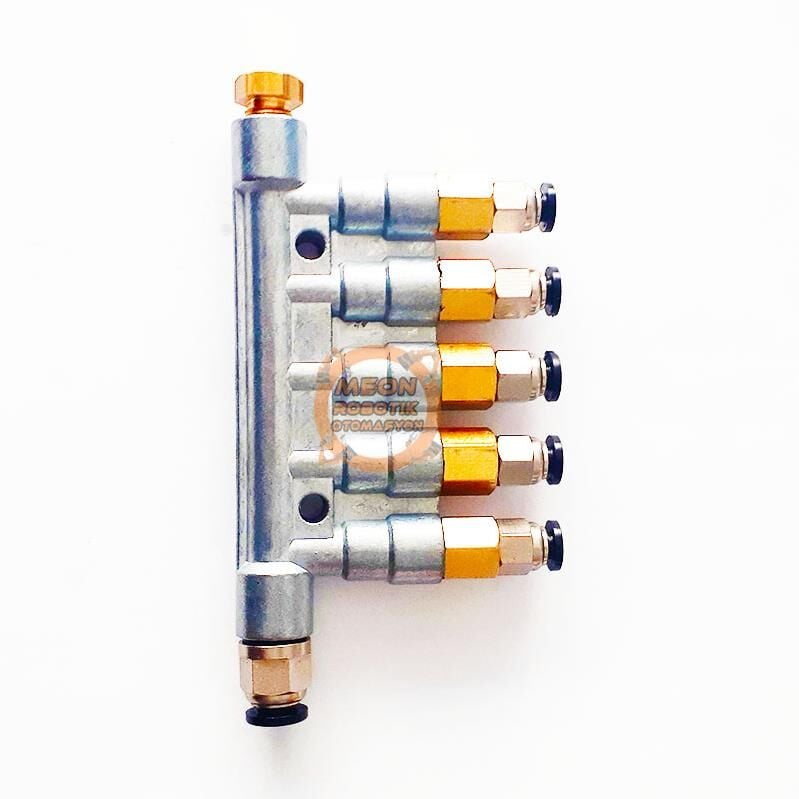

5 yollu yağ dağıtıcı ve 6 yollu yağ distribütörü seçenekleri, birden fazla lineer kızak, vidalı mil ve yataklama noktası bulunan makinelerde daha kapsamlı bir dağıtım ağı kurulmasını sağlar. Portal CNC makineleri, otomatik tornalar, kalıp makineleri ve üretim hatlarında kullanılabilir.

8 yollu yağ dağıtıcı, çok sayıda hareketli elemanın tek bir merkezi yağlama pompasından beslenmesi gereken uygulamalar için geliştirilmiş çok çıkışlı bir çözümdür. Tek bir distribütör üzerinden sekiz ayrı hatta yağ gönderilebilmesi, tesisatın daha düzenli kurulmasına ve bakım sırasında hatların daha kolay takip edilmesine yardımcı olur.

Yağ Dağıtıcı Seçerken Nelere Dikkat Edilmelidir?

Doğru otomatik yağlama distribütörü seçimi, sistemin güvenilirliği ve makine parçalarının kullanım ömrü açısından önemlidir. Ürün seçiminde yalnızca çıkış sayısına değil, pompa ve tesisatın teknik özelliklerine de dikkat edilmelidir.

• Çıkış sayısı: Makinedeki gerçek yağlama noktaları sayılmalı ve uygun yollu distribütör seçilmelidir.
• Giriş ve çıkış ölçüsü: Pompa hortumu, distribütör girişi ve çıkış hortumları birbiriyle uyumlu olmalıdır. Kategorideki modellerde yaygın olarak 6 mm giriş ve 4 mm çıkış bağlantısı kullanılmaktadır.
• Yağlayıcı tipi: Kullanılan ürünün ince yağ, akışkan gres veya üreticinin izin verdiği başka bir yağlayıcıyla uyumlu olup olmadığı kontrol edilmelidir.
• Pompa basıncı: Distribütörün çalışma yapısı, kullanılan manuel veya otomatik yağlama pompasının oluşturduğu basınca uygun olmalıdır.
• Dozaj ihtiyacı: Her çevrimde belirli miktarda yağ gereken uygulamalarda dozajlı modeller değerlendirilmelidir.
• Akış ayarı: Yağlama noktalarının ihtiyaçları farklıysa iğne vanalı ayarlanabilir modeller tercih edilmelidir.
• Hat uzunlukları: Çok uzun veya birbirinden farklı uzunluktaki hortumlar basınç ve akış dengesini etkileyebilir.
• Bağlantı sistemi: Hızlı bağlantı rekoru, yüksüklü bağlantı veya kullanılan diğer fittinglerin hortum çapına uygunluğu doğrulanmalıdır.

Yağ Dağıtıcı Distribütörlerin Kullanım Alanları

• CNC router ve CNC ağaç işleme makineleri
• CNC torna ve CNC freze tezgâhları
• Lineer kızak, ray ve araba sistemleri
• Bilyalı vida ve somun mekanizmaları
• Otomatik torna ve işleme merkezleri
• Portal freze ve ağır tip takım tezgâhları
• Enjeksiyon ve kalıp döküm makineleri
• Tekstil ve paketleme makineleri
• Hidrolik makineler ve üretim hatları
• Endüstriyel otomasyon ve özel makine projeleri

Merkezi Yağ Dağıtım Sisteminin Avantajları

• Tek bir pompadan birden fazla noktaya yağ aktarılmasını sağlar.
• Manuel yağlama işlemlerine duyulan ihtiyacı azaltır.
• Lineer kızak ve vidalı millerde kuru çalışma riskini düşürmeye yardımcı olur.
• Yağın düzenli ve kontrollü biçimde dağıtılmasını destekler.
• Aşırı yağ tüketiminin ve çevre kirliliğinin azaltılmasına katkı sağlar.
• Makine bakım süreçlerinin daha planlı yürütülmesine yardımcı olur.
• Zor erişilen mekanik noktaların merkezi sistem üzerinden yağlanmasını sağlar.
• Sürtünme, ses, ısınma ve erken mekanik aşınma riskini azaltmaya yardımcı olur.
• Hortum tesisatının daha düzenli ve takip edilebilir kurulmasını sağlar.

Sıkça Sorulan Sorular

Yağ dağıtıcı distribütör ne işe yarar?

Yağlama pompasından gelen yağı iki veya daha fazla çıkışa ayırarak makine üzerindeki farklı yağlama noktalarına yönlendirir. Böylece tek pompa kullanılarak çok noktalı bir yağlama sistemi kurulabilir.

Kaç yollu yağ distribütörü seçilmelidir?

Seçim, makinedeki bağımsız yağlama noktalarının sayısına göre yapılmalıdır. Dört yağlama noktası bulunan bir sistem için 4 yollu, altı ayrı nokta bulunan bir sistem için 6 yollu distribütör değerlendirilebilir.

Dozajlı ve ayarlanabilir distribütör arasındaki fark nedir?

Dozajlı distribütörler her yağlama çevriminde belirli miktarda yağ hazırlanmasına yardımcı olur. Ayarlanabilir iğne vanalı modellerde ise her çıkıştaki akış kullanıcı tarafından sınırlandırılabilir ve farklı ihtiyaçlara göre dengelenebilir.

Yağ distribütörü manuel pompaya bağlanabilir mi?

Bağlantı ölçüleri, çalışma basıncı ve kullanılan yağlayıcı uygun olduğu sürece birçok distribütör manuel yağlama pompalarıyla birlikte kullanılabilir. Kesin seçim yapılırken pompa ve distribütör teknik özellikleri karşılaştırılmalıdır.

Otomatik yağlama pompasıyla kullanılabilir mi?

Evet. Uygun basınç, bağlantı ve yağlayıcı koşulları sağlandığında distribütörler otomatik yağlama pompalarıyla birlikte merkezi yağlama sisteminin temel dağıtım elemanı olarak kullanılabilir.

Bir çıkıştan yağ gelmemesinin nedeni ne olabilir?

Hortumun kıvrılması, fittingin tıkanması, yağın uygun viskozitede olmaması, hatta hava bulunması, ayar vanasının kapalı olması veya pompa basıncının yetersiz kalması bu duruma neden olabilir. Sistem kontrol edilirken her hat ayrı ayrı incelenmelidir.

6 mm giriş ve 4 mm çıkış ne anlama gelir?

Bu ölçüler distribütöre bağlanacak hortumların dış çapını ifade eder. Ana pompa hattı 6 mm hortumla distribütöre bağlanırken, yağlama noktalarına giden çıkışlarda genellikle 4 mm hortum kullanılır.

Meon Robotik Otomasyon Yağlama Sistemi Çözümleri

Meon Robotik Otomasyon; CNC makineleri, endüstriyel otomasyon sistemleri ve özel makine projeleri için farklı çıkış sayılarına sahip yağ dağıtıcı distribütör seçenekleri sunar. Dozajlı distribütörler, ayarlanabilir yağlama gövdeleri ve iğne vanalı modeller sayesinde sistem ihtiyacına uygun bir merkezi yağlama tesisatı oluşturulabilir.

Ürün seçerken pompa tipi, çalışma basıncı, hortum ölçüsü, yağlama noktası sayısı ve kullanılacak yağın özellikleri birlikte değerlendirilmelidir. Doğru seçilmiş bir çok çıkışlı yağ dağıtıcı, makinenin kritik hareket elemanlarının düzenli yağlanmasına, bakım süreçlerinin kolaylaştırılmasına ve mekanik parçaların daha verimli çalışmasına katkı sağlar.
