OLED Ekran 0.96 İnç 128x64 SSD1315 I2C 4 Butonlu BEYAZ – Arduino Uyumlu
OLED ekran, 0.96 inç boyutunda, 128x64 piksel çözünürlüğe ve dört bağımsız kontrol butonuna sahip kompakt bir görüntüleme modülüdür. Beyaz görüntü rengiyle metin, grafik, sensör verisi ve menü seçeneklerini net biçimde gösterirken butonlar üzerinden kullanıcı komutlarının alınmasını sağlar. Arduino, ESP32, STM32, robotik ve otomasyon projelerinde kullanılır.
157,01 ₺
Stok Kodu
sk1900
Fiyat
2,80 USD + KDV
Havale
152,30 TL
(%3,00 havale indirimi)
OLED Ekran 0.96 İnç 128x64 SSD1315 I2C 4 Butonlu BEYAZ – Arduino Uyumlu
OLED ekran, 0.96 inç ekran boyutu ve 128x64 piksel çözünürlüğüyle metin, simge, grafik, sayaç ve sensör verilerini görüntülemek için kullanılan kompakt bir ekran modülüdür. SSD1315 sürücü entegresi ve I2C haberleşme desteği sayesinde mikrodenetleyiciyle SDA ve SCL veri hatları üzerinden iletişim kurar. Kart üzerindeki dört bağımsız push buton; menüler arasında geçiş, değer artırma veya azaltma, seçim yapma ve komut çalıştırma işlemlerinde kullanılabilir.
Öne Çıkan Avantajları
Bu OLED ekran, görüntüleme modülü ile fiziksel kullanıcı kontrollerini tek kart üzerinde bir araya getirerek bağlantı karmaşasını ve montaj alanı ihtiyacını azaltır. Beyaz görüntü rengi, siyah ekran üzerinde yüksek kontrast oluşturarak yazıların ve grafiklerin kolay okunmasını sağlar. Kendinden aydınlatmalı OLED teknolojisi arka ışığa ihtiyaç duymaz ve özellikle düşük ışıklı ortamlarda net bir görüntü sunar.
Arduino, ESP32, ESP8266 ve STM32 tabanlı projelerde kullanıcı arayüzü, cihaz durum ekranı, sensör paneli, sayaç veya ayar menüsü oluşturmak için kullanılabilir. Kompakt yapısı sayesinde taşınabilir cihazlara ve sınırlı montaj alanına sahip elektronik sistemlere kolayca entegre edilebilir.
Bağlantı Bilgileri

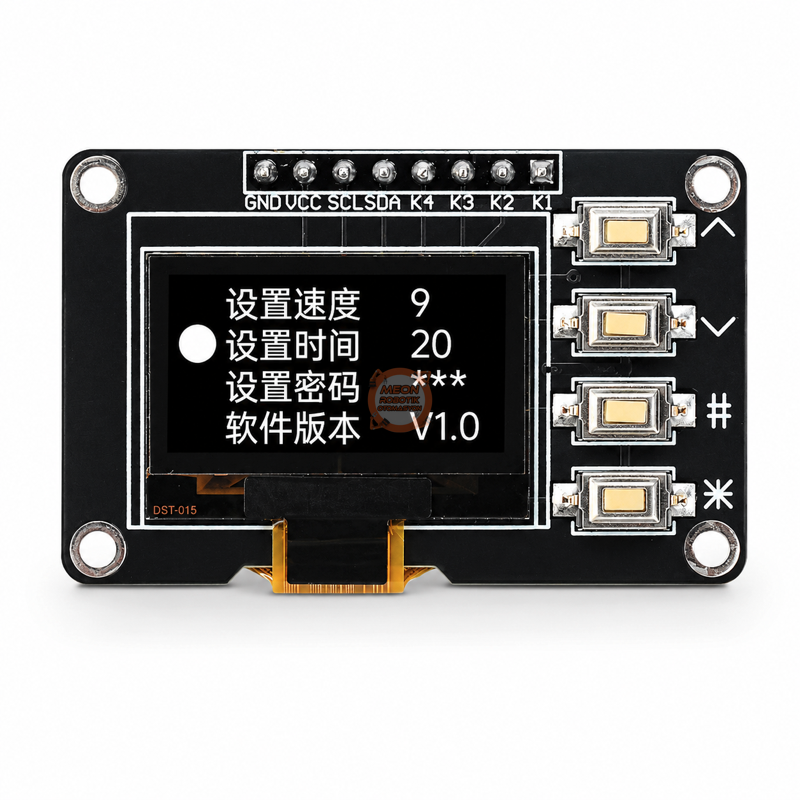

OLED ekran üzerindeki GND ve VCC pinleri güç bağlantısı, SCL ve SDA pinleri ise I2C haberleşmesi için kullanılır. K1, K2, K3 ve K4 pinleri dört butonun bağımsız sinyal çıkışlarıdır ve mikrodenetleyicinin dijital girişlerine bağlanır.

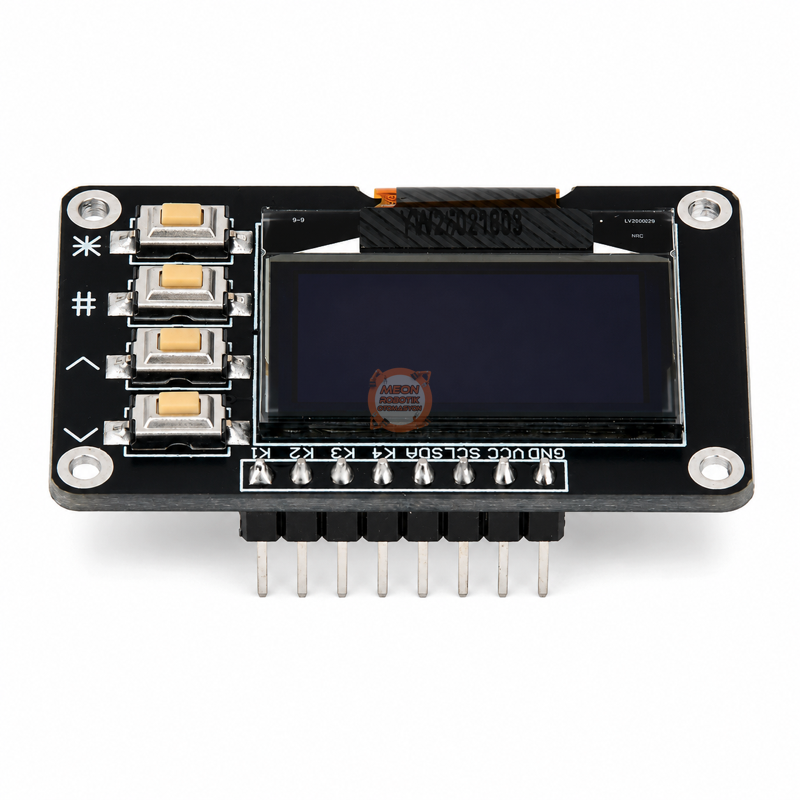

Kart üzerinde toplam sekiz bağlantı pini bulunur. Ürün 4x4 keypad veya 16 tuşlu bir anahtar takımı değildir; dört adet bağımsız push butona sahiptir. SSD1315 tabanlı OLED ekran, birçok projede SSD1306 uyumlu ekran kütüphaneleriyle çalıştırılabilir. Kurulum sırasında 128x64 çözünürlük, doğru I2C adresi ve kullanılan mikrodenetleyicinin pin bağlantıları kontrol edilmelidir.
Kullanım Alanları
- Arduino ve mikrodenetleyici projeleri
- Robotik sistemler
- Otomasyon kontrol panoları
- Sensör ve ölçüm cihazları
- Menü kontrollü elektronik devreler
- Taşınabilir elektronik cihazlar
- IoT uygulamaları
- DIY elektronik projeleri
Bu OLED ekran, beyaz görüntü rengi, dört bağımsız butonu ve kompakt tasarımıyla hem veri görüntüleme hem de kullanıcı kontrolü gerektiren projeler için pratik bir çözümdür.
Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Ekran tipi | OLED grafik ekran |
| Ekran boyutu | 0.96 inç |
| Çözünürlük | 128x64 piksel |
| Görüntü rengi | Beyaz |
| Sürücü entegresi | SSD1315 |
| Haberleşme protokolü | I2C |
| Çalışma gerilimi | 3.3V – 5V DC |
| Buton sayısı | 4 adet bağımsız push buton |
| Buton çıkışları | K1, K2, K3, K4 |
| Buton işaretleri | Yukarı, aşağı, # ve * |
| Toplam pin sayısı | 8 |

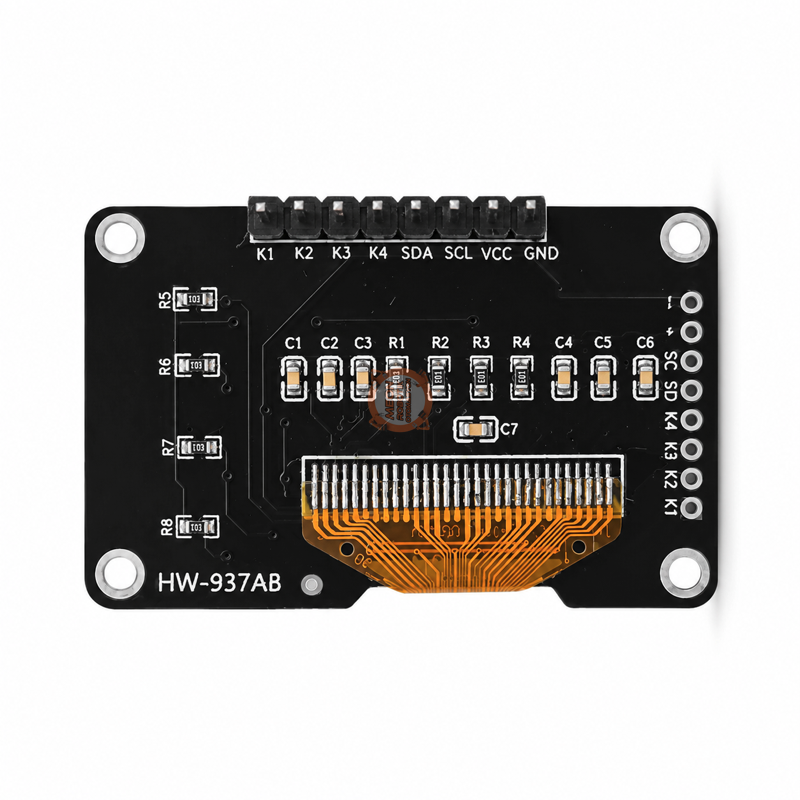

| Pin sıralaması | GND, VCC, SCL, SDA, K4, K3, K2, K1 |
| Görüntüleme yapısı | Kendinden aydınlatmalı |
| Uyumlu platformlar | Arduino, ESP32, ESP8266, STM32 ve benzeri mikrodenetleyiciler |
| Kütüphane desteği | SSD1315 ve uyumlu SSD1306 ekran kütüphaneleri |
Paket İçeriği
- 1 Adet 0.96 İnç 128x64 SSD1315 I2C 4 Butonlu Beyaz OLED Ekran Modülü
