Kablosuz Röle ve RF Modüller ile Uzaktan Kontrol Çözümleri

Kablosuz röle ve RF modüller, elektrikli ve elektronik sistemlerin fiziksel kablo bağlantısına ihtiyaç duyulmadan belirli bir mesafeden açılıp kapatılmasını, yönlendirilmesini veya farklı çalışma fonksiyonlarının yönetilmesini sağlayan kontrol ürünleridir. RF, yani radyo frekansı teknolojisi kullanan bu sistemler; kumandadan gönderilen kablosuz sinyali alıcı modül üzerinde işler ve bağlı bulunan röle, motor, lamba, pompa, kapı, vana ya da otomasyon ekipmanını kontrol eder.

Meon Robotik Otomasyon Kablosuz Röle ve RF Modüller kategorisinde; 433 MHz RF kumanda, tek kanallı ve çok kanallı röle kartları, uzun menzilli alıcı-verici setleri, DC motor yön kontrol kartları, lineer aktüatör kumandaları, IR kontrollü röle kartları, RF alıcı modülleri ve Wi-Fi üzerinden yönetilebilen akıllı röle seçenekleri yer almaktadır. Kategoride 1, 2, 4, 6, 8 ve 12 kanallı çözümler ile farklı voltaj ve kontrol ihtiyaçlarına yönelik ürün alternatifleri bulunmaktadır.

RF uzaktan kumanda modülü kullanımı; endüstriyel otomasyon sistemlerinden akıllı ev uygulamalarına, bahçe sulama sistemlerinden motorlu kapılara kadar geniş bir kullanım alanı sunar. Kablo çekmenin zor, maliyetli veya güvenli olmadığı uygulamalarda uzaktan kontrol sistemi kurmak için pratik bir çözüm oluşturur.

Kablosuz Röle ve RF Modül Çeşitleri

1 Kanal RF Uzaktan Kumandalı Röle Modülleri

1 kanal kablosuz röle sistemleri, tek bir elektrikli cihazın uzaktan açılması veya kapatılması gereken uygulamalarda kullanılır. Aydınlatma, kapı kilidi, siren, küçük pompa, fan, kontaktör ve benzeri ekipmanlar tek tuşlu RF kumanda yardımıyla kontrol edilebilir.

433 MHz frekansında çalışan tek kanallı alıcı-verici röle takımları, basit yapıları sayesinde hobi elektroniği ve profesyonel kontrol uygulamalarında tercih edilir. Ürünün çalışma voltajı, röle kontak kapasitesi ve kumanda eşleştirme yöntemi uygulamaya uygun olarak seçilmelidir.

2 Kanal Kablosuz Röle Sistemleri

2 kanal RF röle kartı, iki farklı cihazı birbirinden bağımsız olarak kontrol etmek veya bir motorun ileri ve geri yön hareketini yönetmek için kullanılabilir. İki kanallı uzaktan kumanda sistemleri; garaj kapısı, panjur, aydınlatma grubu, bariyer, pompa ve küçük otomasyon sistemleri için işlevsel çözümler sunar.

Kategoride yer alan 500 metreye kadar açık alan menzili sunabilen iki kanallı RF anahtar seçenekleri, birden fazla kumandayı hafızaya alabilen kontrol yapılarıyla genişletilebilir kullanıcı senaryolarına uygundur. Gerçek çalışma mesafesi; anten yapısına, çevredeki metal yüzeylere, duvarlara ve elektromanyetik parazit seviyesine göre değişebilir.

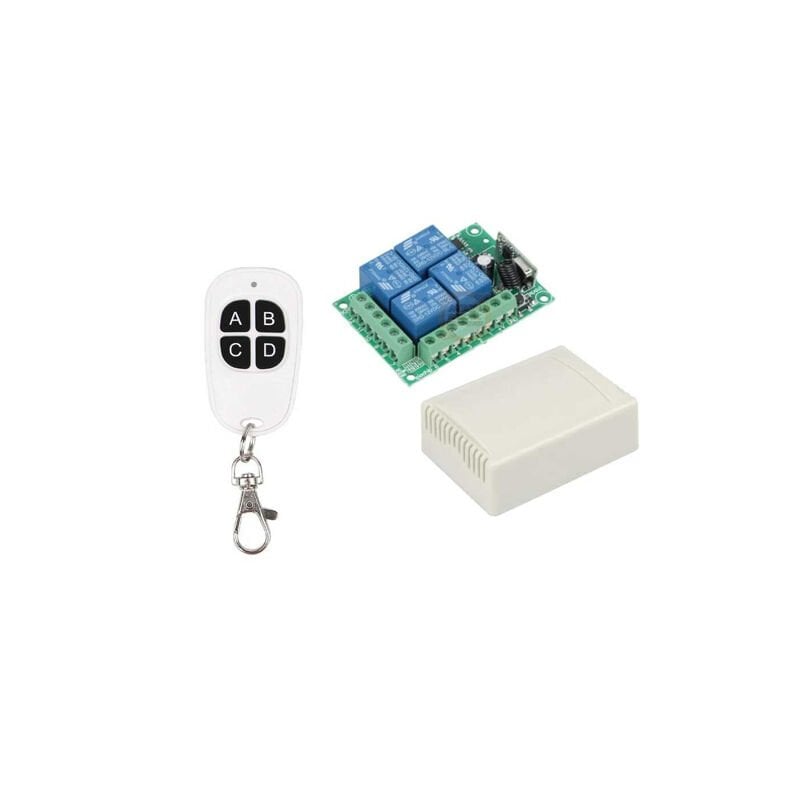

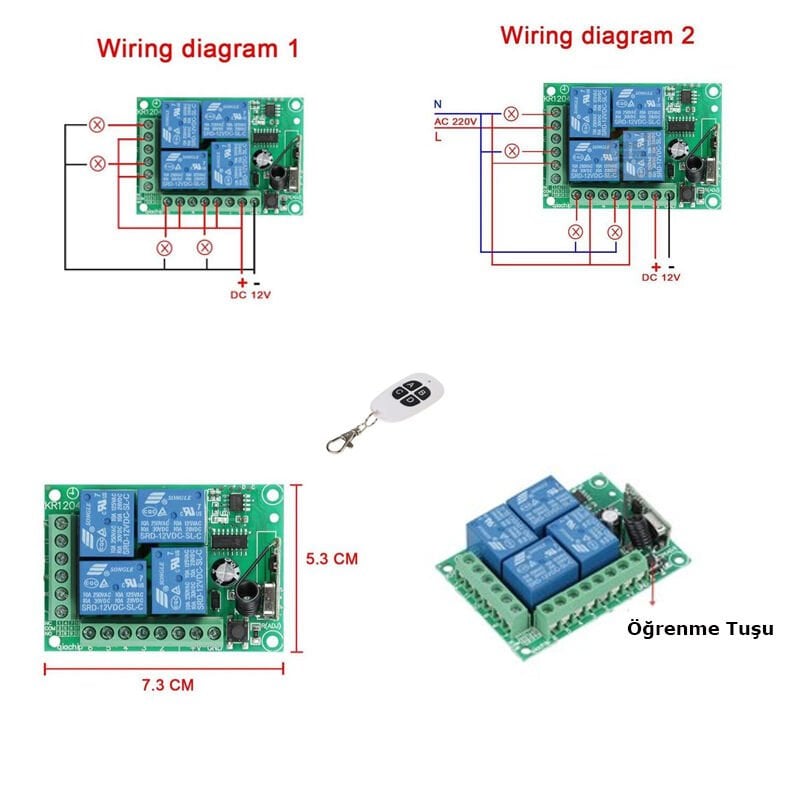

4 Kanal 433 MHz RF Kumanda ve Röle Setleri

4 kanal RF uzaktan kumanda sistemleri, dört ayrı çıkışın tek bir el kumandası üzerinden yönetilmesini sağlar. A, B, C ve D tuşlu kumandalar; farklı röleleri, motor fonksiyonlarını veya elektrikli yükleri kontrol etmek amacıyla kullanılabilir.

Meon Robotik Otomasyon ürün seçenekleri arasında 6-30 V DC çalışma aralığına, 10 A röle çıkışına ve antenli alıcı-verici yapısına sahip 4 kanallı sistemler bulunmaktadır. Bu ürünler özellikle tarımsal makineler, aydınlatma kontrolü, pompa sistemleri, otomatik kapılar, küçük vinç uygulamaları ve endüstriyel kontrol panolarında değerlendirilebilir.

6, 8 ve 12 Kanal Çok Kanallı RF Sistemleri

Birden fazla cihazın veya fonksiyonun aynı noktadan yönetilmesi gereken uygulamalarda çok kanallı RF röle kartı seçenekleri kullanılır. Altı, sekiz ve on iki kanallı sistemler, kontrol panolarındaki farklı çıkışların tek bir RF kumanda üzerinden yönetilmesine olanak tanır.

8 kanal RF alıcı-verici setleri; 9-72 V DC gibi geniş çalışma voltajına sahip modellerle araç üstü sistemler, makineler ve özel otomasyon projelerinde kullanılabilir. 12 kanal kablosuz röle kiti ise çok sayıda cihazın ayrı ayrı kontrol edilmesi gereken sahne sistemleri, tarımsal uygulamalar, aydınlatma grupları ve endüstriyel projeler için uygundur.

RX480E-4 433 MHz RF Alıcı Modülü

433 MHz RF alıcı modülü, elektronik projelerde kumanda sinyallerinin algılanması ve mikrodenetleyici ya da kontrol devresine aktarılması için kullanılır. RX480E-4 gibi dört kanallı alıcı modülleri; Arduino, ESP geliştirme kartları, röle devreleri ve özel tasarım kontrol kartlarıyla birlikte değerlendirilebilir.

Bu tür modüller doğrudan yüksek güçlü yükleri çalıştırmak amacıyla değil, kontrol sinyali üretmek için kullanılır. Yüksek akım çeken cihazların yönetilmesinde uygun röle, MOSFET, kontaktör veya motor sürücü devresi kullanılmalıdır.

IR Kumandalı Röle Kartları

IR kumandalı röle kartı, kızılötesi uzaktan kumanda sinyaliyle çalışan kısa mesafeli kontrol çözümüdür. RF sistemlerinden farklı olarak kumanda ile alıcı arasında doğrudan görüş hattı gerekebilir. Kategoride 5 V ve 12 V çalışma gerilimine sahip tek kanallı IR röle kartları bulunmaktadır.

IR röle sistemleri; oda içi aydınlatma, deney setleri, masaüstü elektronik projeleri, sunum sistemleri ve kısa mesafeli cihaz kontrolü için ekonomik bir alternatif sunar. Arduino uyumlu 17 tuşlu IR alıcı-verici kumanda kitleri ise yazılım geliştirilen projelerde farklı komutların tanımlanmasına yardımcı olur.

Lineer Aktüatör ve DC Motor Uzaktan Kumanda Kartları

Lineer aktüatör uzaktan kumanda kartı, aktüatör motorunun ileri ve geri yönde hareket ettirilmesi için özel olarak tasarlanmış kontrol sistemidir. Bu kartlar; yatak mekanizmaları, otomatik kapaklar, kaldırma sistemleri, güneş paneli yönlendirme mekanizmaları ve hareketli platformlarda kullanılabilir.

DC motor uzaktan kumanda kartı ise motorun dönüş yönünü kablosuz olarak değiştirmeye olanak sağlar. Standart röle kartlarından farklı olarak yön kontrolü için gereken elektriksel bağlantı yapısı kart üzerinde hazırlanmış olabilir. Motorun çalışma gerilimi, nominal akımı ve kalkış akımı mutlaka kontrol kartının teknik sınırları içinde olmalıdır.

Wi-Fi Kontrollü Akıllı Röleler

Wi-Fi kontrollü röleler, RF el kumandası yerine akıllı telefon, mobil uygulama veya internet bağlantısı üzerinden cihaz kontrolü sunar. ESP32 tabanlı akıllı röleler; aydınlatma, priz, fan ve uygun güçteki elektrikli cihazların uzaktan yönetilmesinde kullanılabilir.

Akıllı ev rölesi seçerken cihazın giriş ve çıkış voltajı, bağlantı tipi, desteklediği mobil uygulama, yerel ağ çalışma özelliği ve maksimum yük kapasitesi incelenmelidir. Şebeke gerilimi ile çalışan ürünlerde elektrik bağlantısı yetkili kişiler tarafından gerçekleştirilmelidir.

Kablosuz Röle ve RF Modül Seçim Rehberi

Kanal Sayısını Belirleyin

Kontrol edilecek bağımsız cihaz veya fonksiyon sayısı, röle kartının kanal sayısını belirler. Tek bir lambayı kontrol etmek için 1 kanal yeterli olabilirken motor yön kontrolünde en az iki kanal gerekebilir. Birden fazla pompa, lamba, vana veya makine fonksiyonu için 4, 6, 8 ya da 12 kanallı ürünler tercih edilmelidir.

Çalışma Voltajını Kontrol Edin

12V kablosuz röle, 24 V DC kontrol kartı, 5 V IR röle veya geniş voltaj aralıklı RF alıcılar farklı besleme ihtiyaçlarına sahiptir. Ürünün besleme gerilimi ile kullanılacak güç kaynağının çıkış gerilimi aynı olmalıdır. Yanlış voltaj uygulanması modülün zarar görmesine yol açabilir.

Röle Kontak Kapasitesini İnceleyin

Röle üzerinde belirtilen 10 A veya benzeri akım değerleri her yük türü için aynı çalışma kapasitesini ifade etmeyebilir. Motor, pompa, trafo ve solenoid gibi endüktif yükler ilk çalışma anında nominal akımdan daha yüksek akım çekebilir. Yüksek güçlü cihazlarda RF röle çıkışı doğrudan yüke bağlanmak yerine uygun kapasiteli bir kontaktörü tetiklemek için kullanılabilir.

Çalışma Modunu Belirleyin

Kablosuz röle kartları genellikle anlık, kilitlemeli ve karşılıklı kilitlemeli çalışma modlarından birini veya birkaçını destekler:

• Anlık çalışma: Kumanda tuşuna basıldığı sürece çıkış aktif kalır.
• Kilitlemeli çalışma: Bir kez basıldığında röle açılır, tekrar basıldığında kapanır.
• Karşılıklı kilitleme: Bir kanal açıldığında diğer kanal otomatik olarak kapanır.

Motor yön kontrolü, kapı açma-kapama veya lineer aktüatör uygulamalarında aynı anda iki yön çıkışının aktif olmasını engelleyen karşılıklı kilitleme özelliği önemlidir.

Menzil ve Anten Yapısını Değerlendirin

Uzun menzilli RF kumanda sistemlerinde belirtilen mesafe çoğunlukla açık alan ve ideal ortam koşullarını ifade eder. Duvarlar, betonarme yapılar, metal kabinler, yüksek gerilim kabloları ve diğer kablosuz cihazlar menzili azaltabilir. Antenli modeller daha kararlı haberleşme sağlayabilir; ancak antenin metal pano içerisinde bırakılmaması ve uygun şekilde konumlandırılması gerekir.

Frekans ve Kumanda Uyumluluğunu Kontrol Edin

Bir kumandanın 433 MHz frekansında çalışması, tüm 433 MHz alıcılarla otomatik olarak uyumlu olduğu anlamına gelmez. Kodlama protokolü, öğrenme yöntemi, sabit kod veya öğrenen kod yapısı ve kullanılan kodlayıcı entegre uyumluluğu kontrol edilmelidir. EV1527 gibi kodlama sistemleri kullanılan ürünlerde kumanda ve alıcının aynı protokolü desteklemesi gerekir.

Kablosuz Röle ve RF Modüllerin Kullanım Alanları

• Akıllı ev aydınlatma ve cihaz kontrol sistemleri
• Garaj kapısı, bahçe kapısı ve bariyer uygulamaları
• Su pompası ve tarımsal sulama sistemleri
• Lineer aktüatör ileri-geri hareket kontrolü
• DC motor yön değiştirme uygulamaları
• Endüstriyel makinelerde uzaktan komut verme
• Alarm, siren ve ikaz lambası kontrolü
• Otomatik panjur ve perde sistemleri
• Bahçe ve çevre aydınlatma sistemleri
• Solenoid vana ve elektromekanik kilit kontrolü
• Arduino, ESP32 ve mikrodenetleyici projeleri
• Araç üstü elektrikli ekipman kontrolü
• Sahne, dekor ve uzaktan efekt sistemleri
• Kontaktör kontrollü motor ve makine uygulamaları

RF Kontrollü Röle Sistemlerinin Avantajları

• Kablo çekilmesi zor alanlarda pratik kontrol imkânı sağlar.
• Kurulum süresini ve kablolama maliyetini azaltabilir.
• Tek kumanda ile birden fazla fonksiyon yönetilebilir.
• Farklı kanal ve çalışma voltajı seçenekleri sunar.
• Mevcut otomasyon panolarına entegre edilebilir.
• Kontaktör veya sürücü devrelerini uzaktan tetiklemek için kullanılabilir.
• Anlık, kilitlemeli ve karşılıklı kilitlemeli çalışma seçenekleri sunabilir.
• Taşınabilir kumandalar sayesinde kullanıcı hareket özgürlüğü sağlar.
• Hobi projelerinden endüstriyel uygulamalara kadar kullanılabilir.
• Uygun modellerde birden fazla kumanda alıcıya tanıtılabilir.

Sıkça Sorulan Sorular

433 MHz RF röle nedir?

433 MHz RF röle, 433 MHz radyo frekansında çalışan bir kumandadan gelen kablosuz komutu algılayarak röle çıkışını açan veya kapatan kontrol sistemidir. Aydınlatma, pompa, kilit, kontaktör ve motor kontrol devrelerinde kullanılabilir.

RF kumanda duvarın arkasından çalışır mı?

RF sinyalleri birçok durumda duvar arkasından çalışabilir. Ancak beton kalınlığı, demir donatı, metal yüzeyler, elektromanyetik parazit ve anten konumu çalışma mesafesini etkiler. Ürün üzerinde belirtilen maksimum menzil genellikle engelsiz açık alan koşullarında ölçülür.

433 MHz olan her kumanda her alıcıyla çalışır mı?

Hayır. Frekansın aynı olması tek başına yeterli değildir. Kumanda ve alıcının kodlama protokolü, veri formatı ve öğrenme sistemi de uyumlu olmalıdır. Yeni kumanda satın alınırken alıcının desteklediği kod tipi kontrol edilmelidir.

RF röle ile 220 V cihaz kontrol edilir mi?

Röle kontakları uygun AC gerilim ve akım kapasitesine sahipse belirli 220 V cihazlar kontrol edilebilir. Ancak yüksek güçlü, endüktif veya kalkış akımı yüksek cihazlarda harici kontaktör kullanılmalıdır. Şebeke gerilimiyle yapılacak bağlantılar elektrik konusunda yetkin kişiler tarafından gerçekleştirilmelidir.

Motor yön kontrolü için hangi RF kart kullanılmalıdır?

Motor yön kontrolünde ileri ve geri çıkışları bulunan, karşılıklı kilitleme özelliğine sahip bir uzaktan kumandalı DC motor yön kontrol devresi kullanılmalıdır. Motorun voltajı, çalışma akımı ve kalkış akımı kartın kapasitesiyle uyumlu olmalıdır.

RF röle menzili nasıl artırılır?

Alıcının anteni açık ve yüksek bir konuma yerleştirilebilir, metal pano dışına uygun anten çıkarılabilir ve parazit kaynaklarından uzak tutulabilir. Güç kaynağının kararlı olması da alıcı performansını etkileyebilir. Anten üzerinde üretici önerisi dışında değişiklik yapılmamalıdır.

IR kumanda ile RF kumanda arasındaki fark nedir?

IR kumandalar kızılötesi ışık kullandığı için genellikle alıcıyı görmelidir ve kısa mesafede çalışır. RF kumandalar radyo frekansı kullandığından doğrudan görüş hattı gerektirmeden daha uzun mesafelerde kontrol sağlayabilir.

Bir RF alıcıya birden fazla kumanda tanıtılabilir mi?

Bu özellik ürünün kumanda hafıza kapasitesine bağlıdır. Bazı alıcılar yalnızca birkaç kumandayı, bazı modeller ise çok daha fazla kumandayı hafızaya alabilir. Satın almadan önce ürünün öğrenme kapasitesi ve kumanda silme yöntemi incelenmelidir.

Meon Robotik Otomasyon Kablosuz Kontrol Çözümleri

Meon Robotik Otomasyon; hobi elektroniği, akıllı ev sistemleri, tarımsal otomasyon, makine kontrolü ve endüstriyel uygulamalar için farklı özelliklere sahip kablosuz röle kartı ve RF modül seçenekleri sunar. Tek kanallı ekonomik röle setlerinden çok kanallı profesyonel kontrol sistemlerine, IR kumanda kitlerinden lineer aktüatör kartlarına kadar farklı projelere yönelik ürünlere aynı kategori üzerinden ulaşabilirsiniz.

Ürün seçimi yapılırken yalnızca kanal sayısına değil; besleme voltajına, çıkış kapasitesine, çalışma moduna, kumanda protokolüne, menzil ihtiyacına ve kontrol edilecek yükün elektriksel özelliklerine dikkat edilmelidir. Meon Robotik Otomasyon ürün sayfalarında yer alan teknik bilgileri karşılaştırarak projenize uygun RF alıcı verici seti, uzaktan kumanda ve röle modülünü belirleyebilirsiniz.

Geniş ürün seçeneği, hızlı gönderim imkânı ve otomasyon odaklı ürün yapısıyla Meon Robotik Otomasyon, kablosuz kontrol projelerinde ihtiyaç duyulan elektronik ve elektromekanik bileşenleri bir arada sunar.
