CNC takım tutucu, CNC işleme merkezlerinde kullanılan kesici takımların makine miline güvenli, hassas ve dengeli biçimde bağlanmasını sağlayan önemli bir bağlantı ekipmanıdır. Kesici takım ile spindle mili arasında bağlantı oluşturan takım tutucular; frezeleme, kanal açma, delme, yüzey işleme, profil çıkarma ve hassas talaş kaldırma uygulamalarında doğrudan işleme kalitesini etkiler.

Takımın doğru eksende tutulması, yüksek devirlerde titreşimin azaltılması ve kesici ucun iş parçasına hassas biçimde temas etmesi için uygun takım tutucunun seçilmesi gerekir. Meon Robotik Otomasyon CNC takım tutucu kategorisinde; farklı CNC tezgâhları, spindle bağlantıları ve pens ölçüleri için kullanılabilen ISO30, HSK63F ve BT40 takım tutucu seçeneklerini inceleyebilirsiniz.

CNC router, CNC dik işleme merkezi, otomatik takım değiştirmeli CNC makineleri ve endüstriyel talaşlı imalat sistemlerinde kullanılan takım tutucular; bağlantı standardı, pens tipi, takım çapı ve çalışma devrine göre tercih edilmelidir.

CNC takım tutucu, freze, matkap, rayba, gravür ucu ve benzeri kesici takımları CNC tezgâhının spindle miline bağlayan hassas mekanik parçadır. Takım tutucunun bir tarafı tezgâh milinin bağlantı standardına, diğer tarafı ise pens ve somun sistemi aracılığıyla kesici takıma uyum sağlar.

Takım tutucular yalnızca kesici ucun sabitlenmesini sağlamaz. Aynı zamanda spindle motorundan gelen dönme hareketinin kesici takıma dengeli biçimde aktarılmasına yardımcı olur. Bağlantı yüzeyindeki hassasiyet, salgı değeri, balans kalitesi ve sıkma kuvveti; işlenen yüzeyin kalitesi ve kesici takımın kullanım ömrü üzerinde önemli rol oynar.

Doğru seçilmiş bir CNC freze takım tutucu, takımın merkezden kaçmasını azaltır, titreşimi sınırlar ve ölçü hassasiyetinin korunmasına yardımcı olur. Yanlış ölçüde veya makineye uygun olmayan ürün kullanılması ise yüzey bozukluğu, kesici takım aşınması, titreşim ve bağlantı problemlerine neden olabilir.

CNC takım tutucuların temel görevleri şunlardır:

• Kesici takımı CNC spindle miline bağlamak,
• Kesici ucun merkez ekseninde dönmesine yardımcı olmak,
• Spindle motorunun dönme kuvvetini kesici takıma aktarmak,
• Yüksek devirlerde takımın güvenli şekilde tutulmasını sağlamak,
• Kesici takım değişiminin hızlı ve düzenli yapılmasına yardımcı olmak,
• İşleme sırasında oluşabilecek titreşim ve salgıyı azaltmak,
• Farklı çaplardaki kesici uçların uygun penslerle kullanılmasını sağlamak,
• Otomatik takım değiştirme sistemlerinde takımın kavranmasına imkân vermek.

Özellikle seri üretim yapan CNC makinelerinde takım değişim süresinin azaltılması büyük önem taşır. Otomatik takım değiştirme sistemine uyumlu tutucular, farklı kesici takımların magazinde hazır tutulmasına ve işleme programına göre otomatik olarak değiştirilmesine olanak sağlar.

CNC takım tutucular, makine milinin bağlantı standardına ve kullanılacak pens sistemine göre farklı çeşitlere ayrılır. En doğru ürünün belirlenebilmesi için CNC makinesinin spindle bağlantısı, takım değiştirme sistemi ve kullanılacak kesici takım çapı dikkate alınmalıdır.

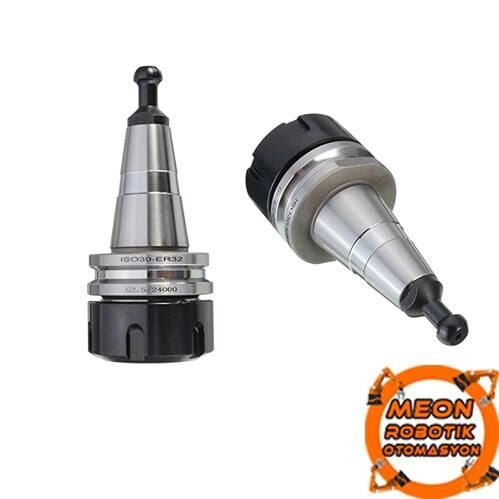

ISO30 Takım Tutucu

ISO30 takım tutucu, özellikle otomatik takım değiştirmeli CNC router makinelerinde sık kullanılan bağlantı tiplerinden biridir. Kompakt yapısı ve farklı ER pens sistemleriyle kullanılabilmesi sayesinde ahşap, plastik, alüminyum, kompozit levha ve benzeri malzemelerin işlendiği CNC uygulamalarında tercih edilir.

ISO30 ER32 takım tutucu modelleri, ER32 pens sisteminin sunduğu geniş takım çapı seçenekleri sayesinde farklı freze ve kesici uçlarla çalışmaya uygundur. Ürün seçiminde takım tutucunun ölçülerinin, spindle koni yapısının ve çektirme civatası standardının makineyle uyumlu olması gerekir.

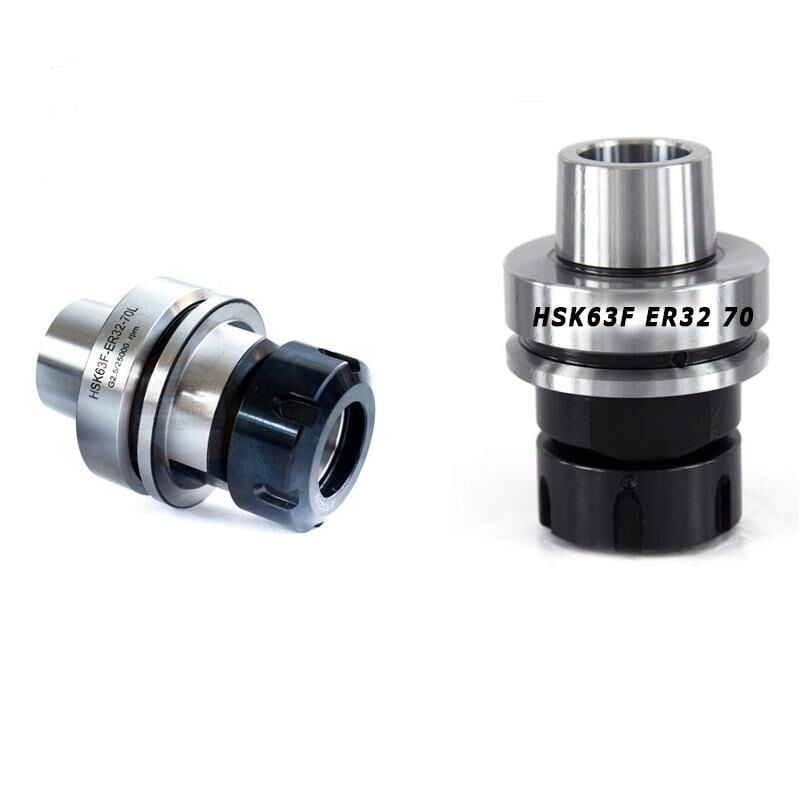

HSK63F Takım Tutucu

HSK63F takım tutucu, özellikle yüksek devirli CNC router ve ahşap işleme makinelerinde kullanılan hassas bağlantı sistemlerinden biridir. HSK bağlantı yapısında konik yüzey ile alın yüzeyinin birlikte temas etmesi, bağlantının rijitliğini ve yüksek devir performansını destekler.

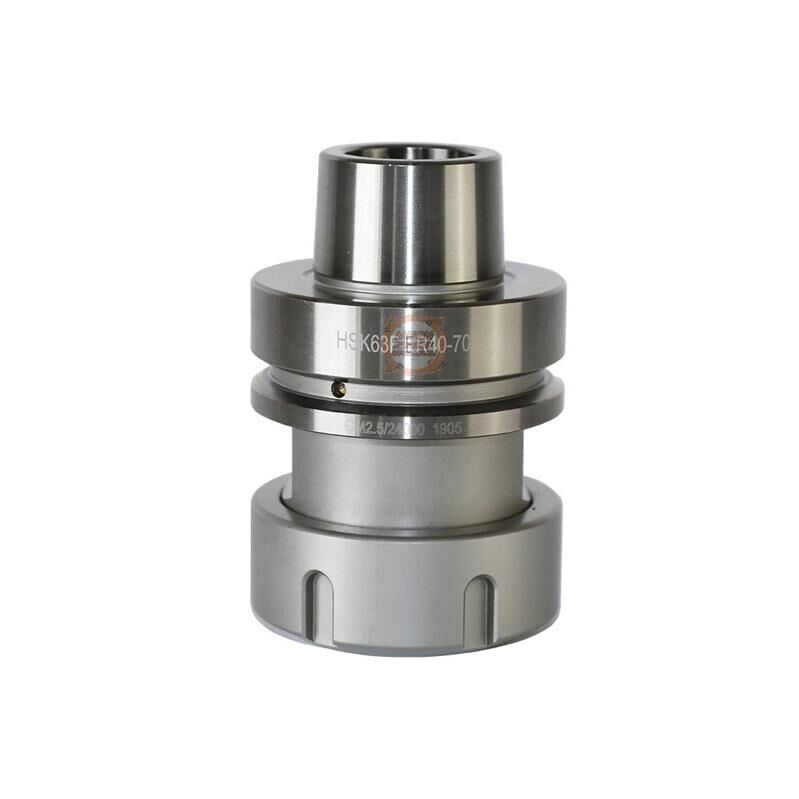

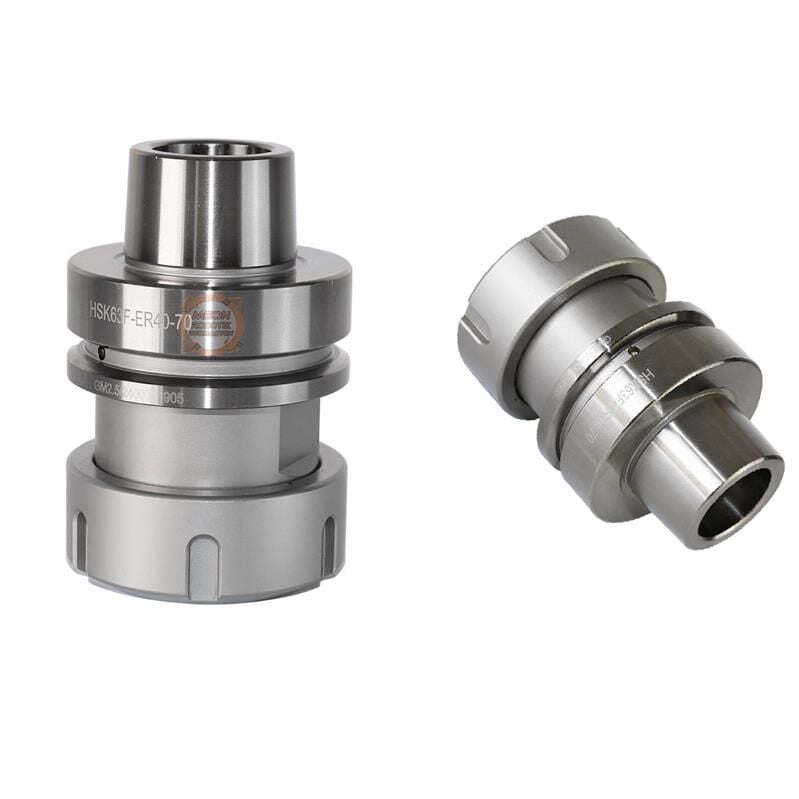

HSK63F ER32 ve HSK63F ER40 takım tutucu seçenekleri, kullanılacak kesici takımın sap çapına ve işleme uygulamasına göre değerlendirilebilir. ER40 pens sistemleri daha geniş çaplı takımlarda tercih edilebilirken ER32 sistemler, çok sayıda standart freze çapını destekleyen kompakt bir çözüm sunar.

BT40 Takım Tutucu

BT40 takım tutucu, CNC dik işleme merkezleri ve metal işleme makinelerinde yaygın biçimde kullanılan dayanıklı takım bağlantı sistemlerinden biridir. Simetrik flanş yapısı sayesinde otomatik takım değiştirme uygulamalarına uygundur.

BT40 ER25 ve BT40 ER32 pens başlıklı takım tutucular; parmak freze, matkap, rayba ve farklı sap çaplarına sahip kesici takımların bağlanmasında kullanılabilir. BT40 ürün seçilirken tezgâhın konik bağlantı standardı, çektirme civatası tipi ve toplam takım boyu kontrol edilmelidir.

CNC takım tutucular üzerinde bulunan ER ifadesi, kullanılan pens sisteminin serisini belirtir. ER pensler, kesici takım sapını çevresel olarak sıkarak tutan hassas bağlantı elemanlarıdır. Pens ölçüsü büyüdükçe kullanılabilecek takım sapı çapı aralığı da genel olarak genişler.

ER25 Takım Tutucu

ER25 pens sistemine sahip takım tutucular, küçük ve orta çaplı kesici takımlarla çalışılan uygulamalarda kullanılabilir. Kompakt yapısı sayesinde takım erişiminin önemli olduğu işleme operasyonlarında avantaj sağlayabilir.

ER32 Takım Tutucu

ER32 takım tutucu, CNC işleme uygulamalarında en çok tercih edilen seçeneklerden biridir. Geniş pens alternatifi sayesinde farklı sap çaplarına sahip parmak frezeler, gravür uçları, matkaplar ve özel kesici takımlarla kullanılabilir.

ER40 Takım Tutucu

ER40 pens sistemleri, daha büyük sap çapına sahip kesici takımların kullanıldığı uygulamalar için değerlendirilir. Güçlü sıkma kapasitesi ve geniş takım çapı aralığı nedeniyle ağır talaş kaldırma ve yüksek rijitlik gerektiren işlemlerde tercih edilebilir.

Pens ve takım tutucu aynı seri içerisinde olsa bile kullanılacak pensin sıkma aralığı mutlaka kontrol edilmelidir. Kesici takım sapı, pensin belirtilen sıkma çapı aralığında olmalıdır. Uygun olmayan pens kullanılması takım salgısına, yetersiz sıkmaya ve işleme sırasında güvenlik risklerine neden olabilir.

Takım tutucu seçerken yalnızca ürünün dış görünüşüne veya pens ölçüsüne bakılması yeterli değildir. Makine, spindle ve kesici takım arasında tam uyum sağlanmalıdır.

1. Spindle Bağlantı Standardını Belirleyin

Öncelikle CNC makinesinin ISO30, HSK63F, BT40 veya farklı bir takım bağlantı standardına sahip olup olmadığı belirlenmelidir. Farklı standartlardaki takım tutucular birbiri yerine kullanılamaz.

2. Pens Ölçüsünü Kontrol Edin

Kullanılacak kesici takımın sap çapına göre ER25, ER32 veya ER40 pens sistemi seçilmelidir. Takım tutucuyla birlikte kullanılacak pens ve somunun aynı seriye ait olması gerekir.

3. Çektirme Civatası Uyumluluğunu İnceleyin

Otomatik takım değiştirmeli sistemlerde takım tutucunun spindle tarafından çekilerek sabitlenmesini sağlayan pull stud veya çektirme civatası kullanılır. Çektirme civatasının ölçüsü, diş yapısı, açısı ve toplam uzunluğu makinenin takım değiştirme mekanizmasıyla uyumlu olmalıdır.

4. Çalışma Devrini Dikkate Alın

Yüksek devirli spindle motorlarında kullanılacak takım tutucunun balans kalitesi önemlidir. Takım tutucu, pens, somun ve kesici takım birlikte dengeli çalışmalıdır. Hasarlı veya kirli bağlantı yüzeyleri yüksek devirlerde titreşime neden olabilir.

5. Takım Boyunu ve Erişimi Değerlendirin

Uzun takım tutucular derin bölgelere erişimi kolaylaştırabilir ancak bağlantı noktasından uzaklık arttıkça rijitlik azalabilir. İşleme uygulamasına uygun mümkün olan en kısa ve rijit bağlantının kullanılması genellikle daha dengeli sonuç verir.

6. İşlenecek Malzemeyi Göz Önünde Bulundurun

Ahşap, MDF, plastik, alüminyum ve çelik gibi farklı malzemelerde kesici takım üzerinde oluşan yükler değişir. Ağır talaş kaldırma uygulamalarında rijitlik ve sıkma kuvveti daha fazla önem kazanırken, gravür ve hassas yüzey işlemlerinde düşük salgı değeri ön plana çıkar.

Salgı, kesici takımın dönerken ideal merkez ekseninden sapmasını ifade eder. Takım tutucu, pens veya kesici takım üzerindeki merkezleme hataları salgının artmasına neden olabilir. Yüksek salgı; yüzey kalitesinin bozulmasına, takımın düzensiz aşınmasına, ölçü hatalarına ve kesici ucun kırılmasına yol açabilir.

Balans ise dönen takım grubunun ağırlık dağılımının dengeli olmasını ifade eder. Özellikle yüksek devirli CNC spindle sistemlerinde dengesiz takım bağlantısı titreşim, gürültü ve spindle rulmanlarında erken aşınma oluşturabilir.

Düşük salgı ve dengeli çalışma için takım tutucunun konik yüzeyi temiz tutulmalı, pens doğru biçimde yerleştirilmeli ve somun uygun sıkma anahtarıyla sıkılmalıdır. Aşınmış pensler, hasarlı somunlar ve darbe almış takım tutucular kullanılmamalıdır.

Otomatik takım değiştirmeli CNC makinelerinde her kesici takım ayrı bir takım tutucuya bağlanır. Takım tutucular CNC takım magazininde belirli sıralarda saklanır ve işleme programındaki komutlara göre spindle üzerine otomatik olarak alınır.

Bu sistemlerde takım tutucunun flanş yapısı, takım tutucu çatalı, çektirme civatası ve spindle bağlantı yüzeyi birbiriyle uyumlu olmalıdır. Takım değiştirme sırasında tutucuyu kavrayan takım tutucu çatal gripper, ürünün flanş ölçüsüne göre seçilmelidir.

Otomatik takım değiştirme sistemi kullanılan makinelerde bütün takım tutucuların aynı bağlantı standardında olması, takım numaralarının düzenli tutulması ve takım boyu ölçümlerinin kontrol sistemine doğru tanımlanması önemlidir.

1. Takım tutucu, pens, somun ve kesici takımın ölçü uyumu kontrol edilmelidir.
2. Pens, önce pens somununa doğru biçimde oturtulmalıdır.
3. Pens ve somun birlikte takım tutucu gövdesine yerleştirilmelidir.
4. Kesici takım sapı temizlenerek pens içerisine uygun derinlikte geçirilmelidir.
5. Somun, uygun ER pens anahtarı kullanılarak dengeli biçimde sıkılmalıdır.
6. Takım tutucunun konik bağlantı yüzeyi temiz ve talaşsız olmalıdır.
7. Otomatik takım değiştirmeli sistemlerde çektirme civatası kontrol edilmelidir.
8. Takım boyu ve takım ofset değerleri CNC kontrol sistemine doğru girilmelidir.

Kesici takım, pens içerisine yalnızca uç kısmından tutulacak kadar az geçirilmemelidir. Takım sapının yeterli bölümü pens içerisinde bulunmalıdır. Bununla birlikte kesici kenarların pens içine girmemesine dikkat edilmelidir.

Takım tutucular hassas bağlantı parçaları olduğu için düzenli olarak temizlenmeli ve kontrol edilmelidir. Spindle koniği ile temas eden yüzeylerde biriken talaş, yağ kalıntısı ve toz, takımın eksen dışı bağlanmasına neden olabilir.

• Konik bağlantı yüzeyi her kullanım öncesinde temizlenmelidir.
• Pens kanalları içerisinde talaş birikmesine izin verilmemelidir.
• Pens somunu ve dişleri düzenli olarak kontrol edilmelidir.
• Takım tutucular sert yüzeylere düşürülmemelidir.
• Pas, ezilme, çatlak veya darbe izi bulunan ürünler kullanılmamalıdır.
• Kullanılmayan takım tutucular uygun taşıma ve saklama aparatlarında muhafaza edilmelidir.
• Çektirme civatalarının gevşekliği ve yüzey aşınması kontrol edilmelidir.

Takım tutucuların tezgâh tablası veya metal yüzey üzerinde gelişigüzel bırakılması hassas konik yüzeylerin zarar görmesine neden olabilir. Bu nedenle ürünlerin takım arabası, takım tutucu rafı veya koruyucu stand üzerinde saklanması önerilir.

CNC takım tutucular farklı üretim ve işleme alanlarında kullanılabilir:

• CNC router makineleri,
• CNC dik işleme merkezleri,
• Otomatik takım değiştirmeli spindle sistemleri,
• Ahşap ve mobilya üretim makineleri,
• MDF ve panel işleme makineleri,
• Alüminyum ve hafif metal işleme uygulamaları,
• Plastik, pleksi ve kompozit levha işleme,
• Kalıp ve makine parçası üretimi,
• Delme, kanal açma ve yüzey frezeleme işlemleri,
• Reklam ve tabela üretim makineleri,
• Endüstriyel seri üretim hatları,
• Hassas gravür ve profil işleme uygulamaları.

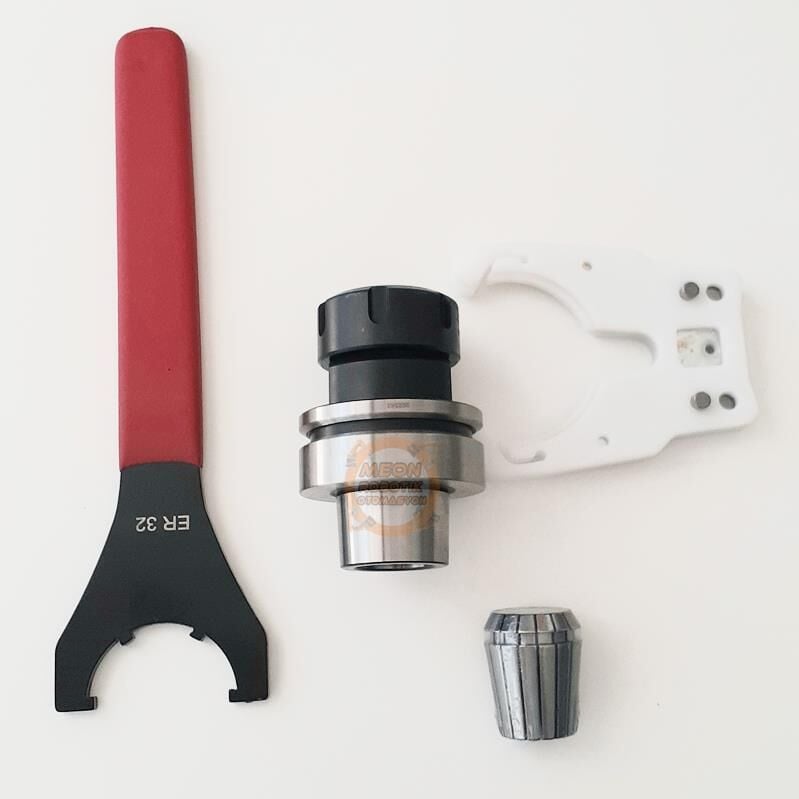

Takım tutucu sisteminin doğru ve güvenli çalışması için bazı tamamlayıcı CNC parçalarına ihtiyaç duyulabilir:

• ER pens: Kesici takım sapını çevresel olarak sıkmak için kullanılır.
• Pens somunu: Pensi takım tutucu gövdesine sıkıştırır.
• Çektirme civatası: Takım tutucunun otomatik spindle mekanizmasına bağlanmasını sağlar.
• Takım tutucu çatalı: Takım magazininde takım tutucunun kavranmasını sağlar.
• Pens anahtarı: Pens somununun uygun biçimde sıkılması ve sökülmesi için kullanılır.
• Takım sıfırlama probu: Kesici takım boyunun ve Z ekseni referansının belirlenmesine yardımcı olur.
• Kesici takım: Freze, matkap, gravür ucu ve farklı talaş kaldırma uçlarını kapsar.

Tamamlayıcı parçaların takım tutucu standardıyla uyumlu seçilmesi gerekir. Özellikle pens, somun, çektirme civatası ve takım tutucu çatalı ölçülerinin ürünle eşleşmesi önemlidir.

CNC takım tutucu fiyatları; ürünün bağlantı standardına, pens serisine, malzeme kalitesine, yüzey işçiliğine, balans özelliğine ve üretici markasına göre değişiklik gösterebilir. ISO30, HSK63F ve BT40 modelleri; farklı kullanım alanları ve yapısal özellikleri nedeniyle farklı fiyat aralıklarında sunulabilir.

Ürün karşılaştırması yapılırken yalnızca fiyat değil, tezgâh uyumluluğu, ölçü hassasiyeti ve kullanılacak kesici takımlara uygunluk da değerlendirilmelidir. Makineye uygun olmayan bir takım tutucu ekonomik görünse bile işleme hatalarına, kesici takım hasarına veya spindle bağlantısında problemlere neden olabilir.

Meon Robotik Otomasyon CNC takım tutucu kategorisinde yer alan ürünlerin güncel fiyatlarını, teknik özelliklerini, stok durumlarını ve indirim seçeneklerini ürün sayfalarından inceleyebilirsiniz.

Meon Robotik Otomasyon; CNC makineleri, otomasyon sistemleri ve endüstriyel üretim uygulamaları için ihtiyaç duyulan teknik ürünleri bir araya getirir. CNC takım tutucu kategorisinde farklı bağlantı standartlarına ve pens serilerine uygun ürün seçeneklerini karşılaştırabilirsiniz.

• ISO30, HSK63F ve BT40 takım tutucu seçenekleri,
• ER25, ER32 ve ER40 pens uyumlu modeller,
• CNC router ve işleme merkezleri için farklı alternatifler,
• Güvenli ödeme seçenekleri,
• Stoktan hızlı gönderim avantajı,
• CNC parçaları ve tamamlayıcı ürünleri tek noktadan inceleme imkânı,
• Ürün özelliklerini karşılaştırmaya yardımcı ayrıntılı ürün sayfaları.

CNC makinenizin bağlantı standardını ve kullanacağınız kesici takım çapını belirleyerek ihtiyacınıza uygun takım tutucu modelini seçebilir, siparişinizi Meon Robotik Otomasyon üzerinden güvenle oluşturabilirsiniz.

Her CNC takım tutucu her spindle motoruna uyar mı?

Hayır. Takım tutucunun ISO30, HSK63F veya BT40 gibi bağlantı standardı spindle ile aynı olmalıdır. Ayrıca çektirme civatası ve otomatik takım değiştirme mekanizması da uyumlu olmalıdır.

ER32 takım tutucuya ER25 pens takılabilir mi?

Hayır. ER25 ve ER32 farklı pens serileridir. Takım tutucu gövdesi, pens ve somun aynı ER serisine ait olmalıdır.

ISO30 ile BT40 takım tutucu arasındaki fark nedir?

ISO30 ve BT40 farklı konik bağlantı ölçülerine ve flanş yapılarına sahiptir. ISO30 modeller daha çok kompakt CNC router sistemlerinde görülürken BT40 modeller CNC işleme merkezlerinde yaygın olarak kullanılır.

HSK63F takım tutucu nerelerde kullanılır?

HSK63F takım tutucular genellikle yüksek devirli CNC router, ahşap işleme ve otomatik takım değiştirmeli spindle sistemlerinde kullanılır.

Takım tutucuda salgı neden oluşur?

Kirli bağlantı yüzeyi, aşınmış pens, hatalı montaj, hasarlı somun, eğri kesici takım veya darbe görmüş takım tutucu salgıya neden olabilir.

Takım tutucu somunu ne kadar sıkılmalıdır?

Somun, üreticinin önerdiği sıkma değerine uygun olarak ve doğru pens anahtarıyla sıkılmalıdır. Gereğinden az sıkma takımın kaymasına, aşırı sıkma ise pens ve somunun zarar görmesine neden olabilir.

Takım tutucuya kesici takım nasıl yerleştirilir?

Pens önce somuna oturtulmalı, ardından takım tutucu gövdesine bağlanmalıdır. Kesici takım pens içerisine yeterli sap uzunluğunda yerleştirildikten sonra somun uygun anahtarla sıkılmalıdır.

Takım tutucu nasıl saklanmalıdır?

Ürünler konik yüzeyleri zarar görmeyecek şekilde takım tutucu rafında veya koruyucu stand üzerinde saklanmalıdır. Nemli, kirli ve talaşlı ortamlardan korunmalıdır.

Takım tutucu çektirme civatası ayrıca seçilir mi?

Bazı uygulamalarda çektirme civatası ayrıca temin edilir. Kullanılacak pull stud modelinin takım tutucunun diş ölçüsüne ve spindle çekme mekanizmasına uygun olması gerekir.

CNC takım tutucu satın alırken hangi bilgiler gereklidir?

Spindle bağlantı standardı, pens serisi, kesici takım sap çapı, çektirme civatası tipi, çalışma devri ve otomatik takım değiştirme sistemi bilgileri belirlenmelidir.
