1.3 İnç OLED Ekran 128x64 I2C/IIC SSD1306 Sürücülü (MAVİ)

1.3 İnç OLED Ekran 128x64 I2C/IIC SSD1306 Sürücülü (MAVİ)

OLED ekran, elektronik projelerde yazı, sayı, sembol, grafik ve ölçüm değerlerini görüntülemek için kullanılan 1,3 inç boyutunda bir grafik ekran modülüdür. 128x64 piksel çözünürlüğü sayesinde sıcaklık, nem, voltaj, akım, sayaç değeri ve sistem durumu gibi bilgilerin net biçimde gösterilmesini sağlar. Mavi görüntü rengi ve yüksek kontrastlı OLED yapısı, ekran içeriğinin farklı açılardan rahatlıkla okunmasına yardımcı olur.

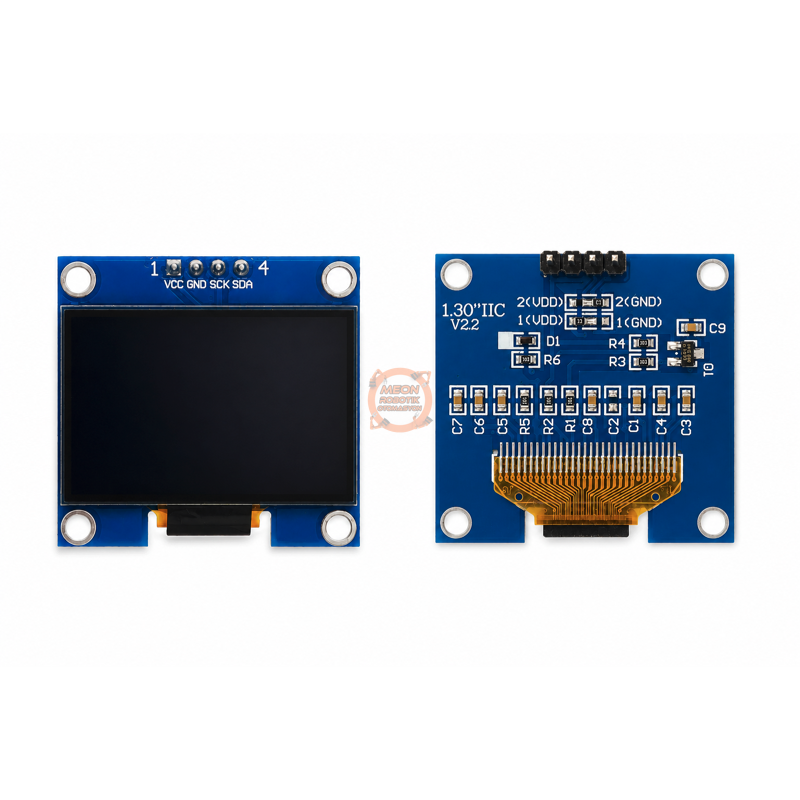

Bu OLED ekran, SSD1306 sürücü yapısını ve I2C/IIC haberleşme arayüzünü kullanır. Modül üzerinde VCC, GND, SCK ve SDA olmak üzere toplam dört bağlantı pini bulunur. SCK pini, I2C saat hattıdır ve yazılım kaynaklarında SCL olarak da gösterilebilir. SDA pini ise mikrodenetleyici ile ekran arasındaki veri iletişimini sağlar.

I2C bağlantısı sayesinde mikrodenetleyici üzerinde yalnızca iki haberleşme pini kullanılır. Böylece Arduino, ESP32, ESP8266, STM32 ve benzeri geliştirme kartlarında diğer giriş ve çıkış pinleri farklı bileşenler için kullanılabilir. Modül üzerindeki 4 pinli erkek header lehimli olarak gelir ve jumper kablolarla kolayca bağlantı kurulabilir.

OLED teknolojisinde her piksel kendi ışığını oluşturduğu için ayrıca bir arka aydınlatmaya ihtiyaç duyulmaz. Bu özellik, siyah zemin üzerinde net mavi görüntü oluşturulmasını sağlar. OLED ekran; robotik sistemler, ölçüm cihazları, otomasyon uygulamaları, taşınabilir elektronik cihazlar ve kullanıcı arayüzü projelerinde kullanılabilir.

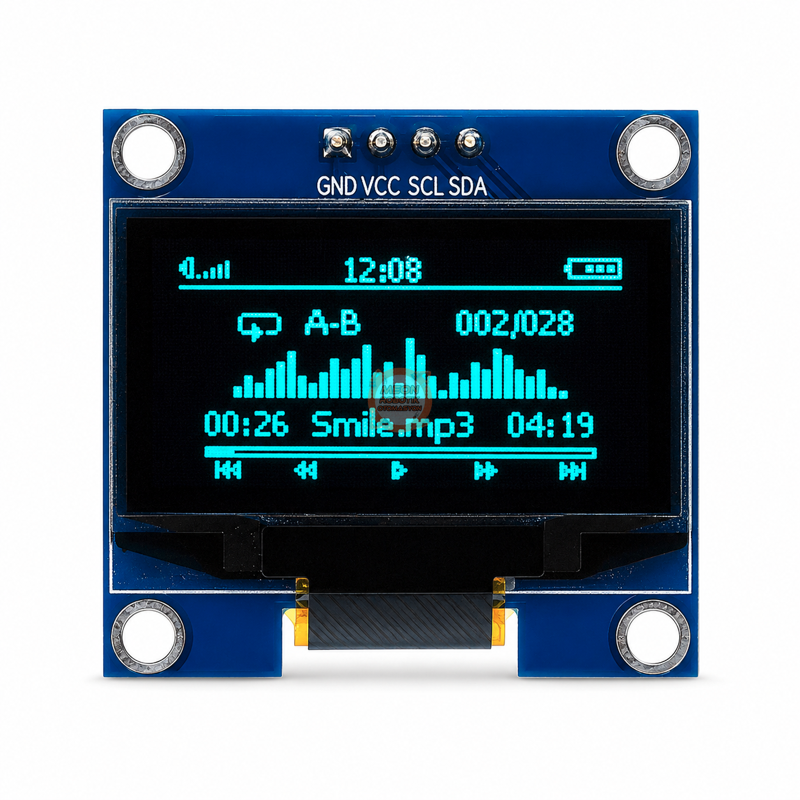

OLED ekran, 128x64 piksel çözünürlüğe sahip, mavi renkli yazı ve grafik gösterebilen bir görüntüleme modülüdür. Sensör verilerini, menüleri, sayaç değerlerini, sembolleri ve basit grafikleri görüntülemek için kullanılır. SSD1306 sürücü desteği sayesinde yaygın Arduino ve mikrodenetleyici kütüphaneleriyle kontrol edilebilir.

Öne Çıkan Özellikler

• 1,3 inç OLED ekran
• 128x64 piksel çözünürlük
• Mavi görüntü rengi
• SSD1306 ekran sürücüsü
• I2C/IIC haberleşme arayüzü
• Yüksek kontrastlı görüntü
• Arka aydınlatma gerektirmeyen OLED yapı
• Lehimli 4 pin erkek header
• Düşük mikrodenetleyici pin kullanımı
• Kompakt PCB tasarımı

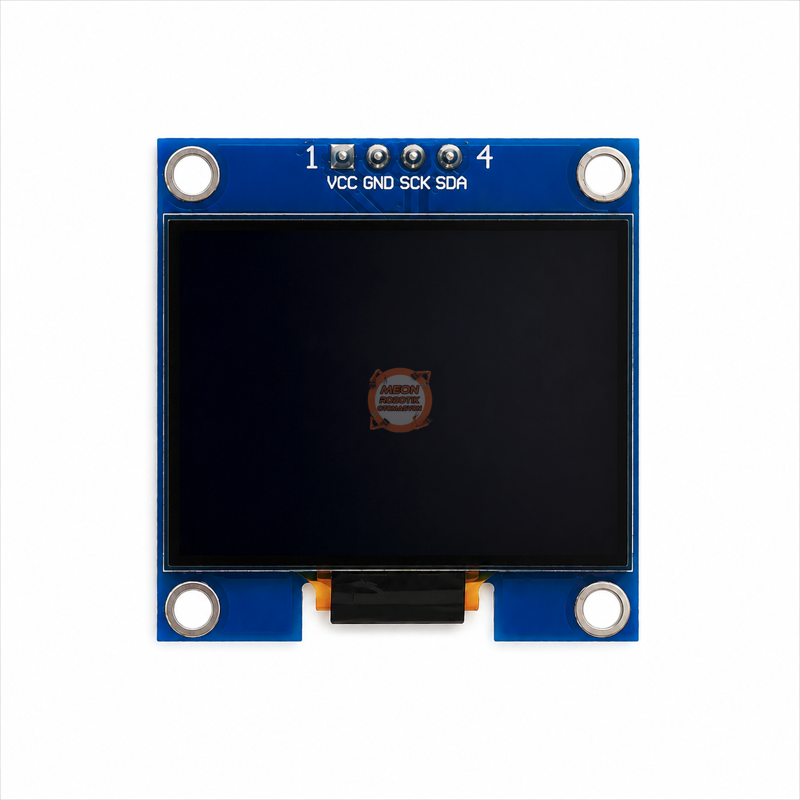

Bağlantı Pinleri

• VCC: Modülün pozitif besleme bağlantısı
• GND: Güç kaynağı toprak bağlantısı
• SCK: I2C saat sinyali bağlantısı; SCL olarak da adlandırılır
• SDA: I2C veri sinyali bağlantısı

Kullanım Alanları

• Arduino projeleri
• ESP32 ve ESP8266 uygulamaları
• STM32 projeleri
• Robotik sistemler
• Otomasyon panoları
• Sensör gösterge ekranları
• Sıcaklık ve nem ölçüm cihazları
• Voltaj ve akım göstergeleri
• Sayaç ve zamanlayıcı projeleri
• Taşınabilir elektronik cihazlar
• Elektronik devreler
• DIY projeler

Teknik Özellikler

Paket İçeriği

• 1 Adet 1.3 İnç 128x64 SSD1306 I2C Mavi OLED Ekran Modülü
