Şarj Devreleri ve Lityum Pil Koruma Modülleri

Şarj devreleri, lityum iyon pillerin, 18650 hücrelerin, akülerin ve taşınabilir enerji sistemlerinin kontrollü biçimde şarj edilmesini sağlayan elektronik modüllerdir. Bu devreler yalnızca enerji aktarımı yapmakla kalmaz; kullanılan modele göre aşırı şarj, aşırı deşarj, yüksek akım, kısa devre ve sıcaklık gibi risklere karşı pil grubunun korunmasına da yardımcı olur.

Robotik projelerden taşınabilir elektronik cihazlara, güneş enerjisi sistemlerinden elektrikli el aletlerine kadar birçok uygulamada doğru lityum pil şarj modülü seçimi büyük önem taşır. Pil kimyasına, seri bağlı hücre sayısına, çalışma voltajına ve yük akımına uygun olmayan bir devre kullanılması; pil ömrünün kısalmasına, dengesiz şarja, devrenin zarar görmesine veya güvenlik riski oluşmasına neden olabilir.

Meon Robotik Otomasyon şarj devreleri kategorisinde; tek hücreli TP4056 modüllerinden yüksek akımlı BMS kartlarına, USB hızlı şarj devrelerinden güneş paneli şarj kontrol cihazlarına kadar farklı projelere yönelik çözümler yer almaktadır. Ayrıca 18650 pil yuvaları, balans özellikli koruma kartları ve pil kapasite test cihazları sayesinde enerji sisteminin yalnızca şarj edilmesi değil, kurulması, korunması ve test edilmesi de mümkün hale gelir.

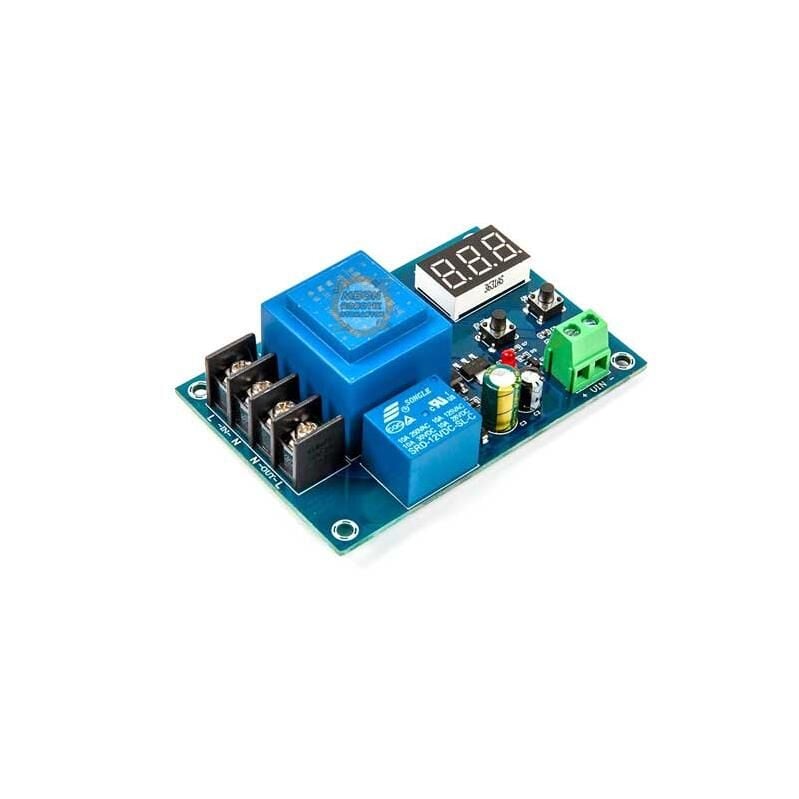

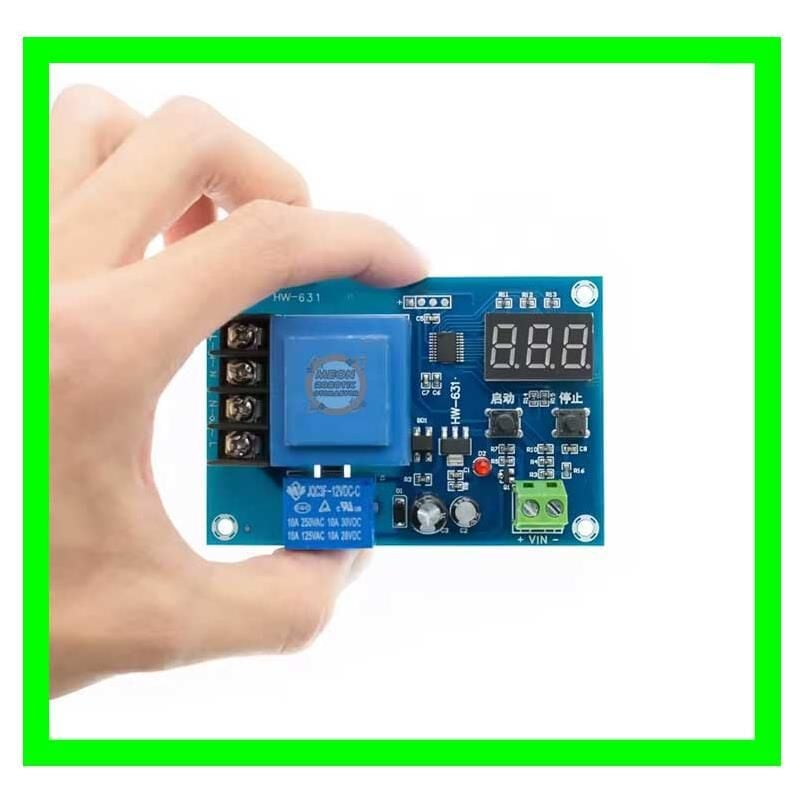

Şarj Devresi Çeşitleri ve Alt Grupları

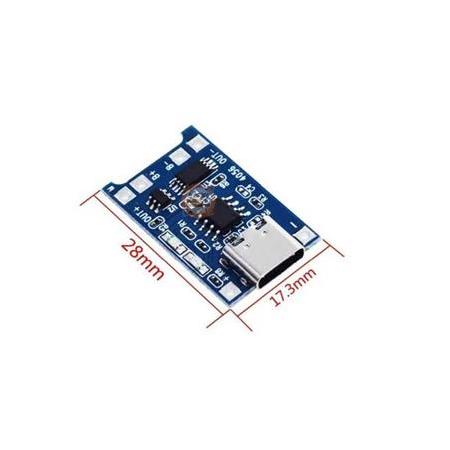

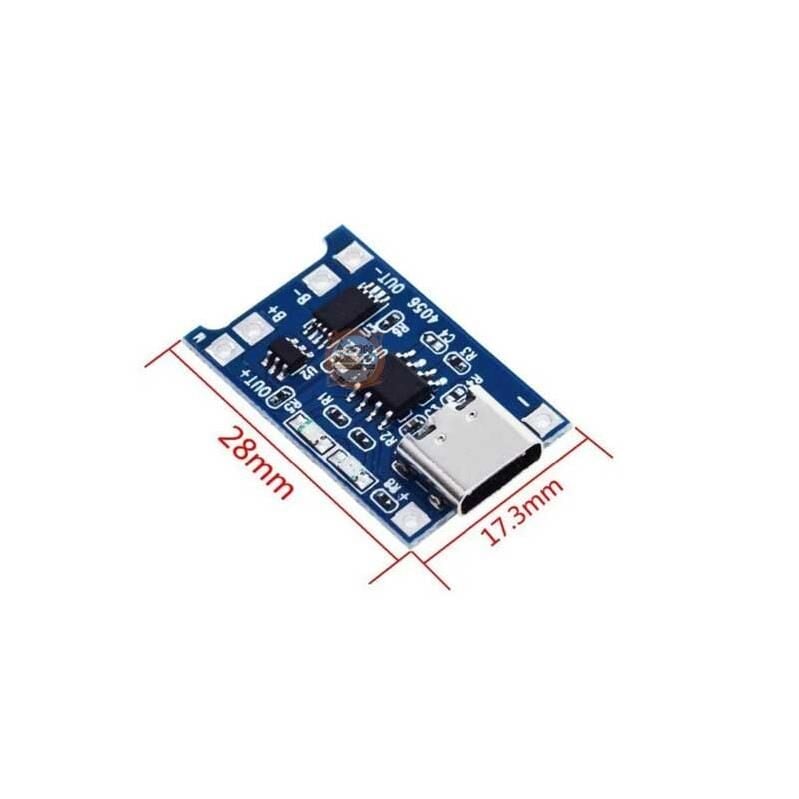

TP4056 Type-C 18650 Pil Şarj Modülleri

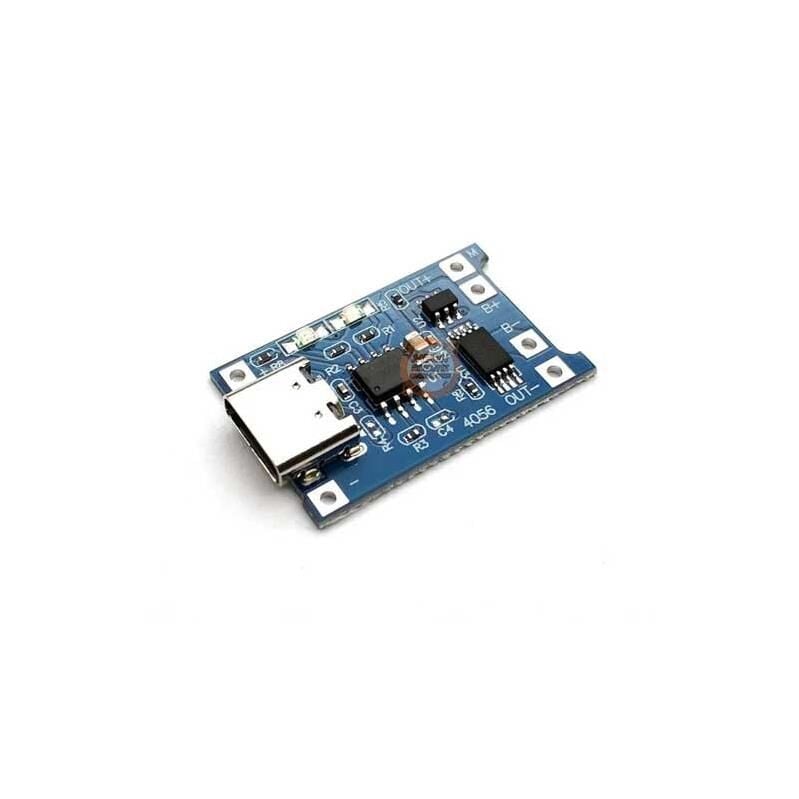

TP4056 şarj modülü, tek hücreli 3,7V lityum iyon ve 18650 pil uygulamalarında yaygın olarak kullanılan kompakt bir şarj kartıdır. Type-C veya USB bağlantısı üzerinden alınan 5V giriş gerilimini, tek hücreli pilin şarj edilmesine uygun şekilde kontrol eder. Küçük boyutu sayesinde taşınabilir projeler, LED aydınlatmalar, sensör sistemleri, Arduino uygulamaları ve düşük güçlü bataryalı cihazlar için pratik bir çözümdür.

TP4056 kartı seçilirken modülün korumalı veya korumasız yapıda olup olmadığı kontrol edilmelidir. Koruma özelliği bulunan modeller, pilin aşırı şarj ve aşırı deşarj gibi durumlara karşı korunmasına yardımcı olabilir. Ancak kartın maksimum şarj akımı, kullanılan pilin kapasitesi ve üretici tarafından belirtilen güvenli şarj değerleriyle uyumlu olmalıdır.

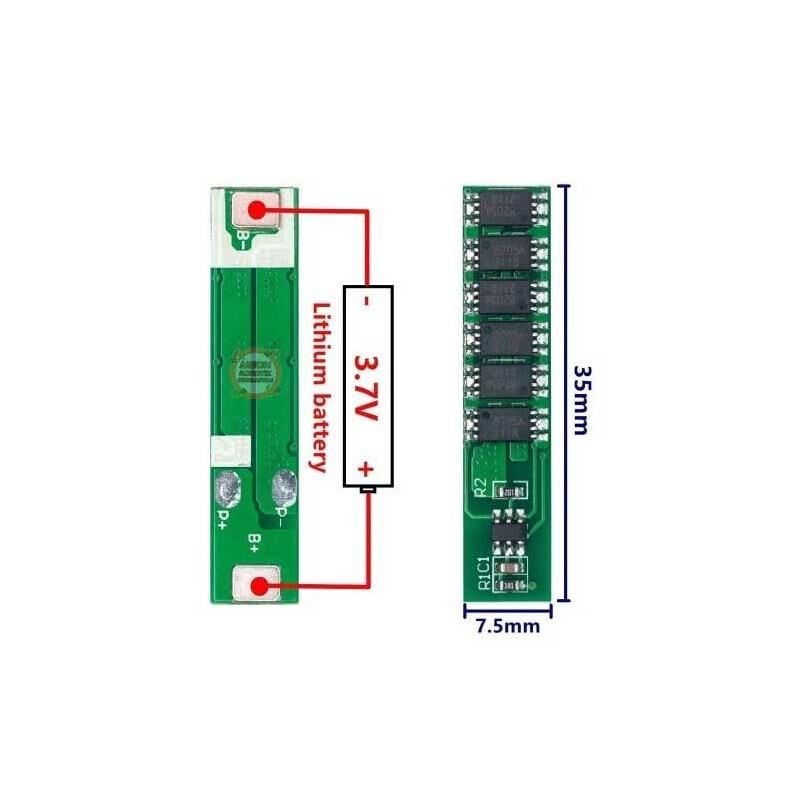

1S BMS Lityum Pil Koruma Devreleri

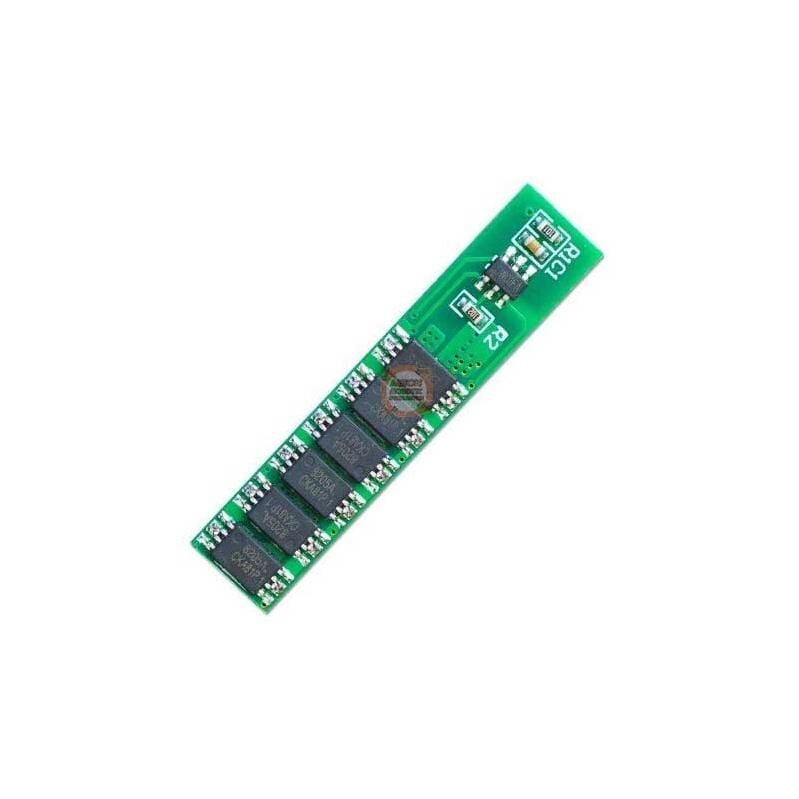

1S BMS devresi, seri bağlı tek hücreli 3,7V lityum pil paketlerinde kullanılır. Özellikle yüksek akım çekebilen taşınabilir cihazlarda pilin aşırı akım, kısa devre, aşırı şarj ve aşırı deşarja karşı korunmasına destek olur. 1S 15A gibi farklı akım seçenekleri, projenin yük gereksinimine göre tercih edilebilir.

BMS kartı bir şarj adaptörü değildir. Pil grubunun güvenli çalışma sınırlarının korunmasına yardımcı olan kontrol devresidir. Bu nedenle BMS kartıyla birlikte pil kimyasına ve hücre sayısına uygun bir 18650 pil şarj cihazı veya kontrollü güç kaynağı kullanılmalıdır.

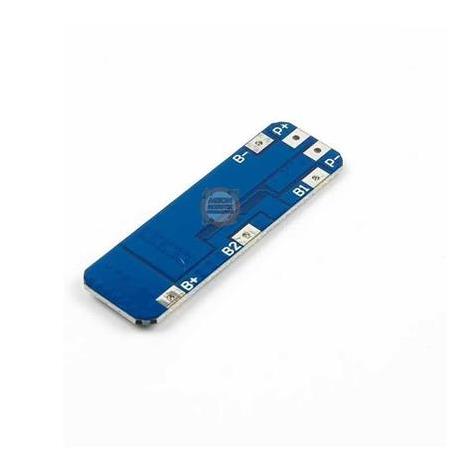

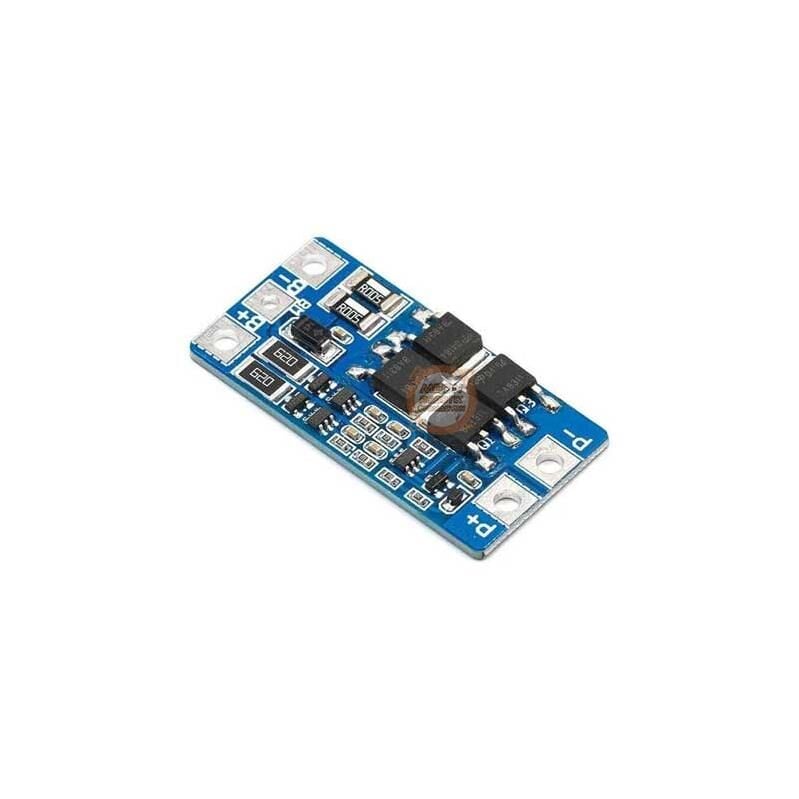

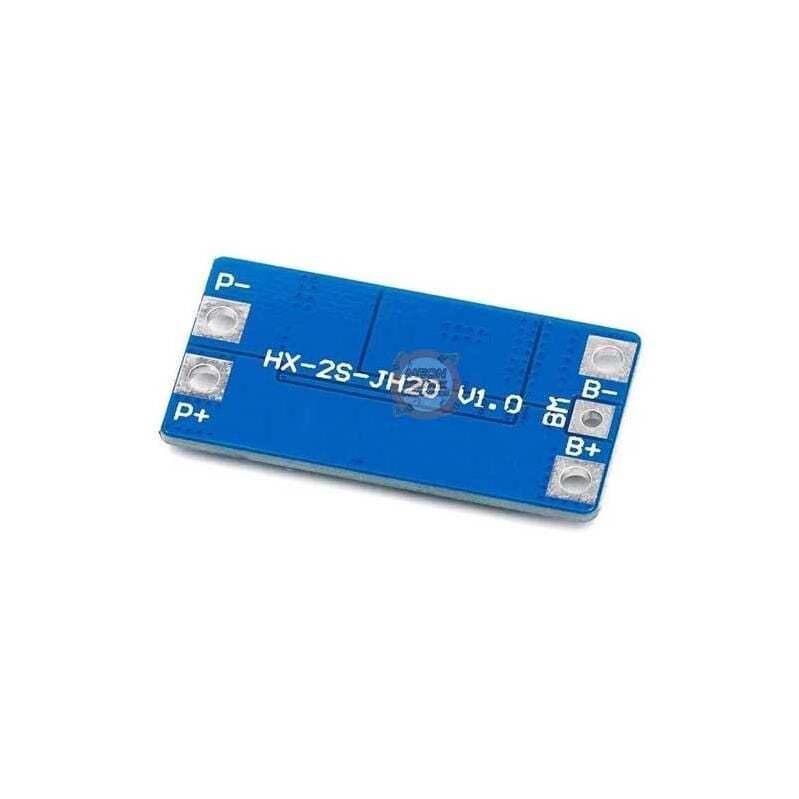

2S BMS 7,4V Balanslı Koruma Devreleri

2S BMS balanslı koruma devresi, iki adet lityum hücrenin seri bağlandığı ve nominal olarak 7,4V seviyesinde çalışan pil paketleri için tasarlanır. Tam dolu durumda pil paketi yaklaşık 8,4V seviyesine ulaşır. Balans özelliği, seri bağlı hücreler arasındaki voltaj farklarının azaltılmasına yardımcı olarak pil grubunun daha dengeli çalışmasını sağlar.

2S sistemler; robotik araçlar, taşınabilir ses sistemleri, küçük motorlu projeler, ölçüm cihazları ve özel batarya paketlerinde kullanılabilir. Kart seçiminde yalnızca voltaj değil, yükün sürekli ve anlık akım ihtiyacı da dikkate alınmalıdır.

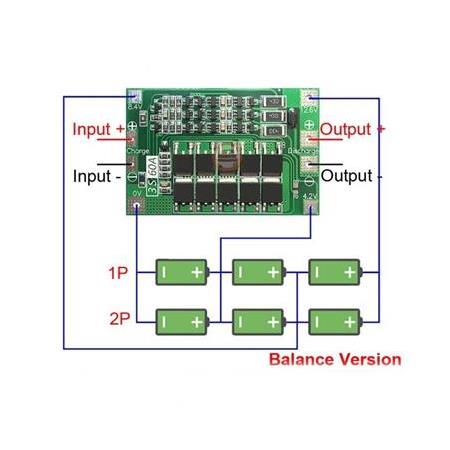

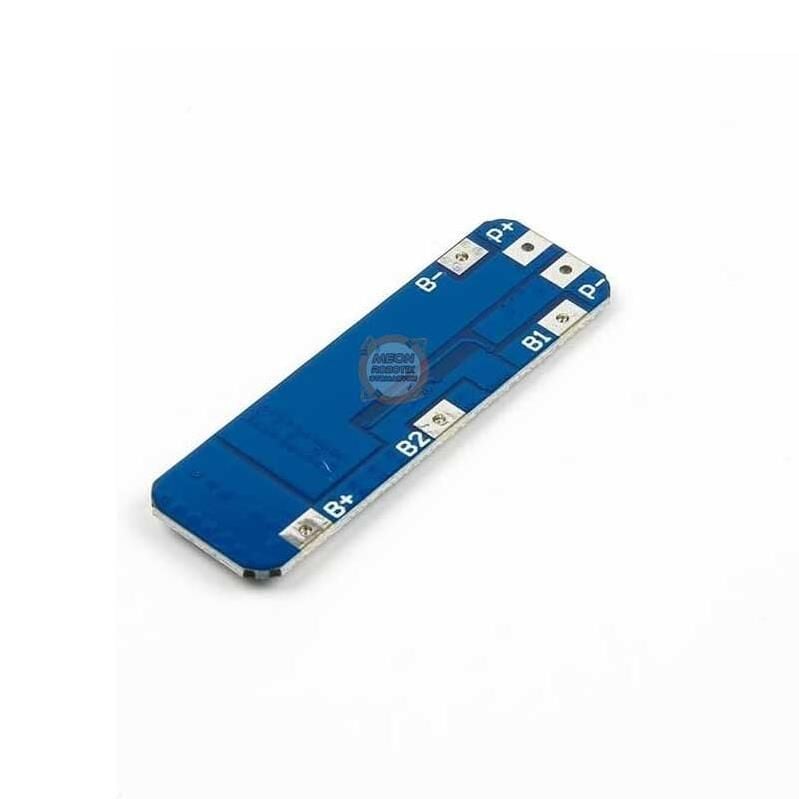

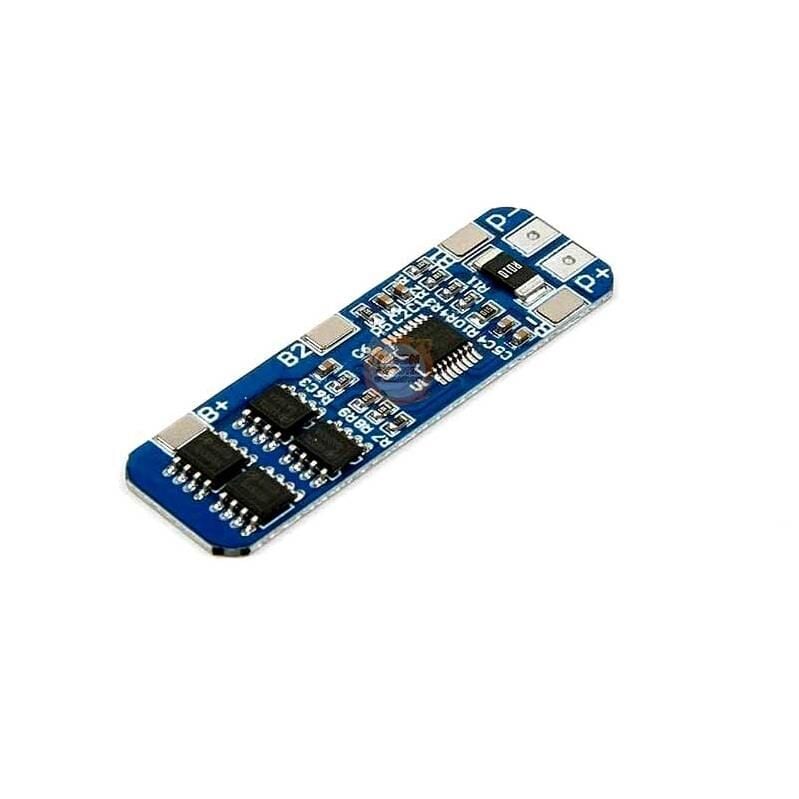

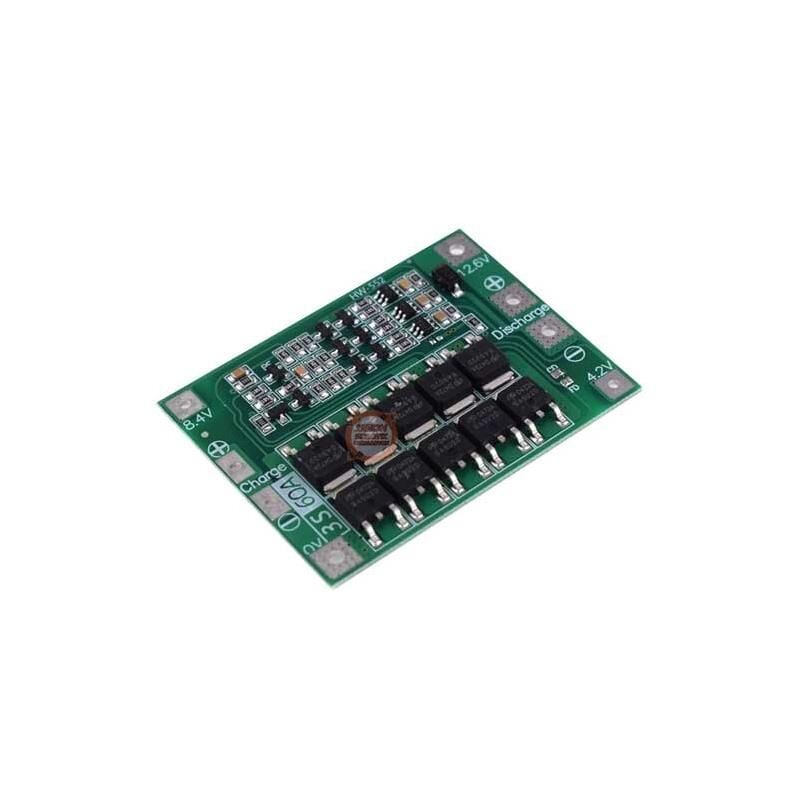

3S BMS 12,6V Şarj ve Koruma Devreleri

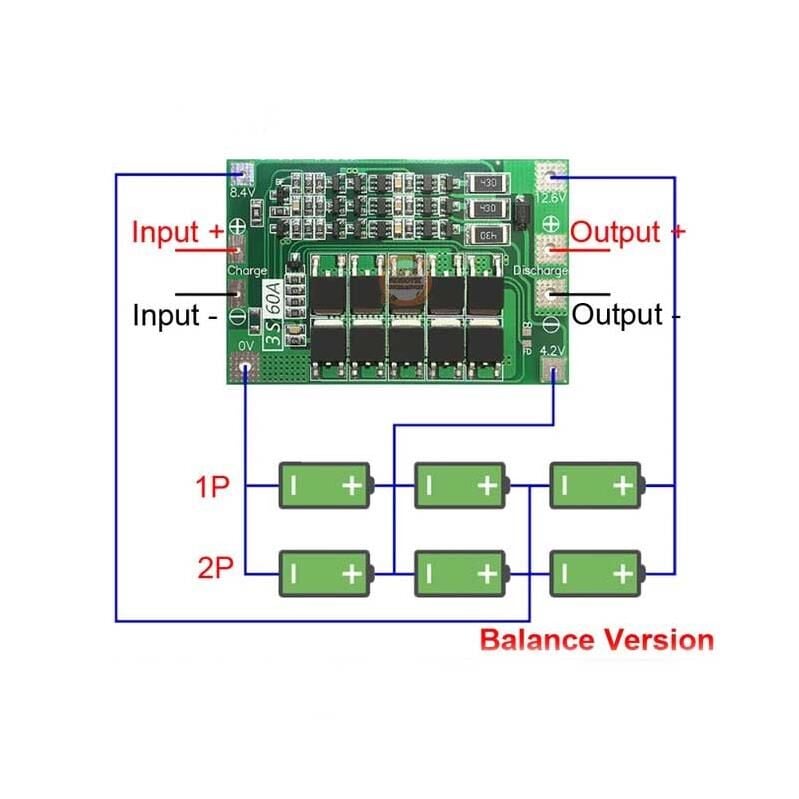

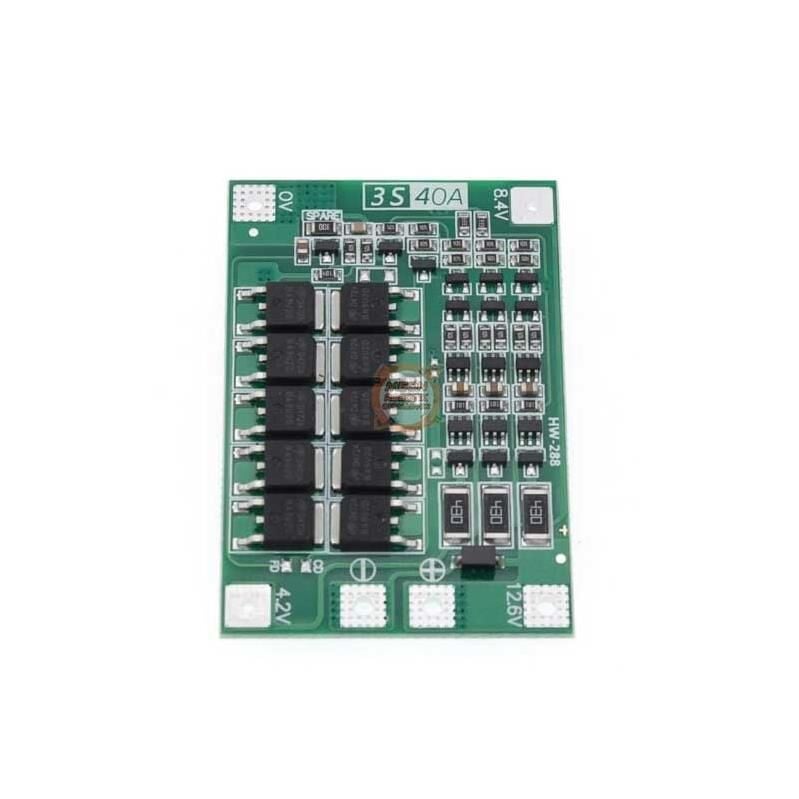

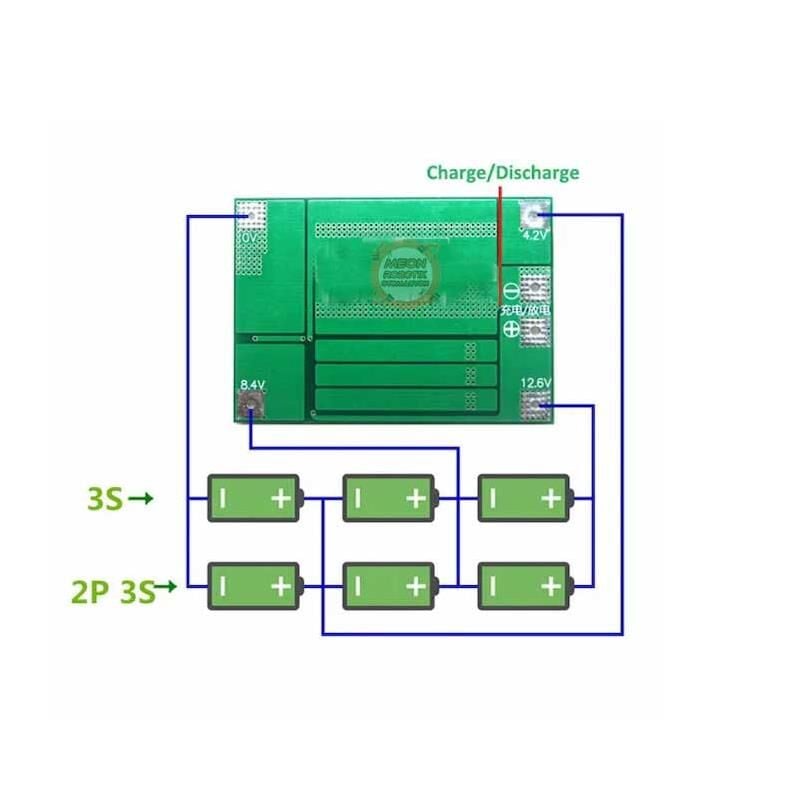

3S BMS 12,6V kartları, üç lityum hücrenin seri bağlandığı 11,1V nominal gerilimli batarya gruplarında kullanılır. Kategoride farklı akım kapasitelerine sahip 3S 10A, 3S 40A ve 3S 60A gibi seçenekler bulunabilir. Bu değer, kartın uygun şartlarda taşıyabileceği akım kapasitesi hakkında bilgi verir; ancak sürekli çalışma akımı belirlenirken kartın soğutma koşulları ve üretici teknik bilgileri mutlaka incelenmelidir.

Yüksek akımlı motorlar, elektrikli el aletleri ve mobil robot sistemleri ilk kalkışta normal çalışma akımından daha yüksek akım çekebilir. Bu nedenle 3S BMS kartı seçiminde motorun sadece nominal akımı değil, kalkış ve sıkışma akımı da hesaba katılmalıdır.

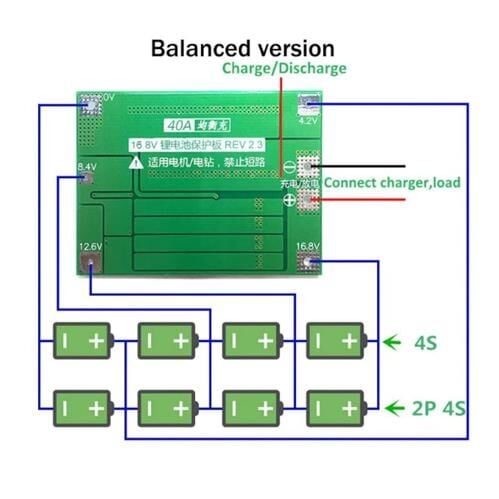

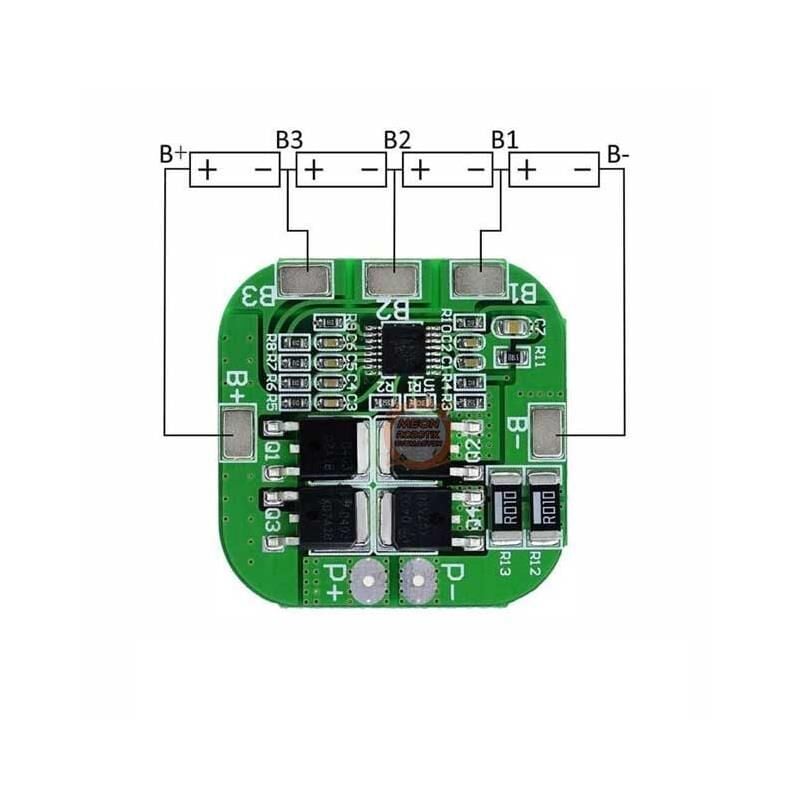

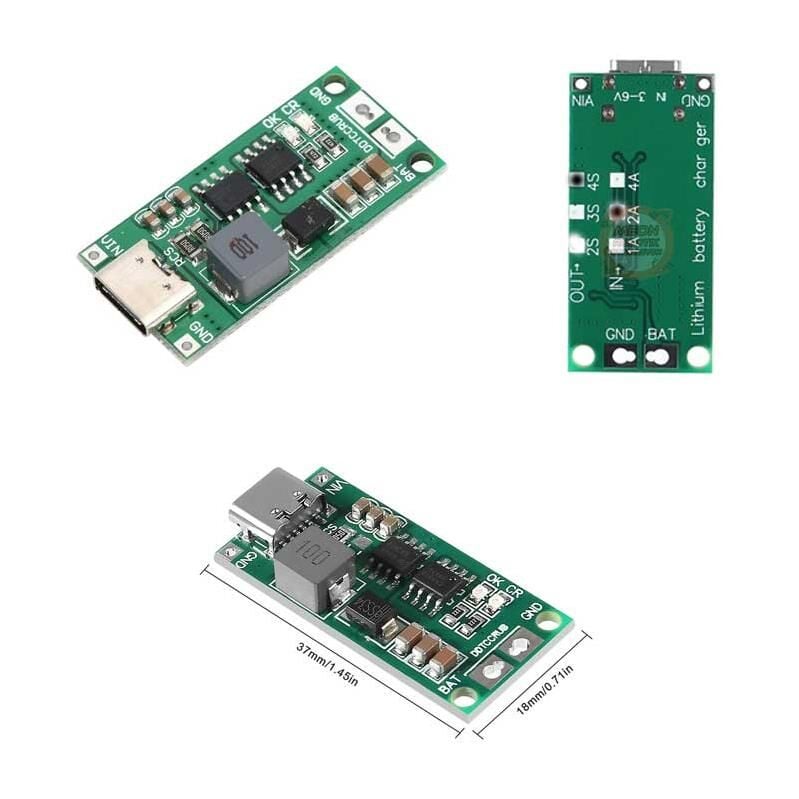

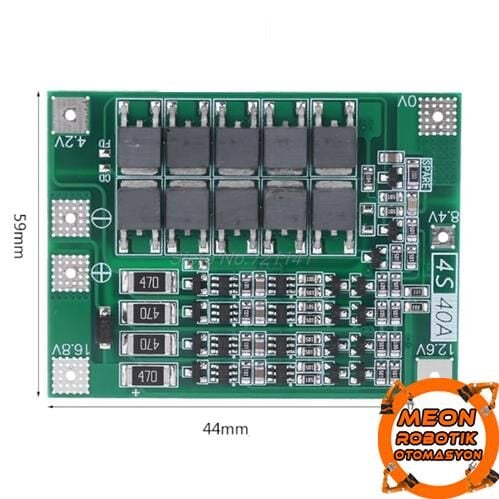

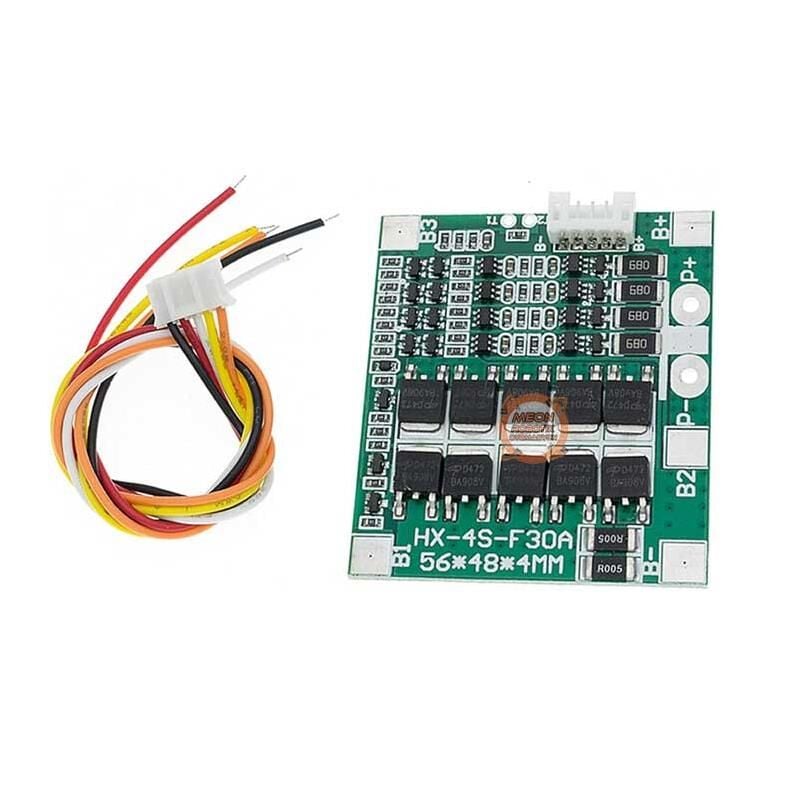

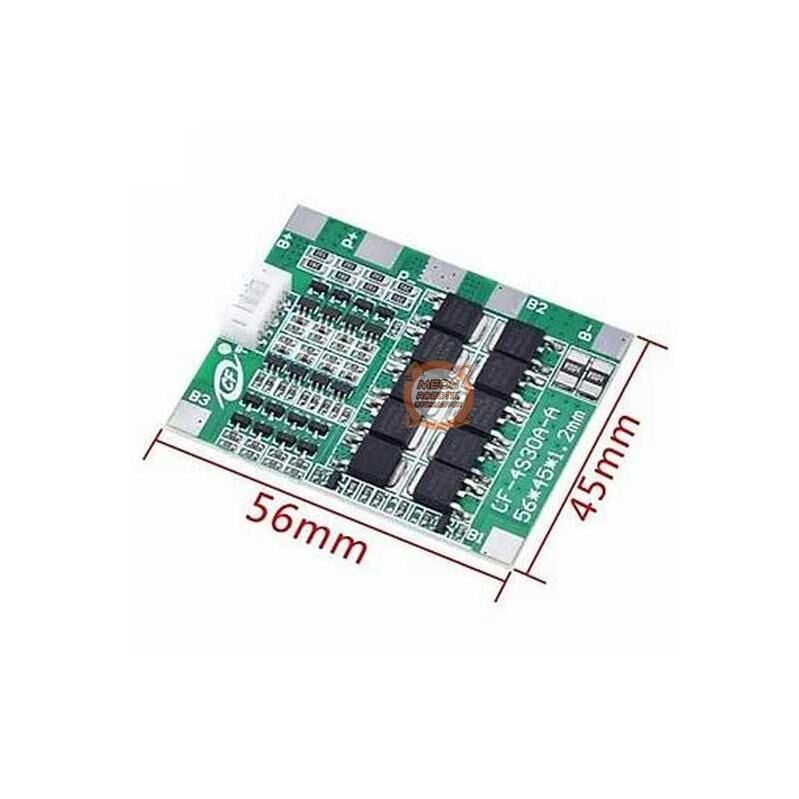

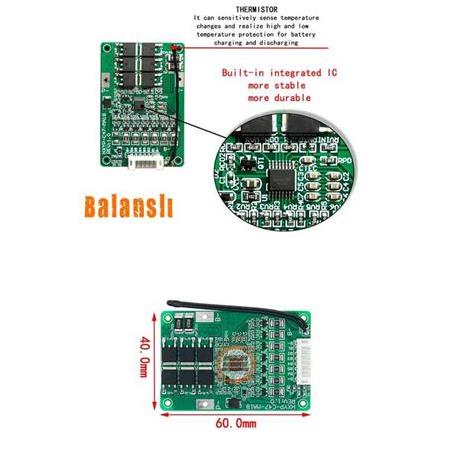

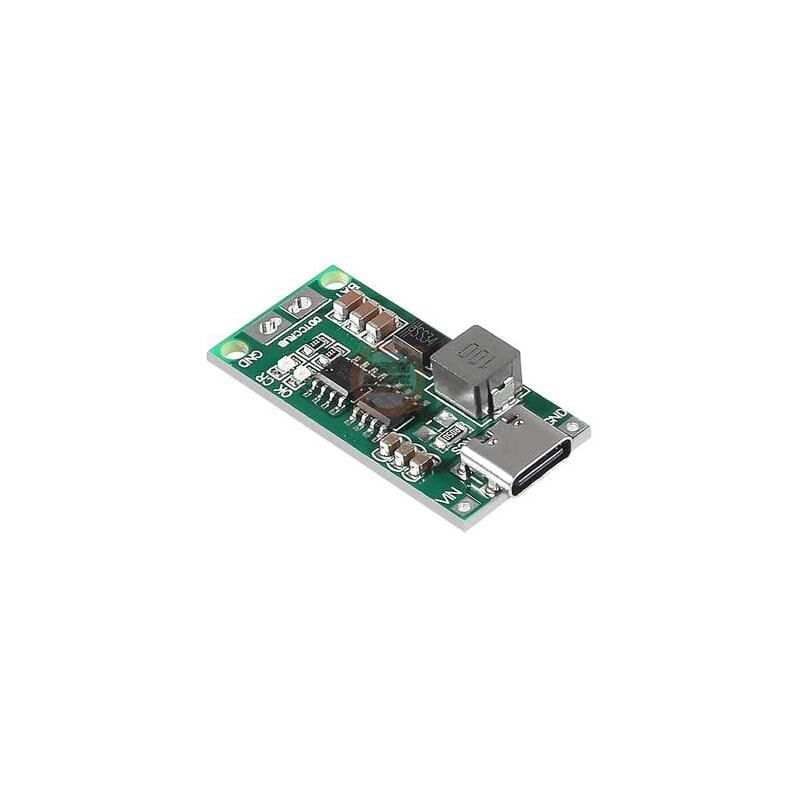

4S BMS 14,8V ve 16,8V Balans Modülleri

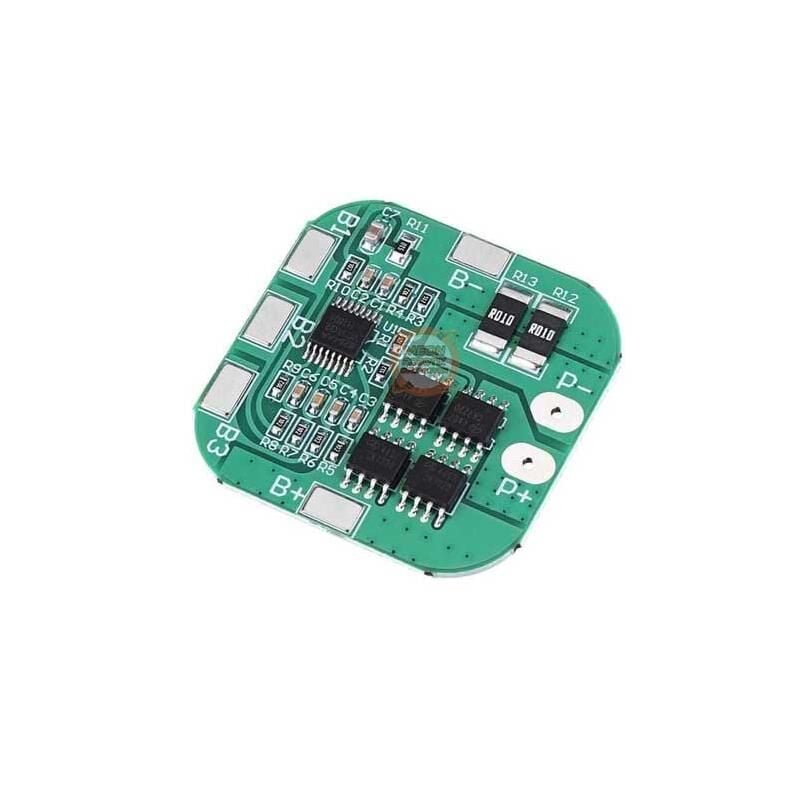

Dört hücreli lityum pil paketlerinde kullanılan 4S BMS devresi, nominal olarak 14,8V ve tam dolu durumda 16,8V seviyesinde çalışan batarya sistemlerine uygundur. Balanslı 4S 20A, 4S 30A ve 4S 40A modeller; farklı güç gereksinimlerine sahip cihazlarda kullanılabilir.

4S pil grupları; güçlü LED sistemleri, mobil cihazlar, robot projeleri, özel güç üniteleri, DC motor uygulamaları ve taşınabilir elektronik ekipmanlarda tercih edilir. Seri bağlantı noktalarının karta doğru sırayla bağlanması kritik öneme sahiptir. Yanlış hücre sıralaması veya ters bağlantı, BMS devresinin zarar görmesine neden olabilir.

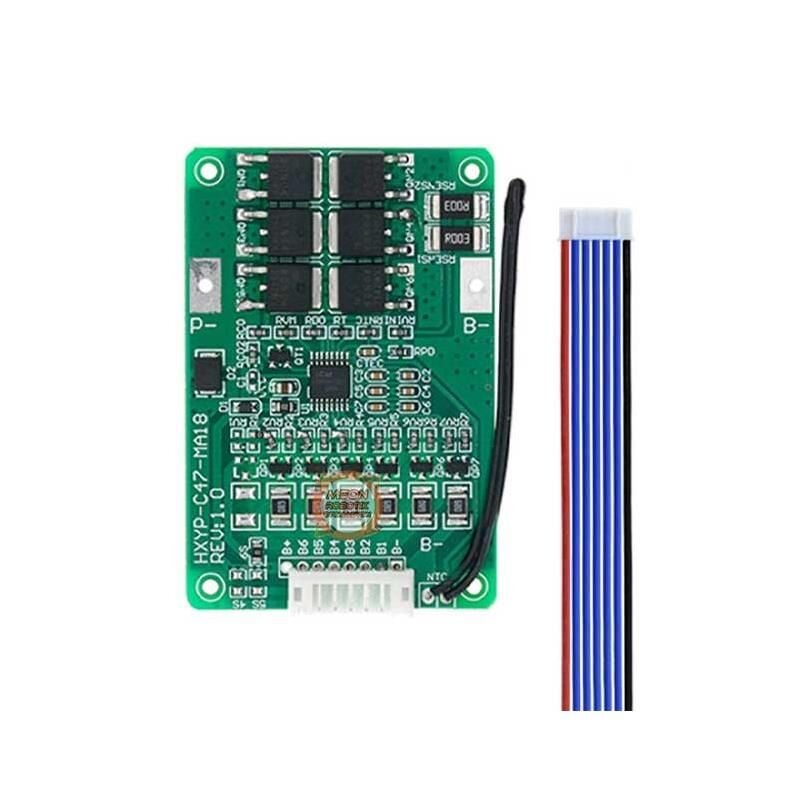

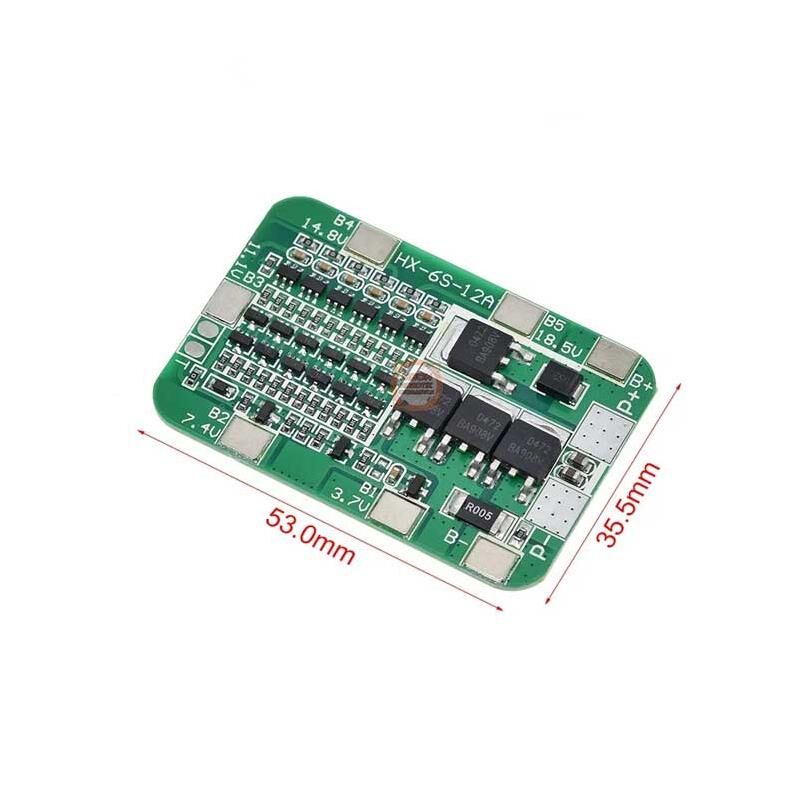

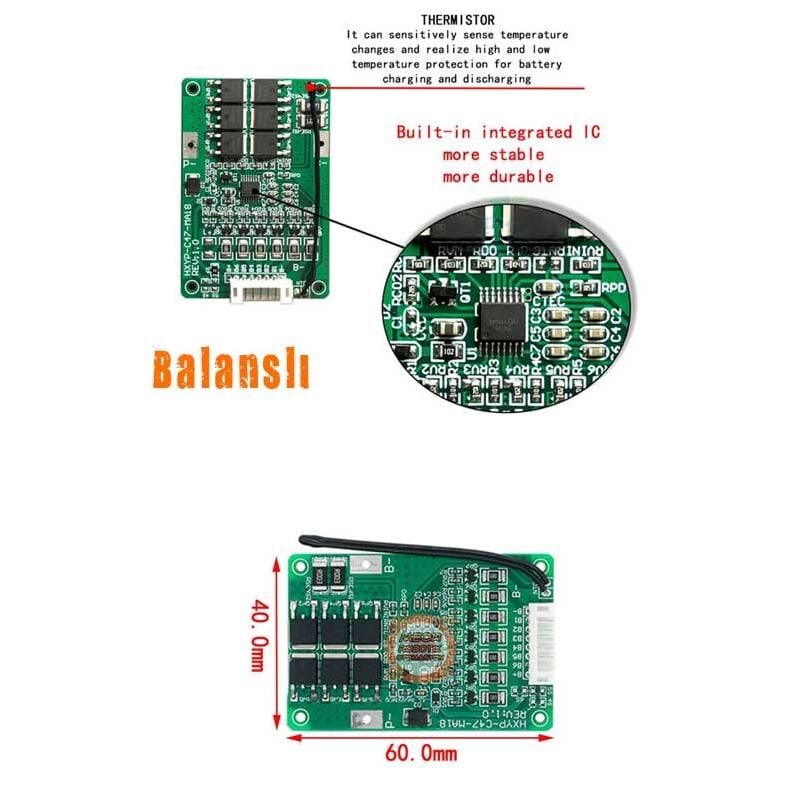

6S BMS 25,2V Lityum Pil Koruma Kartları

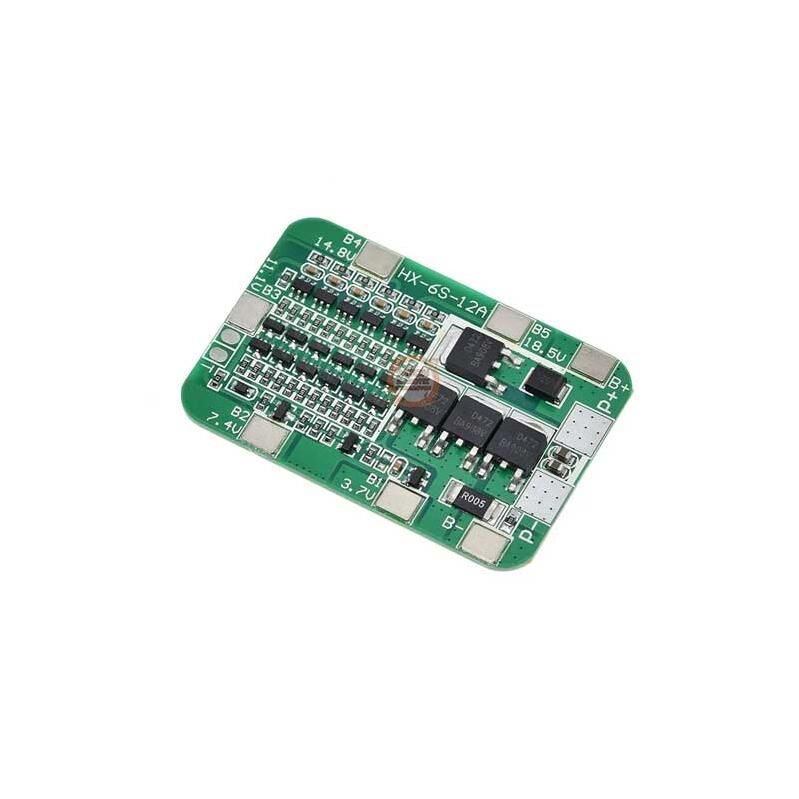

6S BMS 25,2V devreleri, altı adet lityum iyon hücrenin seri bağlandığı yüksek voltajlı batarya paketlerinde kullanılır. 6S 12A ve 6S 20A gibi modeller, sistemin akım ihtiyacına göre seçilebilir. Termistörlü modellerde sıcaklık algılama özelliği bulunabilir ve bu yapı, pil paketinin termal güvenliğini artırmaya yardımcı olur.

6S batarya paketleri daha yüksek enerji taşıdığı için hücre eşleştirmesi, bağlantı kalitesi, kablo kesiti, izolasyon ve mekanik koruma çok daha dikkatli yapılmalıdır. Aynı marka, aynı kapasite, benzer iç direnç ve benzer kullanım geçmişine sahip hücrelerin kullanılması tavsiye edilir.

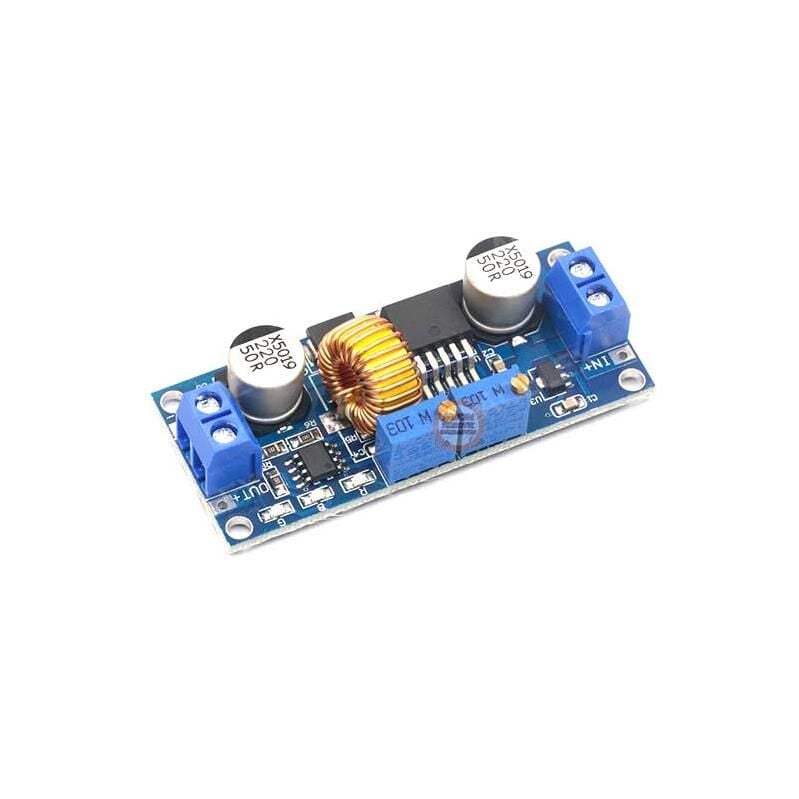

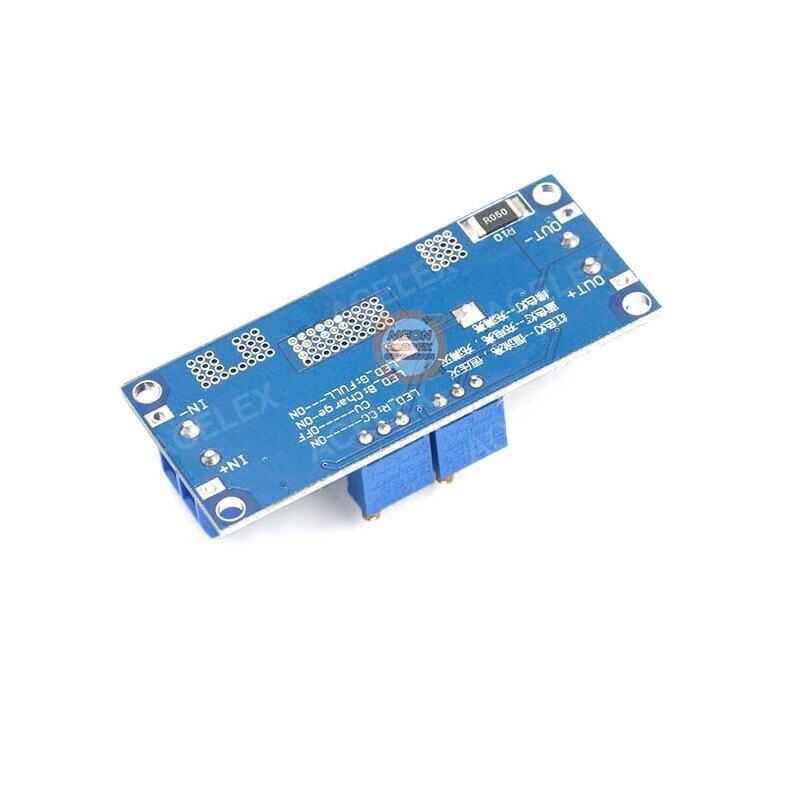

XL4015 Ayarlanabilir Lityum Şarj Modülü

XL4015 şarj modülü, DC-DC düşürücü yapısıyla giriş voltajını daha düşük ve ayarlanabilir bir çıkış seviyesine dönüştürmek için kullanılabilir. Voltaj ve akım ayarı bulunan modeller, uygun şekilde yapılandırıldığında çeşitli batarya ve güç kaynağı projelerinde kontrollü şarj uygulamalarına yardımcı olabilir.

Ayarlanabilir modüllerde çıkış voltajı ve akım limiti, pil bağlanmadan önce multimetre ile ayarlanmalıdır. Hatalı ayarlanmış çıkış değeri doğrudan pile uygulanmamalıdır. Modülün giriş voltajı her zaman hedef çıkış voltajından yeterli seviyede yüksek olmalı ve yüksek akımlı kullanımda soğutma koşulları dikkate alınmalıdır.

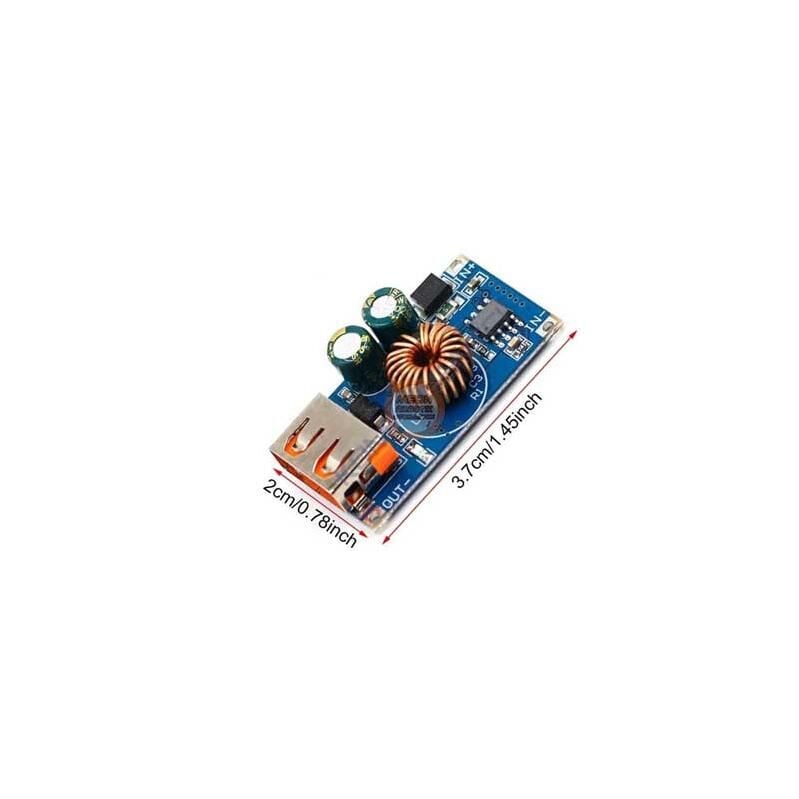

USB Quick Charge Hızlı Şarj Devreleri

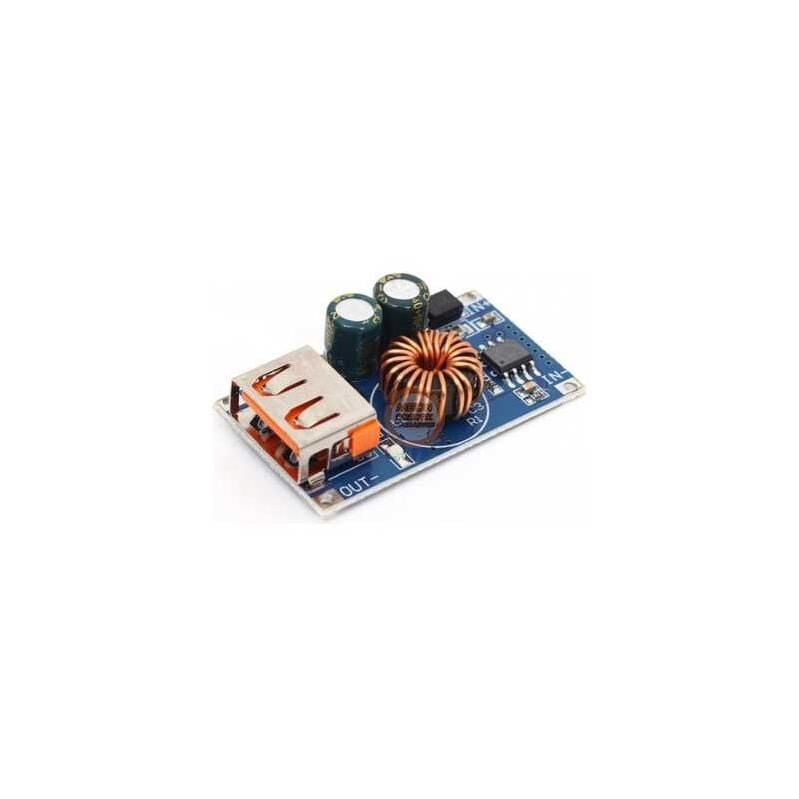

USB hızlı şarj devresi, geniş bir DC giriş aralığından USB çıkışı elde etmek ve uyumlu cihazlara hızlı şarj desteği sunmak amacıyla kullanılır. 6-32V giriş aralığına sahip QC 3.0 modülleri; araç içi USB şarj sistemleri, güneş enerjili projeler, taşınabilir güç istasyonları ve özel masaüstü güç uygulamaları için uygun olabilir.

Hızlı şarj özelliğinin kullanılabilmesi için hem modülün hem bağlantı kablosunun hem de şarj edilen cihazın ilgili hızlı şarj protokolünü desteklemesi gerekir. Giriş güç kaynağının yetersiz olması durumunda çıkış voltajında düşme, ısınma veya kararsız çalışma görülebilir.

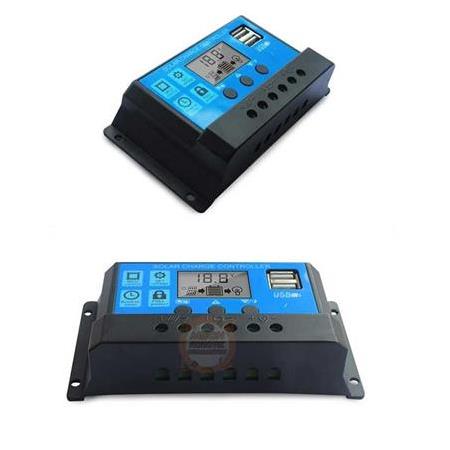

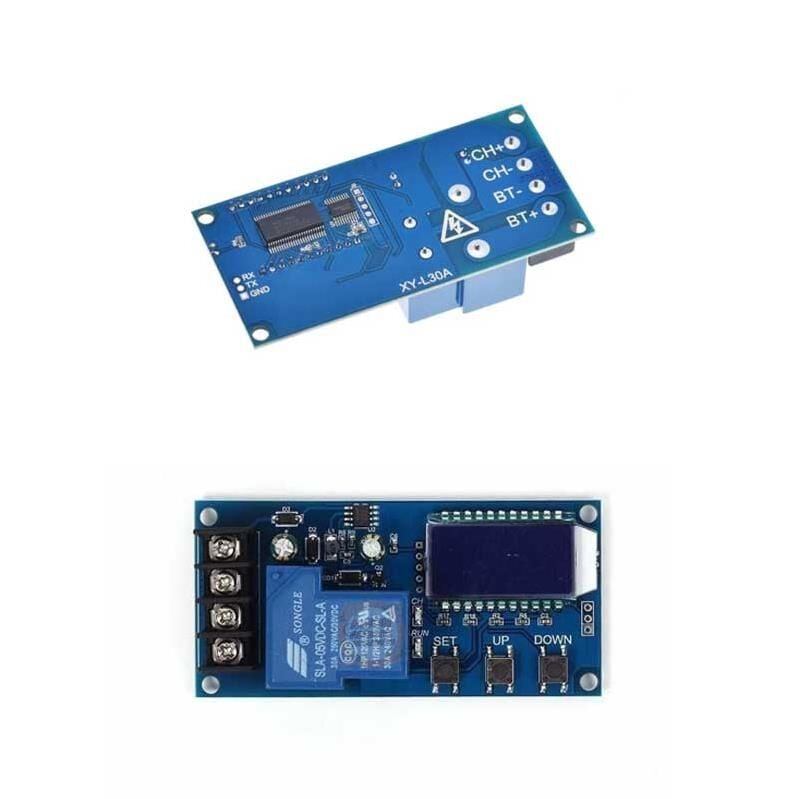

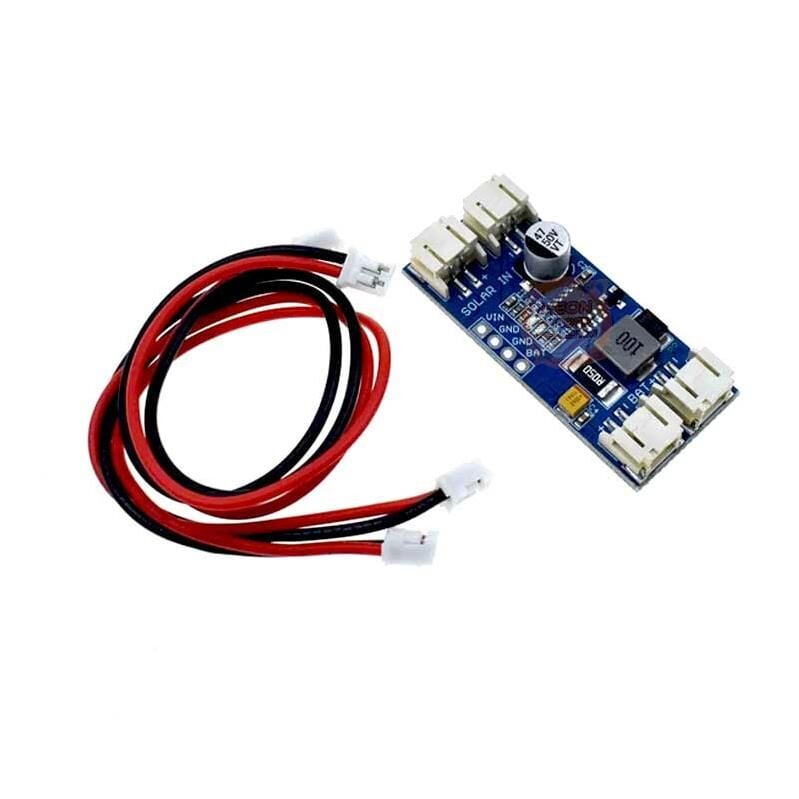

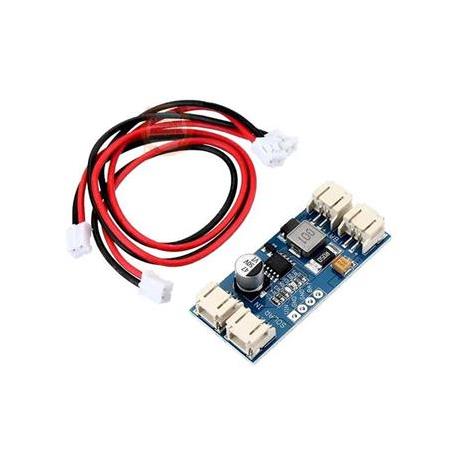

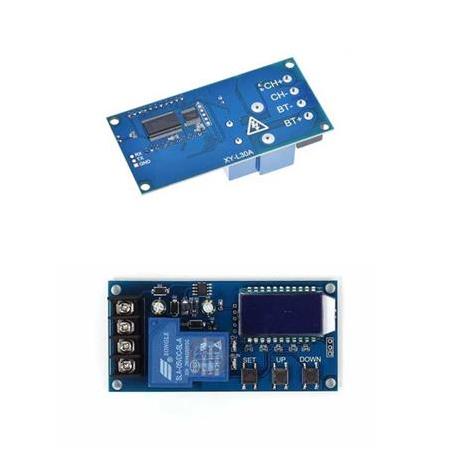

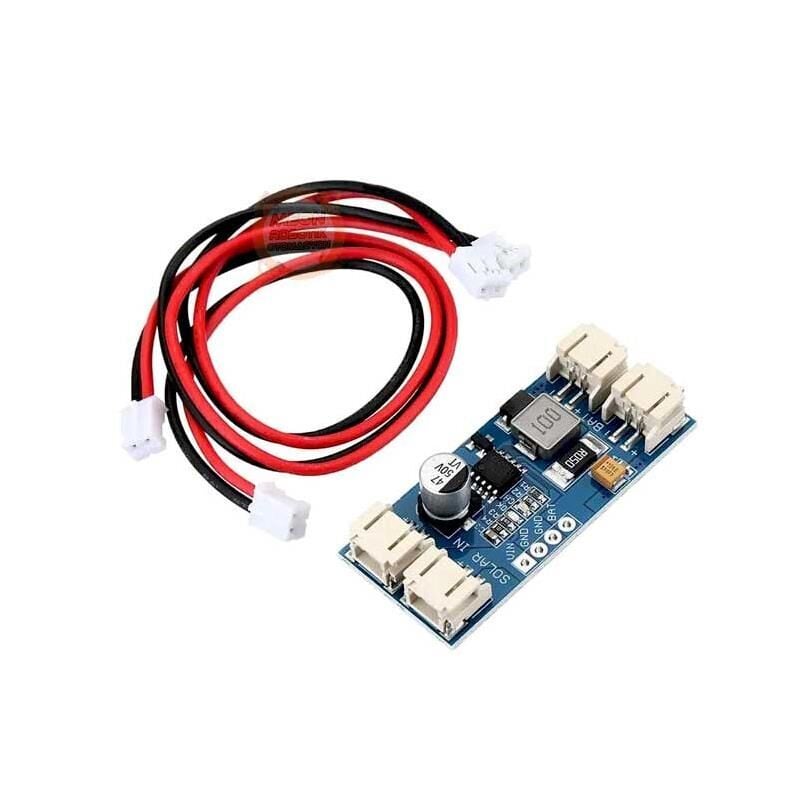

Solar Güneş Paneli Akü Şarj Kontrol Cihazları

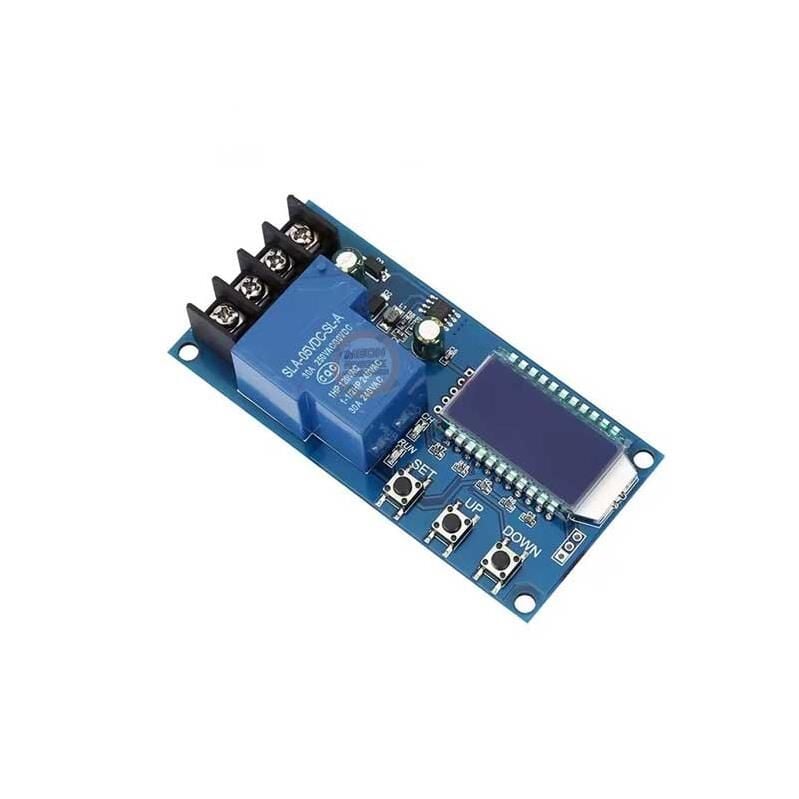

Solar şarj kontrol cihazı, güneş panelinden elde edilen enerjinin aküye kontrollü biçimde aktarılmasını sağlar. 12V ve 24V sistemleri destekleyen 30A modeller; karavan, bağ evi, bahçe aydınlatması, güvenlik sistemi ve bağımsız enerji projelerinde kullanılabilir.

Solar sistem kurulurken panelin açık devre voltajı, toplam gücü, akü tipi, sistem voltajı ve yük tüketimi birlikte değerlendirilmelidir. Şarj kontrol cihazının akım kapasitesi, panel dizisinin sağlayabileceği maksimum akımdan düşük seçilmemelidir.

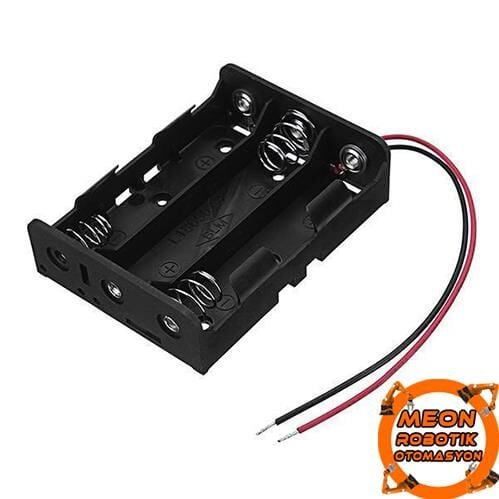

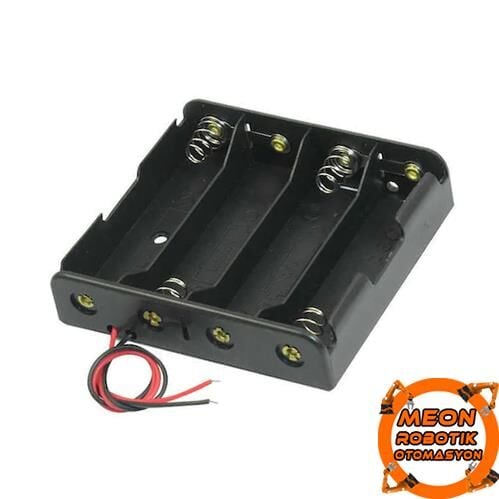

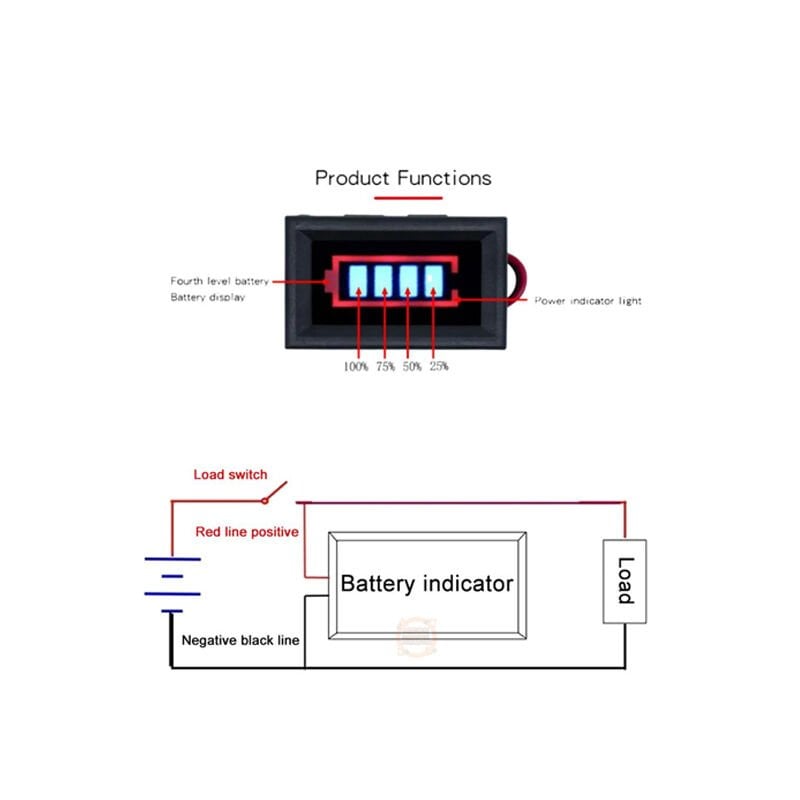

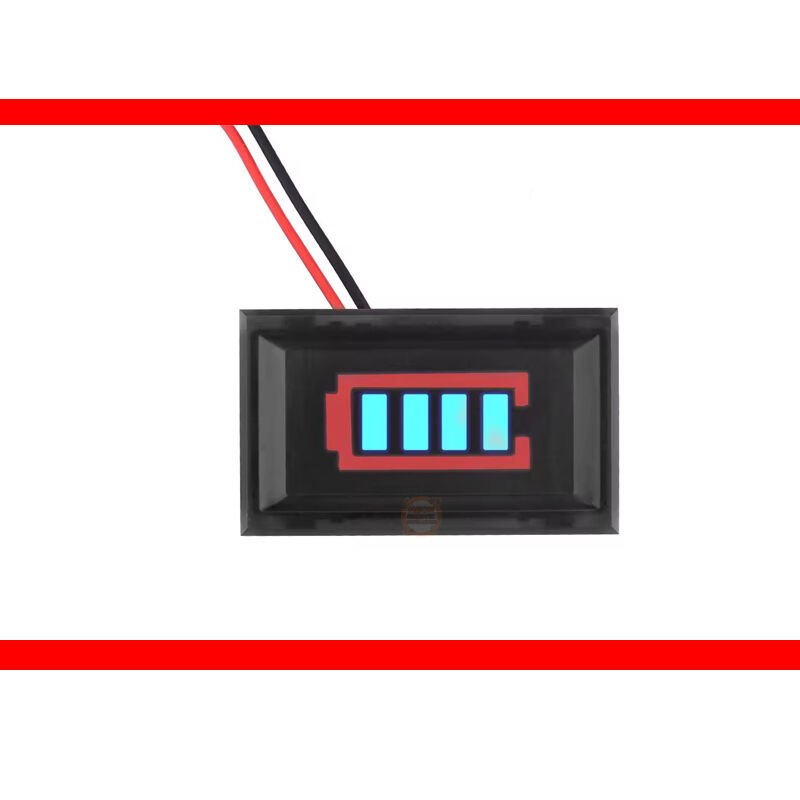

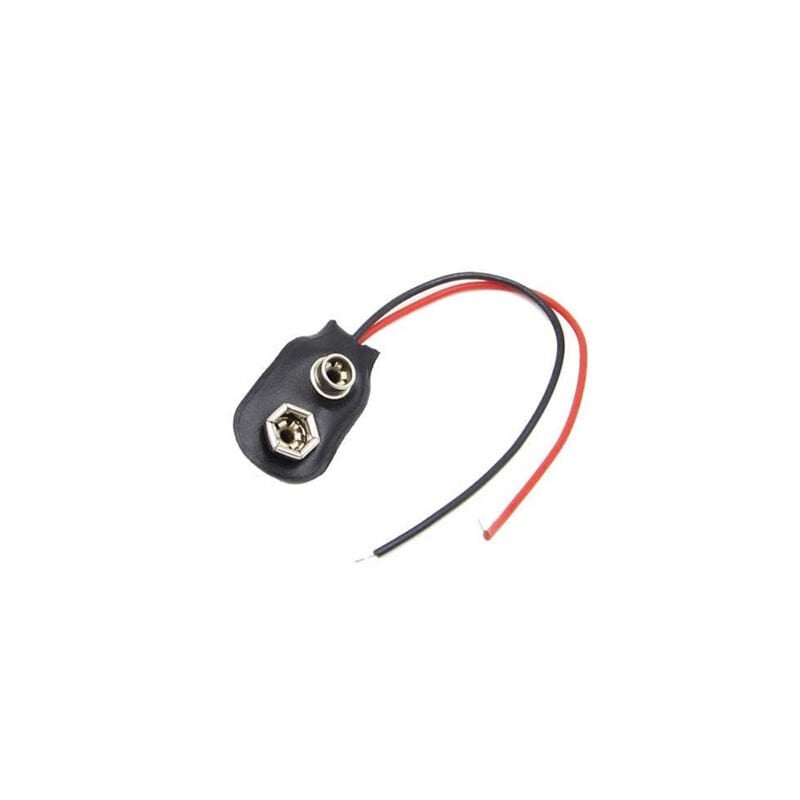

18650 Pil Yuvaları ve Pil Kapasite Test Cihazları

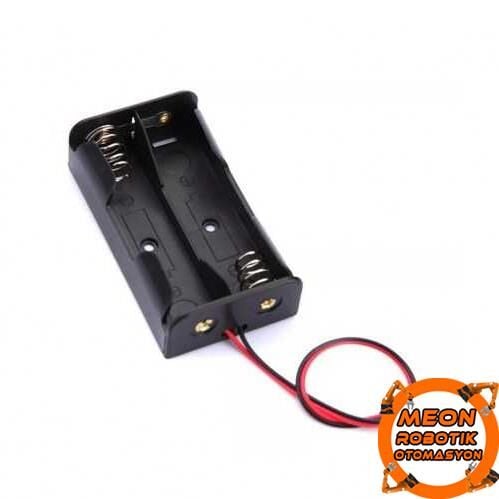

İki, üç ve dört kanallı 18650 pil yuvası modelleri, hücrelerin proje içerisinde düzenli ve değiştirilebilir şekilde kullanılmasını sağlar. Pil yuvaları prototip çalışmalarında avantajlıdır; ancak yüksek akım uygulamalarında yuva kontaklarının taşıyabileceği akım ve bağlantı kablolarının kesiti kontrol edilmelidir.

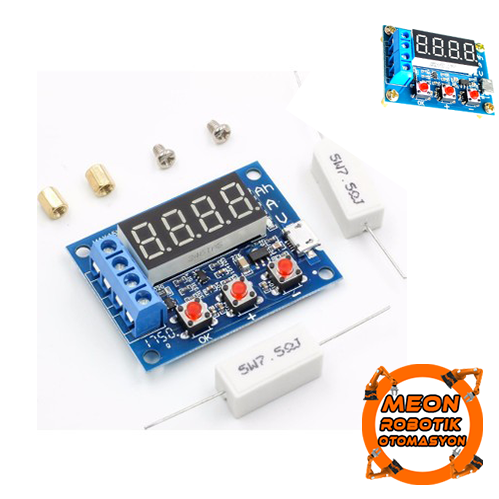

Pil kapasite test cihazı ise lityum pillerin ve uygun voltaj aralığındaki akülerin gerçek kapasitesini kontrollü deşarj yöntemiyle ölçmek için kullanılır. Kapasite testi sayesinde eski, zayıflamış veya birbirinden farklı performans gösteren hücreler belirlenebilir. Seri pil paketi hazırlamadan önce hücrelerin kapasite ve iç direnç bakımından eşleştirilmesi, daha dengeli bir batarya sistemi oluşturulmasına katkı sağlar.

Şarj Devresi Seçerken Nelere Dikkat Edilmelidir?

Doğru pil şarj devresi seçimi için ilk olarak kullanılacak pilin kimyası belirlenmelidir. Lityum iyon, Li-Po, LiFePO4, kurşun asit ve Ni-MH pillerin şarj karakteristikleri birbirinden farklıdır. Bir pil türü için tasarlanan şarj devresi, farklı kimyaya sahip bir pilde kullanılmamalıdır.

İkinci önemli kriter seri hücre sayısıdır. 1S, 2S, 3S, 4S ve 6S ifadeleri pil paketindeki seri hücre sayısını belirtir. Paralel bağlı hücre sayısı kapasiteyi ve akım kabiliyetini artırırken seri hücre sayısı toplam voltajı yükseltir. Kullanılacak BMS koruma devresi, pil paketinin seri hücre sayısıyla kesinlikle uyumlu olmalıdır.

Akım kapasitesi belirlenirken yükün normal çalışma akımı, maksimum akımı ve motorlu sistemlerde kalkış akımı dikkate alınmalıdır. Kart üzerindeki akım değeri tek başına değerlendirilmemeli; MOSFET yapısı, PCB yolları, soğutma, ortam sıcaklığı ve kullanım süresi de hesaba katılmalıdır.

• Pil kimyası ve hücre başına maksimum şarj voltajı kontrol edilmelidir.
• Seri hücre sayısı ile BMS üzerindeki 1S, 2S, 3S, 4S veya 6S değeri eşleşmelidir.
• Şarj akımı, pil kapasitesine ve üreticinin önerdiği C oranına uygun seçilmelidir.
• Yükün sürekli, anlık ve kalkış akımı hesaplanmalıdır.
• Balans gerektiren seri paketlerde balanslı BMS tercih edilmelidir.
• Yüksek akım uygulamalarında uygun kablo kesiti ve güvenilir lehim bağlantısı kullanılmalıdır.
• Gerekli durumlarda sigorta, sıcaklık sensörü ve mekanik izolasyon eklenmelidir.

Şarj Devrelerinin Kullanım Alanları

• Arduino, ESP32, Raspberry Pi ve mikrodenetleyici projeleri
• Mobil robotlar, çizgi izleyen robotlar ve otonom araçlar
• Elektrikli el aletleri ve özel batarya paketleri
• Taşınabilir LED aydınlatma ve kamp ekipmanları
• Powerbank ve USB enerji çıkışı projeleri
• Güneş paneli ve bağımsız enerji sistemleri
• RC araçlar, modelcilik ve hobi elektroniği uygulamaları
• Kablosuz sensörler, alarm sistemleri ve IoT cihazları
• Taşınabilir ses sistemleri ve Bluetooth hoparlörler
• Pil kapasite ölçümü, hücre seçimi ve batarya bakım çalışmaları

Şarj ve Koruma Devrelerinin Avantajları

• Pillerin kontrollü ve daha güvenli şekilde şarj edilmesine yardımcı olur.
• Aşırı şarj ve aşırı deşarj risklerini azaltır.
• Kısa devre ve yüksek akım durumlarında koruma sağlayabilir.
• Balans özelliği sayesinde seri hücreler arasındaki voltaj farkını azaltmaya yardımcı olur.
• Batarya paketinin daha dengeli ve verimli çalışmasını destekler.
• Kompakt yapıları sayesinde küçük elektronik projelere kolayca entegre edilebilir.
• Farklı voltaj, hücre sayısı ve akım seçenekleriyle geniş kullanım alanı sunar.
• Hazır modül kullanımı, özel devre tasarımına kıyasla proje geliştirme süresini kısaltır.

Sıkça Sorulan Sorular

BMS kartı pili şarj eder mi?

BMS kartı temel olarak pil paketini korumak ve balanslı modellerde hücre dengesini desteklemek için kullanılır. BMS, tek başına şarj adaptörü değildir. Pil grubunun hücre sayısına ve kimyasına uygun bir şarj cihazı veya kontrollü şarj modülüyle birlikte kullanılmalıdır.

1S, 2S, 3S ve 4S ne anlama gelir?

Bu ifadeler seri bağlı pil hücresi sayısını belirtir. 1S tek hücre, 2S iki seri hücre, 3S üç seri hücre ve 4S dört seri hücre anlamına gelir. Seri hücre sayısı arttıkça batarya paketinin toplam voltajı yükselir.

Balanslı BMS kullanmak gerekli midir?

Birden fazla hücrenin seri bağlandığı batarya paketlerinde balans özelliği tavsiye edilir. Hücreler zamanla farklı voltaj seviyelerine gelebilir. Balans devresi, hücreler arasındaki farkın azaltılmasına yardımcı olur ve pil paketinin daha dengeli çalışmasını destekler.

Yüksek amperli BMS seçmek daha mı iyidir?

Gereğinden yüksek akım kapasiteli BMS kullanmak her zaman zorunlu değildir. Önemli olan kartın yükün sürekli ve anlık akım ihtiyacını güvenli bir payla karşılamasıdır. Çok düşük akımlı kart korumaya geçebilir veya zarar görebilir; seçim mutlaka gerçek yük değerlerine göre yapılmalıdır.

TP4056 ile birden fazla seri pil şarj edilebilir mi?

Standart TP4056 modülü tek hücreli 1S lityum iyon pil şarjı için tasarlanmıştır. İki veya daha fazla seri hücreli batarya paketlerini şarj etmek için kullanılmamalıdır. Çok hücreli sistemlerde hücre sayısına uygun şarj cihazı ve BMS kartı tercih edilmelidir.

Farklı kapasitedeki 18650 piller birlikte kullanılabilir mi?

Seri veya paralel batarya paketi oluşturulurken farklı kapasiteye, farklı iç dirence, farklı yaşa veya farklı doluluk seviyesine sahip hücrelerin birlikte kullanılması önerilmez. Mümkün olduğunca aynı marka, model, kapasite ve kullanım geçmişine sahip eşleştirilmiş hücreler kullanılmalıdır.

Şarj devresinin ısınması normal midir?

Şarj ve voltaj dönüştürme işlemleri sırasında belirli miktarda ısınma meydana gelebilir. Ancak el yakacak seviyede aşırı ısınma; yüksek akım, yetersiz havalandırma, hatalı bağlantı, düşük kaliteli güç kaynağı veya modül kapasitesinin aşılması gibi sorunlara işaret edebilir. Böyle bir durumda sistem kapatılarak bağlantılar kontrol edilmelidir.

Meon Robotik Otomasyon Şarj Devresi Çözümleri

Meon Robotik Otomasyon; hobi elektroniği, robotik, otomasyon, enerji depolama ve özel batarya projelerinde ihtiyaç duyulan farklı özelliklerdeki 18650 şarj devresi, BMS koruma kartı, balans modülü, USB şarj devresi, solar şarj kontrol cihazı ve pil test ekipmanlarını bir araya getirir.

Projenize uygun ürünü belirlerken pil hücre sayısını, toplam batarya voltajını, şarj akımını ve yükün maksimum akım ihtiyacını karşılaştırabilirsiniz. Tek hücreli taşınabilir cihazlardan yüksek akımlı çok hücreli batarya gruplarına kadar farklı ihtiyaçlara yönelik ürün seçeneklerini Meon Robotik Otomasyon güvencesiyle inceleyebilir, elektronik ve robotik projeleriniz için uygun çözümü kolayca seçebilirsiniz.
