Vakum Tabla Fitili Nedir ve Ne İşe Yarar?

Vakum tabla fitili, CNC işleme makinelerinde kullanılan vakumlu tablaların kanal bölümlerine yerleştirilen ve iş parçası ile tabla arasında sızdırmazlık oluşturan önemli bir CNC ekipmanıdır. Vakum pompası veya blower tarafından meydana getirilen negatif basıncın çalışma alanında korunmasına yardımcı olur. Böylece işlenecek levha, panel veya parça mekanik mengene kullanımına gerek kalmadan tabla üzerinde sabitlenebilir.

CNC router sistemlerinde vakum gücünün verimli kullanılabilmesi yalnızca pompa kapasitesine bağlı değildir. Tabla kanallarının yapısı, iş parçasının yüzeyi, kullanılmayan bölgelerin kapatılması ve vakum tabla sızdırmazlık sisteminin doğru kurulması da performansı doğrudan etkiler. Kanal ölçüsüne uygun seçilen bir CNC vakum tabla fitili, vakum kaçağını azaltarak parçanın işleme sırasında hareket etme riskini düşürmeye yardımcı olur.

Meon Robotik Otomasyon kategorisinde yer alan siyah renkli, yumuşak seri fitiller; farklı vakum tabla kanallarına uyum sağlamak amacıyla 6 mm, 8 mm ve 10 mm çap seçenekleriyle sunulmaktadır. Her bir ürünün 10 metrelik uzunluğu, farklı ölçülerdeki tablalar ve özel hazırlanmış vakum bölgeleri için kullanım kolaylığı sağlar.

Vakum Tabla Fitili Çeşitleri

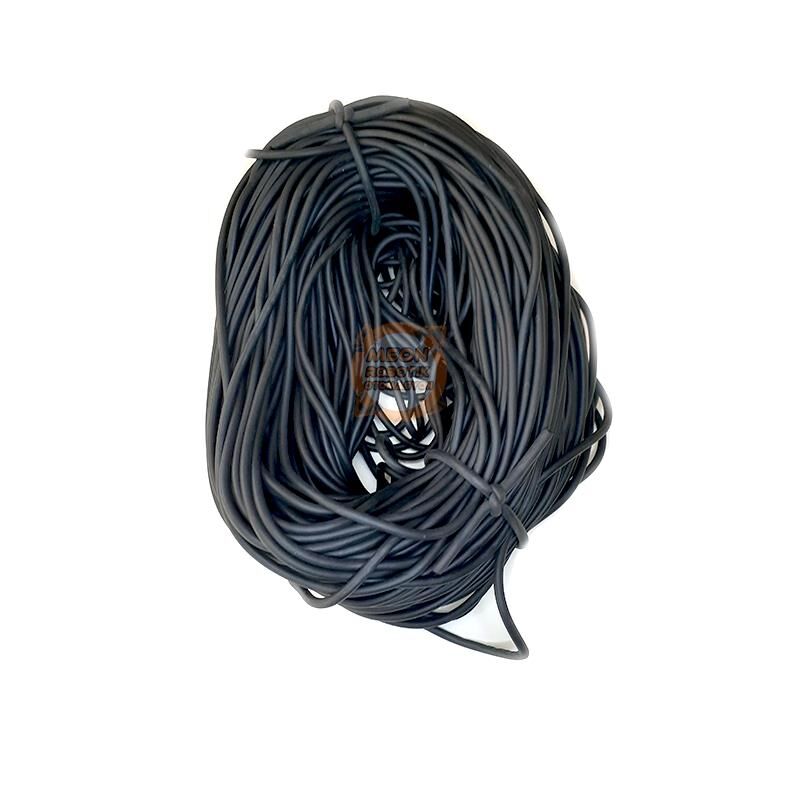

6 mm Vakum Tabla Fitili

6 mm vakum fitili, daha dar kanal ölçülerine sahip CNC vakum tablalarında kullanılmak üzere tercih edilebilir. İnce çaplı yapısı sayesinde küçük çalışma alanlarının çevrelenmesi, dar kanallı alüminyum tablalar ve hassas vakum bölgelerinin hazırlanması için uygun bir alternatiftir.

10 metre uzunluğunda sunulan 6 mm siyah fitil, kanal içerisine yerleştirildiğinde iş parçasının altında kapalı bir vakum alanı meydana getirilmesine yardımcı olur. Özellikle küçük parçaların veya birbirinden bağımsız vakum bölgelerinin oluşturulduğu uygulamalarda doğru kanal yapısıyla birlikte kullanılabilir.

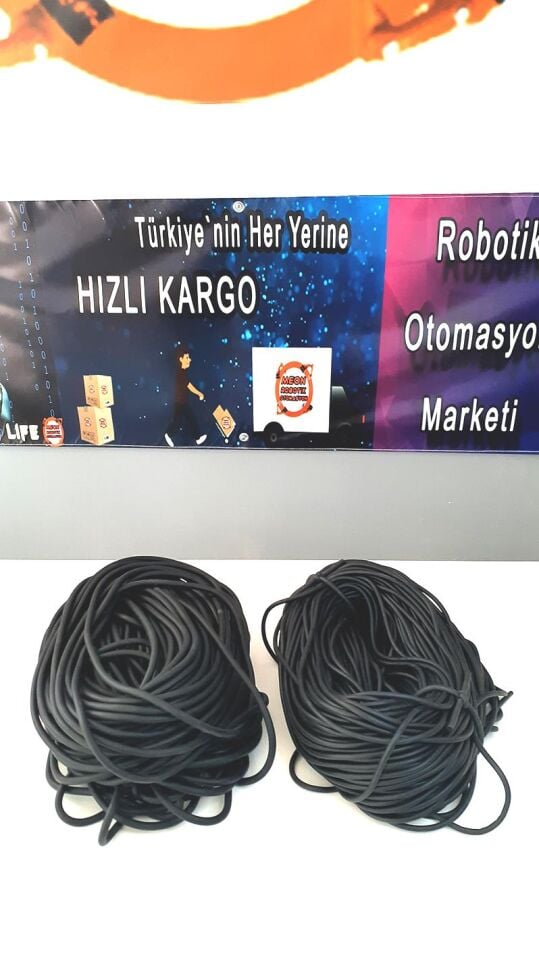

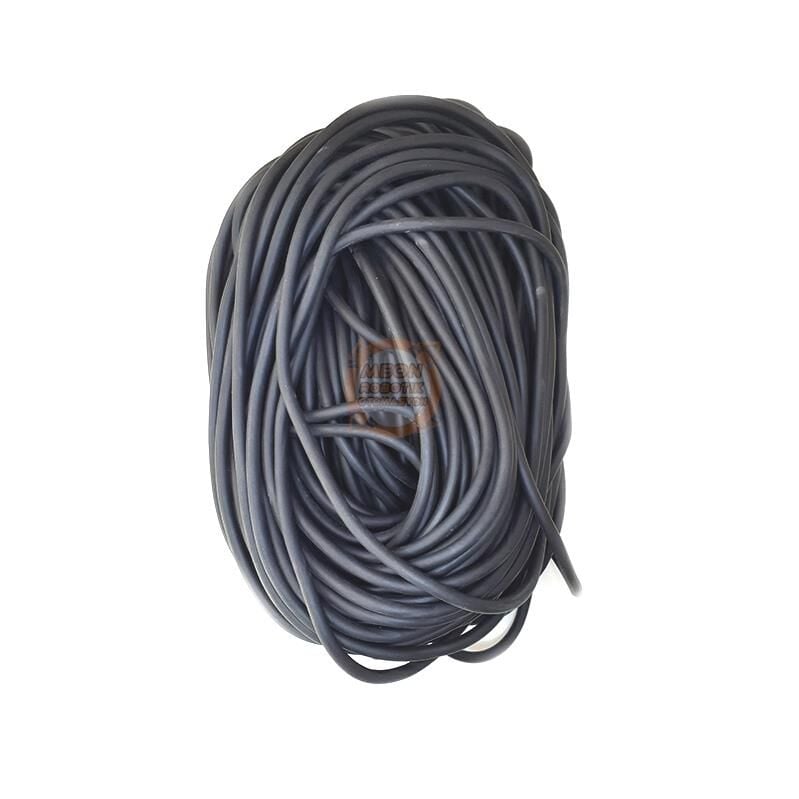

8 mm Vakum Tabla Fitili

8 mm vakum fitili, orta genişlikte kanal yapısına sahip vakum tablaları için kullanılan seçeneklerden biridir. CNC router, ahşap işleme ve levha kesim uygulamalarında karşılaşılan çeşitli tabla tasarımlarında kullanılabilir. Kanal genişliği ve derinliği 8 mm çaplı fitilin kontrollü şekilde sıkışmasına uygun olmalıdır.

Fitilin yumuşak yapısı, iş parçası tabla üzerine yerleştirildiğinde yüzeye uyum sağlamasına ve vakum hattının çevresindeki boşlukların kapatılmasına yardımcı olur. Böylece CNC vakum sabitleme sisteminin daha dengeli çalışması desteklenebilir.

10 mm Vakum Tabla Fitili

10 mm vakum fitili, daha geniş fitil kanallarına sahip vakum tablalarında kullanılmak üzere tasarlanmış çap seçeneğidir. Büyük çalışma alanlarının çevrelenmesi, geniş kanallı tabla sistemleri ve daha kalın bir sızdırmazlık elemanı gerektiren uygulamalarda değerlendirilebilir.

10 metre uzunluğundaki bu vakum conta fitili, ihtiyaç duyulan ölçüye göre kesilerek kullanılabilir. Montaj öncesinde tabla kanalının genişliği ve derinliği ölçülmeli, fitilin kanal içinde aşırı gevşek veya aşırı sıkı kalmamasına dikkat edilmelidir.

Yumuşak Seri Siyah Vakum Fitilleri

Kategorideki ürünler yumuşak seri yapıdadır. Yumuşak vakum fitili, tabla ve iş parçası arasında kontrollü biçimde sıkışarak sızdırmazlık alanı oluşturur. Bununla birlikte fitilin gereğinden fazla ezilmesi, kanal içine tamamen gömülmesi veya yüzeyden aşırı yüksek kalması istenen vakum performansını olumsuz etkileyebilir.

Vakum Tabla Fitili Seçim Rehberi

Kanal Çapını ve Derinliğini Ölçün

Vakum kanal fitili seçerken ilk olarak tabla üzerindeki kanal genişliği ve derinliği hassas şekilde ölçülmelidir. Yalnızca kanal genişliğine bakılarak seçim yapılması yeterli olmayabilir. Fitilin tabla yüzeyinden ne kadar yüksekte kalacağı ve iş parçası yerleştirildiğinde ne oranda sıkışacağı da değerlendirilmelidir.

Fitil çok ince seçilirse kanal içerisinde boşluk oluşabilir ve hava kaçağı meydana gelebilir. Gereğinden kalın seçildiğinde ise iş parçası tabla yüzeyine düzgün oturmayabilir. Bu nedenle 6 mm, 8 mm veya 10 mm seçeneklerinden tabla kanalına en uygun olanı belirlenmelidir.

İş Parçasının Ölçüsünü Dikkate Alın

CNC tabla contası, işlenecek parçanın dış sınırları içerisinde kapalı bir çevrim oluşturacak şekilde yerleştirilmelidir. Fitil, parçanın dışına taşarsa vakum hattı atmosferle doğrudan temas ederek emiş gücünün azalmasına neden olabilir. Küçük iş parçalarında yalnızca parçanın altında kalan bölgenin çevrelenmesi daha verimli sonuç verebilir.

Tabla Yüzeyini ve Kanalları Kontrol Edin

Fitil montajından önce tabla kanallarındaki talaş, toz, yağ ve diğer kalıntılar temizlenmelidir. Kanal içinde kalan yabancı maddeler fitilin düzgün oturmasını engelleyebilir. Aynı şekilde iş parçasının alt yüzeyindeki eğrilikler, çizikler ve boşluklar da vakum tabla contası performansını etkileyebilir.

Vakum Pompası Kapasitesini Değerlendirin

Doğru fitil kullanımı hava kaçağını azaltmaya yardımcı olsa da tek başına yeterli değildir. Vakum pompası veya blower kapasitesi; tabla büyüklüğü, iş parçasının yüzey alanı, malzemenin hava geçirgenliği ve sistemdeki toplam kaçak miktarıyla birlikte değerlendirilmelidir. Vakumlu tabla ekipmanları birbiriyle uyumlu seçildiğinde daha kararlı bir sabitleme sistemi oluşturulabilir.

Vakum Tabla Fitili Kullanım Alanları

• CNC router vakumlu tabla sistemleri
• Ahşap, MDF, suntalam ve panel işleme makineleri
• Reklam ve tabela üretiminde kullanılan CNC tezgâhları
• Alüminyum kompozit panel kesim uygulamaları
• Pleksi, dekota ve plastik levha işleme sistemleri
• Özel üretim alüminyum vakum tablaları
• Conta veya şablon kesim uygulamaları
• Levha delme, kanal açma ve yüzey işleme işlemleri
• Fikstür ve özel parça sabitleme sistemleri
• Birden fazla bağımsız vakum bölgesi bulunan tablalar

Vakum Tabla Fitilinin Avantajları

• Vakum tablasındaki hava kaçaklarının azaltılmasına yardımcı olur.
• İş parçasının tabla üzerinde dengeli biçimde sabitlenmesini destekler.
• Mengenenin kullanılamadığı geniş levha uygulamalarında pratiklik sağlar.
• İstenen uzunlukta kesilerek farklı vakum bölgelerinde kullanılabilir.
• 6 mm, 8 mm ve 10 mm seçenekleriyle farklı kanal ölçülerine uyum sağlar.
• İş parçasının üst yüzeyinin tamamen açık kalmasına yardımcı olur.
• Takım yolunun mekanik bağlama elemanlarıyla çakışma riskini azaltır.
• Vakum bölgesinin parça ölçüsüne göre yeniden düzenlenmesini kolaylaştırır.
• Doğru kullanıldığında vakum pompasının oluşturduğu negatif basıncın korunmasına katkıda bulunur.
• Bakım ve değişim işlemleri kolay gerçekleştirilebilen bir sızdırmazlık çözümüdür.

Vakum Tabla Fitili Montajında Dikkat Edilmesi Gerekenler

Montaj sırasında fitil, kanal boyunca gerilmeden ve burulmadan yerleştirilmelidir. Fitilin gereğinden fazla çekilerek monte edilmesi, zaman içerisinde eski uzunluğuna dönmeye çalışması nedeniyle birleşim noktasında boşluk oluşmasına yol açabilir. Köşe dönüşlerinde fitilin kanal içerisinden çıkmamasına ve keskin biçimde katlanmamasına dikkat edilmelidir.

Fitilin iki ucu mümkün olduğunca düzgün kesilmeli ve birbirine boşluk bırakmayacak şekilde yaklaştırılmalıdır. Birleşim noktasının açık kalması, vakum sızdırmazlık fitili ile oluşturulan kapalı çevrimin bozulmasına neden olabilir. Kurulum tamamlandıktan sonra sistem çalıştırılarak vakum değeri ve parçanın tutunma durumu kontrol edilmelidir.

Sıkça Sorulan Sorular

Vakum tabla fitili nasıl seçilir?

Fitil seçimi, vakum tablasındaki kanalın genişliği ve derinliği ölçülerek yapılmalıdır. Fitilin çapı kadar, tabla yüzeyinden ne kadar yüksekte kalacağı da önemlidir. Meon Robotik Otomasyon kategorisinde 6 mm, 8 mm ve 10 mm çap seçenekleri bulunmaktadır.

Vakum fitili kaç metre olarak satılır?

Kategoride bulunan CNC router vakum fitili çeşitleri 10 metre uzunluğundadır. Fitil, vakum tablasının kanal uzunluğuna ve oluşturulacak vakum bölgesine göre kesilerek kullanılabilir.

6 mm yerine 8 mm fitil kullanılabilir mi?

Fitil çapı kanal ölçüsüne uygun olmalıdır. 6 mm kanal için gereğinden kalın bir fitil kullanılması, parçanın tabla yüzeyine düzgün oturmamasına neden olabilir. Kesin seçim yapılmadan önce kanalın genişliği ve derinliği ölçülmelidir.

Fitil neden vakum kaçağı yapar?

Yanlış çap seçimi, kirli kanal, açık kalan birleşim noktası, hasarlı fitil, eğri iş parçası veya fitilin parça sınırlarının dışına taşması hava kaçağına neden olabilir. Vakum hattı, bağlantılar ve tabla yüzeyi de ayrıca kontrol edilmelidir.

Vakum tabla fitili tekrar kullanılabilir mi?

Fitil ezilmemiş, sertleşmemiş, kesilmemiş veya yüzey bütünlüğünü kaybetmemişse yeniden kullanılabilir. Ancak kalıcı deformasyon oluşan fitiller yeterli sızdırmazlığı sağlayamayabileceği için değiştirilmelidir.

Vakum tablası parçayı tutmuyorsa sorun fitilde midir?

Sorun fitilden kaynaklanabileceği gibi vakum pompası kapasitesi, tıkalı filtre, kaçak bağlantı, açık kalan tabla bölgesi veya hava geçiren iş parçası gibi farklı nedenlere de bağlı olabilir. Sistem bir bütün olarak kontrol edilmelidir.

Fitil montajında yapıştırıcı kullanmak gerekir mi?

Bu durum tabla kanalının tasarımına bağlıdır. Uygun ölçülü kanallarda fitil genellikle kanal içerisine sıkı biçimde yerleşir. Yapıştırıcı kullanmadan önce tabla üreticisinin önerileri kontrol edilmeli ve ileride yapılacak fitil değişimi dikkate alınmalıdır.

Meon Robotik Otomasyon Vakum Tabla Fitili Çözümleri

Meon Robotik Otomasyon, CNC tezgâhlarında güvenilir parça sabitleme sistemleri oluşturmak isteyen kullanıcılar için farklı çaplarda vakum tabla fitili seçenekleri sunar. Kategoride bulunan 6 mm, 8 mm ve 10 mm çaplı siyah, yumuşak seri fitiller sayesinde farklı kanal ölçülerine sahip vakum tablaları için uygun ürün seçilebilir.

Yeni bir vakum tablası hazırlarken veya mevcut tablanızın bakımını gerçekleştirirken kanal ölçüsüne uygun ürünü tercih ederek daha verimli bir sızdırmazlık düzeni oluşturabilirsiniz. Meon Robotik Otomasyon’un CNC ve otomasyon ürünleri arasından projenize uygun vakum conta fitili seçeneklerini inceleyebilir, ihtiyaç duyduğunuz çapı güvenle sipariş verebilirsiniz.
