Multimetre Çeşitleri ve Elektriksel Ölçüm Çözümleri

Multimetre; elektrik ve elektronik sistemlerde gerilim, akım, direnç, süreklilik ve diyot gibi temel elektriksel değerleri ölçmek için kullanılan çok fonksiyonlu bir ölçüm cihazıdır. Elektrik tesisatından elektronik kartlara, otomasyon panolarından araç elektrik sistemlerine kadar pek çok alanda arıza tespiti, devre kontrolü ve bakım işlemlerinin temel ekipmanları arasında yer alır.

Gerilim ölçer, akım ölçer ve direnç ölçer gibi farklı cihazların işlevlerini tek gövdede birleştiren dijital multimetre modelleri, ölçüm sonucunu LCD ekran üzerinden göstererek hızlı ve kolay değerlendirme yapılmasını sağlar. Bu cihazlar sektörde multimetre, avometre veya ölçü aleti gibi farklı isimlerle de anılabilir.

Meon Robotik Otomasyon multimetre kategorisinde; günlük elektronik çalışmalar için kullanılabilecek kompakt cihazlardan profesyonel saha uygulamalarına uygun True RMS multimetre modellerine, yüksek akımı kabloyu devreden ayırmadan ölçebilen pens ampermetre seçeneklerinden yedek multimetre probu ürünlerine kadar farklı ölçüm ihtiyaçlarına yönelik çözümler bulunmaktadır.

Multimetre Çeşitleri ve Alt Grupları

Dijital Multimetre Modelleri

Dijital multimetre modelleri, ölçülen değeri sayısal ekran üzerinde gösteren taşınabilir cihazlardır. AC ve DC gerilim, DC veya AC akım, direnç, diyot ve süreklilik ölçümü gibi temel fonksiyonlar cihazın modeline göre bir arada sunulabilir.

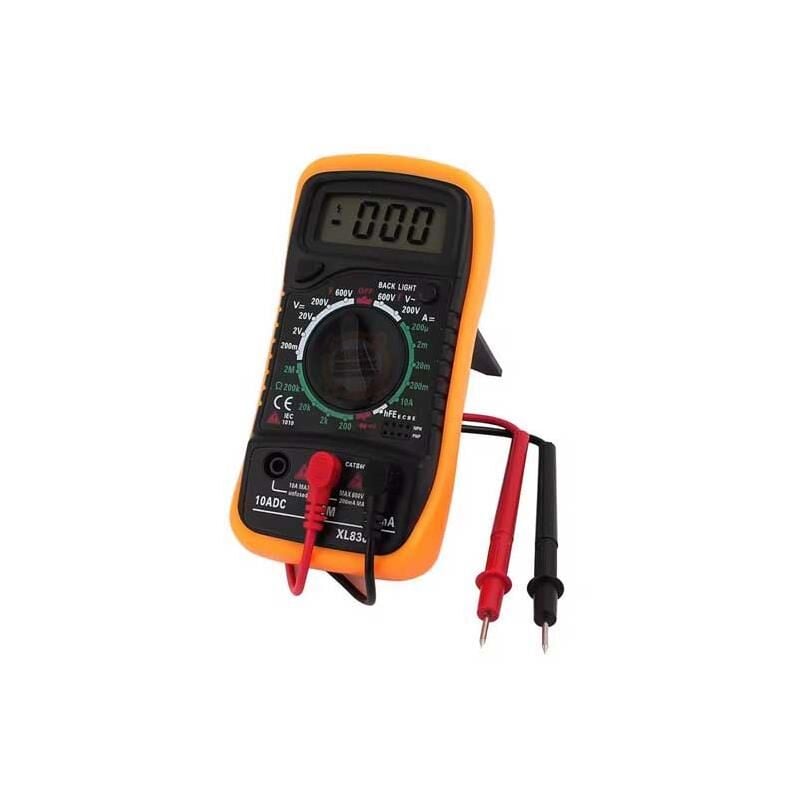

XL830L gibi kompakt modeller; elektrik devresi kontrolü, güç kaynağı çıkış ölçümü, pil testi, kablo süreklilik kontrolü ve temel elektronik komponent incelemeleri için pratik bir çözümdür. 600V seviyesine kadar gerilim ve 10A seviyesine kadar akım ölçebilen modeller, hobi elektroniği, teknik servis ve eğitim uygulamalarında sıklıkla tercih edilir.

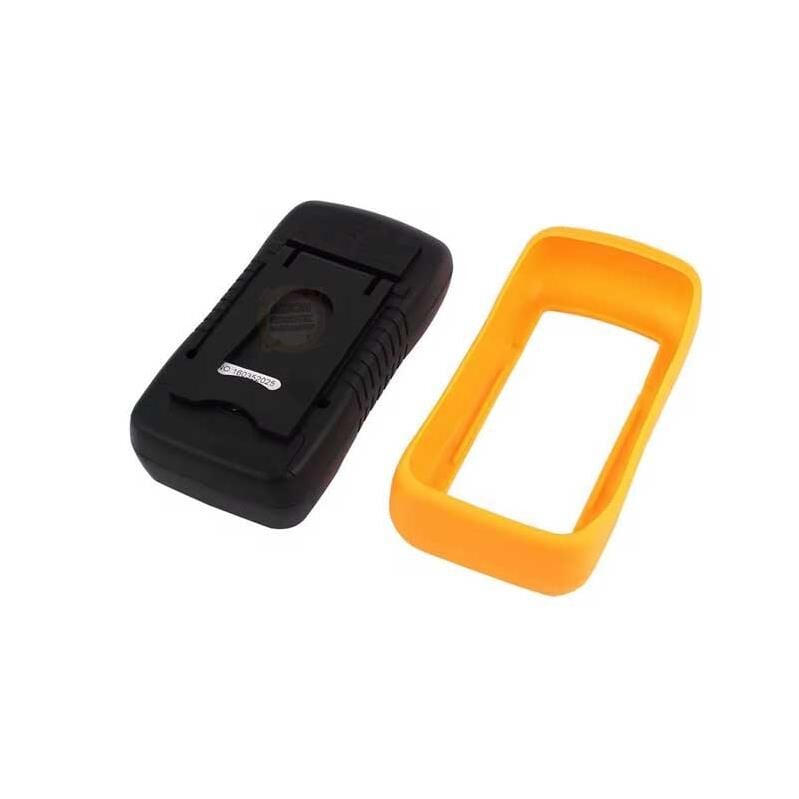

UNI-T UT33D+ gibi dayanıklı el tipi modeller ise koruyucu gövde, otomatik kapanma, geniş LCD ekran ve yüksek sesli süreklilik uyarısı gibi ek özellikler sunabilir. Bu tür avometre seçenekleri, düzenli olarak ölçüm yapan teknisyenler ve bakım personelleri için daha ergonomik bir kullanım sağlar.

True RMS Multimetreler

True RMS multimetre, yalnızca ideal sinüs dalgasına sahip gerilimleri değil; inverter, motor sürücü, dimmer, anahtarlamalı güç kaynağı ve hız kontrol cihazlarının oluşturduğu bozulmuş dalga biçimlerini de daha doğru değerlendirebilen ölçüm cihazıdır.

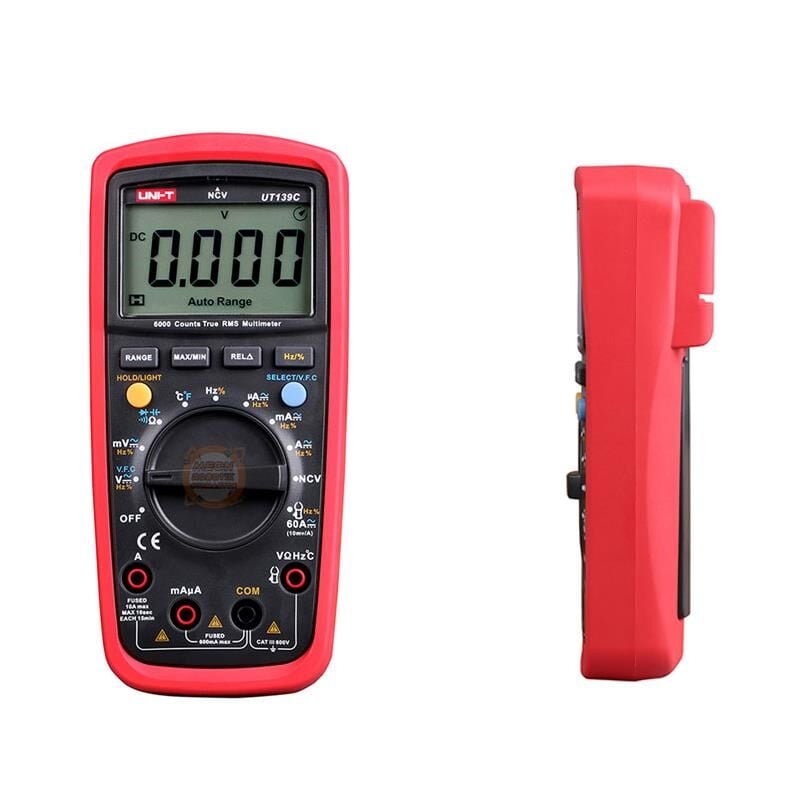

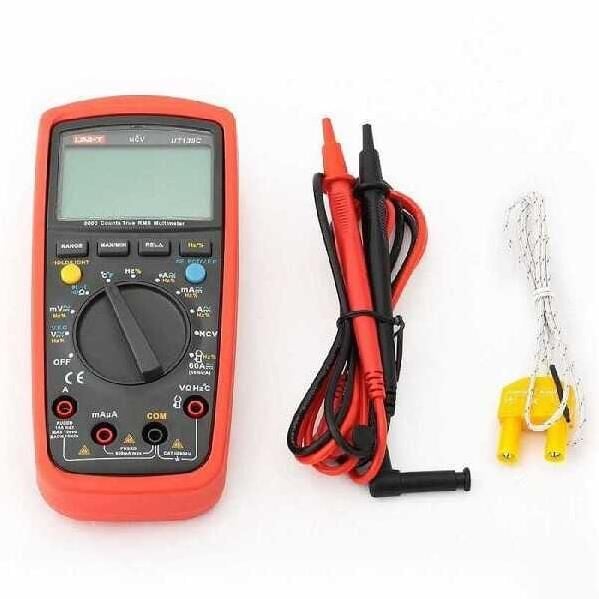

UNI-T UT139C gibi profesyonel modeller; AC/DC voltaj ve akım ölçümünün yanında kapasitans, frekans, görev döngüsü ve sıcaklık ölçümü gibi gelişmiş fonksiyonlar sunabilir. NCV temassız gerilim algılama, veri tutma, minimum-maksimum değer kaydı, bağıl ölçüm ve otomatik kademe gibi özellikler özellikle elektronik laboratuvarlarında, otomasyon bakımında ve teknik servis çalışmalarında önemli avantaj sağlar.

Motor sürücüleri, inverterler ve endüstriyel güç sistemleri üzerinde ölçüm yapılacaksa standart cihazlar yerine uygun güvenlik kategorisine sahip bir profesyonel multimetre tercih edilmesi daha doğru sonuçlar alınmasına yardımcı olur.

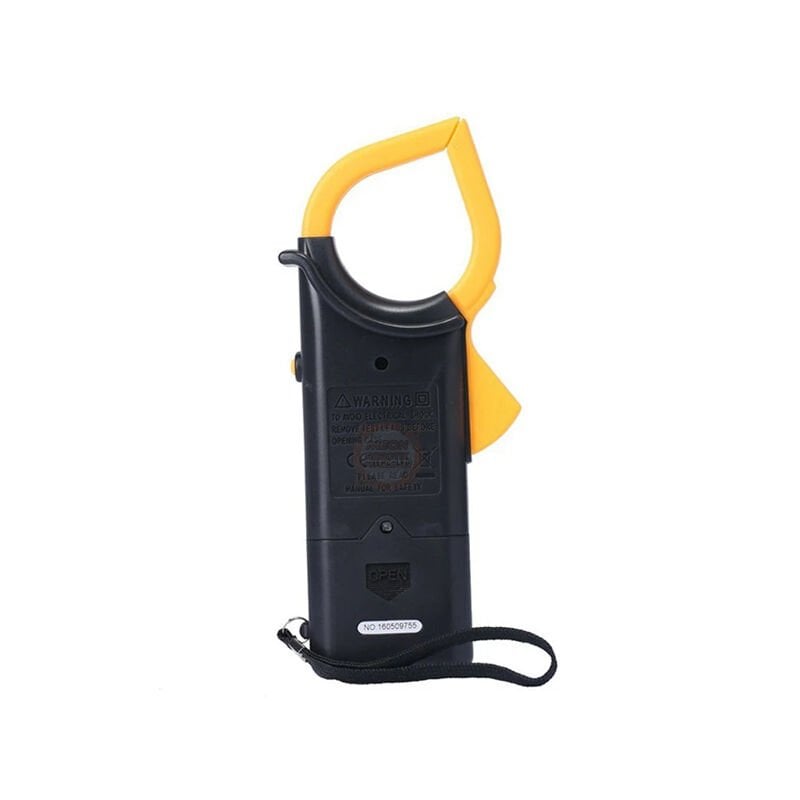

Pens Ampermetre ve Kelepçe Multimetreler

Pens ampermetre, akım taşıyan kablonun cihazın kelepçe biçimindeki bölümünden geçirilmesiyle ölçüm yapan cihazdır. Akımı ölçmek için devreyi kesmeye veya multimetreyi seri bağlamaya gerek bırakmaması, saha çalışmalarında önemli kolaylık sağlar.

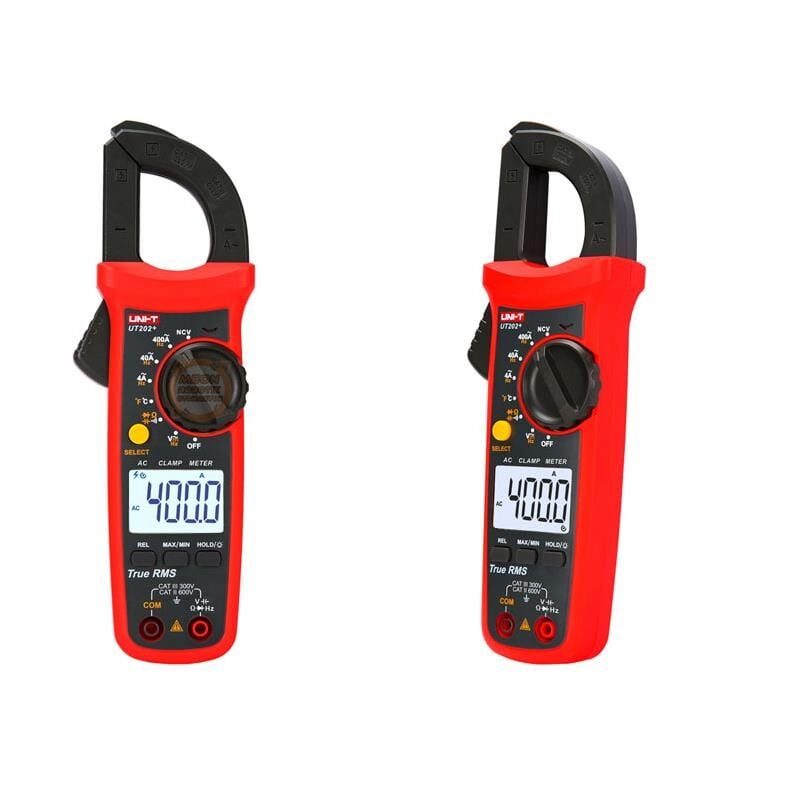

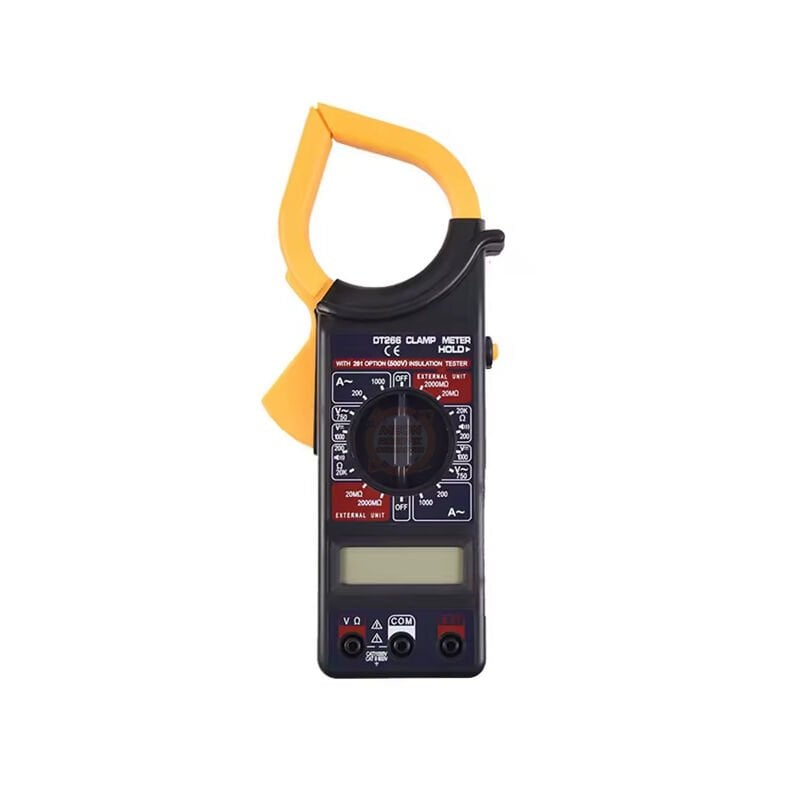

DT266 ve UNI-T UT202+ gibi kelepçe multimetre modelleri; elektrik panoları, motorlar, jeneratörler, pompalar, ısıtıcılar ve yüksek akım çeken sistemlerde tercih edilebilir. Modele göre yüzlerce ampere ulaşan AC akım ölçüm aralıkları sunulabilir. Bazı gelişmiş pens ampermetrelerde True RMS, direnç, süreklilik, veri tutma ve temassız gerilim algılama fonksiyonları da bulunabilir.

Pens ampermetre ile doğru ölçüm yapabilmek için kelepçenin yalnızca tek bir iletkeni çevrelemesi gerekir. Faz ve nötr kablolarının aynı anda kelepçe içine alınması, manyetik alanların birbirini dengelemesi nedeniyle hatalı veya sıfıra yakın sonuç görülmesine yol açabilir.

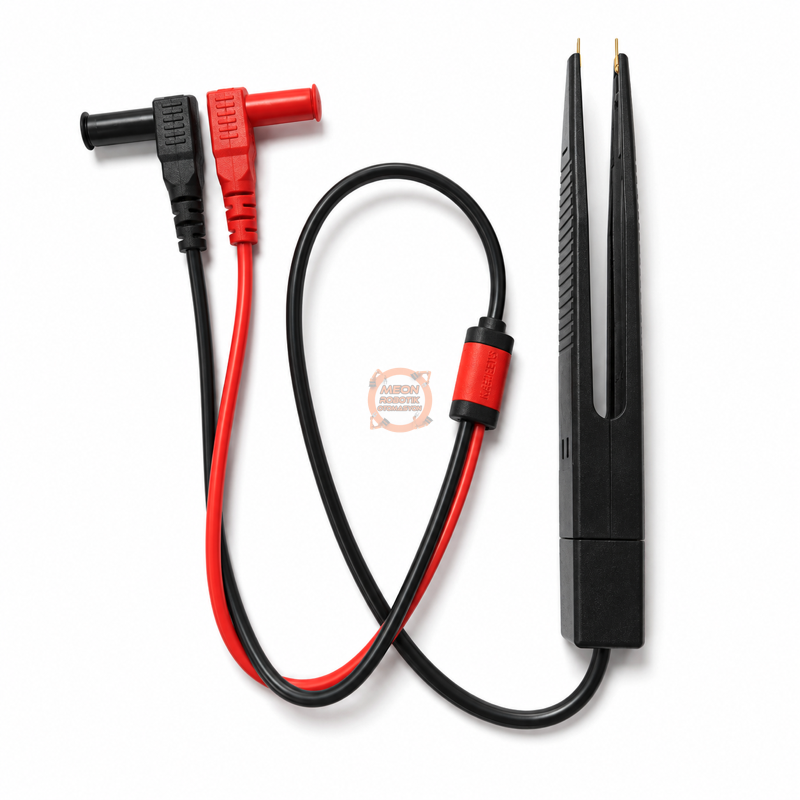

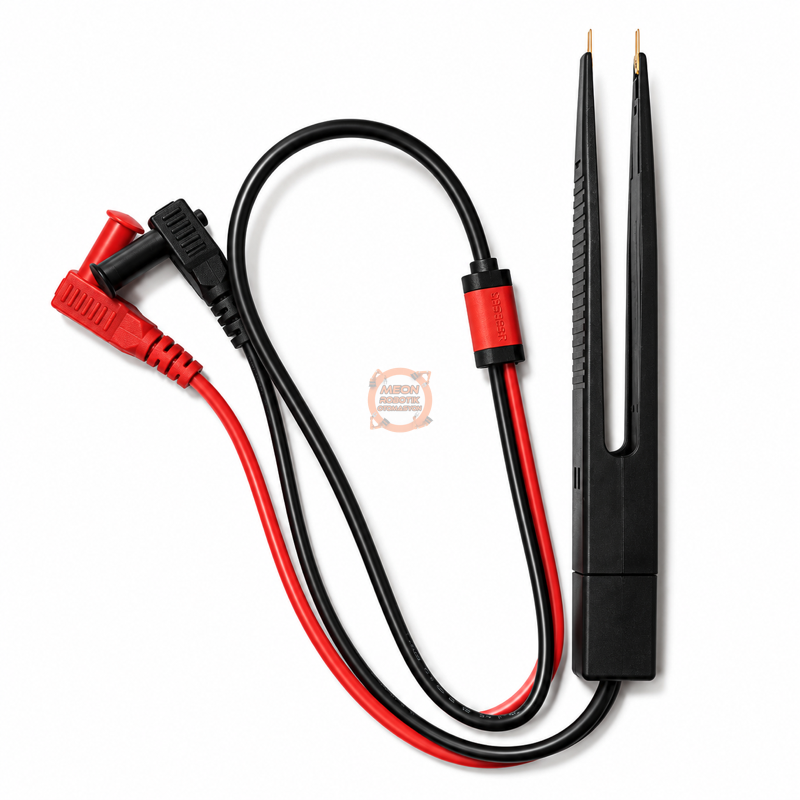

Multimetre Probları ve Ölçüm Aksesuarları

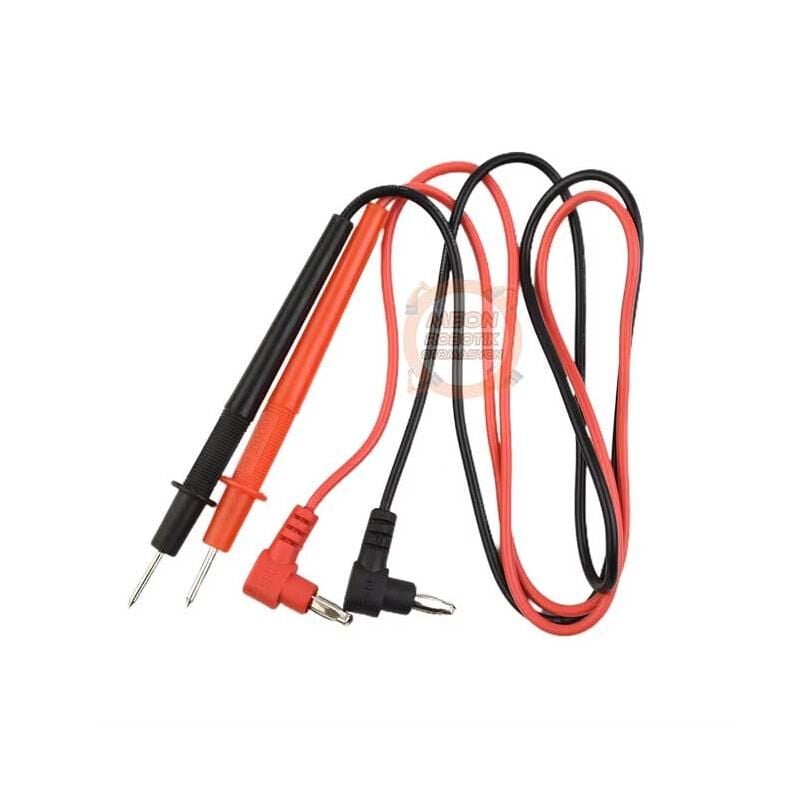

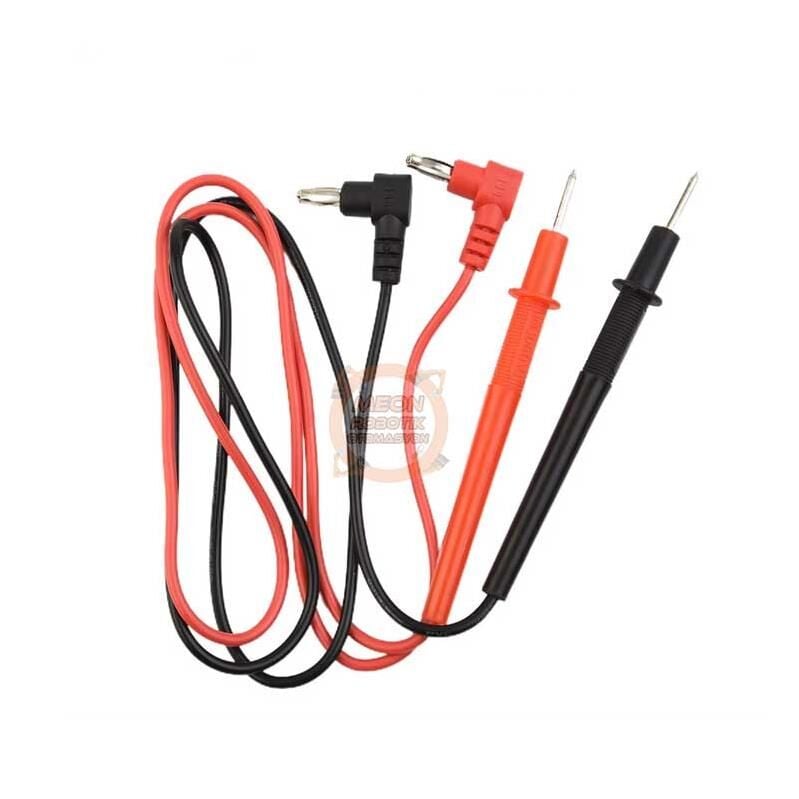

Multimetre probu, ölçülecek devre ile cihaz arasında elektriksel bağlantı kurulmasını sağlayan temel aksesuardır. Kırmızı prob pozitif veya ölçüm girişine, siyah prob ise genellikle COM girişine bağlanır.

1000V ve 10A değerlerine uygun prob setleri; gerilim, direnç, süreklilik, diyot ve elektronik komponent kontrollerinde kullanılabilir. Prob seçiminde cihaz soketiyle uyumluluk, kablo esnekliği, izolasyon kalitesi, maksimum çalışma gerilimi ve metal uçların fiziksel durumu dikkate alınmalıdır. Hasarlı, çatlamış veya iletken kısmı açığa çıkmış problar kullanılmamalıdır.

Multimetre Seçerken Nelere Dikkat Edilmelidir?

Doğru ölçü aleti seçimi yapılırken yalnızca cihazın ölçebildiği maksimum değer değil, kullanılacağı sistemin yapısı ve ihtiyaç duyulan ölçüm fonksiyonları da değerlendirilmelidir.

AC ve DC Ölçüm İhtiyacı

Elektronik kartlar, piller, aküler ve DC güç kaynakları üzerinde çalışılacaksa DC gerilim ve akım ölçüm aralıkları önemlidir. Şebeke, elektrik panosu, motor ve priz uygulamalarında ise AC gerilim ölçüm kapasitesi dikkate alınmalıdır. Her multimetrenin AC akım ölçemediği unutulmamalıdır.

Ölçüm Aralığı ve Hassasiyet

Cihazın maksimum gerilim ve akım kapasitesi, ölçüm yapılacak sistemin değerlerinden yüksek olmalıdır. Düşük voltajlı elektronik devrelerde çözünürlük ve hassasiyet ön plana çıkarken yüksek güçlü elektrik uygulamalarında güvenlik sınıfı, prob izolasyonu ve aşırı yük koruması daha kritik hâle gelir.

Manuel ve Otomatik Kademe

Manuel kademeli cihazlarda kullanıcı beklenen değere uygun ölçüm aralığını seçer. Otomatik kademeli multimetre modelleri ise ölçülen değere uygun aralığı kendisi belirleyerek kullanım kolaylığı sağlar. Elektronik devrelerde sürekli farklı değerler ölçen kullanıcılar için otomatik kademe avantajlı olabilir.

True RMS ve Ek Fonksiyonlar

Frekans konvertörü, inverter, UPS, PWM kontrollü sistem veya motor sürücüsü üzerinde çalışılacaksa True RMS özelliği değerlendirilmelidir. Sıcaklık probu, NCV, kapasitans, frekans, data hold ve otomatik kapanma gibi fonksiyonlar kullanım alanına göre cihazın işlevselliğini artırabilir.

Güvenlik Kategorisi

Multimetrelerde bulunan CAT II, CAT III ve CAT IV sınıfları cihazın kullanılabileceği elektriksel ortamı belirtir. Elektronik kart üzerinde kullanılabilecek bir model, dağıtım panosu veya bina tesisatı için uygun olmayabilir. Yüksek gerilimli sistemlerde cihazın güvenlik kategorisi ve maksimum gerilim değeri mutlaka kontrol edilmelidir.

Multimetrelerin Kullanım Alanları

• Elektrik tesisatlarında AC gerilim ve süreklilik kontrolü
• Elektronik kartlarda direnç, diyot ve komponent testi
• Otomasyon panolarında besleme ve sinyal gerilimi ölçümü
• Motor, inverter, sürücü ve güç kaynağı kontrolleri
• Akü, pil ve şarj devrelerinin voltaj ölçümü
• Otomotiv elektrik ve elektronik sistemlerinde arıza tespiti
• Arduino, ESP32, Raspberry Pi ve mikrodenetleyici projeleri
• Kablo kopukluğu, kısa devre ve bağlantı kontrolü
• Teknik servis, laboratuvar, atölye ve eğitim çalışmaları
• Pens ampermetre ile yüksek akımlı hatların kontrolü

Multimetre Kullanmanın Avantajları

• Birden fazla elektriksel ölçüm fonksiyonunu tek cihazda birleştirir.
• Arıza tespit sürecini hızlandırarak gereksiz parça değişimini azaltır.
• Kompakt yapısı sayesinde atölyede ve saha çalışmalarında taşınabilir.
• Süreklilik uyarısı ile kablo ve bağlantı kontrollerini kolaylaştırır.
• Elektronik komponentlerin temel durumunun kontrol edilmesini sağlar.
• True RMS modeller, bozulmuş AC sinyallerinde daha güvenilir sonuç sunar.
• Pens ampermetreler, devreyi kesmeden akım ölçümü yapılmasına yardımcı olur.
• Otomatik kapanma ve düşük pil uyarısı gibi özellikler kullanım kolaylığı sağlar.

Sıkça Sorulan Sorular

Multimetre ile hangi değerler ölçülebilir?

Temel modellerle AC/DC voltaj, DC akım, direnç, diyot ve süreklilik ölçülebilir. Gelişmiş modellerde AC akım, kapasitans, frekans, sıcaklık, görev döngüsü ve NCV temassız voltaj algılama gibi ek fonksiyonlar bulunabilir.

Avometre ile multimetre aynı cihaz mıdır?

Günlük kullanımda avometre ve multimetre ifadeleri çoğunlukla aynı cihazı tanımlamak için kullanılır. Avometre adı amper, volt ve ohm kelimelerinden türetilmiştir. Günümüzde sayısal ekranlı modeller genellikle dijital multimetre olarak adlandırılır.

True RMS multimetre neden önemlidir?

True RMS özelliği, bozulmuş veya ideal sinüs biçiminde olmayan AC sinyallerinin etkin değerini daha doğru hesaplamaya yardımcı olur. İnverter, motor sürücüsü, dimmer ve anahtarlamalı güç kaynaklarında önem kazanır.

Pens ampermetre ile DC akım ölçülebilir mi?

Her pens ampermetre DC akım ölçemez. Bazı modeller yalnızca AC akımı kelepçe üzerinden ölçer. DC akım ölçümü gerekiyorsa ürün özelliklerinde açıkça DC pens akım ölçüm desteği bulunduğu doğrulanmalıdır.

Multimetre devreye nasıl bağlanır?

Gerilim ölçümünde multimetre devreye paralel bağlanır. Akım ölçümünde standart multimetre devreye seri bağlanmalıdır. Direnç ve süreklilik ölçümü ise enerjisi kesilmiş devrede yapılmalıdır. Yanlış bağlantı cihazın sigortasına, ölçüm devresine veya kullanıcıya zarar verebilir.

Multimetre probu seçerken nelere dikkat edilmelidir?

Probun maksimum gerilim ve akım kapasitesi, soket yapısı, izolasyon kalitesi ve kablo esnekliği kontrol edilmelidir. Prob değerleri kullanılacak multimetrenin ve ölçüm yapılacak sistemin değerleriyle uyumlu olmalıdır.

Multimetre ile priz ölçümü yapılabilir mi?

Uygun AC voltaj aralığına ve güvenlik kategorisine sahip multimetrelerle priz gerilimi ölçülebilir. Ancak şebeke gerilimi tehlikelidir. Ölçüm konusunda deneyimi bulunmayan kullanıcıların yetkili bir elektrik teknisyeninden destek alması gerekir.

Meon Robotik Otomasyon Multimetre Çözümleri

Meon Robotik Otomasyon; elektronik hobi çalışmalarından profesyonel bakım uygulamalarına kadar farklı ihtiyaçlara uygun multimetre fiyatları ve model seçenekleri sunar. Kategori içerisinde kompakt dijital multimetreleri, True RMS destekli profesyonel ölçüm cihazlarını, yüksek akım uygulamalarına uygun pens ampermetreleri ve uyumlu ölçüm problarını inceleyebilirsiniz.

Ölçüm yapılacak sistemin gerilim seviyesi, akım kapasitesi, dalga biçimi ve gerekli fonksiyonlar belirlenerek doğru cihaz seçilebilir. Elektrik, elektronik, otomasyon ve CNC uygulamalarınız için ihtiyacınıza uygun ölçüm ekipmanlarını Meon Robotik Otomasyon güvencesiyle değerlendirebilirsiniz.
