Joystick Kumanda Kolları ve Endüstriyel Kontrol Çözümleri

Joystick kumanda kolları, bir makinenin, robotun, hareketli mekanizmanın veya elektronik sistemin yönünü ve hareket miktarını operatörün el hareketleriyle kontrol etmeyi sağlayan kumanda elemanlarıdır. Joystick kolunun ileri, geri, sağa, sola veya farklı açılara hareket ettirilmesiyle sisteme analog ya da dijital kontrol sinyalleri gönderilir. Bu sinyaller motor sürücülerinde, PLC girişlerinde, röle devrelerinde, mikrodenetleyicilerde ve özel kontrol kartlarında işlenerek istenen hareket gerçekleştirilir.

Endüstriyel uygulamalarda kullanılan joystick kumanda kolu modelleri; dayanıklı mekanik yapıları, uzun çalışma ömürleri ve hassas yön kontrolü sağlamalarıyla öne çıkar. CNC makineleri, vinçler, kaldırma platformları, robotik sistemler, kamera kontrol mekanizmaları ve otomasyon panoları için farklı eksen, kontak ve çalışma yapısına sahip modeller bulunur. Meon Robotik Otomasyon ürün grubunda iki eksenli, dört eksenli, dört pozisyonlu, merkeze dönüşlü, kilitli ve Arduino uyumlu joystick seçenekleri yer almaktadır.

Joystick Kumanda Kolu Çeşitleri

2 Eksenli Endüstriyel Joystick Modelleri

2 eksenli joystick modelleri X ve Y yönlerinde hareket algılayarak sağ-sol ve ileri-geri kontrolü tek bir kol üzerinden gerçekleştirmeye yardımcı olur. CNC eksen hareketleri, robot yönlendirme sistemleri, kamera pan-tilt mekanizmaları ve endüstriyel araç kumandalarında kullanılabilir.

CV4A-YQ-04R2G gibi merkeze dönüşlü joystick modellerinde kol bırakıldığında yay mekanizması sayesinde otomatik olarak merkez konumuna gelir. Bu yapı, operatör kumandayı bıraktığında hareket komutunun kesilmesi gereken sistemlerde önemli bir kontrol avantajı sağlar. Modelde bulunan mikro şalterler, joystick hareketinin mekanik kontak çıkışı olarak kontrol sistemine aktarılmasına yardımcı olur.

Potansiyometreli Analog Joystick Kolları

Analog joystick modelleri, kolun hareket yönünün yanı sıra hareket miktarını da ölçebilen potansiyometre tabanlı kontrol elemanlarıdır. Joystick merkez konumdan uzaklaştıkça çıkış sinyali değişir. Böylece yalnızca yön değil; motor hızı, hareket ivmesi veya konum hassasiyeti de kontrol edilebilir.

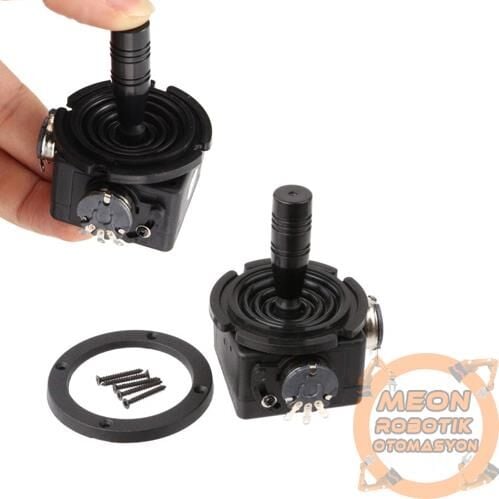

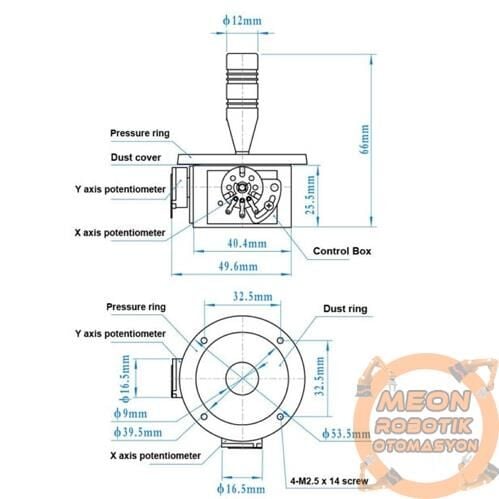

JH-D202X serisi potansiyometreli joystick modelleri 5K ve 10K direnç seçenekleriyle farklı elektronik kontrol devrelerine uyarlanabilir. İki eksenli analog çıkış, özellikle görüntüleme sistemleri, bilimsel cihazlar, hareket kontrol uygulamaları ve otomasyon makinelerinde kademeli kontrol için tercih edilebilir. Joystick seçilirken mevcut kontrol kartının beklediği potansiyometre değeri mutlaka dikkate alınmalıdır.

4 Eksenli Joystick Kumanda Kolları

4 eksenli joystick modelleri, birden fazla hareket fonksiyonunun tek kumanda kolunda birleştirilmesi gereken uygulamalar için geliştirilmiştir. JH-D400X-M4 gibi modeller, çok yönlü hareket kontrolünün yanı sıra basmalı düğme fonksiyonuna sahip olabilir. Bu yapı, sınırlı panel alanında daha fazla kontrol komutu oluşturulmasına yardımcı olur.

Dört eksenli modeller; robot kolları, kamera ve görüntüleme sistemleri, üretim makineleri, özel kontrol konsolları ve bilimsel cihazlarda kullanılabilir. Analog çıkışlı modellerde kontrol hassasiyeti, potansiyometre değeri, çıkış doğrusallığı ve mekanik hareket yapısı birlikte değerlendirilmelidir.

4 Pozisyonlu Kilitli Endüstriyel Joystickler

4 pozisyonlu joystick modelleri ileri, geri, sağ ve sol olmak üzere dört ayrı yön komutu oluşturur. HKA1-41Y04 gibi panel tipi ürünler, her yön için ayrı bir normalde açık kontak çıkışı sağlayabilir. Bu sayede kontaktör, röle, PLC girişi veya uygun bir kontrol devresi üzerinden farklı hareketler kumanda edilebilir.

Kilitli joystick olarak da adlandırılan latching modellerde kol, operatör tarafından yeniden merkez konuma alınana kadar seçilen yönde kalır. Bu özellik sürekli komut verilmesi gereken uygulamalarda avantajlıdır. Ancak hareketin kol bırakıldığı anda durması gereken sistemlerde kilitli model yerine yaylı ve merkeze dönüşlü model seçilmelidir.

Arduino ve Mikrodenetleyici Joystick Modülleri

Arduino joystick modülü, elektronik geliştirme projelerinde yön ve buton kontrolü oluşturmak için kullanılan kompakt bir devre kartıdır. X ve Y eksenlerinden analog çıkış, joystick üzerine basıldığında ise dijital buton çıkışı verir. Genellikle 3,3V veya 5V ile çalışabilen bu modüller Arduino, ESP32, ESP8266 ve STM32 gibi geliştirme kartlarıyla kullanılabilir.

Robotik joystick projelerinde modülün analog çıkışları mikrodenetleyicinin ADC girişlerinden okunabilir. Elde edilen değerler DC motorların hız ve yön kontrolünde, servo motor konumlandırmada, mobil robot sürüşünde veya menü kontrolünde kullanılabilir. Bu ürünler hobi ve prototip uygulamalarına yönelik olduğundan yüksek akımlı yükler doğrudan joystick çıkışına bağlanmamalıdır.

Joystick Seçerken Nelere Dikkat Edilmelidir?

Doğru joystick seçimi yalnızca eksen sayısına göre yapılmamalıdır. Kontrol edilecek sistemin çalışma şekli, giriş sinyali, çevresel koşulları ve operatör kullanım alışkanlıkları birlikte değerlendirilmelidir.

Analog veya Dijital Çıkış Yapısı

Hız ve hareket miktarının kademeli olarak değiştirilmesi gerekiyorsa potansiyometre çıkışlı analog modeller tercih edilmelidir. Sadece ileri, geri, sağ veya sol gibi aç-kapa komutları oluşturulacaksa mikro şalterli dijital modeller daha uygun olabilir. PLC girişleri için kontaklı, mikrodenetleyici uygulamaları için analog çıkışlı modeller sıkça kullanılır.

Merkeze Dönüşlü veya Kilitli Çalışma

Operatör kolu bıraktığında sistemin durması isteniyorsa merkeze dönüşlü joystick seçilmelidir. Sürekli hareket komutunun korunması gereken uygulamalarda ise kilitli modeller değerlendirilebilir. Özellikle vinç ve kaldırma uygulamalarında sistemin güvenlik senaryosu dikkate alınmadan ürün seçimi yapılmamalıdır.

Eksen ve Pozisyon Sayısı

İki yön grubunun kontrol edilmesi için iki eksenli, daha karmaşık hareketlerin kontrol edilmesi için dört eksenli modeller tercih edilebilir. Sabit dört yön çıkışı gereken sistemlerde dört pozisyonlu modeller kullanılabilir. Fazla eksenli ürün seçmek her zaman daha iyi sonuç vermez; kontrol kartının okuyabileceği giriş sayısı ve sinyal yapısı belirleyicidir.

Direnç Değeri ve Elektriksel Uyumluluk

Analog modellerde 5K veya 10K gibi potansiyometre değerleri kontrol kartıyla uyumlu olmalıdır. Kontaklı modellerde ise kontak gerilimi ve akım kapasitesi incelenmelidir. Joystick kontağı bir motoru veya yüksek güçlü yükü doğrudan çalıştırmak için yeterli değilse uygun röle, kontaktör ya da sürücü devresi kullanılmalıdır.

Montaj ve Koruma Sınıfı

Panel tipi joystick seçiminde montaj deliği çapı, gövde ölçüsü, panel kalınlığı ve bağlantı terminalleri kontrol edilmelidir. Tozlu veya nemli ortamlarda kullanılacak modellerin IP koruma seviyesi uygulamaya uygun olmalıdır. IP54 ve IP65 gibi değerler birbirinden farklı koruma seviyelerini ifade ettiğinden ürünün teknik bilgilerindeki şartlar esas alınmalıdır.

Joystick Kumanda Kollarının Kullanım Alanları

• CNC joystick ile makine eksenlerinin manuel hareket ettirilmesi
• Vinç joystick kumandası ve kaldırma ekipmanı kontrol sistemleri
• Endüstriyel otomasyon ve makine kontrol panoları
• Robot kolları ve mobil robot yönlendirme sistemleri
• Kamera pan, tilt ve görüntüleme mekanizmaları
• Elektrikli araç ve iş makinesi kontrol konsolları
• Paketleme, üretim ve montaj hatları
• Bilimsel cihazlar ve laboratuvar ekipmanları
• Arduino ve mikrodenetleyici tabanlı elektronik projeler
• Oyun kumandası ve simülasyon kontrol sistemleri

Joystick Kumanda Kollarının Avantajları

• Birden fazla yön komutunu tek bir kumanda elemanında birleştirir.
• Operatörün sistemi daha sezgisel ve kontrollü kullanmasını sağlar.
• Analog modellerde kademeli hız ve konum kontrolüne imkân verir.
• Panel üzerindeki buton ve anahtar sayısını azaltmaya yardımcı olur.
• Merkeze dönüşlü modeller kontrol komutunun otomatik kesilmesini sağlar.
• Kilitli modeller sürekli komut gerektiren sistemlerde kullanım kolaylığı sunar.
• Farklı eksen, potansiyometre, kontak ve montaj seçenekleri bulunur.
• Robotik, CNC, vinç ve otomasyon projelerine kolayca entegre edilebilir.

Sıkça Sorulan Sorular

Joystick kumanda kolu nasıl çalışır?

Joystick kolunun hareketi potansiyometre, mikro şalter veya benzeri algılama elemanlarıyla elektrik sinyaline dönüştürülür. Kontrol kartı bu sinyali okuyarak motor, röle, sürücü veya mekanizmaya ilgili hareket komutunu gönderir.

Analog joystick ile switch joystick arasındaki fark nedir?

Analog joystick hareket miktarına göre değişken çıkış üretir. Switch joystick ise seçilen yöne göre aç-kapa kontak sinyali verir. Kademeli hız kontrolü için analog, sabit yön komutları için switch modeller tercih edilir.

5K ve 10K joystick arasındaki fark nedir?

Bu değerler joystick içerisinde bulunan potansiyometrenin nominal direnç değerini belirtir. Seçim, joystickin bağlanacağı kontrol kartının veya cihazın beklediği giriş değerine göre yapılmalıdır.

Joystick doğrudan motora bağlanabilir mi?

Çoğu joystick yalnızca kontrol sinyali üretir ve motoru doğrudan çalıştırmak için tasarlanmamıştır. Motorun akımına ve çalışma gerilimine uygun motor sürücüsü, röle, kontaktör veya kontrol kartı kullanılmalıdır.

Merkeze dönüşlü ve kilitli joystick arasındaki fark nedir?

Merkeze dönüşlü model bırakıldığında otomatik olarak orta konuma gelir. Kilitli model ise kullanıcı kolu tekrar merkeze getirene kadar seçilen pozisyonda kalır. Doğru seçim, makinenin kontrol ve güvenlik senaryosuna göre yapılmalıdır.

Arduino joystick modülü endüstriyel makinede kullanılabilir mi?

Arduino tipi modüller daha çok prototip, eğitim, hobi ve düşük güçlü elektronik projeler için uygundur. Sürekli çalışan, titreşimli, tozlu veya yüksek elektriksel yüke sahip endüstriyel sistemlerde uygun koruma sınıfına ve mekanik dayanıklılığa sahip endüstriyel modeller tercih edilmelidir.

Vinç için hangi joystick tercih edilmelidir?

Vinç uygulamasında yön sayısı, merkeze dönüş gereksinimi, kontak kapasitesi, çalışma gerilimi, panel montajı ve güvenlik devresi birlikte değerlendirilmelidir. Joystick tek başına güvenlik elemanı değildir; acil durdurma ve limit kontrol sistemleri ayrıca tasarlanmalıdır.

Meon Robotik Otomasyon Joystick Çözümleri

Meon Robotik Otomasyon; CNC makineleri, vinç sistemleri, robotik projeler, görüntüleme cihazları ve endüstriyel kontrol panoları için farklı çalışma yapılarına sahip endüstriyel joystick seçenekleri sunar. Ürün grubunda iki eksenli ve dört eksenli potansiyometreli modeller, dört yönlü kontak çıkışlı panel tipi joystickler, 360 derece hareket edebilen merkeze dönüşlü modeller ve mikrodenetleyici projelerine yönelik kompakt joystick modülleri bulunmaktadır.

Projeniz için ürün seçerken yalnızca joystickin fiziksel görünümünü değil; eksen sayısını, çıkış tipini, potansiyometre değerini, kontak kapasitesini, montaj ölçülerini ve merkeze dönüş özelliğini inceleyebilirsiniz. Meon Robotik Otomasyon üzerinden kullanım amacınıza uygun joystick kumanda kollarını karşılaştırabilir ve otomasyon projeniz için doğru kontrol çözümüne ulaşabilirsiniz.
