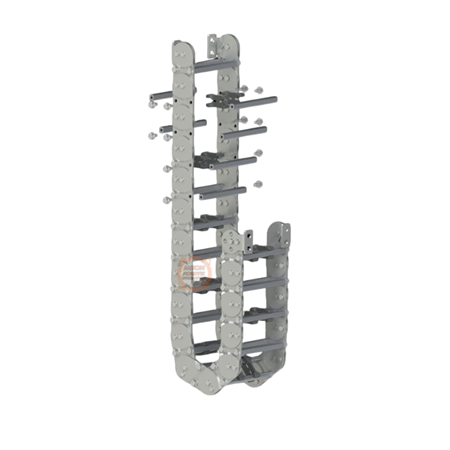

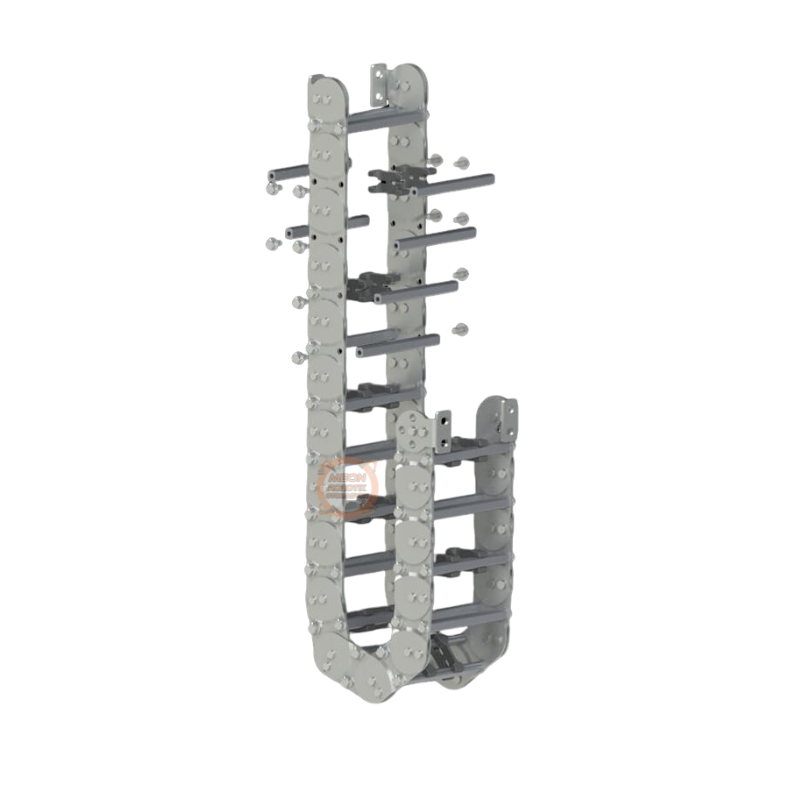

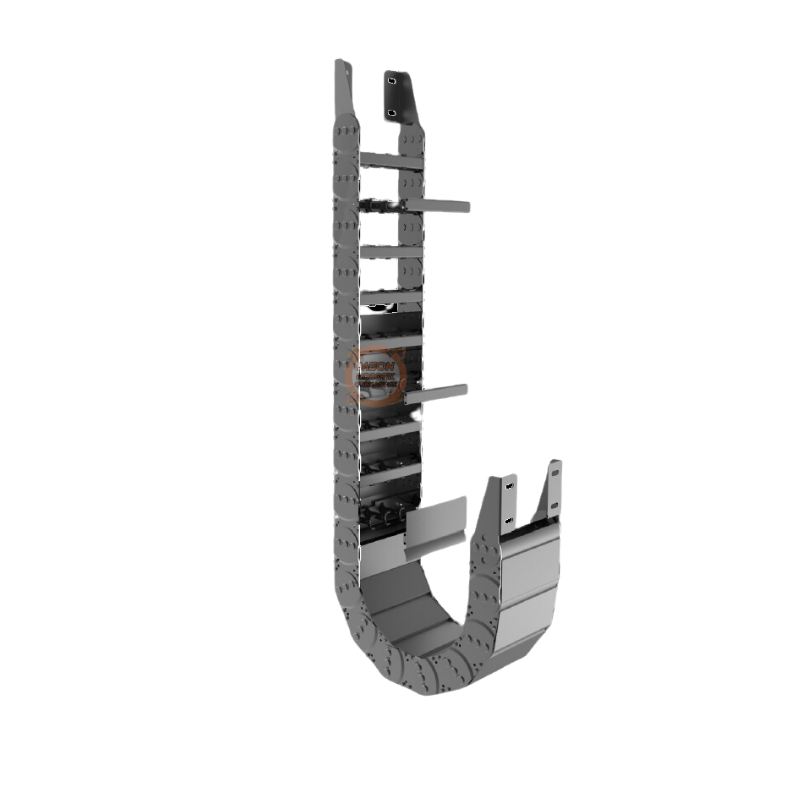

Çelik gövde hareketli kablo kanalı; CNC makineleri, takım tezgâhları, endüstriyel otomasyon sistemleri ve ağır çalışma koşullarına sahip hareketli makinelerde kablo, hortum ve enerji hatlarının güvenli şekilde taşınmasını sağlayan dayanıklı bir kablo taşıma sistemidir. Hareketli eksenlerle birlikte kontrollü biçimde ilerleyen kanal yapısı, makine üzerindeki kabloların dağılmasını, sürtünmesini, ezilmesini ve hareketli parçalara temas etmesini önlemeye yardımcı olur.

Metal ve çelik gövdeli yapısı sayesinde yüksek mekanik dayanım gerektiren uygulamalarda tercih edilen bu ürünler; enerji kabloları, servo motor kabloları, spindle motor bağlantıları, enkoder kabloları, pnömatik hortumlar, hidrolik hatlar ve kontrol kablolarının düzenli şekilde taşınmasına imkân verir. Özellikle sıcak talaş, metal parçacıkları, kesme sıvıları ve mekanik darbe riskinin bulunduğu endüstriyel ortamlarda güçlü bir kablo koruma çözümü sunar.

Çelik gövde hareketli kablo kanalı, hareket eden makine parçaları arasındaki elektrik, veri, hava ve sıvı hatlarını belirli bir bükülme yarıçapı içerisinde yönlendiren mekanik bir taşıyıcı sistemdir. Birbirine bağlı baklalardan oluşan kanal, makine ekseninin hareketi sırasında açılıp kapanarak içerisindeki kabloların kontrollü biçimde hareket etmesini sağlar.

Plastik hareketli kablo kanallarına göre daha yüksek mekanik mukavemet sunan çelik modeller, ağır kablo yüklerinin bulunduğu veya dış ortam etkilerinin daha yoğun olduğu uygulamalarda kullanılabilir. Uygun ölçü ve bükülme yarıçapı seçildiğinde kabloların düzensiz biçimde katlanmasının ve bağlantı noktalarında zorlanmasının önüne geçilmesine yardımcı olur.

• Yüksek mekanik dayanım: Ağır kablo ve hortum gruplarının taşınmasına yardımcı olur.
• Darbe direnci: Makine parçaları, talaş ve dış ortam etkilerine karşı koruma sağlar.
• Düzenli kablo yönetimi: Elektrik, sinyal, veri ve hortum hatlarının bir arada düzenlenmesini sağlar.
• Kontrollü hareket: Kabloların rastgele bükülmesini, dolaşmasını ve makineye takılmasını önlemeye yardımcı olur.
• Uzun süreli kullanım: Endüstriyel hareket döngülerine uygun sağlam bir taşıyıcı yapı sunar.
• Bakım kolaylığı: Kablo güzergâhının düzenli olması arıza tespitini ve kablo değişimini kolaylaştırır.
• Geniş kullanım alanı: CNC, torna, freze, robotik sistem ve özel makine projelerinde kullanılabilir.
• Çoklu hat taşıma: Elektrik kabloları ile pnömatik veya hidrolik hortumların aynı sistem içerisinde yönlendirilmesine imkân verir.

Çelik gövdeli kablo taşıyıcılar, tekrarlı hareketin ve mekanik zorlanmanın bulunduğu pek çok endüstriyel sistemde kullanılabilir. Başlıca kullanım alanları şunlardır:

• CNC router ve CNC işleme merkezleri
• CNC torna ve freze makineleri
• Lazer kesim ve plazma kesim makineleri
• Kaynak otomasyon sistemleri
• Endüstriyel robotlar ve robotik kollar
• Portal ve gantry tipi hareket sistemleri
• Otomatik yükleme ve boşaltma üniteleri
• Konveyör ve transfer sistemleri
• Takım tezgâhları ve özel üretim makineleri
• Vinç, kaldırma ve taşıma mekanizmaları
• Metal işleme ve sac işleme makineleri
• Mermer, ahşap ve kompozit işleme makineleri
• Servo motorlu lineer hareket uygulamaları
• Pnömatik ve hidrolik otomasyon sistemleri

Çelik hareketli kablo kanalları yalnızca elektrik kablolarının taşınması için kullanılmaz. Kanalın iç ölçülerine ve taşıma kapasitesine bağlı olarak farklı bağlantı hatları birlikte yönlendirilebilir:

• Servo motor güç ve enkoder kabloları
• Step motor ve sürücü bağlantı kabloları
• Spindle motor güç kabloları
• Sensör, limit switch ve proximity sensör kabloları
• Ethernet ve endüstriyel haberleşme kabloları
• Kontrol ve sinyal kabloları
• Pnömatik hava hortumları
• Hidrolik hortumlar
• Soğutma sıvısı ve yağlama hatları

Doğru hareketli kablo kanalı seçimi yapılırken yalnızca kanalın dış ölçülerine bakılması yeterli değildir. Sistemde taşınacak kablo ve hortumların özellikleri, hareket mesafesi, çalışma hızı ve makinenin bulunduğu ortam birlikte değerlendirilmelidir.

1. Kanal İç Ölçüsü

Kanalın iç yüksekliği ve iç genişliği, taşınacak bütün kabloların toplam ölçüsüne uygun olmalıdır. Kablolar kanal içerisine sıkıştırılmamalı ve hareket sırasında birbirinin üzerine binmemelidir. İleride eklenecek kablolar için belirli miktarda boş alan bırakılması faydalıdır.

2. Bükülme Yarıçapı

Hareketli kablo kanalının bükülme yarıçapı, kanal içerisinde bulunan en hassas kablo veya hortumun izin verilen minimum bükülme yarıçapından küçük olmamalıdır. Çok dar bükülme, kablo damarlarında, ekranlama katmanında veya hortum yapısında hasara neden olabilir.

3. Kablo ve Hortum Ağırlığı

Kanal içerisine yerleştirilecek bütün kablo ve hortumların metre başına toplam ağırlığı hesaplanmalıdır. Ağır kablo demetlerinde kanalın taşıma kapasitesi, bağlantı noktaları ve destek sistemi özellikle kontrol edilmelidir.

4. Hareket Mesafesi

Makinenin hareket stroku, kanalın toplam uzunluğunun belirlenmesinde temel kriterlerden biridir. Kanal uzunluğu hesaplanırken sabit bağlantı noktası, hareketli bağlantı noktası ve bükülme payı dikkate alınmalıdır.

5. Çalışma Ortamı

Talaş, metal tozu, kesme sıvısı, yağ, yüksek sıcaklık, nem veya dış ortam etkilerinin bulunduğu uygulamalarda kanal malzemesi ve gövde yapısı çalışma koşullarına uygun seçilmelidir.

6. Hareket Hızı ve Döngü Sayısı

Yüksek hızlı ve sık tekrarlanan hareketlerde kanalın dinamik kullanım koşulları değerlendirilmelidir. Ani hızlanma ve yavaşlamaların bulunduğu sistemlerde bağlantı parçalarının sağlamlığı önem taşır.

Hareketli kablo kanalı tamamen doldurulmamalıdır. Kabloların kanal içerisinde hareket edebilmesi, birbirine sürtünmemesi ve bükülme sırasında sıkışmaması için yeterli çalışma boşluğu bırakılmalıdır. Aşırı dolu bir kanal, kabloların ısınmasına, dış kılıflarının aşınmasına ve hareket ömrünün azalmasına yol açabilir.

Farklı çaplara sahip kablo ve hortumlar mümkün olduğunca ayırıcı bölmeler kullanılarak düzenlenmelidir. Ağır hatların hafif sinyal kablolarının üzerine baskı yapmaması için yerleşim planı kablo ağırlıklarına göre hazırlanmalıdır.

Plastik hareketli kablo kanalları hafiflik, sessiz çalışma ve kolay montaj avantajlarıyla birçok standart otomasyon uygulamasında kullanılabilir. Çelik gövdeli modeller ise ağır yüklerin, mekanik darbelerin, sıcak talaşın ve zorlu çalışma ortamlarının bulunduğu makinelerde öne çıkar.

Kanal malzemesi seçilirken yalnızca dayanıklılık değil; makinenin hızı, hareket sıklığı, taşınacak kablo ağırlığı, çalışma sıcaklığı ve bakım koşulları da değerlendirilmelidir. Her uygulama için çelik kanal kullanılması gerekmez. Ancak yüksek mekanik dayanımın öncelikli olduğu uygulamalarda çelik gövde güçlü bir alternatiftir.

1. Kanalın sabit ve hareketli bağlantı uçları doğru yönde monte edilmelidir.
2. Kablolar kanal içerisine gergin veya aşırı gevşek bırakılmamalıdır.
3. Kabloların iki uçtaki bağlantı bölgelerinde çekme yükü azaltılmalıdır.
4. Farklı çap ve ağırlıktaki hatlar ayırıcılarla düzenlenmelidir.
5. Kanalın hareket güzergâhında keskin köşe veya engel bulunmamalıdır.
6. Bükülme yarıçapı kabloların izin verilen değerlerine uygun olmalıdır.
7. Uzun hareket mesafelerinde uygun destek kanalı veya kılavuz sistemi kullanılmalıdır.
8. Montaj sonrasında kanal düşük hızda çalıştırılarak hareket kontrolü yapılmalıdır.
9. Kabloların kanal içerisinde sıkışmadığı ve birbirine dolaşmadığı doğrulanmalıdır.
10. Bağlantı civataları ve sabitleme elemanları düzenli olarak kontrol edilmelidir.

Hareketli kablo kanalının çalışma ömrünü korumak için belirli aralıklarla görsel kontrol yapılmalıdır. Kanal baklalarında eğilme, gevşeme veya aşınma olup olmadığı; kablolarda ezilme, sürtünme ve dış kılıf hasarı bulunup bulunmadığı incelenmelidir.

Kanal içerisine giren metal talaşı, toz ve yabancı parçalar temizlenmelidir. Bağlantı noktaları, civatalar ve destek elemanları kontrol edilerek gevşek parçalar sıkılmalıdır. Makineye yeni kablo eklendiğinde kanal doluluk oranı ve bükülme koşulları yeniden değerlendirilmelidir.

CNC makinelerinde X, Y ve Z eksenleri sürekli hareket ettiği için motor, sensör, spindle ve kontrol kablolarının güvenli biçimde yönlendirilmesi gerekir. Kabloların açıkta ve düzensiz bırakılması; eksen hareketinin kısıtlanmasına, konnektörlerin zorlanmasına, kabloların talaşa temas etmesine ve zamanla elektriksel arızaların oluşmasına neden olabilir.

Çelik gövdeli hareketli kablo kanalı, özellikle ağır sanayi tipi CNC makinelerinde, metal işleme tezgâhlarında ve sıcak talaşın bulunduğu sistemlerde kabloların korunmasına yardımcı olur. Doğru kanal ölçüsü ve doğru montaj yöntemi sayesinde makinenin hareket alanı daha düzenli, güvenli ve bakımı kolay hâle gelir.

Meon Robotik Otomasyon üzerinden çelik gövde hareketli kablo kanalı seçeneklerini inceleyebilir; CNC makineleri, endüstriyel otomasyon sistemleri, robotik projeler ve özel makine uygulamalarınız için uygun kablo taşıma çözümlerini değerlendirebilirsiniz. Ürün seçimi yaparken kanal iç ölçüsü, bükülme yarıçapı, hareket mesafesi ve taşınacak kablo miktarını dikkate almanız önerilir.

Çelik gövde hareketli kablo kanalı fiyatları, kanal ölçülerine, toplam uzunluğa, bükülme yarıçapına, gövde yapısına ve ürün özelliklerine göre değişebilir. Kategorimizde yer alan ürünleri inceleyerek makinenize ve projenize uygun kablo taşıyıcı sistem seçeneklerini karşılaştırabilirsiniz.
