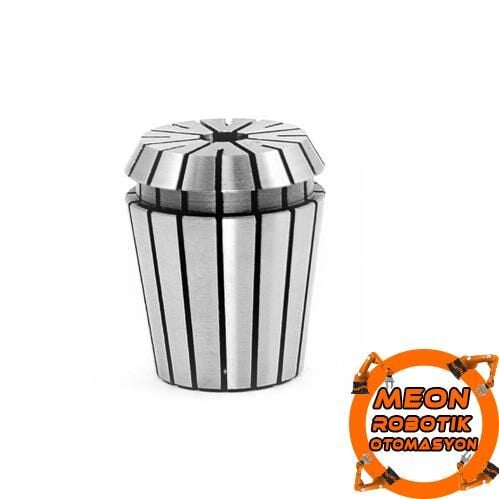

CNC Pensi Nedir?

CNC pensi, kesici takımın veya freze ucunun spindle motor ya da takım tutucu içerisine sabitlenmesini sağlayan hassas sıkma elemanıdır. Silindirik ve yarıklı yapısı sayesinde pens somunu sıkıldığında pens gövdesi kontrollü biçimde daralır ve takım sapını çevresel olarak kavrar. Bu yapı, kesici takımın yalnızca tek bir noktadan değil, çevresinin tamamından dengeli biçimde sıkılmasına yardımcı olur.

Pens sistemleri; matkap mandrenlerine kıyasla daha hassas merkezleme gerektiren yüksek devirli CNC uygulamalarında yaygın olarak kullanılır. Özellikle spindle motorlarla gerçekleştirilen frezeleme, kanal açma, delme, gravür ve kesim işlemlerinde uygun pens seçimi büyük önem taşır.

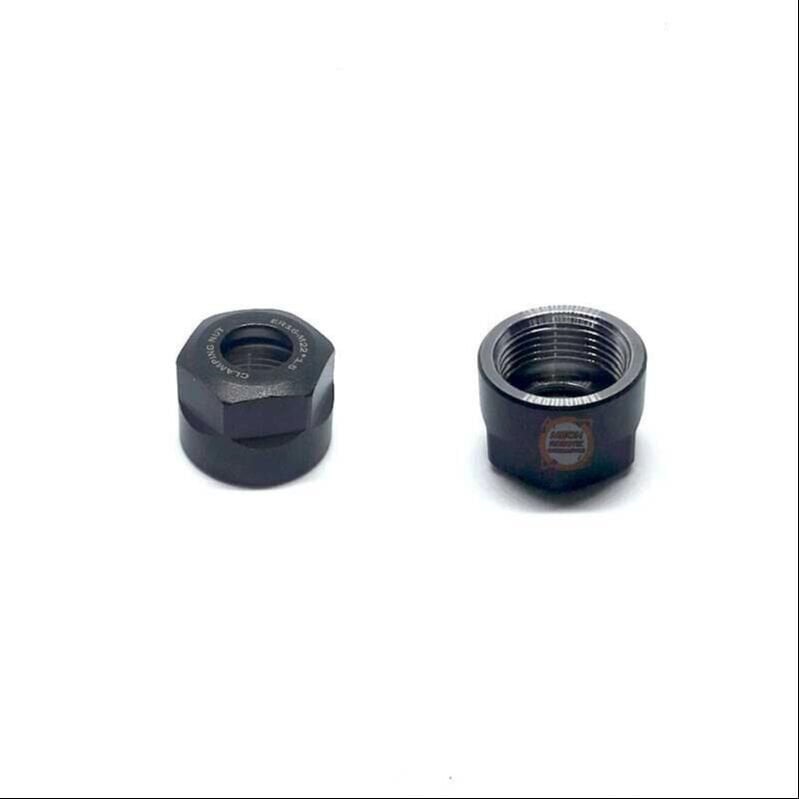

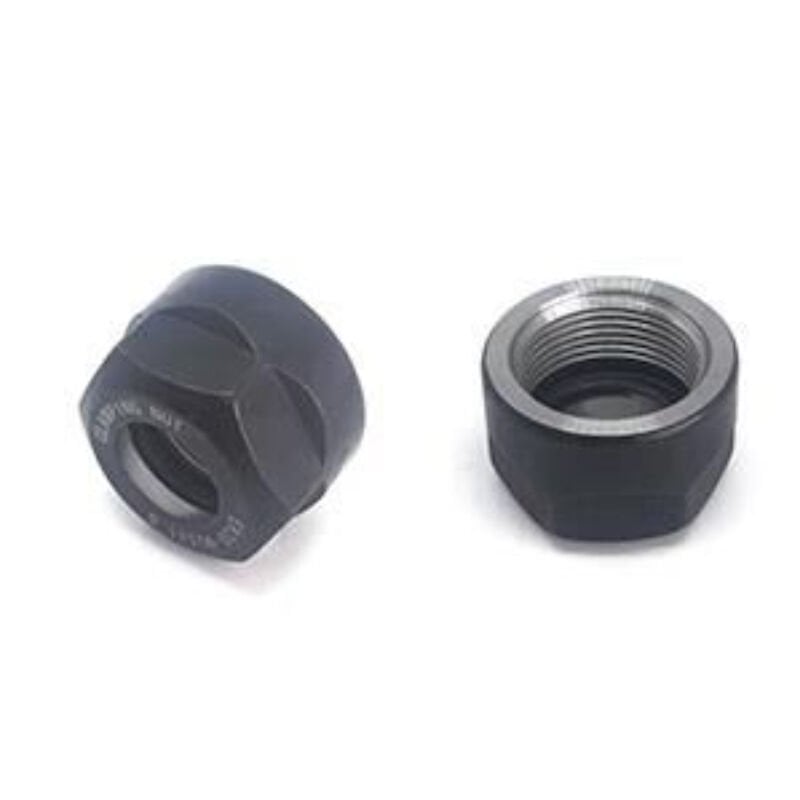

Pens Somunu Ne İşe Yarar?

Pens somunu, pensi takım tutucu veya spindle mili içerisine doğru kuvvetle bastırarak kesici takımın sıkılmasını sağlayan bağlantı parçasıdır. Somun sıkıldıkça pens konik yuva içerisinde ilerler ve takım sapını kavrar. Pens somununun diş yapısı, konik yüzeyi ve pens modeliyle uyumu, bağlantının güvenliği açısından önemlidir.

Aşınmış, hasar görmüş veya uyumsuz bir pens somunu; kesici takımın yeterince sıkılmamasına, salgılı dönmesine, titreşime ve işleme kalitesinin düşmesine neden olabilir. Bu nedenle pens somunu seçilirken yalnızca somunun dış ölçüsü değil, kullanılacağı ER pens serisi ve takım tutucu yapısı da dikkate alınmalıdır.

ER Pens Çeşitleri

ER serisi pensler, CNC makinelerinde en sık kullanılan standart pens sistemleri arasında yer alır. ER ifadesinden sonra gelen sayı, pens ailesini ve kullanılacağı takım tutucu ölçüsünü belirtir. Her ER serisinin desteklediği takım çapı, dış gövde ölçüsü ve sıkma aralığı farklıdır.

ER11 Pens Çeşitleri

ER11 pensler, küçük çaplı kesici takımların kullanıldığı kompakt spindle motorlar, masaüstü CNC makineleri, PCB gravür sistemleri ve hassas işleme uygulamaları için tercih edilir. İnce freze uçları, gravür uçları ve küçük çaplı matkapların bağlanmasında kullanılabilir.

ER11 pens sistemi; düşük çaplı kesici takımlarla çalışan hobi CNC makineleri, mini CNC router sistemleri ve küçük spindle motor uygulamaları için kompakt bir bağlantı çözümüdür. Motor miline doğrudan bağlanan ER11 şaft tutucularla birlikte de kullanılabilir.

ER16 Pens Çeşitleri

ER16 pensler, ER11 serisine göre daha geniş çaplı kesici takımları bağlamak için kullanılabilir. Orta ölçekte CNC router makineleri, freze uygulamaları ve hassas takım bağlama işlemlerinde tercih edilir. Kompakt yapısını korurken daha güçlü bir takım kavrama alanı sunar.

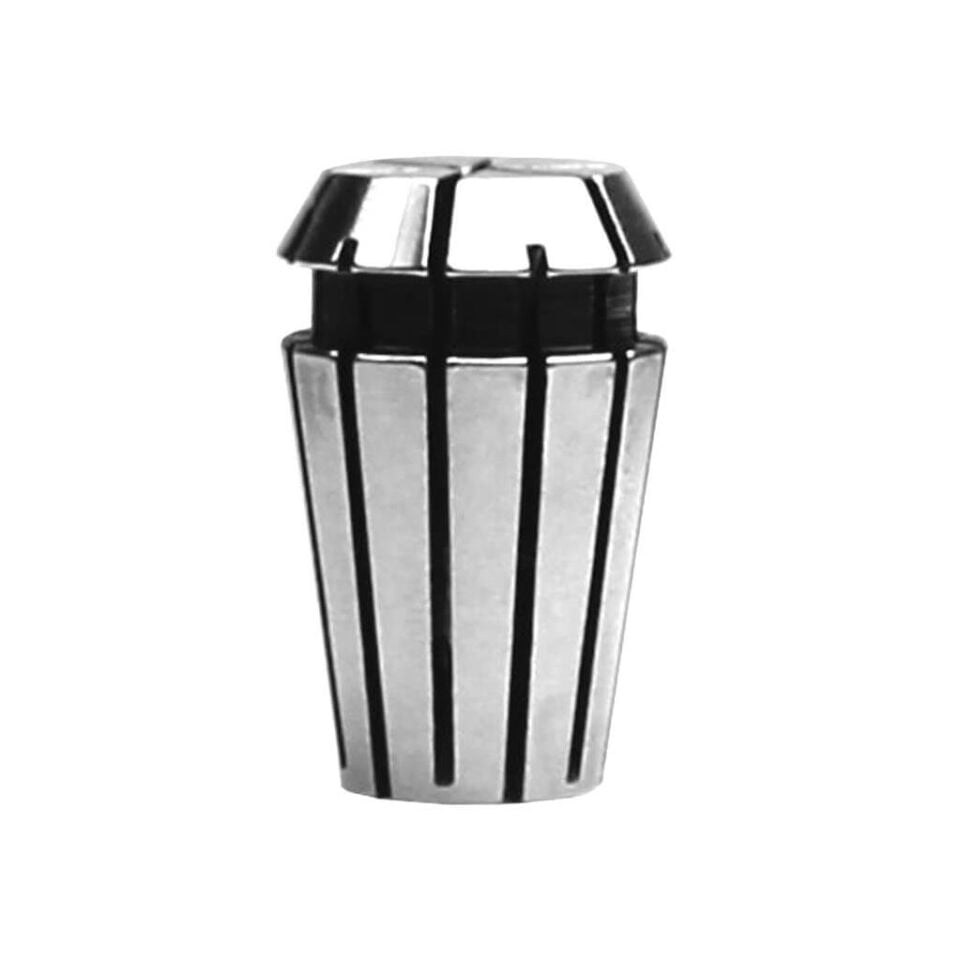

ER20 Pens Çeşitleri

ER20 pens modelleri, CNC router ve spindle motor sistemlerinde yaygın olarak kullanılan pens türlerindendir. Farklı takım sapı çaplarına uygun ER20 pensler; ahşap, plastik, pleksi, kompozit, alüminyum ve benzeri malzemelerin işlenmesinde kullanılan kesici uçların bağlanmasını sağlar.

ER20 pens sistemleri, hem küçük hem de orta çaplı freze uçlarının kullanılabildiği geniş uygulama alanı sayesinde profesyonel ve yarı profesyonel CNC makinelerinde sıklıkla tercih edilir.

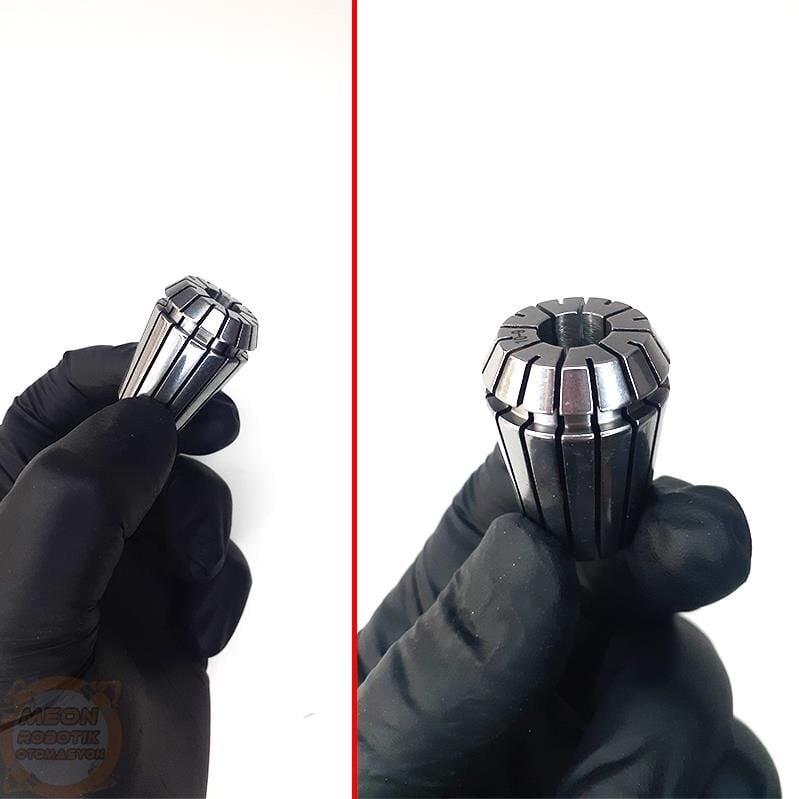

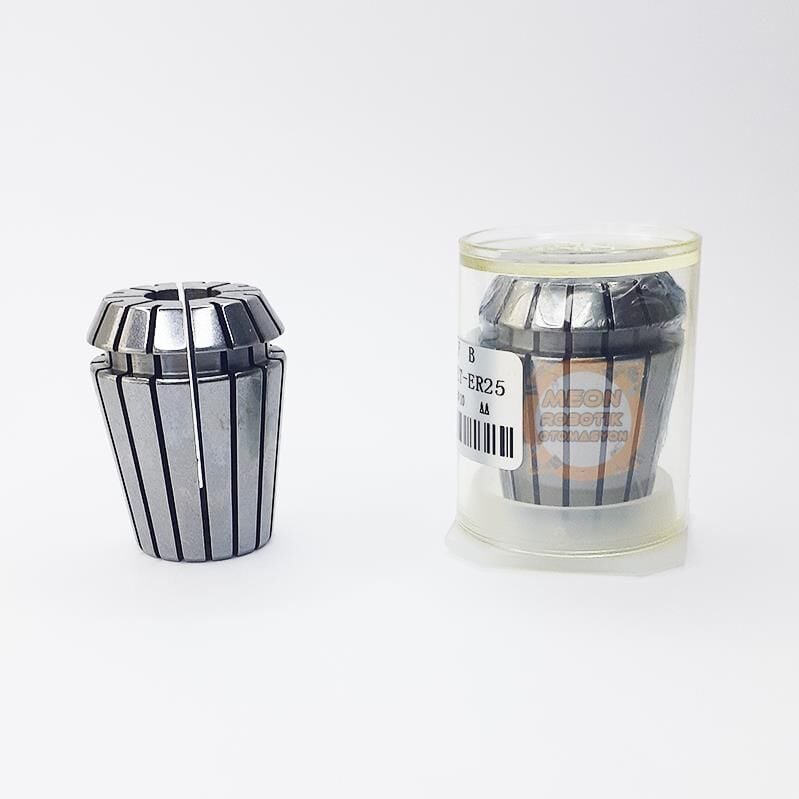

ER25 Pens Çeşitleri

ER25 pensler, daha geniş takım çapları ve daha güçlü işleme uygulamaları için kullanılan takım bağlama elemanlarıdır. CNC freze makineleri, güçlü spindle motor sistemleri ve yüksek talaş kaldırma gerektiren uygulamalarda uygun takım tutucularla birlikte kullanılabilir.

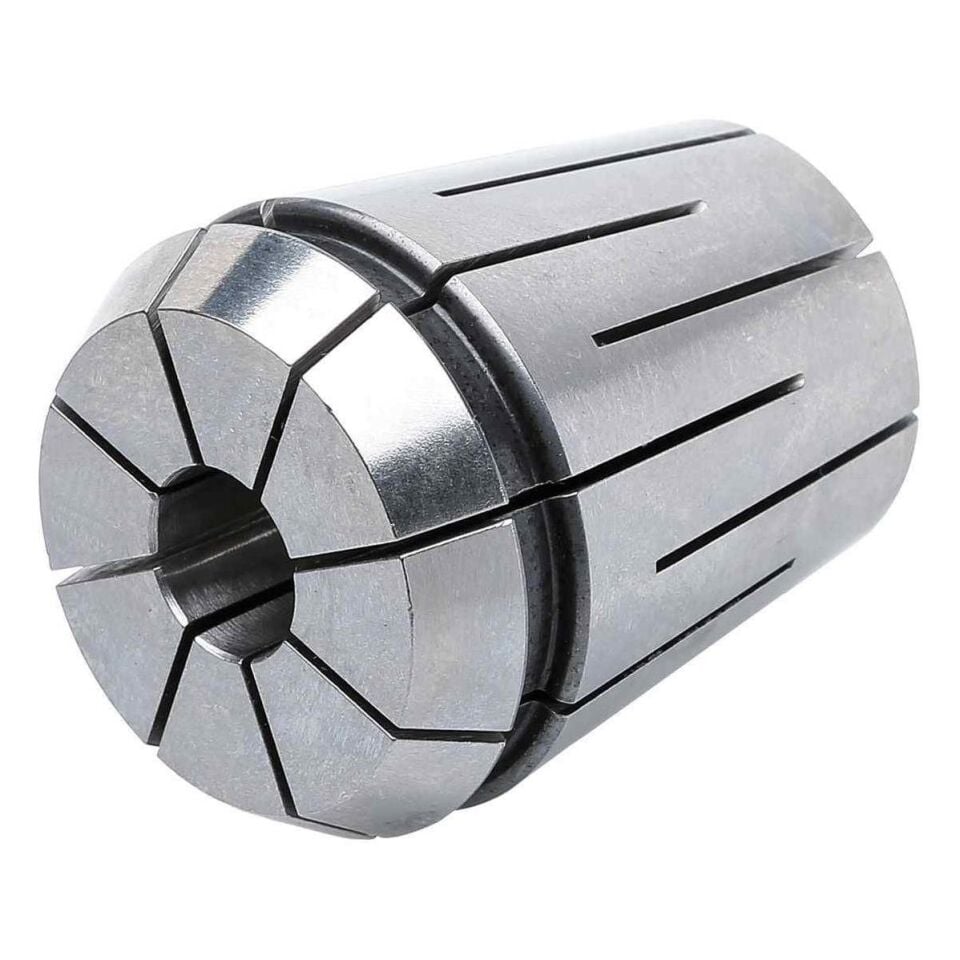

ER32 Pens Çeşitleri

ER32 pens modelleri, geniş çaplı kesici takımların bağlanabildiği güçlü ve yaygın pens sistemlerindendir. Endüstriyel CNC makineleri, metal işleme merkezleri, torna ve freze uygulamalarında kullanılabilir. Daha büyük takım çaplarında güçlü kavrama ve dengeli sıkma avantajı sunar.

ER32 pensler; farklı çap seçenekleri sayesinde freze uçları, matkaplar, raybalar ve çeşitli silindirik saplı kesici takımlarla kullanılabilir. Kullanım öncesinde pensin, somunun ve takım tutucunun ER32 standardına uygunluğu kontrol edilmelidir.

Pens Setleri

Pens setleri, farklı takım çaplarıyla çalışan işletmeler ve CNC kullanıcıları için pratik bir çözüm sunar. Tek tek pens satın almak yerine farklı ölçüleri bir arada içeren ER11, ER16, ER20, ER25 veya ER32 pens setleri tercih edilebilir.

Pens setleri özellikle aynı makinede farklı kesici uçların sıkça değiştirildiği üretim ortamlarında kullanım kolaylığı sağlar. Gravür ucundan parmak frezeye, matkap ucundan kanal frezesine kadar farklı takım sapı çapları için uygun pens ölçüsüne hızlı biçimde ulaşılabilir.

UM Pens Somunu ve UM Anahtar

UM tipi pens somunları, uygun ER serisi takım tutucularda kullanılan özel dış yapıya sahip somunlardır. Bu somunların güvenli biçimde sıkılması ve sökülmesi için uygun ölçüde UM pens anahtarı kullanılmalıdır.

ER25, ER32 ve ER40 gibi farklı sistemler için üretilen UM anahtarların ölçüleri birbirinden farklıdır. Yanlış ölçüde anahtar kullanılması somun yüzeyinin zarar görmesine veya yeterli sıkma kuvvetinin uygulanamamasına neden olabilir. Silikon saplı modeller, kullanım sırasında daha rahat kavrama ve kontrollü sıkma imkânı sağlayabilir.

Motor Şaft Tutucu ve Pens Sistemleri

Motor şaft tutucu ve pens sistemleri, motor milini kesici takım bağlanabilir hâle getirmek için kullanılan bağlantı ekipmanlarıdır. ER11 motor şaft tutucular; belirli mil çapına sahip motorlara bağlanarak küçük kesici uçların ve gravür takımlarının kullanılmasına imkân verir.

Motor şaft tutucu seçilirken motor mil çapı doğru ölçülmelidir. Şaft tutucunun iç çapı motor miliyle, pens yuvası ise kullanılacak ER pens modeliyle uyumlu olmalıdır. Uygun olmayan mil çapı bağlantıda boşluk, eksen kaçıklığı ve yüksek devirde titreşim oluşturabilir.

Pens Seçimi Nasıl Yapılır?

Doğru pens seçiminde ilk olarak kullanılacak takımın sap çapı belirlenmelidir. Pens üzerinde belirtilen ölçü, kesici takımın gövde veya kesici çapını değil, pens içerisine girecek olan takım sapı çapını ifade eder.

• Kullanılacak kesici takımın sap çapı ölçülmelidir.
• Spindle motor veya takım tutucunun ER serisi belirlenmelidir.
• Pens ile pens somununun aynı ER standardında olması sağlanmalıdır.
• Pensin desteklediği sıkma aralığı kontrol edilmelidir.
• Yüksek devirli uygulamalar için salgısı düşük ve düzgün işlenmiş pensler tercih edilmelidir.
• Hasarlı, paslanmış veya şekli bozulmuş pensler kullanılmamalıdır.

Örneğin 6 mm sap çapına sahip bir freze ucu kullanılacaksa takım tutucunun serisine göre ER16 6 mm, ER20 6 mm, ER25 6 mm veya ER32 6 mm pens tercih edilebilir. Burada yalnızca takım çapının uygun olması yeterli değildir; pensin bağlı olduğu somun ve takım tutucu serisinin de aynı olması gerekir.

Pens ve Somun Uyumu Neden Önemlidir?

Pens, pens somunu ve takım tutucu birbirini tamamlayan bir sistemdir. Farklı ER serilerine ait ürünler dış görünüş olarak benzer olsa bile ölçüleri, konik açıları ve bağlantı yapıları farklı olabilir. Bu nedenle ER20 pensin ER25 somunla veya ER32 pensin ER25 takım tutucuyla kullanılması uygun değildir.

Uyumsuz ürünlerin birlikte kullanılması; takımın yeterince sıkılmamasına, pensin zarar görmesine, takım salgısının artmasına ve yüksek devirde kesici takımın yerinden çıkmasına neden olabilir. Güvenli kullanım için tüm parçaların aynı ER standardına uygun olması gerekir.

Pens Salgısı ve İşleme Hassasiyeti

Pens salgısı, bağlı kesici takımın dönüş sırasında ideal merkez ekseninden ne kadar saptığını ifade eder. Salgının yüksek olması; kesici takımın dengesiz dönmesine, yüzey kalitesinin bozulmasına, takım ömrünün kısalmasına ve işleme ölçülerinin hatalı çıkmasına yol açabilir.

Salgıyı azaltmak için pens yuvası temiz tutulmalı, takım sapı pens içerisine yeterli derinlikte yerleştirilmeli ve somun uygun anahtarla dengeli biçimde sıkılmalıdır. Kesici takım sapında kir, yağ, talaş veya çapak bulunmamalıdır.

Pens Doğru Şekilde Nasıl Takılır?

1. Pens, önce pens somununun iç kısmındaki eksantrik halkaya oturtulmalıdır.
2. Pensin somuna tam olarak geçtiğinden emin olunmalıdır.
3. Pens ve somun birlikte takım tutucuya takılmalıdır.
4. Kesici takım pens içerisine yeterli bağlantı mesafesi bırakılarak yerleştirilmelidir.
5. Somun, uygun pens anahtarıyla kontrollü biçimde sıkılmalıdır.
6. Makine çalıştırılmadan önce takımın merkezli ve sağlam olduğu kontrol edilmelidir.

Bazı kullanıcılar pensi önce takım tutucu yuvasına yerleştirip ardından somunu takmaya çalışabilir. Ancak birçok ER pens sisteminde doğru yöntem, pensin önce somuna geçirilmesi ve ardından somunla birlikte takım tutucuya bağlanmasıdır.

Pens Kullanımında Dikkat Edilmesi Gerekenler

• Kesici takım takılmadan boş pens aşırı sıkılmamalıdır.
• Pens kapasitesinden daha büyük veya daha küçük takım sapı kullanılmamalıdır.
• Pens ve takım sapı üzerinde talaş ya da kir bırakılmamalıdır.
• Somun çekiç, pense veya uygun olmayan el aletleriyle sıkılmamalıdır.
• Yüksek devir öncesinde takım bağlantısı kontrol edilmelidir.
• Düşürülmüş veya deforme olmuş pensler hassas işlemlerde kullanılmamalıdır.
• Takım sapı pens içerisine çok kısa mesafede bağlanmamalıdır.
• Üreticinin tavsiye ettiği sıkma kuvvetleri dikkate alınmalıdır.

Pens ve Somunların Kullanım Alanları

CNC pens ve somun sistemleri çok sayıda makine ve üretim uygulamasında kullanılmaktadır:

• CNC router makineleri
• CNC freze makineleri
• Metal işleme merkezleri
• Ahşap kesim ve oyma makineleri
• PCB gravür CNC makineleri
• Masaüstü ve hobi CNC sistemleri
• Alüminyum ve kompozit işleme uygulamaları
• Pleksi, plastik ve reklam malzemesi kesimi
• Spindle motor uygulamaları
• Delme, kanal açma ve yüzey frezeleme işlemleri
• Gravür, markalama ve hassas desen işleme uygulamaları

Pens Bakımı ve Temizliği

Penslerin düzenli temizlenmesi, hassasiyetin ve sıkma performansının korunmasına yardımcı olur. Çalışma sırasında oluşan ince talaşlar pens yarıklarına veya konik yüzeylere yerleşebilir. Bu durum pensin eşit şekilde kapanmasını engelleyerek salgıya neden olabilir.

Bakım sırasında pens, somun ve takım tutucu yuvası temiz bir bez veya uygun ekipmanla temizlenmelidir. Metal yüzeylerde korozyon oluşmaması için ürünler nemli ortamlarda bırakılmamalıdır. Uzun süre kullanılmayacak pensler temiz ve kuru bir kutuda, ölçülerine göre düzenli biçimde saklanmalıdır.

Tekli Pens mi, Pens Seti mi Tercih Edilmeli?

Sürekli aynı sap çapına sahip kesici takım kullananlar için tekli pens satın almak yeterli olabilir. Farklı çaplarda takım kullanan atölyeler, CNC operatörleri ve üretim işletmeleri için ise pens seti daha avantajlıdır.

Pens setleri, ihtiyaç duyulan ölçülerin tek kutuda düzenli biçimde saklanmasını ve takım değişimlerinin daha hızlı yapılmasını sağlar. Buna karşılık yalnızca belirli bir ölçünün yenilenmesi gerekiyorsa, uyumlu seride tekli pens tercih edilebilir.

Pens & Somun Fiyatları

Pens ve somun fiyatları; ER serisine, pens çapına, ürünün tekli veya set hâlinde sunulmasına, malzeme kalitesine, işleme hassasiyetine ve ürün tipine göre değişiklik gösterebilir. Tekli ER pensler ekonomik yedek parça çözümü sunarken farklı çapları içeren pens setleri daha kapsamlı kullanım avantajı sağlar.

CNC makineniz, spindle motorunuz veya takım tutucunuz için ürün seçerken yalnızca fiyata değil; ER standardına, takım sap çapına, somun uyumuna ve kullanılacak uygulamanın hassasiyet ihtiyacına da dikkat edilmelidir.

Meon Robotik Otomasyon Pens & Somun Çeşitleri

Meon Robotik Otomasyon Pens & Somun kategorisinde CNC makineleri ve spindle motor sistemleri için farklı ölçülerde ER11, ER16, ER20, ER25 ve ER32 pensler, pens somunları, pens setleri, UM anahtarlar ve motor şaft tutuculu pens seçeneklerini inceleyebilirsiniz.

Kullanacağınız takımın sap çapını ve takım tutucunuzun ER serisini belirleyerek ihtiyacınıza uygun ürünü seçebilir; CNC kesim, frezeleme, gravür, delme ve hassas işleme uygulamalarınız için gerekli pens ve somun çeşitlerine güvenli şekilde ulaşabilirsiniz.

Sıkça Sorulan Sorular

ER11, ER20 ve ER32 pens arasındaki fark nedir?

Bu ifadeler pensin ait olduğu ölçü standardını belirtir. Her seri farklı dış ölçüye, sıkma kapasitesine ve takım tutucu yapısına sahiptir. Pens, somun ve takım tutucu aynı ER serisinden seçilmelidir.

Pens ölçüsü neye göre seçilir?

Pens ölçüsü, kullanılacak kesici takımın sap çapına göre seçilir. Kesici kısmın çapı ile takım sapının çapı birbirinden farklı olabileceği için sap kısmı mutlaka ölçülmelidir.

ER20 pens, ER32 somunla kullanılabilir mi?

Hayır. ER20 ve ER32 farklı ölçü standartlarıdır. Pensin, pens somununun ve takım tutucunun aynı ER standardında olması gerekir.

Pens neden kesici takımı sıkmıyor?

Yanlış pens çapı, uyumsuz somun, aşınmış pens, kirli konik yüzey veya pensin somuna hatalı takılması sıkma sorununa neden olabilir. Tüm parçalar temizlenmeli ve ürün uyumu kontrol edilmelidir.

Pens anahtarı yerine normal anahtar kullanılabilir mi?

Somunun yapısına uygun özel pens veya UM anahtarı kullanılması önerilir. Uygun olmayan anahtarlar somuna zarar verebilir ve yeterli sıkma kuvveti oluşturmayabilir.

Pens seti almanın avantajı nedir?

Pens setleri farklı takım sapı çaplarına uygun pensleri bir arada sunar. Sık takım değiştiren CNC kullanıcıları ve işletmeler için düzenli, ekonomik ve pratik bir çözüm oluşturur.
