Dijital Ölçme ve Takometre Sistemleri

Dijital ölçme ve takometre sistemleri; motor, fan, mil, kasnak, konveyör, üretim bandı ve farklı mekanik sistemlerdeki hareketlerin ölçülmesi, izlenmesi ve sayılması için kullanılan elektronik cihazlardır. Bu kategori içerisinde yer alan dijital takometre, sayaç ve ölçüm cihazları sayesinde dönme hızı, toplam tur sayısı, geçen parça adedi ve belirli çevresel değerler dijital ekran üzerinden kolayca takip edilebilir.

Bir motorun veya dönen mekanizmanın dakikadaki tur sayısını ölçmek için devir ölçer ve RPM ölçer modelleri kullanılırken; üretim hattından geçen ürünleri takip etmek için parça sayıcı, adet sayacı ve fotoelektrik sensörlü sayaç sistemleri tercih edilir. Bu cihazlar bakım, kalite kontrol, üretim takibi ve makine performansının değerlendirilmesi gibi işlemlerde önemli kolaylık sağlar.

Meon Robotik Otomasyon dijital ölçme ve takometre sistemleri kategorisinde; panel tipi devir göstergeleri, taşınabilir optik takometreler, fotoelektrik ürün sayaçları, manyetik sensörlü tur sayaçları ve çok fonksiyonlu dijital ortam ölçüm cihazları bulunmaktadır. Farklı ölçüm yöntemlerine sahip bu ürünler; atölyelerden fabrikalara, CNC makinelerinden paketleme hatlarına kadar geniş bir uygulama alanına hitap eder.

Dijital Takometre ve Sayaç Çeşitleri

Panel Tipi Dijital Takometre ve Devir Sayıcılar

Panel tipi motor devir ölçer cihazları, bir makine veya kontrol panosu üzerine sabitlenerek sürekli devir takibi yapılmasını sağlar. Sensörden gelen darbeleri değerlendirerek motorun, milin veya kasnağın dakikadaki dönüş hızını dijital ekranda gösterir. Kategori içerisindeki panel tipi dijital takometre modelleri, RPM ölçümünün yanında tur sayma ve alarm çıkışı gibi ek fonksiyonlar da sunabilir.

Bu cihazlar genellikle endüktif veya Hall effect sensör, mıknatıs ve bağlantı kabloları ile birlikte kullanılır. Sensör, dönen parçaya yerleştirilen mıknatısı her algıladığında takometreye bir darbe gönderir. Cihaz, algılama noktası sayısına göre bu darbeleri hesaplayarak gerçek dönüş hızını gösterir. Ayarlanabilir alarm özelliği bulunan modeller, belirlenen hız sınırı aşıldığında harici ikaz lambası veya sesli uyarı sistemiyle birlikte çalıştırılabilir.

Temassız Optik ve Lazer Takometreler

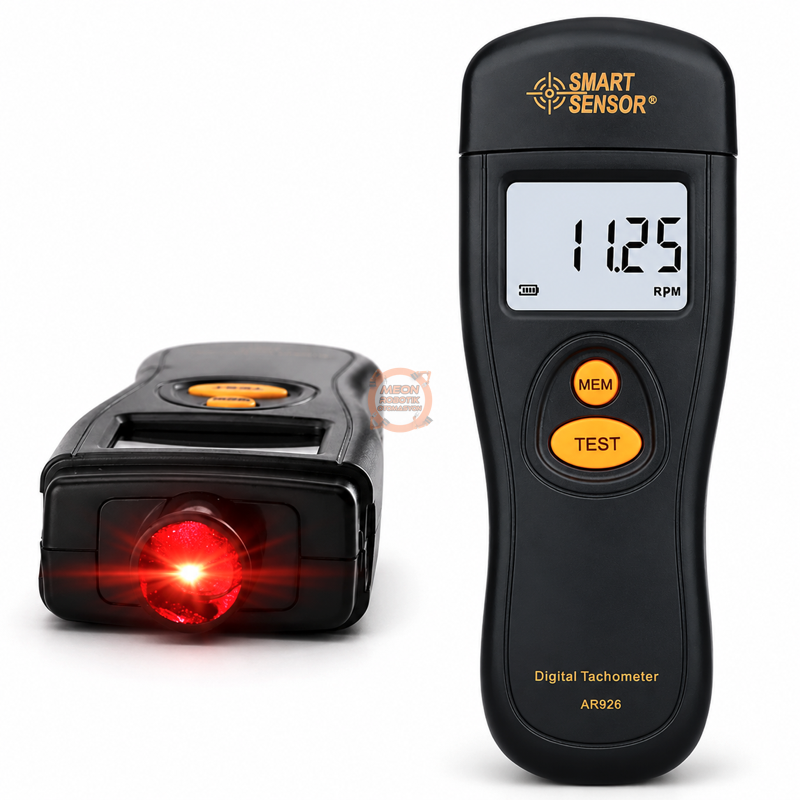

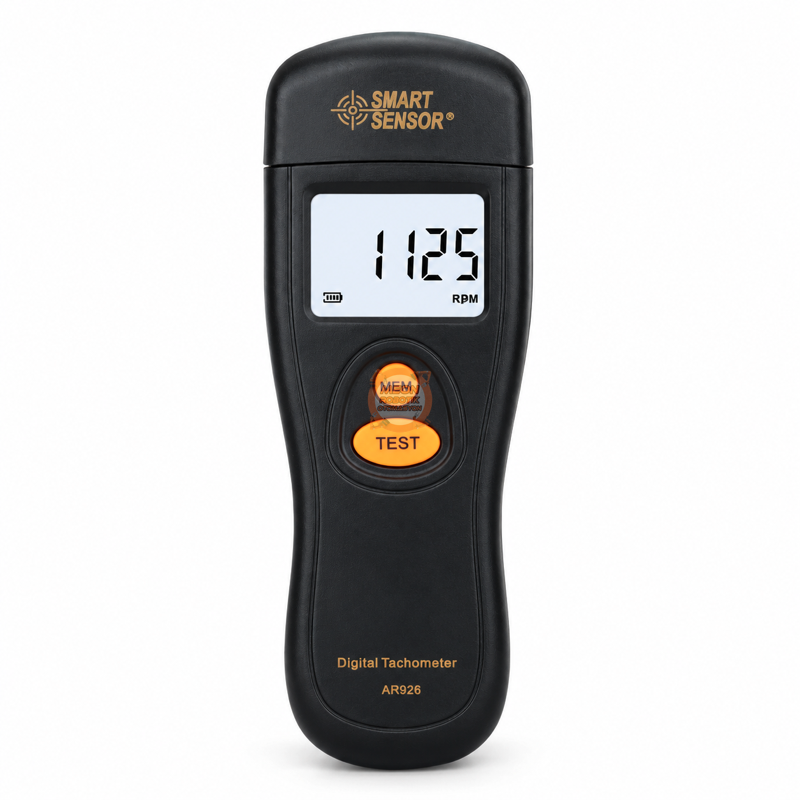

Temassız takometre modelleri, dönen parçaya fiziksel bağlantı yapılmadan hız ölçümü gerçekleştiren taşınabilir cihazlardır. Motor mili, fan pervanesi, kasnak veya döner tabla üzerine yansıtıcı bant yapıştırılır ve cihazın lazeri bu noktaya yöneltilir. Her dönüşte yansıtıcı banttan geri dönen ışık algılanarak RPM değeri hesaplanır.

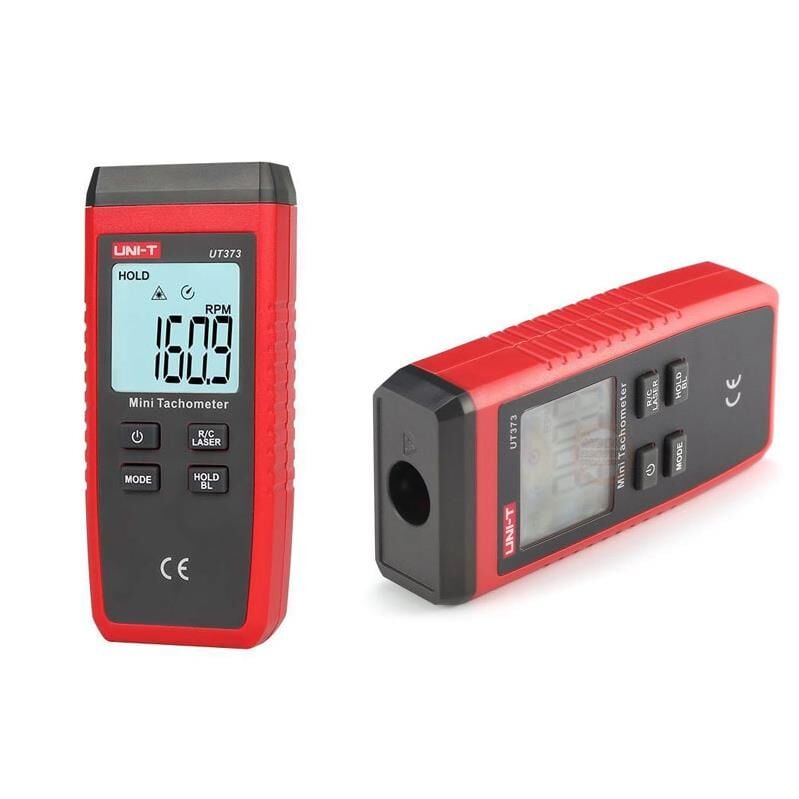

Unit UT373 gibi optik takometre modelleri, 10 RPM seviyesinden 99.999 RPM seviyesine kadar geniş ölçüm aralığı sunabilir. Veri tutma, maksimum-minimum değer gösterimi, otomatik kapanma, düşük pil göstergesi ve arka aydınlatmalı ekran gibi özellikler saha çalışmalarında kullanım kolaylığı sağlar. Dönen parçaya yaklaşmadan ölçüm yapılabilmesi, özellikle yüksek hızlı makinelerde kullanıcı güvenliği açısından önemli bir avantajdır.

Fotoelektrik Parça ve Adet Sayıcılar

Fotoelektrik sayaç sistemleri, üretim hattı veya konveyör üzerinden geçen ürünleri temassız şekilde saymak için kullanılır. Sensörün görüş alanından geçen kutu, şişe, paket, koli, metal parça veya farklı bir nesne her geçişte bir sinyal oluşturur. Bu sinyaller dijital sayaç tarafından işlenerek toplam ürün adedi ekranda gösterilir.

AC/DC 12-24V ile çalışabilen 6 haneli JDM11-6H gibi sayaçlar, 0 ile 999.999 arasında sayım yapabilir. Kontak, sensör veya seviye sinyaliyle çalışabilen bu tür endüstriyel sayaç modelleri; elektrik kesildiğinde sayım değerini koruyan hafıza özelliği, panel montajına uygun kompakt gövde ve ön panelden sıfırlama fonksiyonu sunabilir. Paketleme, dolum ve montaj hatlarında günlük üretim miktarının takip edilmesi için ideal çözümler arasındadır.

Manyetik Sensörlü Tur ve Adet Sayaçları

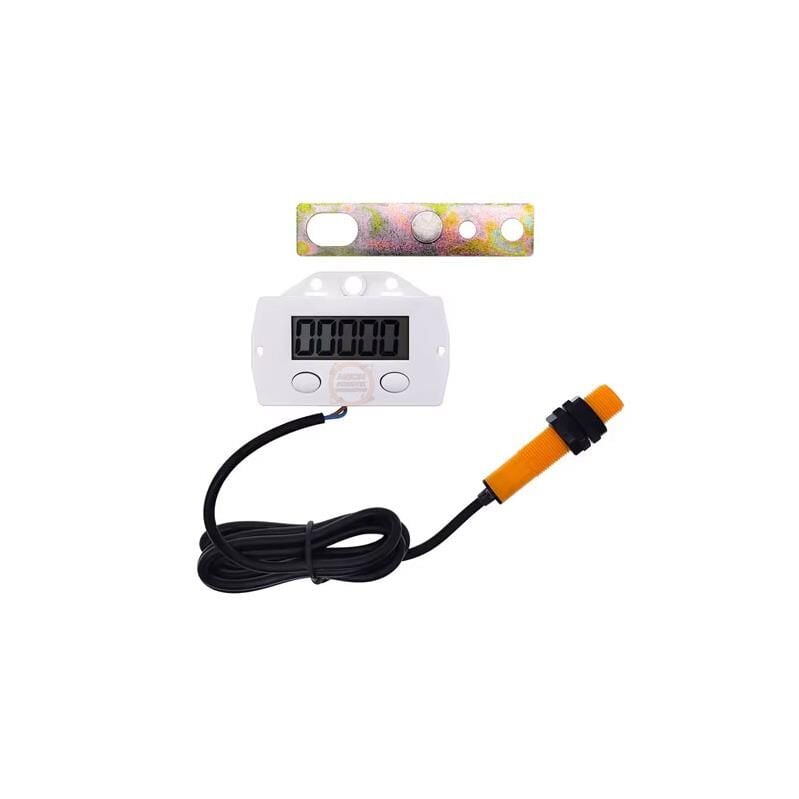

Manyetik sensörlü tur sayacı modelleri, hareketli parçaya yerleştirilen bir mıknatısın sensör önünden her geçişini sayar. Mıknatıs, mil, tekerlek, kasnak, kol, pedal veya ileri-geri hareket eden bir mekanizma üzerine sabitlenebilir. Sensör ile mıknatıs arasında uygun algılama mesafesi sağlandığında her hareket bir tur veya adet olarak kaydedilir.

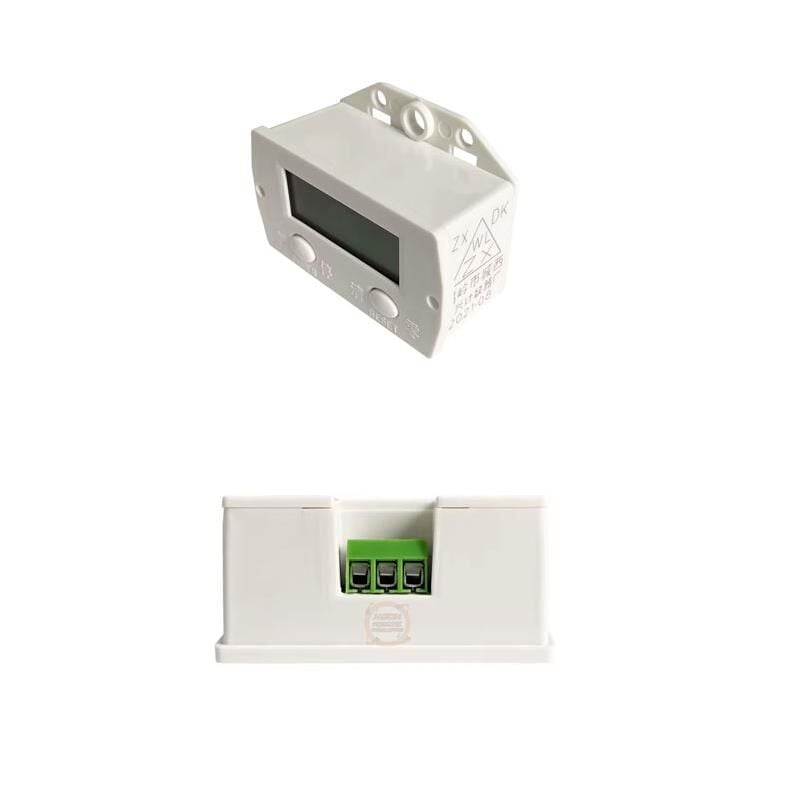

Pille çalışan dijital sayaç modelleri harici güç kaynağı gerektirmeden kullanılabilir. 5 haneli göstergeleri sayesinde 99.999 adede kadar sayım yapabilen modeller; pres makineleri, sarım sistemleri, tekstil makineleri, baskı makineleri, CNC ekipmanları ve mekanik hareket takibi uygulamalarında kullanılabilir. Panel üzerindeki reset butonu veya harici sıfırlama terminaliyle sayaç değeri yeniden başlatılabilir.

Dijital Hava Kalitesi ve Ortam Ölçüm Cihazları

Kategoride yer alan çok amaçlı dijital ölçüm cihazları arasında iç mekan hava kalitesini takip eden modeller de bulunmaktadır. ZN-MT03 gibi 3’ü 1 arada hava kalitesi ölçer cihazları; karbondioksit, sıcaklık ve nem değerlerini aynı ekranda gösterebilir. Bu ürünler ev, ofis, sınıf, atölye, toplantı odası ve depo gibi kapalı alanlarda ortam koşullarını takip etmek için kullanılabilir.

5V DC Type-C bağlantısı ile çalışan CO2 ölçer modelleri, ortamın havalandırma ihtiyacının anlaşılmasına yardımcı olur. Ürün seçerken cihazın hangi gazları veya partikülleri ölçtüğü mutlaka kontrol edilmelidir. CO2, sıcaklık ve nem ölçen bir cihazın PM2.5, PM10, karbonmonoksit veya TVOC ölçümü yaptığı varsayılmamalıdır.

Takometre ve Dijital Sayaç Seçim Rehberi

Doğru ölçüm cihazının seçilebilmesi için öncelikle hangi değerin ölçüleceği belirlenmelidir. Dönen bir motorun anlık hızını görmek için takometre, toplam dönüş miktarını takip etmek için tur sayacı, üretim bandından geçen nesneleri saymak için ise üretim sayacı tercih edilmelidir.

• Ölçüm türü: RPM, toplam tur, parça adedi, sıcaklık, nem veya CO2 ölçümünden hangisinin gerekli olduğu belirlenmelidir.
• Temaslı veya temassız ölçüm: Yüksek hızlı ya da erişilmesi tehlikeli döner parçalar için optik ve lazerli temassız modeller tercih edilmelidir.
• Ölçüm aralığı: Cihazın minimum ve maksimum RPM değerleri, ölçülecek makinenin çalışma hızını kapsamalıdır.
• Sensör tipi: Hall effect, manyetik, endüktif veya fotoelektrik sensör seçenekleri uygulamaya uygun olmalıdır.
• Besleme gerilimi: Panel tipi cihazlarda DC 9-24V veya AC/DC 12-24V gibi çalışma gerilimleri kontrol edilmelidir.
• Gösterge kapasitesi: Dört, beş veya altı haneli ekran seçenekleri, kaydedilecek maksimum değere göre seçilmelidir.
• Sayım hızı: Hızlı üretim hatlarında saniyedeki maksimum darbe veya sayım kapasitesi dikkate alınmalıdır.
• Montaj yapısı: Panel kesim ölçüsü, sensör braketi ve kablo bağlantıları mevcut makine yapısına uygun olmalıdır.
• Hafıza özelliği: Elektrik kesintisinde sayım değerinin korunması gereken sistemlerde enerji kesintisi hafızası bulunan modeller seçilmelidir.
• Alarm ve çıkış fonksiyonu: Belirlenen hız veya sayım değerinde otomatik uyarı isteniyorsa alarm çıkışlı ürünler değerlendirilmelidir.

Kullanım Alanları

• Elektrik motoru ve spindle motor devir ölçümü
• Fan, pompa, kasnak ve döner mil hız kontrolü
• CNC, torna, freze ve takım tezgâhları
• Konveyör ve otomatik üretim hatları
• Paketleme, dolum ve etiketleme makineleri
• Pres, baskı, kesim ve katlama makineleri
• Tekstil, sarım ve bobin makineleri
• Kutu, koli, şişe ve ürün geçiş sayımı
• Bakım, arıza tespit ve performans testleri
• Ev, ofis, okul ve atölyelerde hava kalitesi takibi

Dijital Ölçüm Sistemlerinin Avantajları

• Devir ve üretim değerlerinin anlık olarak izlenmesini sağlar.
• Mekanik sistemlerde performans kaybının erken tespitine yardımcı olur.
• Temassız modeller dönen parçaya müdahale etmeden güvenli ölçüm sunar.
• Dijital ekran sayesinde değerler hızlı ve kolay okunabilir.
• Üretim miktarlarının kayıt altına alınmasını ve karşılaştırılmasını kolaylaştırır.
• Panel tipi modeller makine kontrol sistemlerine kalıcı olarak entegre edilebilir.
• Reset, veri tutma, hafıza ve alarm gibi yardımcı fonksiyonlar sunabilir.
• Kompakt tasarımları sayesinde dar pano ve makine alanlarında kullanılabilir.

Sıkça Sorulan Sorular

Takometre ne ölçer?

Takometre, dönen bir motorun, milin, fanın veya kasnağın dakikadaki tur sayısını ölçer. Ölçüm sonucu RPM, yani dakika başına devir olarak gösterilir.

Temassız takometre nasıl çalışır?

Dönen parçaya yansıtıcı bant yapıştırılır. Takometreden gönderilen lazer ışığı banttan geri yansıdığında cihaz bir dönüş algılar ve oluşan darbeleri hesaplayarak RPM değerini gösterir.

Dijital sayaç ile takometre arasındaki fark nedir?

Takometre anlık dönüş hızını ölçerken dijital sayaç toplam tur veya parça miktarını kaydeder. Bazı gelişmiş panel tipi cihazlar her iki fonksiyonu aynı gövdede sunabilir.

Fotoelektrik sayaç hangi ürünleri sayabilir?

Sensör tarafından algılanabilen kutu, koli, şişe, paket, çuval, metal parça ve benzeri nesneler sayılabilir. Şeffaf, çok küçük veya hızlı hareket eden ürünlerde sensör tipi ve ayarları ayrıca değerlendirilmelidir.

Manyetik tur sayacı nasıl monte edilir?

Mıknatıs hareketli parçaya, sensör ise sabit bir noktaya yerleştirilir. Mıknatıs her dönüşte sensörün algılama mesafesinden geçmelidir. Sensör ve mıknatıs birbirine çarpmayacak şekilde hizalanmalıdır.

Takometre seçiminde maksimum RPM önemli midir?

Evet. Ölçülecek makinenin maksimum dönüş hızı, cihazın ölçüm aralığının altında kalmalıdır. Aksi durumda ölçüm alınamayabilir veya ekranda aşırı değer uyarısı görülebilir.

Sayaç elektrik kesildiğinde değerini korur mu?

Bu özellik modele bağlıdır. Enerji kesintisi hafızası bulunan endüstriyel sayaçlar son sayım değerini koruyabilir. Ürün teknik bilgilerindeki hafıza veya no-power memory özelliği kontrol edilmelidir.

Meon Robotik Otomasyon Dijital Ölçüm Çözümleri

Meon Robotik Otomasyon; makine üreticileri, bakım teknisyenleri, otomasyon firmaları, atölyeler ve hobi kullanıcıları için farklı ölçüm yöntemlerine sahip takometre ve sayaç çözümleri sunar. Panel tipi takometrelerden taşınabilir lazerli modellere, fotoelektrik ürün sayaçlarından manyetik sensörlü tur sayaçlarına kadar farklı uygulamalara uygun seçenekleri kategori içerisinde inceleyebilirsiniz.

Ürün seçimi sırasında ölçüm aralığı, sensör yapısı, besleme gerilimi, ekran kapasitesi ve montaj ölçülerini karşılaştırarak sisteminize uygun modeli belirleyebilirsiniz. Meon Robotik Otomasyon tarafından sunulan dijital ölçüm cihazlarıyla makine hızlarını kontrol edebilir, üretim adetlerini takip edebilir ve bakım süreçlerinizi daha düzenli hale getirebilirsiniz.
