İnsert Civata ve Somun Çeşitleri

İnsert, civata ve somun ürünleri; makine parçalarının, profillerin, ahşap plakaların, plastik bileşenlerin ve farklı mekanik ekipmanların güvenli şekilde birleştirilmesinde kullanılan temel bağlantı elemanlarıdır. Özellikle tekrar sökülüp takılması gereken bağlantılarda, doğrudan malzeme üzerine vida açmanın yeterli olmadığı uygulamalarda veya daha dayanıklı bir dişli bağlantı noktası oluşturulmak istendiğinde insert somun çeşitleri tercih edilir.

İnsert somunlar, uygulandıkları yüzeye yerleştirildikten sonra standart metrik civataların kullanılabileceği sağlam bir iç diş meydana getirir. Böylece bağlantı kuvveti daha geniş bir alana dağıtılır, malzemenin zarar görme riski azaltılır ve bakım sırasında parçaların kolayca sökülüp yeniden monte edilmesi sağlanır. Meon Robotik Otomasyon İnsert & Civata & Somun kategorisinde yer alan M4 insert somun gibi ürünler; CNC uygulamalarından mobilya montajına, 3D yazıcı projelerinden özel makine imalatına kadar birçok alanda kullanılabilir.

İnsert, Civata ve Somun Ürün Grupları

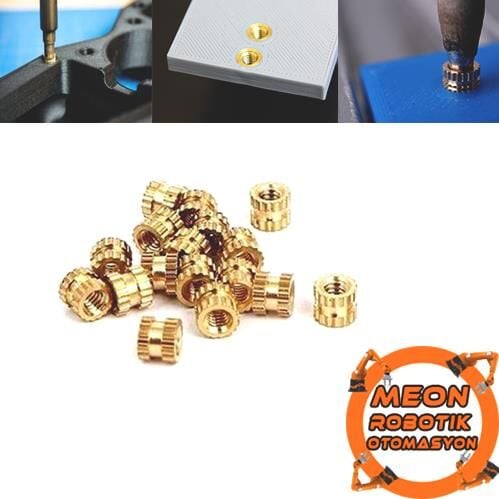

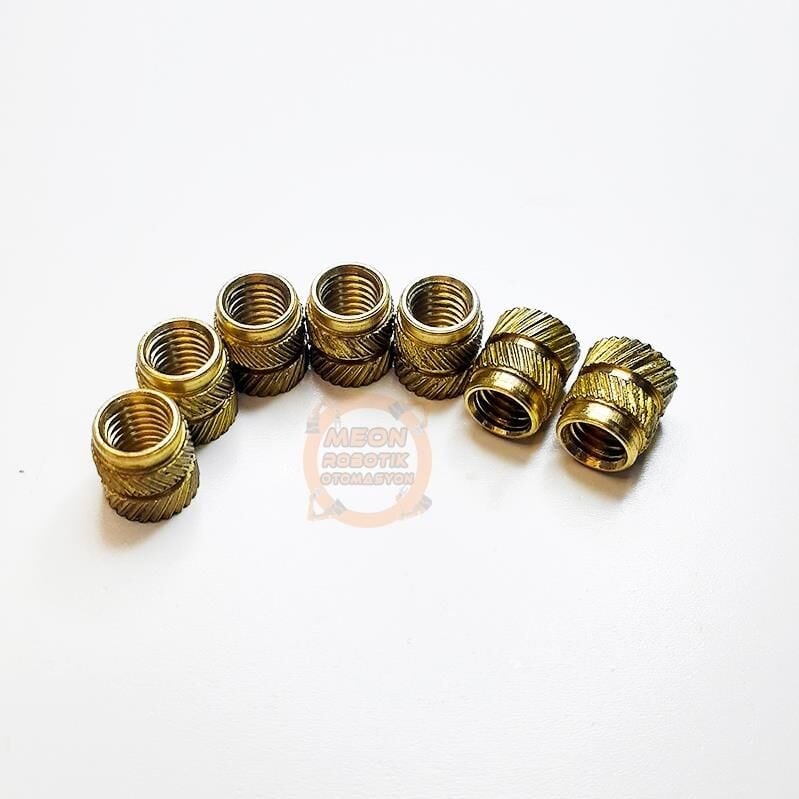

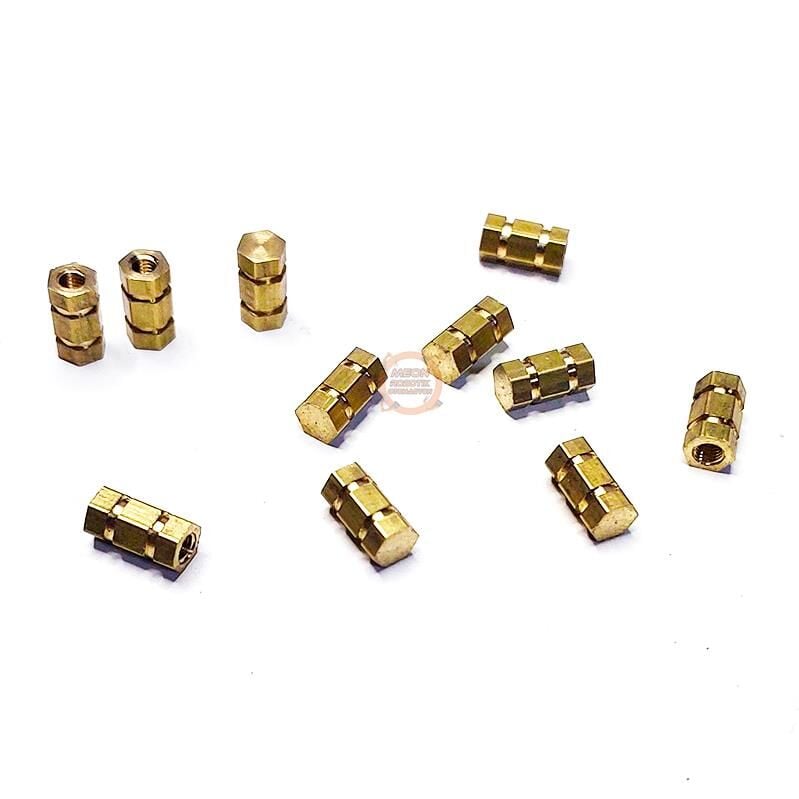

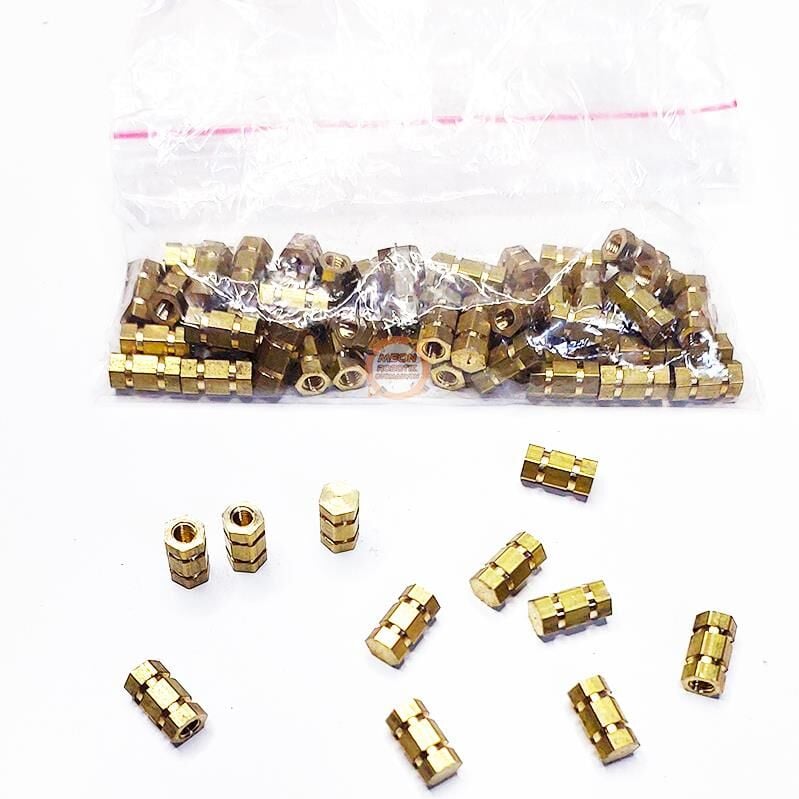

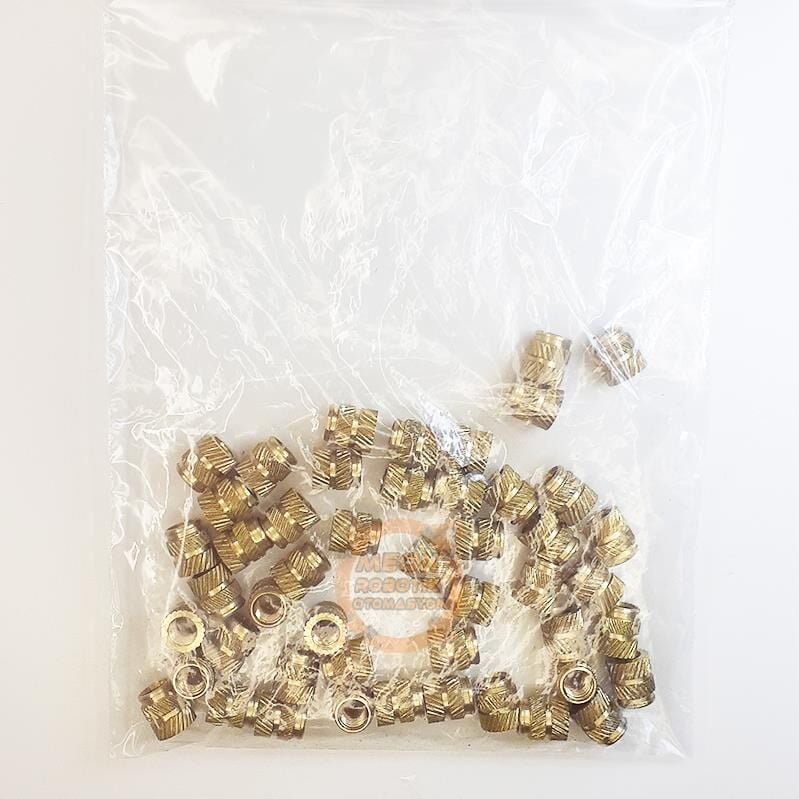

İnsert Çakma Somunlar

İnsert çakma somun, önceden uygun çapta delik açılmış yüzeye bastırılarak veya kontrollü biçimde çakılarak monte edilen dişli bağlantı elemanıdır. Dış yüzeyindeki tırnaklı, kanallı veya pürüzlü yapı malzemeye tutunurken iç bölümündeki metrik diş, civatanın güvenli şekilde sıkılmasını sağlar.

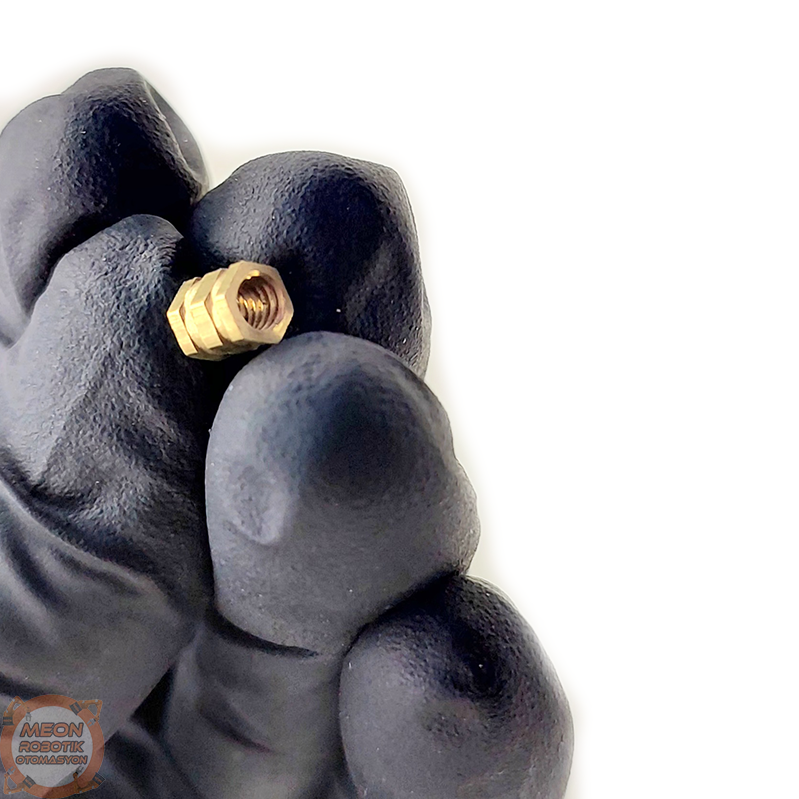

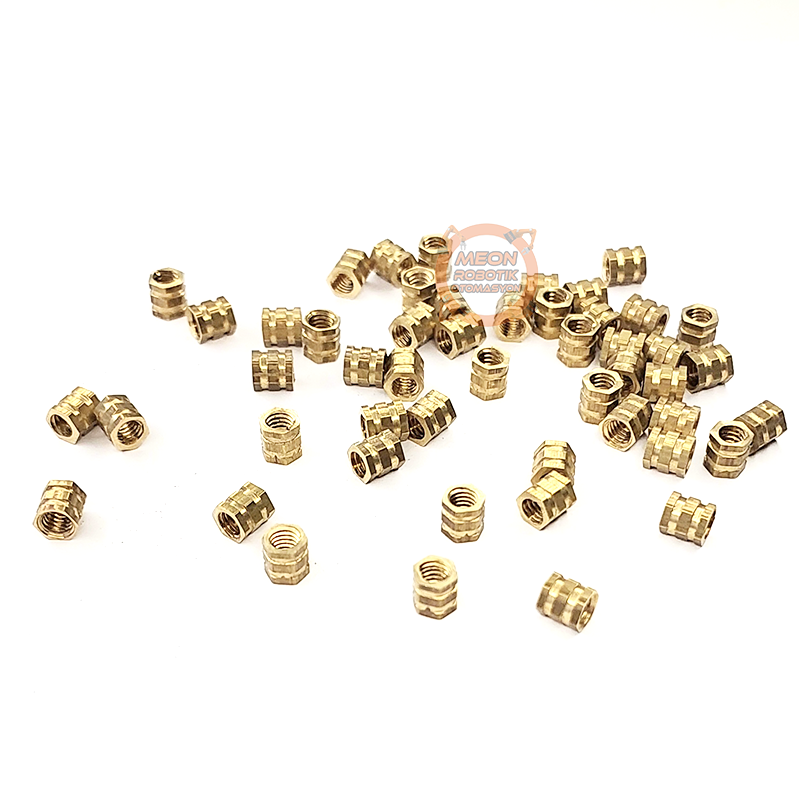

Kategoride bulunan M4x8 mm insert somun, M4 metrik dişe sahip bağlantıların oluşturulmasında kullanılabilir. Ürün adındaki M4 ifadesi kullanılacak civatanın nominal diş ölçüsünü, 8 mm ifadesi ise insert gövdesinin belirtilen uzunluk ölçüsünü temsil eder. Montaj öncesinde ürünün gerçek dış çapı, delik çapı ve uygulanacağı yüzeyin kalınlığı mutlaka kontrol edilmelidir.

Metrik Civatalar

Metrik civata çeşitleri, aynı metrik diş standardına sahip somun ve insertlerle birlikte kullanılır. M4 dişli bir insert için genel olarak M4 diş standardına uygun bir civata seçilmelidir. Ancak civatanın boyu; bağlanacak parçaların toplam kalınlığı, rondela kullanımı ve insert içerisindeki kullanılabilir diş derinliği dikkate alınarak belirlenmelidir.

Gereğinden kısa civata yeterli diş tutunması sağlamayabilir. Gereğinden uzun civata ise insertin arkasından çıkarak yüzeye, elektronik bileşenlere veya makine parçalarına temas edebilir. Bu nedenle M4 civata seçiminde yalnızca diş çapına değil, civata uzunluğuna ve baş tipine de dikkat edilmelidir.

Standart Somunlar ve Rondelalar

Standart somunlar, civatalı bağlantıların diğer tarafında mekanik sıkıştırma oluşturmak amacıyla kullanılır. Rondelalar ise civata başı veya somun altında oluşan kuvveti daha geniş bir yüzeye yayarak malzemenin ezilmesini ve bağlantının zamanla gevşemesini azaltmaya yardımcı olur.

Titreşim bulunan makine ve otomasyon uygulamalarında düz rondela, yaylı rondela, fiberli somun veya uygun bir vida sabitleyici kullanılması değerlendirilebilir. Kullanılacak yöntem; titreşim seviyesi, bakım ihtiyacı, bağlantının sökülme sıklığı ve çalışma ortamına göre belirlenmelidir.

Ahşap ve Kompozit Malzemeler İçin İnsert Somunlar

Ahşap insert somun modelleri; MDF, suntalam, kontrplak, masif ahşap ve benzeri malzemelerde yeniden kullanılabilir bir metal diş oluşturmak için tercih edilir. Doğrudan ahşaba takılan standart vidalar tekrar sökülüp takıldığında deliği aşındırabilir. İnsert kullanılması ise bağlantının daha düzenli ve servis edilebilir olmasını sağlar.

Malzemenin yoğunluğu, lif yönü, kenara olan mesafe ve insert çevresinde kalan et kalınlığı bağlantı dayanımını doğrudan etkiler. Özellikle ince veya kırılgan yüzeylerde delik çapının yanlış seçilmesi çatlama, şişme veya yüzey deformasyonuna yol açabilir.

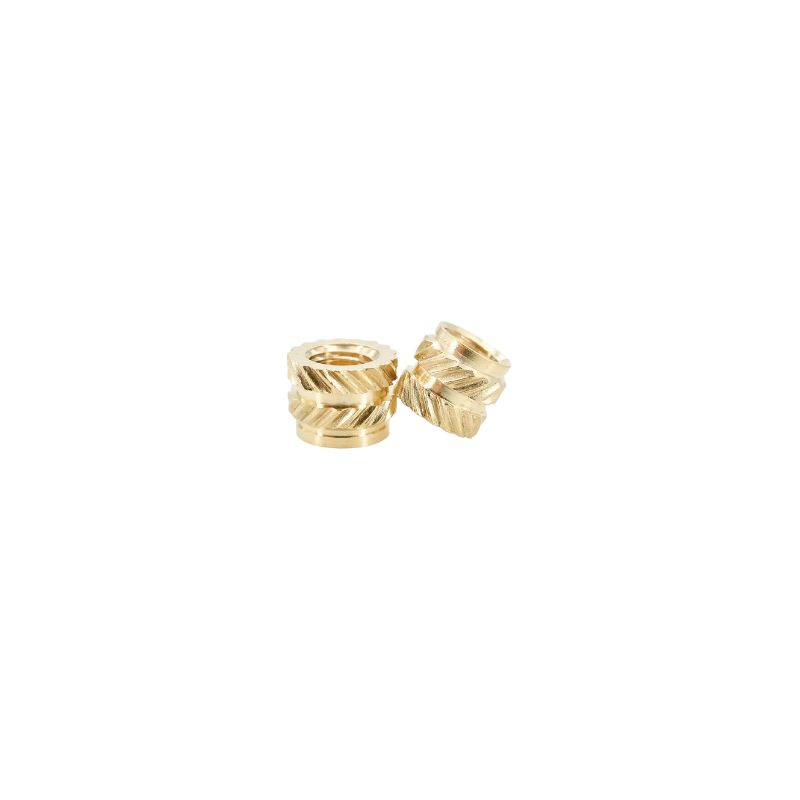

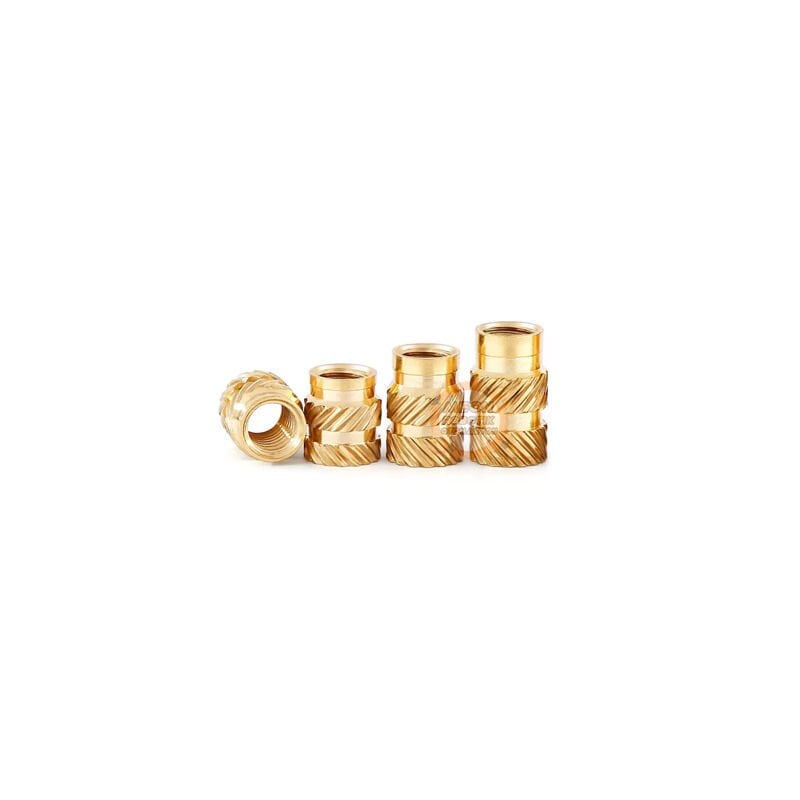

Plastik ve 3D Baskı Parçalarında İnsert Kullanımı

Plastik ve 3D baskı parçalarında metal bir dişli bağlantı noktası oluşturmak için farklı tipte plastik insert somun ürünleri kullanılabilir. Bu uygulamalarda parçanın üretildiği malzeme, duvar kalınlığı, doluluk oranı, montaj yöntemi ve çalışma sıcaklığı önemlidir.

Isı ile yerleştirilen insertler ile çakılarak yerleştirilen insertlerin montaj yöntemi aynı değildir. Ürün yapısı doğrulanmadan insert üzerine havya veya yüksek sıcaklık uygulanmamalıdır. Yanlış yöntem, plastik parçanın erimesine, deliğin genişlemesine veya bağlantının ekseninden sapmasına neden olabilir.

İnsert Somun Seçerken Nelere Dikkat Edilmelidir?

Diş Ölçüsü ve Civata Uyumu

Seçim yapılırken ilk olarak kullanılacak civatanın metrik diş ölçüsü belirlenmelidir. M4 somun veya M4 insert, M4 diş standardına uygun bir civata ile kullanılmalıdır. M3, M5 veya farklı ölçüde bir civatanın zorlanarak takılması iç dişlerin bozulmasına ve bağlantının kullanılamaz duruma gelmesine neden olabilir.

İnsert Boyu ve Malzeme Kalınlığı

İnsert gövdesinin boyu, uygulanacağı malzemenin kalınlığıyla uyumlu olmalıdır. Yetersiz yüzey kalınlığı, insertin arka taraftan çıkmasına veya montaj sırasında yüzeyin çatlamasına yol açabilir. Gereğinden kısa insert ise yüksek yük altında yeterli tutunma alanı oluşturmayabilir.

Delik Çapı ve Montaj Toleransı

Çakma somun montajında açılacak deliğin çapı kritik öneme sahiptir. Delik çok dar olduğunda insert zorlanabilir, şekli bozulabilir veya malzeme çatlayabilir. Delik çok geniş olduğunda ise insert yüzeye yeterince tutunmayabilir ve civata sıkılırken dönmeye başlayabilir.

Montaj deliği ürünün dış gövde ölçüsüne ve uygulanacak malzemenin yapısına göre belirlenmelidir. Seri üretim öncesinde aynı malzemeden hazırlanmış bir numune üzerinde deneme yapılması, uygun delik çapının ve montaj kuvvetinin belirlenmesine yardımcı olur.

Yük Yönü ve Bağlantı Dayanımı

Bağlantının çekme, kesme, titreşim veya darbe yüküne maruz kalıp kalmayacağı değerlendirilmelidir. İnsert somunlar doğru monte edildiğinde güçlü ve tekrar kullanılabilir bağlantılar oluşturabilir. Bununla birlikte bağlantının gerçek dayanımı yalnızca insert ürününe değil; ana malzemeye, delik kalitesine, kenar mesafesine, montaj yöntemine ve sıkma torkuna da bağlıdır.

Sıkma Torku

Civata sıkılırken aşırı kuvvet uygulanması insertin yüzey içerisinde dönmesine, iç dişlerin sıyrılmasına veya ana malzemenin ezilmesine neden olabilir. Özellikle ahşap, plastik ve 3D baskı parçalarda kontrollü sıkma yapılmalıdır. Kritik bağlantılarda tork ayarlı el aleti kullanılması daha tutarlı sonuç verir.

İnsert Civata ve Somunların Kullanım Alanları

• CNC router ve masaüstü CNC makine montajları
• 3D yazıcı gövde ve aksesuar bağlantıları
• Ahşap, MDF, kontrplak ve mobilya uygulamaları
• Makine kapakları ve bakım panelleri
• Robotik sistem ve otomasyon projeleri
• Elektronik kutu ve kontrol paneli montajları
• Alüminyum profil aksesuar bağlantıları
• Prototip, fikstür ve aparat üretimi
• Plastik ve kompozit parçalarda metal diş oluşturma
• Tekrar sökülüp takılan mekanik parçalar
• Hobi, maker ve eğitim projeleri

İnsert Somun Kullanmanın Avantajları

• Malzeme içerisinde dayanıklı bir metal diş oluşturur.
• Bağlantının tekrar sökülüp takılabilmesini sağlar.
• Doğrudan vida uygulamasına göre deliğin aşınmasını azaltır.
• Bakım ve parça değişimi işlemlerini kolaylaştırır.
• Daha düzenli ve profesyonel montaj görünümü sunar.
• Farklı uzunluklarda standart civataların kullanılmasına imkân tanır.
• Ahşap, plastik ve uygun kompozit yüzeylerde bağlantı kalitesini artırabilir.
• Prototipten seri üretime kadar farklı projelerde kullanılabilir.
• Doğru uygulandığında yükün daha dengeli aktarılmasına yardımcı olur.

Sıkça Sorulan Sorular

M4x8 mm insert somun ne anlama gelir?

M4 ifadesi insertin iç diş ölçüsünü, 8 mm ifadesi ise ürün adında belirtilen gövde uzunluğunu ifade eder. Uygulama öncesinde dış çap ve montaj deliği ölçüsü ayrıca kontrol edilmelidir.

M4 insert somunda hangi civata kullanılır?

M4 metrik diş standardına uygun civata kullanılmalıdır. Civatanın uzunluğu; bağlanacak parçaların kalınlığına, rondela kullanımına ve insert içerisindeki kullanılabilir diş derinliğine göre seçilmelidir.

İnsert somun doğrudan çekiçle takılır mı?

Ürün tipi çakma montaja uygunsa kontrollü baskı veya uygun bir montaj aparatıyla yerleştirilebilir. Sert ve kontrolsüz darbeler insertin eğilmesine, dişlerin zarar görmesine veya ana malzemenin çatlamasına neden olabilir.

İnsert somun 3D baskı parçalarda kullanılabilir mi?

Parçanın malzemesi, duvar kalınlığı ve insertin montaj tipi uygunsa kullanılabilir. Ancak her insert ısı ile gömme yöntemine uygun değildir. Çakma insert ile ısı ile yerleştirilen insert birbirinden farklı ürünlerdir.

İnsert somun montaj sırasında neden dönüyor?

Deliğin büyük açılması, yüzeyin zayıf olması, insertin eğri takılması veya aşırı sıkma torku uygulanması dönmeye neden olabilir. Uygun delik toleransı belirlenmeli ve montaj öncesinde numune denemesi yapılmalıdır.

İnsert somun tekrar kullanılabilir mi?

Yüzeye doğru şekilde sabitlenmiş insertin içerisindeki civata birçok kez sökülüp takılabilir. Ancak insert gövdesinin yüzeyden çıkarılıp yeniden kullanılması bağlantı güvenilirliğini azaltabileceğinden genellikle önerilmez.

İnsert somun için delik çapı nasıl belirlenir?

Delik çapı yalnızca iç diş ölçüsüne bakılarak belirlenmez. İnsertin dış gövde çapı, dış yüzey yapısı ve uygulanacak malzemenin sertliği dikkate alınmalıdır. Kesin ölçü ürünün fiziksel ölçüsü veya teknik bilgisi üzerinden doğrulanmalıdır.

Meon Robotik Otomasyon İnsert ve Bağlantı Çözümleri

Meon Robotik Otomasyon; CNC makineleri, robotik sistemler, 3D yazıcılar, elektronik projeler ve özel makine imalatında ihtiyaç duyulan mekanik bağlantı elemanlarını kullanıcılarla buluşturur. Kategoride sunulan insert civata somun ürünleri; prototip geliştirme, bakım, onarım ve makine montajı çalışmalarında daha düzenli ve servis edilebilir bağlantılar oluşturulmasına yardımcı olur.

Projeniz için ürün seçerken yalnızca metrik diş ölçüsünü değil; gövde uzunluğunu, dış çapı, malzeme kalınlığını, montaj yöntemini ve yük koşullarını birlikte değerlendirmeniz gerekir. Meon Robotik Otomasyon üzerinden ihtiyacınıza uygun dişli insert, civata ve somun seçeneklerini inceleyerek mekanik projeleriniz için güvenilir bağlantı çözümleri oluşturabilirsiniz.
