Folinn Hız Kontrol Cihazı, Sürücü ve İnverter Modelleri

Folinn hız kontrol cihazı, AC elektrik motorlarının çalışma hızını elektronik olarak kontrol eden bir motor sürücüsüdür. Şebekeden aldığı elektrik enerjisini motorun ihtiyaç duyduğu frekans ve gerilim değerlerine dönüştürerek motor devrinin ayarlanmasına yardımcı olur.

Standart bir asenkron motor doğrudan şebekeye bağlandığında çoğunlukla sabit bir devirde çalışır. Folinn inverter kullanıldığında ise motor hızı üretim sürecine, operatörün belirlediği değere veya otomasyon sisteminden gelen kontrol sinyaline göre değiştirilebilir. Böylece makinenin ihtiyaç duyduğu hız daha kontrollü biçimde elde edilebilir.

Hız kontrol cihazları yalnızca motor devrini düşürmek veya yükseltmek için kullanılmaz. Uygun parametre ayarlarıyla kontrollü kalkış, kontrollü duruş, ileri-geri yön kontrolü, minimum ve maksimum hız sınırlandırması gibi motor yönetim fonksiyonlarının uygulanmasına da yardımcı olabilir.

Motorun sürekli tam hızda çalışmasının gerekmediği uygulamalarda frekans kontrollü sürüş önemli avantajlar sağlayabilir. Folinn motor sürücüsü, motor hızının proses ihtiyacına göre ayarlanmasına imkân vererek daha kontrollü bir çalışma düzeni oluşturulmasına yardımcı olur.

• AC motor hızının uygulamaya göre ayarlanabilmesi
• Yumuşak ve kontrollü kalkış sağlanabilmesi
• Kontrollü hızlanma ve yavaşlama sürelerinin belirlenebilmesi
• Motorun ileri ve geri yönde çalıştırılabilmesi
• Makine çalışma hızının hassas şekilde düzenlenebilmesi
• Ani mekanik yüklerin ve darbelerin azaltılmasına yardımcı olması
• Fan ve pompa uygulamalarında ihtiyaca göre hız kontrolü sağlanması
• Otomasyon sistemlerinden gelen kontrol sinyalleriyle çalışmaya uygun yapı sunması
• Operatör paneli veya harici kontrol ekipmanlarıyla kullanım imkânı sağlaması
• Farklı motor güçleri için uygun sürücü seçeneklerinin bulunması

Doğru seçilmiş ve doğru parametrelenmiş bir Folinn sürücü, motorun makine sistemiyle daha uyumlu çalışmasına katkıda bulunur. Bununla birlikte motor etiketi, besleme gerilimi, nominal akım, uygulama yükü ve çalışma şartları mutlaka birlikte değerlendirilmelidir.

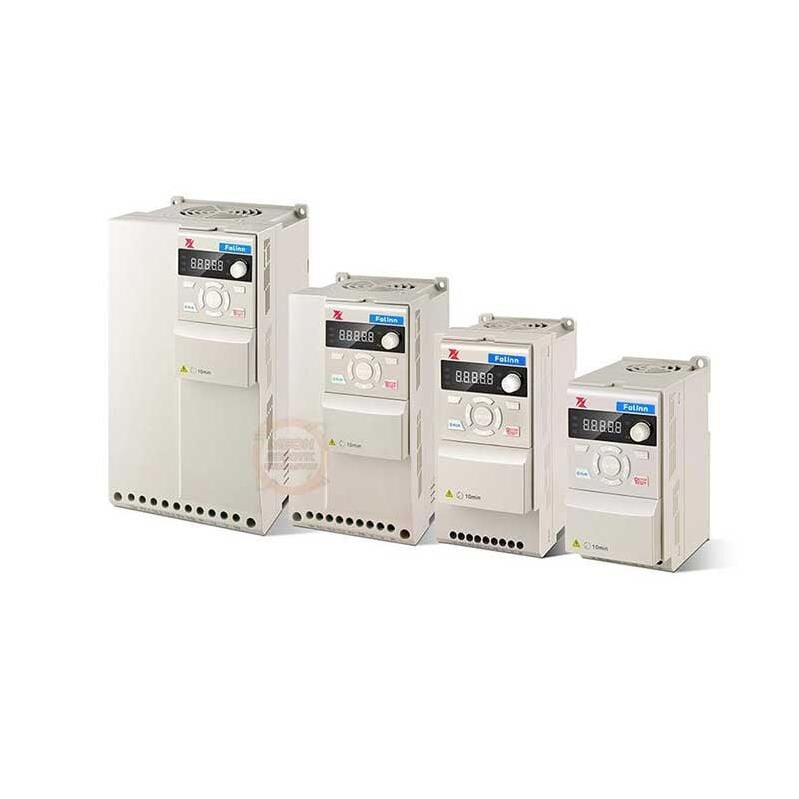

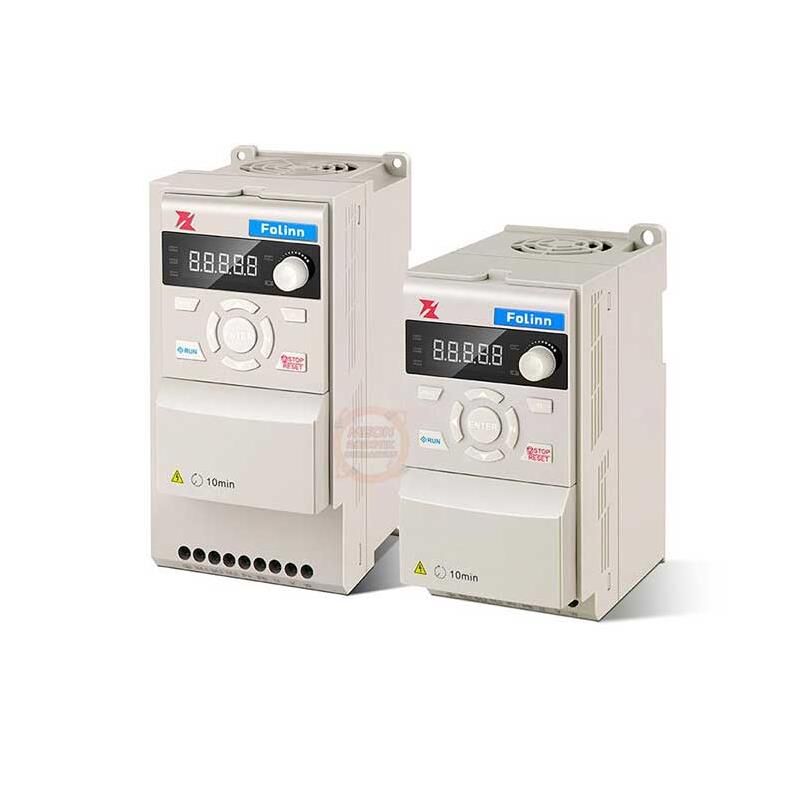

220V Folinn hız kontrol cihazı modelleri, uygun besleme altyapısına sahip atölye, makine ve otomasyon uygulamalarında kullanılabilir. Ürün seçimi yapılırken cihazın giriş gerilimi kadar çıkış yapısı ve kullanılacak motorun bağlantı özellikleri de kontrol edilmelidir.

Kategorimizde farklı motor güçlerine uygun 220V Folinn inverter seçenekleri bulunmaktadır. Küçük ve orta ölçekli CNC sistemleri, spindle motor uygulamaları, konveyörler, fanlar, pompalar ve yardımcı makine sistemlerinde motor gücüne uygun ürün tercih edilebilir.

Şebeke beslemesinin 220V olması, her üç fazlı motorun doğrudan bu sürücüyle kullanılabileceği anlamına gelmez. Motor etiketinde belirtilen yıldız ve üçgen bağlantı değerleri incelenmeli, motorun sürücü çıkış gerilimine uygun olup olmadığı doğrulanmalıdır.

380V Folinn hız kontrol cihazı modelleri, trifaze elektrik altyapısına sahip endüstriyel tesislerde ve daha yüksek güçlü motor uygulamalarında tercih edilmektedir. Makine imalatı, üretim hatları, pompalar, fanlar, konveyörler, kompresörler ve çeşitli sanayi makinelerinde farklı güç seçenekleri kullanılabilir.

380V Folinn inverter seçerken yalnızca motorun kilowatt değeri dikkate alınmamalıdır. Motorun nominal akımı, uygulamanın yük karakteristiği, sık kalkış-duruş yapılıp yapılmayacağı, hızlanma süresi, ortam sıcaklığı ve pano havalandırması gibi faktörler de değerlendirilmelidir.

Ağır yükle kalkış yapan makinelerde, yüksek ataletli sistemlerde veya sürekli yüksek tork gerektiren uygulamalarda sürücünün kapasitesi teknik verilere göre belirlenmelidir. Gerektiğinde uygun kapasite payı bırakılması sistemin daha kararlı çalışmasına yardımcı olabilir.

Folinn sürücü seçiminde ilk olarak motor etiketindeki teknik bilgiler incelenmelidir. Motor gücü, çalışma gerilimi, nominal akım, frekans ve bağlantı şekli ürün seçiminin temelini oluşturur.

Ürün seçerken aşağıdaki kriterleri kontrol ediniz:

• Motorun kilowatt veya beygir gücü
• Motorun nominal çalışma akımı
• Motorun 220V veya 380V çalışma gerilimi
• Şebeke beslemesinin monofaze veya trifaze olması
• Motorun yıldız veya üçgen bağlantı durumu
• Makinenin sabit veya değişken tork ihtiyacı
• Motorun ne sıklıkla kalkış ve duruş yapacağı
• Yükün hafif, orta veya ağır çalışma şartlarına sahip olması
• Sürücünün monte edileceği panonun havalandırması
• Harici potansiyometre, buton veya otomasyon sistemi bağlantısı ihtiyacı
• Hızlı duruş gereken uygulamalarda frenleme ihtiyacı

Sürücü seçiminin yalnızca motor gücüne göre yapılması her uygulamada yeterli olmayabilir. Özellikle ağır yük altında çalışan, yüksek ataletli veya sık devreye girip çıkan makinelerde motor akımı ve çalışma koşulları mutlaka dikkate alınmalıdır.

Folinn inverter modelleri, motor hızının kontrol edilmesi gereken birçok makine ve otomasyon sisteminde kullanılabilir. Kullanım alanı belirlenirken motor tipi, sürücü kapasitesi ve çalışma şartlarının uyumlu olması gerekir.

• CNC router ve CNC freze makineleri
• Spindle motor hız kontrol sistemleri
• Konveyör ve bant sistemleri
• Endüstriyel fan ve aspirasyon sistemleri
• Su pompaları ve sirkülasyon sistemleri
• Karıştırıcı ve mikser makineleri
• Paketleme makineleri
• Tekstil ve sarım makineleri
• Ahşap işleme makineleri
• Mermer ve metal işleme makineleri
• Havalandırma sistemleri
• Kompresör ve yardımcı makine ekipmanları
• Üretim ve montaj hatları
• Özel makine imalatı ve otomasyon projeleri

CNC makinelerinde spindle motorun farklı malzemelere ve kesici takım özelliklerine göre farklı devirlerde çalıştırılması gerekebilir. Folinn spindle motor sürücüsü, uygun motor ve doğru parametre ayarlarıyla spindle devrinin kontrol edilmesine yardımcı olur.

Ahşap, plastik, pleksi, alüminyum ve benzeri malzemelerin işlenmesinde kesici çapı, ilerleme hızı, takım yapısı ve işleme türüne bağlı olarak farklı motor hızları kullanılabilir. İnverter sayesinde spindle motor devri uygulamaya göre ayarlanabilir.

CNC kontrol kartından sürücüye analog hız sinyali, çalıştırma-durdurma komutu veya yön bilgisi gönderilecekse kontrol kartı ile sürücünün giriş-çıkış özellikleri karşılaştırılmalıdır. Bağlantılar ürün kullanım kılavuzuna ve elektrik projesine uygun şekilde yapılmalıdır.

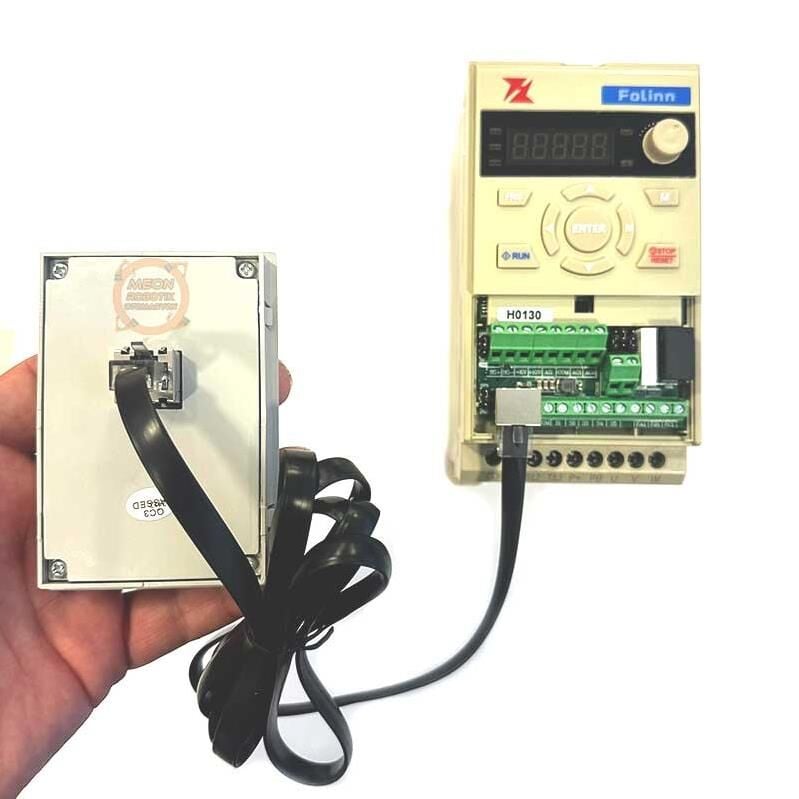

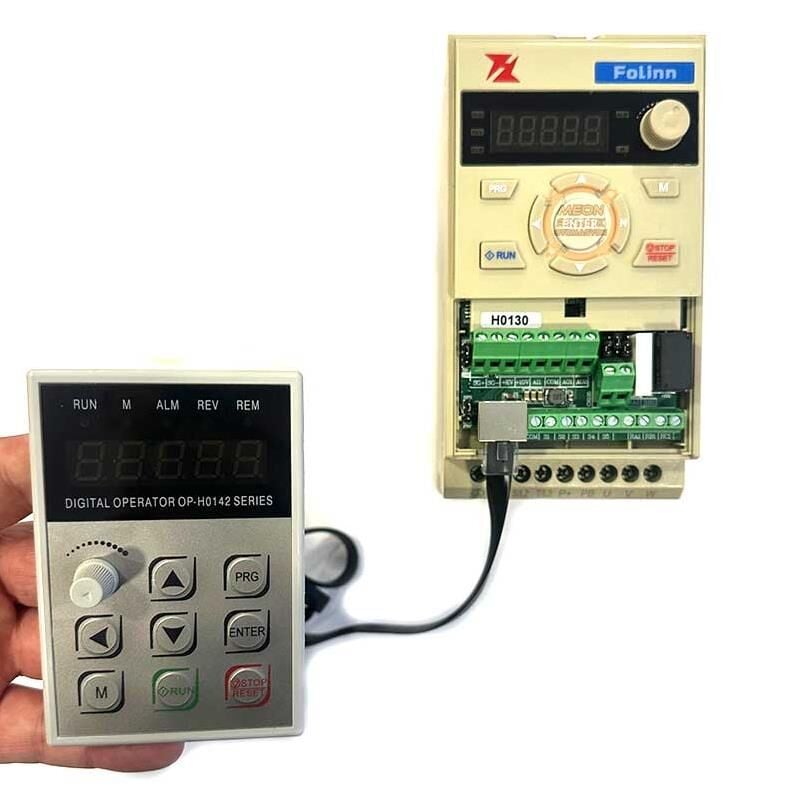

Sürücünün pano içinde veya operatörden uzakta konumlandırıldığı sistemlerde Folinn harici keypad kullanımı, cihazın daha erişilebilir bir noktadan kontrol edilmesine yardımcı olabilir. Uyumlu keypad ve bağlantı kablosu sayesinde temel çalışma değerleri pano kapağı veya operatör paneli üzerinden görüntülenebilir ve ayarlanabilir.

Harici keypad seçerken kullanılan Folinn sürücü serisiyle uyumluluk kontrol edilmelidir. Her keypad veya bağlantı kablosu her inverter modeliyle uyumlu olmayabilir. Satın alma öncesinde cihaz model kodunun kontrol edilmesi önerilir.

Motorun kısa sürede durdurulması gereken uygulamalarda motor ve mekanik sistem tarafından geri üretilen enerji sürücünün DC bara gerilimini yükseltebilir. Uygun sürücü modellerinde kullanılan frenleme direnci, bu enerjinin ısıya dönüştürülerek sistemden uzaklaştırılmasına yardımcı olur.

Frenleme direnci özellikle yüksek ataletli yüklerde, hızlı duruş gereken makinelerde, dikey hareket sistemlerinde ve sık hızlanma-yavaşlama yapılan uygulamalarda ihtiyaç hâline gelebilir. Ancak her inverter doğrudan frenleme direnci bağlantısını desteklemeyebilir.

Direnç değeri ve güç kapasitesi rastgele seçilmemelidir. Kullanılacak frenleme direnci; sürücünün teknik dokümanında belirtilen ohm ve watt değerlerine uygun olmalıdır. Yanlış direnç seçimi sürücüye, dirence veya elektrik sistemine zarar verebilir.

Folinn hız kontrol cihazının güvenli ve kararlı çalışması için montaj, kablolama ve parametre ayarları uzman kişiler tarafından gerçekleştirilmelidir. Güç kabloları ile kontrol ve haberleşme kablolarının uygun şekilde ayrılması, elektromanyetik parazitlerin azaltılmasına yardımcı olur.

• Sürücü uygun şekilde havalandırılan bir panoya monte edilmelidir.
• Cihaz çevresinde üreticinin önerdiği hava boşlukları bırakılmalıdır.
• Şebeke girişi ile motor çıkışı yanlış bağlanmamalıdır.
• Topraklama bağlantısı güvenli şekilde yapılmalıdır.
• Motor kablosu mümkün olduğunca uygun kesitte seçilmelidir.
• Kontrol kabloları güç kablolarından ayrı geçirilmelidir.
• Sigorta ve koruma elemanları uygulamaya uygun seçilmelidir.
• Motor etiket bilgileri sürücü parametrelerine doğru girilmelidir.
• İlk çalıştırma mümkünse yüksüz veya düşük yük altında yapılmalıdır.
• Cihaz enerjiliyken bağlantılara müdahale edilmemelidir.

İnverter çıkışına kontaktör, anahtar veya benzeri elemanların kontrolsüz biçimde bağlanması bazı uygulamalarda sürücü arızasına neden olabilir. Elektrik projesi hazırlanırken cihaz kullanım kılavuzu esas alınmalıdır.

İnverterin doğru çalışması için temel motor ve kontrol parametrelerinin uygulamaya göre ayarlanması gerekir. Parametre isimleri ve numaraları Folinn sürücü serisine göre değişebileceğinden ilgili ürünün kullanım kılavuzu dikkate alınmalıdır.

Temel ayarlar genel olarak şu başlıklardan oluşabilir:

• Motor nominal gücü
• Motor nominal gerilimi
• Motor nominal akımı
• Motor nominal frekansı
• Minimum ve maksimum çalışma frekansı
• Hızlanma süresi
• Yavaşlama süresi
• Çalıştırma komutunun keypad veya terminalden seçilmesi
• Hız referansının keypad, potansiyometre veya analog girişten seçilmesi
• İleri ve geri yön kontrol ayarları
• Dijital girişlerin görev tanımları
• Koruma ve akım sınırlandırma ayarları

Fabrika ayarlarının her makine için ideal olduğu düşünülmemelidir. Motor etiketi ve makinenin çalışma şekli dikkate alınarak gerekli parametreler kontrollü biçimde düzenlenmelidir.

Folinn hız kontrol cihazı her motorda kullanılabilir mi?

Hayır. Kullanılacak motorun tipi, çalışma gerilimi, nominal akımı ve bağlantı şekli sürücüyle uyumlu olmalıdır. Ürün seçimi motor etiket bilgilerine göre yapılmalıdır.

220V girişli inverter ile 380V motor çalıştırılır mı?

Bu durum motorun etiket değerlerine ve bağlantı şekline bağlıdır. Motorun 220V üçgen bağlantıyı desteklemesi gerekebilir. Kesin seçim için motor etiketi ve sürücü çıkış değerleri karşılaştırılmalıdır.

İnverter motorun hızını nasıl değiştirir?

Sürücü, motora uygulanan çıkış frekansını ve gerilimi kontrol ederek motorun çalışma hızının değiştirilmesini sağlar.

Motor gücü ile inverter gücü aynı mı olmalıdır?

Genel olarak motor gücüne ve nominal akımına uygun sürücü seçilir. Ağır yük, sık kalkış, yüksek ortam sıcaklığı veya özel çalışma şartlarında daha farklı kapasite değerlendirmesi gerekebilir.

Folinn invertere harici potansiyometre bağlanabilir mi?

Uygun analog girişe sahip modellerde harici potansiyometre veya analog hız referansı kullanılabilir. Terminal bağlantıları ve parametre ayarları ürün kılavuzuna göre yapılmalıdır.

Folinn sürücü CNC kontrol kartından kontrol edilebilir mi?

Kontrol kartının çıkış sinyalleri ile sürücünün giriş özellikleri uyumluysa çalıştırma, durdurma ve hız kontrolü gerçekleştirilebilir. Bağlantı şeması cihazların teknik dokümanlarına göre hazırlanmalıdır.

Frenleme direnci her Folinn sürücüye bağlanır mı?

Hayır. Sürücünün frenleme ünitesi veya fren direnci bağlantısı desteği kontrol edilmelidir. Direnç değeri sürücünün önerdiği ohm ve watt aralığına uygun seçilmelidir.

İnverter çıkışından tek fazlı motor çalıştırılabilir mi?

Standart üç faz motor sürücüleri genel olarak üç fazlı asenkron motorlar için tasarlanır. Kondansatörlü tek fazlı motorlarda doğrudan kullanım uygun olmayabilir. Motor ve sürücü üreticisinin teknik bilgileri kontrol edilmelidir.

Sürücü neden aşırı akım hatası verir?

Çok kısa hızlanma süresi, sıkışmış mekanik sistem, yanlış motor bağlantısı, kapasitesi düşük sürücü, yüksek yük veya hatalı parametre ayarları aşırı akım hatasına neden olabilir.

İnverter neden aşırı gerilim hatası verir?

Çok kısa yavaşlama süresi, yüksek ataletli yük veya frenleme enerjisinin yeterince uzaklaştırılamaması aşırı gerilim hatasına neden olabilir. Uygulama ve sürücü desteğine göre yavaşlama süresi veya frenleme sistemi değerlendirilmelidir.
