7 Segment Display Modül 2 Digit 74HC595 Kırmızı LED Gösterge

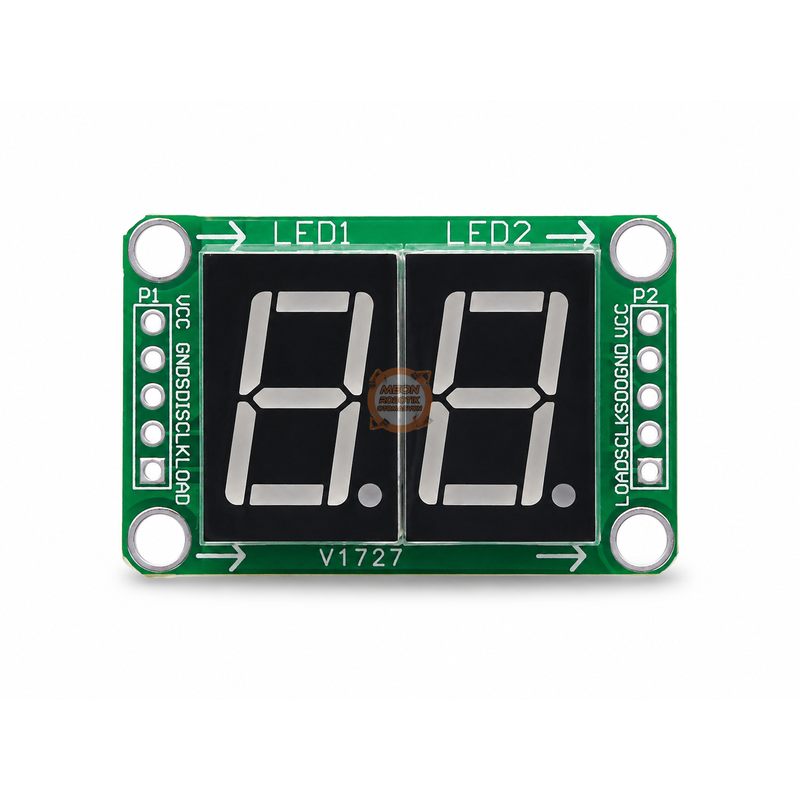

7 Segment Display Module 2 Digit, mikrodenetleyici projelerinde iki basamaklı sayısal değerleri göstermek için kullanılan pratik bir kırmızı LED gösterge modülüdür. Üzerindeki 2 haneli 7 segment display sayesinde 00-99 arası sayılar, sayaç değerleri, süre bilgisi, skor, sıcaklık, hız, seviye veya kısa durum kodları kolayca görüntülenebilir.

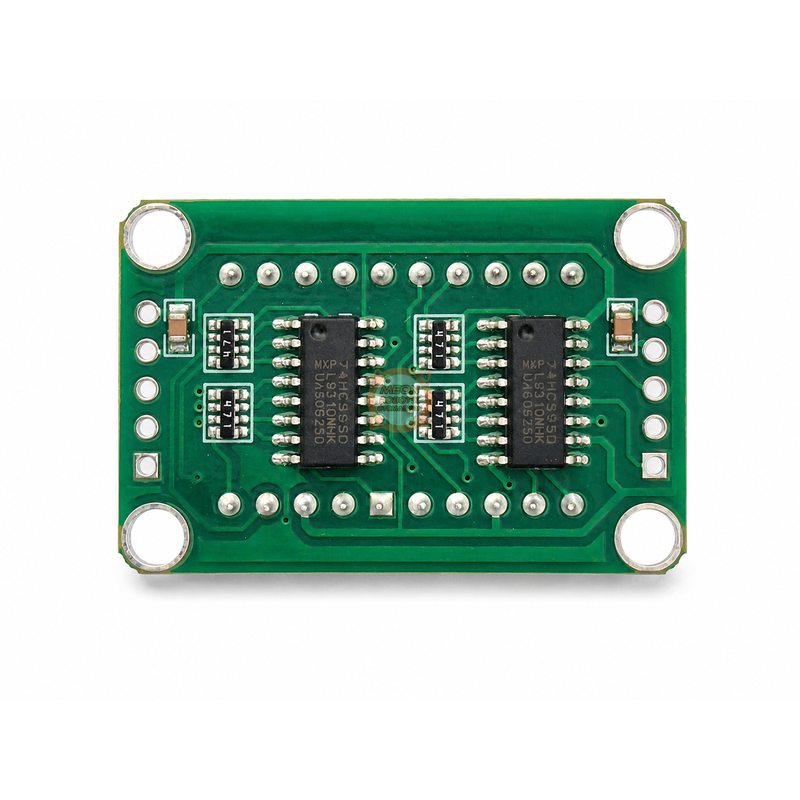

Modül üzerinde 74HC595 shift register kontrol entegresi bulunduğu için klasik çıplak 7 segment display bağlantılarına göre çok daha az mikrodenetleyici pini kullanır. VCC, GND, SDI, CLK ve LOAD pinleri üzerinden Arduino, ESP32, Raspberry Pi Pico, STM32, PIC ve benzeri geliştirme kartlarıyla kolayca kontrol edilebilir.

Öne Çıkan Özellikler

• 2 haneli kırmızı LED 7 segment display modül
• Üzerinde 74HC595 shift register kontrol entegresi
• SDI, CLK ve LOAD hatlarıyla 3 dijital pin üzerinden kontrol
• 0-99 arası sayı gösterimi için ideal yapı
• Rakamların yanı sıra sınırlı sayıda temel harf ve sembol gösterebilme
• Arduino, ESP32, STM32, Raspberry Pi Pico, PIC ve ARM tabanlı kartlarla uyumlu kullanım
• Sayaç, saat, skor tabelası, ölçüm cihazı ve panel göstergesi projeleri için uygun
• Kompakt PCB yapısı ve montaj delikleriyle kolay yerleşim

Teknik Özellikler

74HC595 Kontrol Yapısı Ne Sağlar?

Normal bir 2 haneli 7 segment display doğrudan sürüldüğünde çok sayıda mikrodenetleyici pini gerektirir. Bu modülde kullanılan 74HC595, seri veri girişini paralel çıkışlara dönüştüren 8-bit shift register entegresidir. Böylece display segmentleri seri veri, clock ve latch mantığıyla kontrol edilir.

74HC595 ailesi 2V - 6V aralığında çalışabilen, seri girişli ve paralel çıkışlı bir kayıt entegresidir. Bu modülde pratik kullanım için genellikle 5V besleme tercih edilir. Seri veri yapısı sayesinde aynı mantıkla birden fazla display veya çıkış entegresi zincirlenebilir.

Bağlantı Pinleri

Arduino Bağlantı Örneği

Temel Kontrol Mantığı

Display sürerken mikrodenetleyici önce gösterilecek segment bilgisini SDI hattından gönderir, CLK sinyaliyle veriyi 74HC595 içine kaydırır ve LOAD hattıyla bu veriyi çıkışlara aktarır. Bu yapı Arduino tarafında shiftOut() fonksiyonu veya 74HC595 uyumlu kütüphanelerle kolayca kontrol edilebilir.

const int dataPin = 8;   // SDI
const int clockPin = 9;  // CLK
const int latchPin = 10; // LOAD

void setup() {
  pinMode(dataPin, OUTPUT);
  pinMode(clockPin, OUTPUT);
  pinMode(latchPin, OUTPUT);
}

void sendDisplayData(byte value) {
  digitalWrite(latchPin, LOW);
  shiftOut(dataPin, clockPin, MSBFIRST, value);
  digitalWrite(latchPin, HIGH);
}

Kullanım Alanları

• 00-99 arası sayaç ve skor göstergeleri
• Dijital saat ve zamanlayıcı projeleri
• Sıcaklık, nem, hız, gerilim veya seviye göstergeleri
• Robotik ve eğitim setlerinde sayısal durum ekranı
• Mini kontrol panelleri ve prototip cihaz arayüzleri
• Arduino ve ESP tabanlı deney devreleri

Kullanımda Dikkat Edilecek Noktalar

• Modül 5V besleme ile kullanılacak şekilde tasarlanmıştır.
• 3.3V mikrodenetleyicilerle kullanırken giriş lojik seviyeleri ve parlaklık kontrol edilmelidir.
• Bağlantı sırası karıştırılırsa display veri alamaz veya hatalı karakter gösterebilir.
• Segmentler LED yapıda olduğu için uzun süre maksimum parlaklıkta kullanımda akım tüketimi dikkate alınmalıdır.
• Harici besleme kullanılıyorsa mikrodenetleyici ve modül GND hatları ortaklanmalıdır.
• Gösterilecek karakterler 7 segment yapısına uygun seçilmelidir; tüm harfler net biçimde gösterilemez.

Kaynak Bilgisi

Bu ürün açıklaması 2 haneli 7 segment 74HC595 modül teknik özellikleri, 7 segment display çalışma prensibi ve Texas Instruments SN74HC595 datasheet bilgileri temel alınarak Türkçe e-ticaret ürün sayfası formatında hazırlanmıştır.
