1.8'' ST7735S TFT Ekran + EC11 Rotary Encoder Modülü

1.8" ST7735S TFT Ekran + EC11 Rotary Encoder Modülü

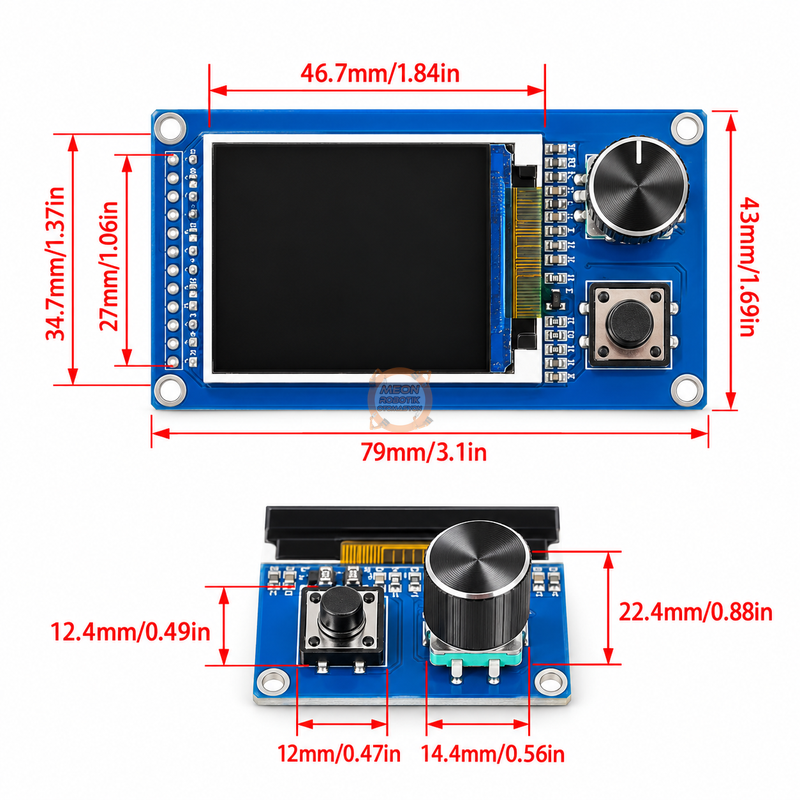

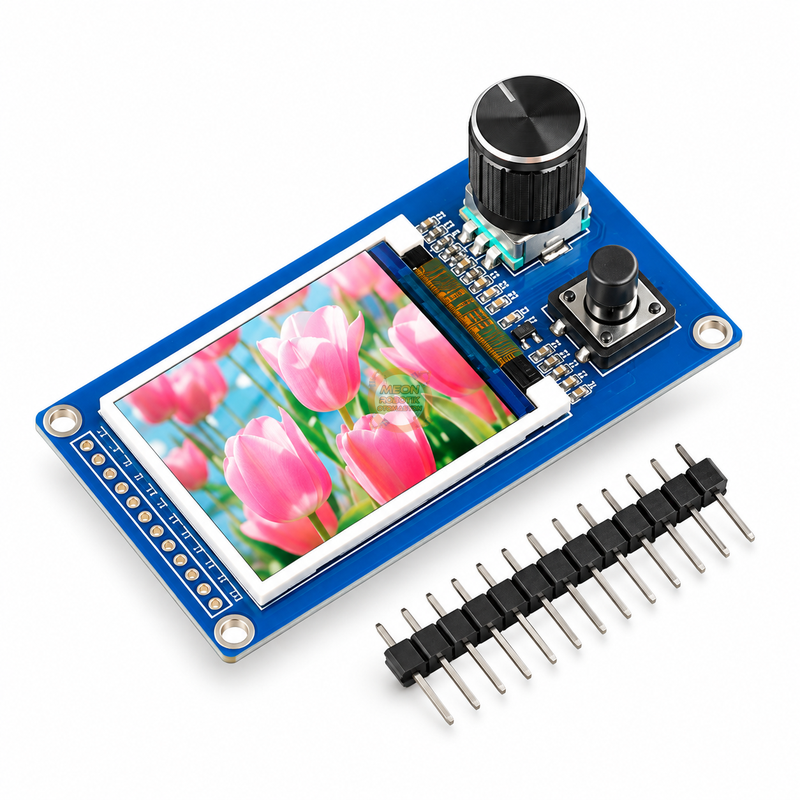

TFT ekran ve EC11 rotary encoderı aynı PCB üzerinde birleştiren bu modül, görüntüleme ve kullanıcı kontrolünü tek kart üzerinden gerçekleştirmek için tasarlanmıştır. 1.8 inç TFT ekran; metin, grafik, durum bilgileri ve menülerin görüntülenmesini sağlarken EC11 rotary encoder ile seçim, gezinme ve değer ayarlama işlemleri yapılabilir. Arduino ve diğer mikrodenetleyici tabanlı kontrol paneli, cihaz arayüzü ve DIY elektronik uygulamalarında kullanılabilir.

Ekran bölümünde ST7735S sürücü çipi bulunur ve görüntü verileri SPI arayüzü üzerinden aktarılır. Ekranın çözünürlüğü 128 × 160 RGB'dir ve dokunmatik özelliği bulunmaz. Modülün ekran ve kontrol girişlerini aynı kartta toplaması, özellikle fiziksel menü kontrolü gereken projelerde kompakt bir çözüm oluşturur.

EC11 rotary encoder 15 mm şaft uzunluğuna, tur başına 20 darbeye ve 20 konumlandırma noktasına sahiptir. Encoder yalnızca sağa-sola döndürme sağlamaz; şaft üzerine basılarak ayrıca buton girişi olarak da kullanılabilir. Kart üzerinde encoder dışında bağımsız bir K0 butonu da bulunmaktadır. Bu buton yazılım tarafında geri, onay veya farklı bir fonksiyon için atanabilir.

Öne Çıkan Özellikler

• 1.8 inç TFT LCD ekran
• ST7735S ekran sürücü çipi
• 128 × 160 RGB çözünürlük
• SPI haberleşme arayüzü
• 3.3 V / 5 V DC besleme
• Entegre EC11 rotary encoder
• 15 mm encoder şaftı
• 20 darbe / tur
• 20 mekanik konum
• Encoder üzerinde basmalı anahtar
• Bağımsız K0 kullanıcı butonu
• Ayrı arka aydınlatma kontrol bağlantısı
• Dokunmatik ekran özelliği bulunmaz
• Ekran ve kullanıcı kontrolünün tek PCB üzerinde birleşik tasarımı

Kullanım Alanları

• Mikrodenetleyici kontrol panelleri
• Arduino tabanlı projeler
• Menü kontrollü elektronik cihazlar
• Sensör verilerinin görüntülenmesi
• Ayar ve parametre ekranları
• Durum ve çalışma bilgisi göstergeleri
• DIY elektronik projeleri
• Gömülü sistem kullanıcı arayüzleri
• Hız, süre veya benzeri değerlerin encoder ile ayarlanması

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Kart üzerinde ekran haberleşmesi, arka aydınlatma, encoder ve buton için ayrı bağlantılar bulunmaktadır. Buradaki SCL ve SDA isimleri SPI sinyallerini ifade eder; I²C bağlantısı olarak değerlendirilmemelidir.

Encoder ve Buton Kullanımı

EC11'in A ve B çıkışlarından gelen faz sinyalleri takip edilerek encoderın saat yönünde veya saat yönünün tersinde çevrildiği belirlenebilir. PUSH bağlantısı encoderın basmalı anahtarını okumak için kullanılır. Mekanik encoder yapısından kaynaklanan istenmeyen çoklu algılamaları azaltmak için yazılım tarafında debounce uygulanması önerilir.

ST7735S ekran SPI üzerinden kontrol edilir. Arduino tabanlı uygulamalarda ST7735 uyumlu ekran kütüphaneleri kullanılabilir; kaynak kılavuzda Adafruit GFX ve Adafruit ST7735 kütüphaneleri örnek olarak belirtilmektedir.

Paket İçeriği

• 1 adet 1.8" ST7735S TFT Ekran + EC11 Rotary Encoder Modülü
• 1 adet erkek pin header şeridi
• 2 adet pul tipi montaj parçası
