Torna Aynası ve Mengene Çeşitleri

Torna aynası ve mengene çeşitleri; torna, freze, CNC işleme merkezi, divizör, CNC router ve farklı atölye uygulamalarında iş parçasını güvenli, dengeli ve hassas şekilde sabitlemek için kullanılan temel bağlama ekipmanlarıdır. Talaşlı imalatta doğru kesici takım kadar önemli olan iş parçası bağlama sistemi, parçanın işlem sırasında hareket etmesini, titreşim oluşturmasını veya konumunu kaybetmesini önlemeye yardımcı olur.

Silindirik parçaların döner eksende bağlanması için genellikle üç ayaklı torna aynası tercih edilirken; düz, köşeli ve prizmatik parçaların frezeleme, delme, kanal açma, taşlama veya ölçüm işlemlerinde sabitlenmesi için CNC mengenesi kullanılır. Hassasiyet gerektiren uygulamalarda taşlanmış yüzeylere sahip vidalı mengeneler, seri üretim hatlarında ise hızlı bağlama elemanları ve yardımcı pozisyonlama aparatları öne çıkar.

Meon Robotik Otomasyon torna aynası ve mengene kategorisinde; farklı çap ve ölçülere sahip torna aynaları, hassas CNC mengeneleri, vidalı mengeneler, hobi tipi mengeneler, yatay bağlantı elemanları ve iş parçası konumlandırma yardımcılarını bir araya getirir. Böylece profesyonel üretim tesislerinden küçük atölyelere ve hobi uygulamalarına kadar farklı ihtiyaçlara uygun çözümler sunulur.

Torna Aynası ve Mengene Modelleri

Üç Ayaklı Torna Aynaları

Üç ayaklı torna aynası, dairesel ve altıgen kesitli parçaların torna tezgâhına merkezlenerek bağlanmasını sağlayan üniversal bir bağlama ekipmanıdır. Aynanın üç ayağı, sıkma anahtarı çevrildiğinde eş zamanlı olarak merkeze yaklaşır veya merkezden uzaklaşır. Bu yapı, iş parçasının hızlı bir şekilde merkezlenmesini ve tekrarlanabilir biçimde bağlanmasını sağlar.

Sanou K11 serisi gibi Sanou torna aynası modelleri; torna tezgâhlarının yanı sıra freze tezgâhlarında, divizörlerde ve CNC router dördüncü eksen uygulamalarında kullanılabilir. Düz ve ters ayak seçenekleri sayesinde farklı dış çaplara veya iç çaplara sahip iş parçaları kavranabilir. Torna aynası seçerken nominal ayna çapı, ayak açıklığı, bağlantı ölçüsü, gövde malzemesi ve kullanılacağı döner eksenin taşıma kapasitesi dikkate alınmalıdır.

Hassas CNC Mengeneleri

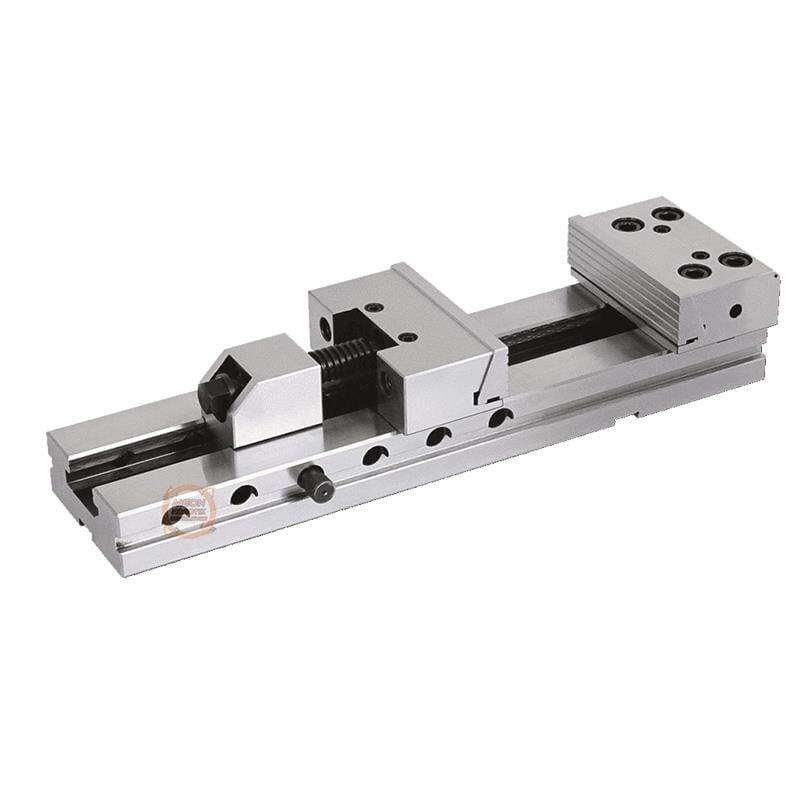

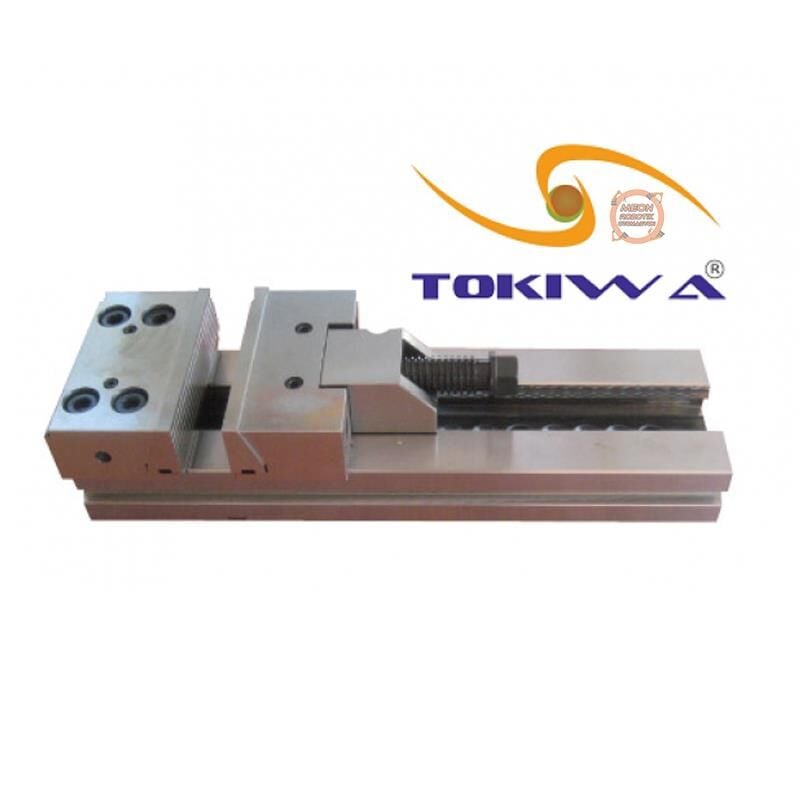

Hassas CNC mengenesi, iş parçasının freze veya CNC işleme tablasına doğru referansla ve yüksek sıkma kuvvetiyle bağlanması için tasarlanır. Tokiwa süper hassas CNC mengeneleri gibi profesyonel modeller; rijit gövde yapısı, hassas işlenmiş çene yüzeyleri ve yüksek tekrarlanabilirlik gerektiren üretim uygulamalarında tercih edilir.

150 × 200 mm, 175 × 300 mm ve 200 × 300 mm gibi farklı gövde ve çene ölçüleri, işlenecek parçanın boyutuna ve tezgâh tablasının kapasitesine göre seçim yapılmasını sağlar. Büyük ölçülü bir freze mengenesi daha geniş parçaları bağlama avantajı sunarken, kompakt modeller küçük tabla alanına sahip CNC tezgâhlarında daha verimli kullanım sağlayabilir.

Taşlanmış Vidalı CNC Mengeneleri

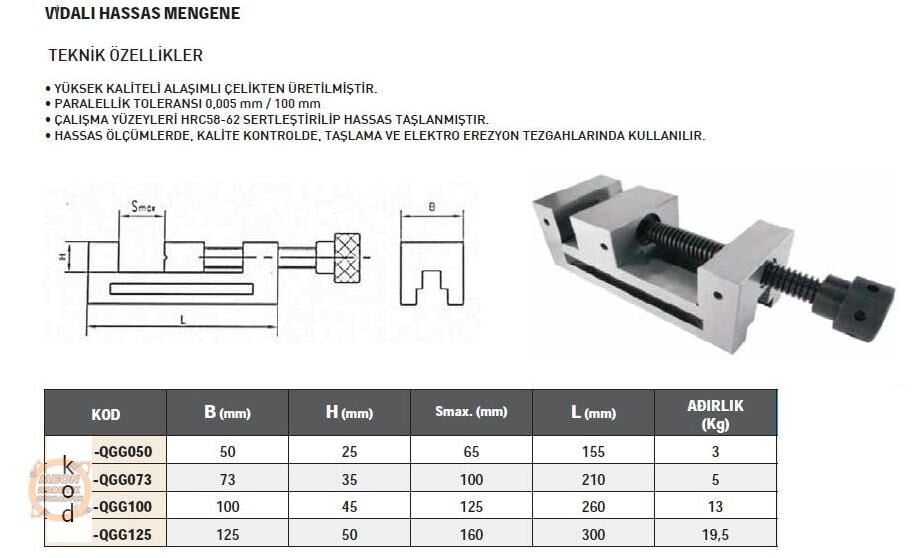

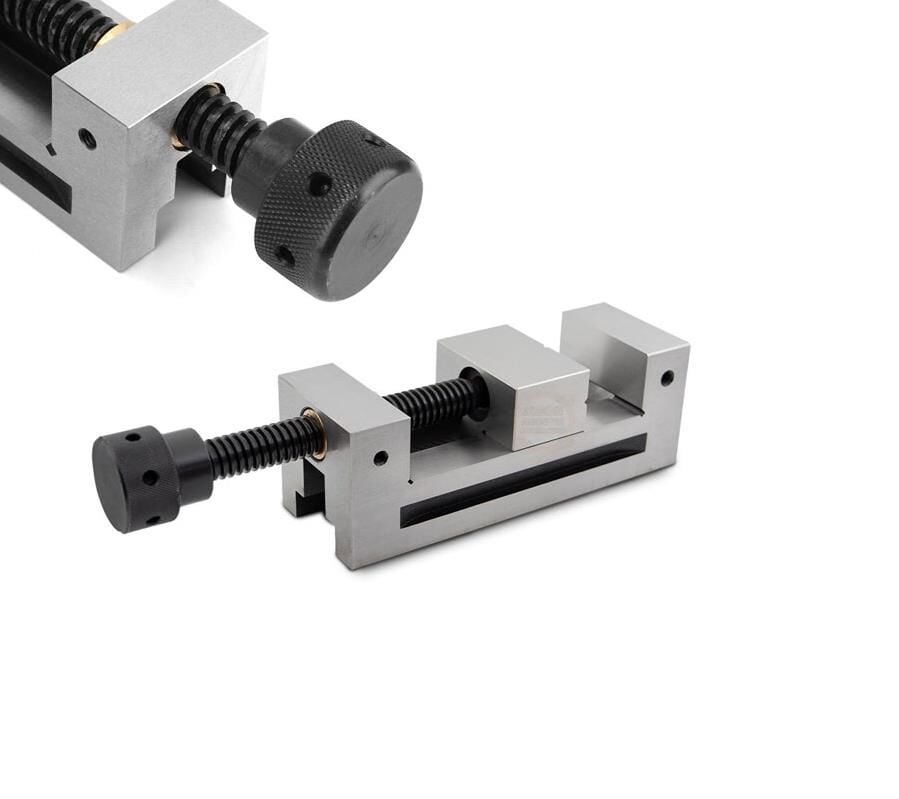

Taşlanmış hassas mengene modelleri, yüzey hassasiyetinin ve paralelliğin önemli olduğu işleme operasyonlarında kullanılır. QGG50 ve QGG73 gibi vidalı mengene modellerinde çeneler, vida mekanizması yardımıyla kontrollü biçimde kapatılır. Taşlanmış temas yüzeyleri, mengenenin tezgâh tablasına ve iş parçasına daha düzgün oturmasına yardımcı olur.

Bu tür vidalı CNC mengenesi modelleri; küçük metal parçaların frezelenmesi, kanal açılması, yüzey işlenmesi, delik delinmesi ve hassas ölçüm işlemleri için uygundur. Mengene ölçüsü belirlenirken yalnızca çene genişliği değil, maksimum çene açıklığı, mengene yüksekliği ve bağlama tabanının ölçüleri de kontrol edilmelidir.

Hobi El Mengeneleri

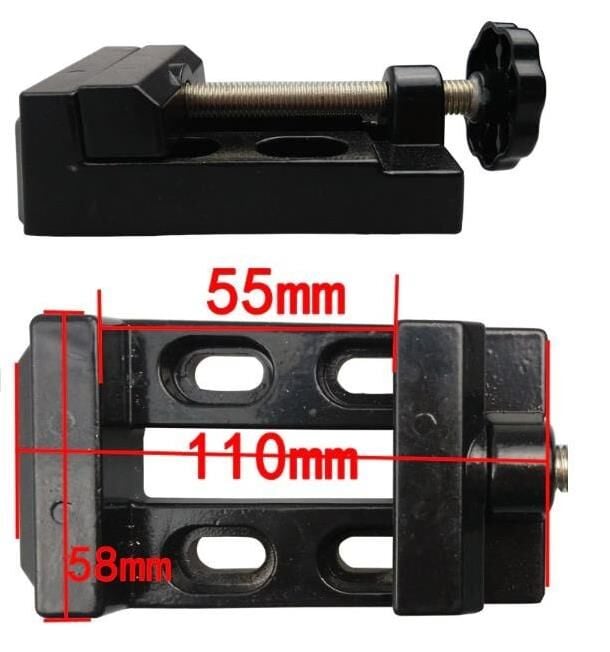

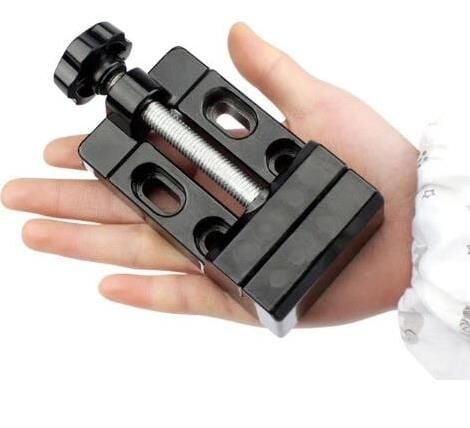

Hobi mengenesi; küçük parçaların delme, zımparalama, parlatma, lehimleme, kesme ve montaj işlemleri sırasında sabit tutulmasını sağlar. Kompakt gövdesi sayesinde elektronik çalışma masalarında, modelcilik uygulamalarında, kuyumculuk işlerinde ve küçük mekanik atölyelerde kullanılabilir.

Alüminyum alaşımlı gövdeye sahip el mengeneleri hafif ve taşınabilir bir kullanım sunar. Bununla birlikte hobi tipi ürünler, ağır talaş kaldırma işlemleri için tasarlanan endüstriyel mengenelerle aynı sıkma kapasitesine sahip değildir. Uygulamanın kuvvet gereksinimine göre doğru mengene sınıfı tercih edilmelidir.

Hızlı Bağlama Elemanları

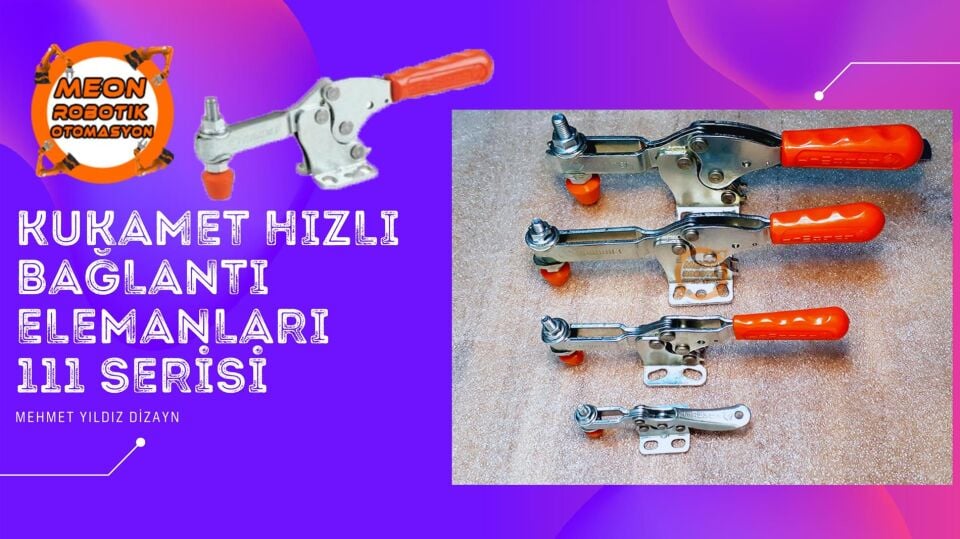

Hızlı bağlama elemanı, iş parçasını veya üretim aparatını kısa sürede sabitlemek ve serbest bırakmak için kullanılan mekanik bir sistemdir. Kukamet yatay bağlantı elemanları gibi modeller; kaynak fikstürleri, montaj aparatları, kontrol mastarları, delme şablonları ve seri üretim istasyonlarında işlem süresini azaltmaya yardımcı olur.

Standart vidalı sistemlerde her parça değişiminde uzun süre sıkma işlemi yapılması gerekirken, hızlı bağlama mekanizmaları tek bir kol hareketiyle sabitleme sağlayabilir. Bu özellik, aynı işlemin tekrarlandığı üretim hatlarında hem işçilik süresini azaltır hem de bağlama düzeninin standartlaştırılmasına katkıda bulunur.

İş Parçası Pozisyonerleri ve Yardımcı Paraleller

İş parçası pozisyoneri ve manyetik yardımcı paraleller, parçanın mengene içerisinde doğru yüksekliğe ve referans yüzeyine yerleştirilmesine yardımcı olur. Özellikle ince, küçük veya mengene tabanına tam olarak oturmayan parçaların sabitlenmesinde kullanılır.

Manyetik yapıya sahip yardımcı aparatlar mengene yüzeyine kolayca tutunarak kurulum işlemini hızlandırabilir. Parçanın çene içerisinde düzgün konumlandırılması, işleme sırasında oluşabilecek eğrilik, ölçü sapması ve yüzey farklılıklarının azaltılmasına yardımcı olur.

Torna Aynası ve Mengene Seçim Rehberi

Doğru iş parçası bağlama ekipmanı seçimi, işleme kalitesini ve çalışma güvenliğini doğrudan etkiler. Ürün seçiminde aşağıdaki teknik kriterler birlikte değerlendirilmelidir:

• İş parçasının geometrisi: Silindirik parçalar için torna aynası, düz veya köşeli parçalar için mengene tercih edilmelidir.
• Parça ölçüsü: Torna aynasının ayak kapasitesi veya mengenenin maksimum çene açıklığı, parçayı güvenli biçimde kavrayabilmelidir.
• Çene genişliği: Geniş çeneler temas alanını artırırken küçük parçalar için daha kompakt modeller gerekebilir.
• Hassasiyet gereksinimi: CNC frezeleme ve kalıp işleme uygulamalarında taşlanmış, paralelliği yüksek modeller kullanılmalıdır.
• Tezgâh uyumluluğu: Ürünün bağlantı delikleri, taban ölçüsü, yüksekliği ve ağırlığı tezgâh tablasıyla uyumlu olmalıdır.
• Sıkma kuvveti: Talaş kaldırma yüküne uygun sıkma kapasitesi bulunmalıdır. Yetersiz sıkma parça hareketine neden olabilir.
• Düz ve ters ayak: Torna aynalarında farklı çapların içten veya dıştan bağlanabilmesi için ayak seçenekleri kontrol edilmelidir.
• Üretim şekli: Tekil işlemlerde vidalı mengene, seri üretimde hızlı bağlama sistemleri daha verimli olabilir.
• Gövde rijitliği: Döküm veya sertleştirilmiş gövde yapısı, titreşim ve deformasyonun azaltılmasına yardımcı olur.

Kullanım Alanları

• Torna tezgâhlarında silindirik parçaların bağlanması
• CNC router dördüncü eksen uygulamaları
• Freze ve CNC işleme merkezi operasyonları
• Divizör ve döner tabla sistemleri
• Kalıp ve aparat üretimi
• Metal delme, kanal açma ve yüzey frezeleme işlemleri
• Kaynak ve montaj fikstürleri
• Seri üretim bağlama istasyonları
• Ölçüm ve kalite kontrol uygulamaları
• Modelcilik, elektronik ve hobi çalışmaları
• Zımparalama, parlatma ve küçük parça montajı

Torna Aynası ve Mengene Kullanmanın Avantajları

• İş parçasının işlem sırasında hareket etmesini azaltır.
• Ölçü doğruluğunun ve yüzey kalitesinin korunmasına yardımcı olur.
• Kesici takım kırılması ve parça fırlaması riskini azaltmaya katkı sağlar.
• Tekrarlanabilir bağlama ve konumlandırma imkânı sunar.
• Üretim hazırlık süresinin kısaltılmasına yardımcı olur.
• Farklı parça geometrilerine uygun bağlama seçenekleri sağlar.
• CNC, torna, freze ve hobi uygulamalarında geniş kullanım alanı sunar.
• Doğru model kullanıldığında titreşimin ve işleme hatalarının azaltılmasına yardımcı olur.

Sıkça Sorulan Sorular

Üç ayaklı torna aynası ne işe yarar?

Üç ayaklı torna aynası, dairesel veya altıgen kesitli parçaları üç noktadan kavrayarak döner eksene merkezlemeye yarar. Ayakların eş zamanlı hareket etmesi hızlı bağlama avantajı sağlar.

Torna aynası CNC router tezgâhında kullanılabilir mi?

Uygun bağlantı flanşı, döner eksen ve taşıma kapasitesi sağlandığında torna aynaları CNC router dördüncü eksen uygulamalarında kullanılabilir. Montaj uyumluluğu ve eksen motorunun tork kapasitesi kontrol edilmelidir.

CNC mengenesi seçerken hangi ölçü önemlidir?

Çene genişliği, maksimum çene açıklığı, gövde yüksekliği, taban ölçüsü ve toplam ağırlık birlikte değerlendirilmelidir. Mengenenin tezgâh hareket alanını veya kesici takım erişimini sınırlandırmaması gerekir.

Taşlanmış mengene neden tercih edilir?

Taşlanmış yüzeyler, mengenenin referans yüzeylerine daha düzgün oturmasına yardımcı olur. Paralellik ve konum hassasiyetinin önemli olduğu frezeleme, kalıpçılık ve ölçüm uygulamalarında avantaj sağlar.

Hobi mengenesi metal işlemede kullanılabilir mi?

Hobi mengeneleri küçük ve hafif metal parçaların delme, zımparalama veya montaj işlemlerinde kullanılabilir. Ağır talaş kaldırma, yüksek darbe veya çok yüksek sıkma kuvveti gerektiren işlemlerde endüstriyel mengene tercih edilmelidir.

Torna aynasında düz ve ters ayak arasındaki fark nedir?

Düz ayaklar genellikle daha küçük çaplı parçaları dış yüzeylerinden kavramak için kullanılır. Ters ayaklar ise daha büyük çaplı parçaların dıştan veya uygun parçaların iç çapından bağlanmasına imkân sağlayabilir.

İş parçası neden mengene içerisinde yükseltilir?

Parçanın alt yüzeyine veya kenarlarına kesici takım erişimi sağlamak, parçayı referans yüksekliğine getirmek ve çene içerisinde dengeli tutmak için yardımcı paraleller veya pozisyonerler kullanılabilir.

Mengene ne kadar sıkılmalıdır?

İş parçası hareket etmeyecek kadar sıkılmalı, ancak parçayı ezmeye veya deforme etmeyecek kontrollü bir kuvvet uygulanmalıdır. İnce cidarlı ve hassas parçalar için uygun çene aparatı kullanılmalıdır.

Meon Robotik Otomasyon Torna Aynası ve Mengene Çözümleri

Meon Robotik Otomasyon; profesyonel CNC uygulamalarından küçük atölye çalışmalarına kadar farklı ihtiyaçlara hitap eden torna aynası modelleri, hassas CNC mengeneleri, taşlanmış vidalı mengeneler, el mengeneleri, hızlı bağlantı elemanları ve iş parçası pozisyonlama aparatları sunar.

İşlenecek parçanın ölçüsüne, geometrisine, tezgâh bağlantısına ve gereken hassasiyet seviyesine uygun ürünü seçerek daha güvenli, düzenli ve verimli bir işleme süreci oluşturabilirsiniz. Meon Robotik Otomasyon ürün seçeneklerini inceleyerek CNC, torna, freze ve atölye uygulamalarınız için uygun bağlama çözümüne ulaşabilirsiniz.
